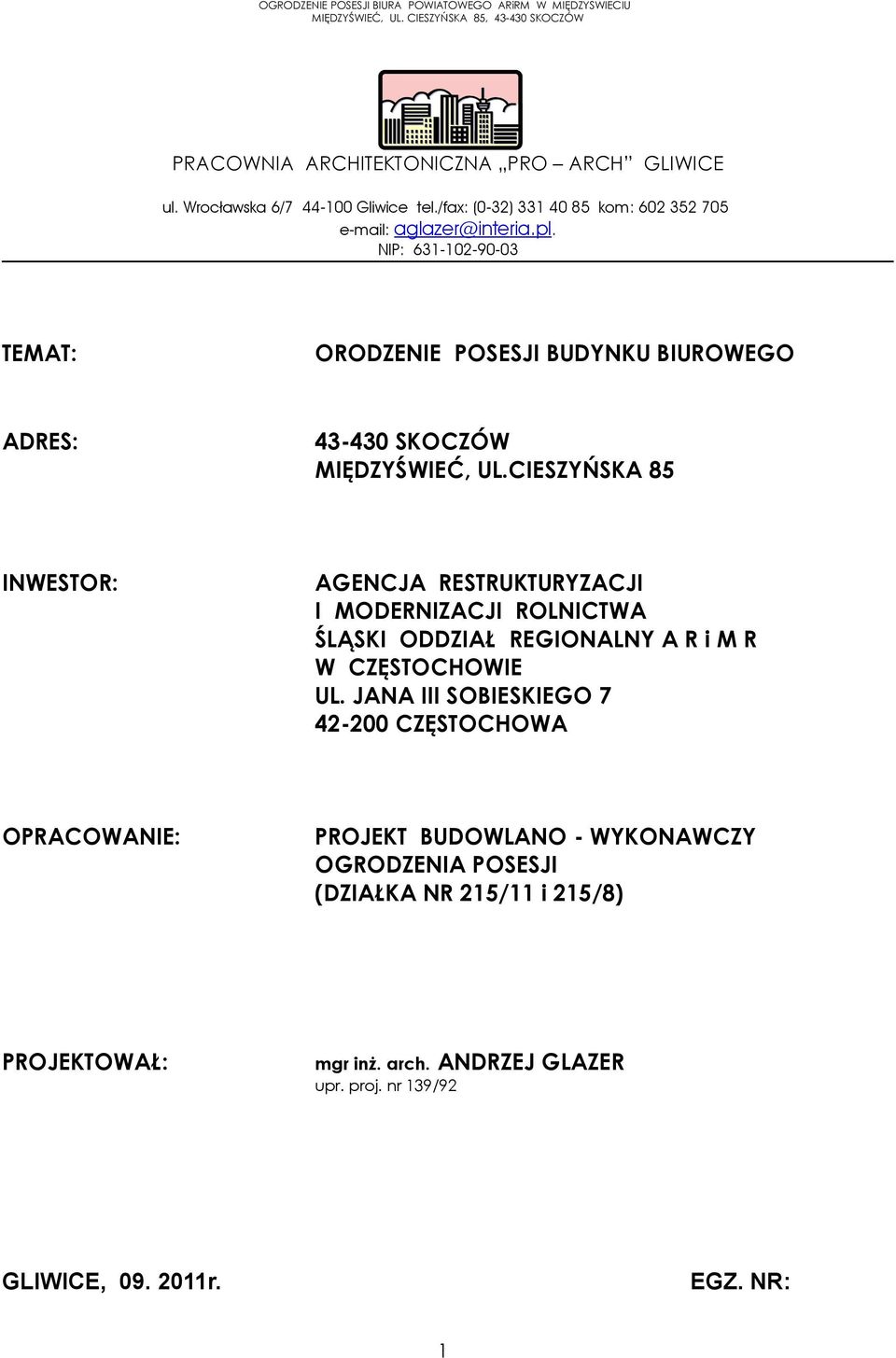

1 PRACOWNIA ARCHITEKTONICZNA PRO ARCH GLIWICE ul. Wrocławska 6/ Gliwice tel./fax: (0-32) kom: NIP: TEMAT: ORODZENIE POSESJI BUDYNKU BIUROWEGO ADRES: SKOCZÓW MIĘDZYŚWIEĆ, UL.CIESZYŃSKA 85 INWESTOR: AGENCJA RESTRUKTURYZACJI I MODERNIZACJI ROLNICTWA ŚLĄSKI ODDZIAŁ REGIONALNY A R i M R W CZĘSTOCHOWIE UL. JANA III SOBIESKIEGO CZĘSTOCHOWA OPRACOWANIE: PROJEKT BUDOWLANO - WYKONAWCZY OGRODZENIA POSESJI (DZIAŁKA NR 215/11 i 215/8) PROJEKTOWAŁ: mgr inż. arch. ANDRZEJ GLAZER upr. proj. nr 139/92 GLIWICE, r. EGZ. NR: 1

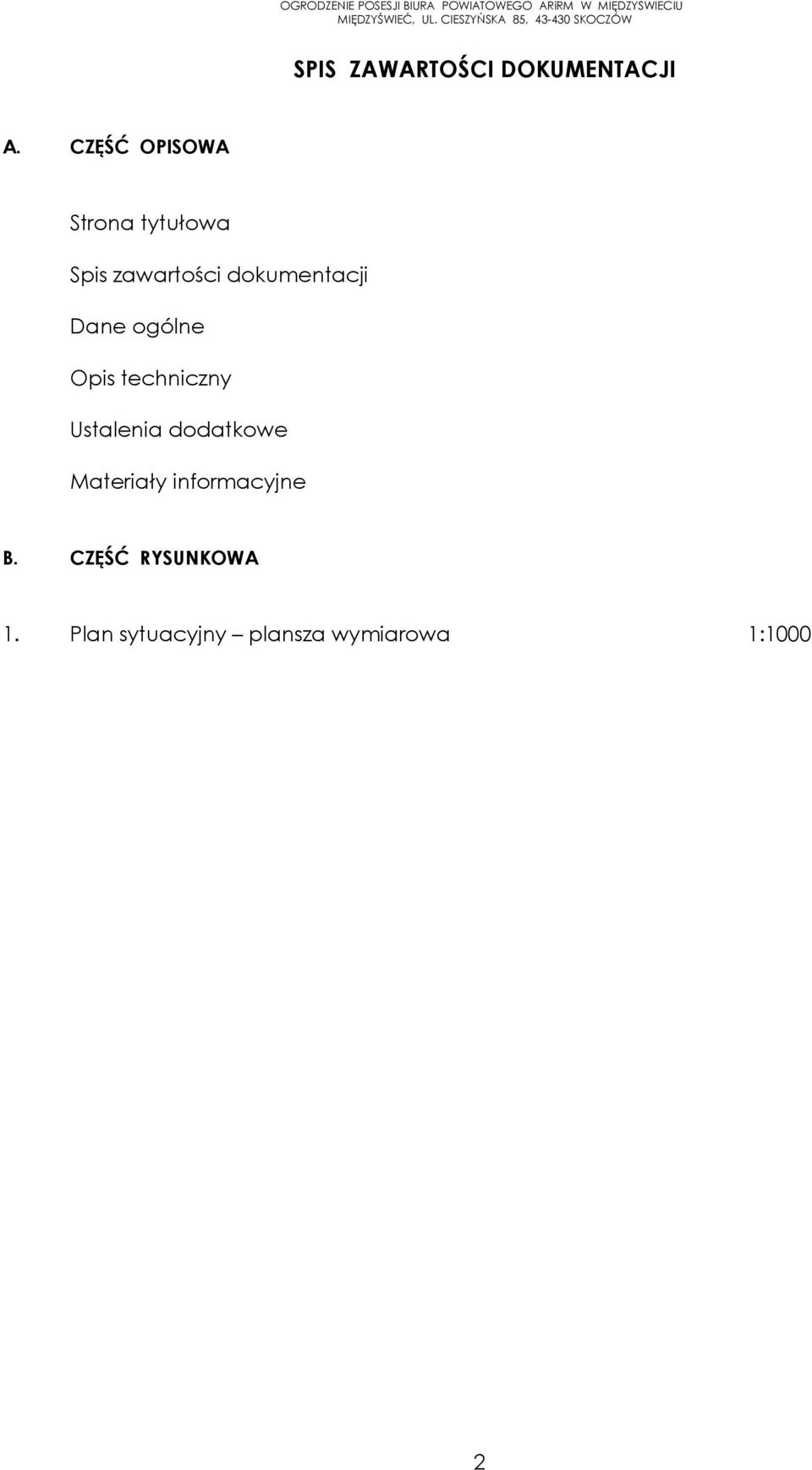

2 SPIS ZAWARTOŚCI DOKUMENTACJI A. CZĘŚĆ OPISOWA Strona tytułowa Spis zawartości dokumentacji Dane ogólne Opis techniczny Ustalenia dodatkowe Materiały informacyjne B. CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny plansza wymiarowa 1:1000 2

3 PROJEKT BUDOWLANO - WYKONAWCZY OGRODZENIA PANELOWEGO POSESJI BUDYNKU BIUROWEGO PRZY UL. CIESZYŃSKIEJ 85 W MIĘDZYŚWIECIU 1. PODSTAWA OPRACOWANIA Podstawą opracowania poniższej dokumentacji jest: - Umowa zawarta pomiędzy Pracownią Architektoniczną: PRO-ARCH w Gliwicach, a Agencją Restrukturyzacji i Modernizacji Rolnictwa, Śląski Oddział Regionalny w Częstochowie na wykonanie dokumentacji projektowej - Inwentaryzacja posesji budynku - uzgodnienia materiałowo przestrzenne dokonane z Inwestorem - dokumentacja fotograficzna - obowiązujące normy i przepisy - standaryzacja jednostek terenowych A R i R M edycja trzecia 2. ZAKRES OPRACOWANIA Wykonanie projektu budowlanego w zakresie ogrodzenia posesji budynku biurowego ARiMR przy ul. Cieszyńskiej 85 w Skoczowie Międzyświeciu. 3. OPIS BUDYNKU BIUROWEGO 3.1. Dane podstawowe Budynek Biura Powiatowego ARiRM zlokalizowany jest przy ul. Cieszyńskiej 85 w Skoczowie Międzyświeciu na działce nr 215/11. Omawiany obiekt jest 2-kondygnacyjnym niepodpiwniczonym budynkiem o wymiarze rzutu poziomego 39,5 m x 14,0 m. Obiekt posiada wejście główne od strony wnętrza parkingowego oraz wyjście ewakuacyjne po stronie elewacji tylnej. Budynek jest zrealizowany metodą tradycyjną. Przestrzennie budynek jest oparty na rzucie prostokąta. Stropodach o konstrukcji drewnianej posiada krycie papą asfaltową. Nachylenie połaci dachowych wynosi ok. 7 %. Budynek zrealizowany w technologii tradycyjnej jako murowany z cegły ceramicznej gr. 25 cm na zaprawie wapiennej (ściany wewnętrzne nośne) oraz z bloczków PGS o gr. 24 cm. Budynek wykonany w latach siedemdziesiątych XX w. 3

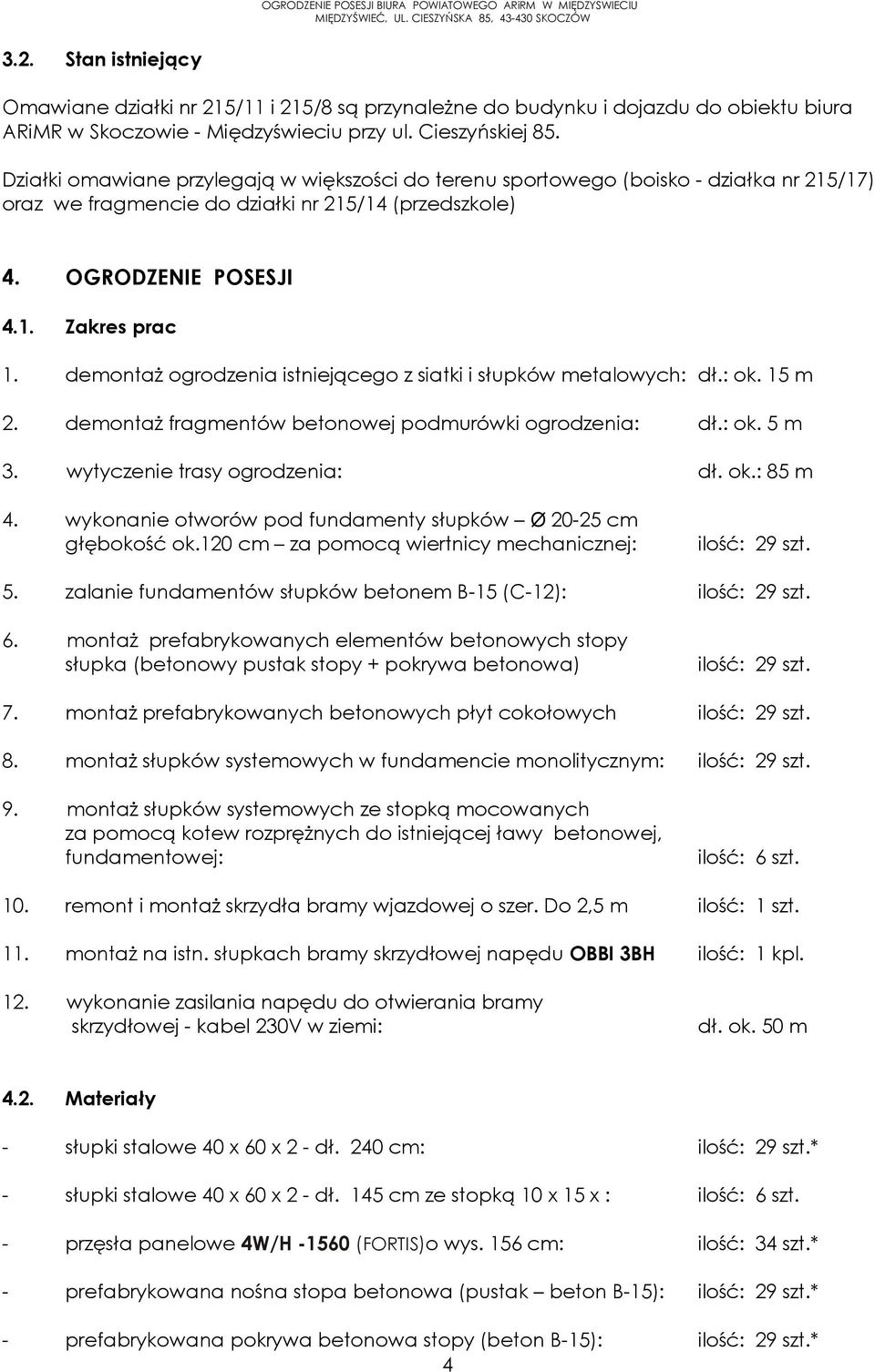

4 3.2. Stan istniejący Omawiane działki nr 215/11 i 215/8 są przynależne do budynku i dojazdu do obiektu biura ARiMR w Skoczowie - Międzyświeciu przy ul. Cieszyńskiej 85. Działki omawiane przylegają w większości do terenu sportowego (boisko - działka nr 215/17) oraz we fragmencie do działki nr 215/14 (przedszkole) 4. OGRODZENIE POSESJI 4.1. Zakres prac 1. demontaż ogrodzenia istniejącego z siatki i słupków metalowych: dł.: ok. 15 m 2. demontaż fragmentów betonowej podmurówki ogrodzenia: dł.: ok. 5 m 3. wytyczenie trasy ogrodzenia: dł. ok.: 85 m 4. wykonanie otworów pod fundamenty słupków Ø cm głębokość ok.120 cm za pomocą wiertnicy mechanicznej: ilość: 29 szt. 5. zalanie fundamentów słupków betonem B-15 (C-12): ilość: 29 szt. 6. montaż prefabrykowanych elementów betonowych stopy słupka (betonowy pustak stopy + pokrywa betonowa) ilość: 29 szt. 7. montaż prefabrykowanych betonowych płyt cokołowych ilość: 29 szt. 8. montaż słupków systemowych w fundamencie monolitycznym: ilość: 29 szt. 9. montaż słupków systemowych ze stopką mocowanych za pomocą kotew rozprężnych do istniejącej ławy betonowej, fundamentowej: ilość: 6 szt. 10. remont i montaż skrzydła bramy wjazdowej o szer. Do 2,5 m ilość: 1 szt. 11. montaż na istn. słupkach bramy skrzydłowej napędu OBBI 3BH ilość: 1 kpl. 12. wykonanie zasilania napędu do otwierania bramy skrzydłowej - kabel 230V w ziemi: dł. ok. 50 m 4.2. Materiały - słupki stalowe 40 x 60 x 2 - dł. 240 cm: ilość: 29 szt.* - słupki stalowe 40 x 60 x 2 - dł. 145 cm ze stopką 10 x 15 x : ilość: 6 szt. - przęsła panelowe 4W/H (FORTIS)o wys. 156 cm: ilość: 34 szt.* - prefabrykowana nośna stopa betonowa (pustak beton B-15): ilość: 29 szt.* - prefabrykowana pokrywa betonowa stopy (beton B-15): ilość: 29 szt.* 4

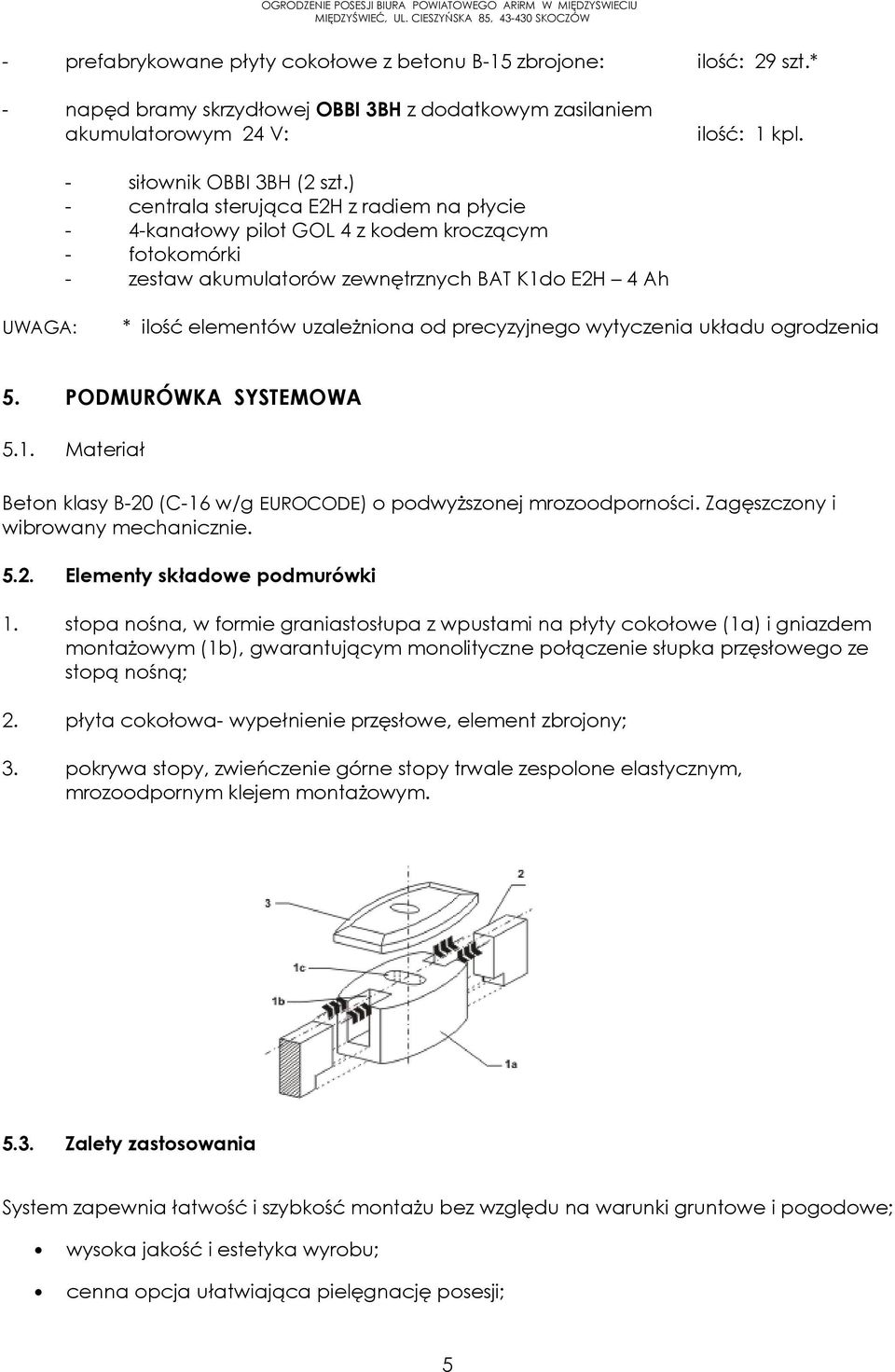

5 - prefabrykowane płyty cokołowe z betonu B-15 zbrojone: ilość: 29 szt.* - napęd bramy skrzydłowej OBBI 3BH z dodatkowym zasilaniem akumulatorowym 24 V: ilość: 1 kpl. - siłownik OBBI 3BH (2 szt.) - centrala sterująca E2H z radiem na płycie - 4-kanałowy pilot GOL 4 z kodem kroczącym - fotokomórki - zestaw akumulatorów zewnętrznych BAT K1do E2H 4 Ah UWAGA: * ilość elementów uzależniona od precyzyjnego wytyczenia układu ogrodzenia 5. PODMURÓWKA SYSTEMOWA 5.1. Materiał Beton klasy B-20 (C-16 w/g EUROCODE) o podwyższonej mrozoodporności. Zagęszczony i wibrowany mechanicznie Elementy składowe podmurówki 1. stopa nośna, w formie graniastosłupa z wpustami na płyty cokołowe (1a) i gniazdem montażowym (1b), gwarantującym monolityczne połączenie słupka przęsłowego ze stopą nośną; 2. płyta cokołowa- wypełnienie przęsłowe, element zbrojony; 3. pokrywa stopy, zwieńczenie górne stopy trwale zespolone elastycznym, mrozoodpornym klejem montażowym Zalety zastosowania System zapewnia łatwość i szybkość montażu bez względu na warunki gruntowe i pogodowe; wysoka jakość i estetyka wyrobu; cenna opcja ułatwiająca pielęgnację posesji; 5

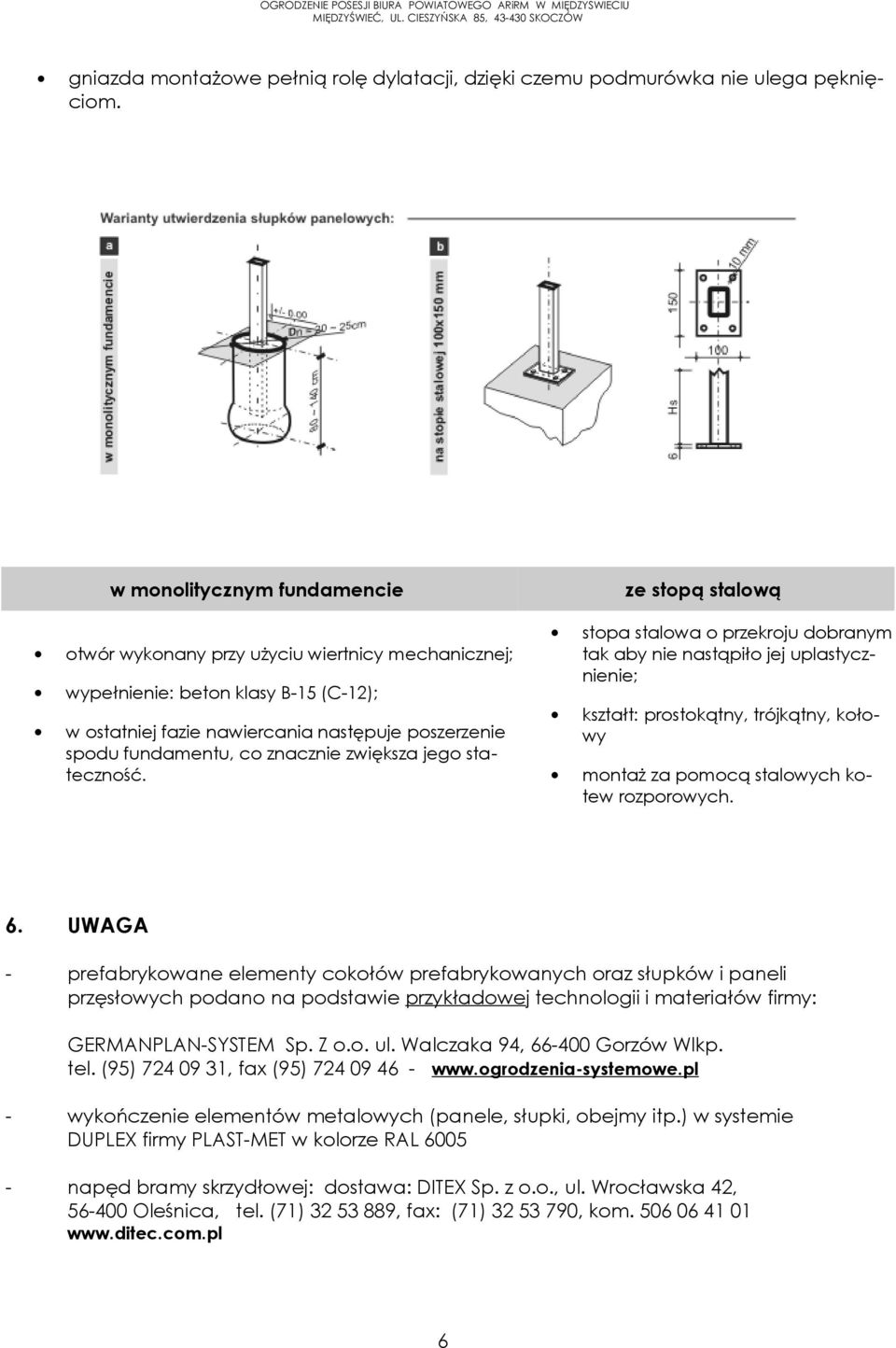

6 gniazda montażowe pełnią rolę dylatacji, dzięki czemu podmurówka nie ulega pęknięciom. w monolitycznym fundamencie otwór wykonany przy użyciu wiertnicy mechanicznej; wypełnienie: beton klasy B-15 (C-12); w ostatniej fazie nawiercania następuje poszerzenie spodu fundamentu, co znacznie zwiększa jego stateczność. ze stopą stalową stopa stalowa o przekroju dobranym tak aby nie nastąpiło jej uplastycznienie; kształt: prostokątny, trójkątny, kołowy montaż za pomocą stalowych kotew rozporowych. 6. UWAGA - prefabrykowane elementy cokołów prefabrykowanych oraz słupków i paneli przęsłowych podano na podstawie przykładowej technologii i materiałów firmy: GERMANPLAN-SYSTEM Sp. Z o.o. ul. Walczaka 94, Gorzów Wlkp. tel. (95) , fax (95) wykończenie elementów metalowych (panele, słupki, obejmy itp.) w systemie DUPLEX firmy PLAST-MET w kolorze RAL napęd bramy skrzydłowej: dostawa: DITEX Sp. z o.o., ul. Wrocławska 42, Oleśnica, tel. (71) , fax: (71) , kom

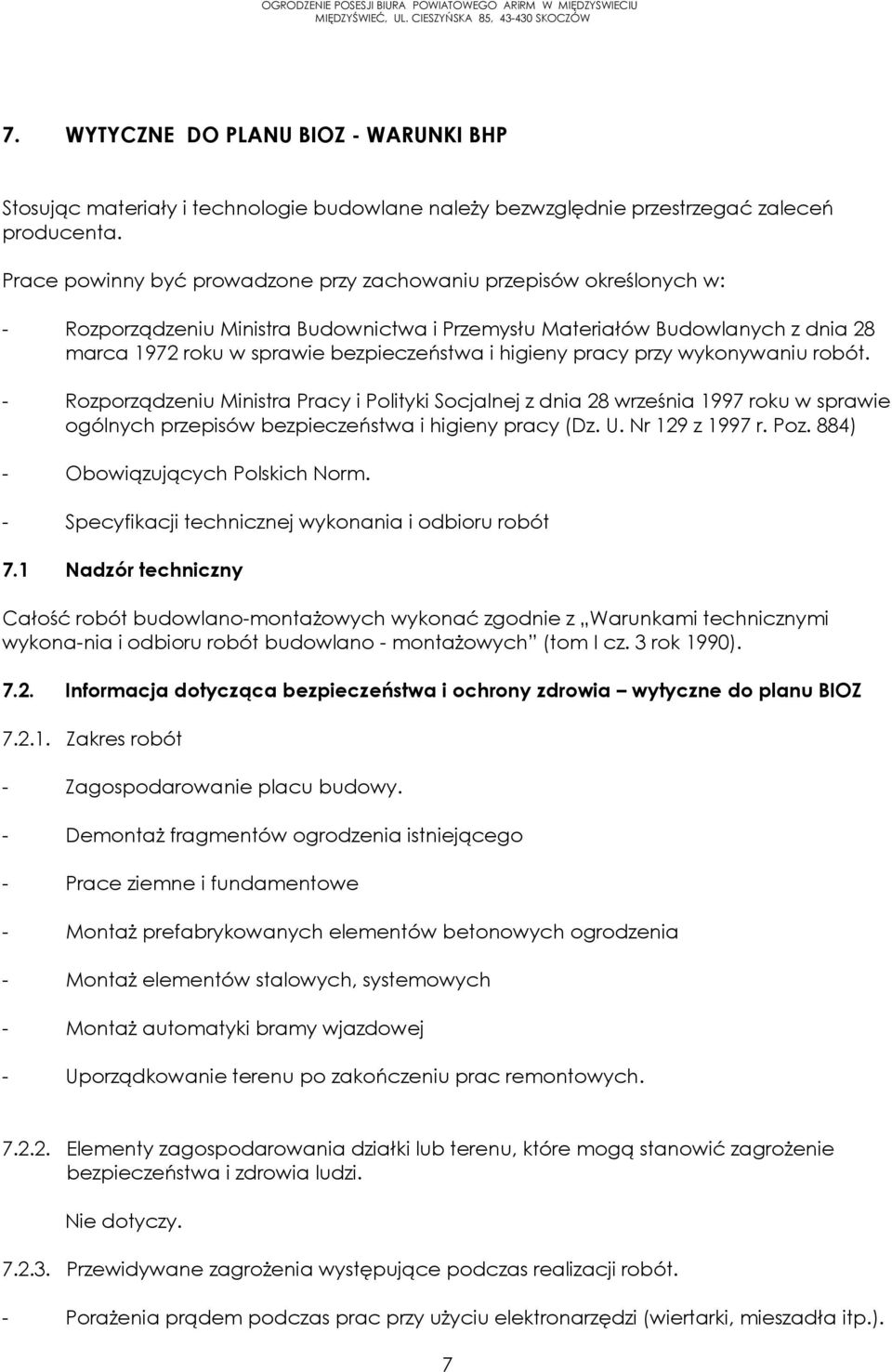

7 7. WYTYCZNE DO PLANU BIOZ - WARUNKI BHP Stosując materiały i technologie budowlane należy bezwzględnie przestrzegać zaleceń producenta. Prace powinny być prowadzone przy zachowaniu przepisów określonych w: - Rozporządzeniu Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 roku w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót. - Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 28 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 z 1997 r. Poz. 884) - Obowiązujących Polskich Norm. - Specyfikacji technicznej wykonania i odbioru robót 7.1 Nadzór techniczny Całość robót budowlano-montażowych wykonać zgodnie z Warunkami technicznymi wykona-nia i odbioru robót budowlano - montażowych (tom I cz. 3 rok 1990) Informacja dotycząca bezpieczeństwa i ochrony zdrowia wytyczne do planu BIOZ Zakres robót - Zagospodarowanie placu budowy. - Demontaż fragmentów ogrodzenia istniejącego - Prace ziemne i fundamentowe - Montaż prefabrykowanych elementów betonowych ogrodzenia - Montaż elementów stalowych, systemowych - Montaż automatyki bramy wjazdowej - Uporządkowanie terenu po zakończeniu prac remontowych Elementy zagospodarowania działki lub terenu, które mogą stanowić zagrożenie bezpieczeństwa i zdrowia ludzi. Nie dotyczy Przewidywane zagrożenia występujące podczas realizacji robót. - Porażenia prądem podczas prac przy użyciu elektronarzędzi (wiertarki, mieszadła itp.). 7

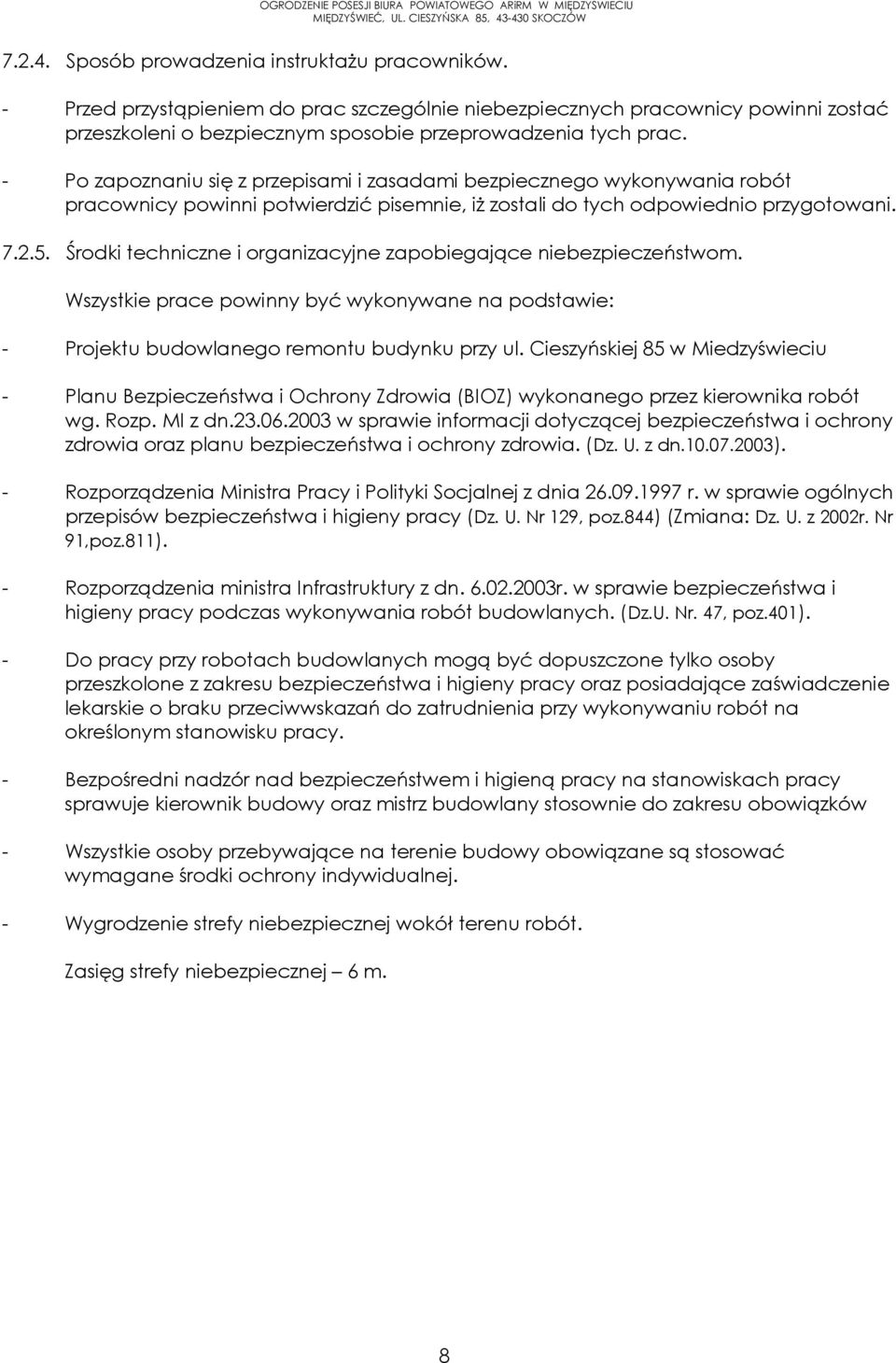

8 Sposób prowadzenia instruktażu pracowników. - Przed przystąpieniem do prac szczególnie niebezpiecznych pracownicy powinni zostać przeszkoleni o bezpiecznym sposobie przeprowadzenia tych prac. - Po zapoznaniu się z przepisami i zasadami bezpiecznego wykonywania robót pracownicy powinni potwierdzić pisemnie, iż zostali do tych odpowiednio przygotowani Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. Wszystkie prace powinny być wykonywane na podstawie: - Projektu budowlanego remontu budynku przy ul. Cieszyńskiej 85 w Miedzyświeciu - Planu Bezpieczeństwa i Ochrony Zdrowia (BIOZ) wykonanego przez kierownika robót wg. Rozp. MI z dn w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. (Dz. U. z dn ). - Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, poz.844) (Zmiana: Dz. U. z 2002r. Nr 91,poz.811). - Rozporządzenia ministra Infrastruktury z dn r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. (Dz.U. Nr. 47, poz.401). - Do pracy przy robotach budowlanych mogą być dopuszczone tylko osoby przeszkolone z zakresu bezpieczeństwa i higieny pracy oraz posiadające zaświadczenie lekarskie o braku przeciwwskazań do zatrudnienia przy wykonywaniu robót na określonym stanowisku pracy. - Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawuje kierownik budowy oraz mistrz budowlany stosownie do zakresu obowiązków - Wszystkie osoby przebywające na terenie budowy obowiązane są stosować wymagane środki ochrony indywidualnej. - Wygrodzenie strefy niebezpiecznej wokół terenu robót. Zasięg strefy niebezpiecznej 6 m. 8
