1 Zawód: technik mechanizacji rolnictwa Symbol cyfrowy zawodu: 311[] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 311[] Czas trwania egzaminu: 0 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY.. Sprawdź, czy arkusz egzaminacyjny zawiera 9 stron. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL.. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, stanowiskiem egzaminacyjnym i jego wyposażeniem. Masz na to 0 minut. Czas ten nie jest wliczany do czasu trwania egzaminu. 6. Po upływie tego czasu przystąp do rozwiązywania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania, wykonanie prac związanych z opracowywanym projektem i sporządzenie dokumentacji z ich wykonania. 7. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 8. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 9. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 10. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

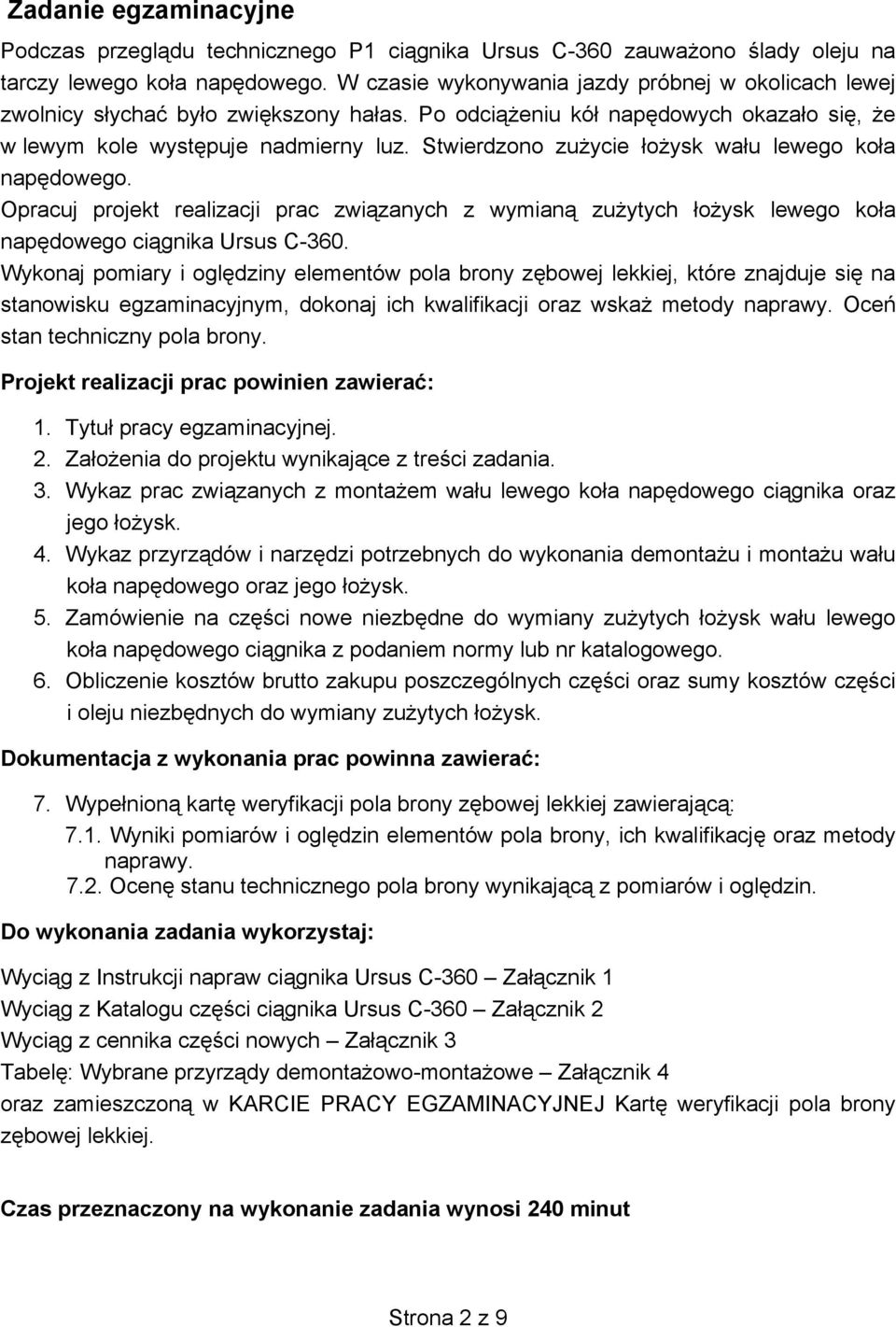

2 Zadanie egzaminacyjne Podczas przeglądu technicznego P1 ciągnika Ursus C-360 zauważono ślady oleju na tarczy lewego koła napędowego. W czasie wykonywania jazdy próbnej w okolicach lewej zwolnicy słychać było zwiększony hałas. Po odciążeniu kół napędowych okazało się, że w lewym kole występuje nadmierny luz. Stwierdzono zużycie łożysk wału lewego koła napędowego. Opracuj projekt realizacji prac związanych z wymianą zużytych łożysk lewego koła napędowego ciągnika Ursus C-360. Wykonaj pomiary i oględziny elementów pola brony zębowej lekkiej, które znajduje się na stanowisku egzaminacyjnym, dokonaj ich kwalifikacji oraz wskaż metody naprawy. Oceń stan techniczny pola brony. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej.. Założenia do projektu wynikające z treści zadania. 3. Wykaz prac związanych z montażem wału lewego koła napędowego ciągnika oraz jego łożysk.. Wykaz przyrządów i narzędzi potrzebnych do wykonania demontażu i montażu wału koła napędowego oraz jego łożysk. 5. Zamówienie na części nowe niezbędne do wymiany zużytych łożysk wału lewego koła napędowego ciągnika z podaniem normy lub nr katalogowego. 6. Obliczenie kosztów brutto zakupu poszczególnych części oraz sumy kosztów części i oleju niezbędnych do wymiany zużytych łożysk. Dokumentacja z wykonania prac powinna zawierać: 7. Wypełnioną kartę weryfikacji pola brony zębowej lekkiej zawierającą: 7.1. Wyniki pomiarów i oględzin elementów pola brony, ich kwalifikację oraz metody naprawy. 7.. Ocenę stanu technicznego pola brony wynikającą z pomiarów i oględzin. Do wykonania zadania wykorzystaj: Wyciąg z Instrukcji napraw ciągnika Ursus C-360 Załącznik 1 Wyciąg z Katalogu części ciągnika Ursus C-360 Załącznik Wyciąg z cennika części nowych Załącznik 3 Tabelę: Wybrane przyrządy demontażowo-montażowe Załącznik oraz zamieszczoną w KARCIE PRACY EGZAMINACYJNEJ Kartę weryfikacji pola brony zębowej lekkiej. Czas przeznaczony na wykonanie zadania wynosi 0 minut Strona z 9

3 Załącznik 1 Wyciąg z Instrukcji napraw ciągnika Ursus C-360 Sposób wymiany wału koła napędowego w ciągniku Ursus C-360. Rys. 1. Tylny most przekrój. 1 wał koła tylnego, obciążniki, 3 tarcza koła, półoś, 5 bęben hamulcowy, 6 sprzęgło blokowania mechanizmu różnicowego, 7 mechanizm różnicowy, 8 przekładnia główna, 9 przekładnia zwolnicy. Wymontowanie wału koła wykonuje się w przypadku uszkodzenia łożysk koła tylnego, a uszczelniającego, wymiany półosi lub wymiany zwolnicy. Kolejność czynności wymontowania: Spuścić olej ze zwolnicy. Zdemontować koło tylne. Odkręcić 3 śruby M10 mocujące pokrywę tylną wału koła (nr części 9 i 50 w Załączniku ). Odbezpieczyć i odkręcić nakrętkę łożyskową KM11 za pomocą klucza (poz. 78 w Załączniku ). Odkręcić za pomocą klucza nasadowego, przez otwory w kołnierzu wału koła, cztery śruby M8 przymocowujące pokrywę przednią wału koła (Rys. ). Strona 3 z 9

4 Założyć ściągacz (przyrząd poz. 13) w sposób pokazany na Rys. i równomiernie, pokręcając śrubami ściągacza, wyciągać wał koła 1, aż łożyska 3 i 9 zsuną się ze swoich czopów. Zdemontować ściągacz. Wyjąć wał koła, podtrzymując koło zębate zwolnicy 6. Zdjąć z wału koła pierścień osadczy sprężynujący 5 za pomocą szczypiec (poz. 81) i ściągnąć łożysko stożkowe 301 oraz zdjąć pokrywę przednią. Wycisnąć z otworów w korpusie zwolnicy zewnętrzne e łożysk stożkowych, za pomocą ściągacza (przyrząd poz. 1). Z pokrywy przedniej wyciągnąć pierścień uszczelniający za pomocą przyrządu (poz. 79). Uwagi do montażu Montaż łożysk i zamontowanie wału przeprowadzić w kolejności odwrotnej niż demontaż. Przy każdorazowym wymontowaniu wału koła, należy montować do pokrywy przedniej nowy pierścień uszczelniający za pomocą nabijaka (przyrząd poz. 59). Wciskanie łożyska stożkowego 301 na wał koła należy wykonać przy użyciu pobijaka (poz. 37). Wciskanie zewnętrznych łożysk 3 i 9 do otworów w korpusie zwolnicy (Rys. ) wykonać przy użyciu przyrządów (poz. 50 i 5). Prawidłowy luz wzdłużny łożysk wału koła po zmontowaniu powinien wynosić 0,050,1 mm. Przy montażu należy zastosować nową podkładkę zabezpieczającą, nowe uszczelki i nowy pierścień osadczy sprężynujący. Strona z 9

5 Wyciąg z Katalogu części ciągnika Ursus C-360 Półosie ze zwolnicami i kołami. Załącznik Nr Nr Nazwa podzespołu Nr Nr Nazwa podzespołu lub Sztuk części katalogowy lub części części katalogowy części Sztuk 1 Opona 1.9/13-005/53-8/8PR1, PN-73/C- 005/1- Śruba M8x0-5,6-II 9 010/7 9300/05 (zamiast 060/5 PN-7/M /73-753/0) Opona 1./ /53-6PRAN3, PN-73/C- 0050/5-9300/05 (na 30 01/ 801/0 specjalne żądanie Pokrywa przednia eksportu) Dętka 1.9/ / /5- Butyl 1 GP6MB / ZN-77/MPCh-G/D-1 80/0 Uszczelka II Dętka 1./ GP6MB, PN-7/C- 005/ /7- Pierścień uszczelniający 9300/ /3 (na specjalne żądanie 9/0 80x100x13D eksportu) 3 006/- Obręcz z 005/3- Łożysko stożkowe /0 uchwytami 011/0 PN-75/M-860 Pierścień osadczy 0050/5-005/6- Tarcza 3 sprężynujący 70z 805/0 0/6 PN-76/M /1- Śruba M8x /- Koło zębate (do numeru / PN-7/M /0 ciągnika ) 6 Podkładka 005/ /8- Koło zębate (od numeru sprężysta Z8, Fe/Fg 36 35a ciągnika należy 10/9 809/0 PN-77/M-8008 stosować z poz. 6a i 13a) /- Pokrywa górna 0050/ /0 81/0 Uszczelka IV /- Uszczelka I /- Pokrywa korpusu Strona 5 z 9

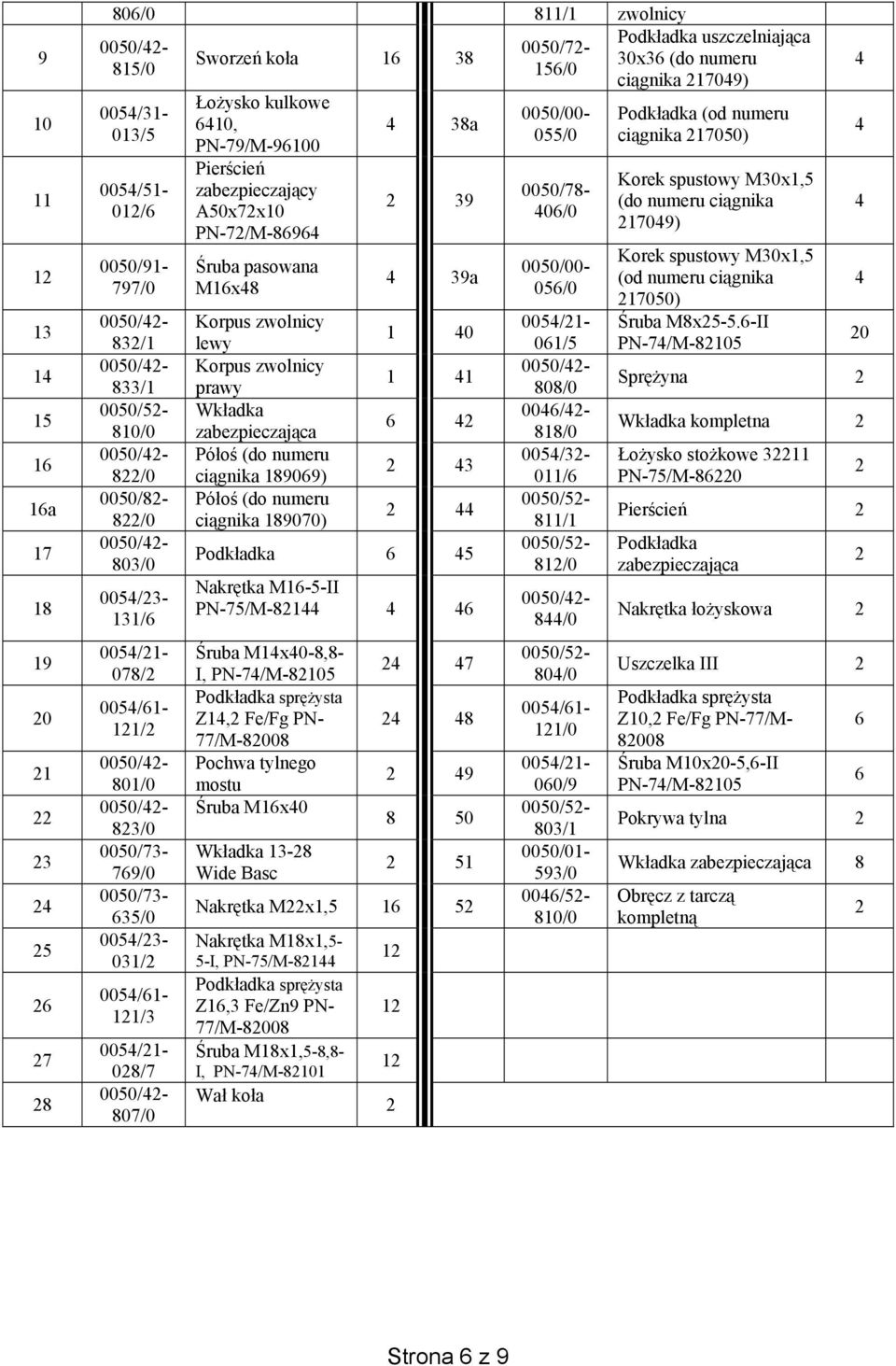

6 a /0 811/1 zwolnicy 0050/- 815/0 005/31-013/5 005/51-01/6 0050/91-797/0 005/3-131/6 005/1-078/ 005/61-11/ 005/61-11/3 Nakrętka M18x1,5-5-I, PN-75/M-81 Podkładka sprężysta Z16,3 Fe/Zn9 PN- 77/M-8008 Śruba M18x1,5-8,8- I, PN-7/M-8101 Wał koła 005/1-08/7 0050/- 807/0 Sworzeń koła Łożysko kulkowe 610, PN-79/M Pierścień zabezpieczający A50x7x10 PN-7/M-8696 Śruba pasowana M16x8 Korpus zwolnicy lewy Korpus zwolnicy prawy Wkładka zabezpieczająca Półoś (do numeru ciągnika ) Półoś (do numeru ciągnika ) 38a 39 39a Podkładka 6 5 Nakrętka M16-5-II PN-75/M-81 6 Wkładka 13-8 Wide Basc Nakrętka Mx1, /7-156/0 0050/00-055/0 0050/78-06/0 0050/00-056/0 0050/- 83/1 0050/- 833/1 0050/5-810/0 0050/- 8/0 0050/8-8/0 0050/- 803/0 005/1-061/5 0050/- 808/0 006/- 818/0 005/3-011/6 0050/5-811/1 0050/5-81/0 0050/- 8/0 Śruba M1x0-8,8- I, PN-7/M-8105 Podkładka sprężysta Z1, Fe/Fg PN- 77/M-8008 Pochwa tylnego mostu Śruba M16x0 0050/5-80/0 005/61-11/0 Podkładka sprężysta Z10, Fe/Fg PN-77/M Śruba M10x0-5,6-II PN-7/M /- 801/0 0050/- 83/0 0050/73-769/0 0050/73-635/0 005/3-031/ 005/1-060/9 0050/5-803/1 0050/01-593/0 006/5-810/0 Podkładka uszczelniająca 30x36 (do numeru ciągnika 1709) Podkładka (od numeru ciągnika 17050) Korek spustowy M30x1,5 (do numeru ciągnika 1709) Korek spustowy M30x1,5 (od numeru ciągnika 17050) Śruba M8x5-5.6-II PN-7/M Sprężyna Wkładka kompletna Łożysko stożkowe 311 PN-75/M-860 Pierścień Podkładka zabezpieczająca Nakrętka łożyskowa Uszczelka III Pokrywa tylna Wkładka zabezpieczająca 8 Obręcz z tarczą kompletną 6 6 Strona 6 z 9

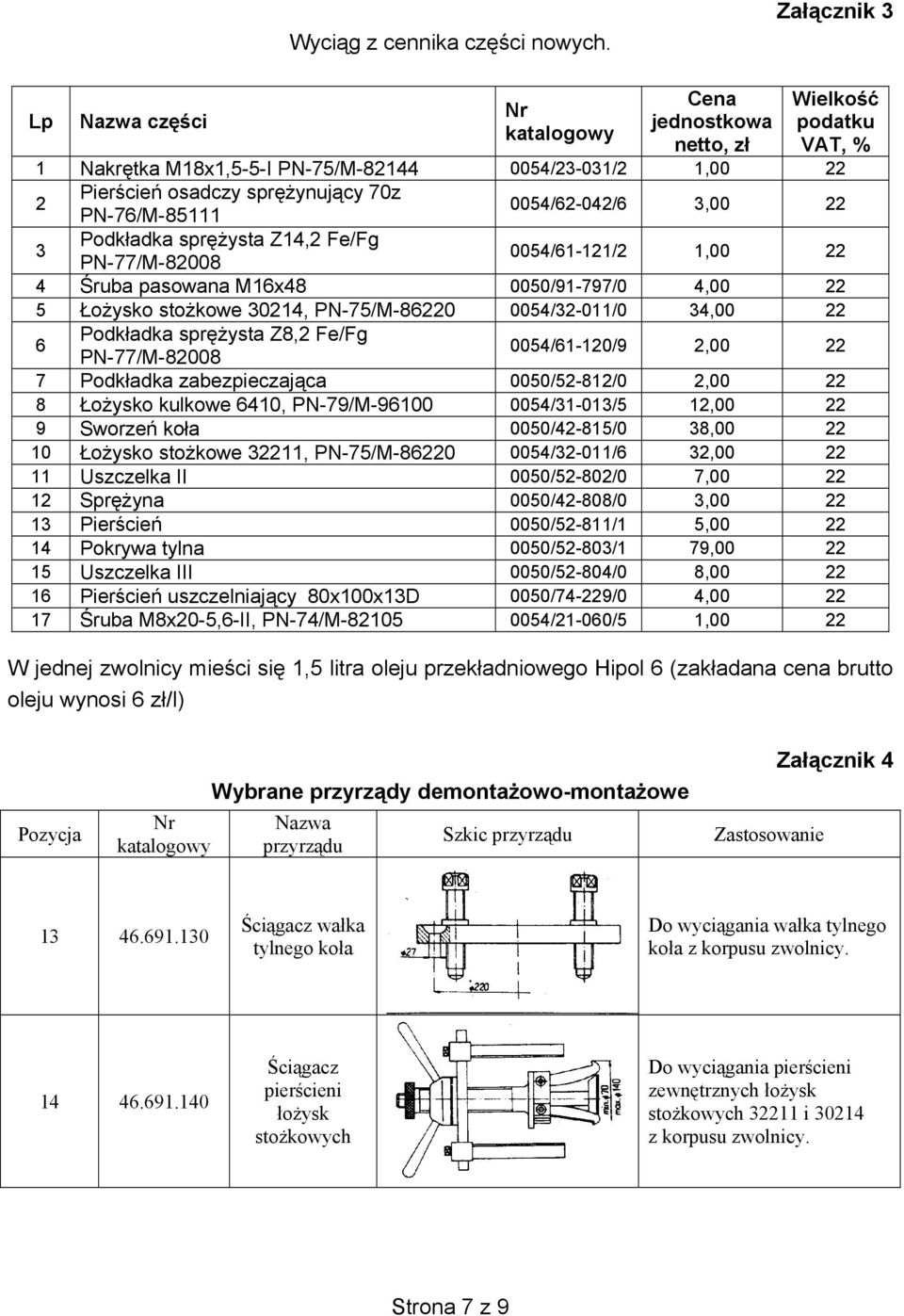

7 Wyciąg z cennika części nowych. Załącznik 3 Lp Nazwa części Nr katalogowy Cena jednostkowa netto, zł Wielkość podatku VAT, % 1 Nakrętka M18x1,5-5-I PN-75/M /3-031/ 1,00 Pierścień osadczy sprężynujący 70z PN-76/M /6-0/6 3,00 3 Podkładka sprężysta Z1, Fe/Fg PN-77/M /61-11/ 1,00 Śruba pasowana M16x8 0050/91-797/0,00 5 Łożysko stożkowe 301, PN-75/M /3-011/0 3,00 6 Podkładka sprężysta Z8, Fe/Fg PN-77/M /61-10/9,00 7 Podkładka zabezpieczająca 0050/5-81/0,00 8 Łożysko kulkowe 610, PN-79/M /31-013/5 1,00 9 Sworzeń koła 0050/-815/0 38,00 10 Łożysko stożkowe 311, PN-75/M /3-011/6 3,00 11 Uszczelka II 0050/5-80/0 7,00 1 Sprężyna 0050/-808/0 3,00 13 Pierścień 0050/5-811/1 5,00 1 Pokrywa tylna 0050/5-803/1 79,00 15 Uszczelka III 0050/5-80/0 8,00 16 Pierścień uszczelniający 80x100x13D 0050/7-9/0,00 17 Śruba M8x0-5,6-II, PN-7/M /1-060/5 1,00 W jednej zwolnicy mieści się 1,5 litra oleju przekładniowego Hipol 6 (zakładana cena brutto oleju wynosi 6 zł/l) Pozycja Nr katalogowy Wybrane przyrządy demontażowo-montażowe Nazwa przyrządu Szkic przyrządu Zastosowanie Załącznik Ściągacz wałka tylnego koła Do wyciągania wałka tylnego koła z korpusu zwolnicy Ściągacz łożysk stożkowych Do wyciągania zewnętrznych łożysk stożkowych 311 i 301 z korpusu zwolnicy. Strona 7 z 9

8 Pozycja Nr katalogowy Nazwa przyrządu Pobijak rurowy Pobijak rurowy do łożysk Pobijak rurowy do łożysk Szkic przyrządu Zastosowanie Do nabijania łożyska 6307 na wałek odbioru mocy, łożyska w mechanizmie kierowniczym, łożyska na czop zwrotnicy osi przedniej. Do nabijania wewnętrznego a łożyska 310 na wałek z kołem stożkowym napędzającym w przystawce pasowej, łożyska 610 w półosiach, łożyska 6310 i 6310N na wałek reduktora, łożyska 610N na wałek sprzęgłowy napędu przekaźnika. Do nabijania wewnętrznego a łożyska 308 na czop zwrotnicy osi przedniej, łożyska na wałek koła atakującego, łożyska 608 na wałek sprzęgłowy napędu przekaźnika mocy Pobijak rurowy do łożysk Do nabijania łożyska 301 na wałek koła tylnego Tuleja montażowa kompletnego tłoka Do wkładania tłoka z ami do tulei cylindrowej Tarcza do nabijania łożysk 311 Tarcza do nabijania łożysk 301 Stosować z trzonkiem lub do nabijania zewnętrznego a łożyska 311 w korpus zwolnicy. Stosować z trzonkiem lub do nabijania zewnętrznego a łożyska 301 w obudowę zwolnicy pod wał koła jezdnego. Strona 8 z 9

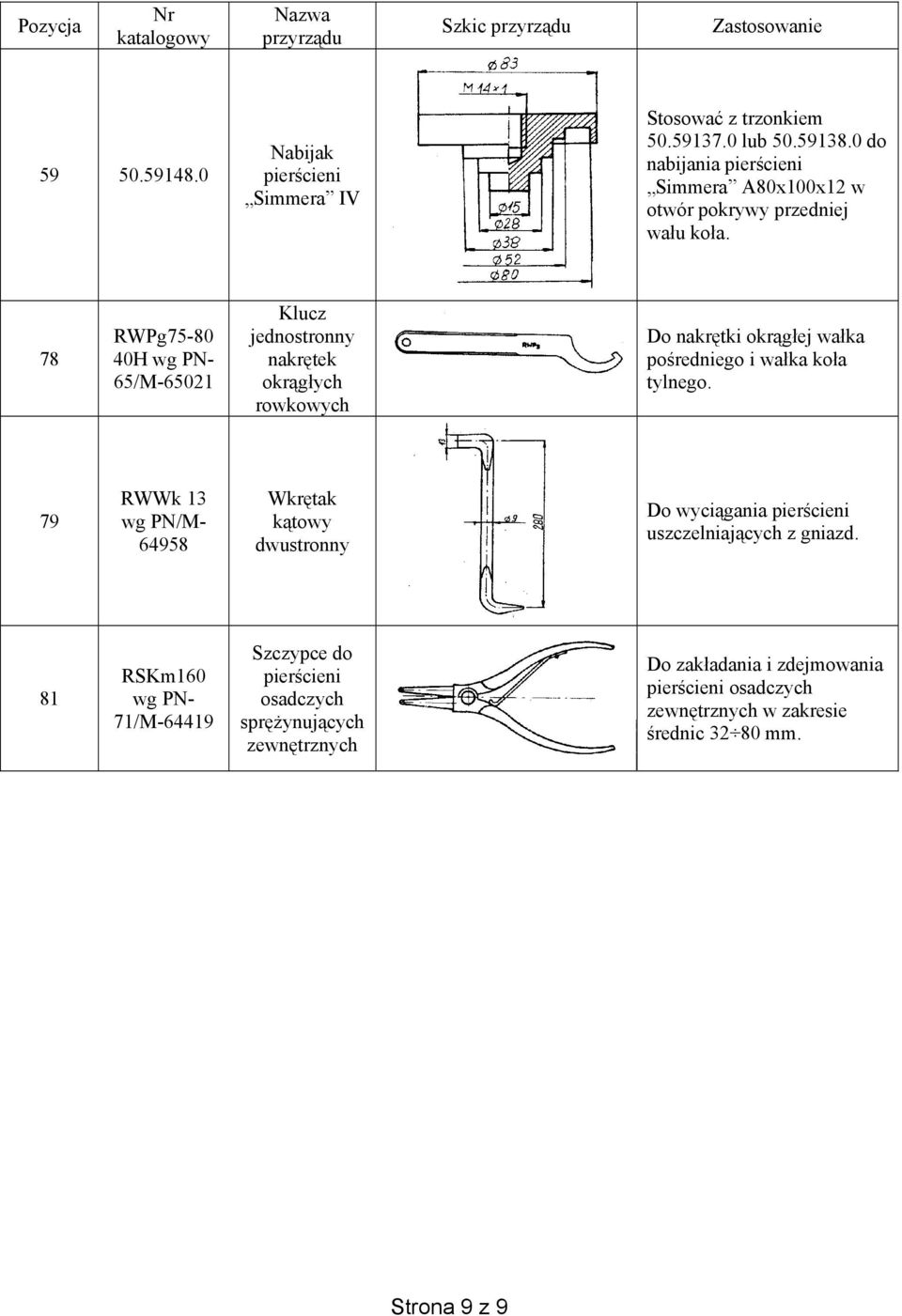

9 Pozycja Nr katalogowy Nazwa przyrządu Szkic przyrządu Zastosowanie Nabijak Simmera IV Stosować z trzonkiem lub do nabijania Simmera A80x100x1 w otwór pokrywy przedniej wału koła. 78 RWPg H wg PN- 65/M-6501 Klucz jednostronny nakrętek okrągłych rowkowych Do nakrętki okrągłej wałka pośredniego i wałka koła tylnego. 79 RWWk 13 wg PN/M Wkrętak kątowy dwustronny Do wyciągania uszczelniających z gniazd. 81 RSKm160 wg PN- 71/M-619 Szczypce do osadczych sprężynujących zewnętrznych Do zakładania i zdejmowania osadczych zewnętrznych w zakresie średnic 3 80 mm. Strona 9 z 9
