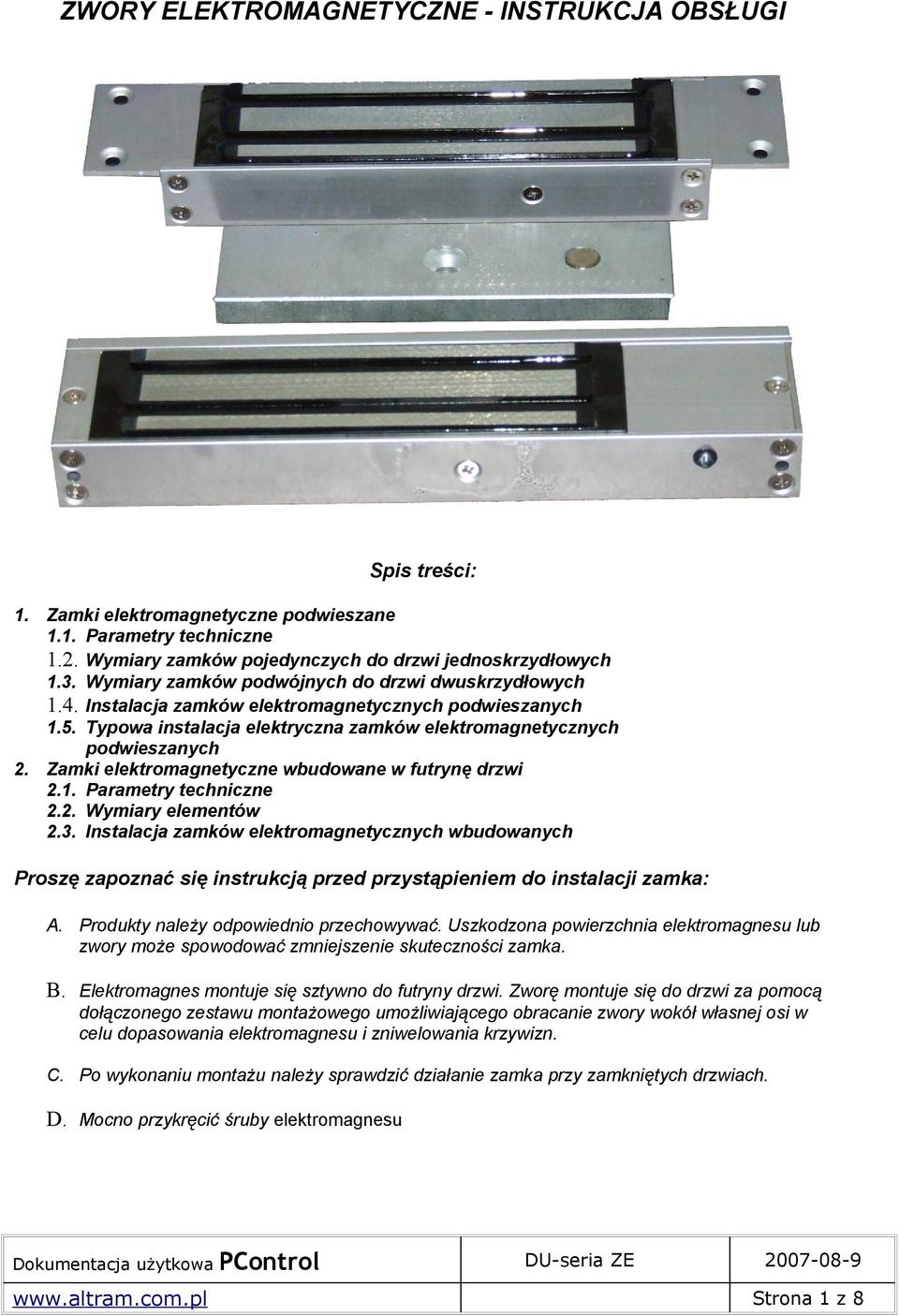

1 ZWORY ELEKTROMAGNETYCZNE INSTRUKCJA OBSŁUGI Spis treści: 1. Zamki elektromagnetyczne podwieszane 1.1. Parametry techniczne 1.2. Wymiary zamków pojedynczych do drzwi jednoskrzydłowych 1.3. Wymiary zamków podwójnych do drzwi dwuskrzydłowych 1.4. Instalacja zamków elektromagnetycznych podwieszanych 1.5. Typowa instalacja elektryczna zamków elektromagnetycznych podwieszanych 2. Zamki elektromagnetyczne wbudowane w futrynę drzwi 2.1. Parametry techniczne 2.2. Wymiary elementów 2.3. Instalacja zamków elektromagnetycznych wbudowanych Proszę zapoznać się instrukcją przed przystąpieniem do instalacji zamka: A. Produkty należy odpowiednio przechowywać. Uszkodzona powierzchnia elektromagnesu lub zwory może spowodować zmniejszenie skuteczności zamka. B. Elektromagnes montuje się sztywno do futryny drzwi. Zworę montuje się do drzwi za pomocą dołączonego zestawu montażowego umożliwiającego obracanie zwory wokół własnej osi w celu dopasowania elektromagnesu i zniwelowania krzywizn. C. Po wykonaniu montażu należy sprawdzić działanie zamka przy zamkniętych drzwiach. D. Mocno przykręcić śruby elektromagnesu Strona 1 z 8

Zamki elektromagnetyczne wbudowane w futrynę drzwi 2.1. Parametry techniczne 2.2. Wymiary elementów 2.3.

2 1. Zamki elektromagnetyczne podwieszane 1.1 Parametry techniczne: Siła trzymania: 230kg, 280kg, 380kg, 500kg (w zależności od modelu) Zasilanie: 12V/DC (tolerancja 12V/DC 18V/DC) Pobór prądu: 320Ma Zakres temperatury pracy: 40 C 65 C Tryb pracy: Włączyć zasilanie żeby zamknąć, wyłączyć zasilanie żeby otworzyć Typowe instalacje: wbudowana (A), podwieszana (G) Dodatek: LED (D), monitoring (F) poprawne działanie dla napięcia > 9Vdc 1.2 Wymiary zamków pojedynczych do drzwi jednoskrzydłowych: Dostępne modele: Model ZE230GF ZE280GF ZE380GF ZE500GF L L A 25, ,4 B 14 16,5 20 D 1,6 2,3 1,4 E 6, F 42 50, ZE500GF Zamek elektromagnetyczny podwieszany z czujnikiem otwarcia Siła trzymania: 500kg 1.3 Wymiary zamków podwójnych do drzwi dwuskrzydłowych: ZE230GF Zamek elektromagnetyczny podwieszany z czujnikiem otwarcia Siła trzymania: 230kg Strona 2 z 8

pracy: Włączyć zasilanie żeby zamknąć, wyłączyć zasilanie żeby otworzyć Typowe instalacje: wbudowana (A), podwieszana (G) Dodatek: LED (D), monitoring (F) poprawne działanie dla napięcia > 9Vdc 1.

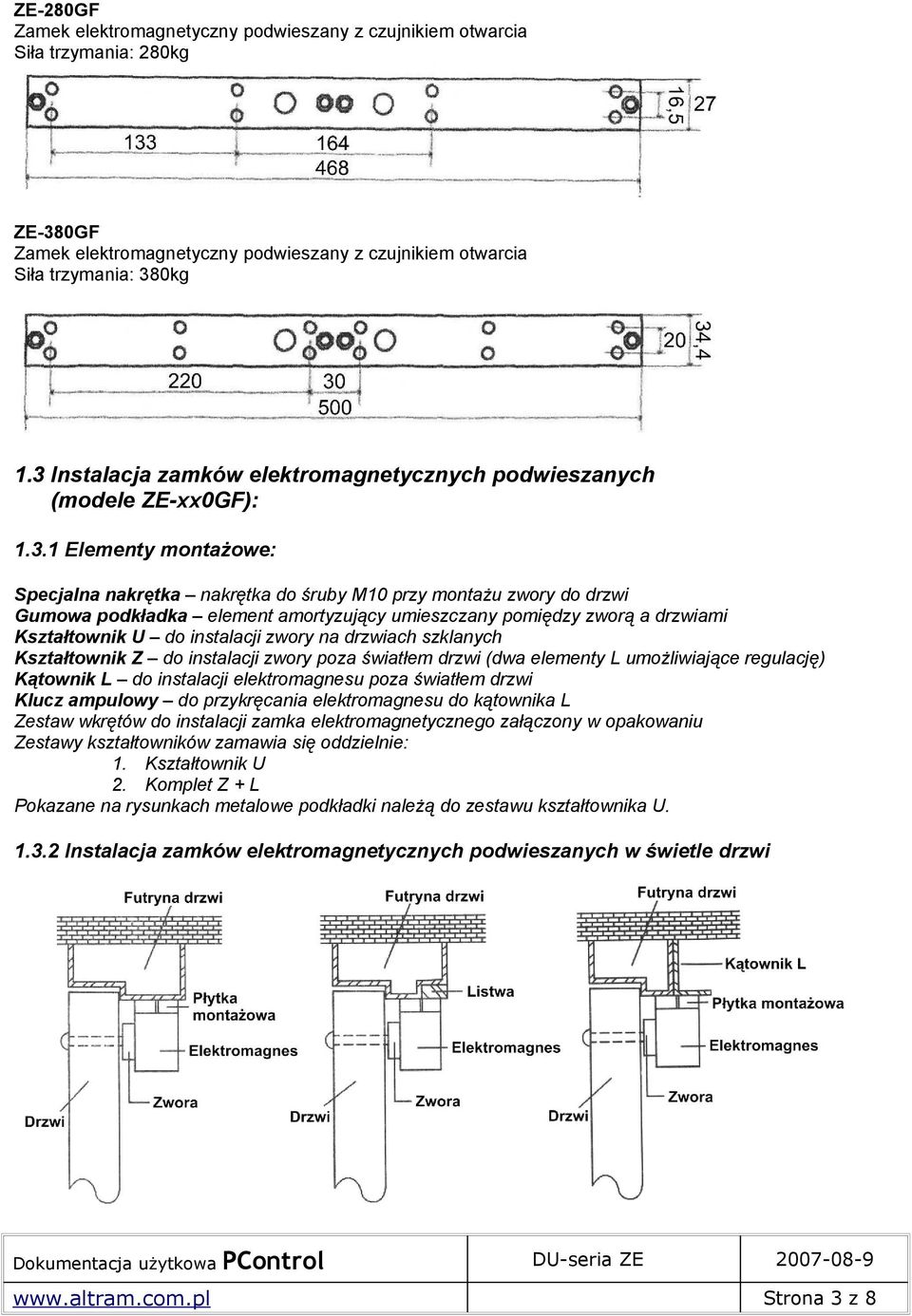

3 ZE280GF Zamek elektromagnetyczny podwieszany z czujnikiem otwarcia Siła trzymania: 280kg ZE380GF Zamek elektromagnetyczny podwieszany z czujnikiem otwarcia Siła trzymania: 380kg 1.3 Instalacja zamków elektromagnetycznych podwieszanych (modele ZExx0GF): Elementy montażowe: Specjalna nakrętka nakrętka do śruby M10 przy montażu zwory do drzwi Gumowa podkładka element amortyzujący umieszczany pomiędzy zworą a drzwiami Kształtownik U do instalacji zwory na drzwiach szklanych Kształtownik Z do instalacji zwory poza światłem drzwi (dwa elementy L umożliwiające regulację) Kątownik L do instalacji elektromagnesu poza światłem drzwi Klucz ampulowy do przykręcania elektromagnesu do kątownika L Zestaw wkrętów do instalacji zamka elektromagnetycznego załączony w opakowaniu Zestawy kształtowników zamawia się oddzielnie: 1. Kształtownik U 2. Komplet Z + L Pokazane na rysunkach metalowe podkładki należą do zestawu kształtownika U Instalacja zamków elektromagnetycznych podwieszanych w świetle drzwi Strona 3 z 8

amortyzujący umieszczany pomiędzy zworą a drzwiami Kształtownik U do instalacji zwory na drzwiach szklanych Kształtownik Z do instalacji zwory poza światłem drzwi (dwa elementy L umożliwiające

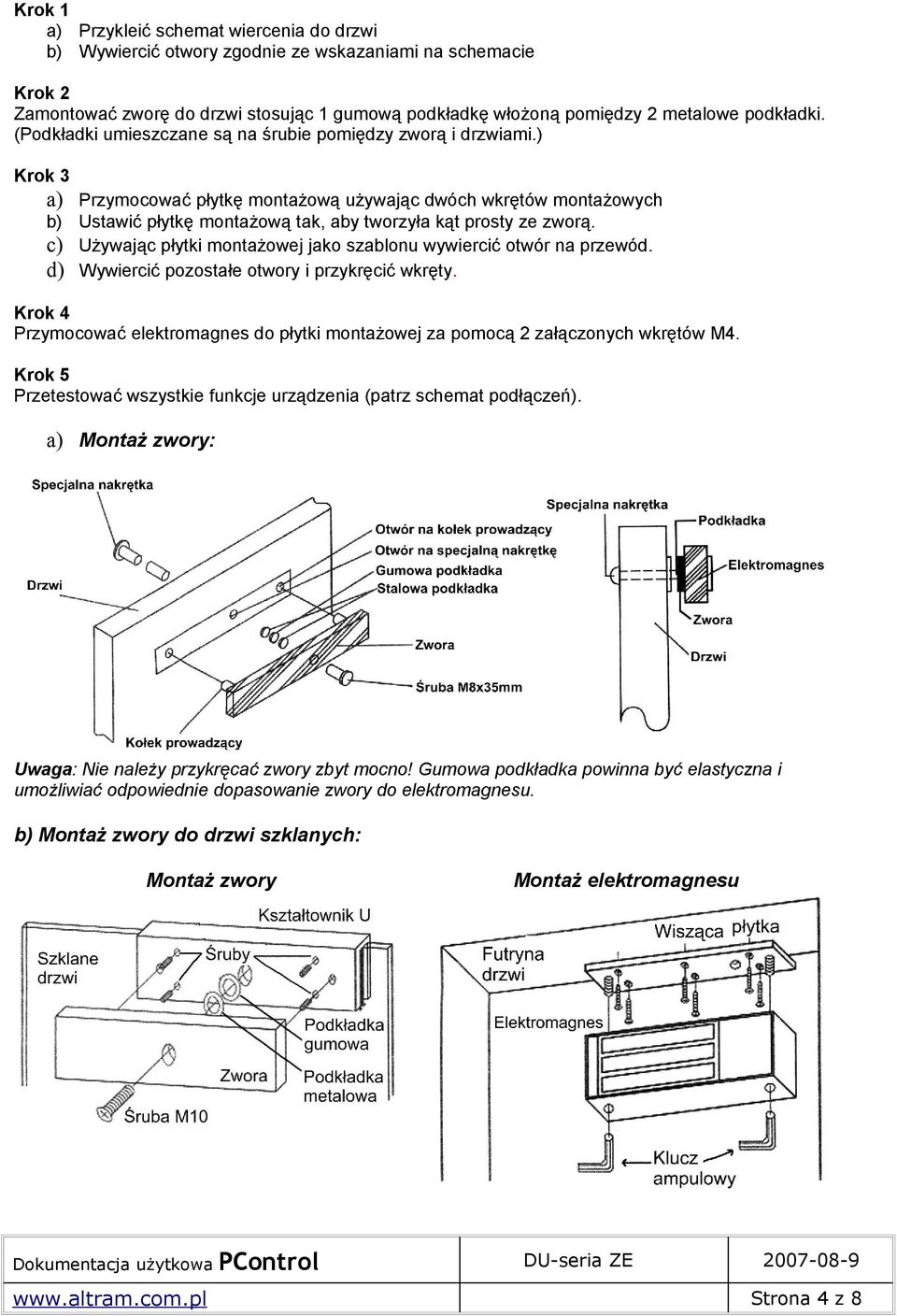

4 Krok 1 a) Przykleić schemat wiercenia do drzwi b) Wywiercić otwory zgodnie ze wskazaniami na schemacie Krok 2 Zamontować zworę do drzwi stosując 1 gumową podkładkę włożoną pomiędzy 2 metalowe podkładki. (Podkładki umieszczane są na śrubie pomiędzy zworą i drzwiami.) Krok 3 a) Przymocować płytkę montażową używając dwóch wkrętów montażowych b) Ustawić płytkę montażową tak, aby tworzyła kąt prosty ze zworą. c) Używając płytki montażowej jako szablonu wywiercić otwór na przewód. d) Wywiercić pozostałe otwory i przykręcić wkręty. Krok 4 Przymocować elektromagnes do płytki montażowej za pomocą 2 załączonych wkrętów M4. Krok 5 Przetestować wszystkie funkcje urządzenia (patrz schemat podłączeń). a) Montaż zwory: Uwaga: Nie należy przykręcać zwory zbyt mocno! Gumowa podkładka powinna być elastyczna i umożliwiać odpowiednie dopasowanie zwory do elektromagnesu. b) Montaż zwory do drzwi szklanych: Montaż zwory Montaż elektromagnesu Strona 4 z 8

) Krok 3 a) Przymocować płytkę montażową używając dwóch wkrętów montażowych b) Ustawić płytkę montażową tak, aby tworzyła kąt prosty ze zworą.

5 1.3.3 Instalacja zamków elektromagnetycznych podwieszanych poza światłem drzwi 1.4 Typowa instalacja elektryczna zamków elektromagnetycznych podwieszanych: Opcje zasilania 12V/DC: a) Pobór prądu: 0,5A (maksymalnie) b) Połączyć przewód masy ze źródła zasilania 12V/DC do przewodu czarnego c) Połączyć przewód dodatni zasilania ze źródła zasilania 12V/DC do przewodu czerwonego d) Ustawić jumper na tryb 12V/DC 24V/DC (tylko dla 500GF i 230GF): a) b) c) d) Pobór prądu: 0,5A (maksymalnie) Połączyć przewód masy ze źródła zasilania 24V/DC do linii czarnej Połączyć przewód dodatni zasilania ze źródła zasilania 24V/DC do linii czerwonej Ustawić jumper na tryb 24V/DC Strona 5 z 8

1 Opcje zasilania 12V/DC: a) Pobór prądu: 0,5A (maksymalnie) b) Połączyć przewód masy ze źródła zasilania 12V/DC do przewodu czarnego c) Połączyć przewód dodatni

6 1.4.2 Kaseta sterująca (opcja) W skład opcjonalnego zestawu wchodzi: kaseta sterująca, wkładka na klucz, 3 klucze Kaseta sterująca umożliwia realizację otwarcia przejścia zamkniętego elektromagnesem na 3 sposoby: 1. Sygnał sterujący otwarciem zamka (np. z kontrolera systemu kontroli dostępu) 2. Przełącznik ręczny od wewnątrz pomieszczenia 3. Otwarcie z zewnątrz za pomocą klucza mechanicznego Płytka sterująca kasetą Otwarcie zamka+: Sygnał sterujący + Otwarcie zamka : Sygnał sterujący Zamek : podłączenie elektromagnesu Zamek +: podłączenie elektromagnesu + MASA: zasilanie +12V: zasilanie + Strona 6 z 8

Przełącznik ręczny od wewnątrz pomieszczenia 3.

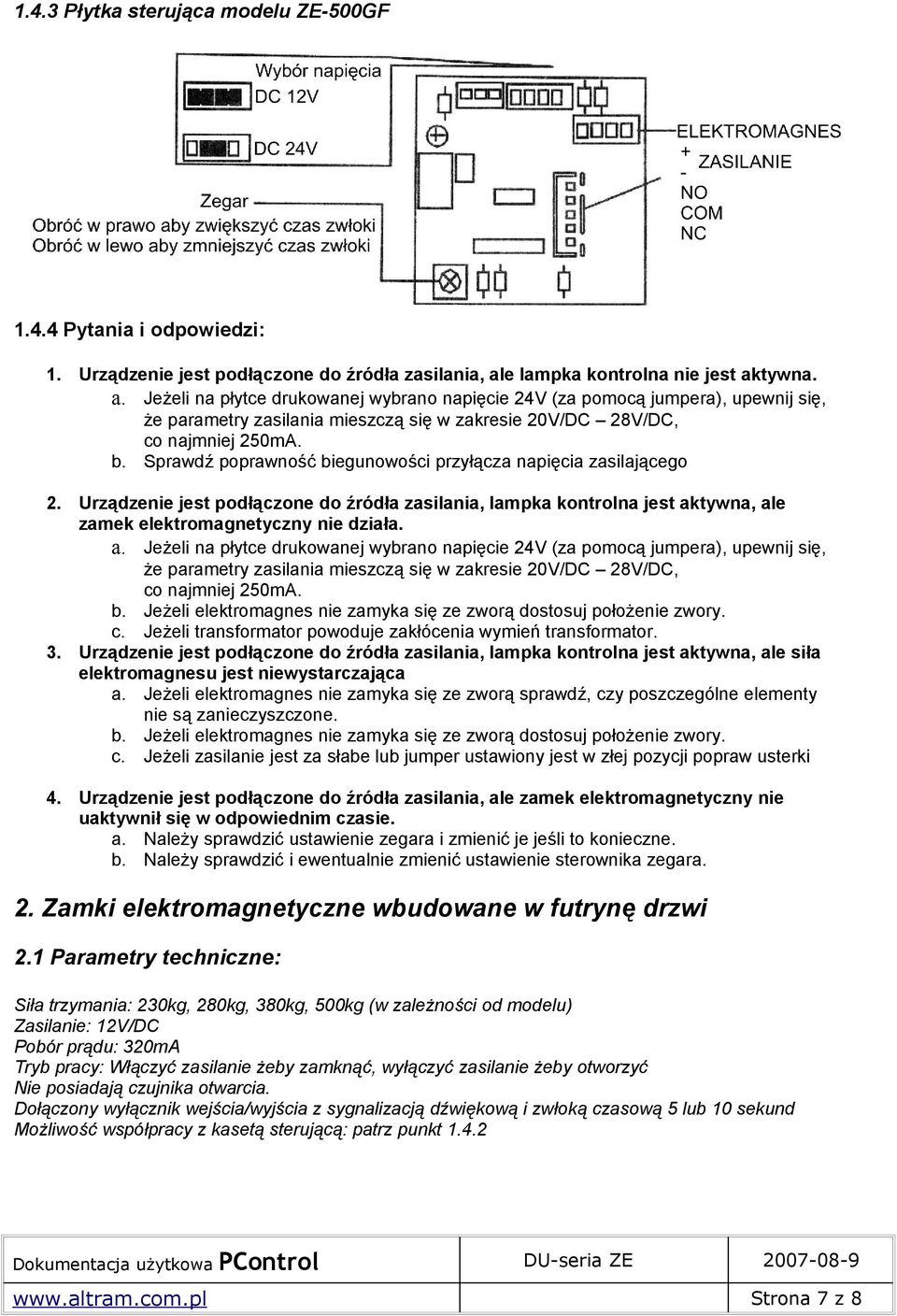

7 1.4.3 Płytka sterująca modelu ZE500GF Pytania i odpowiedzi: 1. Urządzenie jest podłączone do źródła zasilania, ale lampka kontrolna nie jest aktywna. a. Jeżeli na płytce drukowanej wybrano napięcie 24V (za pomocą jumpera), upewnij się, że parametry zasilania mieszczą się w zakresie 20V/DC 28V/DC, co najmniej 250mA. b. Sprawdź poprawność biegunowości przyłącza napięcia zasilającego 2. Urządzenie jest podłączone do źródła zasilania, lampka kontrolna jest aktywna, ale zamek elektromagnetyczny nie działa. a. Jeżeli na płytce drukowanej wybrano napięcie 24V (za pomocą jumpera), upewnij się, że parametry zasilania mieszczą się w zakresie 20V/DC 28V/DC, co najmniej 250mA. b. Jeżeli elektromagnes nie zamyka się ze zworą dostosuj położenie zwory. c. Jeżeli transformator powoduje zakłócenia wymień transformator. 3. Urządzenie jest podłączone do źródła zasilania, lampka kontrolna jest aktywna, ale siła elektromagnesu jest niewystarczająca a. Jeżeli elektromagnes nie zamyka się ze zworą sprawdź, czy poszczególne elementy nie są zanieczyszczone. b. Jeżeli elektromagnes nie zamyka się ze zworą dostosuj położenie zwory. c. Jeżeli zasilanie jest za słabe lub jumper ustawiony jest w złej pozycji popraw usterki 4. Urządzenie jest podłączone do źródła zasilania, ale zamek elektromagnetyczny nie uaktywnił się w odpowiednim czasie. a. Należy sprawdzić ustawienie zegara i zmienić je jeśli to konieczne. b. Należy sprawdzić i ewentualnie zmienić ustawienie sterownika zegara. 2. Zamki elektromagnetyczne wbudowane w futrynę drzwi 2.1 Parametry techniczne: Siła trzymania: 230kg, 280kg, 380kg, 500kg (w zależności od modelu) Zasilanie: 12V/DC Pobór prądu: 320mA Tryb pracy: Włączyć zasilanie żeby zamknąć, wyłączyć zasilanie żeby otworzyć Nie posiadają czujnika otwarcia. Dołączony wyłącznik wejścia/wyjścia z sygnalizacją dźwiękową i zwłoką czasową 5 lub 10 sekund Możliwość współpracy z kasetą sterującą: patrz punkt Strona 7 z 8

b. Sprawdź poprawność biegunowości przyłącza napięcia zasilającego 2. Urządzenie jest podłączone do źródła zasilania, lampka kontrolna jest ak

8 2.2 Wymiary elementów: Model ZE 230A ZE 280A ZE 380A C D 42 50,5 56 A B 257, E ,5 208,5 F 26,9 29,3 34,8 2.3 Instalacja zamków elektromagnetycznych wbudowanych: *Przykład montażu: ceownik do montażu zwory nie jest w komplecie. Strona 8 z 8
