1 FRITZ!Box 7272 Podłączanie i korzystanie z u

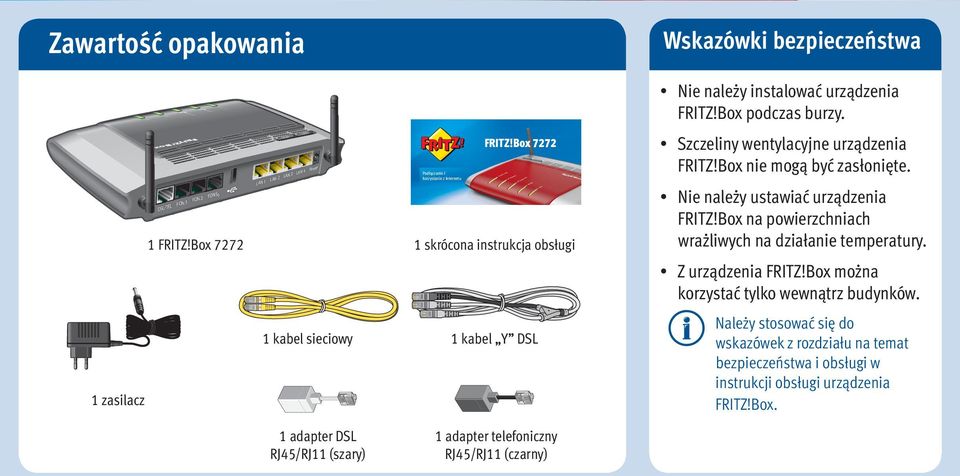

2 Info Zawartość opakowania Wskazówki bezpieczeństwa Nie należy instalować urządzenia FRITZ!Box podczas burzy. FON S0 DSL/TEL FON 1 FON 2 LAN 1 LAN 2 LAN 3 LAN 4 Power 1 FRITZ!Box 7272 WLAN WPS Podłączanie i korzystanie z u FRITZ!Box skrócona instrukcja obsługi Szczeliny wentylacyjne urządzenia FRITZ!Box nie mogą być zasłonięte. Nie należy ustawiać urządzenia FRITZ!Box na powierzchniach wrażliwych na działanie temperatury. Z urządzenia FRITZ!Box można korzystać tylko wewnątrz budynków. 1 zasilacz 1 kabel sieciowy 1 kabel Y DSL Należy stosować się do wskazówek z rozdziału na temat bezpieczeństwa i obsługi w instrukcji obsługi urządzenia FRITZ!Box. 1 adapter DSL RJ45/RJ11 (szary) 1 adapter telefoniczny RJ45/RJ11 (czarny)

Nie należy ustawiać urządzenia FRITZ!Box na powierzchniach wrażliwych na działanie temperatury. Z urządzenia FRITZ!Box można korzystać tylko wewnątrz budynków.

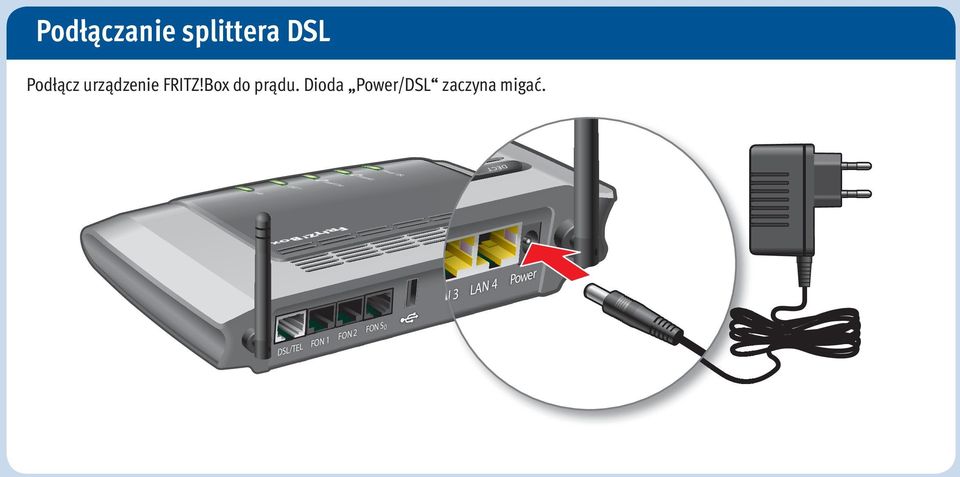

3 Info WLAN WPS WLA Podłączanie splittera DSL Podłącz urządzenie FRITZ!Box do prądu. Dioda Power/DSL zaczyna migać. FON S 0 N 3 LAN 4 Power LA AN 1 LAN 2 LAN 22 L N 3 LAN 33 LAN 4 LAN 44 Po P wer DSL/TEL FON 1 FON 2 LAN 1 LAN 2 LAN 3 LAN 4 Power

FON S 0 N 3 LAN 4 Power LA AN 1 LAN 2 LAN 22 L N 3 LAN 33

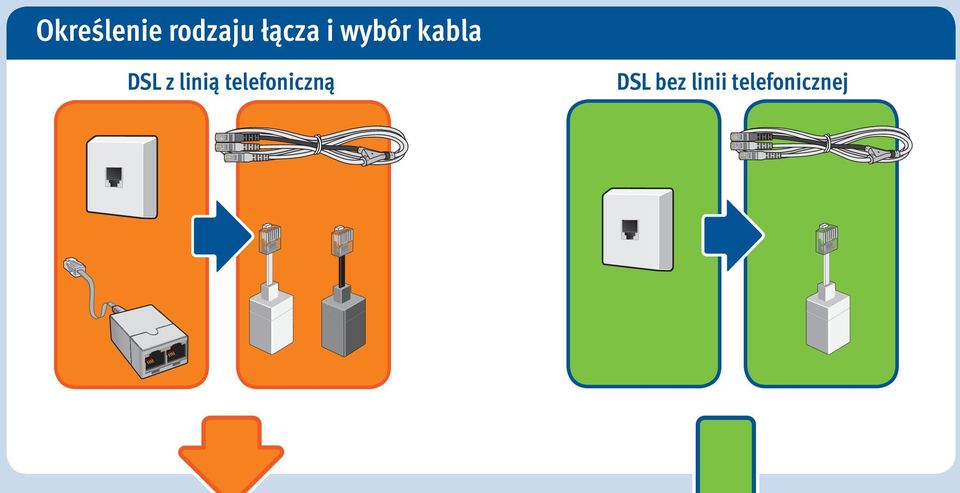

4 Określenie rodzaju łącza i wybór kabla DSL z linią telefoniczną DSL bez linii telefonicznej

5 Podłączanie splittera DSL Podłącz splitter DSL do gniazdka telefonicznego. Te elementy nie są dostarczane wraz z urządzeniem FRITZ!Box. Dostarcza je dostawca usług telekomunikacyjnych.

6 Podłączanie do DSL Podłącz krótki, szary koniec kabla Y do splittera DSL. Jeśli wtyczka nie pasuje do gniazdka linii stacjonarnej, należy połączyć ją z szarym adapterem RJ45/RJ11 znajdującym się w opakowaniu. Podłączanie do DSL Podłącz krótki, szary koniec kabla Y do linii DSL. Jeśli wtyczka kabla nie pasuje do gniazdka, połącz ją z szarym adapterem RJ45/RJ11 znajdującym się w opakowaniu.

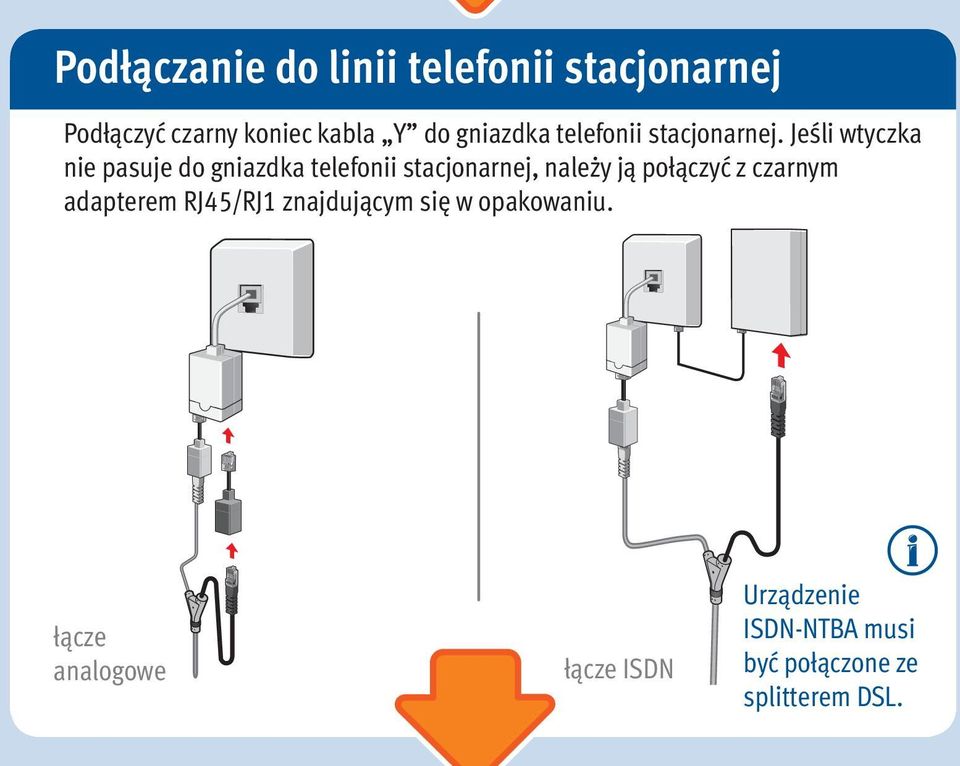

7 Podłączanie do linii telefonii stacjonarnej Podłączyć czarny koniec kabla Y do gniazdka telefonii stacjonarnej. Jeśli wtyczka nie pasuje do gniazdka telefonii stacjonarnej, należy ją połączyć z czarnym adapterem RJ45/RJ1 znajdującym się w opakowaniu. łącze analogowe łącze ISDN Urządzenie ISDN-NTBA musi być połączone ze splitterem DSL.

Jeśli wtyczka nie pasuje do gniazdka telefonii stacjonarnej, należy ją połączyć z

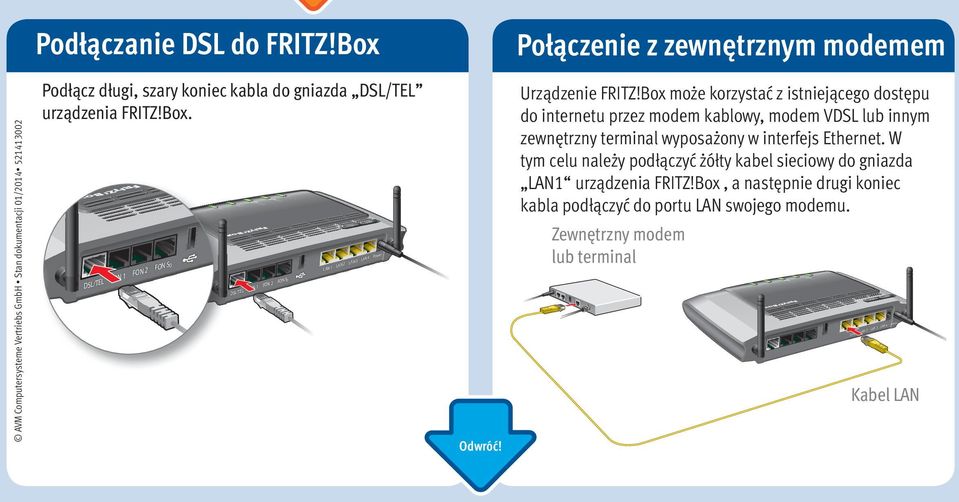

8 Info Info WLAN WPS Info WLAN WPS Podłączanie DSL do FRITZ!Box Połączenie z zewnętrznym modemem AVM Computersysteme Vertriebs GmbH Stan dokumentacji 01/ Podłącz długi, szary koniec kabla do gniazda DSL/TEL urządzenia FRITZ!Box. DSL/TEL FON 1 FON 2 FON S0 FON S0 DSL/TEL FON 1 FON 2 LAN 1 LAN 2 LAN 3 LAN 4 Power Odwróć! Urządzenie FRITZ!Box może korzystać z istniejącego dostępu do internetu przez modem kablowy, modem VDSL lub innym zewnętrzny terminal wyposażony w interfejs Ethernet. W tym celu należ y podłą czyć ż ółty kabel sieciowy do gniazda LAN1 urzą dzenia FRITZ!Box, a nastę pnie drugi koniec kabla podłą czyć do portu LAN swojego modemu. Zewnętrzny modem lub terminal LAN 1 LAN 2 LAN 3 LAN 4 Power Kabel LAN

Urządzenie FRITZ!Box może korzystać z istniejącego dostępu do internetu przez modem kablowy, modem VDSL lub innym zewnętrzny terminal wyposażony w interfejs Ethernet.

9 Info WLAN WPS Info WLAN WPS Podłączanie telefonów przewodowych Podłącz telefony analogowe do gniazd FON 1 i FON 2. Podłącz telefony ISDN do gniazda FON S0. EL FON 1 FON 2 FON S 0 FON S0 DSL/TEL L FON 1 FON 2 FON S0 LAN 1 LAN 2 LAN 3 LAN 4 Power FON S 0 FON S0 S0 LAN 1 LA DSL/TEL FON 1 FON 2 LAN 1 LAN 2 LAN 3 LAN 4 Power FON 2 LAN 1 LA LA

EL FON 1 FON 2 FON S 0 FON S0 DSL/TEL L FON 1 FON 2 FON S0 LAN 1 LAN 2 LAN 3 LAN 4

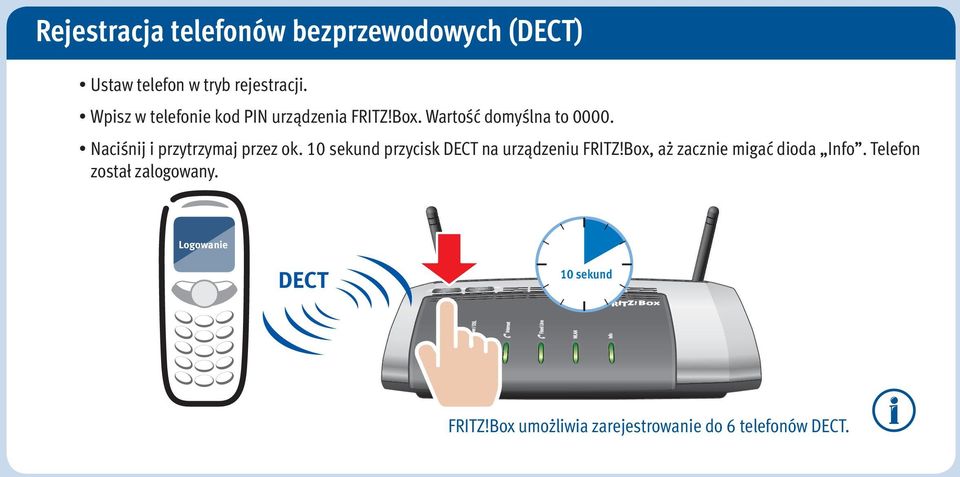

10 WLAN WPS WLAN Info Rejestracja telefonów bezprzewodowych () Ustaw telefon w tryb rejestracji. Wpisz w telefonie kod PIN urządzenia FRITZ!Box. Wartość domyślna to Naciśnij i przytrzymaj przez ok. 10 sekund przycisk na urządzeniu FRITZ!Box, aż zacznie migać dioda Info. Telefon został zalogowany. Logowanie 10 sekund FRITZ!Box umożliwia zarejestrowanie do 6 telefonów.

Naciśnij i przytrzymaj przez ok. 10 sekund przycisk na urządzeniu FRITZ!

11 WLAN WPS DSL WLAN Info Podłączanie komputera przez szybką konfigurację za pomocą WPS (WLAN) Komputery obsługujące WLAN z systemem operacyjnym Windows 8.1, 8, 7 lub Vista, smartfony z systemem Android oraz tablety można połączyć z urządzeniem FRITZ!Box, wykonując szybką konfigurację za pomocą WPS. Kliknij na symbol WLAN umieszczony na pasku zadań systemu Windows. Na ekranie wyświetli się lista sieci bezprzewodowych. Wybierz sieć bezprzewodową urządzenia FRITZ!Box 7272 i kliknij Połącz. Wciśnij przycisk WLAN na urządzeniu FRITZ!Box 7272 do momentu, aż zacznie migać dioda WLAN. Połączenie WLAN zostało nawiązane.

Kliknij na symbol WLAN umieszczony na pasku zadań systemu Windows. Na ekranie wyświetli się lista sieci bezprzewodowych.

12 Podłączanie komputera (WLAN) L DS et e Lin ed Fix DEC T WPS LAN 1 2 Info Edition International Installation: Art.-Nr.: WLAN Network Key (WPA2): 3XX9 8XX7 XX91 1XX4 XX34 Serial no.: T DSL/TEL fo Jeśli komputer nie obsługuje WLAN, można go rozszerzyć o funkcję WLAN np. za pomocą karty sieciowej FRITZ!WLAN USB Stick ﬁrmy AVM. In FRITZ!Box 7272 WLAN WPS CWMP account: 00040E Use only with these power unit 311P0W068 12V 1,4A AVM GmbH avm.de Karta FRITZ!WLAN USB Stick obsługuje Stick & Surf - bardzo prostą i bezpieczną procedurę nawiązywania połączeń WLAN za pomocą urządzenia FRITZ!Box. 3 FON 1 ONN 2 FO FON S0 LAN 2 LAN 1 WLAN Powe r/ we Po ern Int WLAN o Inf 1 T WLAN Komputer można podłączyć do urządzenia FRITZ!Box za pomocą żółtego kabla sieciowego. C DE Komputery obsługujące WLAN z systemem operacyjnym Windows XP, MAC OS lub innym można podłączyć do urządzenia FRITZ!Box za pomocą klucza sieciowego WLAN. Klucz sieciowy WLAN jest podany na spodzie obudowy urządzenia FRITZ!Box. Port LAN LAN 3 LAN 2 LAN 3 LAN 4 LAN 4 Power Power

za pomocą karty sieciowej FRITZ!WLAN USB Stick ﬁrmy AVM. In FRITZ!Box 7272 WLAN WPS CWMP account: 00040E-123456789012 Use only with these power unit 311P0W068 12V 1,4A AVM GmbH avm.de Karta FRITZ!

13 Interfejs użytkownika Graficzny interfejs użytkownika FRITZ!Box pozwala na konfigurowanie routera za pomocą wygodnych kreatorów, zarządzanie urządzeniem oraz sprawdzanie historii połączeń. Uruchom przeglądarkę internetową. Wpisz w pasku adresu fritz.box. Konfiguracja W celu skonfigurowania urządzenia FRITZ!Box za pomocą indywidualnych danych dostępowych do u: Uruchom kreator konfiguracji w interfejsie użytkownika. Po pierwszym wpisaniu adresu fritz.box kreator otwiera się automatycznie. Postępuj zgodnie z instrukcjami na ekranie. Życzymy przyjemnego surfowania w Internecie za pomocą FRITZ!Box. Po skonfigurowaniu urządzenia FRITZ!Box przy użyciu danych dostępowych można korzystać z u na wszystkich podłączonych komputerach. Uruchom przeglądarkę internetową. Wpisz adres internetowy.

Box za pomocą indywidualnych danych dostępowych do u: Uruchom kreator konfiguracji w interfejsie użytkownika. Po pierwszym wpisaniu adresu fritz.box kreator otwiera się automatycznie.

14 WLAN WPS DSL WLAN Info Port USB Do portu USB urządzenia FRITZ!Box można przyłączać różne urządzenia USB. Wszystkie komputery podłączone do urządzenia FRITZ!Box mogą korzystać z dostępu do zdjęć, muzyki, filmów lub dokumentacji znajdujących się w podłączonych pamięciach USB. korzystać z podłączonej drukarki.

Wszystkie komputery podłączone do urządzenia FRITZ!

15 Wskaźnik stanu diody urządzenia FRITZ!Box Power/DSL WLAN Info świeci stałym światłem Urządzenie jest zasilane, łącze DSL jest gotowe do pracy. Nawiązane jest połączenie telefoniczne za pośrednictwem u. Połączenie telefoniczne za pośrednictwem linii stacjonarnej. Funkcja WLAN jest włączona. Wyświetla się zdarzenie skonfigurowane przez użytkownika. Procedura Stick & Surf została zakończona. miga Urządzenie jest podłączone do zasilania, trwa nawiązywanie połączenia DSL lub połączenie DSL zostało przerwane. Są wiadomości w skrzynce odbiorczej poczty elektronicznej (ta funkcja musi być obsługiwana przez operatora). Są wiadomości w skrzynce odbiorczej poczty elektronicznej (ta funkcja musi być obsługiwana przez operatora). Zatwierdzanie nowych ustawień WLAN. Sieć bezprzewodowa jest włączana lub wyłączana. Procedura WPS jest w trakcie wykonywania lub została przerwana. Trwa aktualizacja oprogramowania firmware FRITZ!OS. Wyświetla się zdarzenie skonfigurowane przez użytkownika. Trwa procedura Stick & Surf. Logowanie bezprzewodowego telefonu () do FRITZ!Box. Miga na czerwono: wystąpił błąd. Wpisz w przeglądarce internetowej fritz.box i postępuj zgodnie ze wskazówkami.

Wyświetla się zdarzenie skonfigurowane przez użytkownika. Procedura Stick & Surf została zakończona.

16 Przewodnik serwisu klienta Gwarancja producenta Firma AVM oferuje gwarancję producenta na urządzenie FRITZ!Box. Warunki gwarancji są opisane w instrukcji obsługi. Warunki licencji Warunki licencji urządzenia FRITZ!Box znajdują się w interfejsie użytkownika w punkcie Informacje prawne. Utylizacja Urządzenia FRITZ!Box, zasilacza i kabla nie wolno usuwać wraz z odpadami domowymi. Po zakończeniu użytkowania należy je przekazać do punktu zbiórki zużytego sprzętu. Instrukcja obsługi Urządzenie FRITZ!Box jest opisane w szczegółowej instrukcji obsługi, która znajduje się na naszej stronie internetowej: FRITZ!Clips filmy wideo na temat urządzenia FRITZ!Box Wiele funkcji urządzenia FRITZ!Box jest zobrazowanych filmami wideo: avm.de/en/service/fritz.clips Urządzenie FRITZ!Box spełnia wymogi dyrektywy UE 1999/5/WE (w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych oraz wzajemnego uznawania ich zgodności), dyrektywy 2009/125/WE (ustanawiająca ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią) oraz dyrektywy 2011/65/UE (w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym). Zgodność urządzenia FRITZ!Box z wymienionymi dyrektywami jest potwierdzona znakiem CE. Pełna deklaracja zgodności CE znajduje się w instrukcji obsługi (PDF). Urządzenie FRITZ!Box jest przewidziane do użytku we wszystkich krajach Unii Europejskiej oraz w Szwajcarii, Norwegii, Liechtensteinie i Islandii. GUA 57 x 57 mm PEFC

Box, zasilacza i kabla nie wolno usuwać wraz z odpadami domowymi. Po zakończeniu użytkowania należy je przekazać do punktu zbiórki zużytego sprzętu. Instrukcja obsługi Urządzenie FRITZ!
