1 Podłączanie i korzystanie z u FRITZ!Box 7490

2 Zawartość opakowania Wskazówki bezpieczeństwa Power / DSL Fixed Line 1 FRITZ!Box zasilacz Podłączanie i korzystanie z u FRITZ!Box skrócona instrukcja obsługi 1 kabel sieciowy 1 kabel Y DSL/telefoniczny 1 adapter DSL RJ45/RJ11 (szary) 1 adapter telefoniczny RJ45/RJ11 (czarny) Nie należy instalować urządzenia FRITZ!Box podczas burzy. W razie burzy odłączyć FRITZ!Box od sieci elektrycznej i u. Szczeliny wentylacyjne urządzenia FRITZ!Box nie mogą być zasłonięte. Nie należy ustawiać FRITZ!Box na powierzchniach wrażliwych na działanie temperatury. Podłączyć FRITZ!Box do łatwo dostępnego gniazdka. Z urządzenia FRITZ!Box można korzystać tylko wewnątrz budynków. Przestrzegać wskazówkek bezpieczeństwa zawartych w instrukcji obsługi FRITZ!Box.

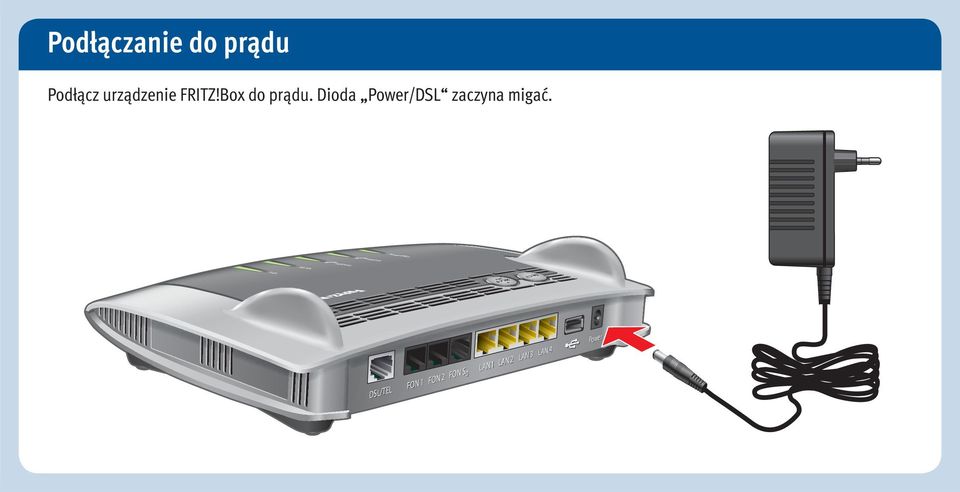

3 Festnetz Power/DSLL Podłączanie do prądu Podłącz urządzenie FRITZ!Box do prądu. Dioda Power/DSL zaczyna migać. DSL/TEL FON 1 FON 2 FON S 0 LAN1 LAN 1 LAN 2 LAN 2 LAN 3 LAN 3 LAN 4 LAN 4 Power Power

4 Określenie rodzaju łącza i wybór kabla DSL z linią telefoniczną DSL bez linii telefonicznej

5 Podłączanie splittera DSL Podłącz splitter DSL do gniazdka telefonicznego. Gniazdko telefoniczne Splitter DSL Te elementy nie są dostarczane wraz z urządzeniem FRITZ!Box. Dostarcza je dostawca usług telekomunikacyjnych.

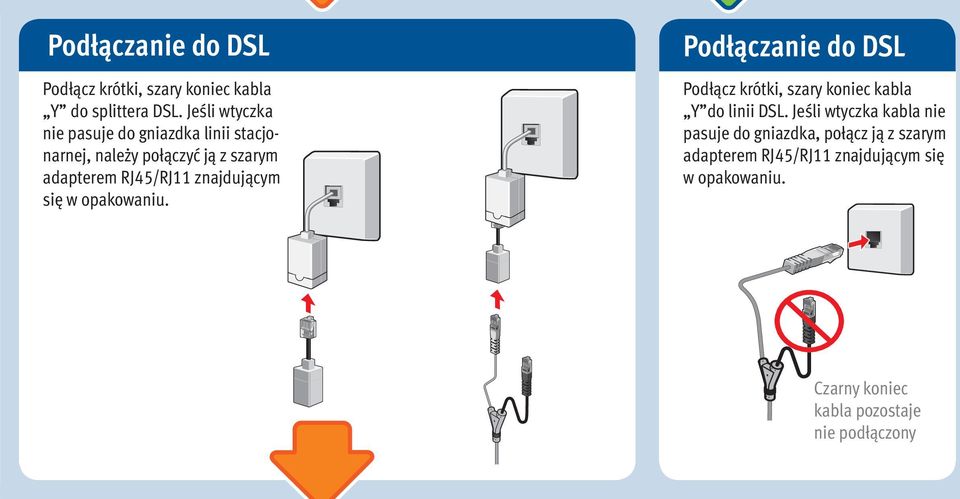

6 Podłączanie do DSL Podłącz krótki, szary koniec kabla Y do splittera DSL. Jeśli wtyczka nie pasuje do gniazdka linii stacjonarnej, należy połączyć ją z szarym adapterem RJ45/RJ11 znajdującym się w opakowaniu. Podłączanie do DSL Podłącz krótki, szary koniec kabla Y do linii DSL. Jeśli wtyczka kabla nie pasuje do gniazdka, połącz ją z szarym adapterem RJ45/RJ11 znajdującym się w opakowaniu. Czarny koniec kabla pozostaje nie podłączony

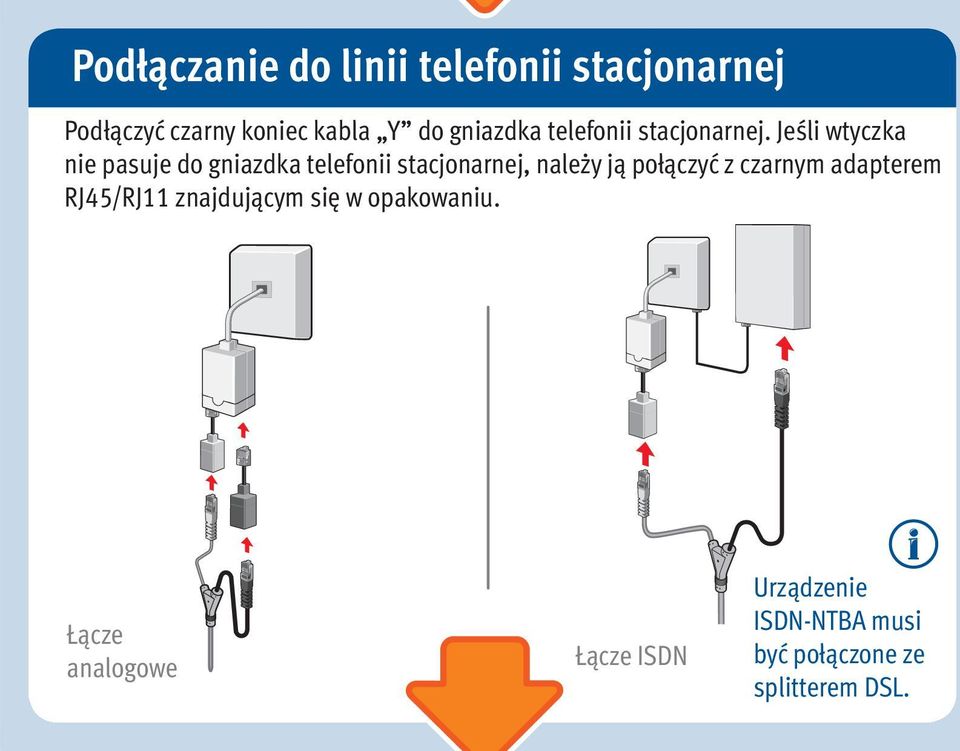

7 Podłączanie do linii telefonii stacjonarnej Podłączyć czarny koniec kabla Y do gniazdka telefonii stacjonarnej. Jeśli wtyczka nie pasuje do gniazdka telefonii stacjonarnej, należy ją połączyć z czarnym adapterem RJ45/RJ11 znajdującym się w opakowaniu. Łącze analogowe Łącze ISDN Urządzenie ISDN-NTBA musi być połączone ze splitterem DSL.

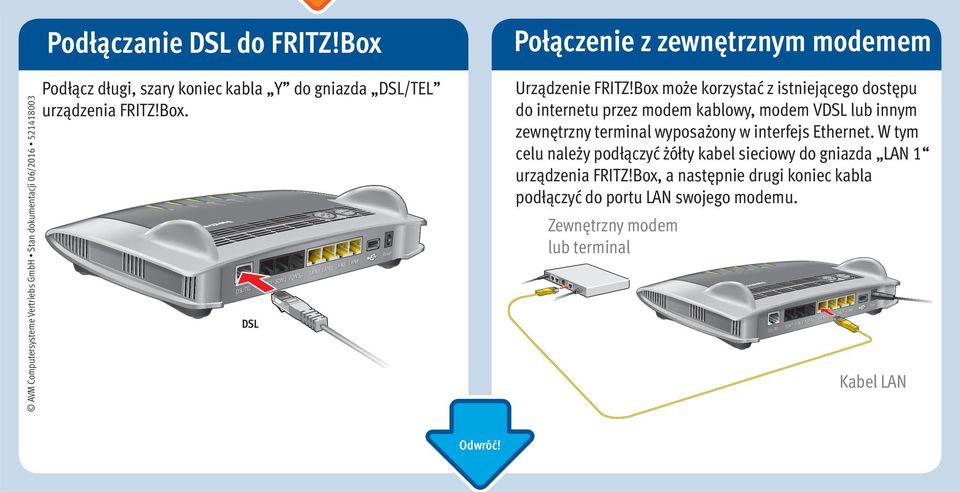

8 Fixed Line Power/DSLL Festnetz Power/DSLL AVM Computersysteme Vertriebs GmbH Stan dokumentacji 06/ Podłączanie DSL do FRITZ!Box Podłącz długi, szary koniec kabla Y do gniazda DSL/TEL urządzenia FRITZ!Box. DSL/TEL T FON 1 FON 2 FON S 0 LAN1 DSL LAN 1 LAN 2 LAN 2 LAN 3 LAN 3 LAN 4 Power LAN 4 Power Połączenie z zewnętrznym modemem Urządzenie FRITZ!Box może korzystać z istniejącego dostępu do internetu przez modem kablowy, modem VDSL lub innym zewnętrzny terminal wyposażony w interfejs Ethernet. W tym celu należy podłączyć żółty kabel sieciowy do gniazda LAN 1 urzą dzenia FRITZ!Box, a nastę pnie drugi koniec kabla podłą czyć do portu LAN swojego modemu. Zewnętrzny modem lub terminal DSL/TEL FON 1 FON 2 FON S 0 LAN1 LAN 1 LAN 2 LAN 2 LAN 3 LAN 3 LAN 4 Power LAN 4 Power Kabel LAN Odwróć!

9 Festnetz Power/DSLL Festnetz Power/DSLL Podłączanie telefonów przewodowych Podłącz telefony analogowe do gniazd FON 1 i FON 2. Podłącz telefony ISDN do gniazda FON S 0. EL FON 1 FON 2 FON 2 FON S 0 LAN1 DSL/TEL /TEL FON ON 11 FONN 22 FONS0 S 0 LAN1 LAN 1 LAN LAN 2 LAN 1 LAN 2 LAN 2 LAN 3 LAN 3 LAN 4 LAN 4 Power Power FON ON 1 FON 2 FON S 0 LAN1 LAN 1 LAN 2 LAN 2 LAN 3 LAN 3 LAN 4 LAN 4 DSL/TEL D /TEL FON 1 FON 2 FON S 0 LAN1 LAN 1 LAN 2 LAN 2 LAN 3 LAN 3 LAN 4 LAN 4 Power Power

10 Rejestracja telefonów bezprzewodowych () Ustaw telefon w tryb rejestracji. Wpisz w telefonie kod PIN urządzenia FRITZ!Box (domyślny kod to 0000 ). Naciśnij i przytrzymaj przez ok. 10 sekund przycisk na urządzeniu FRITZ!Box, aż zacznie migać dioda. Telefon został zalogowany. Logowanie 10 sekund Power / DSL Fixed Line FRITZ!Box umożliwia zarejestrowanie do 6 telefonów.

11 W LAN Podłączanie komputera przez szybką konfigurację za pomocą () Komputery obsługujące z systemem operacyjnym Windows 8.1, 8, 7 lub Vista, smartfony z systemem Android oraz tablety można połączyć z urządzeniem FRITZ!Box, wykonując szybką konfigurację za pomocą. Kliknij na symbol umieszczony na pasku zadań systemu Windows. Na ekranie wyświetli się lista sieci bezprzewodowych. Wybierz sieć bezprze-wodową urządzenia FRITZ!Box 7490 i kliknij Połącz. Wciśnij przycisk / na urządzeniu FRITZ!Box 7490 do momentu, aż zacznie migać dioda. Power / DSL Festnetz Połączenie zostało nawiązane.

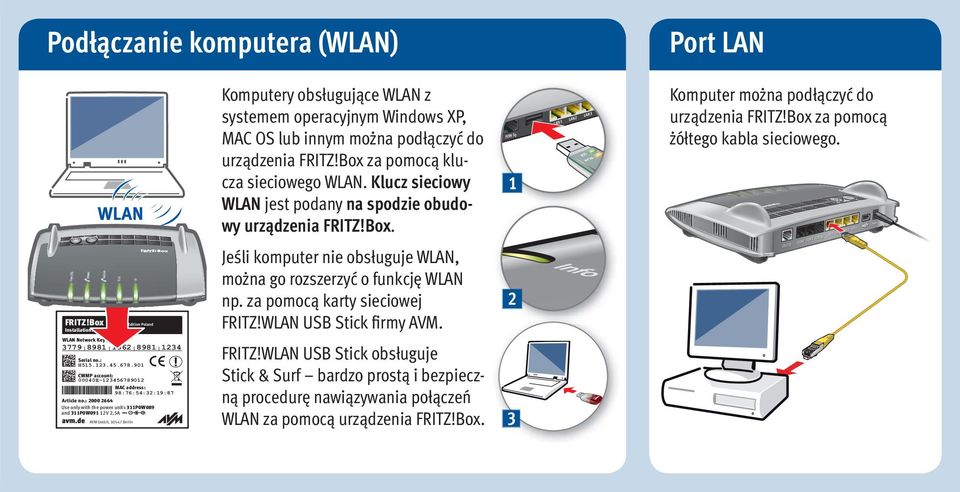

12 Podłączanie komputera () Komputer można podłączyć do urządzenia FRITZ!Box za pomocą żółtego kabla sieciowego. 1 Power/D SLL Fixed Line Pow Powerer DEC T tz WLAAN net Fixed Line Installation: fo FRITZ!Box 7490 Edition Poland In Power / DSL SL /TEELL L/T DS DSL/T Jeśli komputer nie obsługuje, można go rozszerzyć o funkcję np. za pomocą karty sieciowej FRITZ! USB Stick firmy AVM. 2 Network Key (WPA2): Serial no.: H CWMP account: 00040E MAC address: 98:76:54:32:19:87 Article no.: Use only with the power units 311P0W089 and 311P0W091 12V 2,5A AVM GmbH, Berlin FRITZ! USB Stick obsługuje Stick & Surf bardzo prostą i bezpieczną procedurę nawiązywania połączeń za pomocą urządzenia FRITZ!Box. DEC T Komputery obsługujące z systemem operacyjnym Windows XP, MAC OS lub innym można podłączyć do urządzenia FRITZ!Box za pomocą klucza sieciowego. Klucz sieciowy jest podany na spodzie obudowy urządzenia FRITZ!Box. Port LAN 3 FO FONN SS00 FO FONN 22 FO FONN 11 LAN LAN44 LAN LAN33 LAN LAN22 LAN LAN11

13 Interfejs użytkownika Graficzny interfejs użytkownika FRITZ!Box pozwala na konfigurowanie routera za pomocą wygodnych kreatorów, zarządzanie urządzeniem oraz sprawdzanie historii połączeń. Uruchom przeglądarkę internetową. Wpisz w polu adresu Konfiguracja W celu skonfigurowania urządzenia FRITZ!Box za pomocą indywidualnych danych dostępowych do u: Uruchom kreator konfiguracji w interfejsie użytkownika. Po pierwszym wpisaniu adresu kreator otwiera się automatycznie. Postępuj zgodnie z instrukcjami na ekranie. Życzymy przyjemnego surfowania w Internecie za pomocą FRITZ!Box. Ciesz się em Po skonfigurowaniu urządzenia FRITZ!Box przy użyciu danych dostępowych można korzystać z u na wszystkich podłączonych komputerach. Uruchom przeglądarkę internetową. Wpisz adres internetowy.

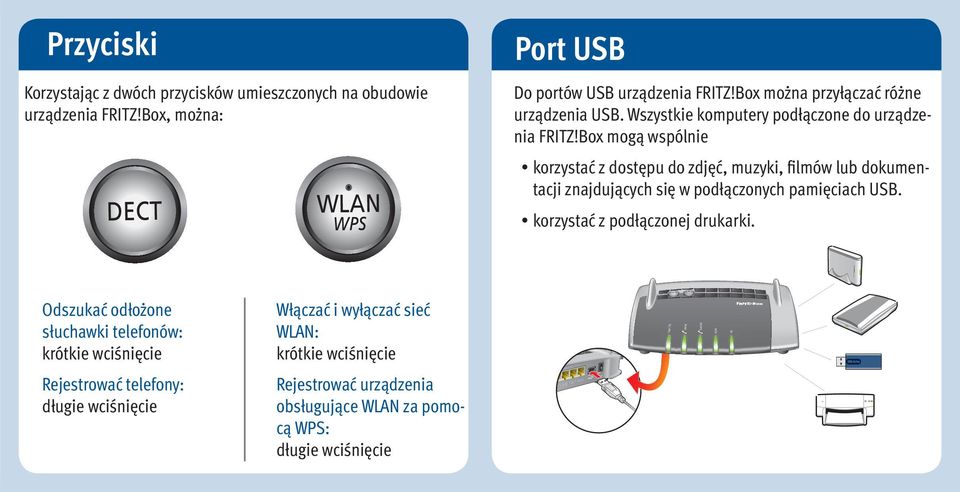

14 Przyciski Korzystając z dwóch przycisków umieszczonych na obudowie urządzenia FRITZ!Box, można: Port USB Do portów USB urządzenia FRITZ!Box można przyłączać różne urządzenia USB. Wszystkie komputery podłączone do urządzenia FRITZ!Box mogą wspólnie korzystać z dostępu do zdjęć, muzyki, filmów lub dokumentacji znajdujących się w podłączonych pamięciach USB. korzystać z podłączonej drukarki. Odszukać odłożone słuchawki telefonów: krótkie wciśnięcie Włączać i wyłączać sieć : krótkie wciśnięcie Power / DSL Fixed Line Rejestrować telefony: długie wciśnięcie Rejestrować urządzenia obsługujące za pomocą : długie wciśnięcie AN 1 LAN2 LAN 2 LAN 3 LAN 3 LAN 4 Power LAN 4 Power

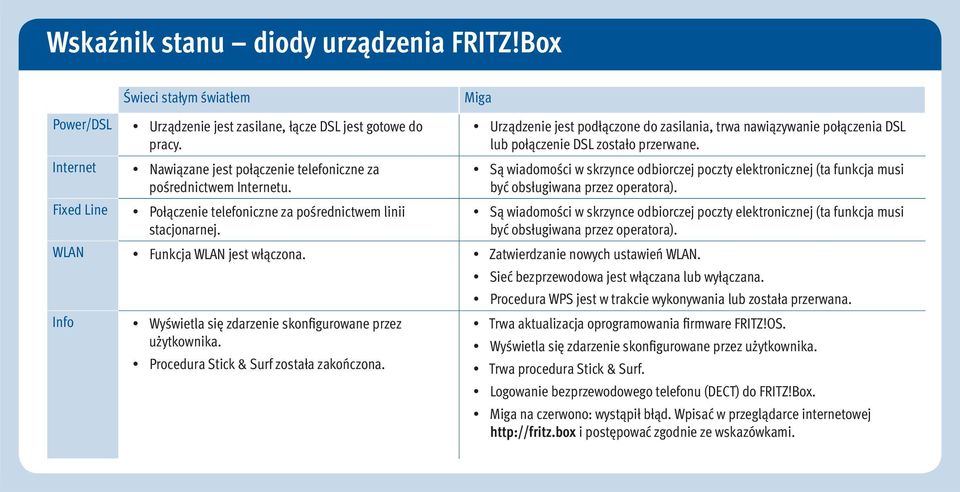

15 Wskaźnik stanu diody urządzenia FRITZ!Box Power/DSL Fixed Line Świeci stałym światłem Urządzenie jest zasilane, łącze DSL jest gotowe do pracy. Nawiązane jest połączenie telefoniczne za pośrednictwem u. Połączenie telefoniczne za pośrednictwem linii stacjonarnej. Funkcja jest włączona. Wyświetla się zdarzenie skonfigurowane przez użytkownika. Procedura Stick & Surf została zakończona. Miga Urządzenie jest podłączone do zasilania, trwa nawiązywanie połączenia DSL lub połączenie DSL zostało przerwane. Są wiadomości w skrzynce odbiorczej poczty elektronicznej (ta funkcja musi być obsługiwana przez operatora). Są wiadomości w skrzynce odbiorczej poczty elektronicznej (ta funkcja musi być obsługiwana przez operatora). Zatwierdzanie nowych ustawień. Sieć bezprzewodowa jest włączana lub wyłączana. Procedura jest w trakcie wykonywania lub została przerwana. Trwa aktualizacja oprogramowania firmware FRITZ!OS. Wyświetla się zdarzenie skonfigurowane przez użytkownika. Trwa procedura Stick & Surf. Logowanie bezprzewodowego telefonu () do FRITZ!Box. Miga na czerwono: wystąpił błąd. Wpisać w przeglądarce internetowej i postępować zgodnie ze wskazówkami.
