1 Xella systemy suchej zabudowy Oddział w Polsce Ul. Migdałowa 4 PL Warszawa Tel: (9) Fax: FERMACELL Konstrukcje ścian, stropów i podłóg FERMACELL i XELLA są zastrzeżonymi żnakami towarowymi. Wydanie aktualne. Wersja Infolinia: (9) Poniedziałek-Piątek godz do Na życzenie wysyłamy materiały informacyjne FERMACELL: Tel: (9) Fax: fermacell-pl@xella.com

2 8.3 Rozstawy elementów mocujących w stropach Grubość płyt/ Klamry * ** Klamry rozprężne * Wkręty samogwintujące Wkręty samogwintujące konstrukcja Długość 30 mm dla10 mm Długość mm FERMACELL FERMACELL 35 mm dla 12,5 mm dla płyty 10 mm 3,9 x 30 mm 3,9 x 45 mm Rozstaw Zużycie Rozstaw Zużycie Rozstaw Zużycie Rozstaw Zużycie [cm] [szt./m2] [cm] [szt./m2] [cm] [szt./m2] [cm] [szt./m2] Drewno 1 warstwa 10 mm ,5 mm Drewno 2 warstwy 1. warstwa: 10 mm warstwa do konstrukcji nośnej*** warstwa: 12,5 mm warstwa do 1 warstwy Metal 1 warstwa 10 mm ,5 mm Metal 2 warstwy 1. warstwa: 10 mm warstwa do konstrukcji nośnej warstwa: 12,5 mm warstwa do 1 warstwy * wymiary klamer: średnica 1,5 mm, szerokość środnika 10 mm. Klamry ocynkowane i żywicowane. ** Długość klamer obowiązuje dla ą warstwy (przy transporcie prefabrykatów ściennych stosować klamry o długości o 10 % większej niż wyliczona). *** Długość klamer +15 mm. 8.3 Regulujące wilgotność i izolujące akustycznie Będące elementem konstrukcyjnym Łatwe w obróbce Sprawne mocowanie Klejenie spoin Korzystny współczynnik dyfuzji pary wodnej oraz dobra dźwiękoizolacyjność stwarzają idealne warunki mieszkaniowe. Stosowane jako poszycie ściany wg Dopuszczenia Z oraz jako poszycie stropów podwieszonych i stropodachów wg Dopuszczenia Z Zarysowanie, piłowanie, łamanie, struganie, wiercenie, frezowanie, szlifowanie. Do konstrukcji nośnej wkrętami lub klamrami, do muru klejem gipsowym FERMACELL. Klej do spoin jednocześnie klei i wypełnia spoiny. Spoina osiąga również poza profilem wytrzymałość płyty. Na ścianę, strop, podłogę FERMACELL oferuje rozwiązanie zabudowy wnętrz każdego przeznaczenia. Konstrukcje FERMACELL wykonywane są racjonalnie i szybko. Bez przerw technologicznych na wyschnięcie, czysto i bez problemów obciążeniowych. FERMACELL to kompletny program zabudowy, od piwnicy aż po dach, w starym i nowym budownictwie, dla rozwiązań cząstkowych i całych obiektów: poręczna płyta jednoosobowa, o wymiarach 150 x 100 cm, grubości 10 mm, do poszycia stropu, bezpiecznej zabudowy strychu i remontów. płyty FERMACELL o wymiarach typowych w budownictwie, dopasowane do wysokości pomieszczeń, o grubościach mm do budowy lekkich ścian działowych o doskonałych właściwościach. Na życzenie dostępne są płyty o specjalnych wymiarach do 254 x 600 cm. tłumiące dźwięki uderzeniowe, ocieplające, nierozprzestrzeniające ognia elementy jastrychowe do renowacji starych i nowych budynków. ocieplające płyty zespolone o różnych grubościach i wymiarach 150 x 100 cm. Do renowacji starych budynków jak też do nowego budownictwa. paleta osprzętu zapewniająca optymalne efekty, dostosowana do specyficznego składu produktów Płyty gipsowo-włóknowe FERMACELL Wymiary Elementy jastrychowe FERMACELL Typ Konstrukcja Grubość 2 E 11 2 x 10 mm FERMACELL 20 mm 2 E 13 2 x 10 mm FERMACELL + 20 mm styropian 40 mm 2 E 14 2 x 10 mm FERMACELL + 30 mm styropian 50 mm 2 E 22 2 x 12,5 mm FERMACELL 25 mm 2 E 31 2 x 10 mm FERMACELL + 10 mm płyta pilśniowa 30 mm 2 E 32 2 x 10 mm FERMACELL + 10 mm wełna mineralna 30 mm Wymiary: 1,50 x 0,50 m = 0,75 m2 Grubości 10 12, mm mm mm mm Masa/ 11, m2 kg kg kg kg 150 x 100 cm 200 x 120 cm 250 x 120 cm 260 x 120 cm 270 x 120 cm 300 x 120 cm Inne wymiary Na życzenie standardowe płyty o szerokości 124,9 cm Płyty zespolone FERMACELL Sumaryczna Grubość Styropian grubość płyty płyty FERMACELL 30 mm 10 mm 20 mm 40 mm 10 mm 30 mm 50 mm 10 mm 40 mm 60 mm 10 mm 50 mm Wymiary: 1,50 x 1 m = 1,5 m2 Wszystkie grubości dostępne także z paroizolacją (folia aluminiowa 0,05 mm) 42 3

3 Płyty gipsowo-włóknowe FERMACELL Dane techniczne Dane techniczne Tolerancje wymiarów przy stałej wilgotności dla wymiarów standardowych Szerokość, długość Różnica przekątnych Grubość 10/2,5/15/18 Dane techniczne ±1 mm 2 mm ± 0,3 mm Gęstość (wielkość do obliczeń statycznych) 1150 ± 50 kg/m3 Współczynnik przenikania pary wodnej μ 13 Strumień cieplny 0,32 W/mK Pojemność cieplna c 1,1 kj/kgk Twardość w skali Brinella 30 N/mm2 Pęcznienie po 24 godz. w kontakcie z wodą < 2 % Współczynnik wydłużenia termicznego 0,001 %/K Pęcznienie/rozszerzanie przy zmianie relatywnej wilgotności powietrza o 30 % (20 C) 0,25 mm/m Średnia wilgotność przy relatywnej wilgotności powietrza 65 % i 20 C 1,3 % Klasyfikacja ogniowa wg PN EN A 2 Wartość ph 7 8 Wartości modułów do obliczeń w N/mm 2 wg ETA-03/0050 Moduł E na zginanie prostopadle do płaszczyzny płyty E Bxy / E m,mean 3800 Moduł E na zginanie w płaszczyźnie płyty E Bxz / E m, mean 3800 Moduł na rozciąganie E Z / E t,mean 3800 Moduł E na ściskanie E D / E c,mean 3800 Moduł na ścinanie przy zginaniu prostopadle do płaszczyzny płyty G xy / G mean 1600 Moduł na ścinanie w płaszczyźnie płyty G xz / G mean 1600 Naprężenia dopuszczalne w N/mm 2 Zginanie prostopadle do płaszczyzny płyty Bxy 1,2 Zginanie w płaszczyźnie płyty Bxz 1,1 Rozciąganie w płaszczyźnie płyty Zx 0,5 Ściskanie w płaszczyźnie płyty Dx 2,0 Ściskanie prostopadle do płaszczyzny płyty D 2,5 Ścinanie w płaszczyźnie płyty zx 0,3 Ścinanie prostopadle do płaszczyzny płyty xy 0,6 Charakterystyczne parametry wytrzymałości i sztywności Grubość płyt w mm płyt gipsowo-włóknowych wg ETA-03/ , Parametry wytrzymałości Zginanie f m,k 4,6 4,3 4,0 3,6 Ścinanie f v,k 1,9 1,8 1,7 1,6 Parametry sztywności Zginanie f m,k 4,3 4,2 4,1 4,0 Rozciąganie f t,k 2,5 2,4 2,4 2,3 Ściskanie f c,k 8,5 8,5 8,5 8,5 Ścinanie f v,k 3,7 3,6 3,5 3,4 Szczegółowe informacje dotyczące płyt zawiera Aprobata Techniczna ETA-03/0050 Spis treści 1 FERMACELL: przeskok do technologii gipsowo-włóknowej 2 Dane techniczne 3 Konstrukcje ścian 3.1 Ściany szkieletowe FERMACELL o stalowej konstrukcji z wypełnieniem Ściany szkieletowe FERMACELL o stalowej konstrukcji bez wypełnienia pustki Ściany szkieletowe FERMACELL o drewnianej konstrukcji z wypełnieniem pustki Ściany szkieletowe FERMACELL o drewnianej konstrukcji bez wypełnienia pustki Ściany szkieletowe FERMACELL nośne, wewnętrzne z wypełnieniem pustki Ściany szkieletowe FERMACELL nośne, zewnętrzne/wewnętrzne bez wypełnienia pustki Ściany szkieletowe FERMACELL nośne, zewnętrzne, ogniowe Ściany szkieletowe FERMACELL nośne, zewnętrzne Obudowy ścian, ściany szachtów FERMACELL o stalowej konstrukcji Ściany szkieletowe FERMACELL o stalowej konstrukcji, ogniowe Obudowa przewodów spalinowych Obudowy ścian 4.1 Obudowy ścian FERMACELL o stalowej konstrukcji Obudowy ścian FERMACELL o drewnianej konstrukcji Suchy tynk z płyt gipsowo-włóknowych FERMACELL Suchy tynk z płyt zespolonych FERMACELL Stropy / Dachy 5.1 Sufity podwieszone z płyt FERMACELL o stalowej i drewnianej konstrukcji, samodzielne Sufity podwieszone FERMACELL o stalowej i drewnianej konstrukcji, współpracujące ze stropami Stropy drewniane, belkowe Dachy FERMACELL Podłogi 6.1 Suche jastrychy FERMACELL Dźwiękoizolacyjność 7.1 Suche jastrychy FERMACELL na drewnianych stropach belkowych Suche jastrychy FERMACELL podwyższona izolacyjność izolacyjny system FERMACELL Suche jastrychy FERMACELL poprawa dźwiękoizolacyjności na stropach masywnych Rozstawy konstrukcji ścian i elementów mocujących ścian 8.1 Rozstawy osiowe konstrukcji ścian Rozstawy elementów mocujących w ścianach Rozstawy elementów mocujących w stropach Obciążenia użytkowe ścian i stropów 9.1 Lekkie obciążenia punktowe ścian Lekkie i średnie obciążenia wspornikowe Obciążenia użytkowe poszycia stropów Patrz przypisy na końcu. 4 5

4 Ściany szkieletowe FERMACELL 3.1 Ściany szkieletowe FERMACELL o stalowej konstrukcji z wypełnieniem pustki Symbol Rysunek Grubość ściany Konstrukcja (13) Poszycie FERMACELL Wełna mineralna (1) Max. wysokość ściany [cm] Masa Współczynnik izola- Klasa odporności Norma ognio- Klasa odp. cyjności akustycznej ogniowej wego (5) z każdej strony grubość/gęstość Obszar zastosowania (7) ogniowej (8) jednostkowa R (3) w,r R (12) L,w,R [mm] (UW - CW) [mm] [mm] / [kg/m3] I II [kg/m2] [db] [db] 1 S x 06 12,5 40/ EI 30 EN 60/ REI x 06 40/ / S (9) 2 x 75 x 06 12,5 40/ (4) 57 EI 30 EN 185 (10) (11) (4) S x 06 12,5 + 12, / EI 30 EN 1 S x 06 12,5 70/ EI 60 EN x REI x / S x 75 x 06 12,5 70 x 30 lub EI 60 EN 2 x 60/30 1 S x ,5 60/30 450/ / EI 90 EN x / / x / /

5 Ściany szkieletowe FERMACELL 3.1 Ściany szkieletowe FERMACELL o stalowej konstrukcji z wypełnieniem pustki Symbol Rysunek Grubość ściany Konstrukcja (13) Poszycie FERMACELL Wełna mineralna (1) Max. wysokość ściany [cm] Masa Współczynnik izola- Klasa odporności Norma Obszar Klasa odp. cyjności akustycznej ogniowej (5) z obu stron grubość/gęstość zastosowania (7) ogniowej (8) jednostkowa R w,r (3) R L,w,R (12) [mm] (UW - CW) [mm] [mm] / [kg/m3] I II [kg/m2] [db] [db] 1 S (9) 2 x 75 x 06 12, /30 400/450 (9) 350/400 (9) EI 90 EN S x / EI 90 EN x S 34/ x 06 12, / /63 EI 90 EN i 12, S 34/ x 06 12, / F 120-A DIN 1 S x 06 12,5 + 12,5 60/60 450/ / EI 120 EN x 06 i 500/ / REI x ,5 550/ / S (11) 2 x 75 x ,5 80/50 500/650 (11) 425/600 (11) EI 120 EN 1 S x 06 12,5 + 12, /50 450/ / / F 120-A DIN x 06 80/50 500/ / / F 180-A x / / S (11) 2 x 75 x 06 12,5 + 12, /50 500/650 (11) 425/600 (11) 500/ F 180-A DIN 8 9

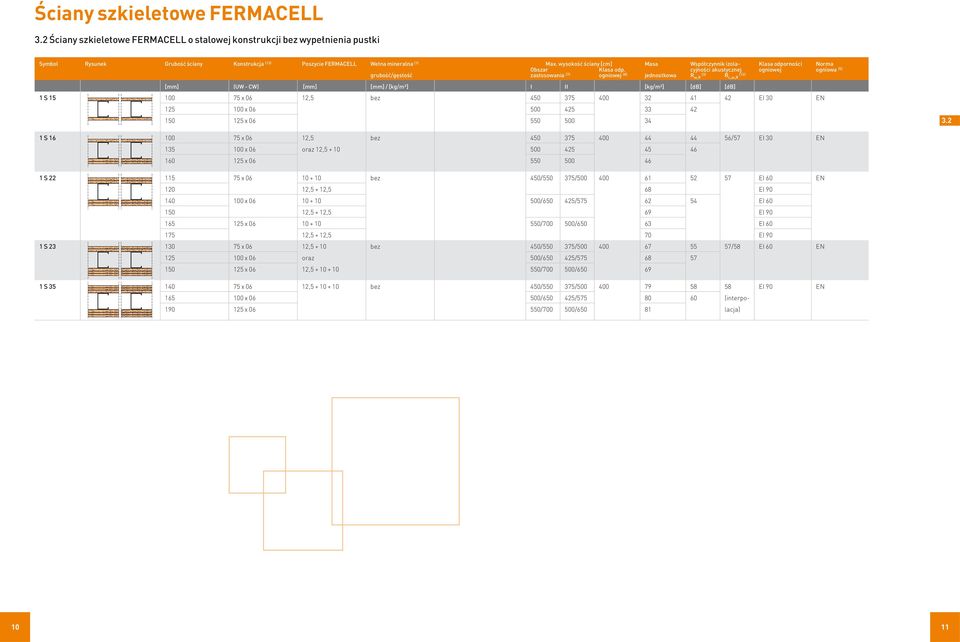

6 Ściany szkieletowe FERMACELL 3.2 Ściany szkieletowe FERMACELL o stalowej konstrukcji bez wypełnienia pustki Symbol Rysunek Grubość ściany Konstrukcja (13) Poszycie FERMACELL Wełna mineralna (1) Max. wysokość ściany [cm] Masa Współczynnik izola- Klasa odporności Norma Obszar Klasa odp. cyjności akustycznej ogniowej ogniowa (5) grubość/gęstość zastosowania (7) ogniowej (8) jednostkowa R w,r (3) R L,w,R (12) [mm] (UW - CW) [mm] [mm] / [kg/m3] I II [kg/m2] [db] [db] 1 S x 06 12,5 bez EI 30 EN x x S x 06 12,5 bez /57 EI 30 EN x 06 oraz 12, x S x bez 450/ / EI 60 EN ,5 + 12,5 68 EI x / / EI ,5 + 12,5 69 EI x / / EI ,5 + 12,5 70 EI 90 1 S x 06 12, bez 450/ / /58 EI 60 EN x 06 oraz 500/ / x 06 12, / / S x 06 12, bez 450/ / EI 90 EN x / / (interpo x / / lacja) 10 11

7 Ściany szkieletowe FERMACELL 3.3 Ściany szkieletowe FERMACELL o drewnianej konstrukcji z wypełnieniem pustki Symbol Rysunek Grubość Konstrukcja (13) Poszycie Wełna mineralna (1) Max. wysokość ściany [cm] Masa Współczynnik izola- Klasa odporności Norma Obszar Klasa odp. cyjności akustycznej ogniowej ogniowa (5) ściany Słupek Oczep/podwalina FERMACELL grubość/gęstość zastosowania (7) ogniowej (8) jednostkowa R w,r (3) R L,w,R (12) [mm] (mm) [mm] [mm] [mm] / [kg/m3] I II [kg/m2] [db] [db] 1 H /60 40/60 12,5 40/ F 30-B DIN /80 40/ H /60 40/ / F 60-B DIN /80 40/ H /60 40/60 12, / F 90-B DIN /80 40/ H /70 30/70 12, / z 61 F 90-B DIN paskami Jednostronnie łaty poziome 54 bez 30/50 z/bez pasków paskami filcu 1 H /60 40/60 12, / (4) 61 F 90-B DIN /80 40/ Ściany szkieletowe FERMACELL o drewnianej konstrukcji bez wypełnienia pustki Symbol Rysunek Grubość Konstrukcja (13) Poszycie Wełna mineralna (1) Max. wysokość ściany [cm] Masa Współczynnik izola- Klasa odporności Norma Obszar Klasa odp. cyjności akustycznej ogniowej ogniowa (5) ściany Słupek Oczep/podwalina FERMACELL grubość/gęstość zastosowania (7) ogniowej (8) jednostkowa R w,r (3) R L,w,R (12) [mm] (mm) [mm] [mm] [mm] / [kg/m3] I II [kg/m2] [db] [db] 1 H /60 40/60 12,5 bez* F 30-B DIN 40/80 40/ H /60 40/60 12,5 oraz bez* F 30-B DIN 40/80 40/80 12, H /60 40/ bez* F 60-B DIN 40/80 60/ H /80 50/80 12, bez* F 90-B DIN H /80 50/80 12, bez* F 90-B DIN Jednostronnie łaty poziome 30/50 z/bez paskami filcu *lub z wypełnieniem min klasy B

8 Ściany szkieletowe FERMACELL 3.5 Ściany szkieletowe FERMACELL nośne, wewnętrzne z wypełnieniem pustki Symbol Rysunek Grubość Konstrukcja (13) Poszycie Wełna mineralna (1) Naprężenie Max wysokość Masa Współczynnik izola- Klasa odporności Norma (5) dopusz- ściany nośnej, cyjności akustycznej ogniowej ściany Słupek Oczep/podwalina FERMACELL grubość/gęstość czalne usztywniającej jednostkowa R w,r (3) R w,r (12) [mm] [mm] [mm] [mm] [mm] / [kg/m3] [N/mm2] [cm] [kg/m2] [db] [db] 1 HT /80 40/80 12,5 40/30 2, REI 45 EN REW 45 1 HT , /80 40/ /30 2, REI 45 EN 12,5 80/50 wełna drzewna 40 REW 45 STEICOFLEX REI 30 1 HT /120 45/ /30 2, REI 60 EN 1 HT /100 60/ /30 2, REI 90 EN HT 32-2 ok /140 60/140 12,5 + 12,5 140/30 2, F 90-B DIN 12,5 + 12,5 plus jednostronnie profil TPS 1 HT ok /140 60/140 12,5 + 12,5 140/30 2,0 350 ok REI 90 EN 12,5 + 12,5 plus jednos- Ekofiber F 90-B DIN tronnie profil TPS Termex 1 HT /100 60/ /30 2, ok.61 F 90-B DIN + 45/ /100 60/ / Ściany szkieletowe FERMACELL nośne, zewnętrzne/wewnętrzne bez wypełnienia pustki Przedstawione konstrukcje ścienne są jedynie wybranymi przykładami z wielu możliwych. Kompletny program ścian zawiera. Symbol Rysunek Grubość Konstrukcja (13) Poszycie Wełna mineralna (1) Naprężenie Max wysokość Masa Współczynnik izola- Klasa odporności Norma (5) dopusz- ściany nośnej, cyjności akustycznej ogniowej ściany Słupek Oczep/podwalina FERMACELL grubość/gęstość czalne usztywniającej jednostkowa R w,r (3) R w,r (12) [mm] [mm] [mm] [mm] [mm] / [kg/m3] [N/mm2] [cm] [kg/m2] [db] [db] 1 HT /80 60/80 12,5 bez 2, REI 45 EN 1 HT /80 40/80 15 bez 2, REI 45 EN REW 45 1 HT /80 50/80 12,5 + 12,5 bez lub mat. min 2, F 60-B DIN klasy B

9 Ściany szkieletowe FERMACELL 3.7 Ściany szkieletowe FERMACELL nośne, zewnętrzne, ogniowe Symbol Rysunek Grubość Konstrukcja (13) Poszycie Wełna mineralna (1) Naprężenie Max wysokość Masa Współczynnik izola- Klasa odporności Norma (5) dopusz- ściany nośnej, cyjności akustycznej ogniowej ściany Słupek Oczep/podwalina FERMACELL grubość/gęstość czalne usztywniającej jednostkowa R w,r (3) R w,r (12) [mm] [mm] [mm] [mm] [mm] / [kg/m3] [N/mm2] [cm] [kg/m2] [db] [db] 1 HG ,5 60/100 60/100 12,5 100/30 2, F 30-B DIN F 90-B 1 HG /140 60/140 12,5 140 (23) 2,0 350 ok F 30-B DIN 12,5 + 12,5 + 12,5 min klasa B2 F 90-B 1 HG ,5 80/140 80/140 12,5 140 (23) 2,0 300 ok F 30-B DIN 15 Powerpanel HD min klasa B2 F 90-B Ściany szkieletowe FERMACELL nośne, zewnętrzne Symbol Rysunek Grubość Konstrukcja (13) Poszycie Wełna mineralna (1) Naprężenie Max wysokość Masa Współczynnik izola- Klasa odporności Norma (5) dopusz- ściany nośnej, cyjności akustycznej ogniowej ściany Słupek Oczep/podwalina FERMACELL grubość/gęstość czalne usztywniającej jednostkowa R w,r (3) R w,r (12) [mm] [mm] [mm] [mm] [mm] / [kg/m3] [N/mm2] [cm] [kg/m2] [db] [db] 1 HA /140 60/140 12,5 + paroizolacja 140/20 2, F 30-B DIN 12,5 + styropian EPS mm siatka, tynk 1 HA /140 60/140 12,5 + 12,5 140/30 2, F 90-B DIN bez 12,5 + 12,5 + wiatroizolacji wiatroizolacja 1 HA /160 60/160 12,5 + 12,5 160/30 2, REI 90 EN FERMACELL 15 Powerpanel HD 1 HA ,5 60/120 60/ Ekofiber 2,5 350 ok F 90-B DIN bez muru 12, Termex bez systemu Obudowa muru ocieplającego styropian 20 1 HA /140 60/ /30 2,0 350 ok F 90-B DIN z systemem 12,5 + system z systemem ocieplenia ocieplający 40 ocieplającym 16 17

10 Obudowy ścian, ściany szachtów FERMACELL 3.9 Obudowy ścian, ściany szachtów FERMACELL o stalowej konstrukcji Symbol Rysunek Grubość Konstrukcja (13) Poszycie Wełna mineralna (1) Max. wysokość ściany [cm] Masa Współczynnik izola- Klasa odporności Norma (5) Obszar Klasa odp. cyjności akustycznej ogniowej ściany Słupek FERMACELL grubość/gęstość zastosowania (7) ogniowej (8) jednostkowa Δ R w (16) [mm] (mm) [mm] [mm] / [kg/m3] I II [kg/m2] [db] 3 S 01 87,5 75 x 06 12,5 50/ ,5 100 x S 12 (19) 97,5 75 x 06 12, / / EI 30 EN 122,5 100 x / /400 klasyfikacja z obu stron 3 S 21 (19) x /30 -/400 -/ EI 90 od wew. EN x /30 -/450 -/400 EI 60 od zew. 3 S 31 (19) x x 12,5 60/ F 90-A DIN x / S 41 (19) 123 Profil Protektor 1 x 15 60/ EI120 (kierunek EN 98 x 26 x 0,7 2 x 12, tylko od środka)

11 Ściany szkieletowe FERMACELL 3.10 Ściany szkieletowe FERMACELL o stalowej konstrukcji, ogniowe Symbol Rysunek Grubość ściany Konstrukcja (13) Rodzaj Poszycie FERMACELL Wełna mineralna (1) Max. wysokość ściany [cm] Masa Współczynnik izola- Klasa odporności Norma (5) Kl. odp. cyjności akustycznej ogniowej ściany z każdej strony grubość/gęstość Obszar zast. (7) ogniowej (8) jednostkowa R (3) w,r (12) R w,r R L,w,R [mm] (UW - CW) [mm] [mm] / [kg/m3] I II [kg/m2] [db] [db] [db] 4 S x 1,5 Nośna, 3x 12,5 100/ F 90-A DIN rozstaw max. dop. obc. 1x blacha profili 41,6 cm 50 kn/m stalowa 0,38 4 S x 06 Nienośna 3x 12,5 bez lub z mat bez izol F 90-A DIN x 06 1x blacha bez min. klasy B z izol. max profili stalowa 0,38 41,6 mm Obudowa przewodów spalinowych FERMACELL 3.11 Obudowa przewodów spalinowych Symbol Rysunek Konstrukcja (13) Poszycie Max wysokość obudowy Ciężar jednostkowy Klasa odporności Norma (5) FERMACELL na kondygnacji (cm) ogniowej mm mm kg/m 5 L x ,5 + 12, ,5 L 30 DIN 20 21

12 Obudowy ścian FERMACELL 4.1 Obudowy ścian FERMACELL o stalowej konstrukcji Symbol Rysunek Grubość Konstrukcja (13) Poszycie (17) Wełna mineralna (1) Max. wysokość ściany [cm] Masa Opór Współczynnik izola- Klasa odp. cyjności akustycznej ściany Słupek FERMACELL grubość/gęstość Obszar zastosowania (21) ogniowej jednostkowa cieplny (20) R (12) L,w,R [mm] [mm] [mm] [mm] / [kg/m3] I II [kg/m2] [m2 K/W ] [db] 3 WS CD 60 x 06 12,5 20/ , ,5 CW 50 x 06 50/ ,28 87,5 CW 75 x 06 3 WS CD 60 x 06 12,5 + 12,5 20/ , CW 50 x 06 50/ , CW 75 x Obudowy ścian FERMACELL o drewnianej konstrukcji Symbol Rysunek Grubość Konstrukcja (13) Poszycie (17) Wełna mineralna (1) Max. wysokość ściany [cm] Masa Opór Współczynnik izola- Klasa odp. cyjności akustycznej ściany drewniana FERMACELL grubość/gęstość Obszar zastosowania (21) ogniowej jednostkowa cieplny (20) R (12) L,w,R [mm] [mm] [mm] [mm] / [kg/m3] I II [kg/m2] [m2 K/W ] [db] 3 WH 01 42,5 30/50 12,5 30/ , ,5 40/60 40/20 1,03 72,5 60/40 60/ ,53 3 WH 02 52,5 30/50 12, / ,5 0, ,5 40/60 40/20 1,06 82,5 60/40 60/20 29,5 1, /50 12,5 + 12,5 30/ , /60 40/ , /40 60/20 1, Suchy tynk FERMACELL 4.3 Suchy tynk z płyt gipsowo-włóknowych Symbol Rysunek Grubość Poszycie Styropian Masa Max wysokość Opór Klasyfikacja obudowy [cm] obudowy FERMACELL grubość powierzchniowa Obszar zastosowania (7) cieplny (20) ogniowa [mm] [mm] [mm] [kg/m2] I II [m2 K/W ] 3 TP bez 12, ,03 A 2 12,5 12,5 bez Suchy tynk z płyt zespolonych Symbol Rysunek Grubość Poszycie Styropian Masa Max wysokość Opór Klasyfikacja obudowy [cm] obudowy FERMACELL grubość powierzchniowa Obszar zastosowania (7) cieplny (20) ogniowa [mm] [mm] [mm] [kg/m2] I II [m2 K/W ] 3 VP 01 (22) ,53 B , , ,5 1,

13 Sufity podwieszone z płyt FERMACELL 5.1 Sufity podwieszone z płyt FERMACELL o stalowej i drewnianej konstrukcji, samodzielne (47) Symbol Rysunek Oddziaływanie Konstrukcja Wysokość Wysokość Materiał Grubość Rozpiętość Wełna mineralna Masa Klasa odporności Norma (42) ognia Materiał, profil (43) konstrukcji (44) zawiesia (45) poszycia poszycia (46) grubość/gęstość (41) jednostkowa (49) ogniowej [mm] [mm] [mm] [mm] [mm] / [kg/m3] [kg/m2] 2 S 11 Od dołu Stal FERMACELL 2x bez 27 EI 30 EN CD 60 x x 12, S 11 Od dołu i od góry Stal 130 wg uznania FERMACELL 2x /30 28 EI 60 EN CD 60 x x 12, S 21 Od dołu Stal FERMACELL 3x 12,5 350 bez 39 EI 60 EN CD 60 x S 34 Od dołu Stal CD 60 x wg uznania FERMACELL x 12,5 500 bez/z wypeł- 51 F 90-A DIN 4x nieniem min 52 klasy B2 2 S 34 Od dołu i od góry Stal CD 60 x wg uznania FERMACELL x 12,5 500 bez/z wypeł- 52 F 90-A DIN 4x nieniem min 53 klasy B2 2 H 13 Od dołu Drewno 85 wg uznania FERMACELL 2x bez/z wypeł- 28 F 30-B DIN 40/ / x 12,5 435 nieniem min 37 klasy B2 2 H 23 Od dołu Drewno 95 wg uznania FERMACELL 3x bez/z wypeł- 46 F 60-B DIN 40/ /24 2x nieniem min 40 klasy B H 34 Od dołu Drewno 105 wg uznania FERMACELL x 12,5 500 bez/z wypeł- 57 F 90-B DIN 40/ /24 4x nieniem min 63 klasy B

14 Sufity podwieszone FERMACELL 5.2 Sufity podwieszone FERMACELL o stalowej i drewnianej konstrukcji, współpracujące ze stropami typu Ia, Ib, Ic Symbol Rysunek Typ strobu Konstrukcja Wysokość Wysokość Grubość Rozpiętość Wełna mineralna Masa Klasa odporności Norma Materiał, profil e (43) konstrukcji (44) zawiesia (45) poszycia grubość/gęstość (41) jednostkowa (49) ogniowej [mm] [mm] [mm] [mm] [mm] / [kg/m3] [kg/m2] 2 S 12 Ib, Ic Stal CD x bez 15 F 30-A DIN 60 x x 12, S 13 Ia Stal CD x 12,5 435 bez 18 F 30-A DIN 60 x 06 2 S 22 Ic Stal CD x bez 15 F 60-A DIN 60 x x 12, S 31 Ib, Ic Stal CD x na siatce 20 F 90-A DIN 60 x x 12, /ok S 33 Ic Stal CD x 12,5 435 bez 18 F 90-A DIN 60 x 06 2 S 41 Ic Drewno x bez 22 F 120-A DIN 40/ /24 2 H 15 Ib Drewno x bez 16 F 30-B DIN 40/ x 12, / H 16 Ia Drewno x 12,5 435 bez 19 F 30-B DIN 40/ /24 Stropy masywne typu Ia: 1. Stropy międzypiętrowe na belkach stalowych, swobodnych. Smukłość belek U/A=300 m-1. Przekrycie z płyt żelbetowych, kanałowych lub z płyt stropowych z betonu komórkowego. 2. Stropy gęstożebrowe z wypełnieniem z pustaków ceramicznych, betonowych lub bloków gazobetonowych. 3. Stropy gęstożebrowe z pustaków ceramicznych z górną warstwą z betonu komórkowego. 4. Stropy na belkach stalowych typu Kleina. Stropy masywne typu Ia: Stropy masywne typu Ib: Stropy międzypiętrowe na belkach stalowych, swobodnych. Płyta z betonu wylewanego na mokro, z płyt żelbetowych, prefabrykowanych z wylewkami na mokro lub bez, z płyt z betonu sprężonego. Stropy masywne typu Ib: Stropy masywne typu Ic: Stropy żelbetowe lub z betonu sprężonego z fragmentami z betonu komórkowego lub z cegieł tzn: 1. Stropy żelbetowe lub z betonu sprężonego. Beton standardowy. 2. Stropy prefabrykowane żelbetowe, kanałowe lub z betonu sprężonego, kanałowe. Beton standardowy. 3. Strop żelbetowy, belkowy. Beton standardowy. 4. Strop belkowo-żebrowy. Beton standardowy. 5. Strop żelbetowy, grzybkowy lub kasetonowy. Beton standardowy. Stropy masywne typu Ic: 26 27

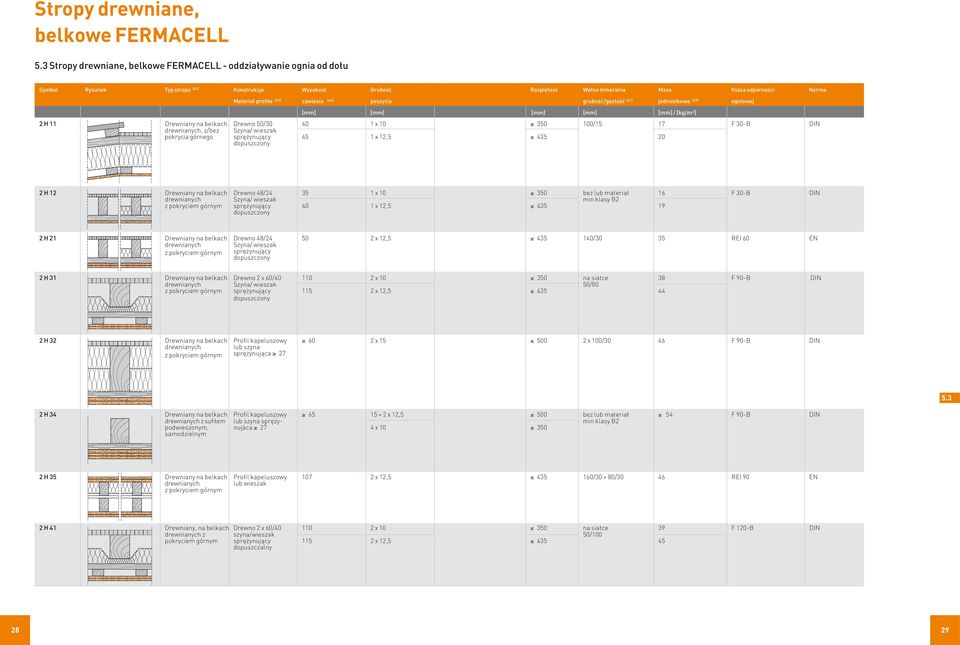

15 Stropy drewniane, belkowe FERMACELL 5.3 Stropy drewniane, belkowe FERMACELL - oddziaływanie ognia od dołu Symbol Rysunek Typ stropu (47) Konstrukcje Wysokość Grubość Rozpiętość Wełna mineralna Masa Klasa odporności Norma Materiał profile (43) zawiesia (44) poszycia grubość/gęstość (41) jednostkowa (49) ogniowej [mm] [mm] [mm] [mm] [mm] / [kg/m3] 2 H 11 Drewniany na belkach Drewno 50/ x /15 17 F 30-B DIN drewnianych, z/bez Szyna/ wieszak pokrycia górnego sprężynujący 45 1 x 12, dopuszczony 2 H 12 Drewniany na belkach Drewno 48/ x bez lub materiał 16 F 30-B DIN drewnianych Szyna/ wieszak min klasy B2 z pokryciem górnym sprężynujący 40 1 x 12, dopuszczony 2 H 21 Drewniany na belkach Drewno 48/ x 12, /30 35 REI 60 EN drewnianych Szyna/ wieszak z pokryciem górnym sprężynujący dopuszczony 2 H 31 Drewniany na belkach Drewno 2 x 60/ x na siatce 38 F 90-B DIN drewnianych Szyna/ wieszak 50/80 z pokryciem górnym sprężynujący x 12, dopuszczony 2 H 32 Drewniany na belkach Profil kapeluszowy 60 2 x x 100/30 46 F 90-B DIN drewnianych lub szyna z pokryciem górnym sprężynująca H 34 Drewniany na belkach Profil kapeluszowy x 12,5 500 bez lub materiał 54 F 90-B DIN drewnianych z sufitem lub szyna spręży- min klasy B2 podwieszonym, nujàca 27 4 x samodzielnym 2 H 35 Drewniany na belkach Profil kapeluszowy x 12, / /30 46 REI 90 EN drewnianych lub wieszak z pokryciem górnym 2 H 41 Drewniany, na belkach Drewno 2 x 60/ x na siatce 39 F 120-B DIN drewnianych z szyna/wieszak 50/100 pokryciem górnym sprężynujący x 12, dopuszczalny 28 29

16 Dachy FERMACELL 5.4 Dachy FERMACELL - oddziaływanie ognia od dołu Symbol Rysunek Typ stropu (47) Konstrukcja Wysokość Grubość Rozpiętość (46) Wełna mineralna Masa Klasa odporności Norma (42) Materiał, profil (43) zawiesia (44) poszycia grubość/gęstość (41) jednostkowa (49) ogniowej [mm] [mm] [mm] [mm] / [kg/m3] [kg/m2] 2 HD 11 Dach bez poszycia Drewno 40 1 x /15 17 F 30-B DIN górnego 50/30 REI 30 EN Drewno 45 1 x 12, / /40 2 HD 12 Dach bez poszycia Drewno 45 2 x bez lub mat. min. 29 F 30-B DIN górnego 48/24 klasy B x 12, HD 13 Dach z posryciem Drewno 35 1 x bez lub mat. min. 16 F 30-B DIN górnym 48/24 klasy B x 12, HD 21 Dach z posryciem Drewno 45 2 x bez lub mat. min. 29 F 60-B DIN górnym 48/24 klasy B x 12, HD 34 Dach bez posrycia Profil kapeluszowy x 12,5 500 bez lub mat. min. 54 F 90-B DIN górnego i strop lub szyna spręży- klasy B2 podwieszony nująca 27 lub 4 x samodzielny drewno 48/

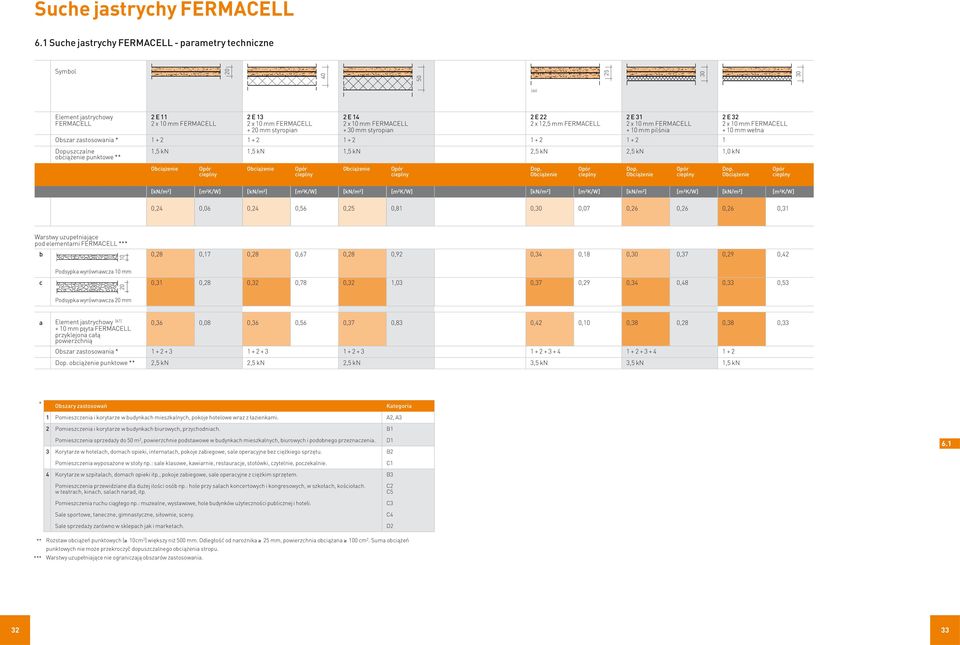

17 Suche jastrychy FERMACELL 6.1 Suche jastrychy FERMACELL - parametry techniczne Symbol (66) Element jastrychowy 2 E 11 2 E 13 2 E 14 2 E 22 2 E 31 2 E 32 FERMACELL 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL 2 x 12,5 mm FERMACELL 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL + 20 mm styropian + 30 mm styropian + 10 mm pilśnia + 10 mm wełna Obszar zastosowania * Dopuszczalne obciążenie punktowe ** 1,5 kn 1,5 kn 1,5 kn 2,5 kn 2,5 kn 1,0 kn Obciążenie Opór Obciążenie Opór Obciążenie Opór Dop. Opór Dop. Opór Dop. Opór cieplny cieplny cieplny Obciążenie cieplny Obciążenie cieplny Obciążenie cieplny [kn/m2] [m2k/w] [kn/m2] [m2k/w] [kn/m2] [m2k/w] [kn/m2] [m2k/w] [kn/m2] [m2k/w] [kn/m2] [m2k/w] 0,24 0,06 0,24 0,56 0,25 0,81 0,30 0,07 0,26 0,26 0,26 0,31 Warstwy uzupełniające pod elementami FERMACELL *** b 0,28 0,17 0,28 0,67 0,28 0,92 0,34 0,18 0,30 0,37 0,29 0,42 10 Podsypka wyrównawcza 10 mm c 0,31 0,28 0,32 0,78 0,32 1,03 0,37 0,29 0,34 0,48 0,33 0,53 20 Podsypka wyrównawcza 20 mm a Element jastrychowy (61) 0,36 0,08 0,36 0,56 0,37 0,83 0,42 0,10 0,38 0,28 0,38 0, mm płyta FERMACELL przyklejona całą powierzchnią Obszar zastosowania * Dop. obciążenie punktowe ** 2,5 kn 2,5 kn 2,5 kn 3,5 kn 3,5 kn 1,5 kn * Obszary zastosowań Kategoria 1 Pomieszczenia i korytarze w budynkach mieszkalnych, pokoje hotelowe wraz z łazienkami. A2, A3 2 Pomieszczenia i korytarze w budynkach biurowych, przychodniach. B1 Pomieszczenia sprzedaży do 50 m 2, powierzchnie podstawowe w budynkach mieszkalnych, biurowych i podobnego przeznaczenia. D1 3 Korytarze w hotelach, domach opieki, internatach, pokoje zabiegowe, sale operacyjne bez ciężkiego sprzętu. B2 6.1 Pomieszczenia wyposażone w stoły np.: sale klasowe, kawiarnie, restauracje, stołówki, czytelnie, poczekalnie. C1 4 Korytarze w szpitalach, domach opieki itp., pokoje zabiegowe, sale operacyjne z ciężkim sprzętem. B3 Pomieszczenia przewidziane dla dużej ilości osób np.: hole przy salach koncertowych i kongresowych, w szkołach, kościołach. w teatrach, kinach, salach narad, itp. Pomieszczenia ruchu ciągłego np.: muzealne, wystawowe, hole budynków użyteczności publicznej i hoteli. Sale sportowe, taneczne, gimnastyczne, siłownie, sceny. Sale sprzedaży zarówno w sklepach jak i marketach. C2 C5 C3 C4 D2 ** *** Rozstaw obciążeń punktowych ( 10cm 2 ) większy niż 500 mm. Odległość od narożnika 25 mm, powierzchnia obciążana 100 cm 2. Suma obciążeń punktowych nie może przekroczyč dopuszczalnego obciążenia stropu. Warstwy uzupełniające nie ograniczają obszarów zastosowania

18 Suche jastrychy FERMACELL 6.1 Suche jastrychy FERMACELL - klasyfikacje ogniowe Symbol Element 2 E 11 2 E 13 2 E 14 2 E 31 2 E 32 jastrychowy 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL FERMACELL + 20 mm styropian + 30 mm styropian + 10 mm pilśnia + 10 mm wełna Obszar zastosowania * Dopuszczalne obciążenie punktowe ** 1,5 kn 1,5 kn 2,5 kn 2,5 kn 1,0 kn Klasy odporności ogniowej REI, RE wg EN, F wg DIN Grupa stropów I II III IV I, II, III, IV I, II, III, IV I, III II IV I, III II V F 30 F 30 REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - Warstwy uzupełniające pod elementami, płyta także na elemencie FERMACELL*** 10 mm FERMACELL REI 60/RE 120 REI 60 REI 60/RE F 60 F 60 REI 60/RE 120 REI 60 REI 60 REI 60/RE 120 REI 60 REI 60 12,5 mm FERMACELL REI 60/RE 120 REI 60 REI 60/RE 120 REI 60 F60 F60 REI 60/RE 120 REI 60 REI 60 REI 60/RE 120 REI 60 REI 60 Podsypka wyrównująca 10 mm REI 60/RE F 60 F 60 REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - Podsypka wyrównująca 20 mm REI 60/RE 120 REI 60 REI 60/RE F 90 F 90 REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - WM Floorrock 20 mm lub pilśnia 150 kg/m 3 16 mm Obszar zastosowania* Dopuszczalne obciążenie punktowe** 2,5 kn 2,5 kn 2,5 kn 3,5 kn 1,5 kn * ** *** przypisy na stronie 32 Zastosowanie jastrychów FERMACELL poprawia odporność ogniową następujących typów stropów: Stropy masywne- Drewniane stropy belkowe Stropy z częścią nośną z blachy trapezowej patrz strony 23, 24 lub z krat WEMA Wymiary elementów stropów według obliczeń statycznych Typ I Typ II Typ III Typ IV - stropy z płyt żelbetowych lub betonu komórkowego na belkach stalowych - stropy gęstożebrowe z wypełnieniem z pustaków z betonu komórkowego - stropy płytowe, płytowożebrowe, grzybkowe lub z betonu sprężonego - stropy prefabrykowane, żelbetowe z betonu sprężonego z deskowaniem na belkach z deskowaniem pomiędzy belkami - z płyt drewnopochodnych (OSB) i o gęstości 600 kg/m 3 i grubości d 16 mm - ze sklejki o gęstości 520 kg/m 3 i grubości 16 mm - z desek o grubości d 21 mm Płyta stropowa: - płyty drewnopochodne (OSB) o gęstości 600 kg/m 3 i o grubości d 16 mm - sklejka o gęstości 520 kg/m 3 i o grubości d 16 mm - deski o grubości d 21 mm Płyta stropowa z blach trapezowych. Wymagane: - dodatkowa warstwa płyt FERMACELL gr 10/12,5 mm - warstwa podsypki wyrównującej o grubości 10 mm ponad powierzchnie blachy - kruszywo wypełniające do wierzchu blachy Płyta stropowa lub podest z krat stalowych, pomostowych typu WEMA (wymiar oczka 30 x 30 mm)

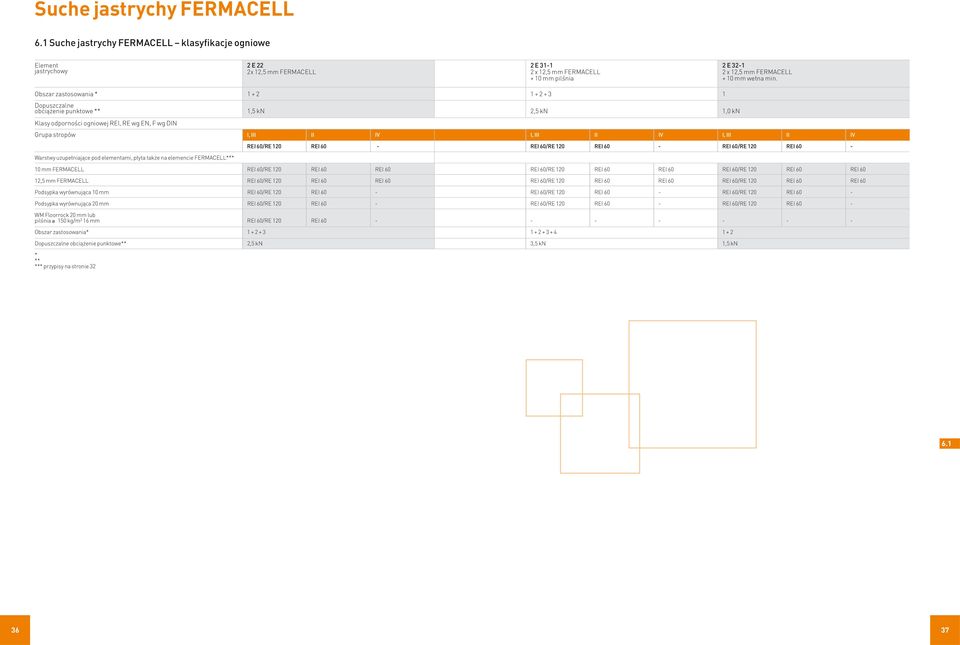

19 Suche jastrychy FERMACELL 6.1 Suche jastrychy FERMACELL klasyfikacje ogniowe Element 2 E 22 2 E E 32-1 jastrychowy 2x 12,5 mm FERMACELL 2 x 12,5 mm FERMACELL 2 x 12,5 mm FERMACELL + 10 mm pilśnia + 10 mm wełna min. Obszar zastosowania * Dopuszczalne obciążenie punktowe ** 1,5 kn 2,5 kn 1,0 kn Klasy odporności ogniowej REI, RE wg EN, F wg DIN Grupa stropów I, III II IV I, III II IV I, III II IV REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - Warstwy uzupełniające pod elementami, płyta także na elemencie FERMACELL*** 10 mm FERMACELL REI 60/RE 120 REI 60 REI 60 REI 60/RE 120 REI 60 REI 60 REI 60/RE 120 REI 60 REI 60 12,5 mm FERMACELL REI 60/RE 120 REI 60 REI 60 REI 60/RE 120 REI 60 REI 60 REI 60/RE 120 REI 60 REI 60 Podsypka wyrównująca 10 mm REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - Podsypka wyrównująca 20 mm REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - REI 60/RE 120 REI 60 - WM Floorrock 20 mm lub pilśnia 150 kg/m 3 16 mm REI 60/RE 120 REI Obszar zastosowania* Dopuszczalne obciążenie punktowe** 2,5 kn 3,5 kn 1,5 kn * ** *** przypisy na stronie

20 Suche jastrychy FERMACELL 7.1 Suche jastrychy FERMACELL na drewnianych stropach belkowych Ochrona przed hałasem Wskazane konstrukcje stropowe spełniają wymagania PN. Stropy między kondygnacjami zazwyczaj dzielą mieszkania między sobą lub też oddzielają pomieszczenia pracy. W budynkach mieszczących już 2 mieszkania wymaga się od ścian między mieszkaniami R w,r > 52 db. Wymagany współczynnik izolacyjności akustycznej L n,w,r dla stropów 53 db. Konstrukcje podłogowe FERMACELL Symbol Ochrona przed ogniem Aby pokazane stropy osiągnęły wymaganą klasę odporności ogniowej F 90 od dołu i od góry, zostały przebadane w odpowiednich jednostkach badawczych. Świadectwa badań okazujemy na życzenie. Element 2 E 32 2 E 32 2 E 22 2 E 22 jastrychowy 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL 2 x 12,5 mm FERMACELL 2 x 12,5 mm FERMACELL FERMACELL + 10 mm wełna mineralna + 10 mm wełna mineralna Warstwa pod -c -mi (66) * -al (66) * elementami FERMACELL wełna mineralna płyta pilśniowa Konstrukcje stropowe jastrychowymi podsypka wyrównujàca 22/20 mm 17/16 mm Symbol Rysunek Budowa Klasa odporności Izolacyjność Wartości dla 20 mm 150 kg/m3 ogniowej od dołu akustyczna stropu bez jastrychów 2 H 11 Płyta wiórowa 22 mm F 30-B R w,r (db) Belki drewniane 80 x 200 mm Wełna mineralna 50 mm Łata 50 x 30 mm FERMACELL 10 mm L n,w,r (db) H 21 Płyta wiórowa 22 mm REI 60 R w,r (db) Belki drewniane 80 x 200 mm Wełna mineralna 50 mm Łata 50 x 30 mm FERMACELL 10 mm FERMACELL 10 mm L n,w,r (db) H 11 Płyta wiórowa 22 mm F 30-B R w,r (db) Belki drewniane 80 x 200 mm Wełna mineralna 50 mm Łata 50 x 30 mm FERMACELL 10 mm na wieszakach sprężynowych L n,w,r (db) H 21 Płyta wiórowa 22 mm F 60-B R w,r (db) Belki drewniane 80 x 200 mm Wełna mineralna 50 mm Łata 50 x 30 mm na wieszakach sprężynowych FERMACELL 10 mm L n,w,r (db) (1) 52 (1) 55 FERMACELL 10 mm 2 H 31 Płyta wiórowa 22 mm F 90 -B R w,r (db) (1) (2) Belki drewniane 80 x 200 mm Wartość uzyskana Wartość uzyskana WM Rockwool RBM 50 mm przez interpolację przez interpolację Łaty 60 x 40 mm Łaty 60 x 40 mm na wieszakach sprężynowych L n,w,r (db) (1) (2) FERMACELL 10 mm Wartość uzyskana Wartość uzyskana FERMACELL 10 mm przez interpolację przez interpolację 2 H 32 Płyta wiórowa 22 mm F 90-B R w,r (db) (1) 57 (1) (2) 56 (1) (2) 56 (1) Belki drewniane 80 x 200 mm Wełna mineralna 100 mm Wełna mineralna 100 mm Profil kapeluszowy FERMACELL 15 mm L n,w,r (db) (1) 47 (1) (2) 51 (1) ( 2) 51 (1) FERMACELL 15 mm 7.1 * Wełna mineralna : Floorrock GP firmy Rockwool. Płyta pilśniowa atestowana, obszar zastosowania 1/Dopuszczalne obciążenie punktowe 1,0 kn

21 Suche jastrychy FERMACELL 7.2 Suche jastrychy FERMACELL podwyższona izolacyjność izolacyjny system FERMACELL Symbol Warstwa pod elementami - jastrychowymi Strop surowy 2 E 31 2 E 31 2 E mm FERMACELL 20 mm FERMACELL 20 mm FERMACELL + 10 mm pilśnia + 10 mm pilśnia + 10 mm pilśnia 30 mm FERMACELL 60 mm FERMACELL tekturowy plaster miodu tekturowy plaster miodu wypełniony kruszywem wypełniony kruszywem R w,r L n,w,r R w,r L n,w,r R w,r L n,w,r R w,r L n,w,r [db] [db] [db] [db] [db] [db] [db] [db] Strop o * 67 * widocznych belkach 22 mm płyta wiórowa 200 mm belka Rozstawy elementów konstrukcji ścian i elementów mocujących 8.1 Rozstawy osiowe konstrukcji ścian Obszary zastosowania/ Mnożnik Max rozstawy osiowe konstrukcji Typ konstrukcji grubości płyty w zależności od grubości płyt FERMACELL 8.2 Rozstawy elementów mocujących w ścianach 10 mm 12,5 mm 15 mm 18 mm Powierzchnie pionowe (ściany działowe, okładziny ścienne, osłony ścian) 50 x d Powierzchnie poziome (stropy podwieszone, okładziny stropów) 35 x d Skośne okładziny dachowe (nachylenie ) 40 x d Dane obowiązują dla względnej wilgotności powietrza do 80 %. Na podstawie obliczeń statycznych można wybrać ścianę szkieletową 1 S 33 z poszyciem FERMACELL 18 mm i rozstawem osiowym konstrukcji nośnej 1000 mm. Drewniany strop belkowy z łatami 22 mm płyta wiórowa 200 mm belka 50 mm wełna mineralna 30 mm łaty 10 mm FERMACELL Drewniany strop belkowy z szyną sprężynującą 22 mm płyta wiórowa 200 mm belka 50 mm wełna mineralna 30 mm szyna Protektor 10 mm FERMACELL * dla poprawy izolacyjności akustycznej: element jastrychowy FERMACELL 2 E 32: (20 mm FERMACELL, 10 mm wełna mineralna, tekturowy plaster miodu FERMACELL oraz 30 mm kruszywa wypełniającego, 28 mm deski, 200 mm belki drewniane) 7.3 Suche jastrychy FERMACELL poprawa dźwiękoizolacyjności na stropach masywnych Grubość płyt/ Klamry * ** Klamry rozprężne * Wkręty samogwintujące Wkręty samogwintujące konstrukcja Długość 30 mm dla10 mm Długość mm FERMACELL FERMACELL 35 mm dla 12,5 mm dla płyty 10 mm 3,9 x 30 mm 3,9 x 45 mm Rozstaw Zużycie Rozstaw Zużycie Rozstaw Zużycie Rozstaw Zużycie [cm] [szt./m2] [cm] [szt./m2] [cm] [szt./m2] [cm] [szt./m2] Drewno 1 warstwa 10 mm ,5 mm Drewno 2 warstwy 1. warstwa: 10 mm warstwa do konstrukcji nośnej*** warstwa: 12,5 mm warstwa do 1 warstwy Metal 1 warstwa 10 mm ,5 mm Metal 2 warstwy 1. warstwa: 10 mm warstwa do konstrukcji nośnej warstwa: 12,5 mm warstwa do 1 warstwy * wymiary klamer: średnica 1,5 mm, szerokość środnika 10 mm. Klamry ocynkowane i żywicowane. ** Długość klamer obowiązują dla 1 warstwy (przy transporcie prefabrykatów ściennych stosować klamry o długości o 10 % większa niż wyliczona). *** Długość klamer + 15 mm. 2 E 31 lub 2 E 32 2 E 32 2 E 22 2 E 22 2 E 13 Konstrukcja 2 x 10 mm FERMACELL 2 x 10 mm FERMACELL 2 x 12,5 mm FERMACELL 2 x 12,5 mm FERMACELL 2 x 10 mm FERMACELL + 10 mm pilśnia lub + 10 mm wełna mineralna + 20 mm styropian 2 x 10 mm FERMACELL + 10 mm wełna mineralna Symbol 30 Warstwa pod -c -mi * (66) -al* (66) elementami jastrychowymi FERMACELL Pod- wełna mineralna 22/20 płyta pilśniowa sypka wyrównawcza 17/16 mm 20 mm 150 kg/m3 Strop masywny Δ L w (db) L n,w,r 83 db * wełna mineralna Floorrock GP Roockwool Płyta pilśniowa atestowana Obszar zastosowania 1/dopuszczalne obciążenie punktowe 1,0 kn

22 FERMACELL: przeskok do technologii gipsowo-włóknowej Dostosowanie do rynku drogą do sukcesu Wymogi stawiane nowoczesnym materiałom budowlanym rosną i są coraz bardziej różnorodne. Rosną także oczekiwania dotyczące wygód mieszkaniowych z jednoczesnym dążeniem do ograniczenia kosztów. Rozwiązania zapewniające szybkie wykonanie prac przy zachowaniu wysokiej jakości tworzą standardy obowiązujące na rynku. Dlatego zabudowa wnętrz płytami gipsowo-włóknowymi FERMACELL zyskuje na znaczeniu. FERMACELL osiąga uznawaną jakość dzięki całościowej koncepcji rozpoczynającej się od produkcji. Płyty FERMACELL składają się z gipsu i włókien papieru uzyskanych w procesie recyklingu. Na sterowanych komputerowo liniach produkcyjnych prasuje się jednorodną mieszankę tych surowców z dodatkiem wody i bez dodatkowych środków wiążących uzyskując stabilne i bezwonne płyty, które następnie są suszone i przycinane do żądanych wymiarów. Tak więc FERMACELL to innowacyjna i neutralna ekologicznie technologia produkcji pod surową kontrolą jakości. Przekonujące gwarancje jakości Produkty FERMACELL poddawane są ciągłej kontroli, aby zapewnić stałą, wysoką jakość. Ważne parametry decydujące o jakości są na bieżąco sprawdzane w laboratoriach badawczych zakładów produkcyjnych jak również w naszym laboratorium centralnym. FERMACELL określa standardy FERMACELL jest płytą budowlaną, ognio- i wilgocioodporną. Wiele badań kontrolnych przeprowadzonych przez państwowe i niezależne instytuty potwierdzają: konstrukcje FERMACELL są racjonalne, zapewniają mechaniczną odporność, bezpieczeństwo pożarowe, izolację akustyczną i cieplną. Równolegle kładzie się ogromny nacisk na walory pod kątem biologii budowlanej. Austriacki Instytut Biologii Budowlanej zbadał surowce, proces technologiczny i produkt końcowy FERMACELL. Raport instytutu stwierdza, że płyty gipsowogipsowe FERMACELL są godne polecenia pod kątem biologii budowlanej. Nadają się m.in. doskonale do zabudowy wszystkich pomieszczeń mieszkalnych i przyczyniają się stworzenia dobrego klimatu w pomieszczeniach. Konstrukcyjne zastosowanie FERMACELL Wszechstronne badania w Instytucie Techniki Budowlanej w Warszawie wykazały wysoką odporność mechaniczną, która umożliwia zastosowanie FERMACELL jako poszycia w ustrojach szkieletowych ściennych. Zastosowanie takie umożliwia Aprobata Techniczna ETA-03/0050 oraz Dopuszczenia Z i Z (obliczenia statyczne ). Powyższe dokumenty okazujemy na życzenie. Wspólne poszukiwanie właściwego rozwiązania We wszystkich problemach związanych z suchą zabudową wnętrz serwis FERMACELL okazuje się być niezawodnym partnerem dla architektów, rzemieślników, handlowców i inwestorów. Nasi specjaliści udzielają porad podczas projektowania, dają wskazówki dotyczące ekonomicznego wykonawstwa i prowadzą intensywne szkolenia. Ta partnerska koncepcja sprawdziła się w całej Europie. FERMACELL uznany jest jako materiał o wysokiej jakości dostosowany do nowoczesnych koncepcji zabudowy wnętrz. Płyty FERMACELL składają się z gipsu i włókien papieru, bez dodatkowych środków wiążących. Ekologicznie neutralne. W całej objętości zbrojone włóknami. Jednorodna struktura płyt sprawia, że są odporne na uderzenia. Np. płyta FERMACELL grubości 12,5 mm przenosi: - 50 kg na kołek rozporowy - 30 kg na wkręt - 17 kg na hak do obrazu mocowany gwoździem Płyty gipsowowłóknowe FERMACELL już o grubości 10 mm umożliwiają wykonanie konstrukcji o klasie odporności ogniowej EI 30 EI120 Przeznaczone także do pomieszczeń o zmiennej wilgotności powietrza takich jak łazienka. Przyjazne dla użytkownika Wytrzymałe mechanicznie Przenoszące duże obciążenia Odporne na ogień Odporne na wilgoć 9.1 Lekkie wiszące obciążenia Haki do obrazów Dopuszczalne obciążenia na hak w N przy rożnych grubościach FERMACELL ** mocowane gwoździami * (100 kg = 1 kn) 10 mm 12,5 mm 15 mm 18 mm ,5 mm 0,15 0,17 0,18 0,20 0,20 0,25 0,27 0,28 0,30 0,30 0,35 0,37 0,38 0,40 0,40 * Siła, przy której następuje złamanie haka, zależna od haka. Mocowanie haka w płycie poza konstrukcją nośną. ** Współczynnik bezpieczeństwa 2 ( obciążenie stałe przy wilgotności powietrza do 85 %). 9.2 Lekkie i średnie obciążenia konsolowe Obciążenia konsolowe mocowane kołkiem Dopuszczalne obciążenia na hak w N przy rożnych grubościach FERMACELL ** rozprężnym lub wkrętem 18) (100 kg =1 kn) 10 mm 12,5 mm 15 mm 18 mm ,5 mm Kołek do ścian 0,40 0,50 0,55 0,55 0,60 montażowych Wkręt o ciągłym 0,20 0,30 0,30 0,35 0,35 gwintem ø 5 mm * Współczynnik bezpieczeństwa 2 ( obciążenie stałe przy wilgotności powietrza do 85 %). ** Rozstaw elementów konstrukcji nośnej 50 x grubość płyty. Podane obciążenia można dodawać, jeżeli rozstaw kołków rozporowych 50 cm. Przy mniejszych rozstawach dopuszczalne obciążenia na kołek należy zredukować o 50 %. Suma obciążeń dla ścian 1,4kN/mb ściany a dla obudów ścian i niezwiązanych części ścian o podwójnej konstrukcji nośnej 0,4 kn/mb. Możliwość dużych obciążeń konsolowych należy potwierdzić obliczeniami statycznymi. 9.3 Obciążenia poszycia stropów Poszycie FERMACELL w mm *** 10 mm 12,5 mm 15 mm 10 mm + 10 mm 12,5 mm + 12,5 mm Dopuszczalne obciążenie na pojedynczym kołku w kg * na kołku przechylnym lub sprężynowym ** * Współczynnik bezpieczeństwa 2. ** Zwracać uwagę na instrukcję producenta kołków. *** Rozstaw elementów konstrukcji nośnej 50 x grubość płyty. Podane wielkości obciążeń dodaje się w przypadku, gdy rozstaw kołków mocujących 50 mm. Przy mniejszych odległościach punktów mocowania należy zmniejszyć dopuszczalne max obciążenia o 50 %. Max dopuszczalne obciążenie powierzchniowe na m 2 nie może przekraczać 4x obciążenia punktowego. Konstrukcję nośna wykonać wg obliczeń statycznych. v Punkt zawieszenia * usytuowany w środku pomiędzy pionowymi elementami konstrukcji nośnej 300 t

23 Przypisy Uwagi ogólne: Wszystkie elementy nośne pokazane w niniejszym przeglądzie (np. słupki w ścianach nośnych, belki stropowe, warstwa nośna stropów belkowych) w projekcie muszą być poparte obliczeniami konstrukcyjnymi. Do obliczeń konstrukcyjnych z płytami do suchej zabudowy FERMACELL służy tabela danych technicznych. We wszystkich zewnętrznych elementach budowlanych (ściany i dachy) należy przeliczyć punkt rosy i sprawdzić ewentualne skraplanie się pary wodnej. Ściany i okładziny ścian 1. Gdy wymagania dotyczą jedynie izolacyjności akustycznej, można stosować wełnę mineralną o gęstości 20 kg/m 3 i odporności na zrywanie 5 kpa/m 2. W konstrukcjach, w których ze względów przeciwpożarowych nie jest konieczna warstwa wełny mineralnej, można stosowač warstwę izolacyjną z materiału min klasy B2 (trudnozapalne) w celu poprawienia parametrów izolacyjności termicznej i akustycznej. 2. R w,r obliczeniowy uwzględniający boczne przenoszenie poprzez elementy ograniczające o masie jednostkowej ca 300 kg/m 3. W przypadku występowania elementów ograniczających o masie odbiegającej od powyższej, należy obliczyć wartość rzeczywistego współczynnika izolacyjności akustycznej wg PN. 3. Rachunkowy R w,r współczynnik izolacyjności akustycznej wg PN. 4. Szacunkowy R w,r współczynnik izolacyjności akustycznej na podstawie pomiaru na stanowisku pomiarowym bez bocznego przenoszenia. 5. Wyniki badań ew. Opinie techniczne okazujemy na życzenie. 6. Przedstawione wartości obowiązują dla 2 identycznych ścian montowanych w odległości 3 cm. 7. Maksymalne wysokości ścian (działowe, wewnętrzne ) obowiązują dla rozstawu profili ściennych CW max 62,5 cm i poszycia z płyt FERMACELL 12,5 mm. Grubość blachy profili 0,6mm. Przy wielowarstwowym poszyciu obowiązują mniejsze wysokości, jeżeli 2 i następne warstwy poszycia są mocowane niezależnie od konstrukcji nośnej do 1/wewnętrznej lub 2/zewnętrznej warstwy. Większe wysokości obowiązują, gdy wszystkie warstwy poszycia są mocowane do konstrukcji nośnej. Podane współczynniki izolacyjności akustycznej mogą ulec ograniczeniu przy tym sposobie mocowania. Grupa budynków (pomieszczeń) 1: pomieszczenia o ograniczonej ilości użytkowników Grupa budynków (pomieszczeń) 2: pomieszczenia o dużej ilości użytkowników i ściany działowe pomiędzy pomieszczeniami o różnicy poziomów podłogi 1,00 m. Przy określonej klasie odporności ogniowej należy zwracać uwagę na dopuszczalne wysokości ścian. 8. Przy określonej klasie odporności ogniowej należy zwracać uwagę na dopuszczalne wysokości ścian właściwe dla grupy budynków (pomieszczeń). 9. Grubości i wysokości ścian oraz inne dane techniczne obowiązują także dla ścian o podwójnej konstrukcji nośnej, w których profile UW / CW są usytuowane naprzeciw siebie i połączone wstawkami dystansowymi (np. obustronnie samoprzylepnymi taśmami z filcu itp). 10. Grubości i wysokości ścian oraz inne dane techniczne obowiązują także dla ścian o podwójnej konstrukcji nośnej, w których profile UW / CW są usytuowane naprzeciw siebie i dylatowane, a więc nie mające połączenia. 11. Grubości i wysokości ścian oraz inne dane techniczne obowiązują także dla ścian o podwójnej konstrukcji nośnej, w których profile UW / CW są usytuowane naprzeciw siebie i na wysokości 1/3 wysokości połączone stalowymi nakładkami usztywniającymi lub z pasków płyt gipsowo-włóknowych. 12. Wartości współczynnika R L,w,R db określają dźwiękoizolacyjność ściany działowej w kierunku wzdłużnym i poprzecznym. Dane dotyczą poszycia ciągłego. W przypadku braku ciągłości poszycia osiąga się: przy jednowarstwowym poszyciu współczynnik poprawy izolacyjności akustycznej w kierunku podłużnym i poprzecznym ca 4 db, zaś przy dwuwarstwowym poszyciu ca 3 db. Wartości współczynników izolacyjności akustycznej wszystkich elementów ograniczających przegrodę wraz z współczynnikiem danej przegrody R w,r dają rzeczywisty współczynnik izolacyjności akustycznej pomiędzy dwoma pomieszczeniami. W przypadku wskazania dwóch współczynników, obowiązuje większy dla pomieszczenia, w którym występuje większa ilość płyt poszycia. 13. Konstrukcje z ocynkowanych profili stalowych wg PN. Wymiary dotyczą wysokości środnika (h) ± 0,2 mm i grubości blachy (s). Konstrukcja nośna drewniana z drewna S10, KL II wg PN. 14. Ściana nośna pożarowa posiada dopuszczalne obciążenie 50 kn/m. 15. Ściana pożarowa nienośna wg niemieckiej Opinii Technicznej Nr. 3933/ Wielkość poprawy współczynnika izolacyjności akustycznej Δ R w obowiązuje dla samych obudów. Oznacza także poprawę izolacyjności akustycznej dla obudów ścian masywnych o masie jednostkowej od 135 do 250 kg/m 2 (R w,r 40 db do 47 db ) o masie jednostkowej elementów ograniczających m L średnio 350 kg/m 2 a zwłaszcza ścian masywnych z pełnymi obudowami akustycznymi. 17. Umieszczenie i upchnięcie wełny mineralnej następuje jednostronnie od strony pomieszczenia w pustce ściany. Szczegóły wg odnośnych badań ogniowych. 18. Obciążenia wspornikowe w N (w każdym miejscu przegrody), współczynnik bezpieczeństwa 2. (odporność przy stałej wilgotności do 85 % ). Obciążenia są ważne przy szerokości regałów max 350 mm. Wskazane obciążenia można dodawać, jeżeli kołki / rozstaw punktów mocowania są 60 cm (stosować wytyczne producenta kołków). 19. Obudowy / ściany szybów to samodzielne konstrukcje mające określoną klasę odporności ogniowej z obu stron, samodzielne, poprawiające współczynnik izolacyjności akustycznej towarzyszącej ściany w stanie surowym. Montaż jedynie od strony pomieszczenia. Mocowanie konstrukcji nośnej do ściany położonej z tyłu (np. punktowo poprzez kątowniki montażowe) umożliwia w zależności od typu konstrukcji osiąganie dużych wysokości. Należy zwrócić uwagę na parametry akustyczne i ogniowe. 20. Opór cieplny (m2k/w) obowiązuje wyłącznie dla suchego tynku (poszycia). Współczynnik nie uwzględnia wpływu ściany masywnej. 21. Wysokości obudów ścian są nieograniczone. Decydujące jest tu mocowanie konstrukcji nośnej dopuszczonymi elementami mocującymi, dobranymi zgodnie z konstrukcją obudowy i wymaganiami statycznymi. Przedstawione ograniczenie wysokości obudowy do 800 cm zostało spowodowane faktem, iż przy wysokości/długości 800 cm wymaga się dylatacji. 22. Płyty zespolone są dostarczane z i bez paroizolacji. Rolę paroizolacji pełni folia aluminiowa grubości 0,05 mm umieszczona pomiędzy płytą a warstwą pianki ocieplającej (sd 1500 m). 23. Dopuszcza się następujące materiały izolacyjne: wełna szklana, wełna mineralna oraz inne posiadające Aprobaty Techniczne. Stropy podwieszone i dachy 41. W przypadku osiągnięcia wymaganej klasy odporności ogniowej (F30 do F120) bez wypełnienia wełną mineralną dopuszczalna jest warstwa izolacyjna dla polepszenia izolacyjności akustycznej i termicznej. Szczegóły zawierają teksty badań technicznych. 42. Teksty Świadectw i Opinii Technicznych, Badań Technicznych okazujemy na życzenie. 43. Konstrukcja nośna z profili stalowych. Wymiary dotyczą wysokości środnika (h) ±0,2 mm i grubości blachy (s). Konstrukcja nośna drewniana S10, KL II. 44. Dane dotyczące wysokości konstrukcji stropu podwieszonego i poszycia stropu obowiązują dla konstrukcji nośnej składającej się z profili głównych i nośnych (bez wieszaków) a także dla warstwy wełny, za wyjątkiem drewnianych stropów belkowych i konstrukcji dachowych, gdzie dane wysokości zabudowy są podane do dolnej krawędzi belek czy krokwi. 45. Wysokości zawiesia dotyczą odległości pomiędzy spodem poszycia i spodu stropu (grupa stropów I), żebra stropu (grupa stropów III), belki stalowej, na której opiera się strop ( grupa stropów I i II ) lub do spodu belek stropu drewnianego. 46. Wielkość max dopuszczalnej rozpiętości poszycia dotyczy osi profili nośnych (łat nośnych), do których poszycie jest mocowane. Dla nachylenia dachu 10 rozpiętość wynosi 40 x grubość płyty, dla nachylenia dachu 10 rozpiętość wynosi 35 x grubość płyty. 47.Grupa stropów i typ stropu i jeżeli się tego wymaga niezbędne poszycie. 48. Za pomocą pokrycia jastrychem osiąga się zakładaną klasę odporności ogniowej od dołu. 49. Podane wartości obowiązują dla stropów i obudów stropów włącznie z profilami nośnymi i warstwami izolacyjnymi. Podłogi 61. Podwyższenie dopuszczalnych obciążeń punktowych oraz komunikacyjnych jest możliwe przy zastosowaniu dodatkowej 3 warstwy płyt FERMACELL na elementach jastrychowych FERMACELL patrz prospekt; Elementy jastrychowe-instrukcja montażu. 62. Przy montażu ogrzewania podłogowego należy uwzględnič opór cieplny 0,09 m 2 K/W. 63. Pokazane konstrukcje podłogowe FERMACELL są przypisane odpowiednim klasom odporności ogniowej. Montaż zgodnie z prospektem Elementy jastrychowe Instrukcja montażu. 64. Układając elementy jastrychowe FERMACELL na stropach z blach trapezowych należy przewidzieć ułożenie na całej powierzchni dodatkowej 3 warstwy płyt gipsowo-włóknowych FERMACELL 10 mm lub podsypki wyrównującej FERMACELL. 65. Jeżeli zachodzi konieczność pogrubienia warstwy izolacyjnej ze względu na izolacyjność termiczną należy zastosować odpowiednie materiały izolacyjne, patrz prospekt: Elementy jastrychowe Instrukcja montażu. 66. W przypadku wymaganej klasy odporności ogniowej F90 od góry i/lub podwyższonych wymaganiach izolacyjności od dźwięków uderzeniowych można pod elementami jastrychowymi 2 E 22 ułożyč dodatkową warstwę wełny mineralnej grubości 10 mm i gęstości 150 kg/m 3 lub płyty pilśniowej 230 kg/m 3 (min. klasy B2 trudnozapalny).
