Ściany działowe GIPS
|
|
- Janusz Antoni Majewski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Ściany działowe GIPS
2

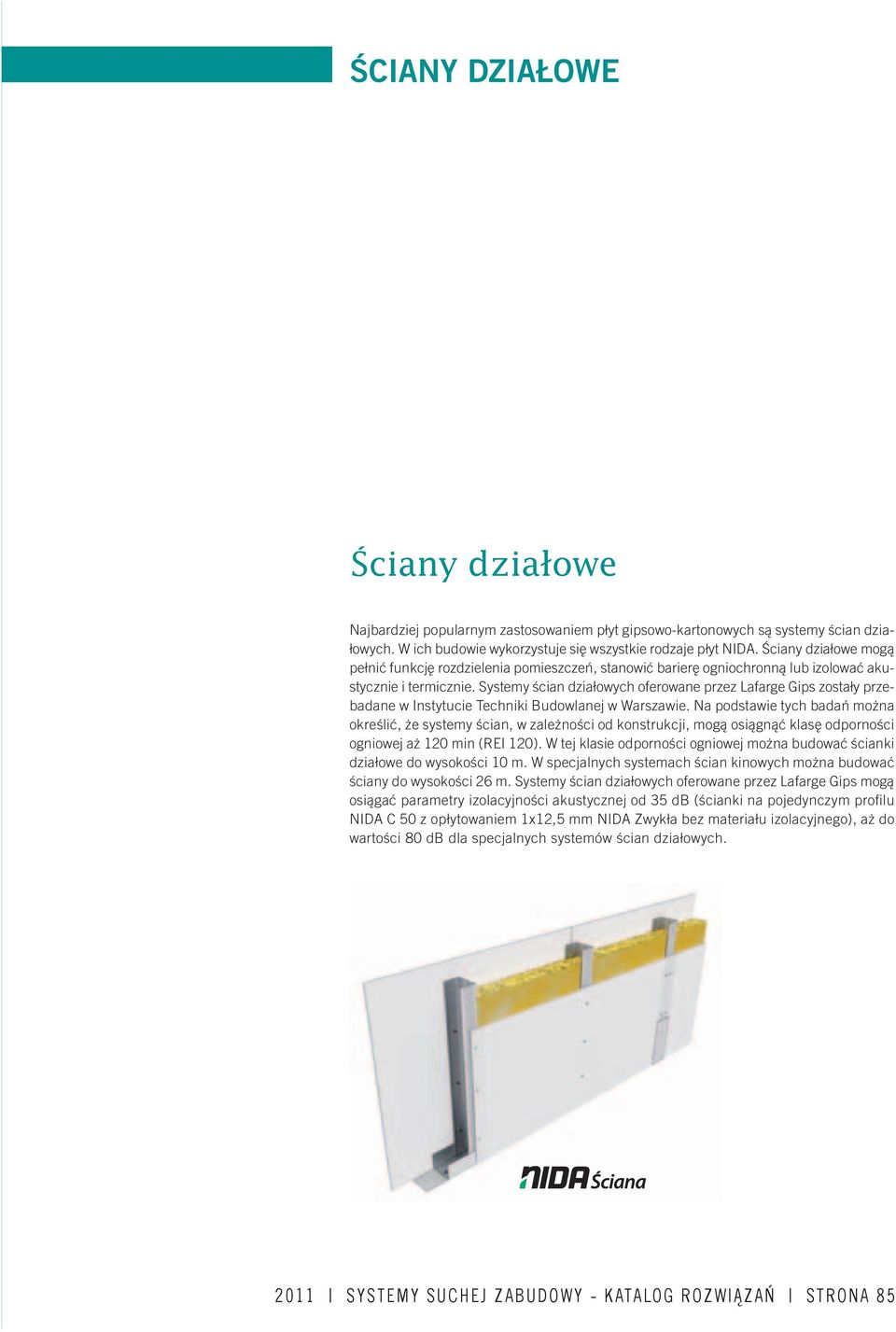

3 ŚCIANY DZIAŁOWE Ściany działowe Najbardziej popularnym zastosowaniem płyt gipsowo-kartonowych są systemy ścian działowych. W ich budowie wykorzystuje się wszystkie rodzaje płyt NIDA. Ściany działowe mogą pełnić funkcję rozdzielenia pomieszczeń, stanowić barierę ogniochronną lub izolować akustycznie i termicznie. Systemy ścian działowych oferowane przez Lafarge Gips zostały przebadane w Instytucie Techniki Budowlanej w Warszawie. Na podstawie tych badań można określić, że systemy ścian, w zależności od konstrukcji, mogą osiągnąć klasę odporności ogniowej aż 120 min (REI 120). W tej klasie odporności ogniowej można budować ścianki działowe do wysokości 10 m. W specjalnych systemach ścian kinowych można budować ściany do wysokości 26 m. Systemy ścian działowych oferowane przez Lafarge Gips mogą osiągać parametry izolacyjności akustycznej od 35 db (ścianki na pojedynczym profilu NIDA C 50 z opłytowaniem 1x12,5 mm NIDA Zwykła bez materiału izolacyjnego), aż do wartości 80 db dla specjalnych systemów ścian działowych SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 85

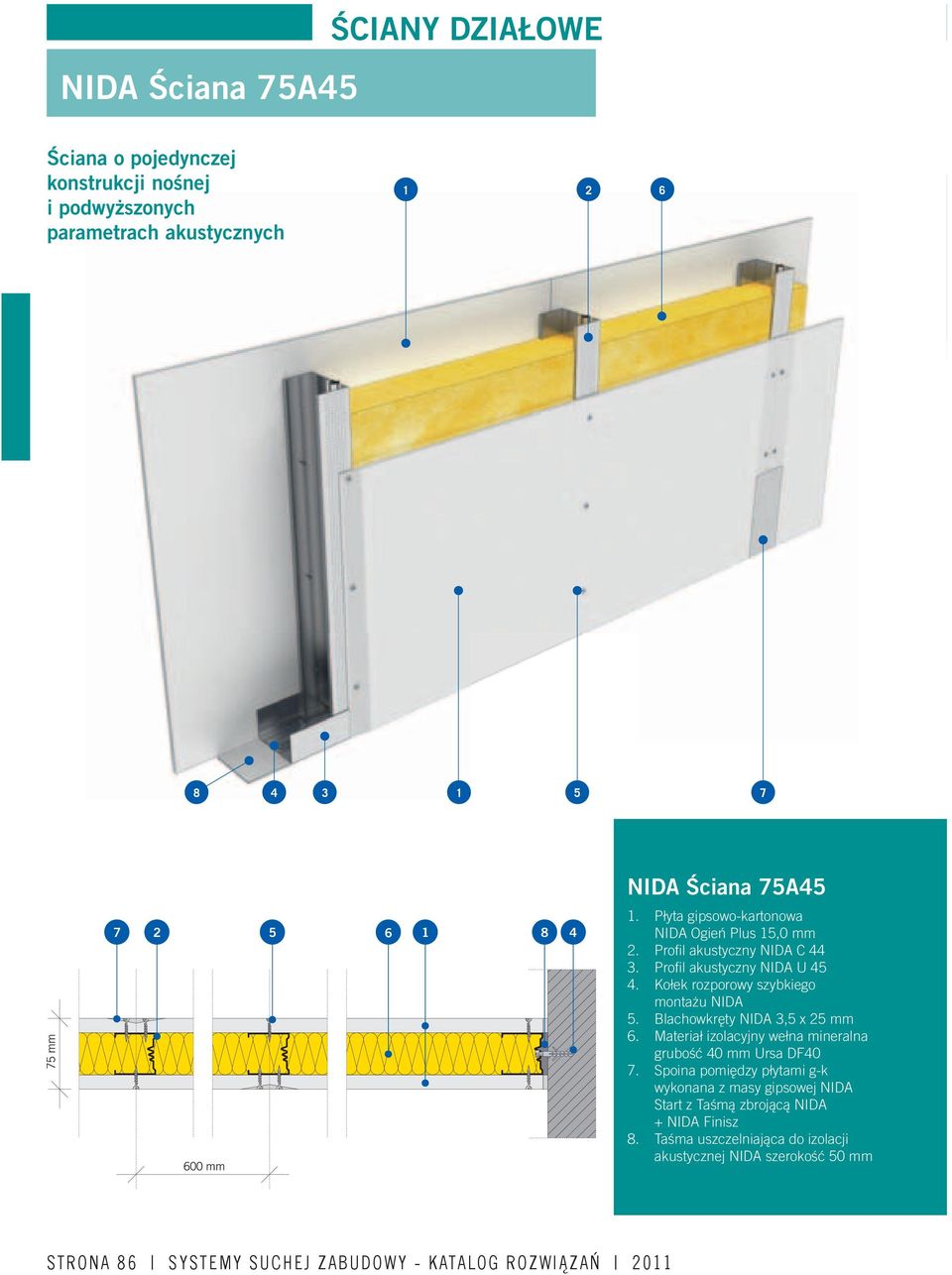

4 NIDA Ściana 75A45 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej i podwyższonych parametrach akustycznych NIDA Ściana 75A45 1. Płyta gipsowo-kartonowa NIDA Ogień Plus 15,0 mm 2. Profi l akustyczny NIDA C Profi l akustyczny NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Materiał izolacyjny wełna mineralna grubość 40 mm Ursa DF40 7. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 8. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm STRONA 86 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011

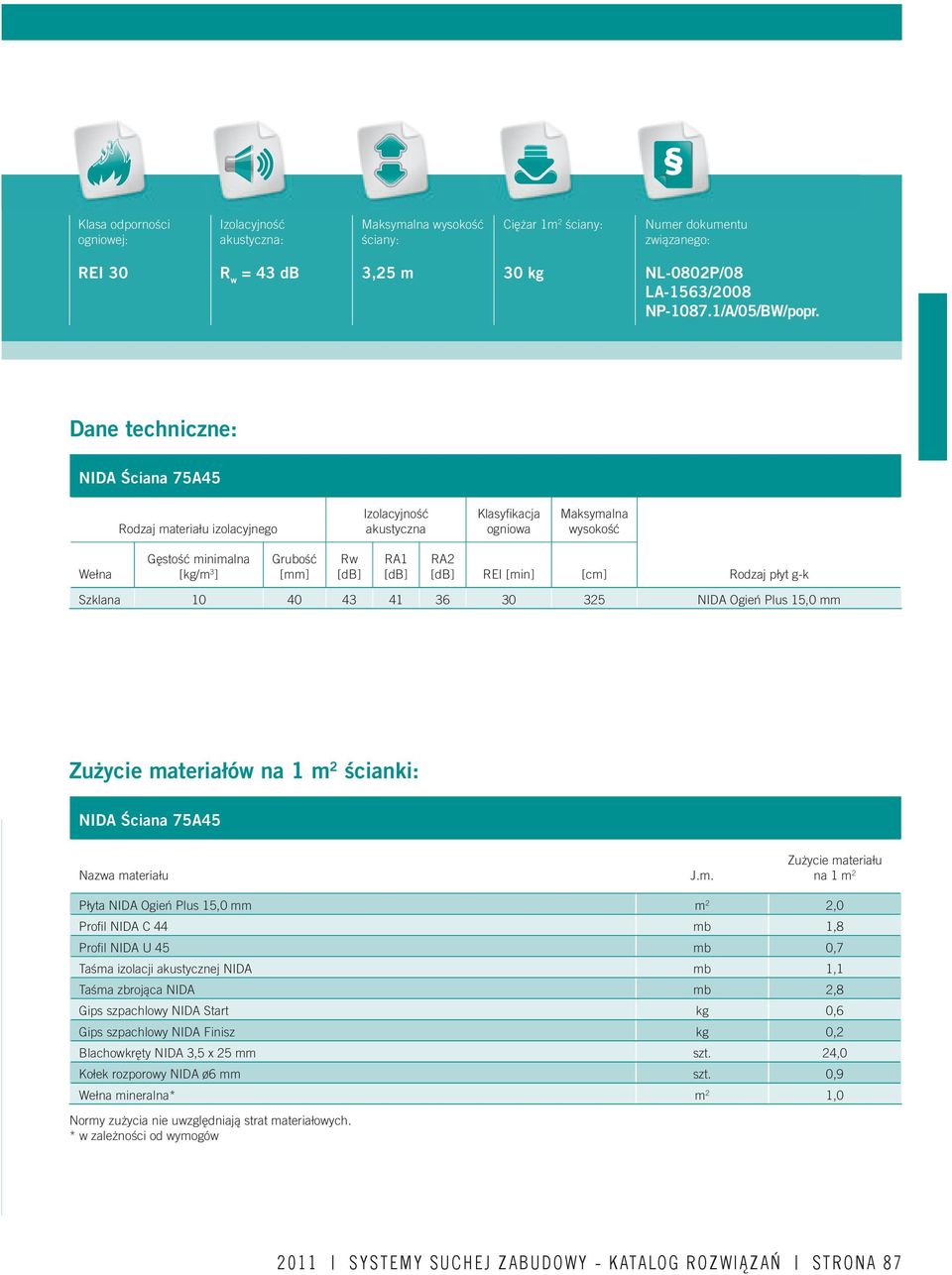

5 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 30 R w = 43 db 3,25 m 30 kg NL-0802P/08 LA-1563/2008 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 75A45 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana NIDA Ogień Plus 15,0 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 75A45 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień Plus 15,0 mm m 2 2,0 Profi l NIDA C 44 mb 1,8 Profi l NIDA U 45 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 0,6 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 87
6 NIDA Ściana 75A50 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej NIDA C NIDA Ściana 75A50 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Materiał izolacyjny wełna mineralna 7. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 8. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm STRONA 88 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
7 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 60 R w = 44 db 3,25 m 25 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 75A50 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Ogień 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 75A50 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 75A50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 2,0 Profi l NIDA C 50 mb 1,8 Profi l NIDA U 50 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 0,6 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 89
8 NIDA Ściana 100A75 ŚCIANY DZIAŁOWE Ściana o pj pojedynczej j konstrukcji nośnej NIDA C NIDA Ściana 100A75 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Materiał izolacyjny wełna mineralna 7. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 8. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm STRONA 90 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
9 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 60 R w = 47 db 4,5 m 25 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 100A75 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Ogień 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 100A75 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 100A75 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 2,0 Profi l NIDA C 75 mb 1,8 Profi l NIDA U 75 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 0,6 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 91
10 NIDA Ściana 125A100 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej NIDA C NIDA Ściana 125A Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Materiał izolacyjny wełna mineralna 7. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 8. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 92 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
11 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 60 R w = 48 db 5,0 m 25 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 125A100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Skalna NIDA Ogień typ F 12,5 mm Szklana lub skalna NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 125A100 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 125A100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 2,0 Profi l NIDA C 100 mb 1,8 Profi l NIDA U 100 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 0,6 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 93
12 NIDA Ściana 100A50 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej C NIDA Ściana 100A50 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm STRONA 94 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
13 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 53 db 4,5 m 45 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 100A50 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 EI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 100A50 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 100A50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 50 mb 1,8 Profi l NIDA U 50 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 95
14 NIDA Ściana 125A50 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej i potrójnym opłytowaniu NIDA C NIDA Ściana 125A50 1. Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm STRONA 96 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
15 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 53 db 4,5 m 65 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 125A50 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 125A50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 50 mb 1,8 Profi l NIDA U 50 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 97
16 NIDA Ściana 125A75 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej C NIDA Ściana 125A75 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm STRONA 98 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011

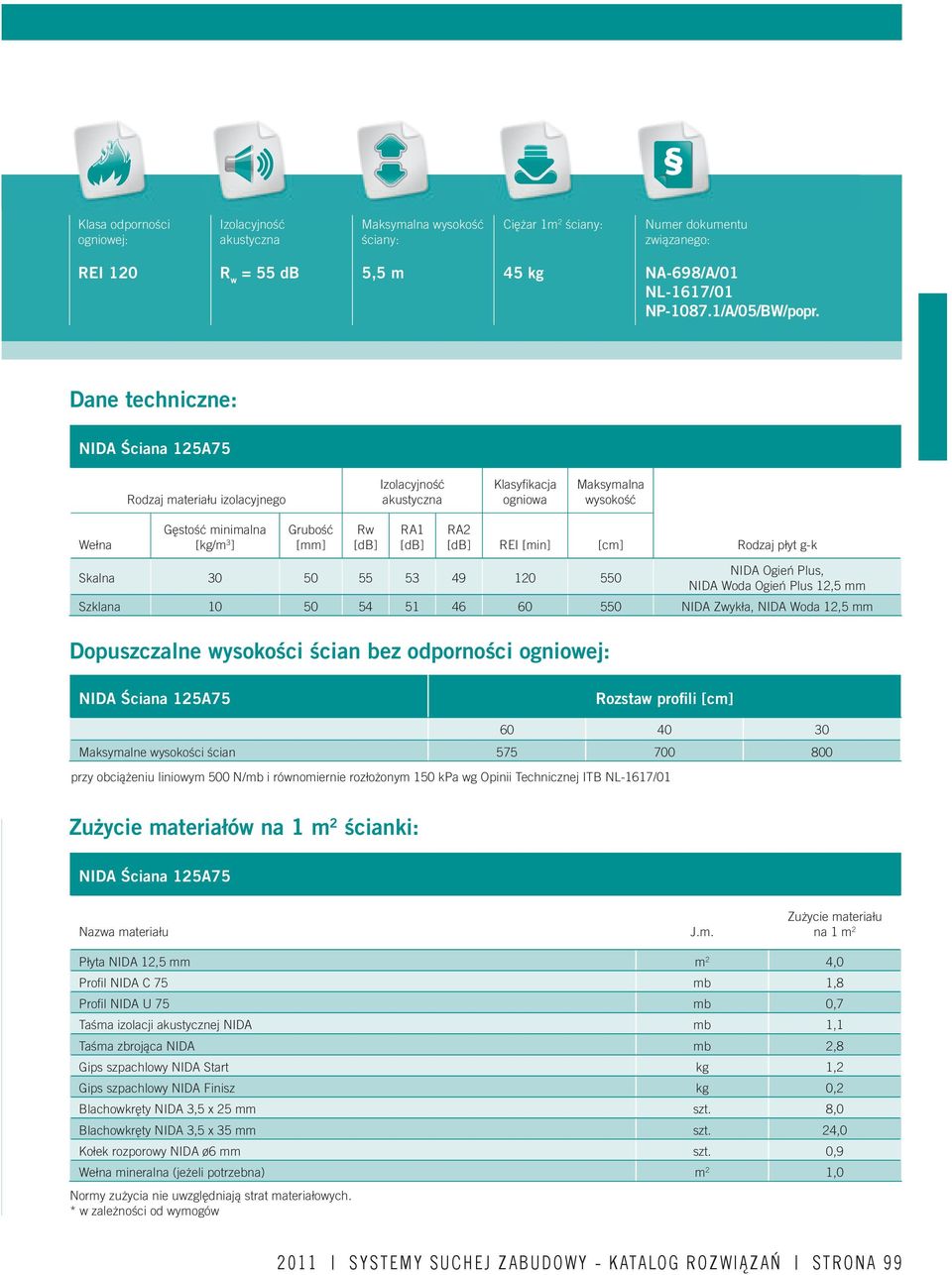

17 Klasa odporności ogniowej: akustyczna Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 55 db 5,5 m 45 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 125A75 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 125A75 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 125A75 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 75 mb 1,8 Profi l NIDA U 75 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna (jeżeli potrzebna) m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 99
18 NIDA Ściana 150A75 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej C NIDA Ściana 150A75 1. Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm STRONA 100 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
19 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 55 db 5,5 m 65 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 150A75 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 150A75 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 75 mb 1,8 Profi l NIDA U 75 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 101
20 NIDA Ściana 150A100 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej C mm NIDA Ściana 150A Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 102 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
21 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 60 REI 120 R w = 54 db 6,5 m 45 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 150A100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 150A100 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 150A100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 100 mb 1,8 Profi l NIDA U 100 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 103
22 NIDA Ściana 175A100 ŚCIANY DZIAŁOWE Ściana o pojedynczej konstrukcji nośnej C NIDA Ściana 175A Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 104 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
23 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 54 db 6,5 m 65 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 175A100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana NIDA Ogień 12,5 mm Skalna NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 175A100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 100 mb 1,8 Profi l NIDA U 100 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 105
24 NIDA Ściana S125/2 ŚCIANY DZIAŁOWE Ściana typu S na konstrukcji nośnej C NIDA Ściana S125/2 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm STRONA 106 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
25 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 59 db 3,0 m 45 kg NL-1617/P/01 NA-698/A/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana S125/2 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana S125/2 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 50 mb 3,6 Profi l NIDA U 75 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 107
26 NIDA Ściana S150/3 ŚCIANY DZIAŁOWE Ściana typu S na konstrukcji nośnej C mm NIDA Ściana S150/3 1. Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm STRONA 108 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
27 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 59 db 3,0 m 65 kg NL-1617/P/01 NA-698/A/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana S150/3 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana S150/3 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 50 mb 3,6 Profi l NIDA U 75 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 109
28 NIDA Ściana S150/2 ŚCIANY DZIAŁOWE Ściana typu S na konstrukcji nośnej C NIDA Ściana S150/2 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z gipsu NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 110 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
29 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 58 db 4,2 m 47 kg NL-1617/P/01 NA-698/A/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana S150/2 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana Skalna NIDA Zwykła, NIDA Woda 12,5 mm NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana S150/2 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 75 mb 3,6 Profi l NIDA U 100 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 111
30 NIDA Ściana S175/3 ŚCIANY DZIAŁOWE Ściana typu S na konstrukcji nośnej C NIDA Ściana S175/3 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 112 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
31 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 58 db 4,2 m 67 kg NL-1617/P/01 NA-698/A/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana S175/3 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana S175/3 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 75 mb 3,6 Profi l NIDA U 100 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 113
32 NIDA Ściana 75G50 NIDA Ściana 100G75 NIDA Ściana 125G100 ŚCIANY DZIAŁOWE Ściana krzywoliniowa NIDA Ściana 75G50, 100G75, 125G Płyta gipsowo-kartonowa NIDA Gięta 6,25 mm 2. Profi l NIDA C 50 / C 75 / C Profi l NIDA U 50 / U 75 / U 100 nacinany 4. Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Materiał izolacyjny wełna mineralna 7. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 8. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50/75/90 mm STRONA 114 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
33 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: Nie dotyczy R w = 46 db C50-4,0 m C75-5,25 m C100-6,45 m 25 kg NA-698/A/01 Dane techniczne: NIDA Ściana 75G50, 100G75, 125G100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość System NIDA Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k NIDA Ściana 75G50 Skalna lub szklana NIDA Gięta 6,25 mm NIDA Ściana 100G75 Skalna lub szklana NIDA Gięta 6,25 mm NIDA Ściana 125G100 Skalna lub szklana NIDA Gięta 6,25 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 75G50, 100G75, 125G100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Gięta 6,25 mm m 2 4,0 Profi l NIDA C 50 / C 75 / C 100 mb 5,4 Profi l NIDA U 50 / U 75 / U 100 nacinany mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 96,0 Kołek rozporowy NIDA ø6 mm szt. 2,4 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 115
34 NIDA Ściana 155B50 ŚCIANY DZIAŁOWE Ściana o podwójnej konstrukcji nośnej C 50 z profilami przylegającymi do siebie NIDA Ściana 155B50 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm STRONA 116 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
35 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 61 db 4,5 m 48 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 155B50 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana lub skalna 30 2x NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana 10 2x NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 155B50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 50 mb 3,6 Profi l NIDA U 50 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,4 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 117
36 NIDA Ściana 180B50 ŚCIANY DZIAŁOWE Ściana o podwójnej konstrukcji nośnej NIDA C 50 z profilami przylegającymi do siebie NIDA Ściana 180B50 1. Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm STRONA 118 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
37 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 61 db 4,5 m 68 kg NA-698/A/01 NL-1617/01 NP /A/05/BW Dane techniczne: NIDA Ściana 180B50 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana 10 2x NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 180B50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 50 mb 3,6 Profi l NIDA U 50 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,4 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 119
38 NIDA Ściana 205B75 ŚCIANY DZIAŁOWE Ściana o podwójnej konstrukcji nośnej NIDA C 75 z profilami przylegającymi do siebie mm NIDA Ściana 205B75 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm 600 mm STRONA 120 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
39 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 64 db 6,0 m 48 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 205B75 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna 30 50x NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana 10 50x NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 205B75 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 75 mb 3,6 Profi l NIDA U 75 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,4 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 121
40 NIDA Ściana 230B75 ŚCIANY DZIAŁOWE Ściana o podwójnej konstrukcji nośnej NIDA C 75 z profilami przylegającymi do siebie mm NIDA Ściana 230B75 1. Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm 600 mm STRONA 122 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
41 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 64 db 6,0 m 69 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 230B75 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 EI [min] [cm] Rodzaj płyt g-k Szklana 10 2x NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 230B75 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 75 mb 3,6 Profi l NIDA U 75 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,4 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,4 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 123
42 NIDA Ściana 255B100 ŚCIANY DZIAŁOWE Ściana o podwójnej konstrukcji nośnej NIDA C 100 z profilami przylegającymi do siebie NIDA Ściana 255B Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 124 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
43 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 68 db* 6,5 m 48 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. * dla wełny 2 x 100 mm Dane techniczne: NIDA Ściana 255B100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana lub skalna Szklana lub skalna * NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm * NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 255B100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 100 mb 3,6 Profi l NIDA U 100 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,4 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 125
44 NIDA Ściana 280B100 ŚCIANY DZIAŁOWE Ściana o podwójnej konstrukcji nośnej NIDA C 100 z profilami przylegającymi do siebie mm NIDA Ściana 280B Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Blachowkręty NIDA 3,5 x 55 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm 600 mm STRONA 126 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
45 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 68 db* 6,5 m 70 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. * dla wełny 2 x 100 mm Dane techniczne: NIDA Ściana 280B100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana 10 2x100 68* 66* 61* NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 255B100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 100 mb 3,6 Profi l NIDA U 100 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 127
46 NIDA Ściana 150C50 ŚCIANY DZIAŁOWE Ściana instalacyjna o podwójnej konstrukcji nośnej NIDA C 50 z rozdzielonymi profilami mm NIDA Ściana 150C50 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Przewiązka z płyty wys. 300 mm, min. 2 szt. na słupek (max. rozstaw co 1500 mm) 6. Blachowkręty NIDA 3,5 x 25 mm 7. Blachowkręty NIDA 3,5 x 35 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm STRONA 128 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
47 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 60 REI 120 R w = 59 db 4,5 m 50 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 150C50 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna 30 50x NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana 10 50x NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 150C50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 50 mb 3,6 Profi l NIDA U 50 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 14,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 129
48 NIDA Ściana 175C50 ŚCIANY DZIAŁOWE Ściana instalacyjna o podwójnej konstrukcji nośnej NIDA C 50 z rozdzielonymi profilami mm mm NIDA Ściana 175C50 1. Płyta gipsowo-kartonowa NIDA Ogień 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Przewiązka z płyty wys. 300 mm, min. 2 szt. na słupek (max. rozstaw co 1500 mm) 6. Blachowkręty NIDA 3,5 x 25 mm 7. Blachowkręty NIDA 3,5 x 35 mm 8. Blachowkręty NIDA 3,5 x 55 mm 9. Materiał izolacyjny wełna mineralna 10. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 11. Taśma izolacji akustycznej NIDA szerokość 50 mm STRONA 130 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
49 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 58 db 5,0 m 70 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 175C50 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 175C50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 50 mb 3,6 Profi l NIDA U 50 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 14,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 131
50 NIDA Ściana 200C75 ŚCIANY DZIAŁOWE Ściana instalacyjna o podwójnej konstrukcji nośnej NIDA C 75 z rozdzielonymi profilami NIDA Ściana 200C75 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Przewiązka z płyty wys. 300 mm, min. 2 szt. na słupek (max. rozstaw co 1500 mm) 6. Blachowkręty NIDA 3,5 x 25 mm 7. Blachowkręty NIDA 3,5 x 35 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm STRONA 132 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
51 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 61 db 6,0 m 50 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 200C75 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna 30 50x NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana 10 50x NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 200C75 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 75 mb 3,6 Profi l NIDA U 75 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 35 mm szt. 14,0 Blachowkręty NIDA 3,5 x 25 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 133
52 NIDA Ściana 225C75 ŚCIANY DZIAŁOWE Ściana instalacyjna o podwójnej konstrukcji nośnej C 75 z rozdzielonymi profilami mm mm NIDA Ściana 225C75 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Przewiązka z płyty wys. 300 mm, min. 2 szt. na słupek (max. rozstaw co 1500 mm) 6. Blachowkręty NIDA 3,5 x 25 mm 7. Blachowkręty NIDA 3,5 x 35 mm 8. Blachowkręty NIDA 3,5 x 55 mm 9. Materiał izolacyjny wełna mineralna 10. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 11. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 70 mm STRONA 134 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
53 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 61 db 6,0 m 70 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 225C75 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana 10 50x NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 225C75 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 75 mb 3,6 Profi l NIDA U 75 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 14,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 135
54 NIDA Ściana 250C100 ŚCIANY DZIAŁOWE Ściana instalacyjna o podwójnej konstrukcji nośnej NIDA C 100 z rozdzielonymi profilami NIDA Ściana 250C Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Przewiązka z płyty wys. 300 mm, min. 2 szt. na słupek (max. rozstaw co 1500 mm) 6. Blachowkręty NIDA 3,5 x 25 mm 7. Blachowkręty NIDA 3,5 x 35 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 136 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
55 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 61 db 6,5 m 50 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 250C100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Skalna 30 50x NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana 10 50x NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 250C100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profi l NIDA C 100 mb 3,6 Profi l NIDA U 100 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 35 mm szt. 14,0 Blachowkręty NIDA 3,5 x 25 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 137
56 NIDA Ściana 275C100 ŚCIANY DZIAŁOWE Ściana instalacyjna o podwójnej konstrukcji nośnej C 100 z rozdzielonymi profilami mm mm NIDA Ściana 275C Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profi l NIDA C Profi l NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Przewiązka z płyty wys. 300 mm, min. 2 szt. na słupek (max. rozstaw co 1500 mm) 6. Blachowkręty NIDA 3,5 x 25 mm 7. Blachowkręty NIDA 3,5 x 35 mm 8. Blachowkręty NIDA 3,5 x 55 mm 9. Materiał izolacyjny wełna mineralna 10. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 11. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 95 mm STRONA 138 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ 2011
57 Klasa odporności ogniowej: akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 61 db 6,5 m 70 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 275C100 Rodzaj materiału izolacyjnego akustyczna Klasyfi kacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw RA1 RA2 REI [min] [cm] Rodzaj płyt g-k Szklana 10 50x NIDA Ogień 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 275C100 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA Ogień 12,5 mm m 2 6,0 Profi l NIDA C 100 mb 3,6 Profi l NIDA U 100 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,8 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 14,0 Blachowkręty NIDA 3,5 x 35 mm szt. 8,0 Blachowkręty NIDA 3,5 x 55 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów 2011 SYSTEMY SUCHEJ ZABUDOWY - KATALOG ROZWIĄZAŃ STRONA 139
GIPS. Okładziny ścienne
GIPS Okładziny ścienne OKŁADZINY ŚCIENNE Okładziny ścienne Płyty gipsowo-kartonowe można stosować do obudowy ścian wewnętrznych i zewnętrznych. Mają one szczególne zastosowanie w remontach przeprowadzanych
Bardziej szczegółowoSUFITY PODWIESZANE I OKŁADZINY SUFITOWE
SUFITY PODWIESZANE I OKŁADZINY SUFITOWE Drugim, po ścianach, najbardziej popularnym zastosowaniem płyt gipsowo- -kartonowych i gipsowych NIDA są sufity podwieszane. Mogą one pełnić np. funkcję estetycznego
Bardziej szczegółowoGIPS. Sufity podwieszane
GIPS Sufity podwieszane SUFITY PODWIESZANE Sufity podwieszane i okładziny sufitowe Drugim, po ścianach, najbardziej popularnym zastosowaniem płyt gipsowo-kartonowych są sufity podwieszane. Mogą one pełnić
Bardziej szczegółowoKalkulatory systemowe
Kalkulatory systemowe Zanim przystąpisz do prac remontowych warto oszacować wydatki na zastosowane materiały. Specjalnie dla Ciebie udostępniamy przykładowe wyliczenia kosztów dla systemów NIDA. Jeżeli
Bardziej szczegółowoKalkulatory systemowe
Kalkulatory systemowe Zanim przystąpisz do prac remontowych warto oszacować wydatki na zastosowane materiały. Specjalnie dla Ciebie udostępniamy przykładowe wyliczenia kosztów dla systemów NIDA. Jeżeli
Bardziej szczegółowoKalkulatory systemowe
Kalkulatory systemowe Zanim przystąpisz do prac remontowych warto oszacować wydatki na zastosowane materiały. Specjalnie dla Ciebie udostępniamy przykładowe wyliczenia kosztów dla systemów NIDA. Jeżeli
Bardziej szczegółowoKalkulatory systemowe
Kalkulatory systemowe Zanim przystąpisz do prac remontowych warto oszacować wydatki na zastosowane materiały. Specjalnie dla Ciebie udostępniamy przykładowe wyliczenia kosztów dla systemów Nida. Jeżeli
Bardziej szczegółowoSYSTEMY SUCHEJ ZABUDOWY
98 99 system OBUDOWY KONSTRUKCJI NOŚNej Strona Oznaczenie wg normy Mocowanie opłytowania do Ciężar zabudowy [kg] [min] System obudowy nośnej - Belki Strona Oznaczenie wg normy Mocowanie opłytowania do
Bardziej szczegółowoOBUDOWY STALOWEJ KONSTRUKCJI NOŚNEJ
OBUDOWY STALOWEJ KONSTRUKCJI NOŚNEJ Systemy obudowy słupów i belek stalowych stosuje się najczęściej do zakrycia konstrukcji nośnej budynku. Systemy te pełnią dwie funkcje: dekoracyjną, zakrywając nie
Bardziej szczegółowoOBUDOWY DREWNIANEJ KONSTRUKCJI NOŚNEJ
OBUDOWY DREWNIANEJ KONSTRUKCJI NOŚNEJ OBUDOWY DREWNIANEJ KONSTRUKCJI NOŚNEJ Systemy obudowy słupów i belek drewnianych stosuje się najczęściej do zakrycia nośnej budynku. Systemy te pełnią głównie funkcję
Bardziej szczegółowopodwieszane i okładziny sufitowe
Sufity podwiesane i okładiny sufitowe Drugim, po ścianach, najbardiej popularnym astosowaniem płyt gipsowo- -kartonowych i gipsowych są sufity podwiesane. Mogą one pełnić np. funkcję estetycnego ukrycia
Bardziej szczegółowoSpis treści. Ściany wewnątrzlokalowe NIDA Ściana 75A45 NIDA Ściana 81A45 NIDA Ściana 80A50 NIDA Ściana 86A50 NIDA Ściana 100A50 NIDA Ściana 125A75
GIPS Spis treści Sucha zabudowa w budownictwie mieszkaniowym Elastyczność w kształtowaniu przestrzeni Akustyka Finanse Sucha zabudowa NIDA jako alternatywa dla budownictwa mieszkaniowego Płyty gipsowo-kartonowe
Bardziej szczegółowoZastosowanie Systemów Suchej Zabudowy NIDA. Budownictwo jednorodzinne.
Zastosowanie Systemów Suchej Zabudowy NIDA Budownictwo jednorodzinne sucha zabudowa nida w budownictwie jednorodzinnym STRONA 1 Spis treści Sucha zabudowa w budownictwie jednorodzinnym Elastyczność w kształtowaniu
Bardziej szczegółowoJak projektować ściany wewnętrzne zgodnie z przepisami. Dobór rozwiązań wg: Izolacyjności akustycznej R A1 Odporności ogniowej EI/REI
Jak projektować ściany wewnętrzne zgodnie z przepisami. obór rozwiązań wg: Izolacyjności akustycznej Odporności ogniowej EI/REI Podstawowe elementy składowe systemów lekkich ścian działowych 1. Płyty gipsowo-kartonowe
Bardziej szczegółowoRIGISTIL. System mocowania płyt g-k Rigips
najłatwiejszy i najszybszy w montażu system zabudowy wnętrz RIGISTIL System mocowania płyt g-k Rigips Zabudowa poddasza RIGISTIL to opatentowany przez Rigips system ryflowanych profili metalowych i wieszaków
Bardziej szczegółowoSYSTEMY SUCHEJ ZABUDOWY
Obudowy Konstrukcji Nośnej Systemy obudowy słupów i belek drewnianych stosuje się najczęściej do zakrycia nośnej budynku. Systemy te pełnią głównie funkcję dekoracyjną, zakrywając nie zawsze estetyczne
Bardziej szczegółowoGIPS. Zastosowanie. Systemów Suchej Zabudowy NIDA. arch. E. Stankiewicz. Budownictwo jednorodzinne
GIPS arch. E. Stankiewicz Zastosowanie Systemów Suchej Zabudowy NIDA Budownictwo jednorodzinne arch. M. Szymaniak Systemy Suchej Zabudowy Spis treści Sucha zabudowa w budownictwie jednorodzinnym Elastyczność
Bardziej szczegółowoOgniochronne obudowy drewnianych konstrukcji Nośnych
Ogniochronne obudowy drewnianych konstrukcji Nośnych ogniochronnych obudów drewnianych konstrukcji nośnych opracowano w celu poprawienia bezpieczeństwa obiektów wznoszonych w całości lub częściowo w technologii
Bardziej szczegółowoGlasroc F (Riflex) Elastyczna płyta gipsowa
Glasroc F (Riflex) Elastyczna płyta gipsowa Każdy inwestor chce, aby użytkowane przez niego pomieszczenie miało oryginalny i niepowtarzalny wygląd. Już na etapie projektowania powstają niekonwencjonalne
Bardziej szczegółowoKOSZTORYS OFERTOWY ŁÓDŹ UL. NOWE SADY 19 ŁÓDZKI ZAKŁAD USŁUG KOMU- NALNYCH
ŁÓDZKI ZAKŁAD USŁUG KOMU- NALNYCH ŁÓDŹ UL. NOWE SADY 19 KOSZTORYS OFERTOWY Klasyfikacja robót wg. Wspólnego Słownika Zamówień 45410000-4 Tynkowanie 45420000-7 Roboty w zakresie zakładania stolarki budowlanej
Bardziej szczegółowoPłyta gipsowo-kartonowa. do zabezpieczania przed promieniowaniem rentgenowskim
Płyta gipsowo-kartonowa do zabezpieczania przed promieniowaniem rentgenowskim STRONA 2 NIDA RTG PŁYTA GIPSOWO-KARTONOWA Z POWŁOKĄ OŁOWIANĄ DO ZABEZPIECZANIA POWIERZCHNI PRZED PROMIENIOWANIEM RENTGENOWSKIM.
Bardziej szczegółowoKOOSZTORYS BUDOWLANY OFERTOWY nr 1
Zachodniopomorski Uniwersytet Technologiczny w Szczecinie ALPIASTÓW 16; 70-310 SZCZECIN KOOSZTORYS BUDOWLANY OFERTOWY nr 1 zał NAZWA INWESTYCJI : REMONT POKOJU NR 301 ŚCIANKA DZIAŁOWĄ Z REGIPSU ADRES INWESTYCJI
Bardziej szczegółowoOgniochronne obudowy drewnianych konstrukcji Nośnych
970 971 system OBUDOWY drewnianej KONSTRUKCJI NOŚNej Strona Typ Ilość stron zabezpieczonych wg normy Mocowanie płyt Parametry statyczne Smukłość [λ min zwichrzeniem wytężenia [α N Sposób pracy przekroju
Bardziej szczegółowoPłyta gipsowo-kartonowa. do zabezpieczania przed promieniowaniem rentgenowskim
Płyta gipsowo-kartonowa do zabezpieczania przed promieniowaniem rentgenowskim STRONA 2 STRONA 3 PŁYTA GIPSOWO-KARTONOWA Z POWŁOKĄ OŁOWIANĄ DO ZABEZPIECZANIA POWIERZCHNI PRZED PROMIENIOWANIEM RENTGENOWSKIM.
Bardziej szczegółowoŚciany hybrydowe RIGIPS
inteligenta kombinacja wymierne korzyści 2 3. Profesjonalny partner w branży robót wykończeniowych Najlepsze właściwości prowadzą do jeszcze lepszych efektów Systemy suchej zabudowy są dzisiaj stałym elementem
Bardziej szczegółowoPłyty ścienne wielkoformatowe
Energooszczędny system budowlany Płyty ścienne wielkoformatowe TERMALICA SPRINT ZBROJONE PŁYTY Z BETONU KOMÓRKOWEGO PRZEZNACZONE DO WZNOSZENIA ŚCIAN W OBIEKTACH PRZEMYSŁOWYCH, HANDLOWYCH I KOMERCYJNYCH
Bardziej szczegółowoŁącznik stabilizacyjny NIDA LS. Do systemów suchej zabudowy z niepełnym poszyciem z płyt gipsowych NIDA
LS Łącznik stabilizacyjny NIDA LS Do systemów suchej zabudowy z niepełnym poszyciem z płyt gipsowych NIDA Łącznik stabilizacyjny NIDA LS STRONA 3 Łącznik stabilizacyjny NIDA LS* Łącznik stabilizacyjny
Bardziej szczegółowoSUFITY PODWIESZANE I OKŁADZINY SUFITOWE
SUFITY PODWIESZANE I OKŁADZINY SUFITOWE SUFITY PODWIESZANE I OKŁADZINY SUFITOWE Drugim, po ścianach, najbardiej popularnym astosowaniem płyt gipsowo- -kartonowych i gipsowych są sufity podwiesane. Mogą
Bardziej szczegółowoEGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2017 ZASADY OCENIANIA
Układ graficzny CKE 2016 Nazwa kwalifikacji: Montaż systemów suchej zabudowy Oznaczenie arkusza: B.05-01-17.01 Oznaczenie kwalifikacji: B.05 zadania: 01 Kod ośrodka Kod egzaminatora EGZAMIN POTWIERDZAJĄCY
Bardziej szczegółowoZastosowanie Systemów Suchej Zabudowy NIDA. Budownictwo mieszkaniowe.
Zastosowanie Systemów Suchej Zabudowy NIDA Budownictwo mieszkaniowe sucha zabudowa nida w budownictwie jednorodzinnym STRONA 1 Spis treści Sucha zabudowa w budownictwie mieszkaniowym Elastyczność w kształtowaniu
Bardziej szczegółowo7. IZOLACJA ŚCIAN DZIAŁOWYCH
7. IZOLACJA ŚCIAN DZIAŁOWYCH doskonała izolacja akustyczna lekki produkt produkt niepalny doskonała izolacja cieplna produkt skompresowany produkt odporny na wilgoć Doskonała izolacja akustyczna ścian
Bardziej szczegółowo99613 KS 12,5 x 1200 x 2600 10,8 124,8 40 1348 68,20 23% 92375 KS 15,0 x 1200 x 2400 13,5 115,2 40 1555 78,50 23% Zawartość w opakowaniu
Luty 2015 Strona 5 2. Systemy specjalne nida NIDA (Typ GMFH1I) 1 NIDA. Płyty te zapewniają zmniejszone wchłanianie wody nasiąkliwość poniżej 3%. Dopuszczone do stosowania w pomieszczeniach mokrych i długookresowo
Bardziej szczegółowoBeton komórkowy SOLBET
Beton komórkowy SOLBET Podstawowe informacje techniczne / wytrzymałość na ściskanie Średnia wytrzymałość na ściskanie [MPa] [kg/m 3 ] SS - Solec Kujawski SP - 400 2,00 2,00 2,50 2,50 3,00 3,00 4,00 700
Bardziej szczegółowoŚciany szkieletowe fermacell 1 S 41
Ściany szkieletowe fermacell 1 S 41 Opis Konstrukcje nienośne ścian o odporności ogniowej, spełniające wysokie wymagania w zakresie tłumienia dźwięku i podwyższonej wytrzymałości mechanicznej. Obszarem
Bardziej szczegółowoOPIS PRODUKTU ZASTOSOWANIE ZGODNOŚĆ DOSTĘPNOŚĆ. TRANSPORT i PRZECHOWYWANIE INTU FR WRAP L TDS 1
OPIS PRODUKTU. Taśma ogniochronna INTU FR WRAP L wykonana jest z materiału na bazie grafitu. Pod wpływem wysokiej temperatury (ok. 140 C) materiał pęcznieje i wypełnia całą przestrzeń powstałą po wypalonych
Bardziej szczegółowoOPIS PRODUKTU -- ZASTOSOWANIE SPOSÓB MONTAŻU. Dostępne średnice: 32mm 355mm Klasa odporności ogniowej: EI 120 - EI 240
OPIS PRODUKTU Dostępne średnice: 32mm 355mm Klasa odporności ogniowej: EI 120 - EI 240 Kołnierze składają się z zewnętrznej obudowy w kształcie opaski wykonanej z blachy stalowej o grubości 1,0 mm zabezpieczonej
Bardziej szczegółowoNIDA Hydro - płyta gipsowa do stosowania w pomieszczeniach mokrych i wilgotnych
GIPS POMIESZCZENIA MOKRE I WILGOTNE NIDA Hydro - płyta gipsowa do stosowania w pomieszczeniach mokrych i wilgotnych Zwiększone parametry mechaniczne, wyjątkowa odporność na działanie wody oraz zabezpieczenie
Bardziej szczegółowoPodstawowe systemy suchej zabudowy Katalog rozwiązań
Podstawowe systemy suchej zabudowy Katalog rozwiązań STRONA 2 Podstawowe systemy suchej zabudowy Wstęp SINIAT jest wiodącym globalnym producentem i dostawcą rozwiązań dla budownictwa opartych na gipsie.
Bardziej szczegółowoOPIS PRODUKTU ZASTOSOWANIE ZGODNOŚĆ DOSTĘPNOŚĆ. TRANSPORT i PRZECHOWYWANIE. INTU FR WRAP L TDS PK 1.18 Strona 1 z 6
OPIS PRODUKTU. Taśma ogniochronna INTU FR WRAP L wykonana jest z materiału na bazie grafitu. Pod wpływem wysokiej temperatury (ok. 140 C) materiał pęcznieje i wypełnia całą przestrzeń powstałą po wypalonych
Bardziej szczegółowoStudio Dżwięku ASP Katowice
Strona tytułowa obmiaru Branża: Budowlana Rodzaj: Przedmiar Wspólny Słownik Zamówień: BUDOWA: WYKONAWCA: Studio Dżwięku ASP Katowice Koszarowa Katowice Studio Dżwięku ASP Katowice KOSZTORYS NR: 162/11
Bardziej szczegółowoYtong Panel. System do szybkiej budowy
System do szybkiej budowy Skraca czas budowy ścian działowych o nawet 75% to system wielkowymiarowych płyt z betonu komórkowego do wznoszenia ścian działowych. Wysokość elementów każdorazowo dostosowana
Bardziej szczegółowoPłyty warstwowe. Płyty warstwowe
Płyty warstwowe Płyty warstwowe PW PUR-S/PIR-S Tabela parametrów technicznych płyty PW PUR-S/pir-S Płyta warstwowa ścienna z widocznym łącznikiem PW PUR-S / PIR-S przeznaczona jest do wykonywania ścian
Bardziej szczegółowoPodkręć tempo budowy. System do szybkiej budowy. Dlaczego warto budować w systemie Ytong Panel
Dlaczego warto budować w systemie Wybór systemu pozwala na uzyskanie oszczędności w wielu aspektach budowy dzięki skróceniu czasu jej realizacji: mniejsza liczba potrzebnych pracowników, obniżenie kosztów
Bardziej szczegółowoIzolacja akustyczna lekkich ścianek działowych wełną mineralną firmy URSA
