1 Strop drewniany: konstrukcja i izolacja Stropy drewniane są stosowane od wieków. Ich niewątpliwą zaletą jest niewielki koszt i łatwość wykonania. Jednak drewno ugina się i jest mniej odporne na ogień, dlatego też stropy drewniane muszą być perfekcyjne zaprojektowane i wykonane z inżynierską dokładnością. Stropy drewnianenajczęściej stosuje się przy budowie domów drewnianych w technologii kanadyjskiej czy domków letniskowych. Właściwości drewna Do budowy stropów drewnianych stosuje się drewno sosnowe lub świerkowe, które powinno spełniać kilka podstawowych parametrów wytrzymałościowych: wytrzymałość na ściskanie, zginanie, docisk miejscowy, ścinanie i rozciąganie. Drewno powinno posiadać klasę K27. Wilgotność tarcicy konstrukcyjnej nie powinna być większa niż 18% dla elementów obudowanych i nie większa niż 23% dla elementów nieobudowanych. Rodzaje stropów drewnianych Wykonawstwo stropów drewnianych musi uwzględniać ochronę przeciwpożarową. Z punktu widzenia techniki ochrony przeciwpożarowej rozróżniane są dwa rodzaje stropów w budownictwie drewnianym: - stropy żebrowe stropy w systemie budownictwa drewnianego płytowego, z zamkniętym pokryciem górnym i dolnym na żebrach drewnianych, czyli całkowicie przykrytych belkach drewnianych. - stropy belkowe stropy z belek drewnianych, częściowo lub całkowicie odsłoniętych, narażonych na działanie ognia. Konstrukcja stropu drewnianego W domach jednorodzinnych najczęściej spotykamy drewniane stropy belkowe, wykonywane najczęściej jako stropy poddasza lub stropy międzykondygnacyjne. page 1 / 14

(rys. Wikipedia) Belki w stropie drewnianym mają zwykle grubość 42 mm, która zapewnia wystarczającą sztywność zapobiegającą skręcaniu się elementów.

2 (rys. Wikipedia) Belki w stropie drewnianym mają zwykle grubość 42 mm, która zapewnia wystarczającą sztywność zapobiegającą skręcaniu się elementów. Wysokość belek jest już różna i zależy od rozpiętości stropu, rozstawu belek, a także od rodzaju materiału konstrukcyjnego. Wykonywane są najczęściej z litych bali drewnianych, ale możliwe jest także wykonywanie belek jako elementów składanych (klejonych lub łączonych mechanicznie). Szkielet stropu drewnianego składa się z belek stropowych i podciągów. Elementy konstrukcji stropu opierają się na ścianach nośnych. Możliwe jest także podpieranie belek na pośrednich podciągach. Belki ułożone są jednokierunkowo, widoczne są od spodu stropu lub zakryte podsufitką. Podsufitkę wykonujemy z płyt gipsowych lub z boazerii drewnianej. Przy stropach bez podsufitki belki stanowią widoczne elementy wpływające korzystnie na klimat pomieszczenia. Stosuje się zwykle dwa rozstawy belek: 40 lub 60 cm. Dodatkowo w budynkach murowanych belki stropu zabezpiecza się przed wysuwaniem za pomocą specjalnego jarzma. Końcówki belek stykające się z murem powinny być osłonięte papą, jednak bez przykrywania czoła belki. Należy zastosować również izolację termiczną gniazda od strony czoła belki, co zapobiegnie wykraplaniu się pary wodnej i przedłuży trwałość drewna. Pomiędzy belką a murem powinna być zostawiona przestrzeń wentylacyjna o szerokości 2-3 cm, aby powietrze mogło swobodnie dochodzić do czoła belki. Izolacja stropu drewnianego W przestrzeń pomiędzy belkami ułożyć należy najpierw folię paroizolacyjną, a następnie 10cm wełny mineralnej jako izolację page 2 / 14

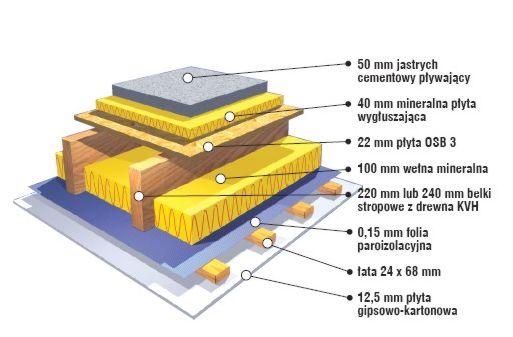

3 cieplną i akustyczną pomiędzy kondygnacjami. Między wełną a deskami należy zostawić przestrzeń wentylacyjną gr. minimum 5cm. Aby dodatkowo wyciszyć strop drewniany należy przed przybiciem desek na belkach położyć paski pianki lub filcu o grubości 1cm. (rys. Polski Dom 2000) Inne elementy w stropie Warto pamiętać, że przez strop przenikają inne elementy konstrukcyjne, jak schodyczy kominy. Należy wówczas zrezygnować z regularnego układu belek stropowych i skrócić belki, przenosząc obciążenia na elementy sąsiednie za pomocą belki wymianowej. Jest ona mocowana jarzmem zarówno do belek skróconych, jak i tych regularnych. Przez podsufitkę mogą być przeprowadzane również pojedyncze przewody elektryczne, co nie ma wpływu na odporność ogniową, pod warunkiem, że powstałe z tego powodu otwory zostaną zamknięte, np. gipsem. Szczególnie starannego wykonania wymaga przejście przez strop prowadzonych pionowo przewodów. Pęczki przewodów, do średnicy 50 mm, mogą być prowadzone przez podsufitkę bez specjalnych zabiegów. Należy tylko miejsce przechodzenia wyłożyć ciasno ułożonym page 3 / 14

4 włóknem mineralnym i następnie uszczelnić zaprawą gipsową. Ochrona przed hałasem Aby najlepiej zabezpieczyć pomieszczenia przed hałasem, należy zastosować tzw. posadzki pływająceo możliwie wysokim ciężarze (wielkowymiarowe elementów drewnianych lub drewnopochodnych, np. panele laminowane bądź deski klejone warstwowo). Należy zwracać szczególną uwagę na doskonałą izolację posadzek pływających od ścian, gdyż w przeciwnym razie dochodzi do przenoszenia dźwięków przez ograniczające posadzkę ściany. Kolejnym rozwiązaniem jest dociążenie stropu z belek drewnianych, przy równoczesnym zachowaniu elastyczności. Można je osiągnąć przez rozłożenie lub naklejenie płytek betonowych albo kamiennych. Przy tym wymiary płytek nie powinny być zbyt duże, gdyż na szczelinach pomiędzy płytkami spoczywa względnie elastyczna nadbudowa. Szczególnie korzystne efekty osiąga się przez kombinację obciążenia i pływającej posadzki. Wykładziny także zapewniają znaczną poprawę tłumienia odgłosu kroków o wysokich częstotliwościach Zalety i wady stropu drewnianego Stropy drewniane są znacznie lżejsze od stropów żelbetowych, tańsze w wykonaniu i zapewniają łatwość wykonania wszelkich przeróbek już w trakcie użytkowania. Warto zauważyć, że wykonywane są one w technologii suchej, co w naszym umiarkowanym klimacie oznacza możliwość wykonania stropu także w okresie jesienno-zimowym. Charakteryzują się jednak małą odpornością ogniową, co wymusza na wykonawcach konieczność impregnacji i czterostronnego strugania. Nie są również odporne na korozję biologiczną i wilgotność. Istotnym jest również brak współpracy z konstrukcją nośną budynku. Przeczytaj o technologii budowy stropów drewnianych: page 4 / 14

5 Tradycyjna budowa stropów drewnianych W tradycyjnej metodzie budowy stropu drewnianego stosuje się belki z drewna page 5 / 14

6 litego. Bardzo istotny jest wybór odpowiedniego surowca na strop. Stropy drewniane na pasie dolnym wiązarów page 6 / 14

7 Specyficzną grupę wiązarów, utworzonych za pomocą płytek kolczastych, stanowią wiązary z pasem dolnym, który jest jednocześnie konstrukcją stropu. Są to zwłaszcza wiązary attykowe i mansardowe. page 7 / 14

8 page 8 / 14

9 Strop drewniany na wiązarach kratowych Kolejnym przykładem nowoczesnej metody wykonania stropów drewnianych są belki stropowe wykonane jako drewniane wiązary kratowe połączone przez płytki kolczaste. page 9 / 14

10 page 10 / 14

11 Stropy drewniane metodą Posi Joist Posi-Joist wiązary o pasach równoległych, z krzyżulcami w postaci metalowych łączników. Dzięki takiej budowie uzyskujemy bardzo sztywną belkę stropową. page 11 / 14

12 page 12 / 14

13 Strop drewniany z płytami OSB Belki drewniane ze środnikiem z płyt OSB umożliwiają zredukowanie prac mokrych przy budowie stropów do minimum: wykonanie wieńca i ewentualnie podciągów. page 13 / 14
