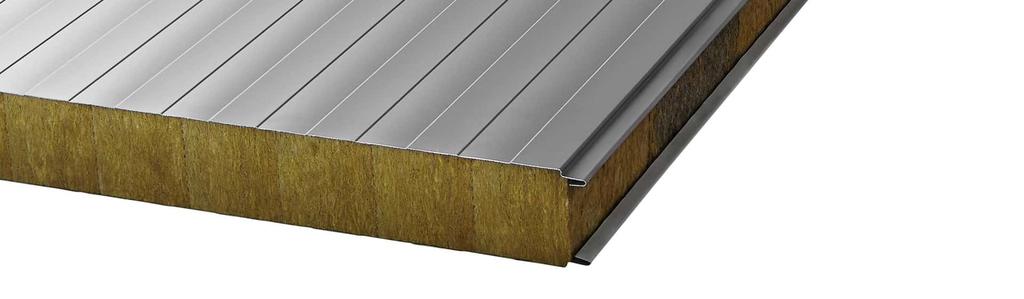

1 PŁYTA WARSTWOWA ŚCIENNA MW-WST (WEŁNA MINERALNA) WIDOCZNE MOCOWANIE GDY WAŻNA JEST OGNIOODPORNOŚĆ... Płyta warstwowa zrdzeniem zwełny mineralnej jest materiałem niepalnym. Można ją stosować wszędzie tam, gdzie występują podwyższone wymagania przeciwpożarowe. Wysoka odporność na ogień Rdzeń z wełny mineralnej zapewnia doskonałą ochronę przed ogniem, dlatego płyty warstwowe Balex Metal mogą być stosowane jako przegrody ogniowe.

2 Wysoka szczelność ogniowa Zapewnia ją unikatowe obustronne ukształtowanie styku płyt i zamka. Łatwy montaż Odpowiednie wyprofilowanie zamka i stożkowe pochylenie powierzchni styku wewnętrznego sprawia, że montaż płyt odbywa się błyskawicznie. Trwałość Płyty warstwowe Balex Metal zabezpieczone są wytrzymałymi powłokami antykorozyjnymi. ZASTOSOWANIE Ściany zewnętrzne Ściany działowe Przegrody ogniowe Sufity podwieszane Ocieplenie obiektów Obiekty handlowe iprzemysłowe opodwyższonych wymogach ognioodporności Obiekty logistyczne Obiekty biurowe Obiekty rolnicze Przechowalnie owoców iwarzyw Hale sportowe PARAMETRY TECHNICZNE Nazwa Płyty warstwowe zrdzeniem zwełny mineralnej, ścienne zwidocznym mocowaniem MW-W-ST Rdzeń twarda wełna mineralna (nominalna gęstość pozorna 110 kg/m3)

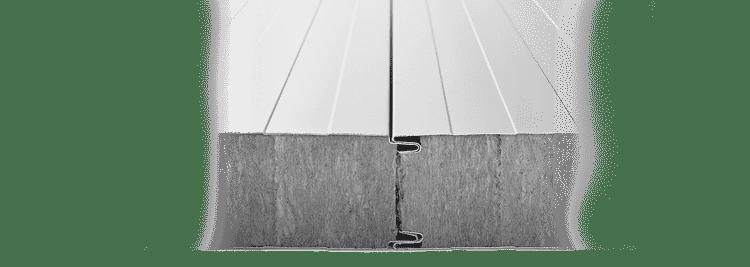

3 Grubość okładzin [mm] 0,50 / 0,60 / 0,70 Gatunek stali S250GD Powłoka SP poliester 25 μm, SP poliester mat Perła 35 μm, PVC(F) "foodsafe". alucynk+easyfilm, CESAR PUR 55μm Szerokość efektywna [mm] 1100 Szerokość całkowita [mm] 1120 Długość płyty [mm] Grubość rdzenia [mm] Masa płyty [kg/m2] Izolacyjność ciepła U [W/m2K] c ,79 19,80 21,90 25,01 26,10 28,20 30,30 33,50 0,47 0,38 0,32 0,26 0,24 0,22* 0,19 0,17 Odporność ogniowa - EI 120 EI 240 / EW 240 Odporność naogień zewnętrzny NRO** Reakcja naogień A2-s1.d0 Długość płyty Powłoka Grubość minimalna maksymalna [mm] [mm] (gr. 80) Strona płyty Sp poliester Sp poliester mat Perła CESAR PUR "foodsafe" alucynk stal nierdzewna 0,50 / zewnętrzna 0,60 / M/L/R/G x x x x x x L/G x x x x x x 0,70 100) Profilacja** [mm] (gr okładziny (pozostałe płyty) 0,50 / wewnętrzna 0,60 / 0,70 **rozwinięcie skrótów profilowań: L - Liniowanie M - Mikroprofilowanie R - Rowkowanie G - Gładkie T - Trapezowe C - Clearline S - Softline *płyta warstwowa MW-W-ST ogrubości rdzenia 180 mm spełnia minimalne wymagania dotyczące współczynnika **nierozprzestrzeniająceognia DETAL POŁĄCZENIA PŁYT

4 Zamek widoczny PRZEKRÓJ PŁYTY RODZAJE PROFILOWANIA OKŁADZIN Liniowanie (L) okładzina wewnętrzna Mikroprofilowanie (M)

5 Rowkowanie (R) Gładkie (G) okładzina wewnętrzna dostępna dla okładzin o grubości minimum 0,60 mm KOLORY POWŁOKI PREMIUM CESAR PUR55 - POLIURETAN Z POLIAMIDEM wiśnia 3009 szaroaluminiowy 9007 silver metalic 9006

6 grafitowy 7016 czekoladowo-brązowy 8017 ceglasty 8004 biały 9010 czarny 9005 POWŁOKI ORGANICZNE SP POLIESTER szarobiały 9002 szaroaluminiowy 9007 sygnałowożółty 1003 sygnałowoniebieski 5010 silver metalic 9006 rezedowozielony 6011 ognistoczerwony 3000 kość słoniowa 1015 koralowo-czerowny 3016 jodłowozielony 6020 jasnoszary 7035 grafitowy 7016 grafitowoszary 7024 czerwony 3011 czerwonobrązowy 8012 czekoladowobrązowy 8017 czarny 9005 ciemnozielony 6005 ciemnobrązowy 8019 ceglasty 8004 biały 9010 POWŁOKI ORGANICZNE SP POLIESTER MAT PERŁA

7 grafitowy 7016M grafitowoszary 7591M jodłowozielony 6490M czerwony 3301M czarny 9005M czekoladowo-brązowy 8637M POWŁOKI METALICZNE ALUCYNK+EASYFILM INNE PVC(F) FOOD SAFE 9010 Gwarancja STAL NIERDZEWNA ceglasty 8620M
