uzdatnianie wody FUNAM Sp. z o.o. ul. Mokronoska 2, 52-407 Wrocław funam@

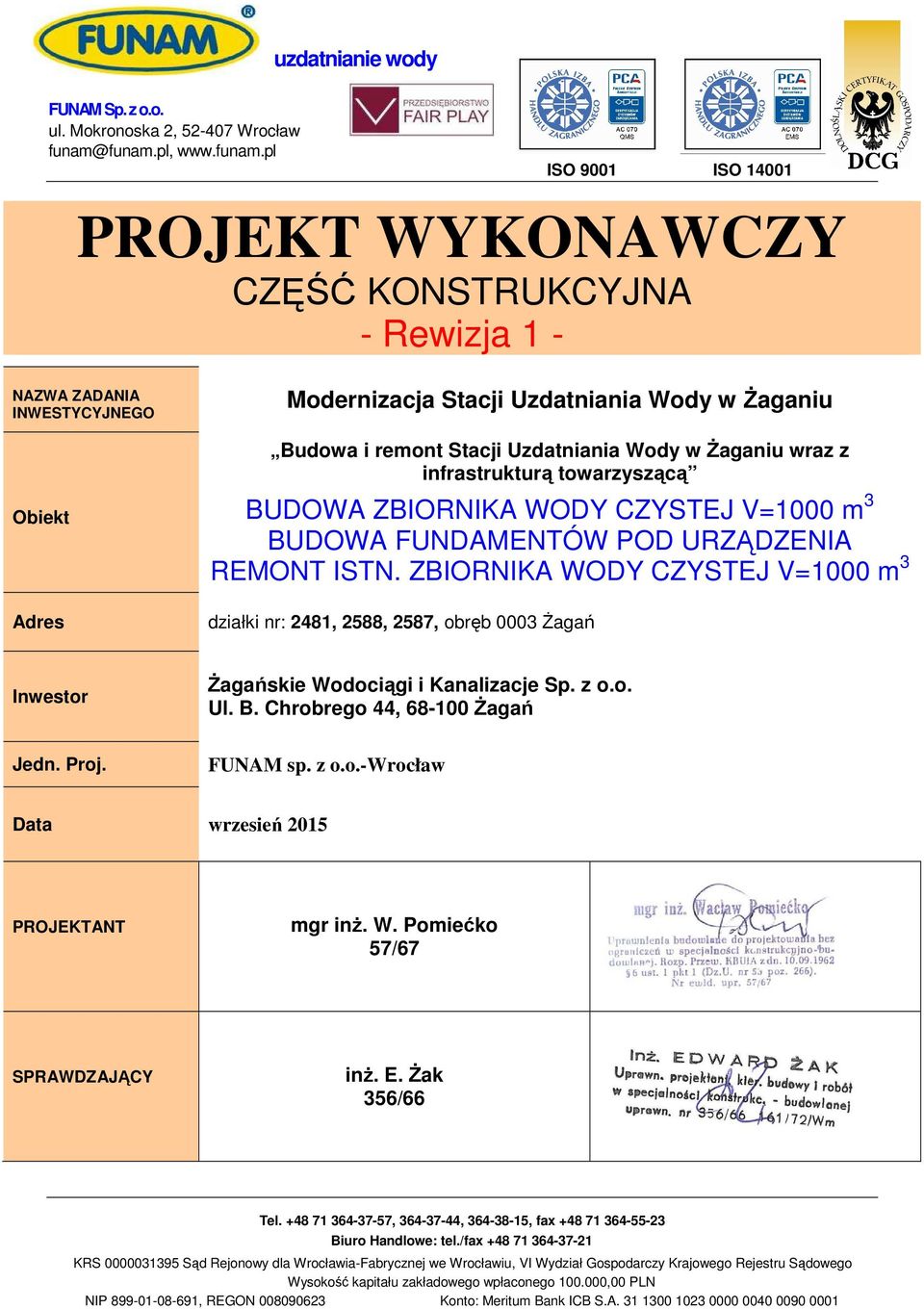

1 uzdatnianie wody FUNAM Sp. z o.o. ul. Mokronoska 2, Wrocław funam@funam.pl, ISO 9001 ISO PROJEKT WYKONAWCZY CZĘŚĆ KONSTRUKCYJNA - Rewizja 1 - NAZWA ZADANIA INWESTYCYJNEGO Obiekt Adres Modernizacja Stacji Uzdatniania Wody w śaganiu Budowa i remont Stacji Uzdatniania Wody w śaganiu wraz z infrastrukturą towarzyszącą BUDOWA ZBIORNIKA WODY CZYSTEJ V=1000 m 3 BUDOWA FUNDAMENTÓW POD URZĄDZENIA REMONT ISTN. ZBIORNIKA WODY CZYSTEJ V=1000 m 3 działki nr: 2481, 2588, 2587, obręb 0003 śagań Inwestor śagańskie Wodociągi i Kanalizacje Sp. z o.o. Ul. B. Chrobrego 44, śagań Jedn. Proj. FUNAM sp. z o.o.-wrocław Data wrzesień 2015 PROJEKTANT mgr inŝ. W. Pomiećko 57/67 SPRAWDZAJĄCY inŝ. E. śak 356/66 Tel , , , fax Biuro Handlowe: tel./fax KRS Sąd Rejonowy dla Wrocławia-Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego Wysokość kapitału zakładowego wpłaconego ,00 PLN NIP , REGON Konto: Meritum Bank ICB S.A

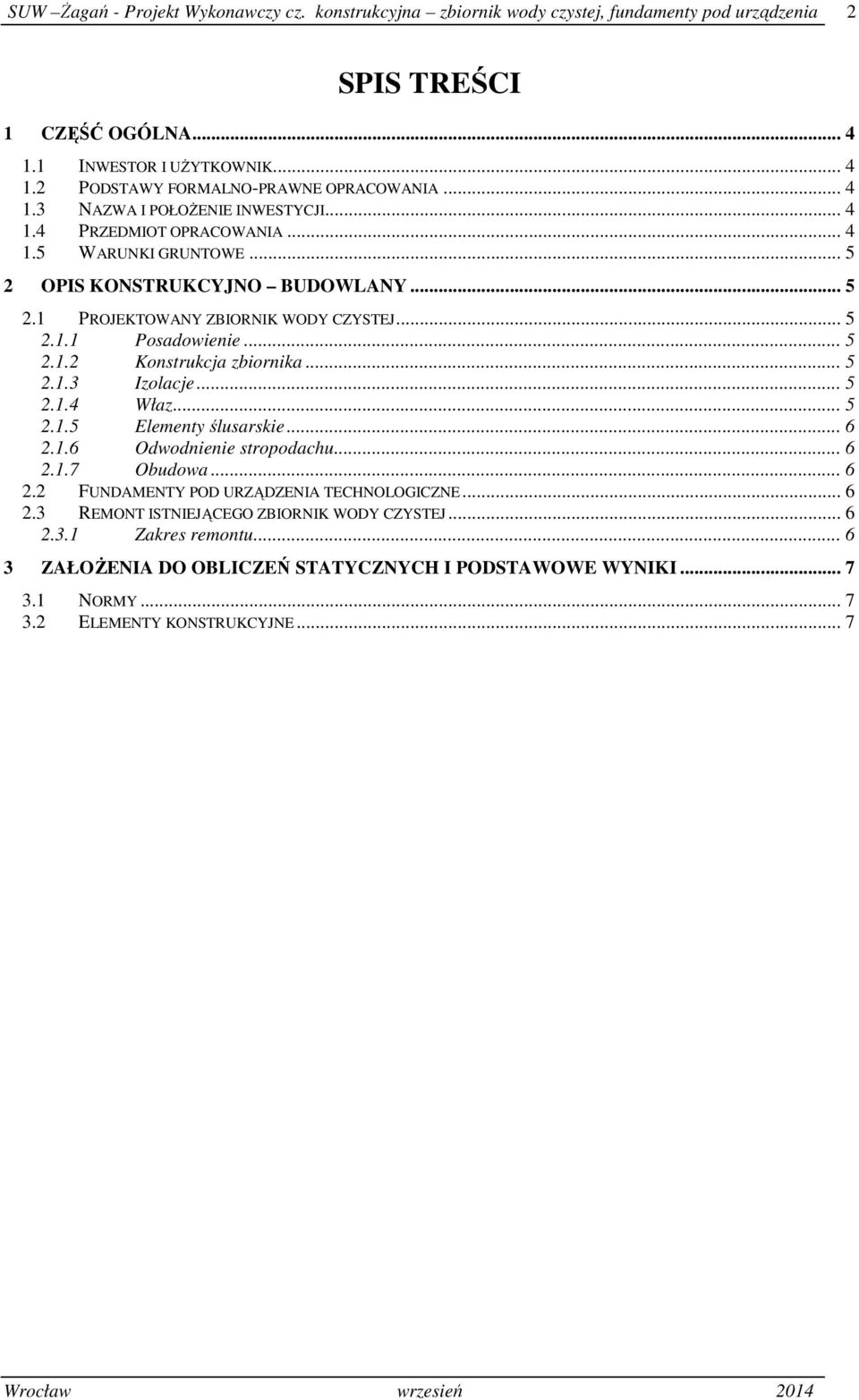

2 SUW śagań - Projekt Wykonawczy cz. konstrukcyjna zbiornik wody czystej, fundamenty pod urządzenia 2 SPIS TREŚCI 1 CZĘŚĆ OGÓLNA INWESTOR I UśYTKOWNIK PODSTAWY FORMALNO-PRAWNE OPRACOWANIA NAZWA I POŁOśENIE INWESTYCJI PRZEDMIOT OPRACOWANIA WARUNKI GRUNTOWE OPIS KONSTRUKCYJNO BUDOWLANY PROJEKTOWANY ZBIORNIK WODY CZYSTEJ Posadowienie Konstrukcja zbiornika Izolacje Właz Elementy ślusarskie Odwodnienie stropodachu Obudowa FUNDAMENTY POD URZĄDZENIA TECHNOLOGICZNE REMONT ISTNIEJĄCEGO ZBIORNIK WODY CZYSTEJ Zakres remontu ZAŁOśENIA DO OBLICZEŃ STATYCZNYCH I PODSTAWOWE WYNIKI NORMY ELEMENTY KONSTRUKCYJNE... 7 Wrocław wrzesień 2014

.. 5 2.1.2 Konstrukcja zbiornika... 5 2.1.3 Izolacje... 5 2.1.4 Właz... 5 2.1.5 Elementy ślusarskie... 6 2.1.6 Odwodnienie stropodachu... 6 2.1.7 Obudowa... 6 2.2 FUNDAMENTY POD URZĄDZENIA TECHNOLOGICZNE.

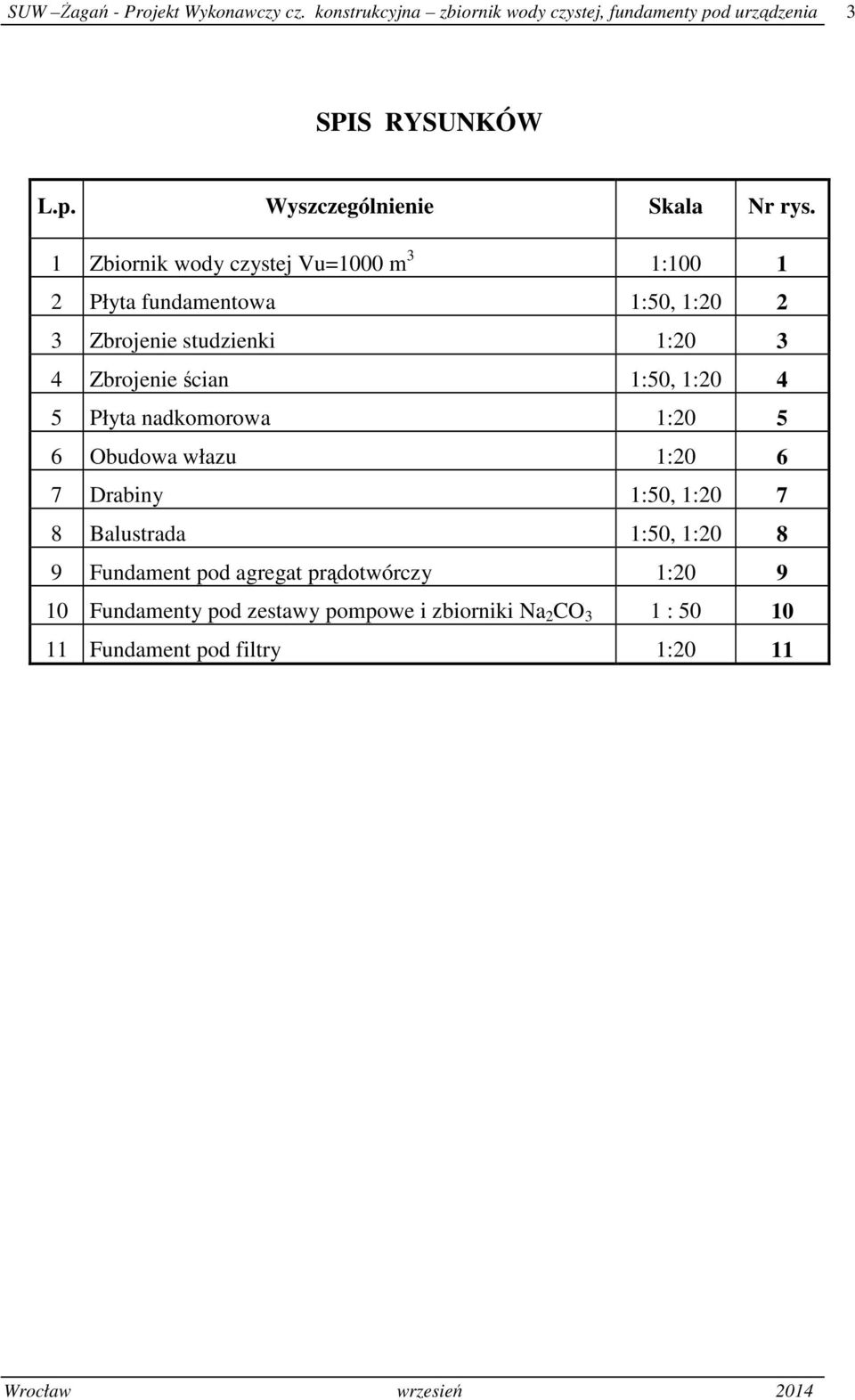

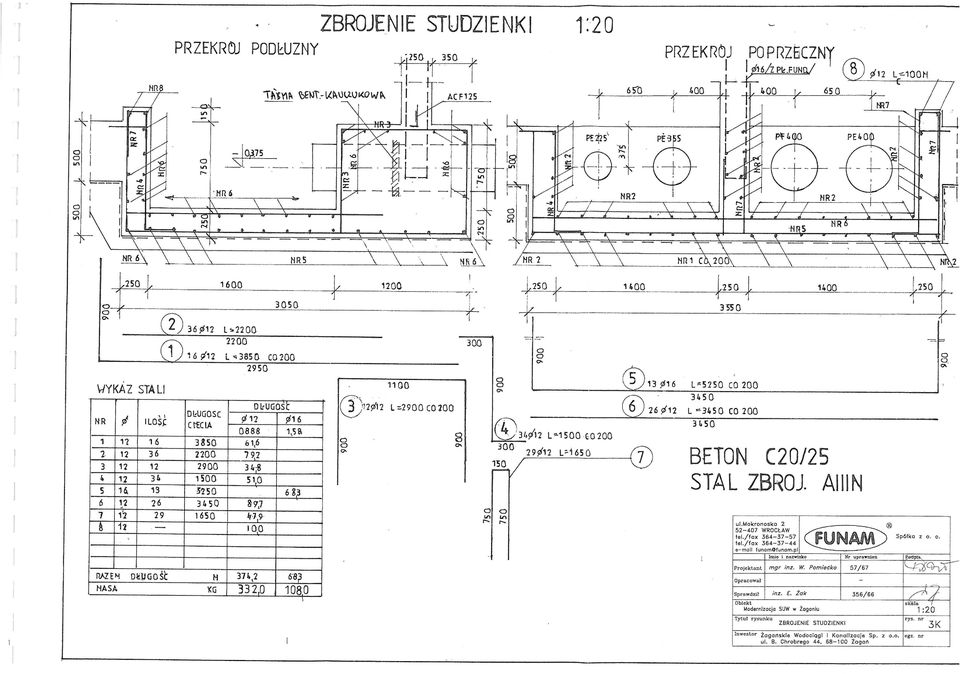

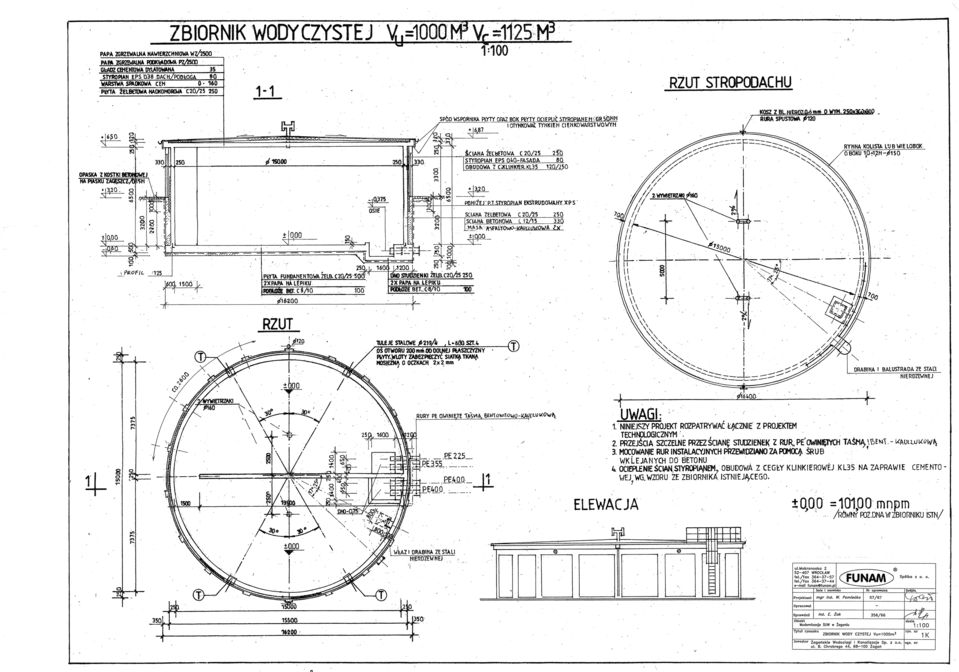

3 SUW śagań - Projekt Wykonawczy cz. konstrukcyjna zbiornik wody czystej, fundamenty pod urządzenia 3 SPIS RYSUNKÓW L.p. Wyszczególnienie Skala Nr rys. 1 Zbiornik wody czystej Vu=1000 m 3 1: Płyta fundamentowa 1:50, 1: Zbrojenie studzienki 1: Zbrojenie ścian 1:50, 1: Płyta nadkomorowa 1: Obudowa włazu 1: Drabiny 1:50, 1: Balustrada 1:50, 1: Fundament pod agregat prądotwórczy 1: Fundamenty pod zestawy pompowe i zbiorniki Na 2 CO 3 1 : Fundament pod filtry 1:20 11 Wrocław wrzesień 2014

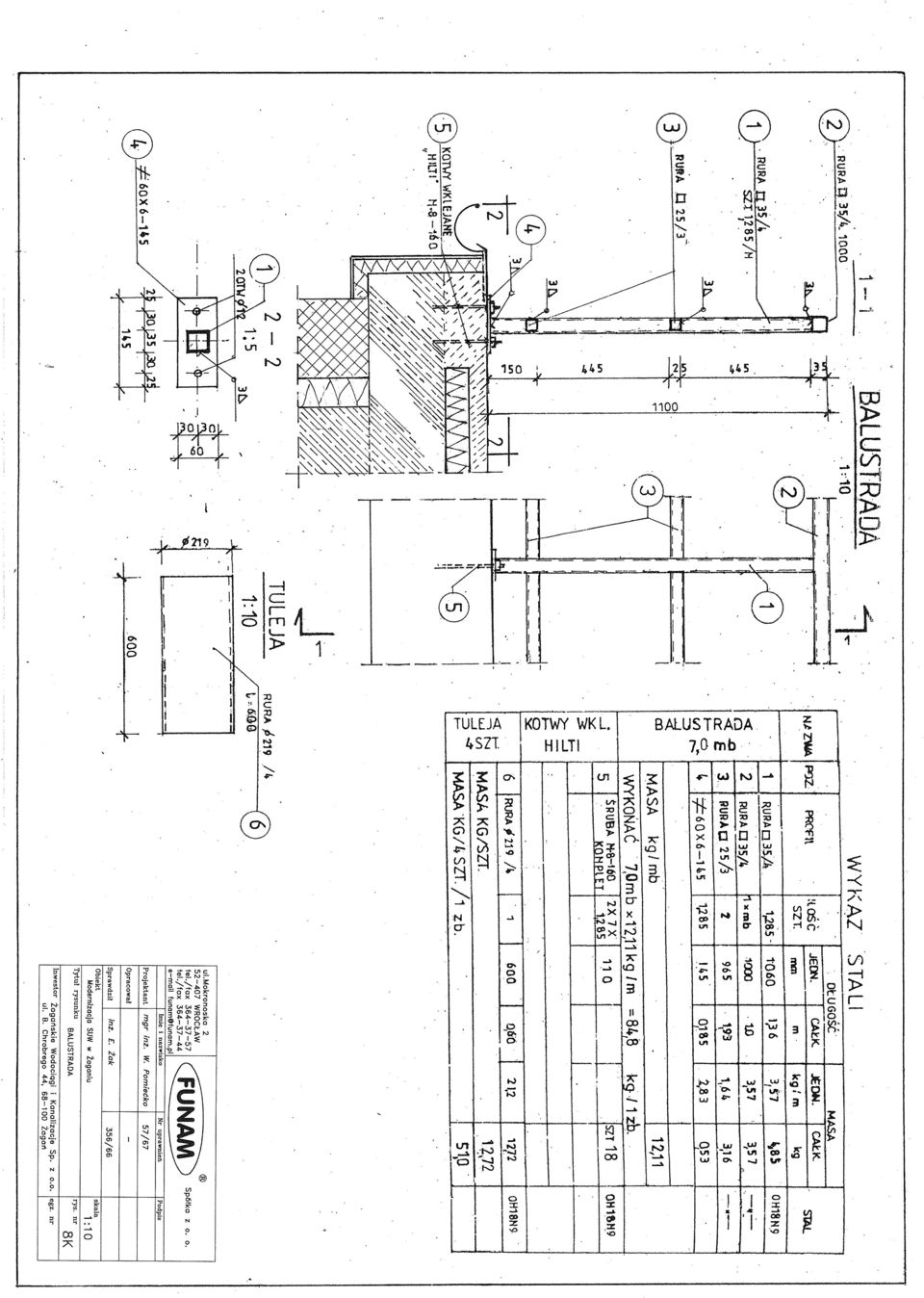

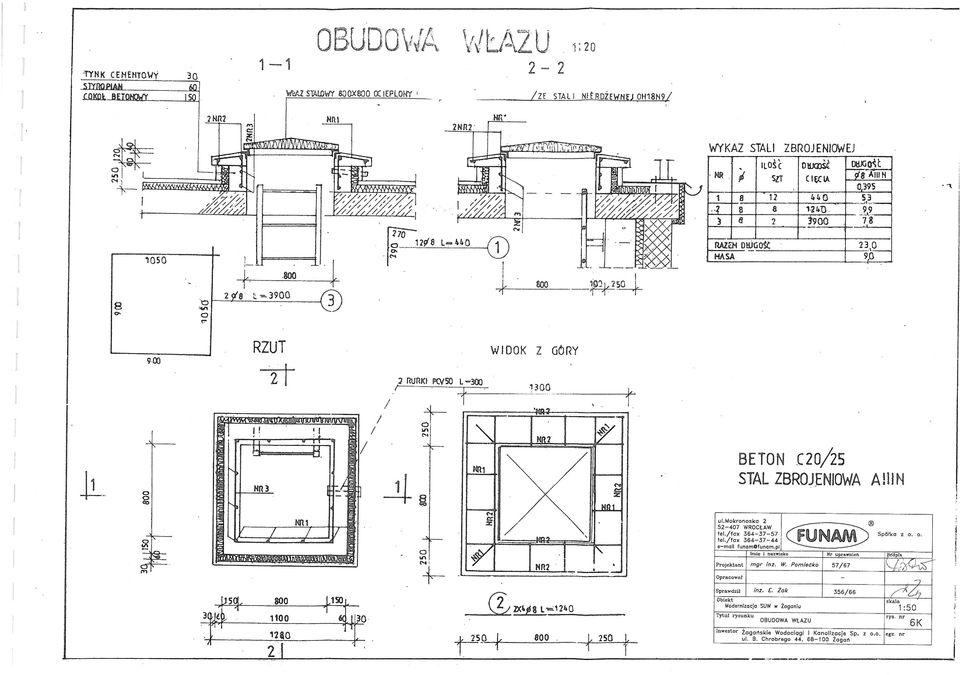

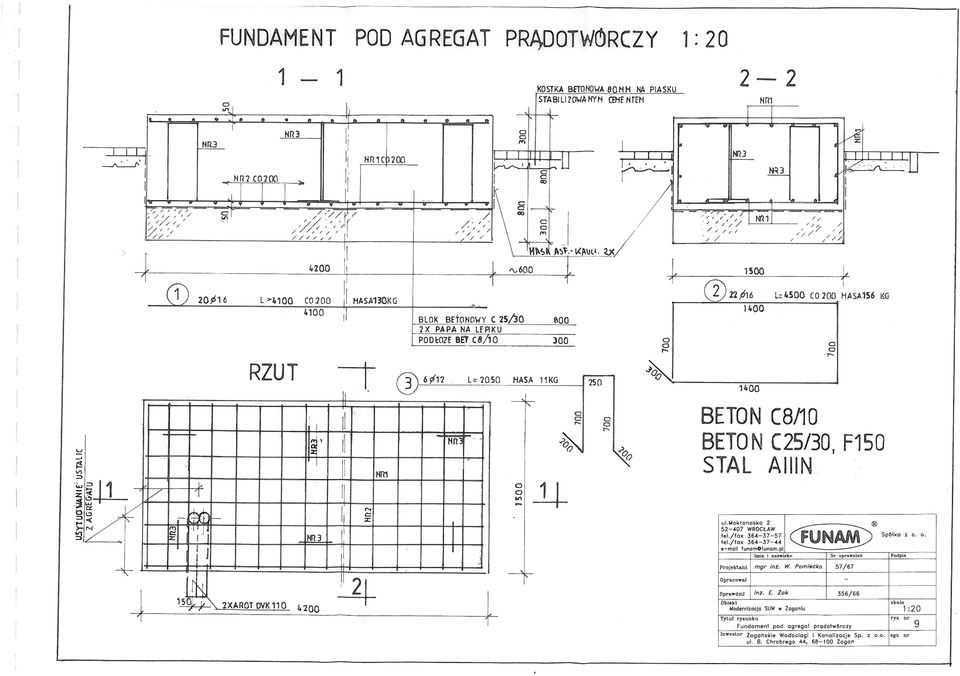

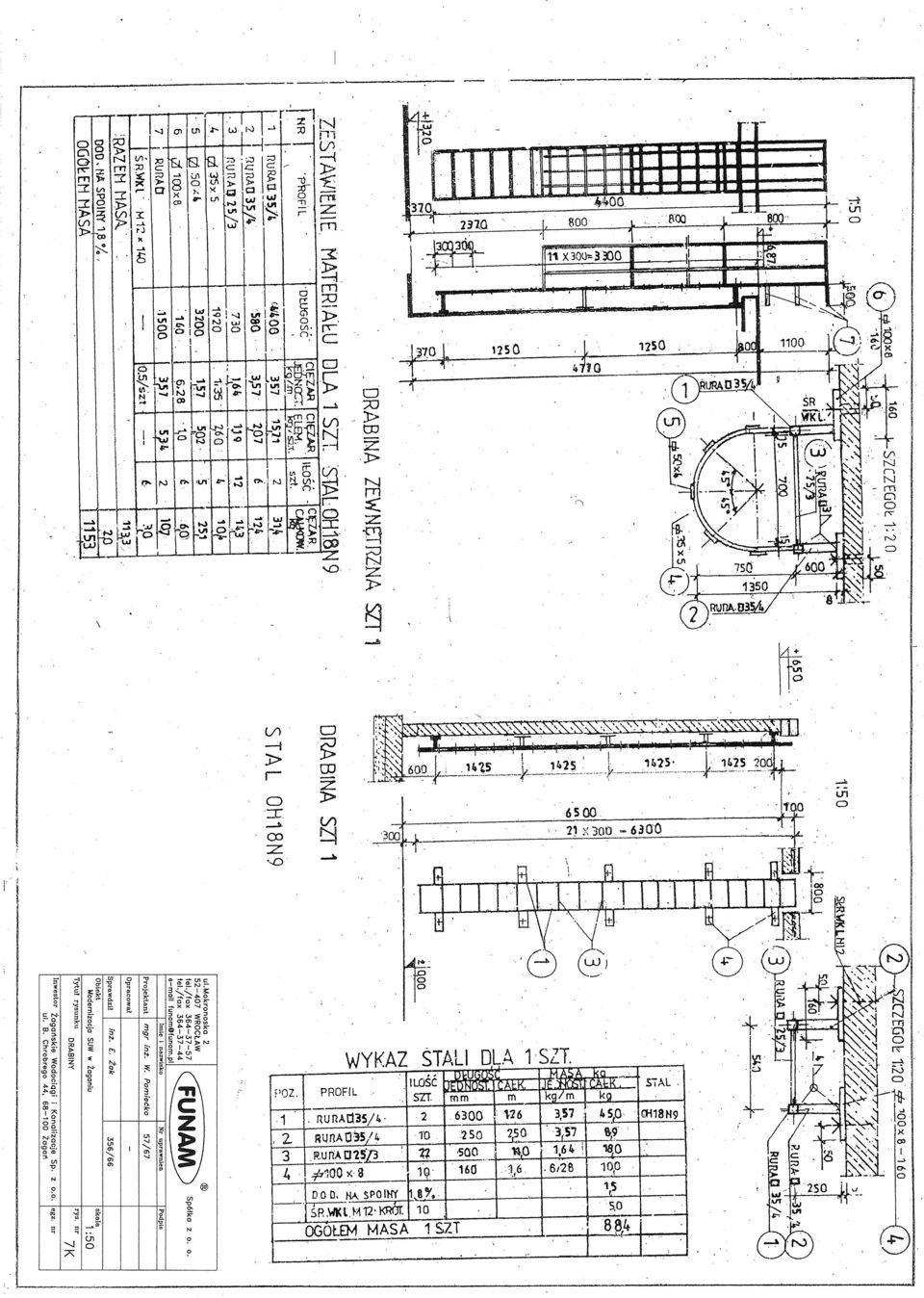

4 5 Płyta nadkomorowa 1:20 5 6 Obudowa włazu 1:20 6 7 Drabiny 1:50, 1:20 7 8 Balustrada 1:50, 1:20 8 9 Fundament pod agregat prądotwórczy

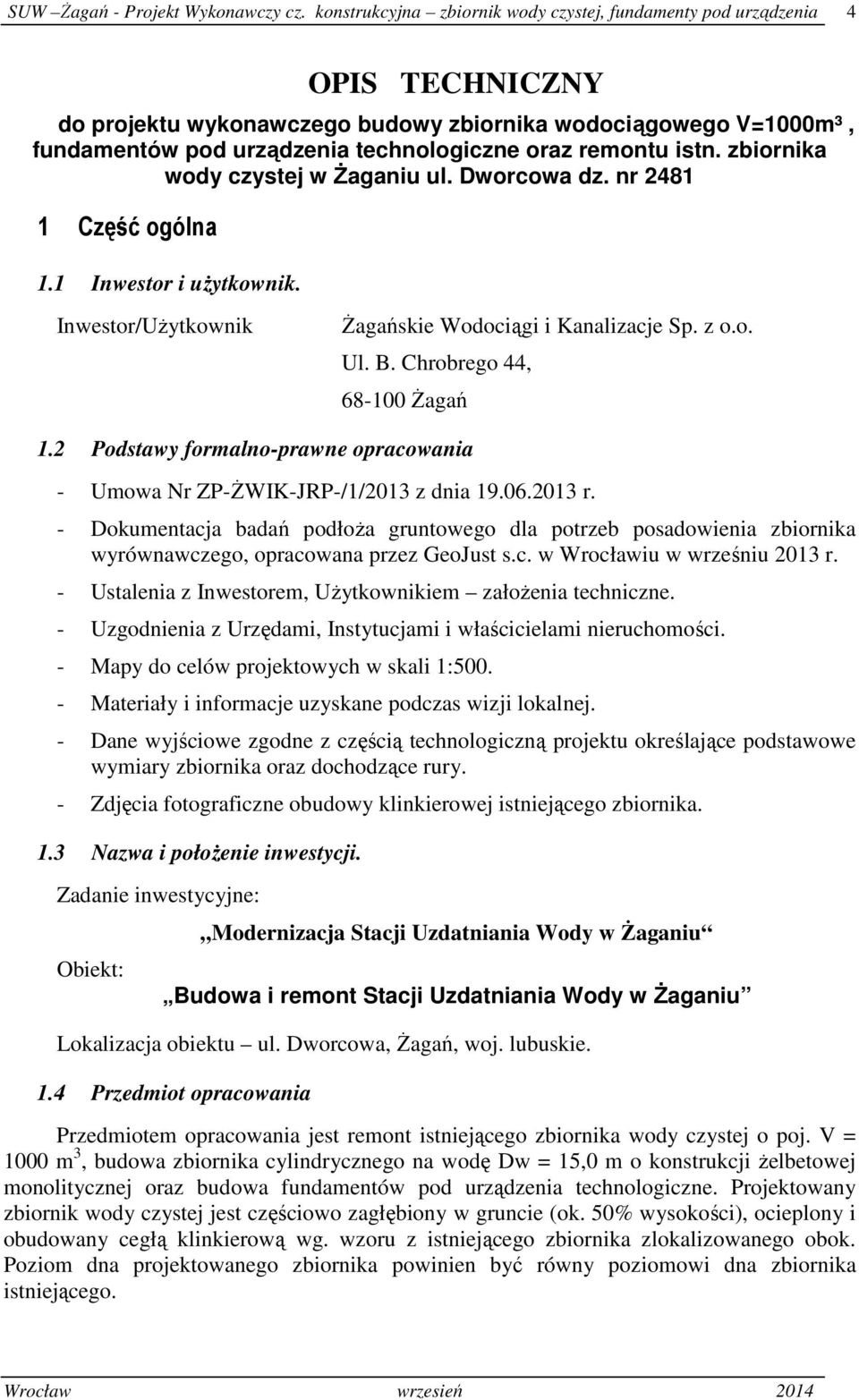

4 SUW śagań - Projekt Wykonawczy cz. konstrukcyjna zbiornik wody czystej, fundamenty pod urządzenia 4 OPIS TECHNICZNY do projektu wykonawczego budowy zbiornika wodociągowego V=1000m³, fundamentów pod urządzenia technologiczne oraz remontu istn. zbiornika wody czystej w śaganiu ul. Dworcowa dz. nr Część ogólna 1.1 Inwestor i uŝytkownik. Inwestor/UŜytkownik śagańskie Wodociągi i Kanalizacje Sp. z o.o. Ul. B. Chrobrego 44, śagań 1.2 Podstawy formalno-prawne opracowania - Umowa Nr ZP-śWIK-JRP-/1/2013 z dnia r. - Dokumentacja badań podłoŝa gruntowego dla potrzeb posadowienia zbiornika wyrównawczego, opracowana przez GeoJust s.c. w Wrocławiu w wrześniu 2013 r. - Ustalenia z Inwestorem, UŜytkownikiem załoŝenia techniczne. - Uzgodnienia z Urzędami, Instytucjami i właścicielami nieruchomości. - Mapy do celów projektowych w skali 1: Materiały i informacje uzyskane podczas wizji lokalnej. - Dane wyjściowe zgodne z częścią technologiczną projektu określające podstawowe wymiary zbiornika oraz dochodzące rury. - Zdjęcia fotograficzne obudowy klinkierowej istniejącego zbiornika. 1.3 Nazwa i połoŝenie inwestycji. Zadanie inwestycyjne: Obiekt: Modernizacja Stacji Uzdatniania Wody w śaganiu Budowa i remont Stacji Uzdatniania Wody w śaganiu Lokalizacja obiektu ul. Dworcowa, śagań, woj. lubuskie. 1.4 Przedmiot opracowania Przedmiotem opracowania jest remont istniejącego zbiornika wody czystej o poj. V = 1000 m 3, budowa zbiornika cylindrycznego na wodę Dw = 15,0 m o konstrukcji Ŝelbetowej monolitycznej oraz budowa fundamentów pod urządzenia technologiczne. Projektowany zbiornik wody czystej jest częściowo zagłębiony w gruncie (ok. 50% wysokości), ocieplony i obudowany cegłą klinkierową wg. wzoru z istniejącego zbiornika zlokalizowanego obok. Poziom dna projektowanego zbiornika powinien być równy poziomowi dna zbiornika istniejącego. Wrocław wrzesień 2014

remontu istn. zbiornika wody czystej w śaganiu ul. Dworcowa dz. nr 2481 1 Część ogólna 1.1 Inwestor i uŝytkownik. Inwestor/UŜytkownik śagańskie Wodociągi i Kanalizacje Sp. z o.o. Ul. B.

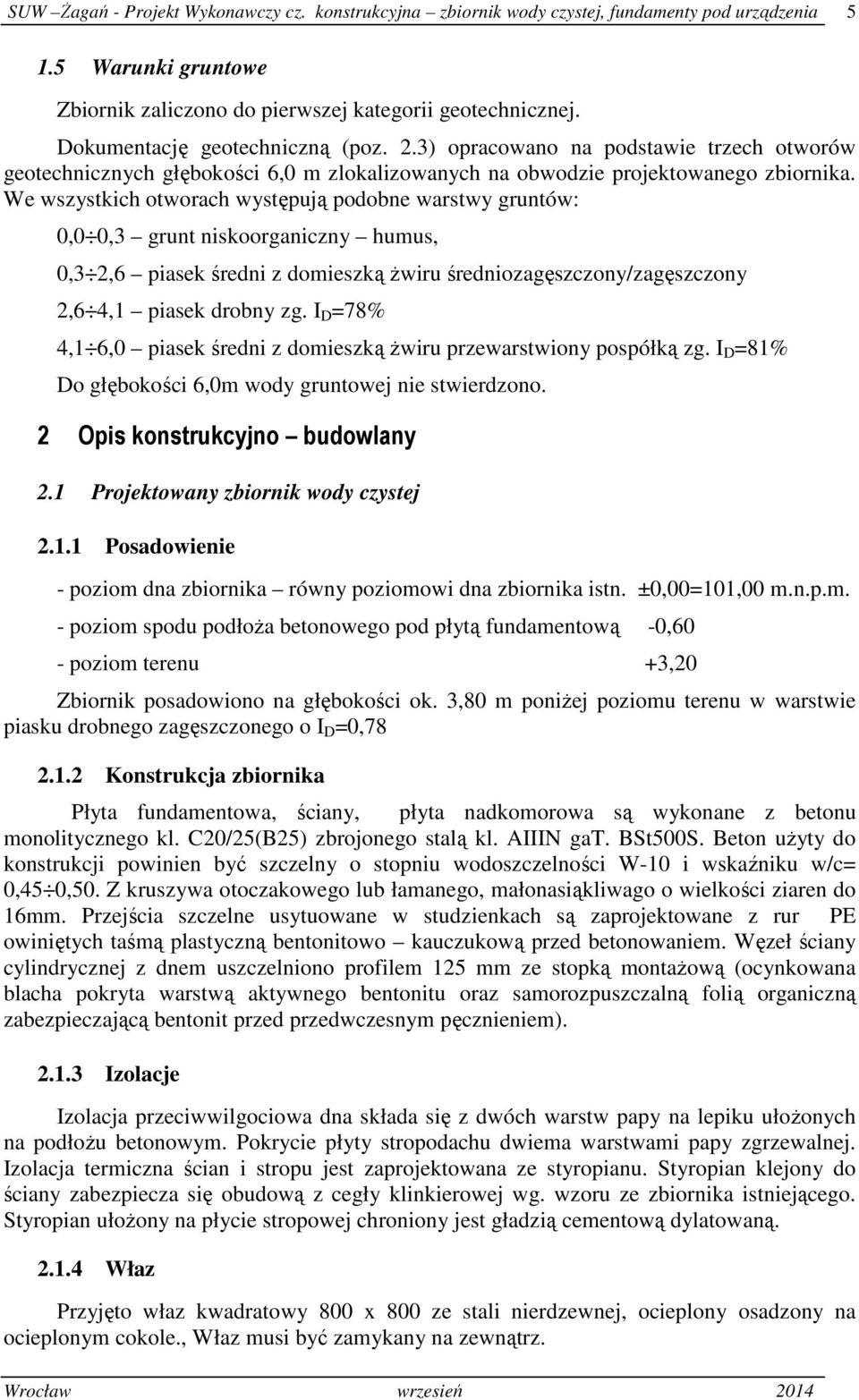

5 SUW śagań - Projekt Wykonawczy cz. konstrukcyjna zbiornik wody czystej, fundamenty pod urządzenia Warunki gruntowe Zbiornik zaliczono do pierwszej kategorii geotechnicznej. Dokumentację geotechniczną (poz. 2.3) opracowano na podstawie trzech otworów geotechnicznych głębokości 6,0 m zlokalizowanych na obwodzie projektowanego zbiornika. We wszystkich otworach występują podobne warstwy gruntów: 0,0 0,3 grunt niskoorganiczny humus, 0,3 2,6 piasek średni z domieszką Ŝwiru średniozagęszczony/zagęszczony 2,6 4,1 piasek drobny zg. I D =78% 4,1 6,0 piasek średni z domieszką Ŝwiru przewarstwiony pospółką zg. I D =81% Do głębokości 6,0m wody gruntowej nie stwierdzono. 2 Opis konstrukcyjno budowlany 2.1 Projektowany zbiornik wody czystej Posadowienie - poziom dna zbiornika równy poziomowi dna zbiornika istn. ±0,00=101,00 m.n.p.m. - poziom spodu podłoŝa betonowego pod płytą fundamentową -0,60 - poziom terenu +3,20 Zbiornik posadowiono na głębokości ok. 3,80 m poniŝej poziomu terenu w warstwie piasku drobnego zagęszczonego o I D =0, Konstrukcja zbiornika Płyta fundamentowa, ściany, płyta nadkomorowa są wykonane z betonu monolitycznego kl. C20/25(B25) zbrojonego stalą kl. AIIIN gat. BSt500S. Beton uŝyty do konstrukcji powinien być szczelny o stopniu wodoszczelności W-10 i wskaźniku w/c= 0,45 0,50. Z kruszywa otoczakowego lub łamanego, małonasiąkliwago o wielkości ziaren do 16mm. Przejścia szczelne usytuowane w studzienkach są zaprojektowane z rur PE owiniętych taśmą plastyczną bentonitowo kauczukową przed betonowaniem. Węzeł ściany cylindrycznej z dnem uszczelniono profilem 125 mm ze stopką montaŝową (ocynkowana blacha pokryta warstwą aktywnego bentonitu oraz samorozpuszczalną folią organiczną zabezpieczającą bentonit przed przedwczesnym pęcznieniem) Izolacje Izolacja przeciwwilgociowa dna składa się z dwóch warstw papy na lepiku ułoŝonych na podłoŝu betonowym. Pokrycie płyty stropodachu dwiema warstwami papy zgrzewalnej. Izolacja termiczna ścian i stropu jest zaprojektowana ze styropianu. Styropian klejony do ściany zabezpiecza się obudową z cegły klinkierowej wg. wzoru ze zbiornika istniejącego. Styropian ułoŝony na płycie stropowej chroniony jest gładzią cementową dylatowaną Właz Przyjęto właz kwadratowy 800 x 800 ze stali nierdzewnej, ocieplony osadzony na ocieplonym cokole., Właz musi być zamykany na zewnątrz. Wrocław wrzesień 2014

We wszystkich otworach występują podobne warstwy gruntów: 0,0 0,3 grunt niskoorganiczny humus, 0,3 2,6 piasek średni z domieszką Ŝwiru średniozagęszczony/zagęszczony 2,6 4,1 piasek drobny zg.

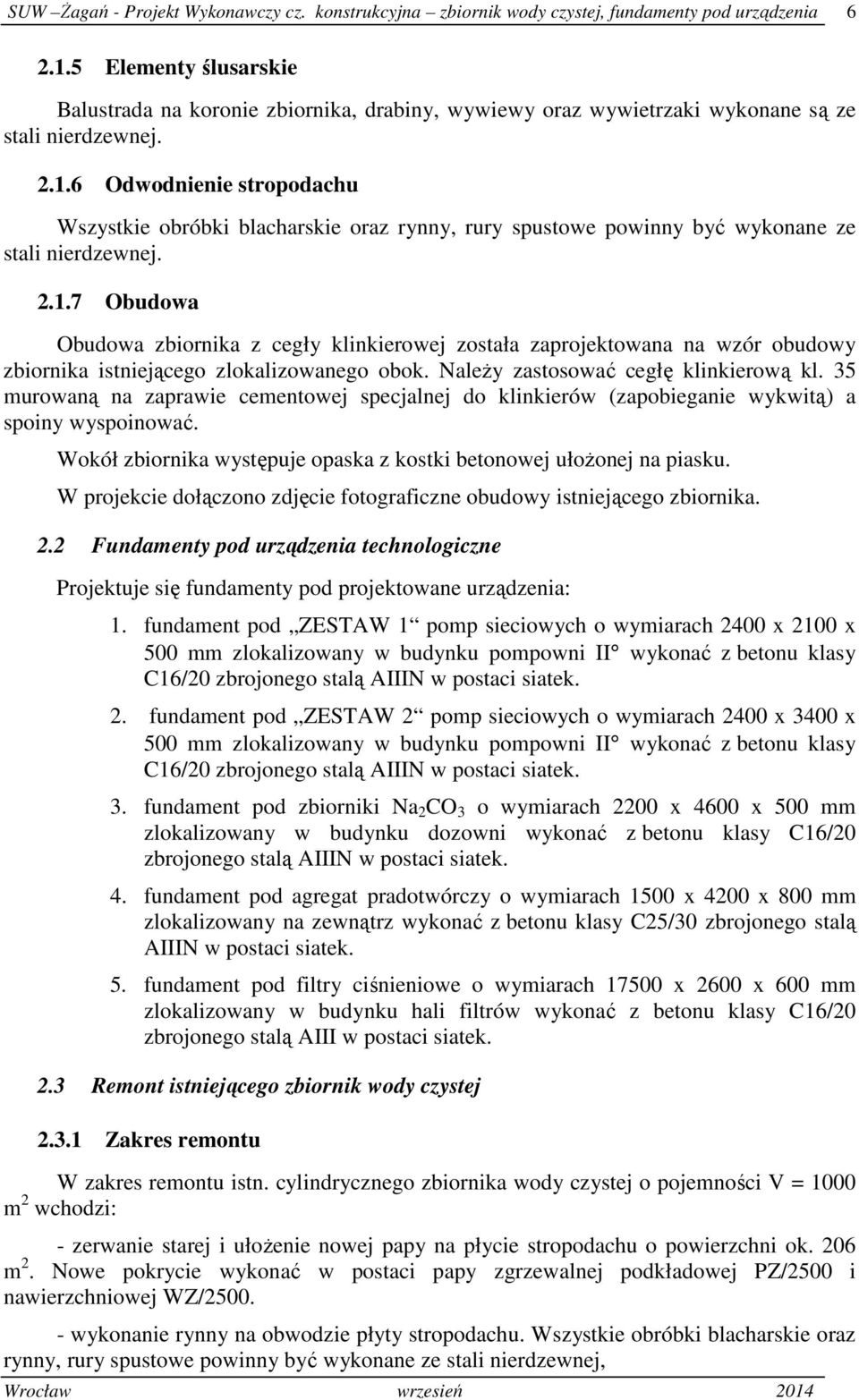

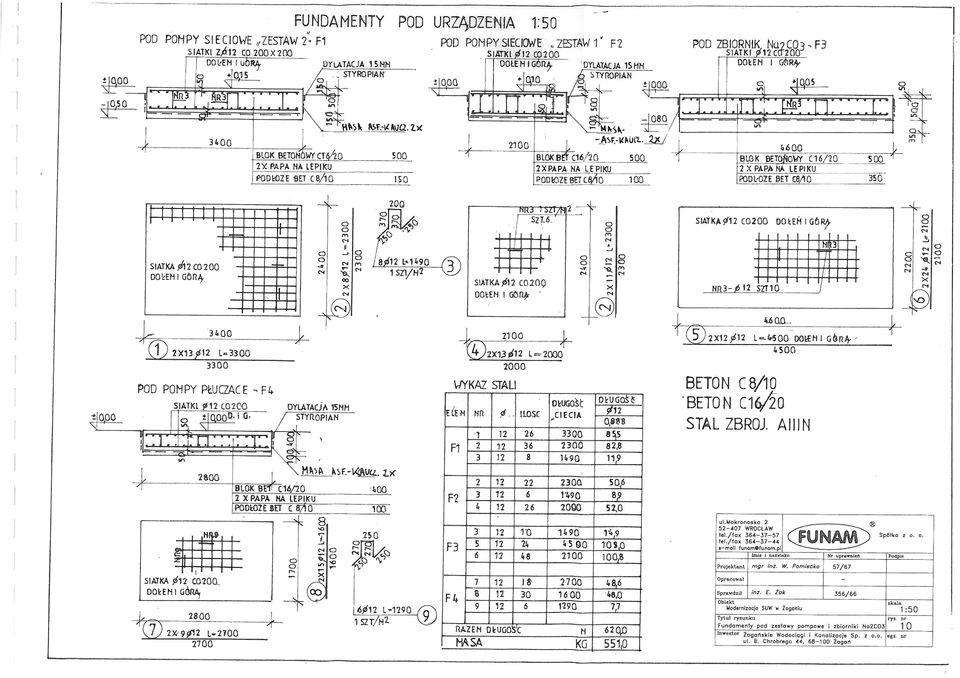

6 SUW śagań - Projekt Wykonawczy cz. konstrukcyjna zbiornik wody czystej, fundamenty pod urządzenia Elementy ślusarskie Balustrada na koronie zbiornika, drabiny, wywiewy oraz wywietrzaki wykonane są ze stali nierdzewnej Odwodnienie stropodachu Wszystkie obróbki blacharskie oraz rynny, rury spustowe powinny być wykonane ze stali nierdzewnej Obudowa Obudowa zbiornika z cegły klinkierowej została zaprojektowana na wzór obudowy zbiornika istniejącego zlokalizowanego obok. NaleŜy zastosować cegłę klinkierową kl. 35 murowaną na zaprawie cementowej specjalnej do klinkierów (zapobieganie wykwitą) a spoiny wyspoinować. Wokół zbiornika występuje opaska z kostki betonowej ułoŝonej na piasku. W projekcie dołączono zdjęcie fotograficzne obudowy istniejącego zbiornika. 2.2 Fundamenty pod urządzenia technologiczne Projektuje się fundamenty pod projektowane urządzenia: 1. fundament pod ZESTAW 1 pomp sieciowych o wymiarach 2400 x 2100 x 500 mm zlokalizowany w budynku pompowni II wykonać z betonu klasy C16/20 zbrojonego stalą AIIIN w postaci siatek. 2. fundament pod ZESTAW 2 pomp sieciowych o wymiarach 2400 x 3400 x 500 mm zlokalizowany w budynku pompowni II wykonać z betonu klasy C16/20 zbrojonego stalą AIIIN w postaci siatek. 3. fundament pod zbiorniki Na 2 CO 3 o wymiarach 2200 x 4600 x 500 mm zlokalizowany w budynku dozowni wykonać z betonu klasy C16/20 zbrojonego stalą AIIIN w postaci siatek. 4. fundament pod agregat pradotwórczy o wymiarach 1500 x 4200 x 800 mm zlokalizowany na zewnątrz wykonać z betonu klasy C25/30 zbrojonego stalą AIIIN w postaci siatek. 5. fundament pod filtry ciśnieniowe o wymiarach x 2600 x 600 mm zlokalizowany w budynku hali filtrów wykonać z betonu klasy C16/20 zbrojonego stalą AIII w postaci siatek. 2.3 Remont istniejącego zbiornik wody czystej Zakres remontu W zakres remontu istn. cylindrycznego zbiornika wody czystej o pojemności V = 1000 m 2 wchodzi: - zerwanie starej i ułoŝenie nowej papy na płycie stropodachu o powierzchni ok. 206 m 2. Nowe pokrycie wykonać w postaci papy zgrzewalnej podkładowej PZ/2500 i nawierzchniowej WZ/ wykonanie rynny na obwodzie płyty stropodachu. Wszystkie obróbki blacharskie oraz rynny, rury spustowe powinny być wykonane ze stali nierdzewnej, Wrocław wrzesień 2014

6 Odwodnienie stropodachu Wszystkie obróbki blacharskie oraz rynny, rury spustowe powinny być wykonane ze stali nierdzewnej. 2.1.

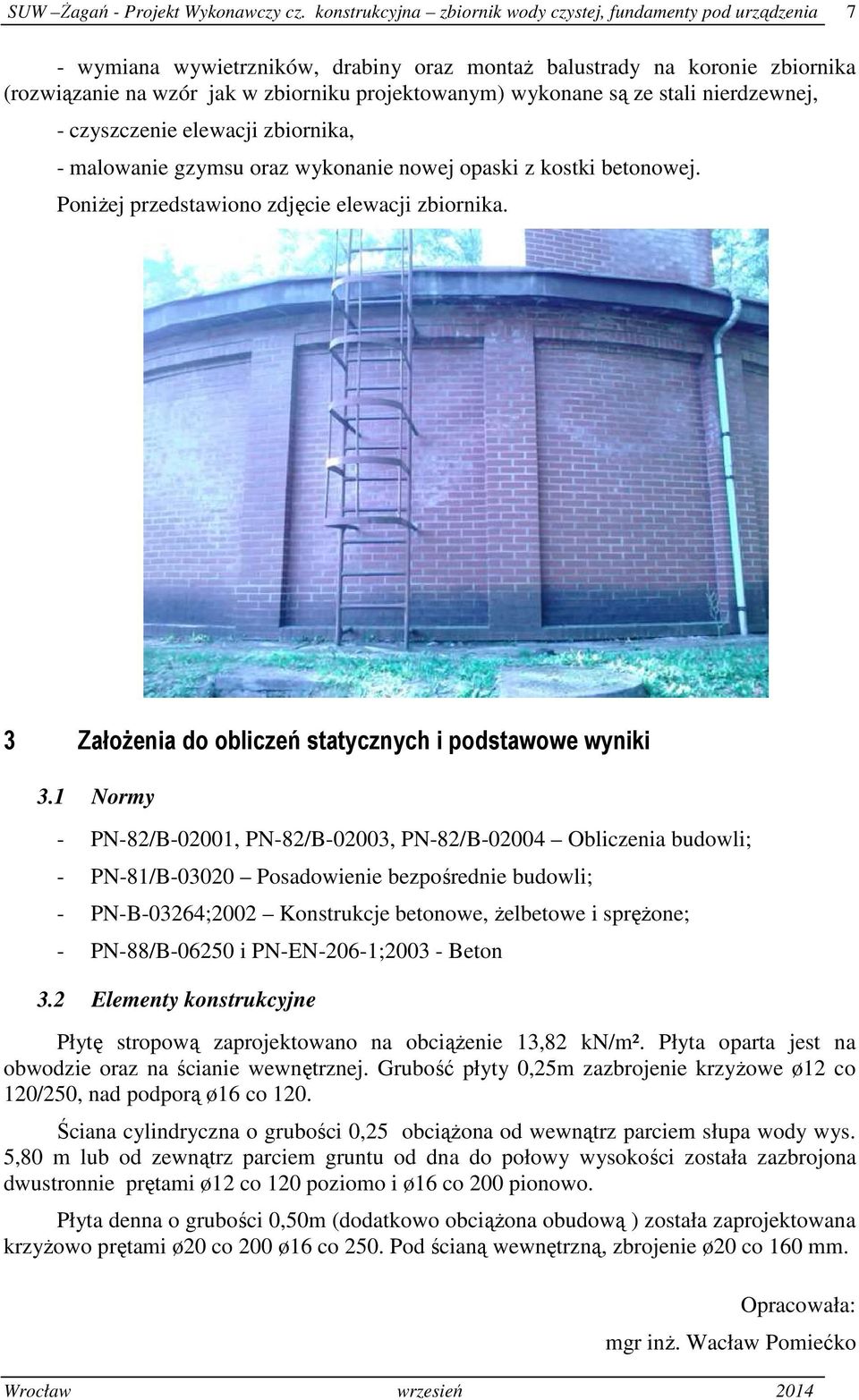

7 SUW śagań - Projekt Wykonawczy cz. konstrukcyjna zbiornik wody czystej, fundamenty pod urządzenia 7 - wymiana wywietrzników, drabiny oraz montaŝ balustrady na koronie zbiornika (rozwiązanie na wzór jak w zbiorniku projektowanym) wykonane są ze stali nierdzewnej, - czyszczenie elewacji zbiornika, - malowanie gzymsu oraz wykonanie nowej opaski z kostki betonowej. PoniŜej przedstawiono zdjęcie elewacji zbiornika. 3 ZałoŜenia do obliczeń statycznych i podstawowe wyniki 3.1 Normy - PN-82/B-02001, PN-82/B-02003, PN-82/B Obliczenia budowli; - PN-81/B Posadowienie bezpośrednie budowli; - PN-B-03264;2002 Konstrukcje betonowe, Ŝelbetowe i spręŝone; - PN-88/B i PN-EN-206-1; Beton 3.2 Elementy konstrukcyjne Płytę stropową zaprojektowano na obciąŝenie 13,82 kn/m². Płyta oparta jest na obwodzie oraz na ścianie wewnętrznej. Grubość płyty 0,25m zazbrojenie krzyŝowe ø12 co 120/250, nad podporą ø16 co 120. Ściana cylindryczna o grubości 0,25 obciąŝona od wewnątrz parciem słupa wody wys. 5,80 m lub od zewnątrz parciem gruntu od dna do połowy wysokości została zazbrojona dwustronnie prętami ø12 co 120 poziomo i ø16 co 200 pionowo. Płyta denna o grubości 0,50m (dodatkowo obciąŝona obudową ) została zaprojektowana krzyŝowo prętami ø20 co 200 ø16 co 250. Pod ścianą wewnętrzną, zbrojenie ø20 co 160 mm. Opracowała: mgr inŝ. Wacław Pomiećko Wrocław wrzesień 2014

wykonane są ze stali nierdzewnej, - czyszczenie elewacji zbiornika, - malowanie gzymsu oraz wykonanie nowej opaski z kostki betonowej. PoniŜej przedstawiono zdjęcie elewacji zbiornika.
