1 Dr inŝ. Wiesław Nowak ul. Warzywna Kielce tel., fax. (041) NEOINVEST Sp. z o.o. Al. Solidarności Kielce tel. (041) fax. (041) Inwestor: MIEJSKI ZARZĄD DRÓG w KIELCACH KIELCE, ul. Prendowskiej 7 Obiekt: Przebudowa ul. Krakowskiej w Kielcach na odcinku od wiaduktów do granicy miasta oraz ul. Armii Krajowej od ul. Krakowskiej do ul. Karczówkowskiej BranŜa mostowa Projekt remontu kładki dla pieszych nad rz. Bobrzą w c. ul. Krakowskiej km w Kielcach Opracował: Wiesław Nowak Kielce Egz. 1 WSZELKIE PRAWA ZASTRZEśONO Reprodukcja projektu w całości lub fragmentach bez zgody autora zabroniona

2 2 SPIS DZIAŁÓW, GRUP I KLAS ROBÓT Dział robót: ROBOTY BUDOWLANE Dział robót: ROBOTY BUDOWLANE Grupy robót Klasy robót Przygotowanie terenu pod budowę Roboty budowlane w zakresie inŝynierii Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Roboty inŝynieryjne i budowlane Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Budowa obiektów inŝynierii wodnej lądowej i wodnej Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne Roboty wykończeniowe w zakresie obiektów budowlanych Roboty malarskie i szklarskie

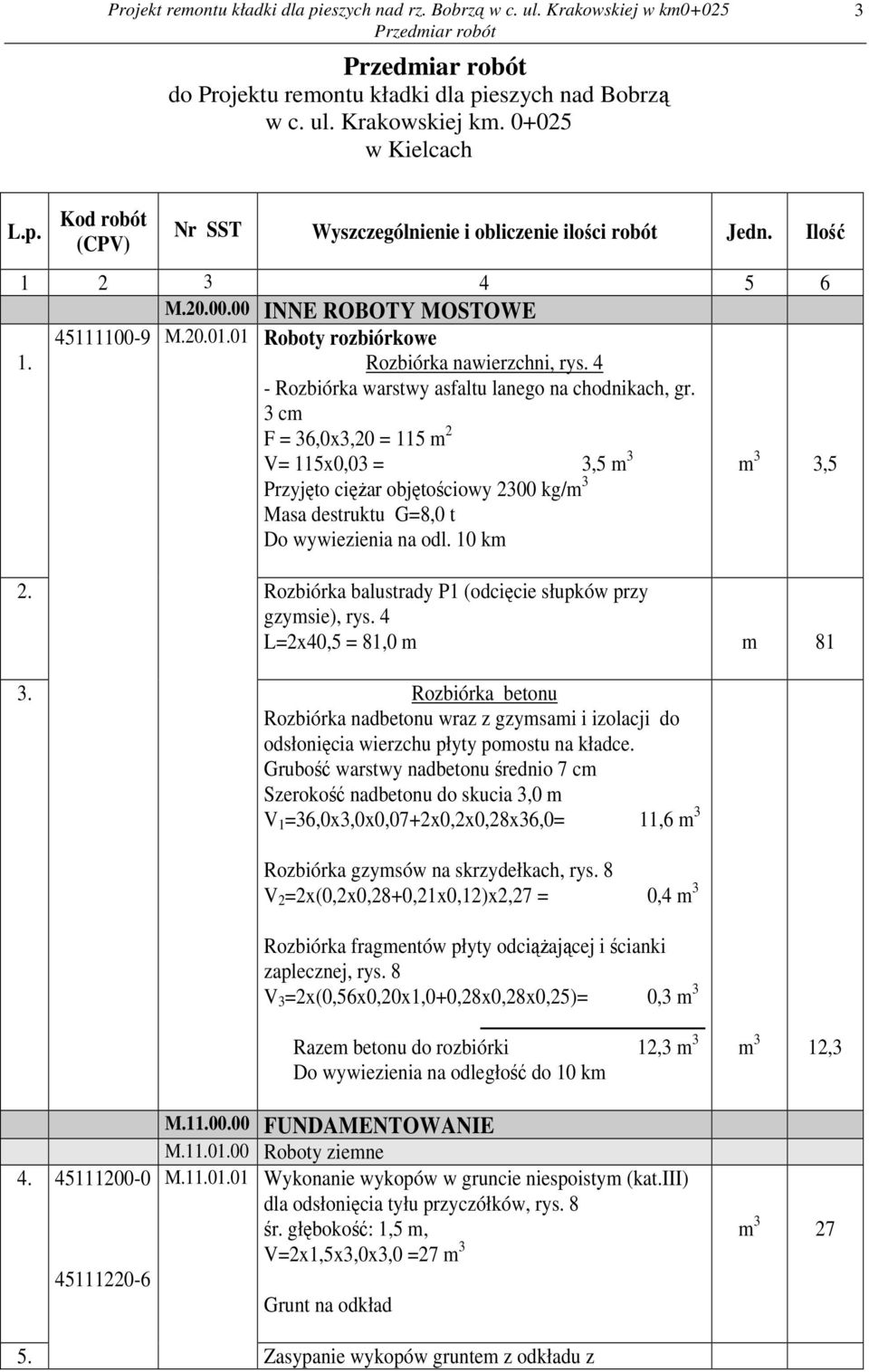

3 do Projektu remontu kładki dla pieszych nad Bobrzą w c. ul. Krakowskiej km w Kielcach 3 L.p. Kod robót (CPV) Nr SST Wyszczególnienie i obliczenie ilości robót Jedn. Ilość M INNE ROBOTY MOSTOWE M Roboty rozbiórkowe 1. Rozbiórka nawierzchni, rys. 4 - Rozbiórka warstwy asfaltu lanego na chodnikach, gr. 3 cm F = 36,0x3,20 = 115 m 2 V= 115x0,03 = 3,5 m 3 m 3 3,5 Przyjęto cięŝar objętościowy 2300 kg/m 3 Masa destruktu G=8,0 t Do wywiezienia na odl. 10 km 2. Rozbiórka balustrady P1 (odcięcie słupków przy gzymsie), rys. 4 L=2x40,5 = 81,0 m m Rozbiórka betonu Rozbiórka nadbetonu wraz z gzymsami i izolacji do odsłonięcia wierzchu płyty pomostu na kładce. Grubość warstwy nadbetonu średnio 7 cm Szerokość nadbetonu do skucia 3,0 m V 1 =36,0x3,0x0,07+2x0,2x0,28x36,0= 11,6 m 3 Rozbiórka gzymsów na skrzydełkach, rys. 8 V 2 =2x(0,2x0,28+0,21x0,12)x2,27 = 0,4 m 3 Rozbiórka fragmentów płyty odciąŝającej i ścianki zaplecznej, rys. 8 V 3 =2x(0,56x0,20x1,0+0,28x0,28x0,25)= 0,3 m 3 Razem betonu do rozbiórki 12,3 m 3 Do wywiezienia na odległość do 10 km M FUNDAMENTOWANIE M Roboty ziemne M Wykonanie wykopów w gruncie niespoistym (kat.iii) dla odsłonięcia tyłu przyczółków, rys. 8 śr. głębokość: 1,5 m, V=2x1,5x3,0x3,0 =27 m 3 Grunt na odkład m 3 12,3 m Zasypanie wykopów gruntem z odkładu z

4 zagęszczeniem V=27 m 3 m M ZBROJENIE M Stal zbrojeniowa M Zbrojenie betonu stalą klasy A-II (18G2A) lu BSt500 - nadbeton płyty pomostu, gzymsy i przewieszenie płyty pomostu, rys kg - przebudowa skrzydełek, rys kg Razem (kg) 2612 kg kg 2612 M BETON M Beton konstrukcyjny M Beton B30 - nadbeton płyty pomostu, gzymsy i przewieszenie płyty pomostu, rys. 7 19,9 m 3 - przebudowa skrzydełek, rys. 8 2,5 m 3 Razem betonu B30 22,4 m 3 m 3 22,4 M IZOLACJE I NAWIERZCHNIE M Izolacje cienkie M Trzykrotne smarowanie lepikiem na gorąco powierzchni betonowych zasypanych gruntem tyły przyczółków, skrzydełka, ścianki zapleczne, rys.8 F=3x0,5x(2,0+0,5)x2,0+2x2,0x1,0+2x2,0x1,0)= 16 m 2 m 2 16 M Nawierzchnie na mostach M Nawierzchnia z Ŝywic epoksydowych gr. 4 mm, na pomoście i na gzymsach skrzydełek, rys.4, 5, 6 F=3,44x36,68+2x2,30x(0,7+0,6) = 132 m 2 m M ELEMENTY ZABEZPIECZAJĄCE M Balustrada z płaskowników P-1, wys. 1,20 m, ocynkowana i zabezpieczona antykorozyjnie (pokrycie 2-krotne powłokami malarskimi epoksydowopoliuretanowymi), rys. 5, 6 L=2x41= 82 m Kotwy słupków na kładce ocynkowane M INNE ROBOTY MOSTOWE M Przygotowanie starej powierzchni betonu do połączenia z betonem naprawczym i do zabezpieczenia szlamem PCC (lokalne skuwanie uszkodzonego betonu na starych powierzchniach, czyszczenie strumieniowo-ścierne) wierzch płyty pomostu przed pogrubieniem (rys.5, 7) F 1 = 3,12x35,8 = 112 m 2 spód płyty pomostu i belki, rys. 5, 7, Obwód jednej belki 3,42 m m 82

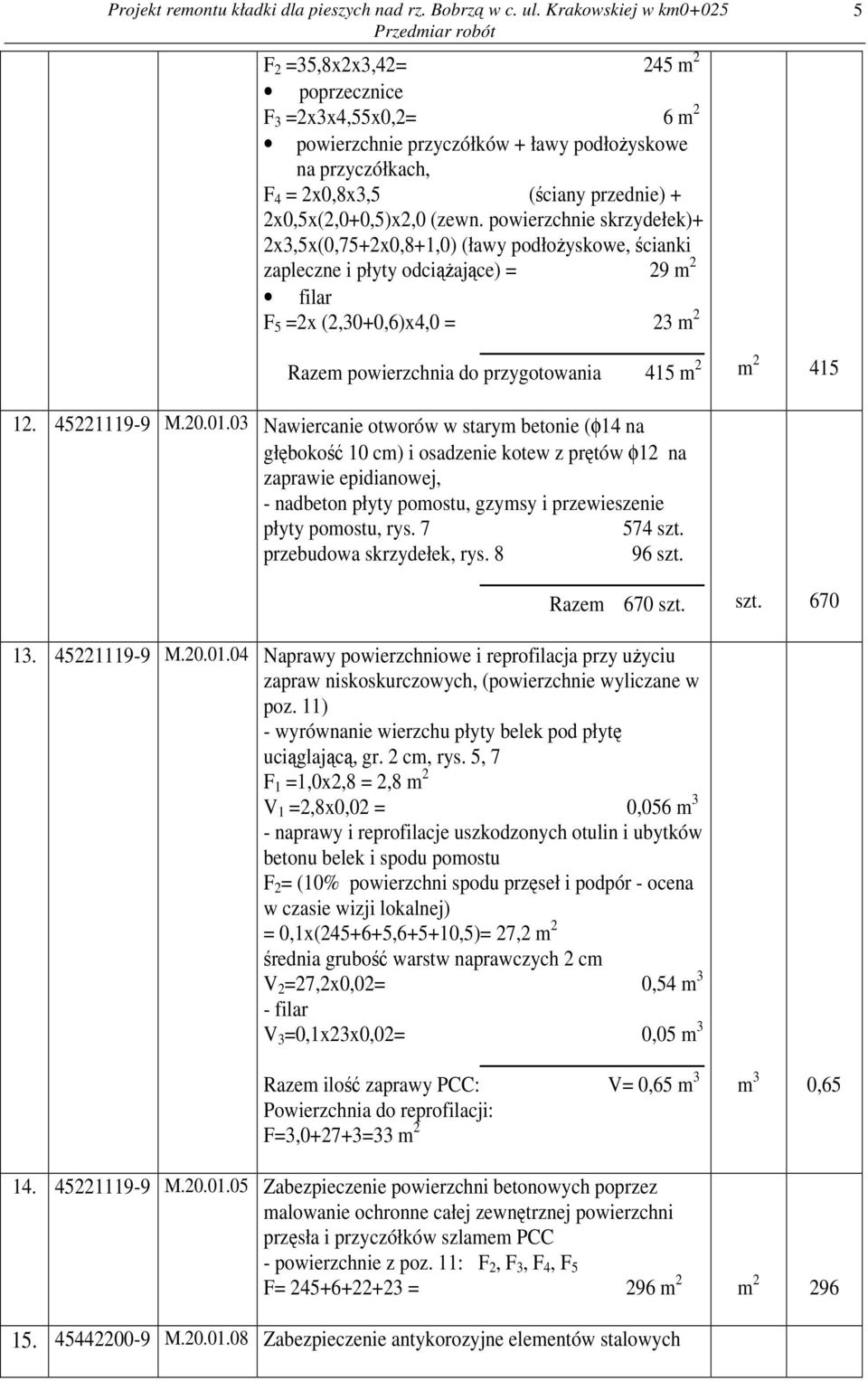

5 F 2 =35,8x2x3,42= 245 m 2 poprzecznice F 3 =2x3x4,55x0,2= 6 m 2 powierzchnie przyczółków + ławy podłoŝyskowe na przyczółkach, F 4 = 2x0,8x3,5 (ściany przednie) + 2x0,5x(2,0+0,5)x2,0 (zewn. powierzchnie skrzydełek)+ 2x3,5x(0,75+2x0,8+1,0) (ławy podłoŝyskowe, ścianki zapleczne i płyty odciąŝające) = 29 m 2 filar F 5 =2x (2,30+0,6)x4,0 = 23 m 2 5 Razem powierzchnia do przygotowania 415 m 2 m M Nawiercanie otworów w starym betonie (φ14 na głębokość 10 cm) i osadzenie kotew z prętów φ12 na zaprawie epidianowej, - nadbeton płyty pomostu, gzymsy i przewieszenie płyty pomostu, rys szt. przebudowa skrzydełek, rys szt. Razem 670 szt. szt M Naprawy powierzchniowe i reprofilacja przy uŝyciu zapraw niskoskurczowych, (powierzchnie wyliczane w poz. 11) - wyrównanie wierzchu płyty belek pod płytę uciąglającą, gr. 2 cm, rys. 5, 7 F 1 =1,0x2,8 = 2,8 m 2 V 1 =2,8x0,02 = 0,056 m 3 - naprawy i reprofilacje uszkodzonych otulin i ubytków betonu belek i spodu pomostu F 2 = (10% powierzchni spodu przęseł i podpór - ocena w czasie wizji lokalnej) = 0,1x( ,6+5+10,5)= 27,2 m 2 średnia grubość warstw naprawczych 2 cm V 2 =27,2x0,02= 0,54 m 3 - filar V 3 =0,1x23x0,02= 0,05 m 3 Razem ilość zaprawy PCC: V= 0,65 m 3 Powierzchnia do reprofilacji: F=3,0+27+3=33 m 2 m 3 0, M Zabezpieczenie powierzchni betonowych poprzez malowanie ochronne całej zewnętrznej powierzchni przęsła i przyczółków szlamem PCC - powierzchnie z poz. 11: F 2, F 3, F 4, F 5 F= = 296 m 2 m M Zabezpieczenie antykorozyjne elementów stalowych

6 Zabezpieczenie łoŝysk stalowych (oczyszczenie strumieniowo-ścierne do stopnia czystości Sa2,5 i pokrycie 3-krotne powłokami malarskimi epoksydowopoliuretanowymi) Ilość łoŝysk stalowych płytowych 8 szt. Powierzchnia do zakonserwowania F=2x8x0,48x0,30 = 2,4 m 2 szt. 8 6
