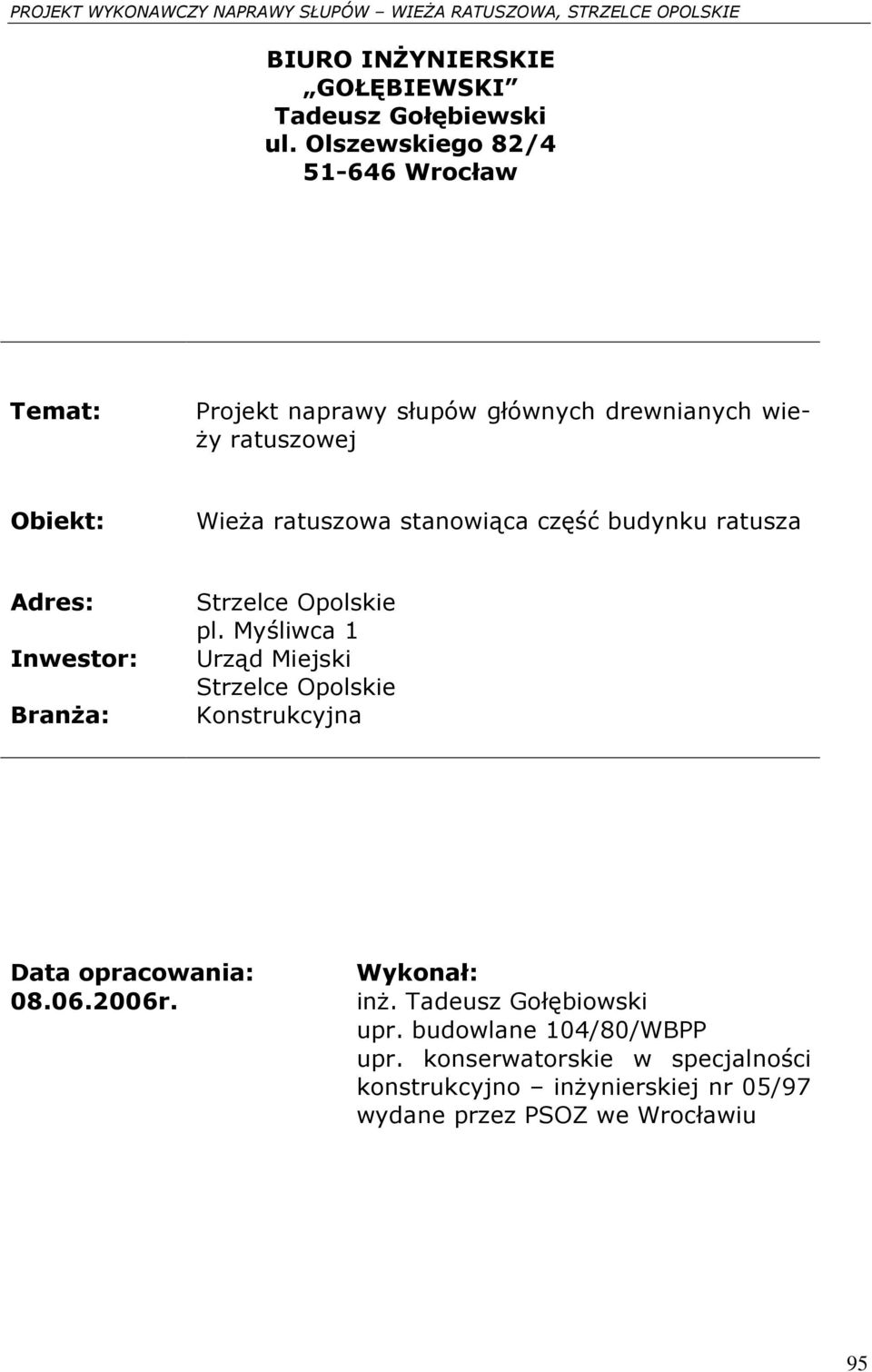

1 BIURO INśYNIERSKIE GOŁĘBIEWSKI Tadeusz Gołębiewski ul. Olszewskiego 82/ Wrocław Temat: Projekt naprawy słupów głównych drewnianych wie- Ŝy ratuszowej Obiekt: WieŜa ratuszowa stanowiąca część budynku ratusza Adres: Inwestor: BranŜa: Strzelce Opolskie pl. Myśliwca 1 Urząd Miejski Strzelce Opolskie Konstrukcyjna Data opracowania: r. Wykonał: inŝ. Tadeusz Gołębiowski upr. budowlane 104/80/WBPP upr. konserwatorskie w specjalności konstrukcyjno inŝynierskiej nr 05/97 wydane przez PSOZ we Wrocławiu 95

stanowiąca część budynku ratusza Adres: Inwestor: BranŜa: Strzelce Opolskie pl.

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Wstęp 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 2. Opis robót 2.1. Naprawa słupów głównych Powierzchnia słupów stopień poraŝenia I Fragmenty słupów stopień poraŝenia II Odcinki słupów stopień poraŝenia III 2.2. Uciąglenie rygli drewnianych (rys. nr 11) 2.3. Elementy obwodowe na poziomie 39.08m 2.4. Strop nad I latarnią 2.5. Ściana obwodowa galerii (między posadzką galerii a podłogą I latarni) 2.6. Wzmocnienie korony części murowanej wieŝy 2.7. Roboty odgrzybieniowe 3. Kolejność robót 4. Uwagi Załączniki 1 Karty techniczne taśm i mat z włókien węglowych firmy SIKA II. CZĘŚĆ RYSUNKOWA 1 Rozmieszczenie słupów wieŝy 2 Przekrój remontowanego odcinka słupów 3 Schemat wymiany odcinka słupa nr 2 i 7 (stopień poraŝenia III) 4 Wzmocnienie słupa ośmiokątnego (stopień poraŝenia III) metoda A 5 Wzmocnienie słupa ośmiokątnego (stopień poraŝenia III) metoda B 6 Wzmocnienie słupa kwadratowego (stopień poraŝenia III) metoda A 7 Wzmocnienie słupa kwadratowego (stopień poraŝenia III) metoda B 8 Nowy odcinek słupa nr 2 (część środkowa) scalenie dwóch części słupa 9 Nowy odcinek słupa nr 7 (część środkowa) scalenie dwóch części słupa 10 Uzupełnienie słupa drewnianego (stopień poraŝenia II) 11 Uciąglenie rygli drewnianych 12 Korona wieŝy płyta Ŝelbetowa I. CZĘŚĆ OPISOWA 96

Ściana obwodowa galerii (między posadzką galerii a podłogą I latarni) 2.6. Wzmocnienie korony części murowanej wieŝy 2.7. Roboty odgrzybieniowe 3. Kolejność robót 4.

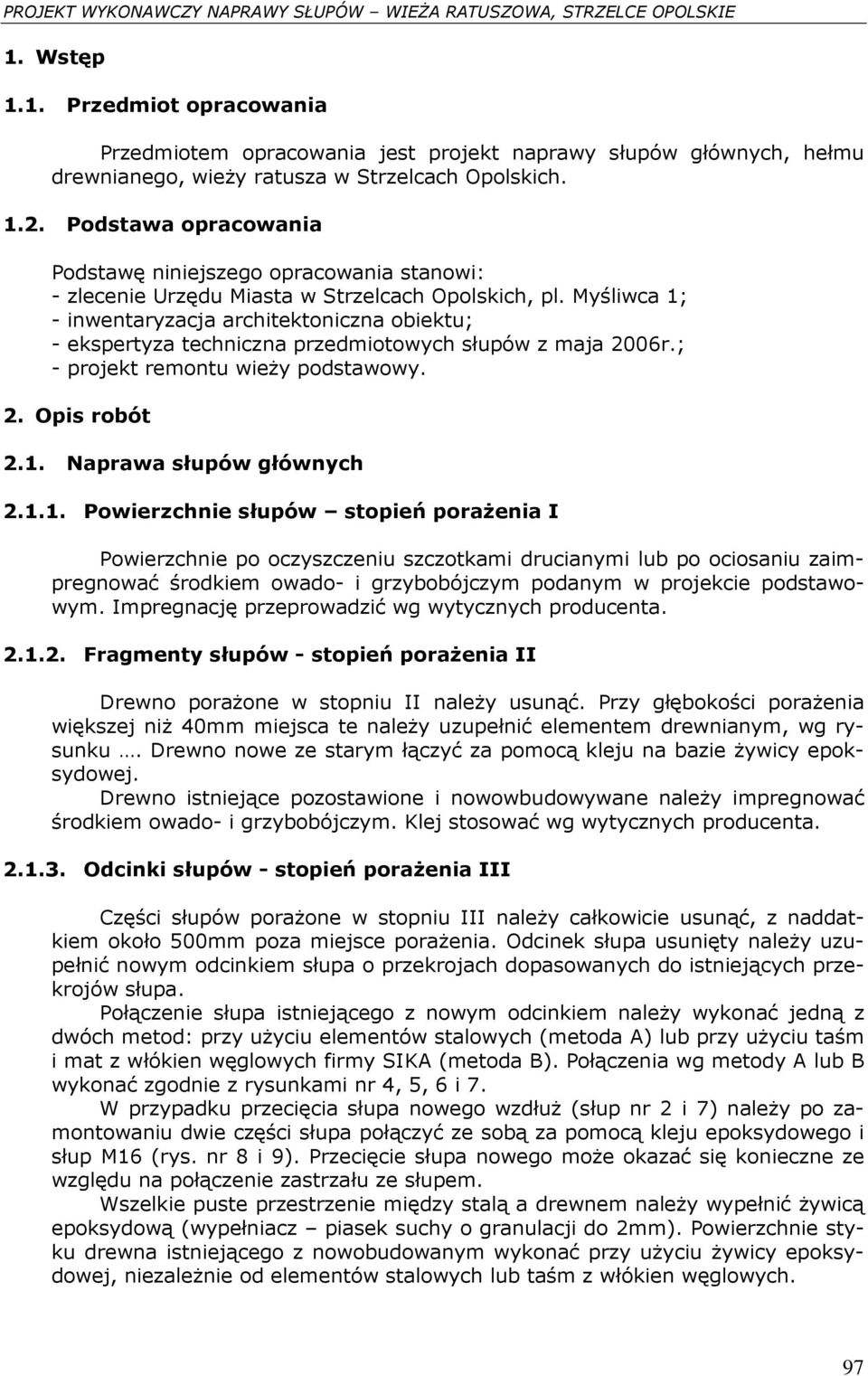

3 1. Wstęp 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt naprawy słupów głównych, hełmu drewnianego, wieŝy ratusza w Strzelcach Opolskich Podstawa opracowania Podstawę niniejszego opracowania stanowi: - zlecenie Urzędu Miasta w Strzelcach Opolskich, pl. Myśliwca 1; - inwentaryzacja architektoniczna obiektu; - ekspertyza techniczna przedmiotowych słupów z maja 2006r.; - projekt remontu wieŝy podstawowy. 2. Opis robót 2.1. Naprawa słupów głównych Powierzchnie słupów stopień poraŝenia I Powierzchnie po oczyszczeniu szczotkami drucianymi lub po ociosaniu zaimpregnować środkiem owado- i grzybobójczym podanym w projekcie podstawowym. Impregnację przeprowadzić wg wytycznych producenta Fragmenty słupów - stopień poraŝenia II Drewno poraŝone w stopniu II naleŝy usunąć. Przy głębokości poraŝenia większej niŝ 40mm miejsca te naleŝy uzupełnić elementem drewnianym, wg rysunku. Drewno nowe ze starym łączyć za pomocą kleju na bazie Ŝywicy epoksydowej. Drewno istniejące pozostawione i nowowbudowywane naleŝy impregnować środkiem owado- i grzybobójczym. Klej stosować wg wytycznych producenta Odcinki słupów - stopień poraŝenia III Części słupów poraŝone w stopniu III naleŝy całkowicie usunąć, z naddatkiem około 500mm poza miejsce poraŝenia. Odcinek słupa usunięty naleŝy uzupełnić nowym odcinkiem słupa o przekrojach dopasowanych do istniejących przekrojów słupa. Połączenie słupa istniejącego z nowym odcinkiem naleŝy wykonać jedną z dwóch metod: przy uŝyciu elementów stalowych (metoda A) lub przy uŝyciu taśm i mat z włókien węglowych firmy SIKA (metoda B). Połączenia wg metody A lub B wykonać zgodnie z rysunkami nr 4, 5, 6 i 7. W przypadku przecięcia słupa nowego wzdłuŝ (słup nr 2 i 7) naleŝy po zamontowaniu dwie części słupa połączyć ze sobą za pomocą kleju epoksydowego i słup M16 (rys. nr 8 i 9). Przecięcie słupa nowego moŝe okazać się konieczne ze względu na połączenie zastrzału ze słupem. Wszelkie puste przestrzenie między stalą a drewnem naleŝy wypełnić Ŝywicą epoksydową (wypełniacz piasek suchy o granulacji do 2mm). Powierzchnie styku drewna istniejącego z nowobudowanym wykonać przy uŝyciu Ŝywicy epoksydowej, niezaleŝnie od elementów stalowych lub taśm z włókien węglowych. 97

Myśliwca 1; - inwentaryzacja architektoniczna obiektu; - ekspertyza techniczna przedmiotowych słupów z maja 2006r.; - projekt remontu wieŝy podstawowy. 2. Opis robót 2.1. Naprawa słupów głównych 2.1.1. Powierzchnie słupów stopień poraŝenia I Powierzchnie po oczyszczeniu szczotkami drucianymi lub po ociosaniu zaimpregnować środkiem owado- i grzybobójczym podanym w projekcie podstawowym.

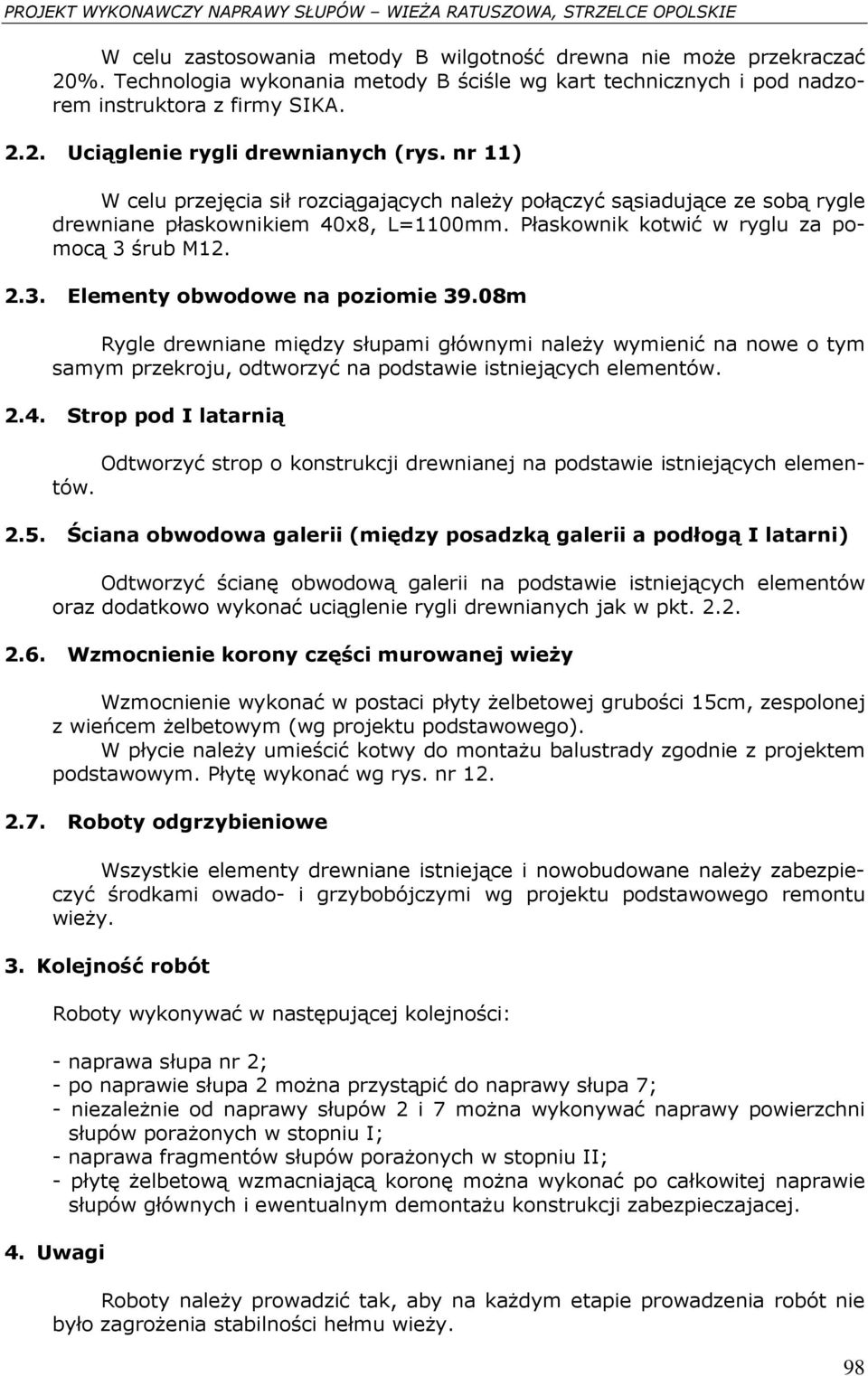

4 W celu zastosowania metody B wilgotność drewna nie moŝe przekraczać 20%. Technologia wykonania metody B ściśle wg kart technicznych i pod nadzorem instruktora z firmy SIKA Uciąglenie rygli drewnianych (rys. nr 11) W celu przejęcia sił rozciągających naleŝy połączyć sąsiadujące ze sobą rygle drewniane płaskownikiem 40x8, L=1100mm. Płaskownik kotwić w ryglu za pomocą 3 śrub M Elementy obwodowe na poziomie 39.08m Rygle drewniane między słupami głównymi naleŝy wymienić na nowe o tym samym przekroju, odtworzyć na podstawie istniejących elementów Strop pod I latarnią Odtworzyć strop o konstrukcji drewnianej na podstawie istniejących elementów Ściana obwodowa galerii (między posadzką galerii a podłogą I latarni) Odtworzyć ścianę obwodową galerii na podstawie istniejących elementów oraz dodatkowo wykonać uciąglenie rygli drewnianych jak w pkt Wzmocnienie korony części murowanej wieŝy Wzmocnienie wykonać w postaci płyty Ŝelbetowej grubości 15cm, zespolonej z wieńcem Ŝelbetowym (wg projektu podstawowego). W płycie naleŝy umieścić kotwy do montaŝu balustrady zgodnie z projektem podstawowym. Płytę wykonać wg rys. nr Roboty odgrzybieniowe Wszystkie elementy drewniane istniejące i nowobudowane naleŝy zabezpieczyć środkami owado- i grzybobójczymi wg projektu podstawowego remontu wieŝy. 3. Kolejność robót Roboty wykonywać w następującej kolejności: - naprawa słupa nr 2; - po naprawie słupa 2 moŝna przystąpić do naprawy słupa 7; - niezaleŝnie od naprawy słupów 2 i 7 moŝna wykonywać naprawy powierzchni słupów poraŝonych w stopniu I; - naprawa fragmentów słupów poraŝonych w stopniu II; - płytę Ŝelbetową wzmacniającą koronę moŝna wykonać po całkowitej naprawie słupów głównych i ewentualnym demontaŝu konstrukcji zabezpieczajacej. 4. Uwagi Roboty naleŝy prowadzić tak, aby na kaŝdym etapie prowadzenia robót nie było zagroŝenia stabilności hełmu wieŝy. 98

08m Rygle drewniane między słupami głównymi naleŝy wymienić na nowe o tym samym przekroju, odtworzyć na podstawie istniejących elementów. 2.4.

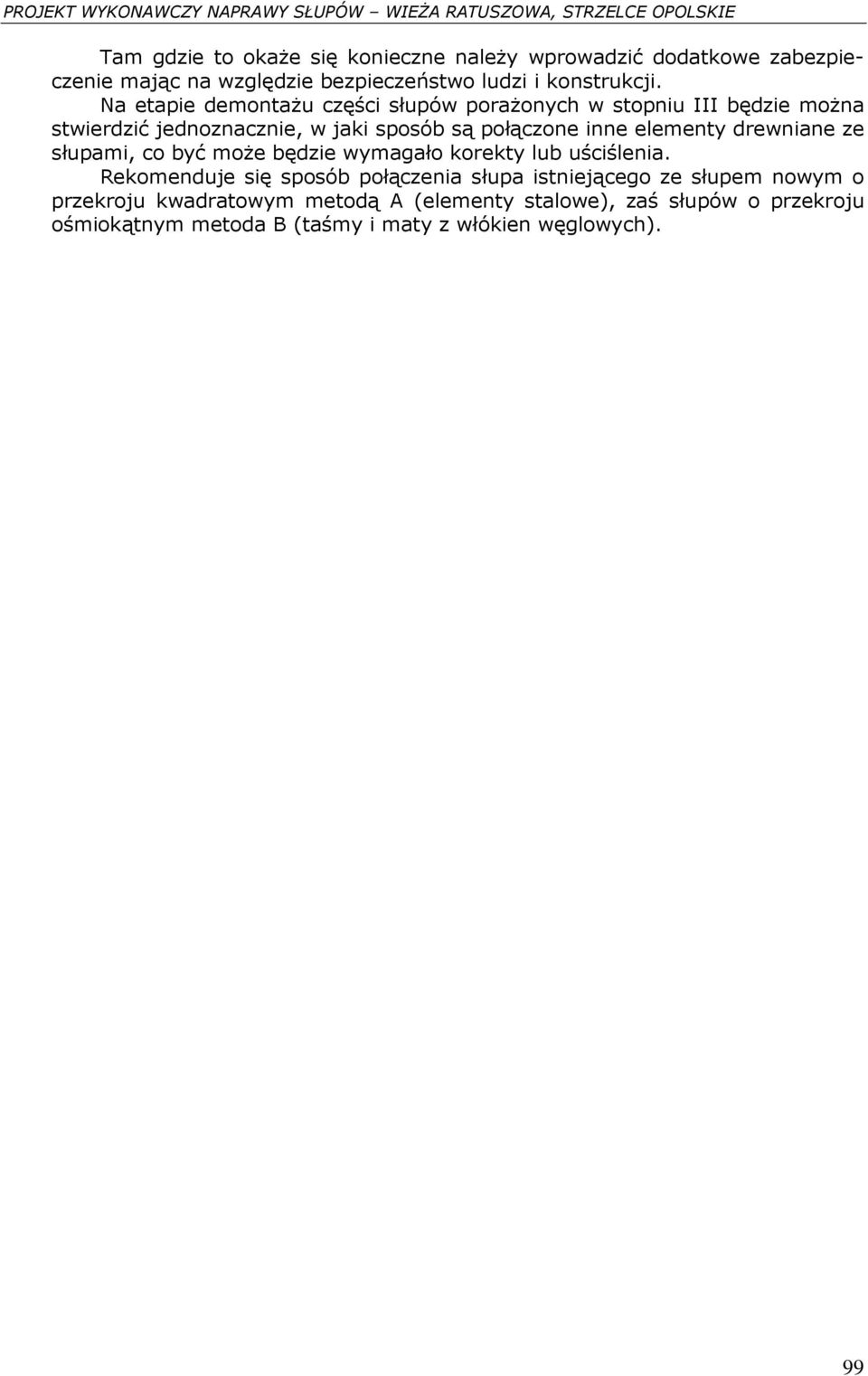

5 Tam gdzie to okaŝe się konieczne naleŝy wprowadzić dodatkowe zabezpieczenie mając na względzie bezpieczeństwo ludzi i konstrukcji. Na etapie demontaŝu części słupów poraŝonych w stopniu III będzie moŝna stwierdzić jednoznacznie, w jaki sposób są połączone inne elementy drewniane ze słupami, co być moŝe będzie wymagało korekty lub uściślenia. Rekomenduje się sposób połączenia słupa istniejącego ze słupem nowym o przekroju kwadratowym metodą A (elementy stalowe), zaś słupów o przekroju ośmiokątnym metoda B (taśmy i maty z włókien węglowych). 99

elementy drewniane ze słupami, co być moŝe będzie wymagało korekty lub uściślenia.

6 100
