6 Opracowanie zawiera : 1. Opis techniczny. 2. Rysunki: 1. Instalacja oświetlenia i gniazd wtykowych rzut parteru 2. Schemat zasilania i zabezpieczeń TBO 3. Schemat zasilania i zabezpieczeń TB1 3. INFORMACJA DOT. BEZPIECZEŃSTWA I OCHRONY ZDROWIA. 1. Opis techniczny Do projektu budowlanego zamiennego instalacji elektrycznych wewnętrznych oświetlenia, gniazd wtykowych oraz instalacji komputerowej pomieszczeń administracyjnych bloku operacyjnego. 1.1 PODSTAWA OPRACOWANIA : Umowa z inwestorem Uzgodnienia międzybranŝowe Obowiązujące normy, przepisy i zarządzenia Ustawa z dnia 7 lipca 1994r Prawo Budowlane Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690 z póŝn. zmianami) Przepisy Budowy Urządzeń Elektroenergetycznych 6

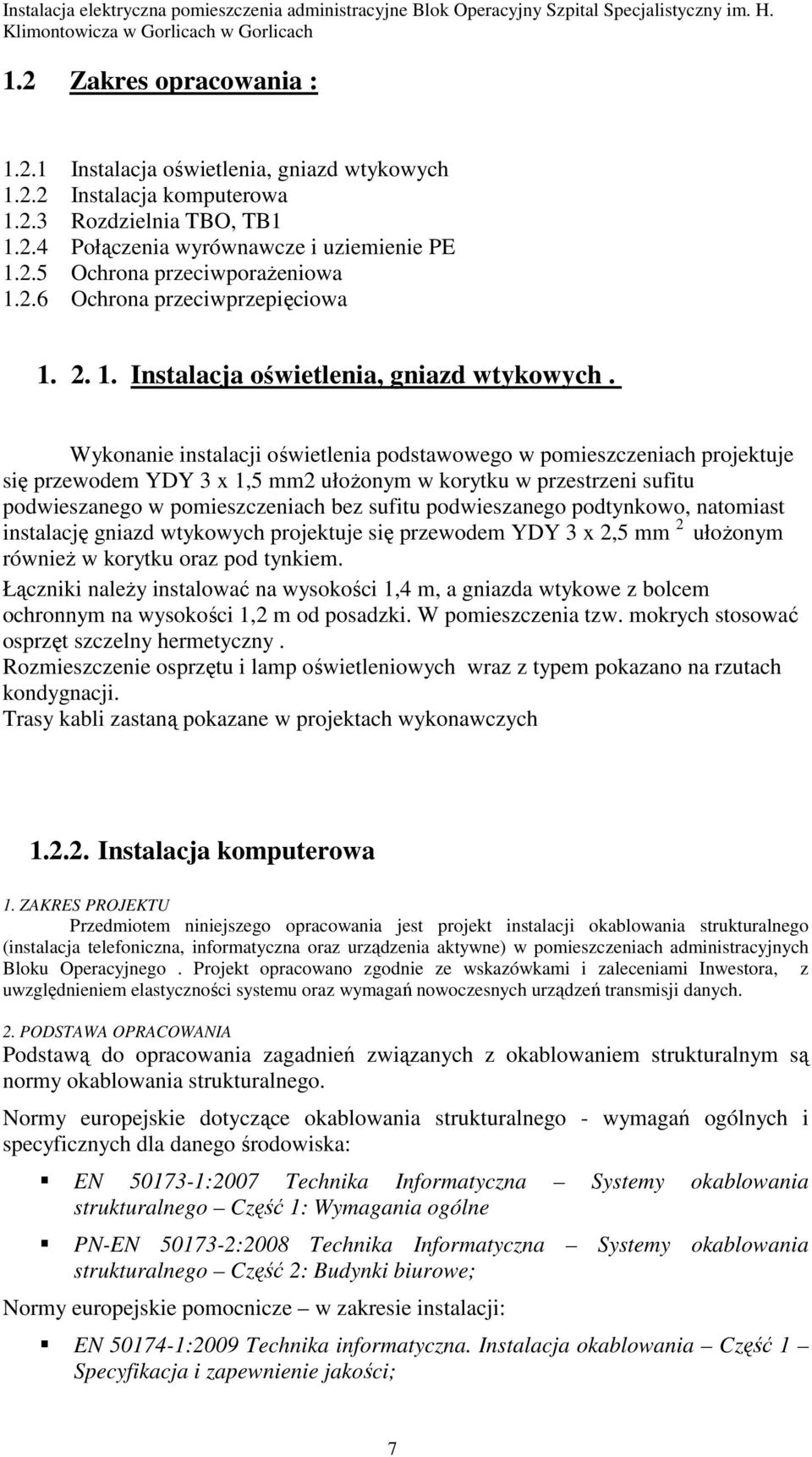

7 1.2 Zakres opracowania : Instalacja oświetlenia, gniazd wtykowych Instalacja komputerowa Rozdzielnia TBO, TB Połączenia wyrównawcze i uziemienie PE Ochrona przeciwporaŝeniowa Ochrona przeciwprzepięciowa Instalacja oświetlenia, gniazd wtykowych. Wykonanie instalacji oświetlenia podstawowego w pomieszczeniach projektuje się przewodem YDY 3 x 1,5 mm2 ułoŝonym w korytku w przestrzeni sufitu podwieszanego w pomieszczeniach bez sufitu podwieszanego podtynkowo, natomiast instalację gniazd wtykowych projektuje się przewodem YDY 3 x 2,5 mm 2 ułoŝonym równieŝ w korytku oraz pod tynkiem. Łączniki naleŝy instalować na wysokości 1,4 m, a gniazda wtykowe z bolcem ochronnym na wysokości 1,2 m od posadzki. W pomieszczenia tzw. mokrych stosować osprzęt szczelny hermetyczny. Rozmieszczenie osprzętu i lamp oświetleniowych wraz z typem pokazano na rzutach kondygnacji. Trasy kabli zastaną pokazane w projektach wykonawczych Instalacja komputerowa 1. ZAKRES PROJEKTU Przedmiotem niniejszego opracowania jest projekt instalacji okablowania strukturalnego (instalacja telefoniczna, informatyczna oraz urządzenia aktywne) w pomieszczeniach administracyjnych Bloku Operacyjnego. Projekt opracowano zgodnie ze wskazówkami i zaleceniami Inwestora, z uwzględnieniem elastyczności systemu oraz wymagań nowoczesnych urządzeń transmisji danych. 2. PODSTAWA OPRACOWANIA Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy okablowania strukturalnego. Normy europejskie dotyczące okablowania strukturalnego - wymagań ogólnych i specyficznych dla danego środowiska: EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; Normy europejskie pomocnicze w zakresie instalacji: EN :2009 Technika informatyczna. Instalacja okablowania Część 1 Specyfikacja i zapewnienie jakości; 7

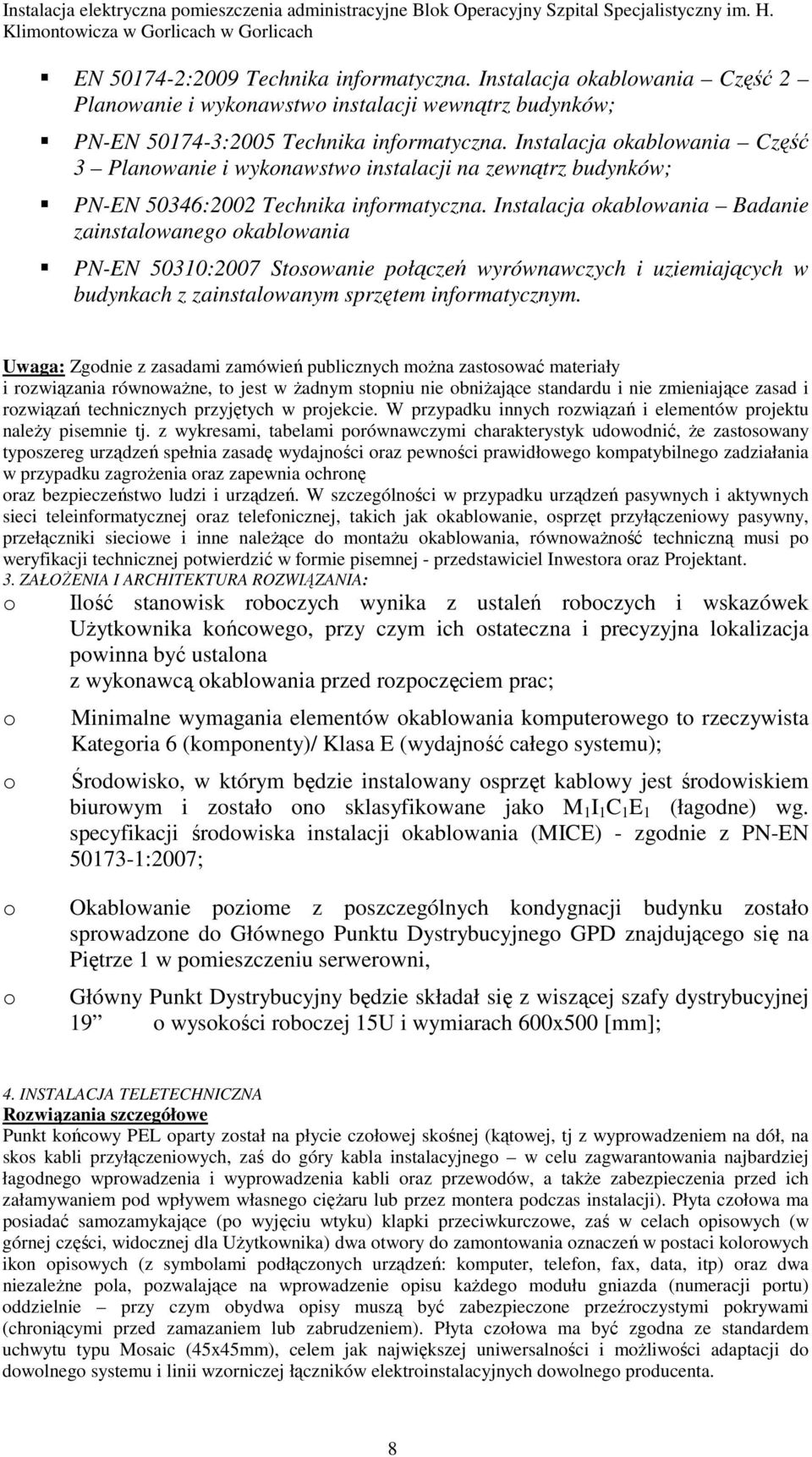

8 EN :2009 Technika informatyczna. Instalacja okablowania Część 2 Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. Uwaga: Zgodnie z zasadami zamówień publicznych moŝna zastosować materiały i rozwiązania równowaŝne, to jest w Ŝadnym stopniu nie obniŝające standardu i nie zmieniające zasad i rozwiązań technicznych przyjętych w projekcie. W przypadku innych rozwiązań i elementów projektu naleŝy pisemnie tj. z wykresami, tabelami porównawczymi charakterystyk udowodnić, Ŝe zastosowany typoszereg urządzeń spełnia zasadę wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku zagroŝenia oraz zapewnia ochronę oraz bezpieczeństwo ludzi i urządzeń. W szczególności w przypadku urządzeń pasywnych i aktywnych sieci teleinformatycznej oraz telefonicznej, takich jak okablowanie, osprzęt przyłączeniowy pasywny, przełączniki sieciowe i inne naleŝące do montaŝu okablowania, równowaŝność techniczną musi po weryfikacji technicznej potwierdzić w formie pisemnej - przedstawiciel Inwestora oraz Projektant. 3. ZAŁOśENIA I ARCHITEKTURA ROZWIĄZANIA: o o o Ilość stanowisk roboczych wynika z ustaleń roboczych i wskazówek UŜytkownika końcowego, przy czym ich ostateczna i precyzyjna lokalizacja powinna być ustalona z wykonawcą okablowania przed rozpoczęciem prac; Minimalne wymagania elementów okablowania komputerowego to rzeczywista Kategoria 6 (komponenty)/ Klasa E (wydajność całego systemu); Środowisko, w którym będzie instalowany osprzęt kablowy jest środowiskiem biurowym i zostało ono sklasyfikowane jako M 1 I 1 C 1 E 1 (łagodne) wg. specyfikacji środowiska instalacji okablowania (MICE) - zgodnie z PN-EN :2007; o o Okablowanie poziome z poszczególnych kondygnacji budynku zostało sprowadzone do Głównego Punktu Dystrybucyjnego GPD znajdującego się na Piętrze 1 w pomieszczeniu serwerowni, Główny Punkt Dystrybucyjny będzie składał się z wiszącej szafy dystrybucyjnej 19 o wysokości roboczej 15U i wymiarach 600x500 [mm]; 4. INSTALACJA TELETECHNICZNA Rozwiązania szczegółowe Punkt końcowy PEL oparty został na płycie czołowej skośnej (kątowej, tj z wyprowadzeniem na dół, na skos kabli przyłączeniowych, zaś do góry kabla instalacyjnego w celu zagwarantowania najbardziej łagodnego wprowadzenia i wyprowadzenia kabli oraz przewodów, a takŝe zabezpieczenia przed ich załamywaniem pod wpływem własnego cięŝaru lub przez montera podczas instalacji). Płyta czołowa ma posiadać samozamykające (po wyjęciu wtyku) klapki przeciwkurczowe, zaś w celach opisowych (w górnej części, widocznej dla UŜytkownika) dwa otwory do zamontowania oznaczeń w postaci kolorowych ikon opisowych (z symbolami podłączonych urządzeń: komputer, telefon, fax, data, itp) oraz dwa niezaleŝne pola, pozwalające na wprowadzenie opisu kaŝdego modułu gniazda (numeracji portu) oddzielnie przy czym obydwa opisy muszą być zabezpieczone przeźroczystymi pokrywami (chroniącymi przed zamazaniem lub zabrudzeniem). Płyta czołowa ma być zgodna ze standardem uchwytu typu Mosaic (45x45mm), celem jak największej uniwersalności i moŝliwości adaptacji do dowolnego systemu i linii wzorniczej łączników elektroinstalacyjnych dowolnego producenta. 8

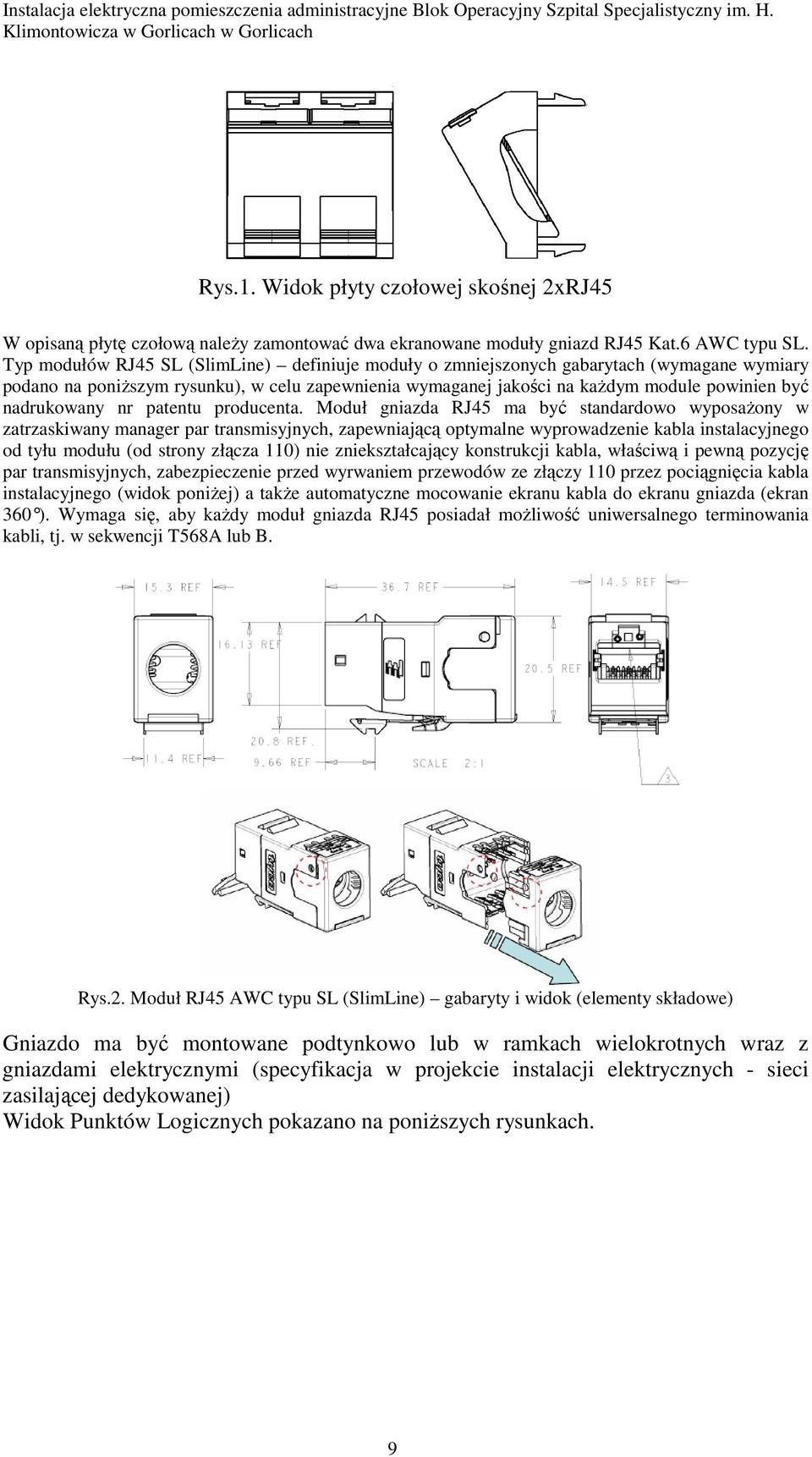

9 Rys.1. Widok płyty czołowej skośnej 2xRJ45 W opisaną płytę czołową naleŝy zamontować dwa ekranowane moduły gniazd RJ45 Kat.6 AWC typu SL. Typ modułów RJ45 SL (SlimLine) definiuje moduły o zmniejszonych gabarytach (wymagane wymiary podano na poniŝszym rysunku), w celu zapewnienia wymaganej jakości na kaŝdym module powinien być nadrukowany nr patentu producenta. Moduł gniazda RJ45 ma być standardowo wyposaŝony w zatrzaskiwany manager par transmisyjnych, zapewniającą optymalne wyprowadzenie kabla instalacyjnego od tyłu modułu (od strony złącza 110) nie zniekształcający konstrukcji kabla, właściwą i pewną pozycję par transmisyjnych, zabezpieczenie przed wyrwaniem przewodów ze złączy 110 przez pociągnięcia kabla instalacyjnego (widok poniŝej) a takŝe automatyczne mocowanie ekranu kabla do ekranu gniazda (ekran 360 ). Wymaga się, aby kaŝdy moduł gniazda RJ45 posiadał moŝliwość uniwersalnego terminowania kabli, tj. w sekwencji T568A lub B. Rys.2. Moduł RJ45 AWC typu SL (SlimLine) gabaryty i widok (elementy składowe) Gniazdo ma być montowane podtynkowo lub w ramkach wielokrotnych wraz z gniazdami elektrycznymi (specyfikacja w projekcie instalacji elektrycznych - sieci zasilającej dedykowanej) Widok Punktów Logicznych pokazano na poniŝszych rysunkach. 9

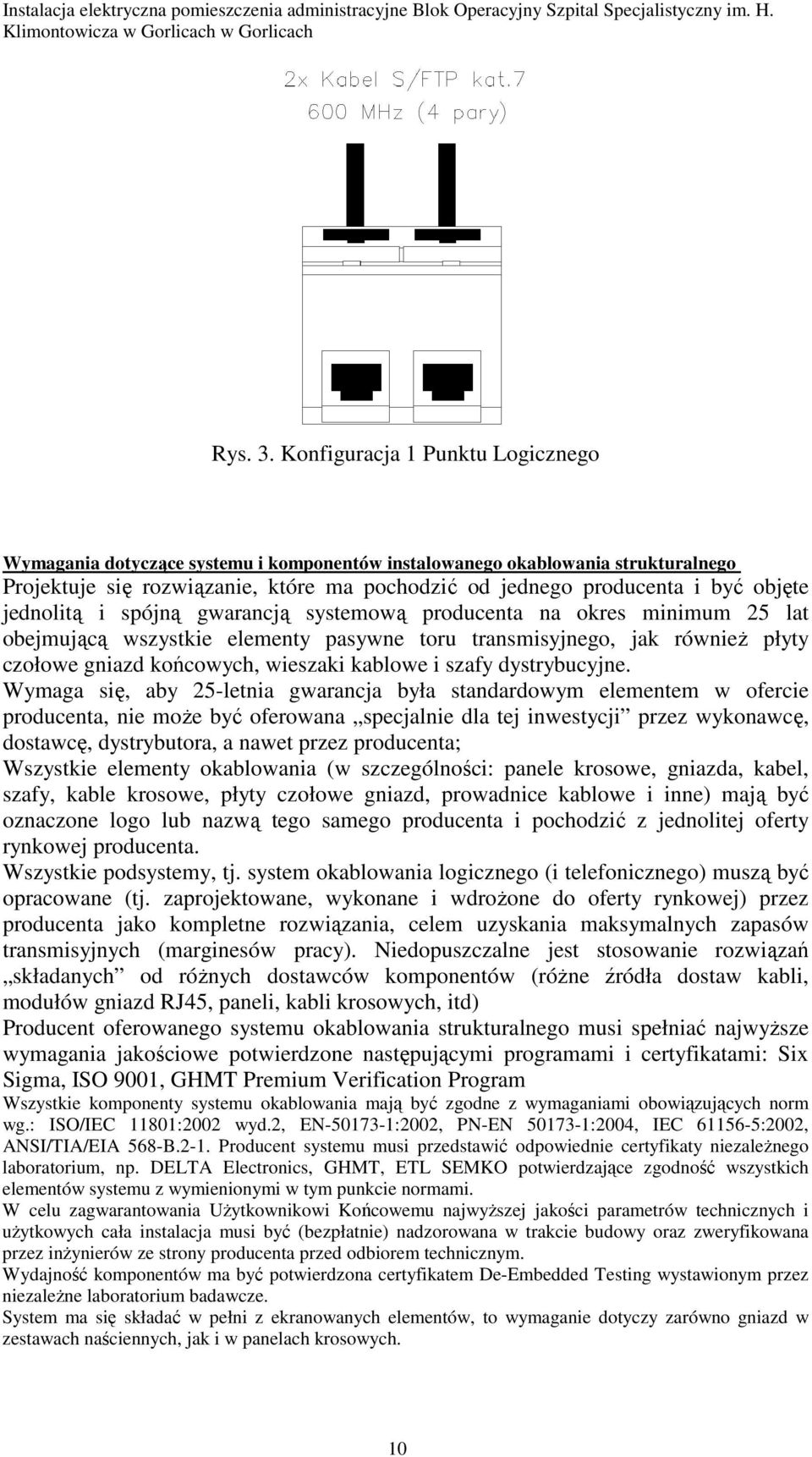

10 Rys. 3. Konfiguracja 1 Punktu Logicznego Wymagania dotyczące systemu i komponentów instalowanego okablowania strukturalnego Projektuje się rozwiązanie, które ma pochodzić od jednego producenta i być objęte jednolitą i spójną gwarancją systemową producenta na okres minimum 25 lat obejmującą wszystkie elementy pasywne toru transmisyjnego, jak równieŝ płyty czołowe gniazd końcowych, wieszaki kablowe i szafy dystrybucyjne. Wymaga się, aby 25-letnia gwarancja była standardowym elementem w ofercie producenta, nie moŝe być oferowana specjalnie dla tej inwestycji przez wykonawcę, dostawcę, dystrybutora, a nawet przez producenta; Wszystkie elementy okablowania (w szczególności: panele krosowe, gniazda, kabel, szafy, kable krosowe, płyty czołowe gniazd, prowadnice kablowe i inne) mają być oznaczone logo lub nazwą tego samego producenta i pochodzić z jednolitej oferty rynkowej producenta. Wszystkie podsystemy, tj. system okablowania logicznego (i telefonicznego) muszą być opracowane (tj. zaprojektowane, wykonane i wdroŝone do oferty rynkowej) przez producenta jako kompletne rozwiązania, celem uzyskania maksymalnych zapasów transmisyjnych (marginesów pracy). Niedopuszczalne jest stosowanie rozwiązań składanych od róŝnych dostawców komponentów (róŝne źródła dostaw kabli, modułów gniazd RJ45, paneli, kabli krosowych, itd) Producent oferowanego systemu okablowania strukturalnego musi spełniać najwyŝsze wymagania jakościowe potwierdzone następującymi programami i certyfikatami: Six Sigma, ISO 9001, GHMT Premium Verification Program Wszystkie komponenty systemu okablowania mają być zgodne z wymaganiami obowiązujących norm wg.: ISO/IEC 11801:2002 wyd.2, EN :2002, PN-EN :2004, IEC :2002, ANSI/TIA/EIA 568-B.2-1. Producent systemu musi przedstawić odpowiednie certyfikaty niezaleŝnego laboratorium, np. DELTA Electronics, GHMT, ETL SEMKO potwierdzające zgodność wszystkich elementów systemu z wymienionymi w tym punkcie normami. W celu zagwarantowania UŜytkownikowi Końcowemu najwyŝszej jakości parametrów technicznych i uŝytkowych cała instalacja musi być (bezpłatnie) nadzorowana w trakcie budowy oraz zweryfikowana przez inŝynierów ze strony producenta przed odbiorem technicznym. Wydajność komponentów ma być potwierdzona certyfikatem De-Embedded Testing wystawionym przez niezaleŝne laboratorium badawcze. System ma się składać w pełni z ekranowanych elementów, to wymaganie dotyczy zarówno gniazd w zestawach naściennych, jak i w panelach krosowych. 10

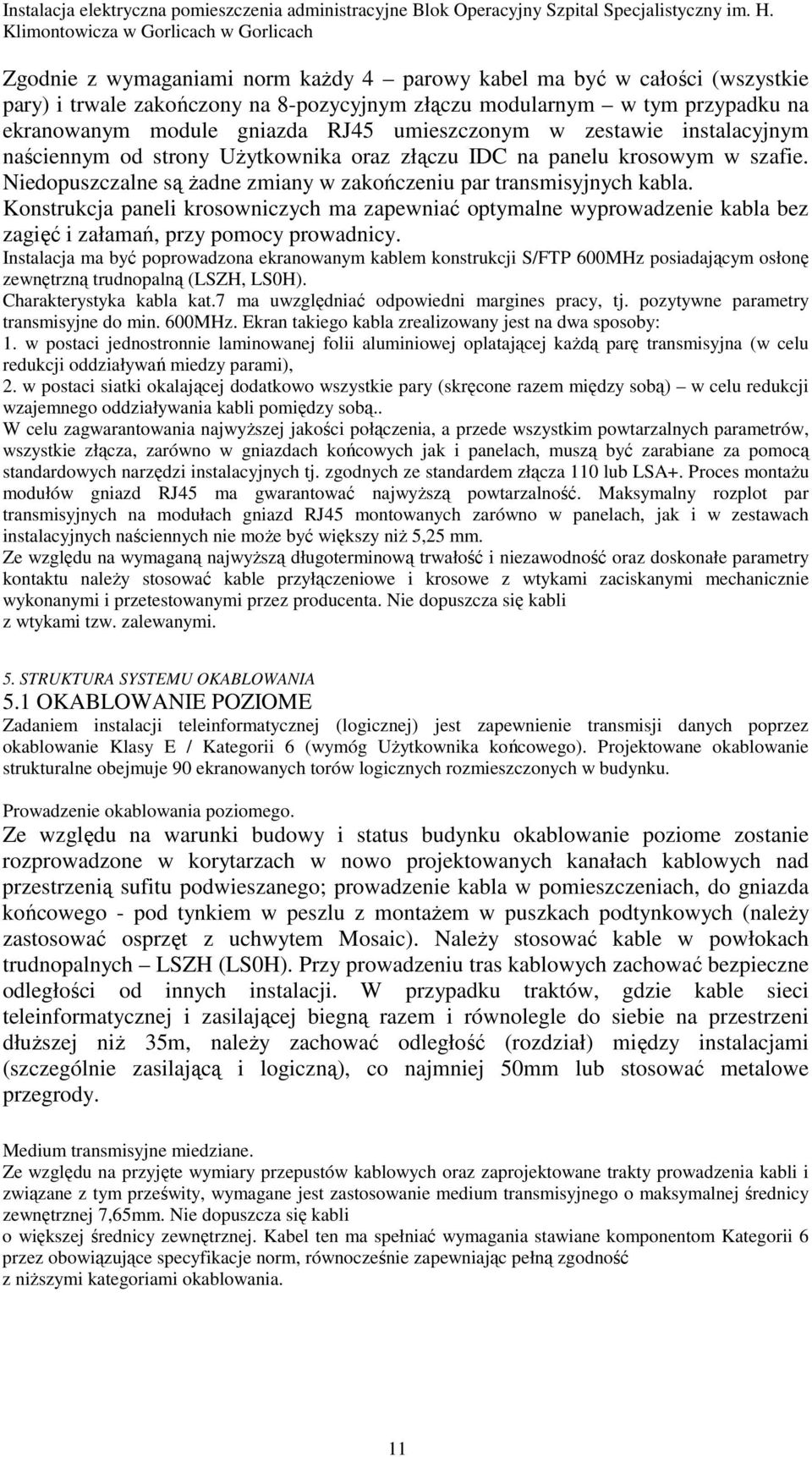

11 Zgodnie z wymaganiami norm kaŝdy 4 parowy kabel ma być w całości (wszystkie pary) i trwale zakończony na 8-pozycyjnym złączu modularnym w tym przypadku na ekranowanym module gniazda RJ45 umieszczonym w zestawie instalacyjnym naściennym od strony UŜytkownika oraz złączu IDC na panelu krosowym w szafie. Niedopuszczalne są Ŝadne zmiany w zakończeniu par transmisyjnych kabla. Konstrukcja paneli krosowniczych ma zapewniać optymalne wyprowadzenie kabla bez zagięć i załamań, przy pomocy prowadnicy. Instalacja ma być poprowadzona ekranowanym kablem konstrukcji S/FTP 600MHz posiadającym osłonę zewnętrzną trudnopalną (LSZH, LS0H). Charakterystyka kabla kat.7 ma uwzględniać odpowiedni margines pracy, tj. pozytywne parametry transmisyjne do min. 600MHz. Ekran takiego kabla zrealizowany jest na dwa sposoby: 1. w postaci jednostronnie laminowanej folii aluminiowej oplatającej kaŝdą parę transmisyjna (w celu redukcji oddziaływań miedzy parami), 2. w postaci siatki okalającej dodatkowo wszystkie pary (skręcone razem między sobą) w celu redukcji wzajemnego oddziaływania kabli pomiędzy sobą.. W celu zagwarantowania najwyŝszej jakości połączenia, a przede wszystkim powtarzalnych parametrów, wszystkie złącza, zarówno w gniazdach końcowych jak i panelach, muszą być zarabiane za pomocą standardowych narzędzi instalacyjnych tj. zgodnych ze standardem złącza 110 lub LSA+. Proces montaŝu modułów gniazd RJ45 ma gwarantować najwyŝszą powtarzalność. Maksymalny rozplot par transmisyjnych na modułach gniazd RJ45 montowanych zarówno w panelach, jak i w zestawach instalacyjnych naściennych nie moŝe być większy niŝ 5,25 mm. Ze względu na wymaganą najwyŝszą długoterminową trwałość i niezawodność oraz doskonałe parametry kontaktu naleŝy stosować kable przyłączeniowe i krosowe z wtykami zaciskanymi mechanicznie wykonanymi i przetestowanymi przez producenta. Nie dopuszcza się kabli z wtykami tzw. zalewanymi. 5. STRUKTURA SYSTEMU OKABLOWANIA 5.1 OKABLOWANIE POZIOME Zadaniem instalacji teleinformatycznej (logicznej) jest zapewnienie transmisji danych poprzez okablowanie Klasy E / Kategorii 6 (wymóg UŜytkownika końcowego). Projektowane okablowanie strukturalne obejmuje 90 ekranowanych torów logicznych rozmieszczonych w budynku. Prowadzenie okablowania poziomego. Ze względu na warunki budowy i status budynku okablowanie poziome zostanie rozprowadzone w korytarzach w nowo projektowanych kanałach kablowych nad przestrzenią sufitu podwieszanego; prowadzenie kabla w pomieszczeniach, do gniazda końcowego - pod tynkiem w peszlu z montaŝem w puszkach podtynkowych (naleŝy zastosować osprzęt z uchwytem Mosaic). NaleŜy stosować kable w powłokach trudnopalnych LSZH (LS0H). Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną razem i równolegle do siebie na przestrzeni dłuŝszej niŝ 35m, naleŝy zachować odległość (rozdział) między instalacjami (szczególnie zasilającą i logiczną), co najmniej 50mm lub stosować metalowe przegrody. Medium transmisyjne miedziane. Ze względu na przyjęte wymiary przepustów kablowych oraz zaprojektowane trakty prowadzenia kabli i związane z tym prześwity, wymagane jest zastosowanie medium transmisyjnego o maksymalnej średnicy zewnętrznej 7,65mm. Nie dopuszcza się kabli o większej średnicy zewnętrznej. Kabel ten ma spełniać wymagania stawiane komponentom Kategorii 6 przez obowiązujące specyfikacje norm, równocześnie zapewniając pełną zgodność z niŝszymi kategoriami okablowania. 11

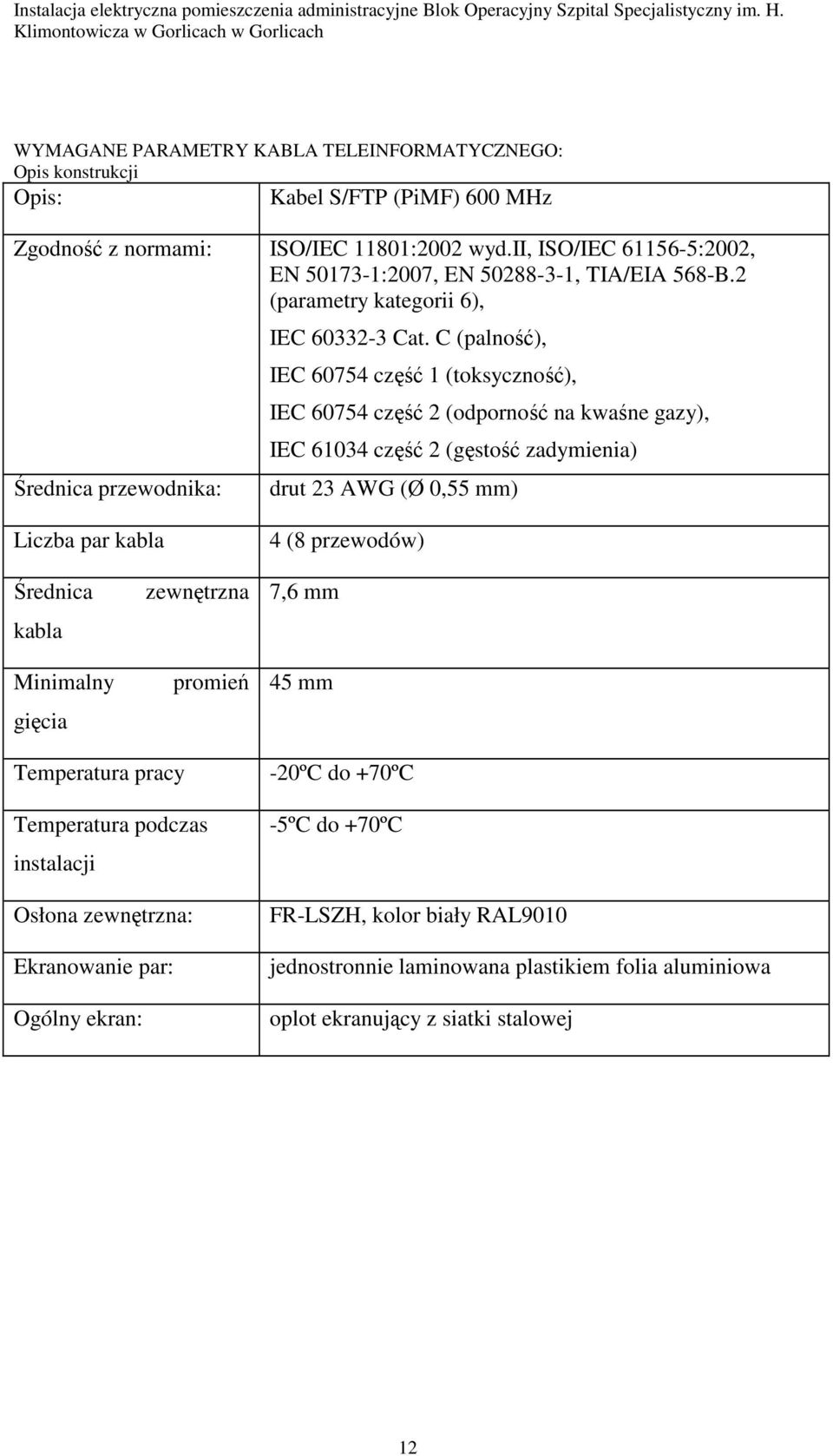

12 WYMAGANE PARAMETRY KABLA TELEINFORMATYCZNEGO: Opis konstrukcji Opis: Kabel S/FTP (PiMF) 600 MHz Zgodność z normami: ISO/IEC 11801:2002 wyd.ii, ISO/IEC :2002, EN :2007, EN , TIA/EIA 568-B.2 (parametry kategorii 6), Średnica przewodnika: IEC Cat. C (palność), IEC część 1 (toksyczność), IEC część 2 (odporność na kwaśne gazy), IEC część 2 (gęstość zadymienia) drut 23 AWG (Ø 0,55 mm) Liczba par kabla 4 (8 przewodów) Średnica kabla Minimalny gięcia zewnętrzna promień 7,6 mm 45 mm Temperatura pracy Temperatura podczas instalacji Osłona zewnętrzna: Ekranowanie par: Ogólny ekran: -20ºC do +70ºC -5ºC do +70ºC FR-LSZH, kolor biały RAL9010 jednostronnie laminowana plastikiem folia aluminiowa oplot ekranujący z siatki stalowej 12

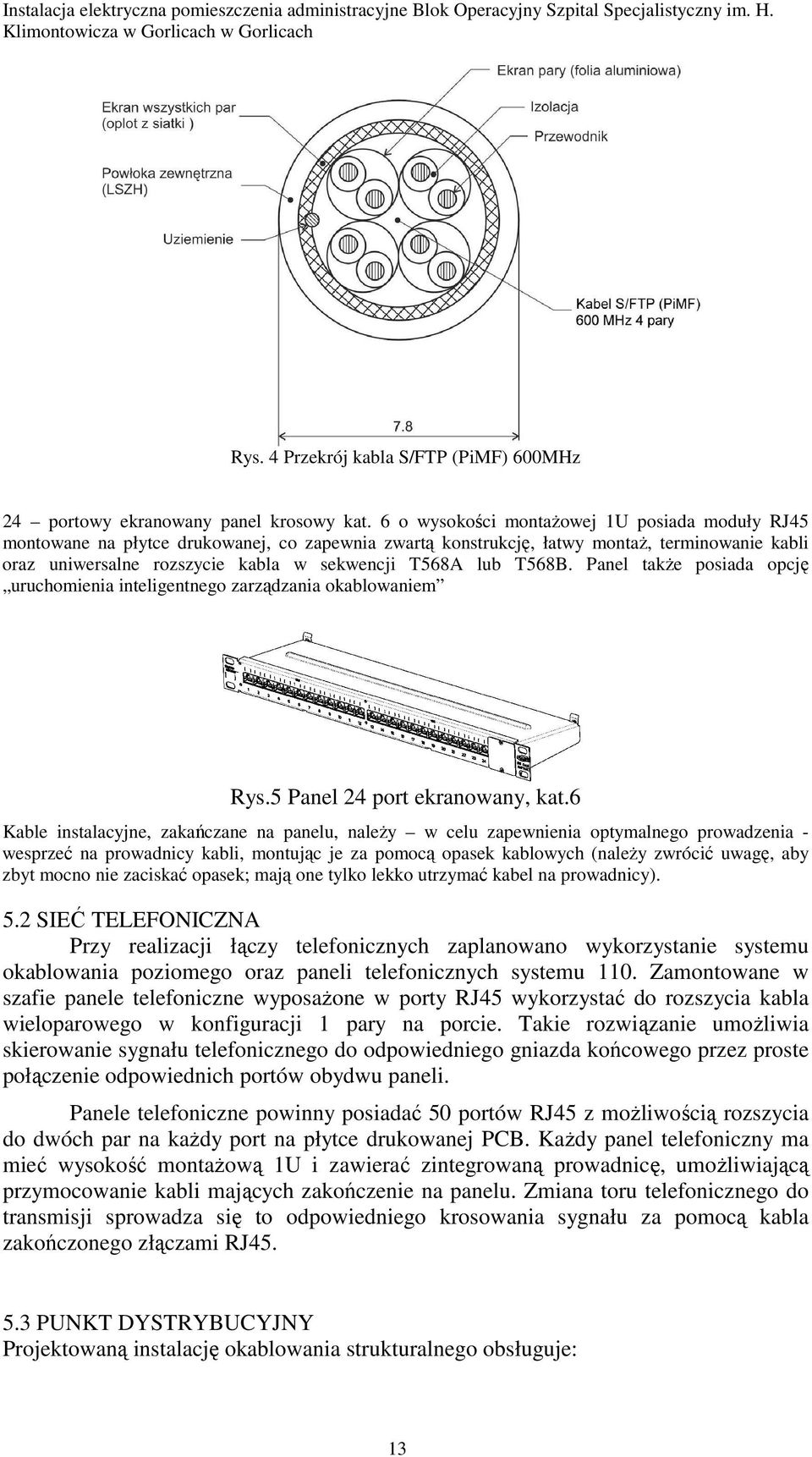

13 Rys. 4 Przekrój kabla S/FTP (PiMF) 600MHz 24 portowy ekranowany panel krosowy kat. 6 o wysokości montaŝowej 1U posiada moduły RJ45 montowane na płytce drukowanej, co zapewnia zwartą konstrukcję, łatwy montaŝ, terminowanie kabli oraz uniwersalne rozszycie kabla w sekwencji T568A lub T568B. Panel takŝe posiada opcję uruchomienia inteligentnego zarządzania okablowaniem Rys.5 Panel 24 port ekranowany, kat.6 Kable instalacyjne, zakańczane na panelu, naleŝy w celu zapewnienia optymalnego prowadzenia - wesprzeć na prowadnicy kabli, montując je za pomocą opasek kablowych (naleŝy zwrócić uwagę, aby zbyt mocno nie zaciskać opasek; mają one tylko lekko utrzymać kabel na prowadnicy). 5.2 SIEĆ TELEFONICZNA Przy realizacji łączy telefonicznych zaplanowano wykorzystanie systemu okablowania poziomego oraz paneli telefonicznych systemu 110. Zamontowane w szafie panele telefoniczne wyposaŝone w porty RJ45 wykorzystać do rozszycia kabla wieloparowego w konfiguracji 1 pary na porcie. Takie rozwiązanie umoŝliwia skierowanie sygnału telefonicznego do odpowiedniego gniazda końcowego przez proste połączenie odpowiednich portów obydwu paneli. Panele telefoniczne powinny posiadać 50 portów RJ45 z moŝliwością rozszycia do dwóch par na kaŝdy port na płytce drukowanej PCB. KaŜdy panel telefoniczny ma mieć wysokość montaŝową 1U i zawierać zintegrowaną prowadnicę, umoŝliwiającą przymocowanie kabli mających zakończenie na panelu. Zmiana toru telefonicznego do transmisji sprowadza się to odpowiedniego krosowania sygnału za pomocą kabla zakończonego złączami RJ PUNKT DYSTRYBUCYJNY Projektowaną instalację okablowania strukturalnego obsługuje: 13

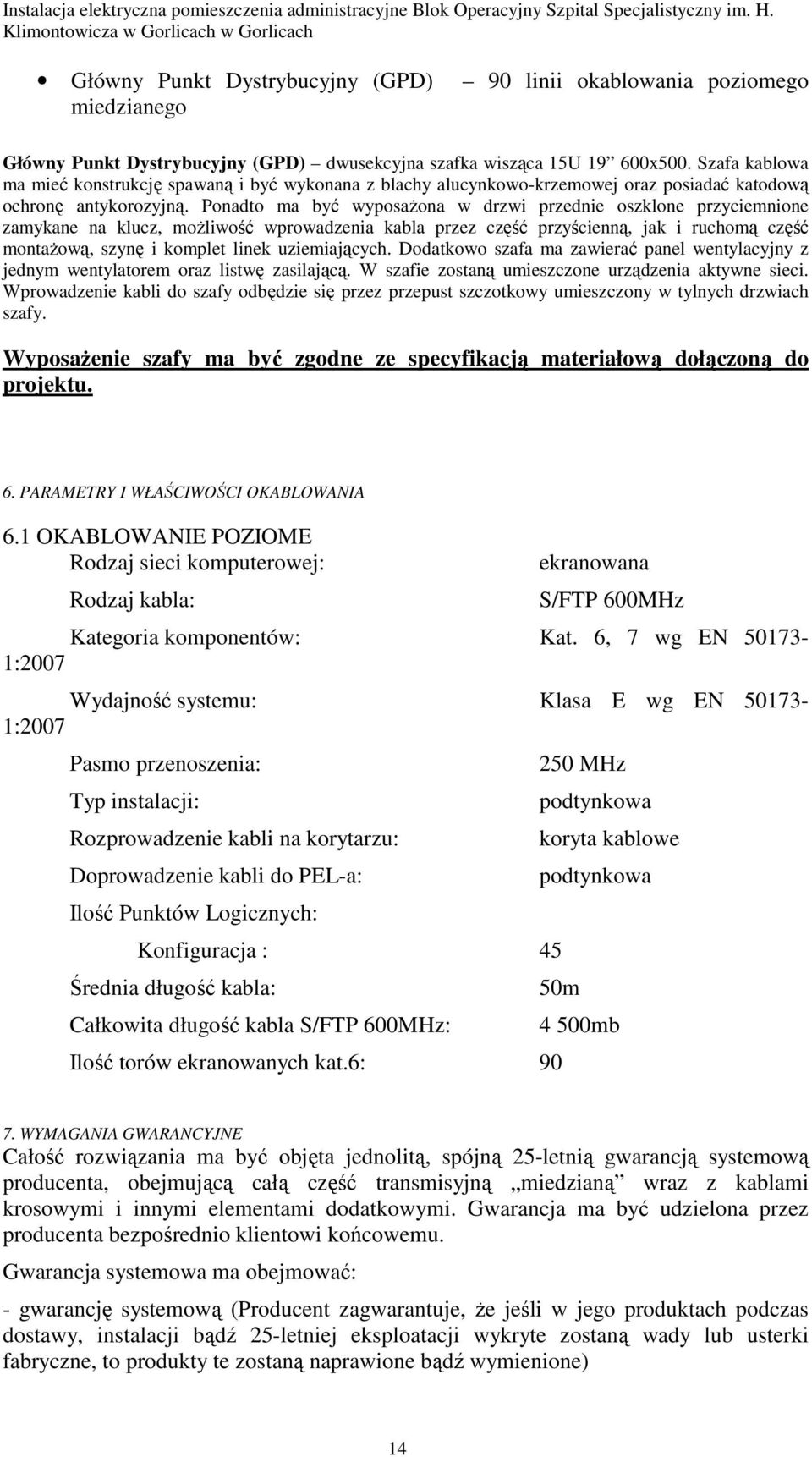

14 Główny Punkt Dystrybucyjny (GPD) 90 linii okablowania poziomego miedzianego Główny Punkt Dystrybucyjny (GPD) dwusekcyjna szafka wisząca 15U x500. Szafa kablowa ma mieć konstrukcję spawaną i być wykonana z blachy alucynkowo-krzemowej oraz posiadać katodową ochronę antykorozyjną. Ponadto ma być wyposaŝona w drzwi przednie oszklone przyciemnione zamykane na klucz, moŝliwość wprowadzenia kabla przez część przyścienną, jak i ruchomą część montaŝową, szynę i komplet linek uziemiających. Dodatkowo szafa ma zawierać panel wentylacyjny z jednym wentylatorem oraz listwę zasilającą. W szafie zostaną umieszczone urządzenia aktywne sieci. Wprowadzenie kabli do szafy odbędzie się przez przepust szczotkowy umieszczony w tylnych drzwiach szafy. WyposaŜenie szafy ma być zgodne ze specyfikacją materiałową dołączoną do projektu. 6. PARAMETRY I WŁAŚCIWOŚCI OKABLOWANIA 6.1 OKABLOWANIE POZIOME Rodzaj sieci komputerowej: Rodzaj kabla: ekranowana S/FTP 600MHz Kategoria komponentów: Kat. 6, 7 wg EN :2007 Wydajność systemu: Klasa E wg EN :2007 Pasmo przenoszenia: Typ instalacji: Rozprowadzenie kabli na korytarzu: Doprowadzenie kabli do PEL-a: Ilość Punktów Logicznych: Konfiguracja : 45 Średnia długość kabla: Całkowita długość kabla S/FTP 600MHz: Ilość torów ekranowanych kat.6: MHz podtynkowa koryta kablowe podtynkowa 50m 4 500mb 7. WYMAGANIA GWARANCYJNE Całość rozwiązania ma być objęta jednolitą, spójną 25-letnią gwarancją systemową producenta, obejmującą całą część transmisyjną miedzianą wraz z kablami krosowymi i innymi elementami dodatkowymi. Gwarancja ma być udzielona przez producenta bezpośrednio klientowi końcowemu. Gwarancja systemowa ma obejmować: - gwarancję systemową (Producent zagwarantuje, Ŝe jeśli w jego produktach podczas dostawy, instalacji bądź 25-letniej eksploatacji wykryte zostaną wady lub usterki fabryczne, to produkty te zostaną naprawione bądź wymienione) 14

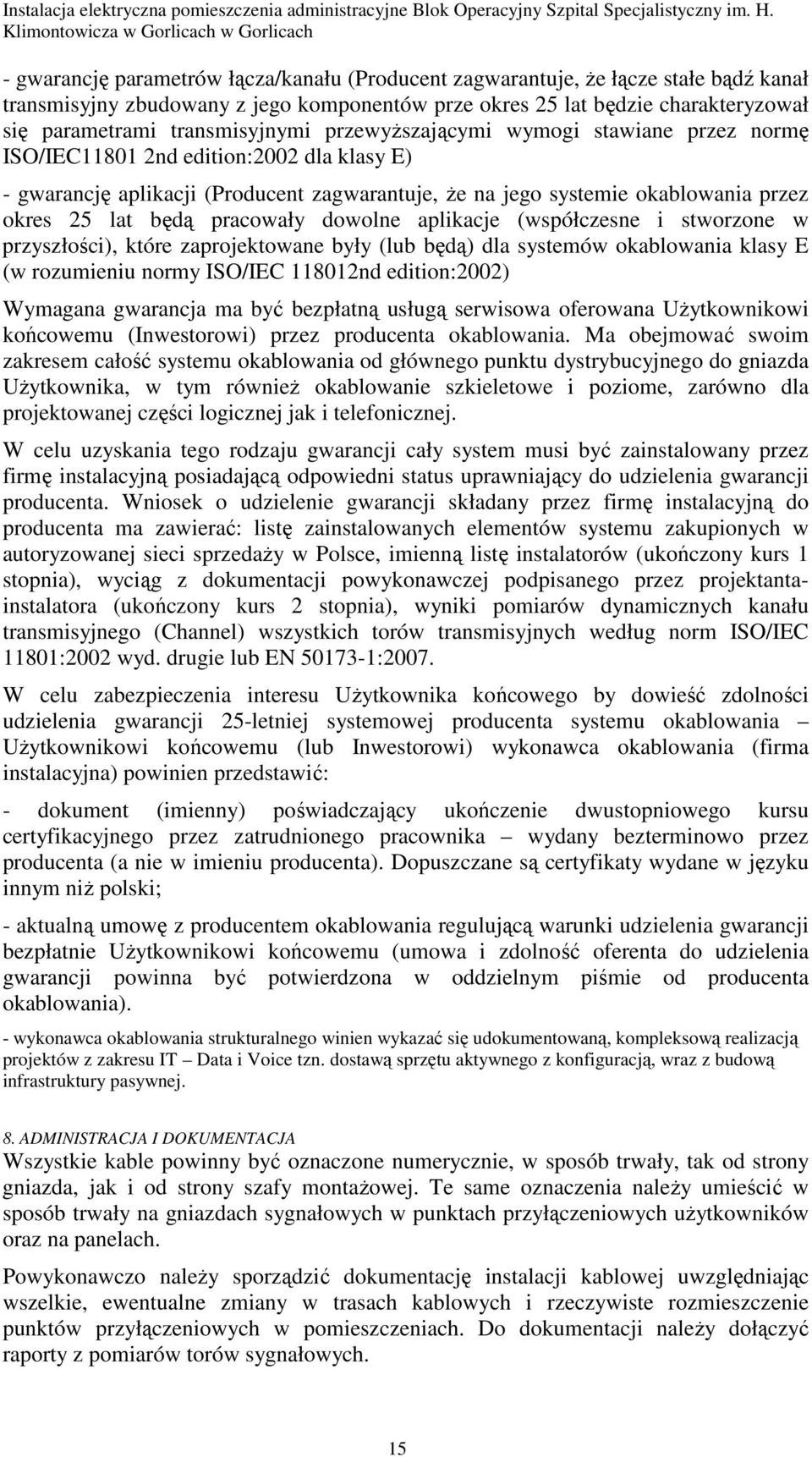

15 - gwarancję parametrów łącza/kanału (Producent zagwarantuje, Ŝe łącze stałe bądź kanał transmisyjny zbudowany z jego komponentów prze okres 25 lat będzie charakteryzował się parametrami transmisyjnymi przewyŝszającymi wymogi stawiane przez normę ISO/IEC nd edition:2002 dla klasy E) - gwarancję aplikacji (Producent zagwarantuje, Ŝe na jego systemie okablowania przez okres 25 lat będą pracowały dowolne aplikacje (współczesne i stworzone w przyszłości), które zaprojektowane były (lub będą) dla systemów okablowania klasy E (w rozumieniu normy ISO/IEC nd edition:2002) Wymagana gwarancja ma być bezpłatną usługą serwisowa oferowana UŜytkownikowi końcowemu (Inwestorowi) przez producenta okablowania. Ma obejmować swoim zakresem całość systemu okablowania od głównego punktu dystrybucyjnego do gniazda UŜytkownika, w tym równieŝ okablowanie szkieletowe i poziome, zarówno dla projektowanej części logicznej jak i telefonicznej. W celu uzyskania tego rodzaju gwarancji cały system musi być zainstalowany przez firmę instalacyjną posiadającą odpowiedni status uprawniający do udzielenia gwarancji producenta. Wniosek o udzielenie gwarancji składany przez firmę instalacyjną do producenta ma zawierać: listę zainstalowanych elementów systemu zakupionych w autoryzowanej sieci sprzedaŝy w Polsce, imienną listę instalatorów (ukończony kurs 1 stopnia), wyciąg z dokumentacji powykonawczej podpisanego przez projektantainstalatora (ukończony kurs 2 stopnia), wyniki pomiarów dynamicznych kanału transmisyjnego (Channel) wszystkich torów transmisyjnych według norm ISO/IEC 11801:2002 wyd. drugie lub EN :2007. W celu zabezpieczenia interesu UŜytkownika końcowego by dowieść zdolności udzielenia gwarancji 25-letniej systemowej producenta systemu okablowania UŜytkownikowi końcowemu (lub Inwestorowi) wykonawca okablowania (firma instalacyjna) powinien przedstawić: - dokument (imienny) poświadczający ukończenie dwustopniowego kursu certyfikacyjnego przez zatrudnionego pracownika wydany bezterminowo przez producenta (a nie w imieniu producenta). Dopuszczane są certyfikaty wydane w języku innym niŝ polski; - aktualną umowę z producentem okablowania regulującą warunki udzielenia gwarancji bezpłatnie UŜytkownikowi końcowemu (umowa i zdolność oferenta do udzielenia gwarancji powinna być potwierdzona w oddzielnym piśmie od producenta okablowania). - wykonawca okablowania strukturalnego winien wykazać się udokumentowaną, kompleksową realizacją projektów z zakresu IT Data i Voice tzn. dostawą sprzętu aktywnego z konfiguracją, wraz z budową infrastruktury pasywnej. 8. ADMINISTRACJA I DOKUMENTACJA Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montaŝowej. Te same oznaczenia naleŝy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych uŝytkowników oraz na panelach. Powykonawczo naleŝy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Do dokumentacji naleŝy dołączyć raporty z pomiarów torów sygnałowych. 15

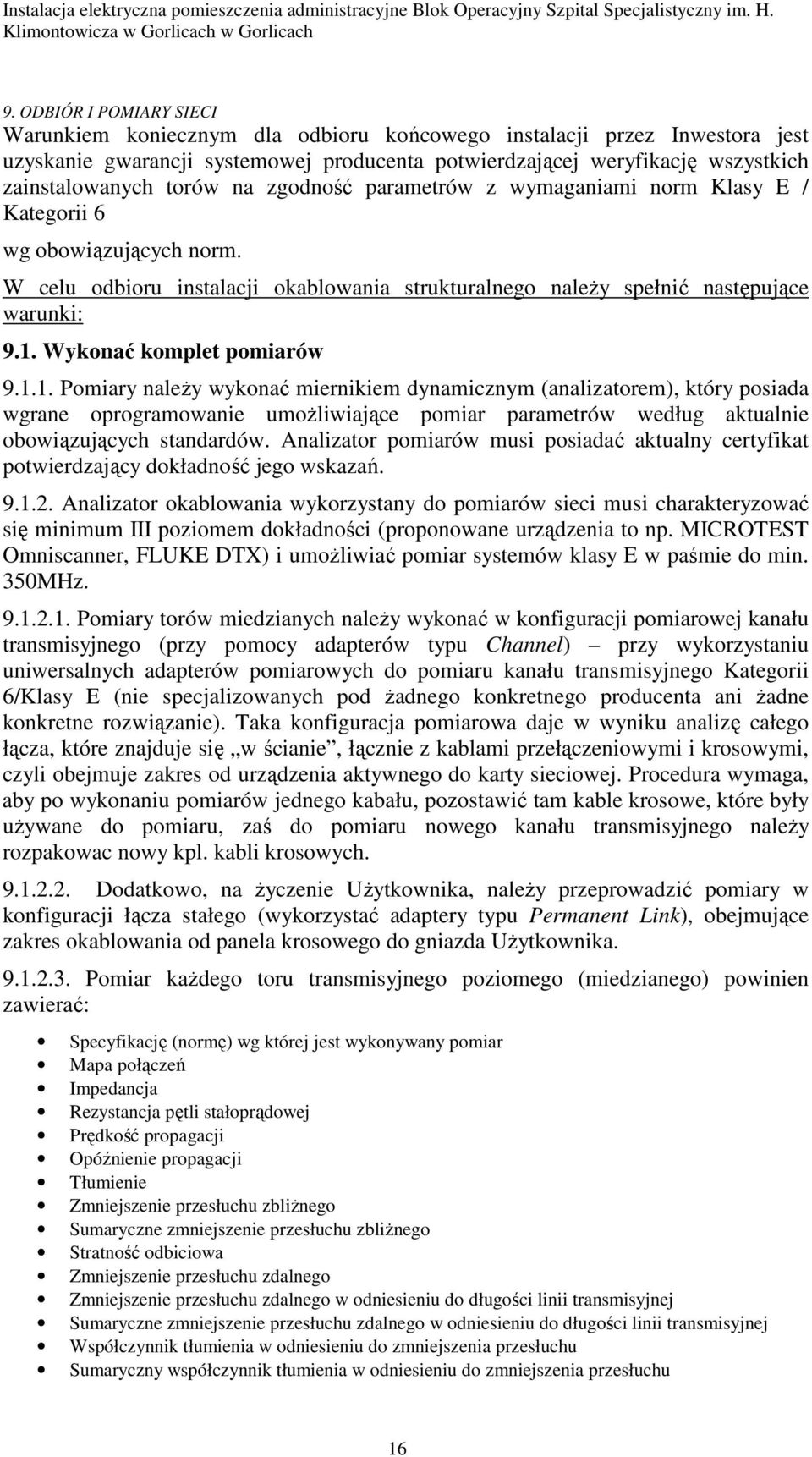

16 9. ODBIÓR I POMIARY SIECI Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych torów na zgodność parametrów z wymaganiami norm Klasy E / Kategorii 6 wg obowiązujących norm. W celu odbioru instalacji okablowania strukturalnego naleŝy spełnić następujące warunki: 9.1. Wykonać komplet pomiarów Pomiary naleŝy wykonać miernikiem dynamicznym (analizatorem), który posiada wgrane oprogramowanie umoŝliwiające pomiar parametrów według aktualnie obowiązujących standardów. Analizator pomiarów musi posiadać aktualny certyfikat potwierdzający dokładność jego wskazań Analizator okablowania wykorzystany do pomiarów sieci musi charakteryzować się minimum III poziomem dokładności (proponowane urządzenia to np. MICROTEST Omniscanner, FLUKE DTX) i umoŝliwiać pomiar systemów klasy E w paśmie do min. 350MHz Pomiary torów miedzianych naleŝy wykonać w konfiguracji pomiarowej kanału transmisyjnego (przy pomocy adapterów typu Channel) przy wykorzystaniu uniwersalnych adapterów pomiarowych do pomiaru kanału transmisyjnego Kategorii 6/Klasy E (nie specjalizowanych pod Ŝadnego konkretnego producenta ani Ŝadne konkretne rozwiązanie). Taka konfiguracja pomiarowa daje w wyniku analizę całego łącza, które znajduje się w ścianie, łącznie z kablami przełączeniowymi i krosowymi, czyli obejmuje zakres od urządzenia aktywnego do karty sieciowej. Procedura wymaga, aby po wykonaniu pomiarów jednego kabału, pozostawić tam kable krosowe, które były uŝywane do pomiaru, zaś do pomiaru nowego kanału transmisyjnego naleŝy rozpakowac nowy kpl. kabli krosowych Dodatkowo, na Ŝyczenie UŜytkownika, naleŝy przeprowadzić pomiary w konfiguracji łącza stałego (wykorzystać adaptery typu Permanent Link), obejmujące zakres okablowania od panela krosowego do gniazda UŜytkownika Pomiar kaŝdego toru transmisyjnego poziomego (miedzianego) powinien zawierać: Specyfikację (normę) wg której jest wykonywany pomiar Mapa połączeń Impedancja Rezystancja pętli stałoprądowej Prędkość propagacji Opóźnienie propagacji Tłumienie Zmniejszenie przesłuchu zbliŝnego Sumaryczne zmniejszenie przesłuchu zbliŝnego Stratność odbiciowa Zmniejszenie przesłuchu zdalnego Zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii transmisyjnej Sumaryczne zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii transmisyjnej Współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu Sumaryczny współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu 16

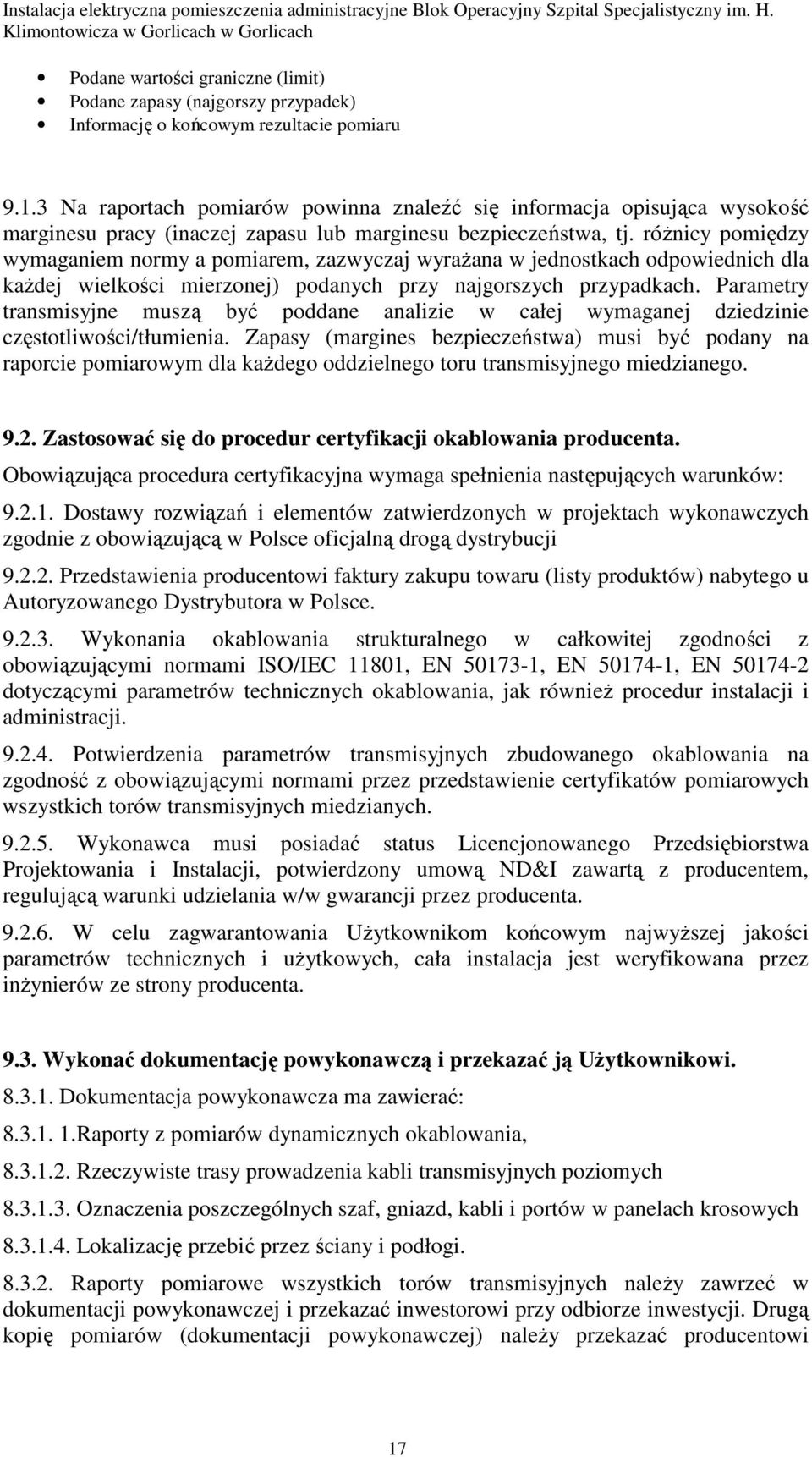

17 Podane wartości graniczne (limit) Podane zapasy (najgorszy przypadek) Informację o końcowym rezultacie pomiaru Na raportach pomiarów powinna znaleźć się informacja opisująca wysokość marginesu pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. róŝnicy pomiędzy wymaganiem normy a pomiarem, zazwyczaj wyraŝana w jednostkach odpowiednich dla kaŝdej wielkości mierzonej) podanych przy najgorszych przypadkach. Parametry transmisyjne muszą być poddane analizie w całej wymaganej dziedzinie częstotliwości/tłumienia. Zapasy (margines bezpieczeństwa) musi być podany na raporcie pomiarowym dla kaŝdego oddzielnego toru transmisyjnego miedzianego Zastosować się do procedur certyfikacji okablowania producenta. Obowiązująca procedura certyfikacyjna wymaga spełnienia następujących warunków: Dostawy rozwiązań i elementów zatwierdzonych w projektach wykonawczych zgodnie z obowiązującą w Polsce oficjalną drogą dystrybucji Przedstawienia producentowi faktury zakupu towaru (listy produktów) nabytego u Autoryzowanego Dystrybutora w Polsce Wykonania okablowania strukturalnego w całkowitej zgodności z obowiązującymi normami ISO/IEC 11801, EN , EN , EN dotyczącymi parametrów technicznych okablowania, jak równieŝ procedur instalacji i administracji Potwierdzenia parametrów transmisyjnych zbudowanego okablowania na zgodność z obowiązującymi normami przez przedstawienie certyfikatów pomiarowych wszystkich torów transmisyjnych miedzianych Wykonawca musi posiadać status Licencjonowanego Przedsiębiorstwa Projektowania i Instalacji, potwierdzony umową ND&I zawartą z producentem, regulującą warunki udzielania w/w gwarancji przez producenta W celu zagwarantowania UŜytkownikom końcowym najwyŝszej jakości parametrów technicznych i uŝytkowych, cała instalacja jest weryfikowana przez inŝynierów ze strony producenta Wykonać dokumentację powykonawczą i przekazać ją UŜytkownikowi Dokumentacja powykonawcza ma zawierać: Raporty z pomiarów dynamicznych okablowania, Rzeczywiste trasy prowadzenia kabli transmisyjnych poziomych Oznaczenia poszczególnych szaf, gniazd, kabli i portów w panelach krosowych Lokalizację przebić przez ściany i podłogi Raporty pomiarowe wszystkich torów transmisyjnych naleŝy zawrzeć w dokumentacji powykonawczej i przekazać inwestorowi przy odbiorze inwestycji. Drugą kopię pomiarów (dokumentacji powykonawczej) naleŝy przekazać producentowi 17

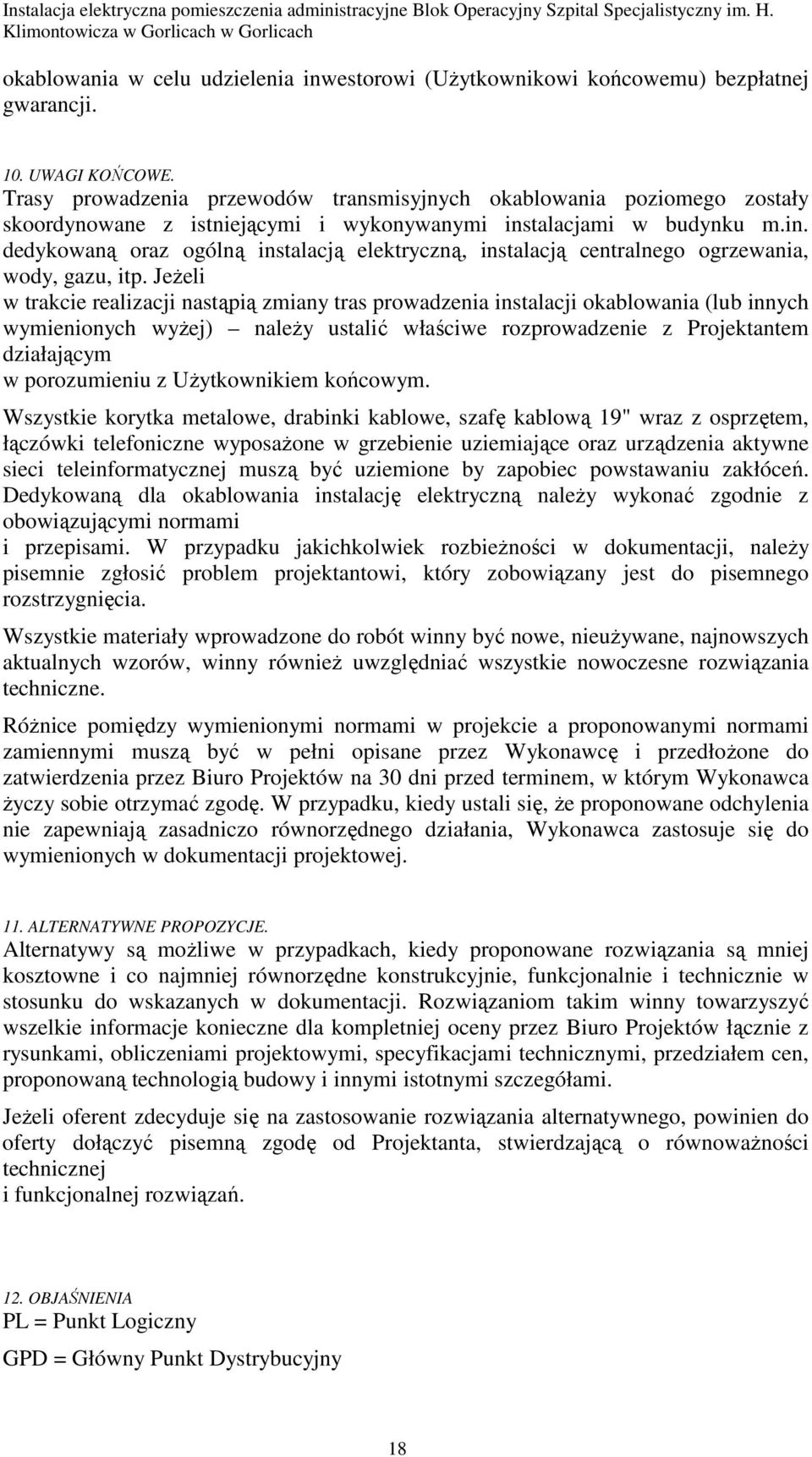

18 okablowania w celu udzielenia inwestorowi (UŜytkownikowi końcowemu) bezpłatnej gwarancji. 10. UWAGI KOŃCOWE. Trasy prowadzenia przewodów transmisyjnych okablowania poziomego zostały skoordynowane z istniejącymi i wykonywanymi instalacjami w budynku m.in. dedykowaną oraz ogólną instalacją elektryczną, instalacją centralnego ogrzewania, wody, gazu, itp. JeŜeli w trakcie realizacji nastąpią zmiany tras prowadzenia instalacji okablowania (lub innych wymienionych wyŝej) naleŝy ustalić właściwe rozprowadzenie z Projektantem działającym w porozumieniu z UŜytkownikiem końcowym. Wszystkie korytka metalowe, drabinki kablowe, szafę kablową 19" wraz z osprzętem, łączówki telefoniczne wyposaŝone w grzebienie uziemiające oraz urządzenia aktywne sieci teleinformatycznej muszą być uziemione by zapobiec powstawaniu zakłóceń. Dedykowaną dla okablowania instalację elektryczną naleŝy wykonać zgodnie z obowiązującymi normami i przepisami. W przypadku jakichkolwiek rozbieŝności w dokumentacji, naleŝy pisemnie zgłosić problem projektantowi, który zobowiązany jest do pisemnego rozstrzygnięcia. Wszystkie materiały wprowadzone do robót winny być nowe, nieuŝywane, najnowszych aktualnych wzorów, winny równieŝ uwzględniać wszystkie nowoczesne rozwiązania techniczne. RóŜnice pomiędzy wymienionymi normami w projekcie a proponowanymi normami zamiennymi muszą być w pełni opisane przez Wykonawcę i przedłoŝone do zatwierdzenia przez Biuro Projektów na 30 dni przed terminem, w którym Wykonawca Ŝyczy sobie otrzymać zgodę. W przypadku, kiedy ustali się, Ŝe proponowane odchylenia nie zapewniają zasadniczo równorzędnego działania, Wykonawca zastosuje się do wymienionych w dokumentacji projektowej. 11. ALTERNATYWNE PROPOZYCJE. Alternatywy są moŝliwe w przypadkach, kiedy proponowane rozwiązania są mniej kosztowne i co najmniej równorzędne konstrukcyjnie, funkcjonalnie i technicznie w stosunku do wskazanych w dokumentacji. Rozwiązaniom takim winny towarzyszyć wszelkie informacje konieczne dla kompletniej oceny przez Biuro Projektów łącznie z rysunkami, obliczeniami projektowymi, specyfikacjami technicznymi, przedziałem cen, proponowaną technologią budowy i innymi istotnymi szczegółami. JeŜeli oferent zdecyduje się na zastosowanie rozwiązania alternatywnego, powinien do oferty dołączyć pisemną zgodę od Projektanta, stwierdzającą o równowaŝności technicznej i funkcjonalnej rozwiązań. 12. OBJAŚNIENIA PL = Punkt Logiczny GPD = Główny Punkt Dystrybucyjny 18

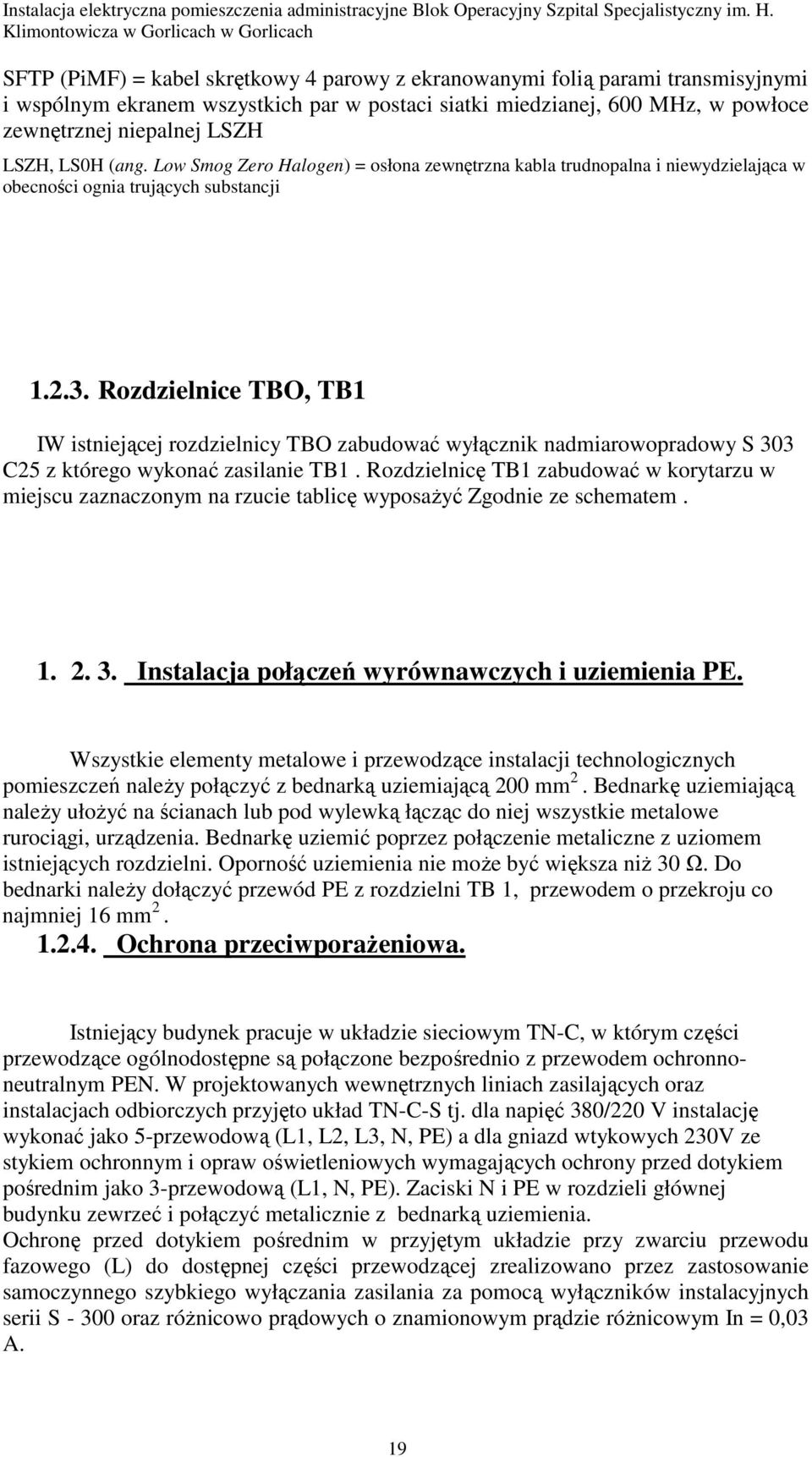

19 SFTP (PiMF) = kabel skrętkowy 4 parowy z ekranowanymi folią parami transmisyjnymi i wspólnym ekranem wszystkich par w postaci siatki miedzianej, 600 MHz, w powłoce zewnętrznej niepalnej LSZH LSZH, LS0H (ang. Low Smog Zero Halogen) = osłona zewnętrzna kabla trudnopalna i niewydzielająca w obecności ognia trujących substancji Rozdzielnice TBO, TB1 IW istniejącej rozdzielnicy TBO zabudować wyłącznik nadmiarowopradowy S 303 C25 z którego wykonać zasilanie TB1. Rozdzielnicę TB1 zabudować w korytarzu w miejscu zaznaczonym na rzucie tablicę wyposaŝyć Zgodnie ze schematem Instalacja połączeń wyrównawczych i uziemienia PE. Wszystkie elementy metalowe i przewodzące instalacji technologicznych pomieszczeń naleŝy połączyć z bednarką uziemiającą 200 mm 2. Bednarkę uziemiającą naleŝy ułoŝyć na ścianach lub pod wylewką łącząc do niej wszystkie metalowe rurociągi, urządzenia. Bednarkę uziemić poprzez połączenie metaliczne z uziomem istniejących rozdzielni. Oporność uziemienia nie moŝe być większa niŝ 30 Ω. Do bednarki naleŝy dołączyć przewód PE z rozdzielni TB 1, przewodem o przekroju co najmniej 16 mm Ochrona przeciwporaŝeniowa. Istniejący budynek pracuje w układzie sieciowym TN-C, w którym części przewodzące ogólnodostępne są połączone bezpośrednio z przewodem ochronnoneutralnym PEN. W projektowanych wewnętrznych liniach zasilających oraz instalacjach odbiorczych przyjęto układ TN-C-S tj. dla napięć 380/220 V instalację wykonać jako 5-przewodową (L1, L2, L3, N, PE) a dla gniazd wtykowych 230V ze stykiem ochronnym i opraw oświetleniowych wymagających ochrony przed dotykiem pośrednim jako 3-przewodową (L1, N, PE). Zaciski N i PE w rozdzieli głównej budynku zewrzeć i połączyć metalicznie z bednarką uziemienia. Ochronę przed dotykiem pośrednim w przyjętym układzie przy zwarciu przewodu fazowego (L) do dostępnej części przewodzącej zrealizowano przez zastosowanie samoczynnego szybkiego wyłączania zasilania za pomocą wyłączników instalacyjnych serii S oraz róŝnicowo prądowych o znamionowym prądzie róŝnicowym In = 0,03 A. 19

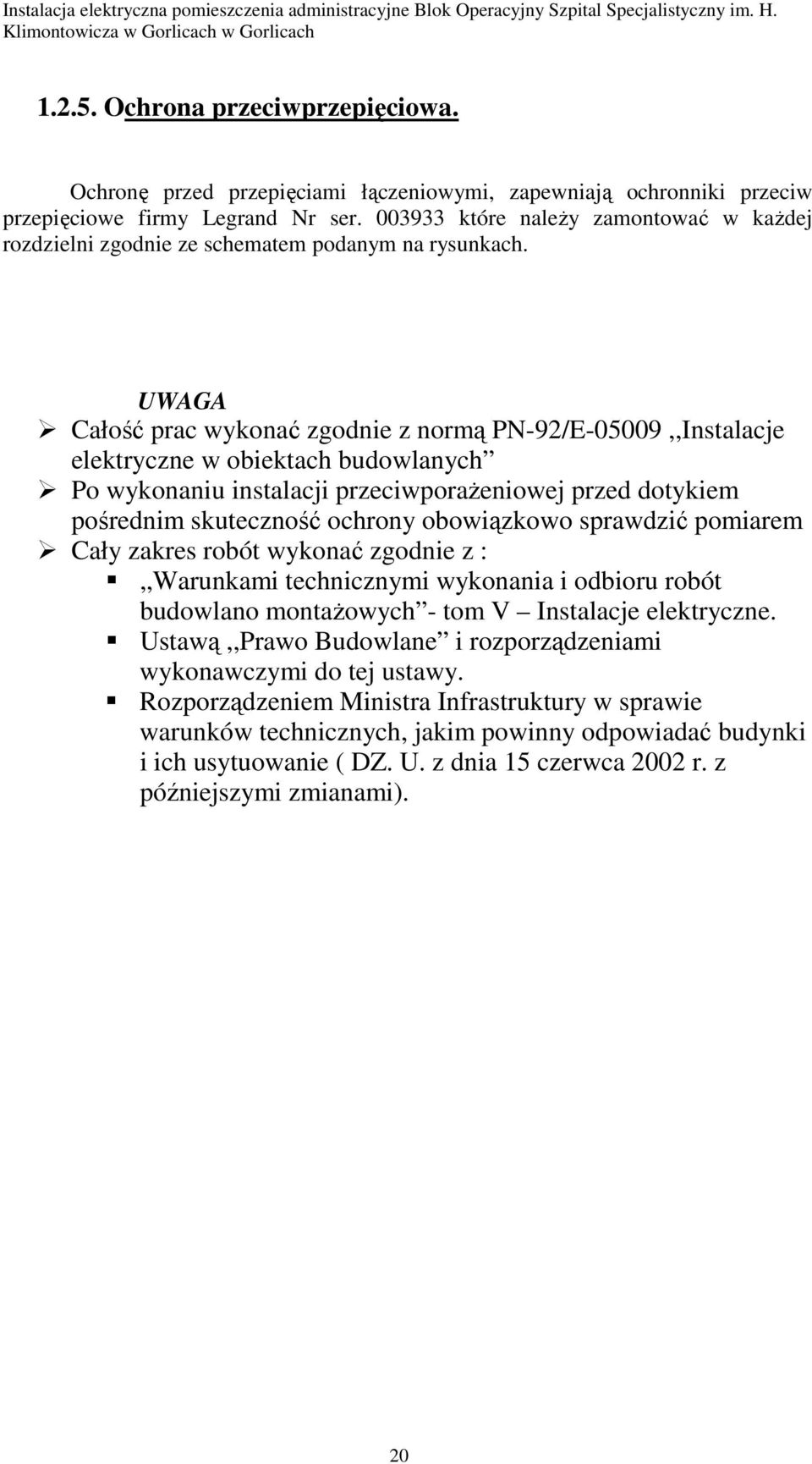

20 Ochrona przeciwprzepięciowa. Ochronę przed przepięciami łączeniowymi, zapewniają ochronniki przeciw przepięciowe firmy Legrand Nr ser które naleŝy zamontować w kaŝdej rozdzielni zgodnie ze schematem podanym na rysunkach. UWAGA Całość prac wykonać zgodnie z normą PN-92/E-05009,,Instalacje elektryczne w obiektach budowlanych Po wykonaniu instalacji przeciwporaŝeniowej przed dotykiem pośrednim skuteczność ochrony obowiązkowo sprawdzić pomiarem Cały zakres robót wykonać zgodnie z :,,Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych - tom V Instalacje elektryczne. Ustawą,,Prawo Budowlane i rozporządzeniami wykonawczymi do tej ustawy. Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( DZ. U. z dnia 15 czerwca 2002 r. z późniejszymi zmianami). 20
