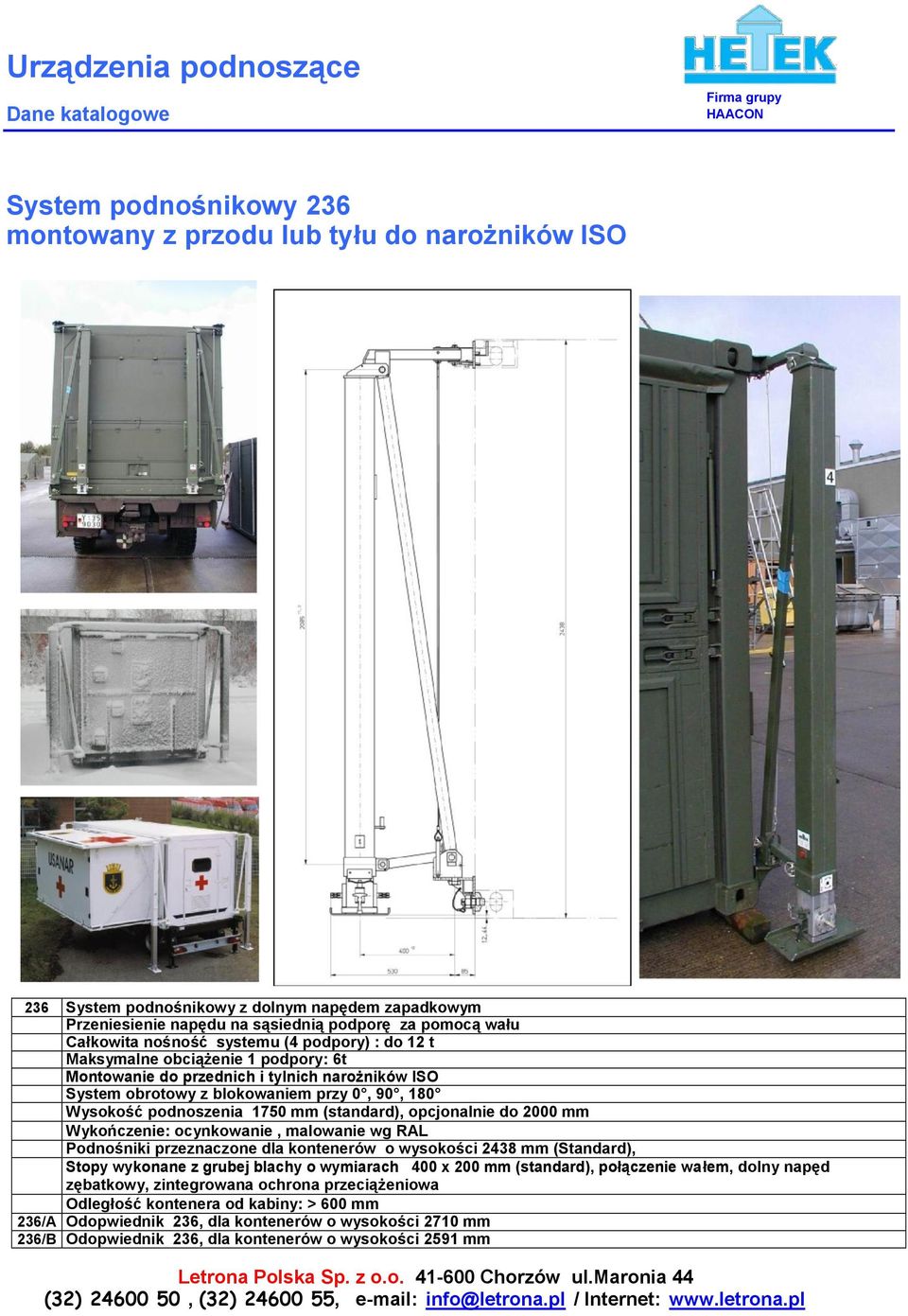

1 Firma grupy System podnośnikowy 236 montowany z przodu lub tyłu do narożników ISO 236 System podnośnikowy z dolnym napędem zapadkowym Przeniesienie napędu na sąsiednią podporę za pomocą wału Całkowita nośność systemu (4 podpory) : do 12 t Maksymalne obciążenie 1 podpory: 6t Montowanie do przednich i tylnich narożników ISO System obrotowy z blokowaniem przy 0, 90, 180 Wysokość podnoszenia 1750 mm (standard), opcjonalnie do 2000 mm Wykończenie: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard), Stopy wykonane z grubej blachy o wymiarach 400 x 200 mm (standard), połączenie wałem, dolny napęd zębatkowy, zintegrowana ochrona przeciążeniowa Odległość kontenera od kabiny: > 600 mm 236/A Odopwiednik 236, dla kontenerów o wysokości 2710 mm 236/B Odopwiednik 236, dla kontenerów o wysokości 2591 mm

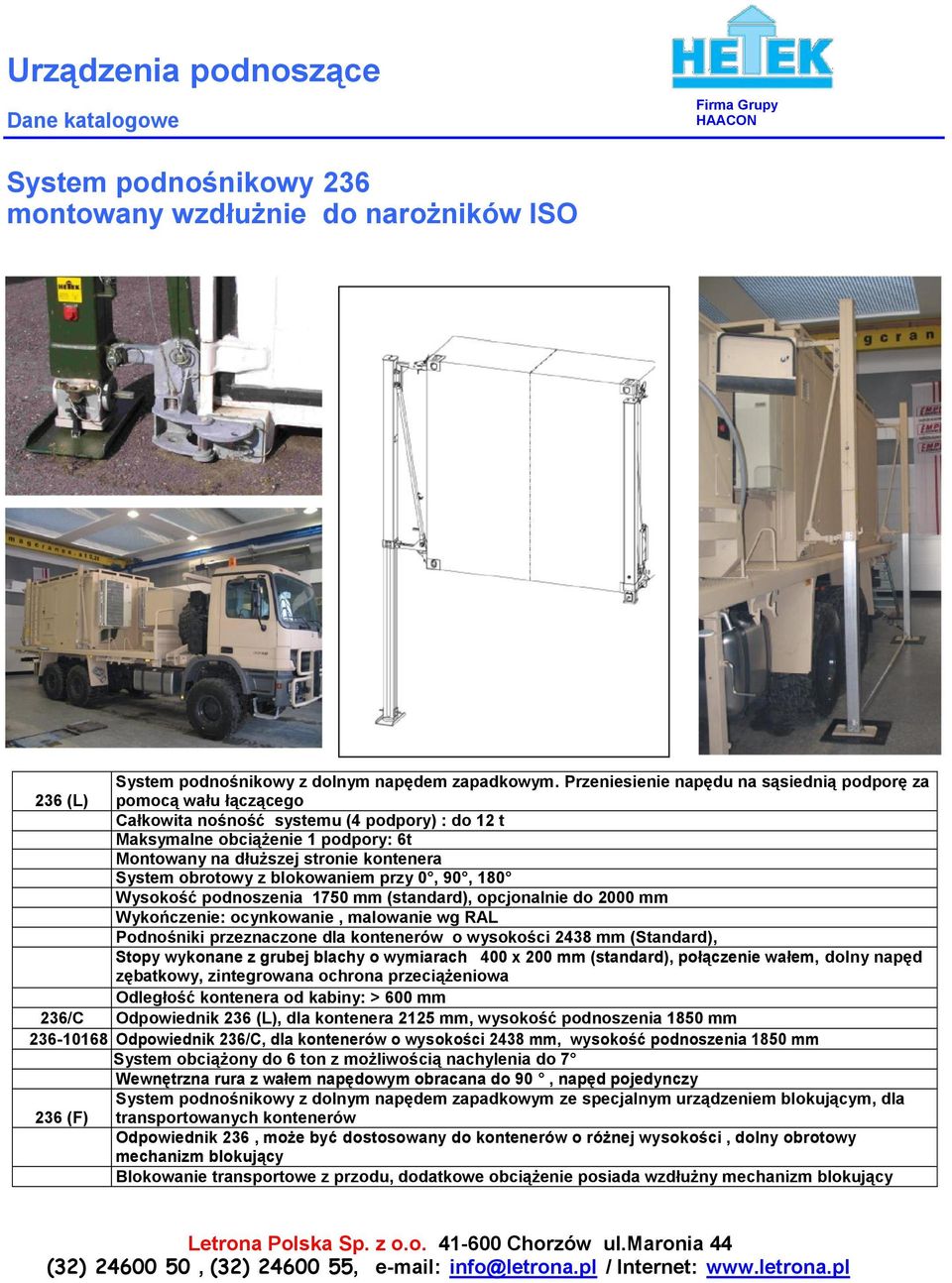

2 System podnośnikowy 236 montowany wzdłużnie do narożników ISO System podnośnikowy z dolnym napędem zapadkowym. Przeniesienie napędu na sąsiednią podporę za 236 (L) pomocą wału łączącego Całkowita nośność systemu (4 podpory) : do 12 t Maksymalne obciążenie 1 podpory: 6t Montowany na dłuższej stronie kontenera System obrotowy z blokowaniem przy 0, 90, 180 Wysokość podnoszenia 1750 mm (standard), opcjonalnie do 2000 mm Wykończenie: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard), Stopy wykonane z grubej blachy o wymiarach 400 x 200 mm (standard), połączenie wałem, dolny napęd zębatkowy, zintegrowana ochrona przeciążeniowa Odległość kontenera od kabiny: > 600 mm 236/C Odpowiednik 236 (L), dla kontenera 2125 mm, wysokość podnoszenia 1850 mm Odpowiednik 236/C, dla kontenerów o wysokości 2438 mm, wysokość podnoszenia 1850 mm System obciążony do 6 ton z możliwością nachylenia do 7 Wewnętrzna rura z wałem napędowym obracana do 90, napęd pojedynczy System podnośnikowy z dolnym napędem zapadkowym ze specjalnym urządzeniem blokującym, dla 236 (F) transportowanych kontenerów Odpowiednik 236, może być dostosowany do kontenerów o różnej wysokości, dolny obrotowy mechanizm blokujący Blokowanie transportowe z przodu, dodatkowe obciążenie posiada wzdłużny mechanizm blokujący

3 Urządzenie do podnoszenia dachu przyczepy 253/A, 253/B, 253/C 253/A Urządzenia do podnoszenia dachu przyczepy Obciążenie: 6000 N Wysokość ponoszenia: 685 mm Napęd ręczny (korba) 4 podpory z wałami łączącymi Obciążenie: 4000 N, 253/B Obciążenie statyczne: 1,6 t Wysokość podnoszenia: 650 mm Napęd elektryczny z przekładnią: 24 VDC 253/C Obciążenie: 2000 N, Obciążenie statyczne: 0,6 t Wysokość podnoszenia: 800 mm Napęd elektryczny z przekładnią, 24 VDC

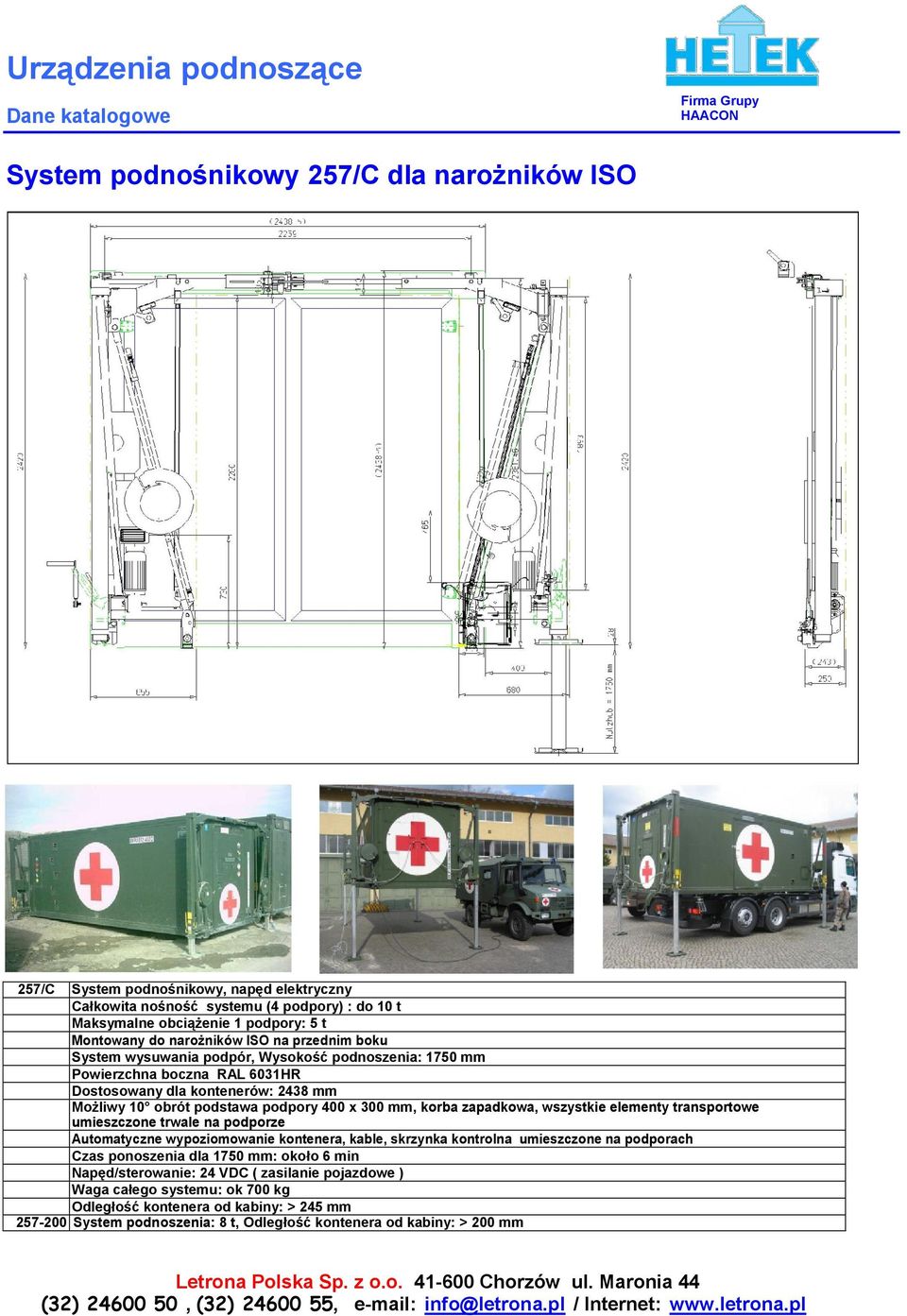

4 System podnośnikowy 257/C dla narożników ISO 257/C System podnośnikowy, napęd elektryczny Całkowita nośność systemu (4 podpory) : do 10 t Maksymalne obciążenie 1 podpory: 5 t Montowany do narożników ISO na przednim boku System wysuwania podpór, Wysokość podnoszenia: 1750 mm Powierzchna boczna RAL 6031HR Dostosowany dla kontenerów: 2438 mm Możliwy 10 obrót podstawa podpory 400 x 300 mm, korba zapadkowa, wszystkie elementy transportowe umieszczone trwale na podporze Automatyczne wypoziomowanie kontenera, kable, skrzynka kontrolna umieszczone na podporach Czas ponoszenia dla 1750 mm: około 6 min Napęd/sterowanie: 24 VDC ( zasilanie pojazdowe ) Waga całego systemu: ok 700 kg Odległość kontenera od kabiny: > 245 mm System podnoszenia: 8 t, Odległość kontenera od kabiny: > 200 mm Letrona Polska Sp. z o.o Chorzów ul. Maronia 44

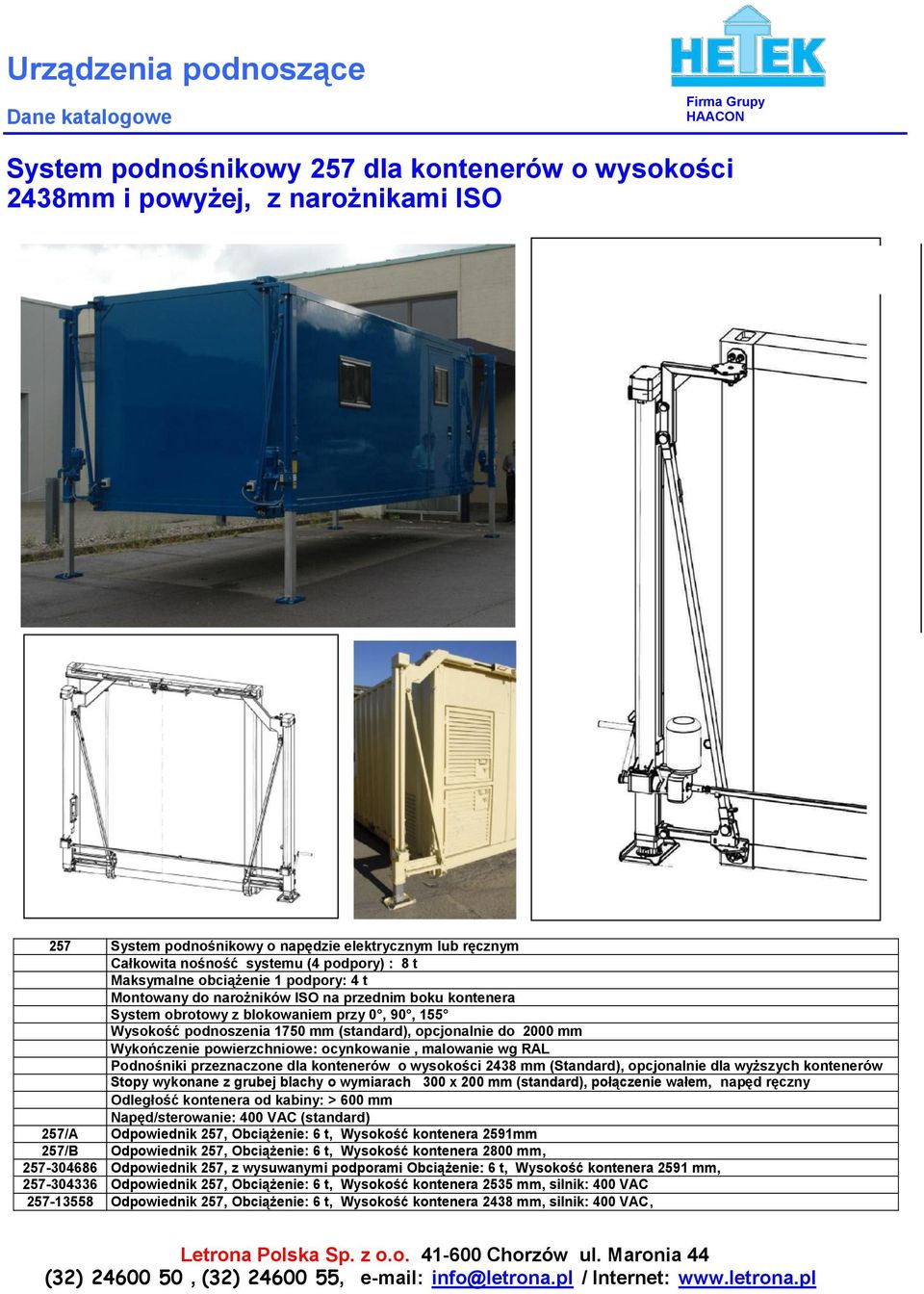

5 System podnośnikowy 257 dla kontenerów o wysokości 2438mm i powyżej, z narożnikami ISO 257 System podnośnikowy o napędzie elektrycznym lub ręcznym Całkowita nośność systemu (4 podpory) : 8 t Maksymalne obciążenie 1 podpory: 4 t Montowany do narożników ISO na przednim boku kontenera System obrotowy z blokowaniem przy 0, 90, 155 Wysokość podnoszenia 1750 mm (standard), opcjonalnie do 2000 mm Wykończenie powierzchniowe: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard), opcjonalnie dla wyższych kontenerów Stopy wykonane z grubej blachy o wymiarach 300 x 200 mm (standard), połączenie wałem, napęd ręczny Odległość kontenera od kabiny: > 600 mm Napęd/sterowanie: 400 VAC (standard) 257/A Odpowiednik 257, Obciążenie: 6 t, Wysokość kontenera 2591mm 257/B Odpowiednik 257, Obciążenie: 6 t, Wysokość kontenera 2800 mm, Odpowiednik 257, z wysuwanymi podporami Obciążenie: 6 t, Wysokość kontenera 2591 mm, Odpowiednik 257, Obciążenie: 6 t, Wysokość kontenera 2535 mm, silnik: 400 VAC Odpowiednik 257, Obciążenie: 6 t, Wysokość kontenera 2438 mm, silnik: 400 VAC, Letrona Polska Sp. z o.o Chorzów ul. Maronia 44

6 System podnośnikowy 257 dla kontenerów z narożnikami ISO,napęd ręczny (kontenery do wysokości 2438 mm i poniżej) 257 System podnośnikowy, napęd ręczny Nośność urządzenia 4 podpory : do 8 t Maksymalne obciążenie jednej podpory: 4 t Montowany do narożników ISO na przedniej stronie kontenera System obrotowy z blokowaniem przy 0, 90, 155 Wysokość podnoszenia 1750 mm (standard), opcjonalnie do 2000 mm Wykończenie: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard), opcjonalnie dla niższych kontenerów Stopy wykonane z grubej blachy o wymiarach 300 x 200 mm (standard), połączenie wałem, napęd ręczny, Odległość kontenera od kabiny: > 600 mm 257/E Odpowiednik 257, Obciążenie: 6 t, Wysokość kontenera 2075mm, montowanie na dłużej stronie kontenera (NATO ACEII i III) 257/F Odpowiednik 257, Obciążenie: 6 t, Wysokość kontenera 2185mm Odpowiednik 257, Obciążenie: 5 t, Wysokość kontenera 2075mm, montowanie po dłużej stronie kontenera, przesuwna w 257/I górnym mocowaniu Odpowiednik 257, Obciążenie: 5 t, Wysokość kontenera 2075mm, montowanie na przedniej stronie kontenera, 257/K Odpowiednik 257, Obciążenie: 6 t, Wysokość kontenera 1750mm

7 System podnośnikowy 257 for dla kontenerów z narożnikami ISO, napęd elektryczny, (kontenery do wysokości 2438 mm i poniżej) 257 System podnośnikowy, napęd elektryczny Nośność urządzenia 4 podpory : do 8 t Maksymalne obciążenie jednej podpory: 4 t Montowany do narożników ISO na przedniej stronie kontenera System obrotowy z blokowaniem przy 0, 90, 155 Wysokość podnoszenia 1750 mm (standard), opcjonalnie do 2000 mm Wykończenie: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard), opcjonalnie dla niższych kontenerów Stopy wykonane z grubej blachy o wymiarach 300 x 200 mm (standard), połączenie wałem, korby ręczne, Napęd/sterowanie: 400 VAC, regulacja położenia Odpowiednik 257, Obciążenie: 8 t, Wysokość kontenera 1750 mm, Napęd, sterowanie 24VDC Odpowiednik 257, Obciążenie: 5 t, Wysokość kontenera 2000 mm, Wysokość podnoszenia 2000 mm, nachylenie do 5 257/D Napęd, sterowanie 24VAC Odpowiednik 257, Obciążenie: 5 t, Wysokość kontenera 2075mm, montowanie po dłużej stronie kontenera (NATO ACEII i III), Napęd/sterowanie 24VDC,brak kontroli nachylenia

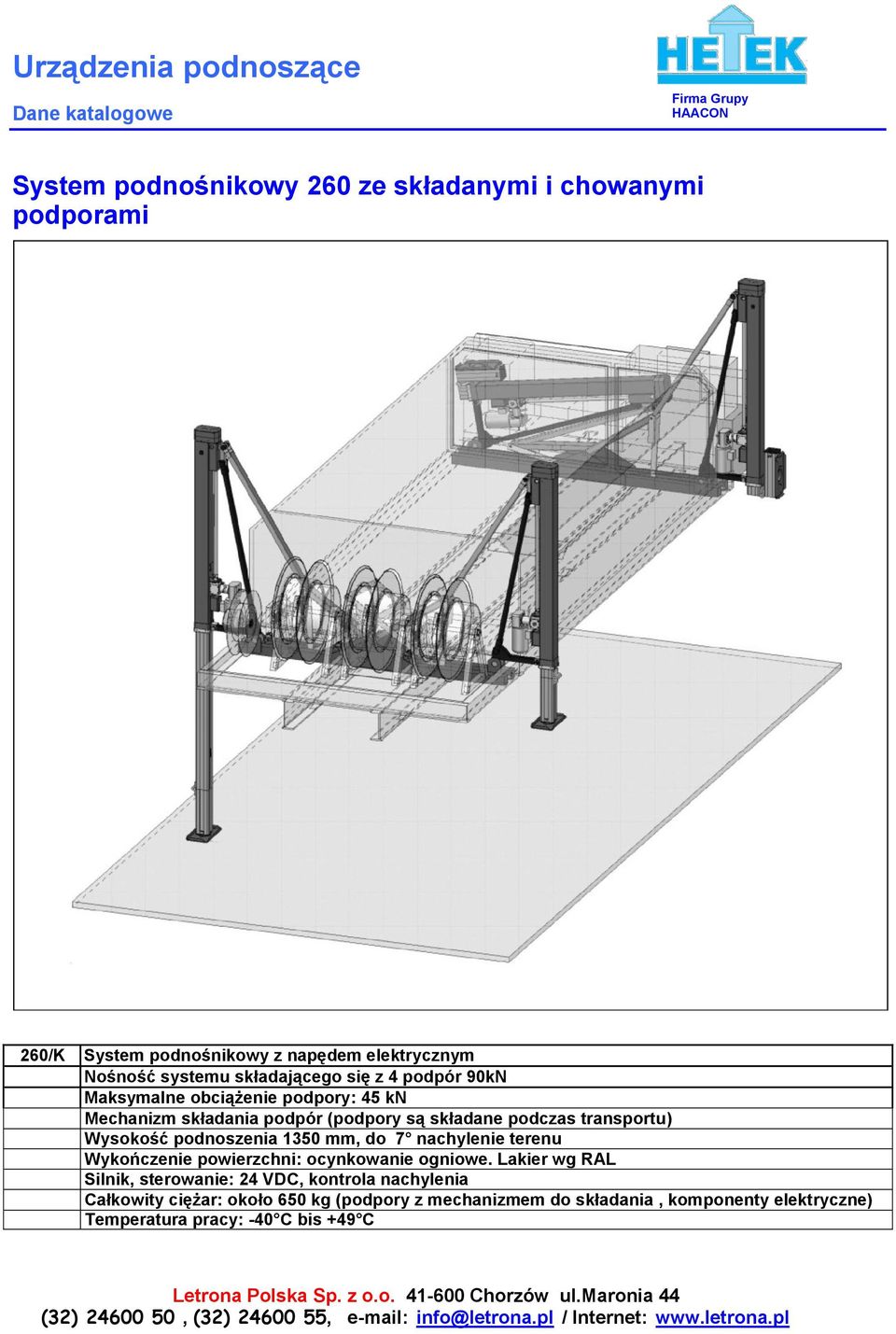

8 System podnośnikowy 260 ze składanymi i chowanymi podporami 260/K System podnośnikowy z napędem elektrycznym Nośność systemu składającego się z 4 podpór 90kN Maksymalne obciążenie podpory: 45 kn Mechanizm składania podpór (podpory są składane podczas transportu) Wysokość podnoszenia 1350 mm, do 7 nachylenie terenu Wykończenie powierzchni: ocynkowanie ogniowe. Lakier wg RAL Silnik, sterowanie: 24 VDC, kontrola nachylenia Całkowity ciężar: około 650 kg (podpory z mechanizmem do składania, komponenty elektryczne) Temperatura pracy: -40 C bis +49 C

9 System podnośnikowy 260 dla kontenerów z narożnikami ISO, podpory wysuwane 260 System podnośnikowy ręczny lub elektryczny Całkowita nośność systemu (4 podpory) : 12 t Maksymalne obciążenie 1 podpory: 6 t Montowany do narożników ISO na przedniej stronie kontenera Wysokość podnoszenia 1750 mm (standard) Wykończenie powierzchniowe: ocynkowanie, malowanie wg RAL Urządzenie przeznaczone dla kontenerów o wysokości 2438 mm (standard), opcjonalnie inne wysokości Stopy wykonane z grubej blachy o wymiarach 400 x 200 mm (standard), połączenie wałem, napęd ręczny Odległość kontenera od kabiny: > 250 mm Napęd, sterowanie: 400 VAC (standard) 260/A Odpowiednik 260, Nośność systemu: 10 t, 260/F Odpowiednik 260, wyciąganymi obrotowo podporami, napęd ręczny wysokość kontenera 2588 mm 260/J Odpowiednik 260, Nośność systemu: 9t, odległość kontenera od kabiny: > 200 mm

10 System podnośnikowy 260 dla kontenerów z narożnikami ISO, podpory wysuwane obrotowo 260 System podnośnikowy, napęd ręczny Całkowita nośność systemu (4 podpory) : 12 t Maksymalne obciążenie 1 podpory: 6 t Montowany do narożników ISO na przedniej stronie kontenera System obrotowy z blokowaniem przy 0, 90, 155 Wysokość podnoszenia 1750 mm (standard) Wykończenie powierzchniowe: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard Stopy wykonane z grubej blachy o wymiarach 400 x 200 mm (standard), połączenie wałem, napęd ręczny, Odległość kontenera od kabiny: > 600 mm 260/F Odpowiednik 260, obrotowo, wyciągany ( nazywany zestaw mieszany) wysokość konteneru 2588 mm Odpowiednik 260, Obciążenie: 12 t, Wysokość kontenera 2591mm

11 System podnośnikowy 260 dla kontenerów z narożnikami ISO, obrotowymi wysięgnikami podpór, napęd elektryczny 260 System podnośnikowy o napędzie elektrycznym lub ręcznym Całkowita nośność systemu (4 podpory) : 12 t Maksymalne obciążenie 1 podpory: 6 t Montowany do narożników ISO na przednim boku kontenera System obrotowy z blokowaniem przy 0, 90, 155 Wysokość podnoszenia 1750 mm (standard), Wykończenie powierzchniowe: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard), opcjonalnie dla wyższych kontenerów Stopy wykonane z grubej blachy o wymiarach 400 x 200 mm (standard), połączenie wałem, napęd ręczny Odległość kontenera od kabiny: > 600 mm Napęd/sterowanie: 400 VAC (standard), kontrola nachylenia Temperatura pracy: -32 bis +49 C (standard) Maksymalne nachylenie: 3,5 (standard) 260/G Odpowiednik 260, Napęd elektryczny: 24 VDC, bęben z kablami

12 System podnośnikowy 260 dla kontenerów z narożnikami ISO ze zwiększoną wysokością podnoszenia powyżej 1750 mm 260 System podnośnikowy o napędzie elektrycznym Całkowita nośność systemu (4 podpory) : 12 t Maksymalne obciążenie 1 podpory: 6 t Montowany do narożników ISO na przednim boku kontenera System obrotowy z blokowaniem przy 0, 90, 155 Wysokość podnoszenia do 2000 mm, opcjonalnie Wykończenie powierzchniowe: ocynkowanie, malowanie wg RAL Podnośniki przeznaczone dla kontenerów o wysokości 2438 mm (Standard), Stopy wykonane z grubej blachy o wymiarach 400 x 200 mm (standard), połączenie wałem, napęd ręczny Odległość kontenera od kabiny: > 600 mm Napęd/sterowanie: 400 VAC (standard), kontrola nachylenia 260/C(E) Odpowiednik 260, Wysokość podnoszenia: 1850 mm, Napęd: 230 (400) VAC Odpowiednik 260, wysokość podnoszenia: 1850 mm, Napęd: 24 VDC, Wysokość kontenera 2010mm 260/L Odpowiednik 260, Wysokość podnoszenia: 1950 mm, Napęd: 400 VAC Odpowiednik 260, Wysokość podnoszenia: 1850 mm, Napęd: 400 VAC Nośność systemu 8 t przy 4,5 nachyleniu Odpowiednik , ale z wzmocnionymi podporami, nośność systemu 12t przy 4,5 nachyleniu Odpowiednik 260, Nośność systemu 10 t, 400 VAC, Wysokość ponoszenia: 1850 mm, Wysokość kontenera 2125mm

13 System podnośnikowy 273, precyzyjne podnoszenie (wysokie obroty, małe przemieszczenia) 273 System podnośnikowy, napęd elektryczny Nośność urządzenia 4 podpory : do 7 t Maksymalne obciążenie jednej podpory: 3,5 t Maksymalne nachylenie: 7 (wzdłuż przekątnej) Montowany do narożników ISO na przedniej stronie kontenera, specjalny adapter, przykręcane, dodatkowo podparte diagonalnie Sztywność: przemieszczenie poniżej 15mm, obrót poniżej 0,06 grad System obrotowy z blokowaniem przy 0, 180 Wysokość ponoszenia: do 1850 mm Wykończenie powierzchni: ocynkowane ogniowo, specjalna mokra farba Stopy wykonane z grubej blachy o wymiarach 600 x 400, możliwość obrotu do 10 Maksymalna prędkość wiatru: 75 km/h przy wysokości podnoszenia 1800 mm i nachyleniu 7 Waga podpory wraz z wysięgnikiem ora elementami mocującymi 140 kg (podpora obrotowa), (110kg) podpora stała Napięcie: 400 VAC, szybkość podnoszenia: 500 mm/min Automatyczna kontrola nachylenia, Kontrola procesora Temperatura pracy: -40 bis +70 C

14 Urządzenie podnośnikowe 277 dla przenośnych wyrzutni rakiet kierowanych 277 Urządzenie podnośnikowe z napędem ręcznym Całkowita nośność systemu (4 podpory) : do 1,2 t Maksymalne obciążenie 1 podpory: 0,6t Wysokość wrzecionowego podnoszenia: 1200 mm Wysokość konstrukcji: około 1600 mm Waga podpory: około 42 kg Napęd podzielony po dwie podpory, przenoszony wałem do drugiej podpory Wykończenie powierzchniowe: malowanie wstępne gruntowe, malowanie ostateczne wg RAL Adaptacja: Płyta montażowa

15 System podnośnikowe 285 dla za- i wyładunku kontenerów 285 System z napędem elektrycznym Nośność pojedynczej podpory: 6 t Nośność systemu składającego się z 4 podpór: 12 t Wysokość ponoszenia: około 1400 mm Przystosowany do podnoszenia wymiennych nadwozi Waga podpory: około 50 kg Waga uchwytu podłączeniowego: około 40 kg Waga jednostki sterującej z kablem: 25 kg Waga silnika z okablowaniem: około 18 kg Napęd 24 VDC, ręczne sterowanie, Każda podpora jest oddzielnie sterowana Wykończenie powierzchniowe: Ocynkowanie ogniowe Dodatkowo stalowe liny po przekątnej podpór

16 System podnośnikowy 294 dla kontenerów ISO 294 System podnośnikowy z napędem elektrycznym Nośność pojedynczej podpory: 6 t Nośność systemu składającego się z 4 podpór: 12 t Wysokość ponoszenia: 1350 mm Maksymalne nachylenie: 2 na obu głównych osiach Przystosowany do kontenerów o wysokości 8, 8 6, 9 i 9 6 (2438, 2591, 2743, 2896 mm) Waga pojedynczej podpory: 55 kg Waga dwóch ukośnych uchwytów : 15 kg Całkowita waga dolnego i górnego połączenia blokującego: 33 kg Waga jednostki sterującej z kablem: 25 kg Waga silnika z okablowaniem: około 18 kg Napęd 24 VDC lub 400 VAC, ręczne sterowanie Możliwość zastosowania napędu ręcznego

17 System podnośnikowy 296/A dla jednostek opancerzonych 296/A System podnośnikowy z napędem elektrycznym Nośność pojedynczej podpory: 32,5 kn Nośność systemu składającego się z 4 podpór: 65 kn Wysokość podnoszenia: 1350 mm Przystosowane do rur wewnętrznych podpór 105 x 100 mm Zasilanie: 24 VDC Napęd: Elektryczny bez automatycznej kontroli nachylenia Maksymalne nachylenie terenu: 2 Wykończenie powierzchni: antykorozyjne zabezpieczenie, malowanie wg RAL Stopy wykonane z grubej blachy z mechanizmem do ostatecznego ustawiania Waga pojedynczej podpory 48 kg Waga Stopy wykonane z grubej blachy z mechanizmem do ostatecznego ustawiania: 23kg Transportowa paleta do przechowywania całego systemu

18 System podnośnikowy 297 dla jednostek modułowych, napęd ręczny 297 System z napędem ręcznym Nośność pojedynczej podpory: 16 kn Nośność systemu składającego się z 4 podpór: 32 kn Wysokość podnoszenia: 1100 mm Napęd przenoszony na dwie podpory za pomocą wału łączącego Przystosowany do rur wewnętrznych podpór 90 x 90 mm Wzmocnienie przekątne ram Powierzchnia: Ocynkowanie ogniowo, malowanie wg RAL Ogranicznik momentu obrotowego (Opcja) 297/A Odpowiednik 297, Wysokość podnoszenia: 1500 mm 297/B Nośność systemy składającego się z 4 podpór: 36 kn Nośność pojedynczej podpory: 18 kn, Przystosowany do rur wewnętrznych podpór 70 x 70 mm Dodatkowo liny stalowe pomiędzy podporami 297/C Nośność systemu: 2,7 t, Podnoszenie: 1,6 m Przystosowany do rur wewnętrznych podpór 90 x 90 mm Nośność systemu: 2,5 t, wysokość ponoszenia: 0,9 m Przystosowany do rur wewnętrznych podpór 70 x 70 mm Wysokość podnoszenia: 1600 mm

19 System podnośnikowy 299 ze swobodnym częściowym opuszczeniem podpory (dla narożników ISO) 299 System podnoszenia ze swobodnym opuszczeniem części podpory, napęd ręczny Nośność systemu: do 4 t Nośność podpory: 2 t Montowany do narożników z przodu kontenera Wysuwany i obrotowy wysięgnik podpory, Wysokość podnoszenia: 900 mm Wysokość uwolnienia podpory: 720 mm (dla obrotowego), 900 mm (dla wysuwanego) Maksymalnie można podnieść na wysokość : 1600 mm Powierzchnia: Ocynkowanie ogniowo + malowanie wg RAL 6031HR Możliwość obracania stóp fundamentowych podpory (250 x 150 mm), wały łączące, korby zapadkowe (grzechotkowe) Dopuszczalne nachylenie diagonalne: 4 Temperatura pracy: -32 /+49 Waga całkowitego systemu: około 400 kg

20 System podnośnikowy 501 ze swobodnym częściowym opuszczeniem podpory (dla narożników ISO) 501 Obrotowe szybkie opuszczenie części podpór Podnoszenie wrzecionowe: około 800 mm, Wysokość uwolnienia podpory : około 700 mm Nośność podpory: 2,5 t Nośność systemu dla 4 podpór: 5 t Przystosowany do narożników ISO Powierzchnia: Ocynkowanie ogniowo plus malowanie wg RAL Napęd: 400 VAC, sterowanie nachylenia

21 e System podnośnikowy 504 dla Lekkich kontenerów 504 System z napędem ręcznym Nośność podpory: 12,5 kn Nośność systemu składającego się z 4 podpór: 25 kn Wysokość ponoszeni: 1250 mm Napęd przenoszony na dwie podpory za pomocą wału łączącego Przystosowany dla kontenerów z narożnikami ISO Powierzchnia: Ocynkowana ogniowo plus malowanie wg RAL Temperatura pracy: - 30 C/+49 C Wysokość podnoszenia przy 1 obrocie korby: 5 mm Waga całego systemu około 250 kg Nośność systemu składającego się z 4 podpór: 36 kn Wyskość ponoszenia: 1250 mm
