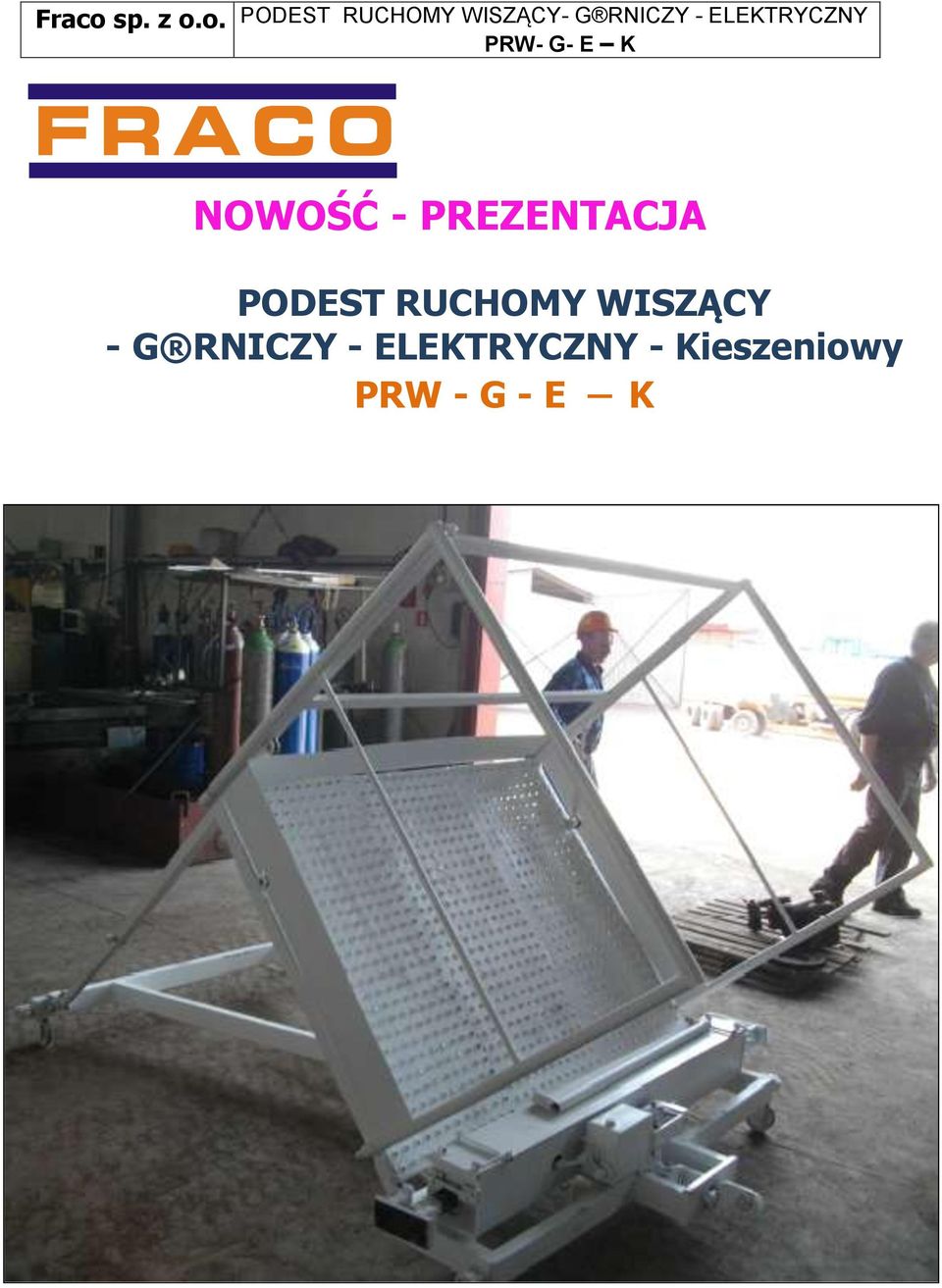

1 NOWOŚĆ - PREZENTACJA PODEST RUCHOMY WISZĄCY - G RNICZY - ELEKTRYCZNY - Kieszeniowy PRW - G - E K

2

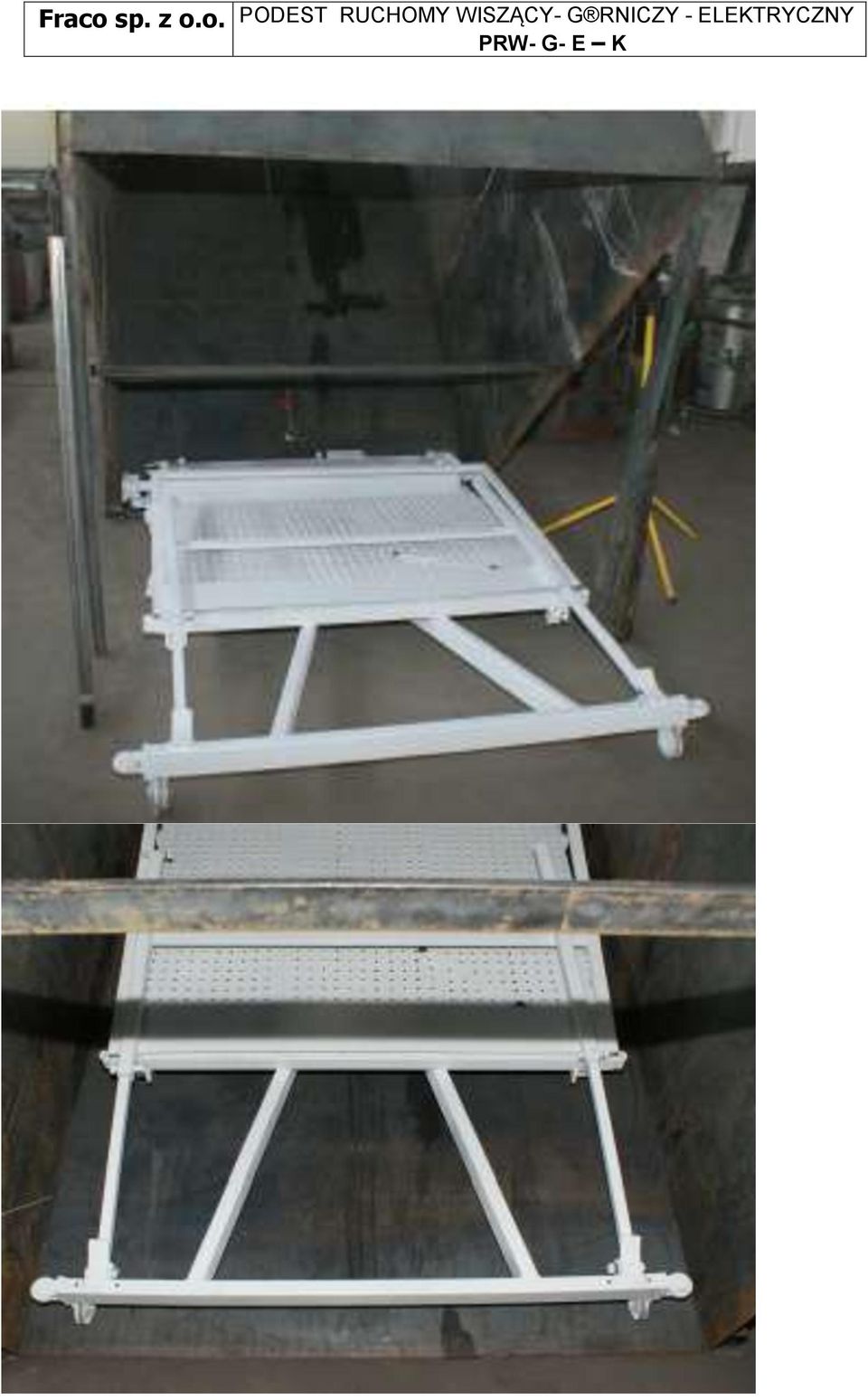

3

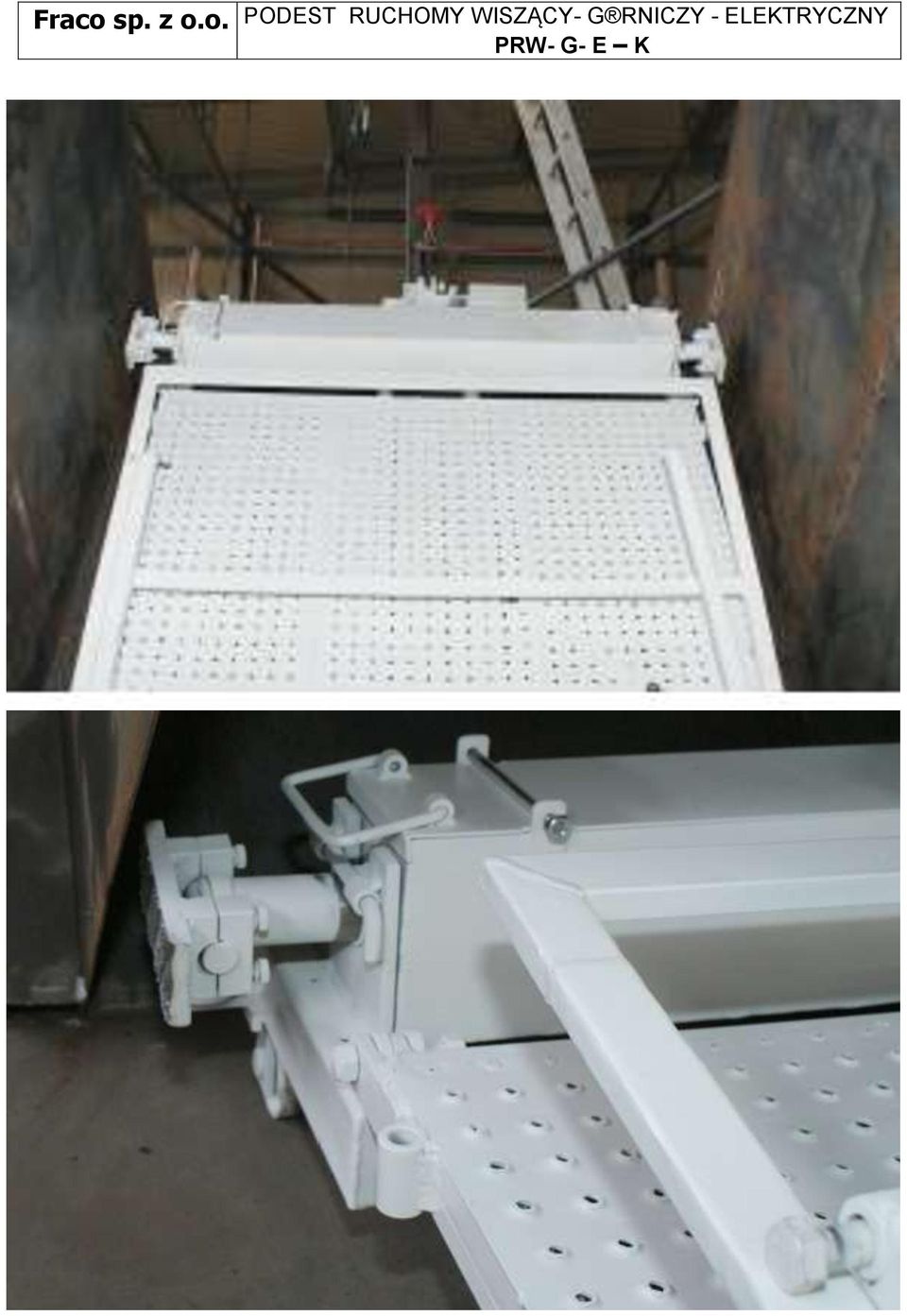

4

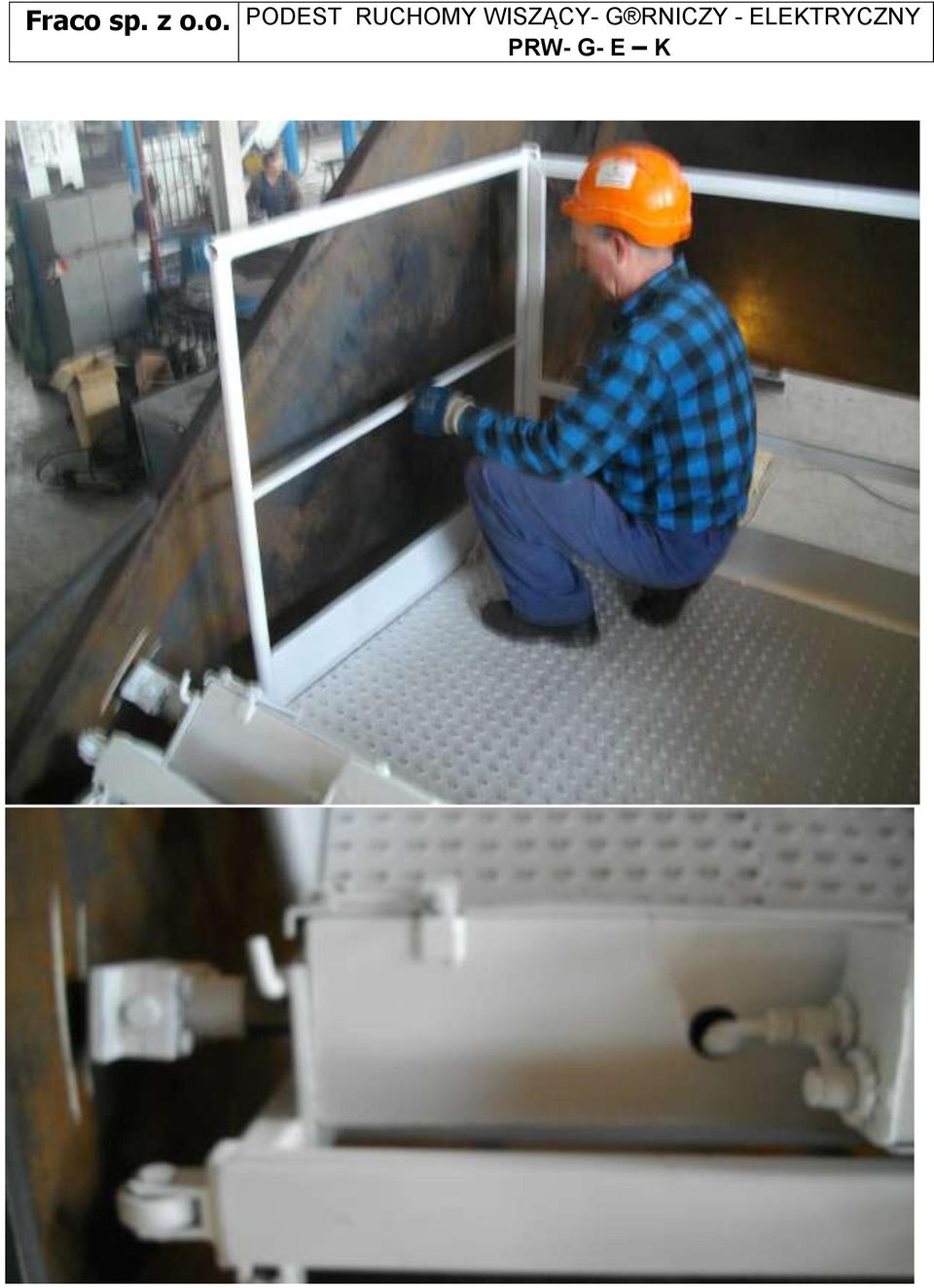

5

6

7

8 Fraco sp. z o.o. PODEST RUCHOMY WISZĄCY- G RNICZY - ELEKTRYCZNY PODEST RUCHOMY WISZĄCY - G RNICZY - ELEKTRYCZNY - Kieszeniowy PRW - G - E K Opis techniczny i dane techniczne Parametrów Podestu Przedmiotowy Podest Wiszący / Urządzenie spełnia następujące warunki: - umożliwia przemieszczenie się osób i materiałów w zbiorniku domiarowym - umożliwi wykonanie rewizji / Inspekcji obudowy zbiorników domiarowych; - zapewni bezpieczne wsiadanie i wysiadanie z urządzenia; - sterowanie napędem pomostu będzie odbywać się przez osoby znajdujące się na nim; - sterowanie kablowe i bezprzewodowe wraz z komunikacją; Parametry techniczno - użytkowe Podestu / Urządzenia: - udźwig użyteczny: kg / 2 osoby / - wysokość podnoszenia: - do 50 m; - napęd: - elektryczny; - prędkość jazdy: m/min; - wysokość barier ochronnych: - 0,8 1,1 m; - długość podestu: - 1,3 m - szerokość podestu: - 1,7 m - lina nośna i bezpieczeństwa - średnica (mm) wciągarka - typ - bębnowa - ilość sztuk - 1 szt. - udźwig (kg) kg - masa (kg) kg - napęd - elektryczny - urządzenie chwytne - cierne - Producenta Wyposażenie: - podatne rolki prowadzące podest po ścianie zbiornika; - osprzęt do prac naprawczych; Konstrukcja wsporcza Urządzenia / Podestu jest konstrukcją systemową podwieszoną do konstrukcji wsporczej przystosowanej do przejęcia obciążeń przedmiotowego Podestu / Urządzenia.

9 PODEST RUCHOMY WISZĄCY - G RNICZY - ELEKTRYCZNY Kieszeniowy spełnia wymogi aktualnych przepisów dla eksploatacji w przestrzeniach zagrożonych wybuchem w podziemnych wyrobiskach, a mianowicie: Grupa I M2, > możliwość stosowania w pomieszczeniach zagrożonych wybuchem metanu - klasy "c" > wybuchu pyłu węglowego - klasy "B" > obwody sterowania iskrobezpieczne o kategorii - "ia" > osłony urządzeń sterowniczych min - IP 54 Spełnia wymogi: Dyrektywa Dyrektywa 2006/42/WE Dyrektywa 2004/108/WE Dyrektywa 2006/95/WE Dyrektywa 94/9/WE ATEX w sprawie zasadniczych wymagań dla maszyn i elementów bezpieczeństwa w sprawie oceny zgodności aparatury z zasadniczymi wymaganiami dotyczącymi kompatybilności elektromagnetycznej dotycząca sprzętu elektrycznego przeznaczonego do użytku w pewnych granicach napięcia Ujednolicenie przepisów prawnych państw członkowskich dotyczących urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem Zastosowan e normy: PN-EN ISO PN-EN ISO PN-EN 1808 PN-B Bezpieczeństwo maszyn. Pojęcia podstawowe, ogólne zasady projektowania. Część 1: Podstawowa terminologia, metodyka Bezpieczeństwo maszyn. Pojęcia podstawowe, ogólne zasady projektowania. Część 2: Zasady techniczne Wymagania bezpieczeństwa dotyczące podestów ruchomych wiszących. Obliczenia projektowe, kryteria stateczności, budowa, badania. Konstrukcje stalowe, budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Jak też norm: Normy PN-EN: :2009 ; :2010 ; :2010 ; :2010 ; :2005 ; : :2005 ; :2010 ; :2005/A1:2009 ; :2009 ; A1:2010; A ; Normy EN : :2003; :2008 ; :2008 ;55011:2010/A1:2010 Oraz Przepisom : Rozporządzenia Min. Gospodarki w sprawie bezpieczeństwa i higieny pracy prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych zakładach górniczych z załącznikami Rozp. MG z dnia r. znowelizowane w 2006 r. - Minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy - Rozp. MG z dnia r. wraz z późniejszymi nowelizacjami;

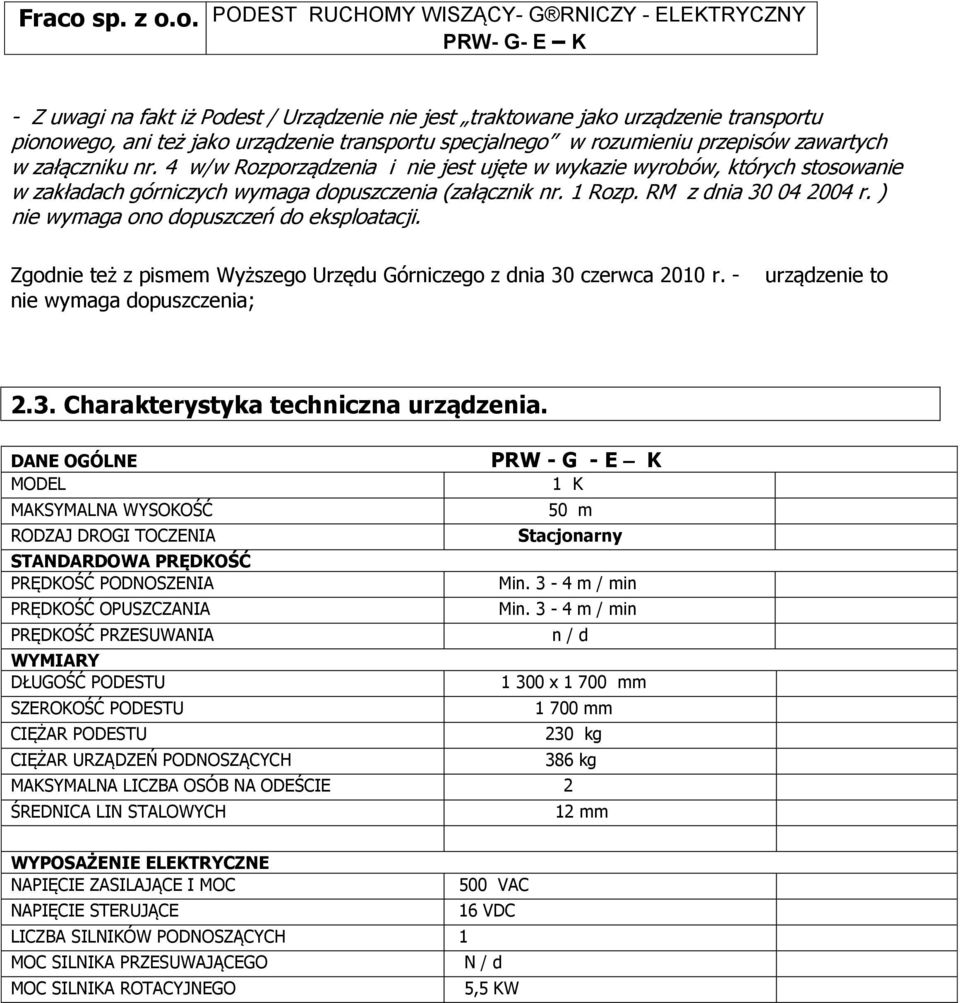

10 - Z uwagi na fakt iż Podest / Urządzenie nie jest traktowane jako urządzenie transportu pionowego, ani też jako urządzenie transportu specjalnego w rozumieniu przepisów zawartych w załączniku nr. 4 w/w Rozporządzenia i nie jest ujęte w wykazie wyrobów, których stosowanie w zakładach górniczych wymaga dopuszczenia (załącznik nr. 1 Rozp. RM z dnia r. ) nie wymaga ono dopuszczeń do eksploatacji. Zgodnie też z pismem Wyższego Urzędu Górniczego z dnia 30 czerwca 2010 r. - nie wymaga dopuszczenia; urządzenie to 2.3. Charakterystyka techniczna urządzenia. DANE OGÓLNE MODEL MAKSYMALNA WYSOKOŚĆ RODZAJ DROGI TOCZENIA STANDARDOWA PRĘDKOŚĆ PRĘDKOŚĆ PODNOSZENIA PRĘDKOŚĆ OPUSZCZANIA PRĘDKOŚĆ PRZESUWANIA WYMIARY DŁUGOŚĆ PODESTU SZEROKOŚĆ PODESTU CIĘŻAR PODESTU CIĘŻAR URZĄDZEŃ PODNOSZĄCYCH PRW - G - E K 1 K 50 m Stacjonarny Min. 3-4 m / min Min. 3-4 m / min MAKSYMALNA LICZBA OSÓB NA ODEŚCIE 2 ŚREDNICA LIN STALOWYCH n / d x mm mm 230 kg 386 kg 12 mm WYPOSAŻENIE ELEKTRYCZNE NAPIĘCIE ZASILAJĄCE I MOC NAPIĘCIE STERUJĄCE LICZBA SILNIKÓW PODNOSZĄCYCH 1 MOC SILNIKA PRZESUWAJĄCEGO MOC SILNIKA ROTACYJNEGO 500 VAC 16 VDC N / d 5,5 KW

11 2. 4. Opis konstrukcji i funkcjonalności Podestu Podest jest konstrukcji stalowej złożony z elementów: 1. Prowadnicy z kołami jezdnymi i prowadzącymi ze zintegrowanym systemem zabezpieczenia przed upadkiem działającym dynamicznie i statycznie, tzn: - statyczne działanie - możliwość zablokowania podestu w dowolnej pozycji trasy dla umożliwienia bezpiecznej pracy; 2. Podłogi Podestu opcjonalnie z wysuwaną kieszenią pozwalająca na dostęp do ścian obudowy; 3. Barierek demontowalnych każda z barierek Podestu może być demontowana osobno celem umożliwienia dostępu do ściany obudowy; 4. Osiatkowania demontowalnego mobilnego; - opcja 5. Wciągarki bębnowej, elektrycznej jeśli Użytkownik nie posiada własnej; 6. Systemu zasilania 500 V i sterowania bezprzewodowego przystosowanego do pracy w warunkach zagrożenia wybuchem; 7. Systemu oświetlenia miejsca pracy; - opcja 8. Systemu bezprzewodowej komunikacji lokalnej; - opcja Przykładowe Rozwiązanie Podestu Inspekcyjnego Zbiornika Domiarowego / Kieszeni / Przykładowa Zabudowa Podestu PRW - G - E K Etapy instalacji i pracy Podestu Etap 3 Praca Właz Etap 2 Wejście personelu Etap 1 Instalacja w zbiorniku

12 PODEST RUCHOMY WISZĄCY - G RNICZY ELEKTRYCZNY - Kieszeniowy PRW - G - E K Podest Ruchomy Wiszący - G rniczy - Elektryczny Kieszeniowy Elementy składowe 3 Barierki demontowalne 5 Wciągarka z Lina nośną 4 Osiatkowanie mobilne - opcja 2 Podłoga Kieszeń wysuwana 1 Prowadnica Podestu z zabezpieczeniem przed upadkiem Przegubowe ramię montażowe
