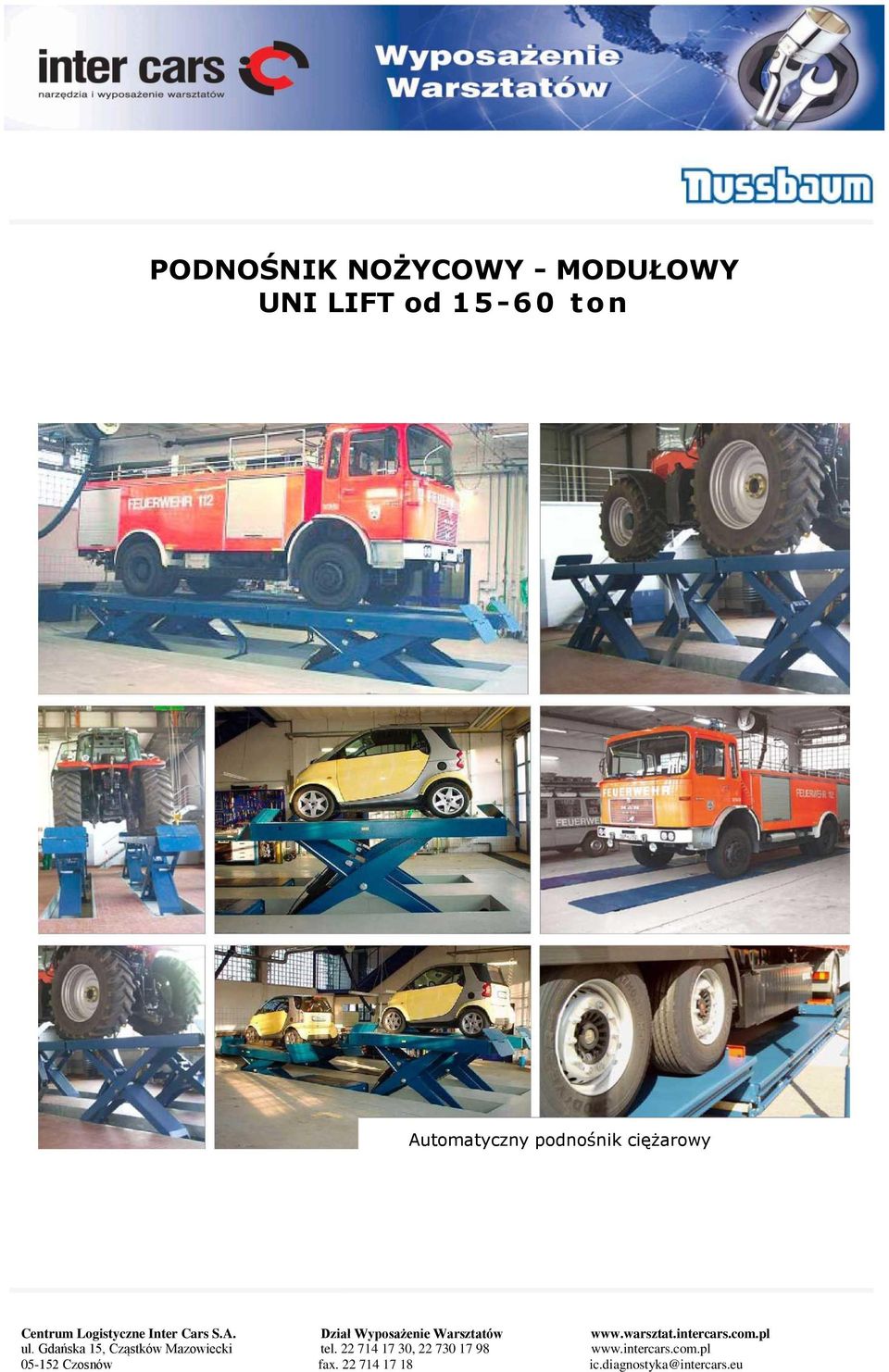

1 PODNOŚNIK NOŻYCOWY - MODUŁOWY UNI LIFT od t on Automatyczny podnośnik ciężarowy

2 Modułowy podnośnik nożycowy UNI LIFT od 2t do 60t dla samochodów dostawczych i ciężarowych Uni Lift moduły o dł. 3,5m Możliwy montaż równo z podłogą Uni Lift moduły + 1 adapter Elastyczność i modułowość konstrukcji. Modułowe podnośniki nożycowe dla samochodów dostawczych oraz ciężarowych opracowane przez Nussbaum przystosowane do udźwigu pojazdów do 60t. Całkowity udźwig i długość platformy najazdowej określana jest przez połączenie modułów nożycowych i adapterów. Moduły przystosowane do osobnej pracy Zabudowa Szeroki zakres zabudowy dzięki elastyczności i modułowości konstrukcji przy zastosowaniu dodatkowych adapterów w podnośnikach 15 lub 20T. Podnośniki mogą być indywidualnie sterowane i podnoszone. Oszczędność miejsca roll-off pozwala na usytuowanie wszystkich modułów do podnoszenia w jednej linii przy maksymalnej odległości 200 mm od siebie. Opcjonalnie możliwość zastosowania podnośnika osiowego który wymaga tylko 50 mm odległość między modułami a adapterami. Adaptery mogą być odblokowane i pozostać na ziemi dla lepszego dostępu do pojazdu Adaptery Długość platformy najazdowej może być regulowana za pomocą kombinacji adapterów oraz modułów i w rezultacie może osiągać maksymalną długości mm. Dla optymalnego dostępu do obsługiwanego pojazdu, łączniki mogą opcjonalnie być odłączane hydraulicznie lub mechanicznie na poziomie podłogi. Bezpieczeństwo i funkcjonalność. Gwarancją precyzyjnej synchronizacji platform jest zastosowanie specjalnej techniki zaworowej. Podnośnik zabezpieczony jest przed przypadkowym obniżaniem się za pomocą hydraulicznego systemu blokowania i odblokowania zapadek. Całkowita długość platformy najazdowej uzależniona od zestawienia modułów i opcji może wynieść mm

3 Modułowy podnośnik nożycowy UNI LIFT od 2t do 60t dla samochodów dostawczych i ciężarowych Stosunek ładowności dla pojazdów wieloosiowych. Ładowność (t) Rodzaj pojazdu Ilość osi Standard pojazdu rozmiar (m) WT Podstawa koła (m) Stosunek nacisku na oś min. odległość (m) WB2 WB3 AL1/P AL2/P AL3/P X1 X2 A P 2,5 vehicle 2 1,5 2,5 0,40 0,60 0,3 0,3 B 2,5 < P 3,5 pick-up truck 2 1,6 3 0,40 0,60 0,3 0,3 C 3,5 < P 7,5 pick-up truck 2 1,7 3 0,33 0,66 0,3 0,3 D 7,5 < P 20 heavy-duty vehicle 2/3 1,8 3,5 0,33 0,66 0,5 0,5 E 20 < P 30 heavy-duty vehicle 3 1,9 4 0,33 0,66 0,5 1 F 30 < P 40 heavy-duty vehicle 4 1,9 4,5 0,45 0, G P 25 Gelenkousse 3 1,8 5,5 6,5 0,25 0,30 0,45 0,5 0,5 H P 40 tractor with semitrailer 4 1,9 3,5 7 0,20 0,30 0,50 0,5 1 I 40 < P 52 tractor with semitrailer 5 1,9 3,5 7 0,20 0,30 0,50 0,5 1,6 J P 40 trailer truck 4 1,9 3,5 3 3,5 0,17 0,33 0,5 0,5 K 40 < P 52 trailer truck 5 1, ,17 0,33 0,5 1 L P 45 trailer truck 5 1, ,20 0,40 0,40 0,5 1

4 UNI LIFT 15000/20000 Opis Indeks Cena (EURO) Modułowy podnośnik nożycowy dla samochodów ciężarowych UNI LIFT przeliczana z Nośność I długość są rezultatem różnych możliwych kombinacji elementów nożycowych oraz modułów połączeniowych ULN D Moduły połączeniowe mogą być odblokowywane (opcja hydrauliczna) I pozostawiane na podłodze do zwiększenia wolnej przestrzeni pomiędzy podniesionym pojazdem i modułami nożycowymi UNI LIFT przeliczana z Moduły nożycowe mogą być osobno sterowane do obsługi gabarytowo mniejszych i krótszych pojazdów. na żądanie Automatycznie sterowany mechaniczny system blokowania Doskonała elektroniczna synchronizacja między platformami za pomocą czujników pomiarowych wysokości, czujników elektronicznych i hydraulicznych Dane techniczne Ciężar podnoszenia (kg) 15000/ (symetryczny rozkład obciążenia) Wysokość podnoszenia (mm) 1800 Szacunkowy czas podnoszenia (sec) 95 Szerokość platformy (mm) 790 Długość platformy (mm) 9000 (2 moduły nożycowe mm i 1 moduł połączeniowy 2000 mm) Silnik (kw) 2 x 3,0 Zaśilanie (V/ Hz) 400/ 50 Zakres dostawy Podnośniki nożycowe (moduł nożycowy 3500 mm i 1 moduł połączeniowy 2000 mm) Hydrauliczne urządzenie z zanurzeniowym silnikiem olejowym umieszczone w przedniej lewej części do sterowania, długość węża ciśnieniowego 1 m CE-Stop Wersja nadposadzkowa: 2 przejezdne rampy zamontowane na podłodze, 2 naziemne rampy i 2 nie obrotowe zabezpieczenia Wersja pod posadzkowa: 4 naziemne rampy Kolor RAL 5001 (Nussbaum blue/niebieski) Wytyczne dla kupującego Fundament zgodny z planami fundamentu (jakość betonu C20/25) 18 śrub B 20/135 (w zależności od podstaw, jak opisano w instrukcji) Olej hydrauliczny HLP ISO 32 Zasilenie elektryczne Zasilenie pneumatyczne 10 bar Rozładunek (wózek widłowy) Akcesoria Indeks Ceny (EURO) Axle Jack 14000" podnośnik osiowy pneumatyczno-hydrauliczny, udźwig kg JK D wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 1000 mm długości na życzenie wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 2000 mm długości na życzenie wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 3000 mm długości na życzenie wg. cennika Wydłużenie platformy (cena/ za metr) na życzenie wg. cennika Tlenowa powłoka antykorozyjna, każdego modułu (cena/za metr) na życzenie wg. cennika Tlenowa powłoka antykorozyjna, każdego modułu połączeniowego (cena/za metr) na życzenie wg. cennika Specjalny kolor HFARBE wg. cennika LED - oświetlenie na życzenie wg. cennika Instalacja hydrauliczna (cena/za metr) HVERL wg. cennika Instalacja 230 V na życzenie wg. cennika Instalacja sprężonego powietrza 2 x na platformę na życzenie wg. cennika Przedłużęnie platform najazdowej za każdy kolejny metr na życzenie wg. cennika

5 UNI LIFT Opis Indeks Cena (EURO) Modułowy podnośnik nożycowy dla samochodów ciężarowych UNI LIFT Nośność I długość są rezultatem różnych możliwych kombinacji elementów nożycowych oraz modułów połączeniowych Nad-posadzkowy przeliczana z Moduły połączeniowe mogą być odblokowywane (opcja hydrauliczna) I pozostawiane na podłodze do zwiększenia wolnej przestrzeni pomiędzy podniesionym pojazdem i modułami nożycowymi UL D Moduły nożycowe mogą być osobno sterowane do obsługi gabarytowo mniejszych i krótszych pojazdów. Pod-posadzkowy przeliczana z Automatycznie sterowany mechaniczny system blokowania Doskonała elektroniczna synchronizacja między platformami za pomocą czujników pomiarowych wysokości, czujników elektronicznych i hydraulicznych UL D Dane techniczne Ciężar podnoszenia (kg) (symetryczny rozkład obciążenia) Wysokość podnoszenia (mm) 1800 Szacunkowy czas podnoszenia (sec) 95 Szerokość platformy (mm) 850 Długość platformy (mm) 9000 (2 moduły nożycowe mm i 1 moduł połączeniowy 2000 mm) Silnik (kw) 3 x 3,0 Zasilanie (V/ Hz) 400/ 50 Zakres dostawy Podnośniki nożycowe (moduł nożycowy 3500 mm i 1 moduł połączeniowy 2000 mm) Hydrauliczne urządzenie z zanurzeniowym silnikiem olejowym umieszczone w przedniej lewej części do sterowania, długość węża ciśnieniowego 1 m CE-Stop Wersja nadposadzkowa: 2 przejezdne rampy zamontowane na podłodze, 2 naziemne rampy i 2 nie obrotowe zabezpieczenia Wersja pod posadzkowa: 4 naziemne rampy Kolor RAL 5001 (Nussbaum blue/niebieski) Wytyczne dla kupującego Fundament zgodny z planami fundamentu (jakość betonu C20/25) 18 śrub B 20/135 (w zależności od podstaw, jak opisano w instrukcji) Olej hydrauliczny HLP ISO 32 Zasilenie elektryczne Zasilenie pneumatyczne 10 bar Rozładunek (wózek widłowy) Wersja Order number Price (EURO) UNI LIFT 30000/ 3 moduły na życzenie przeliczana z Zestaw UNI LIFT z 3 modułami 3500 mm Całkowita długość (mm) (3 moduły nożycowe o dł mm) Akcesoria Indeks Ceny (EURO) Axle Jack 14000" podnośnik osiowy pneumatyczno-hydrauliczny, udźwig kg JK D wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 1000 mm długości na życzenie wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 2000 mm długości na życzenie wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 3000 mm długości na życzenie wg. cennika Wydłużenie platformy (cena/ za metr) na życzenie wg. cennika Tlenowa powłoka antykorozyjna, każdego modułu (cena/za metr) na życzenie wg. cennika Tlenowa powłoka antykorozyjna, każdego modułu połączeniowego (cena/za metr) na życzenie wg. cennika Specjalny kolor HFARBE wg. cennika LED - oświetlenie na życzenie wg. cennika Instalacja hydrauliczna (cena/za metr) HVERL wg. cennika Instalacja 230 V na życzenie wg. cennika Instalacja sprężonego powietrza 2 x na platformę na życzenie wg. cennika Przedłużęnie platform najazdowej za każdy kolejny metr na życzenie wg. cennika

6 UNI LIFT Opis Indeks Cena (EURO) Modułowy podnośnik nożycowy dla samochodów ciężarowych UNI LIFT Nośność I długość są rezultatem różnych możliwych kombinacji elementów nożycowych oraz modułów połączeniowych Nad-posadzkowy przeliczana z Moduły połączeniowe mogą być odblokowywane (opcja hydrauliczna) I pozostawiane na podłodze do zwiększenia wolnej przestrzeni pomiędzy podniesionym pojazdem i modułami nożycowymi Na zamówienia Moduły nożycowe mogą być osobno sterowane do obsługi gabarytowo mniejszych i krótszych pojazdów. Pod-posadzkowy przeliczana z Automatycznie sterowany mechaniczny system blokowania Doskonała elektroniczna synchronizacja między platformami za pomocą czujników pomiarowych wysokości, czujników elektronicznych i hydraulicznych Na zamówienie Dane techniczne Ciężar podnoszenia (kg) (symetryczny rozkład obciążenia) Wysokość podnoszenia (mm) 1800 Szacunkowy czas podnoszenia (sec) 95 Szerokość platformy (mm) 850 Długość platformy (mm) 9000 (2 moduły nożycowe mm i 1 moduł połączeniowy 2000 mm) Silnik (kw) 3 x 3,0 Zasilanie (V/ Hz) 400/ 50 Zakres dostawy Podnośniki nożycowe (moduły nożycowe 3500 mm i oraz moduły połączeniowe 1000/2000/3000 mm) Hydrauliczne urządzenie z zanurzeniowym silnikiem olejowym umieszczone w przedniej lewej części do sterowania, długość węża ciśnieniowego 1 m CE-Stop Wersja nadposadzkowa: 2 przejezdne rampy zamontowane na podłodze, 2 naziemne rampy i 2 nie obrotowe zabezpieczenia Wersja pod posadzkowa: x- naziemne rampy Kolor RAL 5001 (Nussbaum blue/niebieski) Wytyczne dla kupującego Fundament zgodny z planami fundamentu (jakość betonu C20/25) Śruby B 20/135 (w zależności od podstaw, jak opisano w instrukcji) Olej hydrauliczny HLP ISO 32 Zasilenie elektryczne Zasilenie pneumatyczne 10 bar Rozładunek (wózek widłowy) Wersja Order number Price (EURO) UNI LIFT 40000/ na życzenie przeliczana z Zestaw UNI LIFT z Moduły nożycowe 3500 mm + adaptery łączące 1000/2000/3000 mm Całkowita długość (mm) mm (kombinacja montażu podnośników i adapterów łącznikowych ) Akcesoria Indeks Ceny (EURO) Axle Jack 14000" podnośnik osiowy pneumatyczno-hydrauliczny, udźwig kg JK D wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 1000 mm długości na życzenie wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 2000 mm długości na życzenie wg. cennika Moduł połączeniowy, łączenie między każdym modułem, 3000 mm długości na życzenie wg. cennika Wydłużenie platformy (cena/ za metr) na życzenie wg. cennika Tlenowa powłoka antykorozyjna, każdego modułu (cena/za metr) na życzenie wg. cennika Tlenowa powłoka antykorozyjna, każdego modułu połączeniowego (cena/za metr) na życzenie wg. cennika Specjalny kolor HFARBE wg. cennika LED - oświetlenie na życzenie wg. cennika Instalacja hydrauliczna (cena/za metr) HVERL wg. cennika Instalacja 230 V na życzenie wg. cennika Instalacja sprężonego powietrza 2 x na platformę na życzenie wg. cennika Przedłużęnie platform najazdowej za każdy kolejny metr na życzenie wg. cennika
