1 SPECYFIKACJA TECHNICZA DOSTAWY I MONTAŻU REGAŁÓW PRZESÓWNYCH 1. Zamawiający wymaga uzyskania min mb półek. 2. Zamawiający wymaga, aby regały były nowe i odpowiadały co do jakości, wymogom wyrobów dopuszczonych do obrotu i powszechnego stosowania, były wolne od wad fizycznych i prawnych oraz nie obciążone prawem osób trzecich 3. Zamawiający informuje, że pomieszczenie, do których mają być dostarczone i zamontowane regały, są oddane do użytkowania i nie posiadają żadnej zabudowy poza infrastrukturą. 4. Zamawiający przewiduje i umożliwia Wykonawcom przeprowadzenie wizji lokalnej wraz z przeprowadzeniem własnych obmiarów pomieszczeń archiwum. 5. Wykonawca zainteresowany przeprowadzeniem wizji lokalnej powinien wystąpić do Zamawiającego z wnioskiem wskazując termin jej przeprowadzenia. Zamawiający umożliwi przeprowadzenie wizji lokalnej w terminie wskazanym przez Wykonawcę lub wyznaczy inny termin. Zamawiający w trakcie wizji lokalnej nie będzie udzielał wyjaśnień treści SIWZ. Koszty dokonania wizji lokalnej ponosi Wykonawca. 6. Przedstawione parametry przedmiotu zamówienia stanowią minimum techniczne i jakościowe oczekiwane przez Zamawiającego i będą stanowiły podstawę oceny ewentualnych ofert równoważnych. W przypadku przywołania w opisie przedmiotu zamówienia norm, aprobat, specyfikacji technicznych i systemów odniesienia, o których mowa w art. 30 ust. 1-3 ustawy Pzp, Zamawiający dopuszcza rozwiązania równoważne opisywanym. Przez równoważny należy rozumieć regały o parametrach, jakości wykonania, technologii wykonania nie gorszej niż w opisie przedmiotu określonym w SIWZ. 7. Pomieszczenia nowego archiwum znajdują się w Opolu przy ul. 1 go Maja Wymaga się załączenia do oferty następujących certyfikatów i atestów: Atest wytrzymałościowy zgodnie z normą PN-M-78320:1978, PN-M-78321:1988. Atest higieniczny. Klasyfikacja w zakresie reakcji na ogień wg norm EN :2007. Proponowana ilość regałów I piętro regał przesuwny 4000x2019x712 (5 półek; dł. 4x1000mm; gł. 2x356mm)- 33 sztuki regał stacjonarny 4000x2019x712 (5 półek; dł. 4x1000mm; gł. 2x356mm) - 2 sztuki regał stacjonarny 4000x1669x356 (przyścienny; 4 półki; dł. 4x1000mm; gł. 356mm) - 2 sztuki regał stacjonarny 4000x2019x356 (wolnostojący; 5 półek; dł. 4x1000mm; gł. 356mm) - 1 sztuka II piętro regał przesuwny 4000x2019x712 (5 półek; dł. 4x1000mm; gł. 2x356mm)- 33 sztuki regał stacjonarny 4000x2019x712 (5 półek; dł. 4x1000mm; gł. 2x356mm) - 2 sztuki regał stacjonarny 4000x1669x356 (przyścienny; 4 półki; dł. 4x1000mm; gł. 356mm) - 2 sztuki regał stacjonarny 4000x2019x356 (wolnostojący; 5 półek; dł. 4x1000mm; gł. 356mm) - 1 sztuka 1

2 III piętro regał przesuwny 4000x2019x712 (5 półek; dł. 4x1000mm; gł. 2x356mm)- 33 sztuki regał stacjonarny 4000x2019x712 (5 półek; dł. 4x1000mm; gł. 2x356mm) - 2 sztuki regał stacjonarny 4000x1669x356 (przyścienny; 4 półki; dł. 4x1000mm; gł. 356mm) - 2 sztuki regał stacjonarny 4000x2019x356 (wolnostojący; 5 półek; dł. 4x1000mm; gł. 356mm) - 1 sztuka Należy uwzględnić konieczność obniżenia regałów w miejscu przebiegu instalacji technicznych wg niżej zamieszczonego szkicu. Dane techniczne: - regał 5-półkowy (+1 półka kryjąca) o wys. Hc ~ 2019 mm, - regał 4-półkowy (+1 półka kryjąca) o wys. Hc ~ 1669 mm, - rozstaw półki (światło) ~ 350 mm, - torowisko nawierzchniowe z najazdami, kotwiczone z posadzką za pomocą kołków rozporowych, ocynkowane z system antyprzechyłowym, max. wys. 15 mm. - nośność półki min 80 kg/mb, - regulacja półki, co max. 25 mm (ciągła na całej wysokości), - wszystkie regały przesuwne wyposażone w blokadę przesuwu (w osi korby), - stężenia krzyżowe, - regały stacjonarne wolnostojące (nie przy ścianie) pojedyncze - z plecami pełnymi. Konstrukcja torów jezdnych. Tory jezdne ocynkowane. Wysokość całkowita toru max. 15 mm. Tory kotwiczone z podłożem za pomocą kołków rozporowych. Dla proponowanych zabudów zastosować co najmniej trzy tory jezdne. W torach skrajnych zainstalować odboje krańcowe zapobiegające wyjeżdżaniu regałów z torów. Zastosować elementy amortyzujące, zapobiegające pękaniu podłogi z płytek gressowych. Podwozie regałów. Podwozie (rama) regałów wykonana z profili stalowych oraz elementów giętych z blachy stalowej malowanej proszkowo w kolorze RAL W ramie umiejscowione wały. Wszystkie koła jezdne winny być wyposażone w łożyska kulkowe w celu podniesienia jakości użytkowania. Konstrukcja korpusu regałów Korpus regałów - ściany frontowe i boczne - wykonane z blachy stalowej malowanej proszkowo w kolorze RAL Ściany przykręcane do ramy (podwozia), posiadające perforację skokową, co max. 25 mm (+/- 3 otwory). Dodatkowo dla uzyskania większej sztywności zastosowane powinny być wzmocnienia krzyżowe. Zastosować odboje dystansowe zabezpieczające przed uderzeniem regału o regał. Konstrukcja półki. Półka wykonana z blachy stalowej, malowanej proszkowo w kolorze RAL 7035, z ruchomym ogranicznikiem przesuwu dokumentów na sąsiednią półkę. Nośność półki min. 80 kg/mb. Półki winne być wyposażone w etykiety do opisywania ich zawartości oraz Konstrukcja mechanizmu napędowego. Rodzaj zastosowanego napędu - mechaniczny, wspomagany przez korbę trójramienną z trzema obrotowymi gałkami. Przekładnia łańcuchowa wyposażona w element napędowy i element redukcyjny. Przemieszczenie regału następować ma przy użyciu niewielkiej siły. Blokada w osi 2

3 korby. W każdym zestawie w ostatnim z regałów korba z zamkiem umożliwiającym zamknięcie regałów. Konstrukcja panela ozdobnego (kryjącego). Stalowe panele przednie (pełne) osłaniające mechanizm przesuwu. Panele powinny być wyposażone w etykiety do opisywania zawartości regału. Kolor jasno szary - RAL Wymagane certyfikaty i atesty: Atest wytrzymałościowy zgodnie z normą PN-M-78320:1978, PN-M-78321:1988. Atest higieniczny. Klasyfikacja w zakresie reakcji na ogień wg norm EN :

4 4

5 PANEL PRZEDNI rozmieszczenie etykiet do opisania zawartości regału Numer regału Strona regału korba 5

6 Proponowane rozmieszczenie regałów na I piętrze 6

7 Proponowane rozmieszczenie regałów na II piętrze 7

8 Proponowane rozmieszczenie regałów na III piętrze 8

9 9

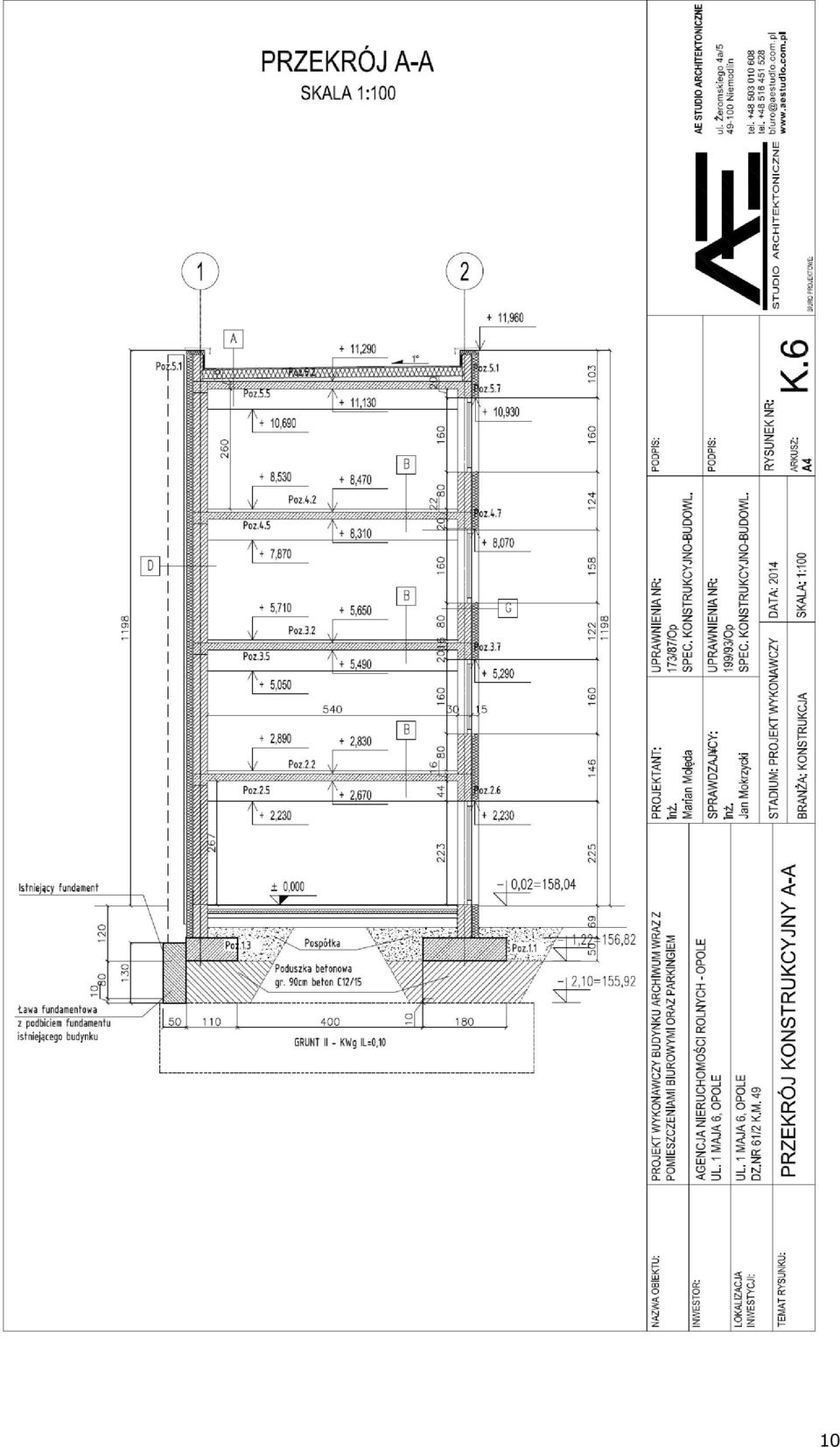

10 10
