Pionowy transport towarów z określonymi poziomami zatrzymania, dla bardzo zróżnicowanego zastosowania w przemyśle.

Transkrypt

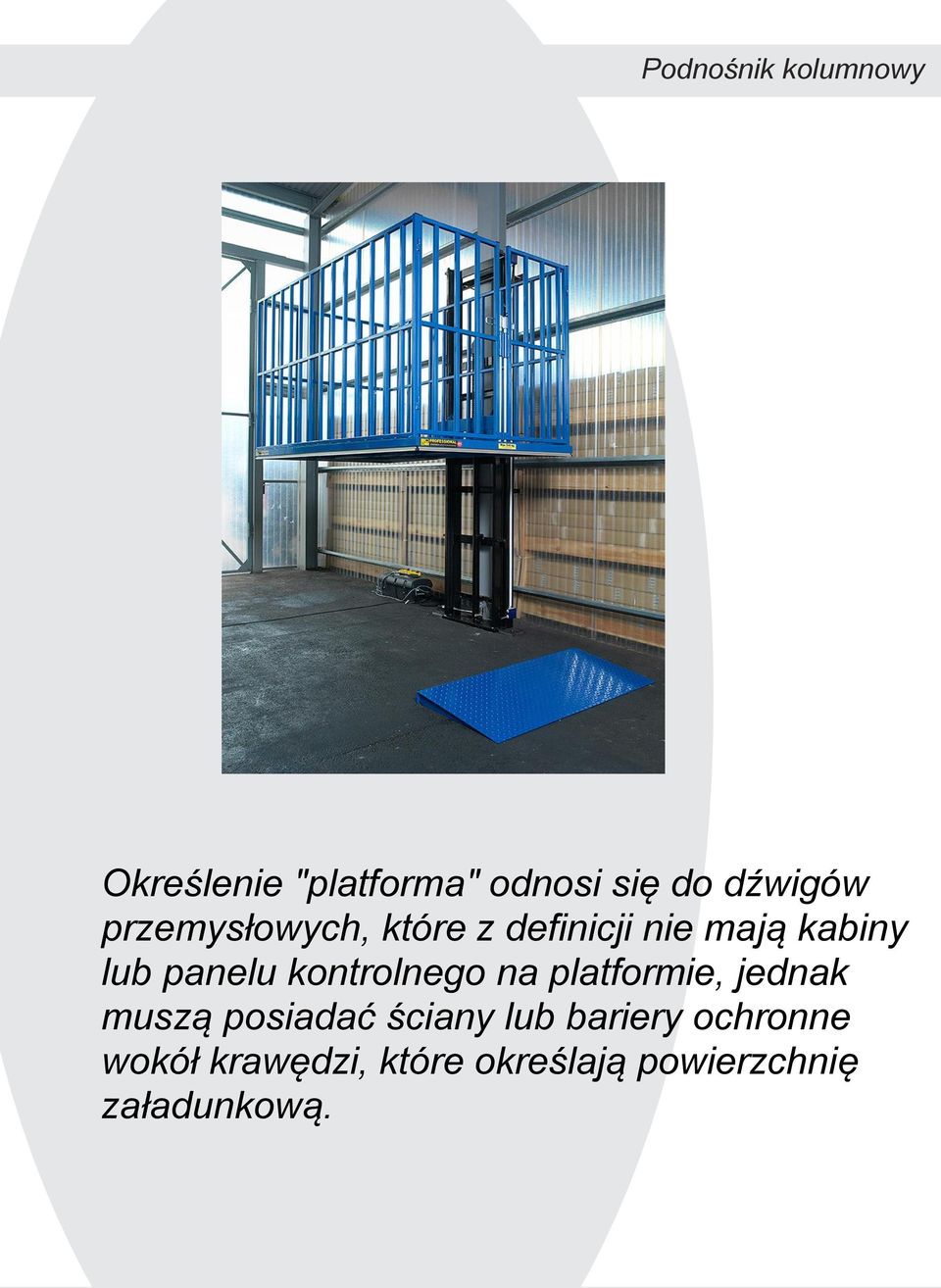

1 Podnośnik kolumnowy Określenie "platforma" odnosi się do dźwigów przemysłowych, które z definicji nie mają kabiny lub panelu kontrolnego na platformie, jednak muszą posiadać ściany lub bariery ochronne wokół krawędzi, które określają powierzchnię załadunkową.

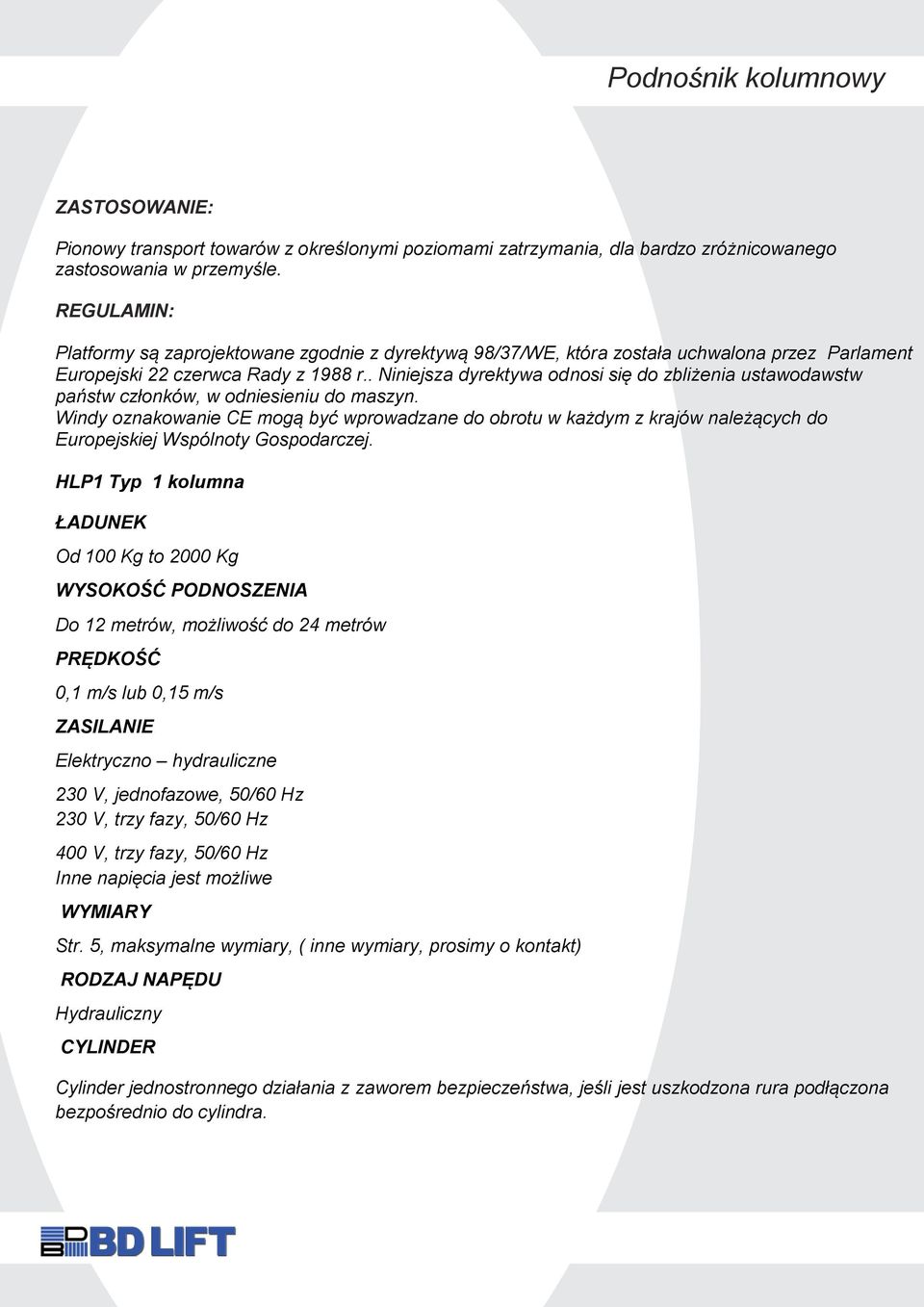

2 Podnośnik kolumnowy ZASTOSOWANIE: Pionowy transport towarów z określonymi poziomami zatrzymania, dla bardzo zróżnicowanego zastosowania w przemyśle. REGULAMIN: Platformy są zaprojektowane zgodnie z dyrektywą 98/37/WE, która została uchwalona przez Parlament Europejski 22 czerwca Rady z 1988 r.. Niniejsza dyrektywa odnosi się do zbliżenia ustawodawstw państw członków, w odniesieniu do maszyn. Windy oznakowanie CE mogą być wprowadzane do obrotu w każdym z krajów należących do Europejskiej Wspólnoty Gospodarczej. HLP1 Typ 1 kolumna ŁADUNEK Od 100 Kg to 2000 Kg WYSOKOŚĆ PODNOSZENIA Do 12 metrów, możliwość do 24 metrów PRĘDKOŚĆ 0,1 m/s lub 0,15 m/s ZASILANIE Elektryczno hydrauliczne 230 V, jednofazowe, 50/60 Hz 230 V, trzy fazy, 50/60 Hz 400 V, trzy fazy, 50/60 Hz Inne napięcia jest możliwe WYMIARY Str. 5, maksymalne wymiary, ( inne wymiary, prosimy o kontakt) RODZAJ NAPĘDU Hydrauliczny CYLINDER Cylinder jednostronnego działania z zaworem bezpieczeństwa, jeśli jest uszkodzona rura podłączona bezpośrednio do cylindra.

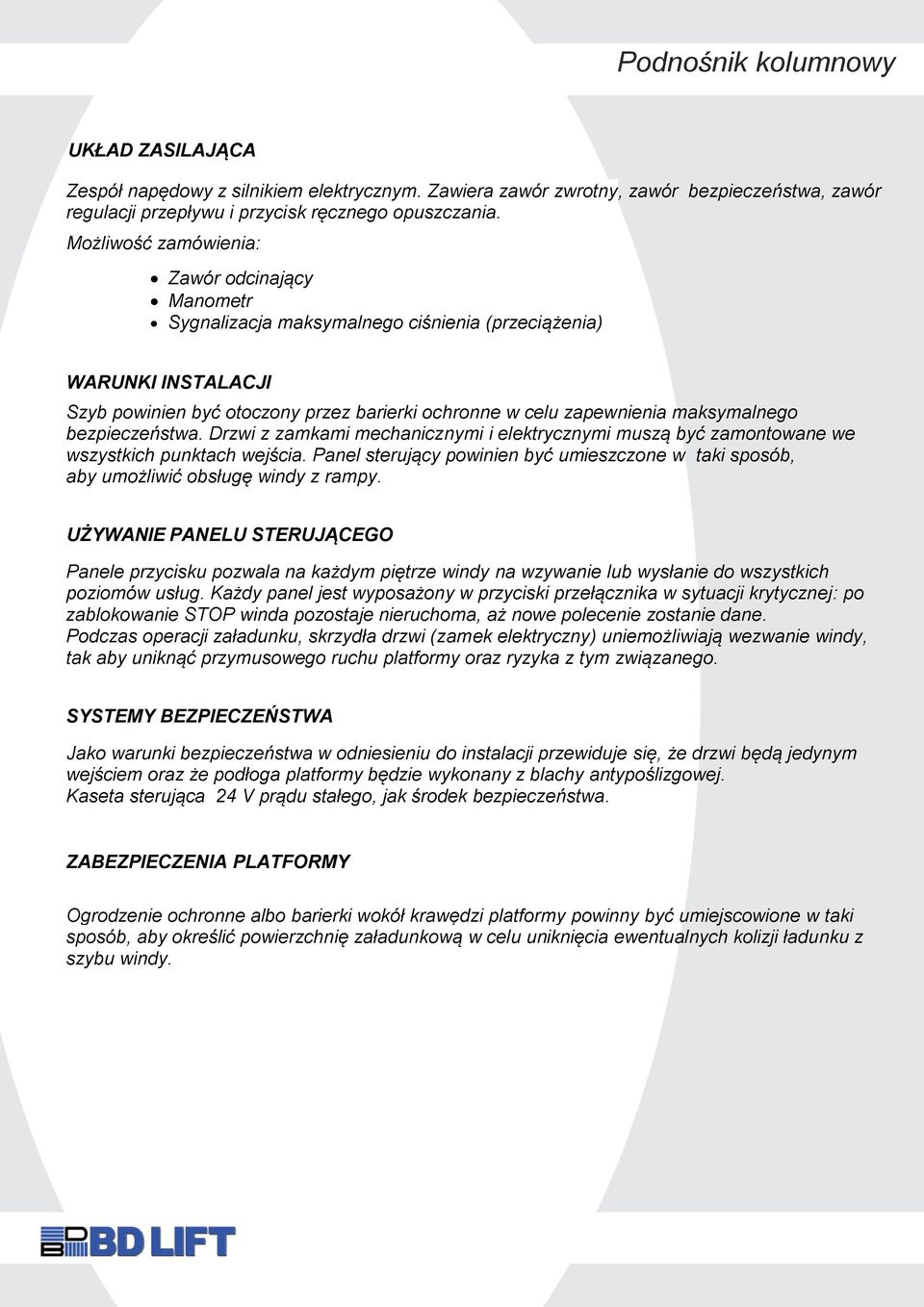

3 Podnośnik kolumnowy UKŁAD ZASILAJĄCA Zespół napędowy z silnikiem elektrycznym. Zawiera zawór zwrotny, zawór bezpieczeństwa, zawór regulacji przepływu i przycisk ręcznego opuszczania. Możliwość zamówienia: Zawór odcinający Manometr Sygnalizacja maksymalnego ciśnienia (przeciążenia) WARUNKI INSTALACJI Szyb powinien być otoczony przez barierki ochronne w celu zapewnienia maksymalnego bezpieczeństwa. Drzwi z zamkami mechanicznymi i elektrycznymi muszą być zamontowane we wszystkich punktach wejścia. Panel sterujący powinien być umieszczone w taki sposób, aby umożliwić obsługę windy z rampy. UŻYWANIE PANELU STERUJĄCEGO Panele przycisku pozwala na każdym piętrze windy na wzywanie lub wysłanie do wszystkich poziomów usług. Każdy panel jest wyposażony w przyciski przełącznika w sytuacji krytycznej: po zablokowanie STOP winda pozostaje nieruchoma, aż nowe polecenie zostanie dane. Podczas operacji załadunku, skrzydła drzwi (zamek elektryczny) uniemożliwiają wezwanie windy, tak aby uniknąć przymusowego ruchu platformy oraz ryzyka z tym związanego. SYSTEMY BEZPIECZEŃSTWA Jako warunki bezpieczeństwa w odniesieniu do instalacji przewiduje się, że drzwi będą jedynym wejściem oraz że podłoga platformy będzie wykonany z blachy antypoślizgowej. Kaseta sterująca 24 V prądu stałego, jak środek bezpieczeństwa. ZABEZPIECZENIA PLATFORMY Ogrodzenie ochronne albo barierki wokół krawędzi platformy powinny być umiejscowione w taki sposób, aby określić powierzchnię załadunkową w celu uniknięcia ewentualnych kolizji ładunku z szybu windy.

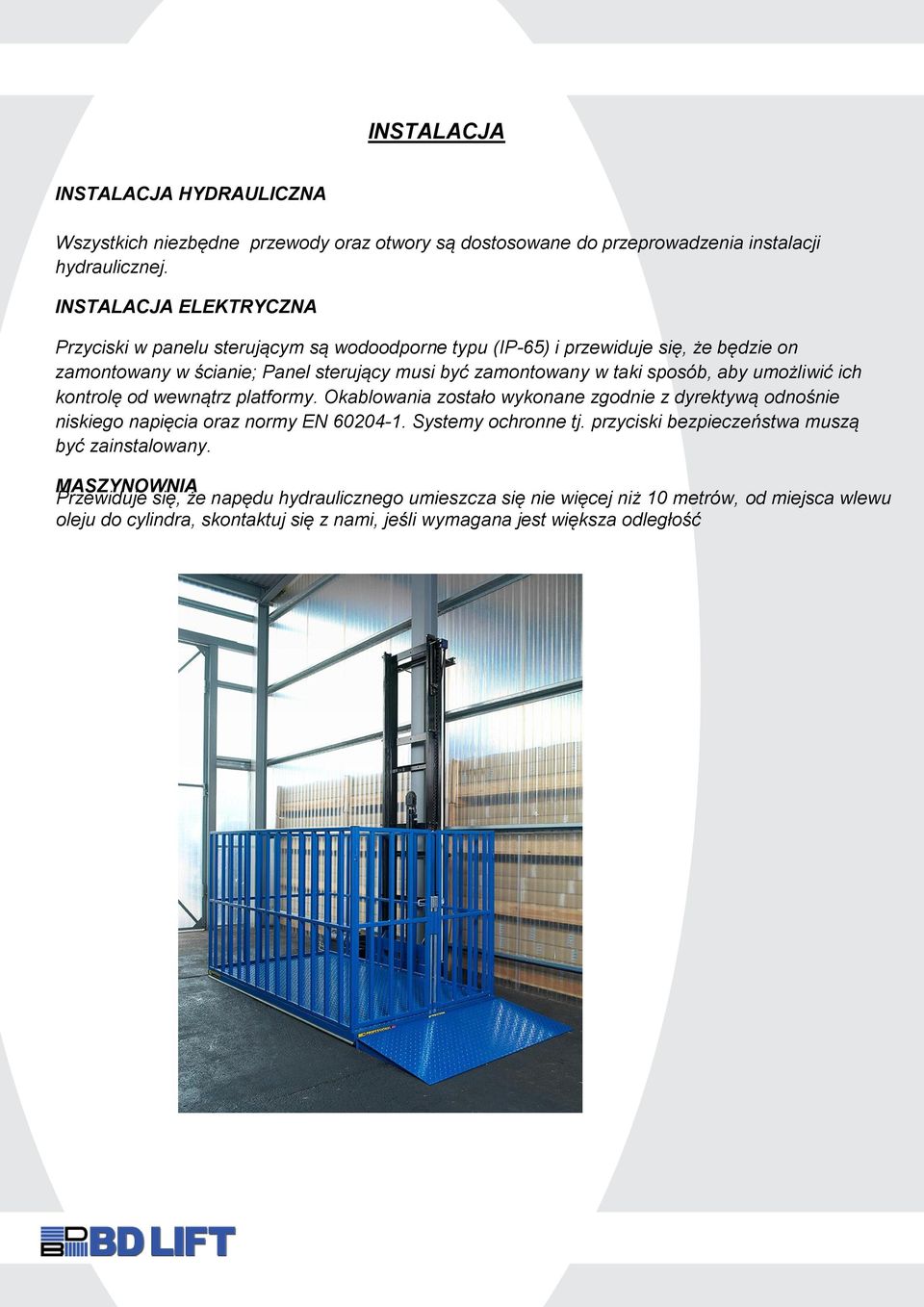

4 INSTALACJA INSTALACJA HYDRAULICZNA Wszystkich niezbędne przewody oraz otwory są dostosowane do przeprowadzenia instalacji hydraulicznej. INSTALACJA ELEKTRYCZNA Przyciski w panelu sterującym są wodoodporne typu (IP-65) i przewiduje się, że będzie on zamontowany w ścianie; Panel sterujący musi być zamontowany w taki sposób, aby umożliwić ich kontrolę od wewnątrz platformy. Okablowania zostało wykonane zgodnie z dyrektywą odnośnie niskiego napięcia oraz normy EN Systemy ochronne tj. przyciski bezpieczeństwa muszą być zainstalowany. MASZYNOWNIA Przewiduje się, że napędu hydraulicznego umieszcza się nie więcej niż 10 metrów, od miejsca wlewu oleju do cylindra, skontaktuj się z nami, jeśli wymagana jest większa odległość

5

6 OFICJALNY PRZEDSTAWICIEL BD LIFT Ul. SZYMANOWSKIEGO KOSZALIN Tel. (+48) www:
