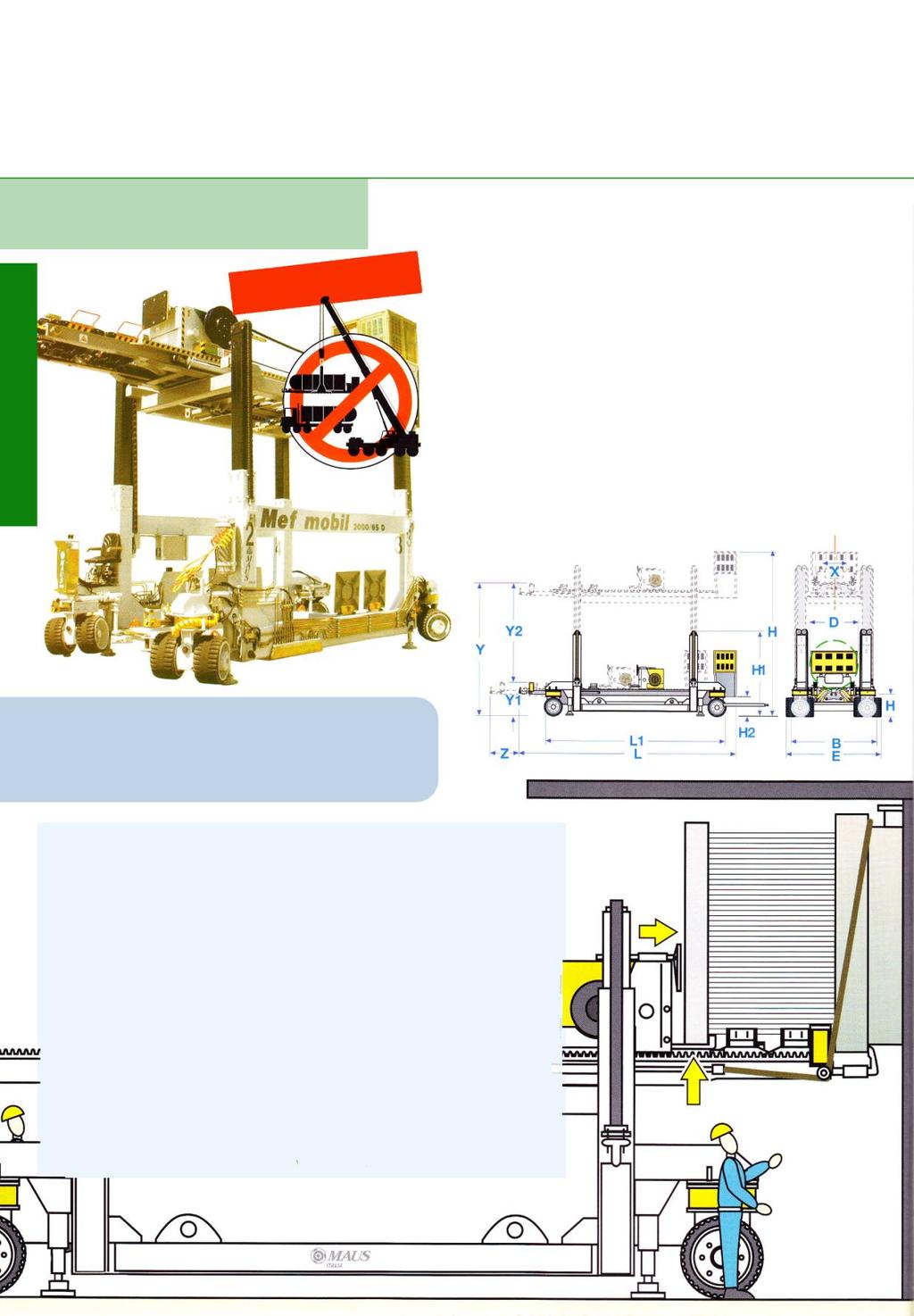

1 Wyciągarki samojezdne (lądowe) Mef mobil Dostępny napęd Diesla bądź pneumatyczny Samopozycjonująca, zdalnie sterowana wyciągarka do wyjmowania, podnoszenia i transportu wkładu rurowego Wyciągarka Mef mobil ma zastosowanie wszędzie tam, gdzie utrudniony jest dostęp. Jest całkowicie samowystarczalna i prezentowana jest jako rozwiązanie uniwersalne dla instalacji petrochemicznych. Do wyciągania i wprowadzania wiązki rur wykorzystany jest sprawdzony system szybkomocujący Mef Express. Wyciągarka Mef mobil pracuje przy pozycjonowaniu, podnoszeniu lub transporcie przeznaczonych do konserwacji wkładów rurowych całkowicie bez pomocy żurawia. Jej konstrukcja jest solidna i stabilna, podnosi się bez problemu do wysokości 4.2m (166 ), pozwalając szybko i precyzyjnie uzyskać dostęp do wymiennika ciepła. Dzięki zastosowaniu przenośnego panelu sterowania (również w wersji bezprzewodowej) możliwe jest zdalne sterowanie wszystkimi operacjami, co umożliwia zmniejszenie liczby personelu oraz zwiększa bezpieczeństwo. Wyciągarka Mef mobil dostępna jest w dwóch rozmiarach, różniących się wagą, długością i obsługiwanymi średnicami wiązek rur. Dzięki niej ekstremalnie szybko i precyzyjnie przebiega także operacja wprowadzania rurowego do wymiennika po konserwacji, co gwarantuje minimalne czasy przestoju instalacji. Łatwość obsługi Efektywność Niezawodność Mef mobil Min. szerokość (transport) B mm 2500 (99) 3000 (119) Max. długość L mm 8100/ /9100 (319/359) (319/359) Wysokość H1 mm 2540 (100) 2540 (100) Wysokość płaszczyzny H2 mm 400 (16) 400 (16) Min. wysokość wymiennika Y1 mm 650 (26) 700 (28) 5050/6050 Długość z wyłączeniem dźwigni sterującej L1 mm 5050/6050 (199/238) (199/238) Max. szerokość E mm 2900 (115) 3450 (136) Max. wysokość H mm 5850 (230) 5850 (230) Przesuw wózka Z mm 1500 (60) 1500 (60) Wysokość podnoszenia Y2 mm 3500 (138) 3500 (138) Przesuw wyciągarki X mm ± 200 (± 8) ± 100 (± 4) Waga kg Lb 9200 (20300) (27600) Obrót osi DGS 120 O 120 O Wysokość unoszenia sita rurowego Y mm 650/4150 (26/164) 700/4200 (28/166) Y = Y1 + Y2 wersje specjalne dla Y2 > 3500 mm (138 ) na życzenie!

2 Zespół silnika Jednostka hydrauliczna Układ elektryczny Hydrauliczny wózek suportowy oraz układ blokowania wkładu Stanowisko operatora Widok z przodu wyciągarki z wózkiem suportowym i imadłem hydraulicznym Rozmiar wkładu Długość mm 6500/7500 (255/295) 6500/7500 (255/295) Średnica D mm 1300 (52) 2000 (79) Max. udźwig T Lb 15 (33000) 30 (66000) Parametry robocze Siła popychania/wyciągania głównego wózka kn Lb 6500/7500 (255/295) 6500/7500 (255/295) Prędkość głównego wózka m/min ft/min 1300 (52) 2000 (79)

3 Wyciągarki samojezdne (lądowe) Mef express Sekwencja wyciągania Główne operacje przedstawiono kolejno poniżej. 1 Podejście przybliżone do ok. 0.5m (20 ) 2 4 hydrauliczne podpory stabilizujące 3 Pozycjonowanie i podnoszenie serwo do Y max = 4200 mm (165 ) Z max = 1500 mm (59 ) 4 Pozycjonowanie serwo do X max = 200 mm (87 ) 5 Blokowanie płaszcza 6 Przesuw wózka Mocowanie do śrub oczkowych Wyciąganie kablem

4 Ponowne podejście wózka z popuszczonym kablem 7 Zahaczenie do wyciągania i podparcia Wyciąganie i podparcie sterowanymi niezależnie 8 wózkami hydraulicznymi Koniec wyciągania 9 Zwolnienie płaszcza 10 Opuszczenie wkładu 11 Złożenie 4 podpór hydraulicznych 12 Transport do obszaru konserwacji

5 Wyciągarki samojezdne (morskie) Mef mobil NAVY Samopoziomująca, zdalnie sterowana wyciągarka do wyjmowania, podnoszenia i transportu wkładu rurowego Jest to specjalna wersja jednostki Mef mobil, która przystosowana została do spełnienia wymagań przy wyciąganiu wkładów rurowych na platformach wiertniczych oraz w dużych jednostkach FPSO. Maszyna składa się z części roboczej Mef mobil NAVY, która wyprodukowana została zgodnie z najbardziej surowymi normami w zakresie budowy okrętów. Wersja morska jest bardzo podobna do wersji lądowej, aczkolwiek wyposażona jest w specjalne urządzenie, które eliminuje wszelkie ruchy wkładu, które spowodowane mogłyby być falowaniem morza. Jednostka jest bardzo lekka i kompaktowa, odpowiednia do pracy w małych przestrzeniach, napędzana jednostką Diesla zwaną Van Motor NAVY. Przy uwzględnieniu niezwykłej natury zastosowania w warunkach morskich, wymiary Mef express NAVY oparte zostały na specyfikacjach projektowych instalacji dostarczonych przez klienta końcowego lub ściśle współpracującego z nim inżyniera. Łatwość obsługi Efektywność i niezawodność Adaptacja do potrzeb Napęd Wyciągarki do rur wyposażone mogą być w silniki Diesla lub napęd pneumatyczny. Napędy specjalne dla obszarów niebezpiecznych dostępne są na zamówienie (wraz z deklaracją zgodności Atex). Projekty specjalne Maus (certyfikat ISO 9001) z przyjemnością zaoferuje swoim klientom również wyciągarki potrafiące spełnić wymagania specjalne (po dostarczeniu niezbędnej dokumentacji / rysunków / obliczeń). Autopozycjonowanie

6 Sterowanie hydrauliczne Układ blokowania wkładu Główny wózek Zaawansowany projekt Pojazdy gąsienicowe Van Motor NAVY
