1 Profesjonalny i niezawodny dostawca

2 Przyczepy: SF-6,5; SF-7,5; SF-8; SF-9; SF-10; SF-11; SF-12 Nowa generacja profesjonalnych przyczep szwedzkich Möre Maskiner o ładowności od 7,5 tony do 14 ton charakteryzuje się wysoką stabilnością i dużą manewrowością w trudnym terenie. Duża ładowność i precyzyjna sterowność przy dużym udźwigu i wysięgu ładowarki to najbardziej charakterystyczne cechy nowej generacji przyczep. Wyposażenie standardowe każdej przyczepy: łado-warka z chwytakiem i rotatorem, dyszel skrętny sterowany hydraulicznie, podpory wysuwane hydra-ulicznie, 4 pary kłonic mocowanych obrotowo, krata przednia, sterowanie rozdzielaczem hydraulicznym z kabiny ciągnika, 3-punktowy* układ zaczepowy ładowarki umożliwiający bezpośredni montaż ładowarki na ciągniku, hamulce pneumatyczne* dla przyczep o ładowności powyżej, dolny zaczep transportowy z obrotowym uchem dyszla. Wyposażenie dodatkowe i opcjonalne: agregat hydrauliczny, hamulce pneumatyczne lub hydra-uliczne, górny zaczep transportowy, rozdzielacz hydrauliczny ze sterowaniem joystickiem, dodatkowe kłonice, wyciągarka, napęd na cztery koła. Przyczepy na centralnej ramie: SF-6,5; SF-7,5; SF-8 Przyczepa SF-6,5/4145 Ładowność 6,5 tony, zasięg ładowarki m, rama centralna 140x140 o długości ładunkowej 2,75 m. Oś tandem stała lub przesuwna, 8 obrotowo mocowanych kłonic, dyszel skrętny, chwytak 0,14 m2, ogumienie 11,5/80-15,3 10PR. 51

3 Przyczepa SF-7,5/5130 Ładowność 7,5 tony, zasięg ładowarki ,1m, rama centralna 160x160 o długości ładunkowej 4,2 m. Oś tandem przesuwna, 8 przesuwnych kłonic, dyszel skrętny, chwytak 0,18 m2, ogumienie 11,5/80-15,3 10 PR. Przyczepa SF-8/6530 Ładowność 8 ton, zasięg ładowarki ,5 m, rama centralna 160x160 o długości ładunkowej 4,2 m. Oś tandem przesuwna, 8 przesuwnych kłonic, dyszel skrętny, chwytak 0,18 m2, ogumienie 400x15,5 14 PR Przyczepa SF-6,5/4145 Przyczepa SF-8 z teleskopem Masywna centralna rama o długości 4,2 m i przekroju 160x160x8 m z przesuwną osią tandem i przesuwnymi kłonicami mocowanymi obrotowo w gniazdach. Skętny dyszel Sztywne mocowanie kraty 52

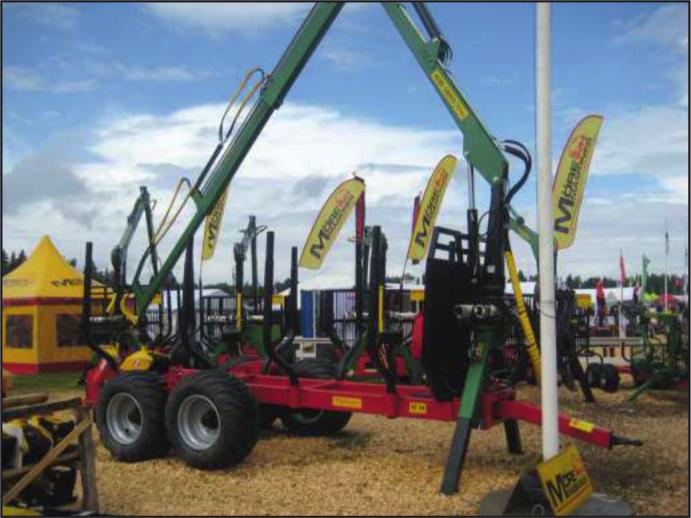

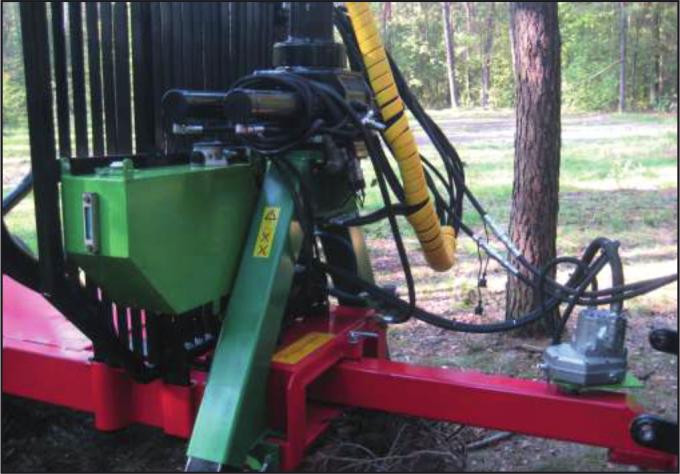

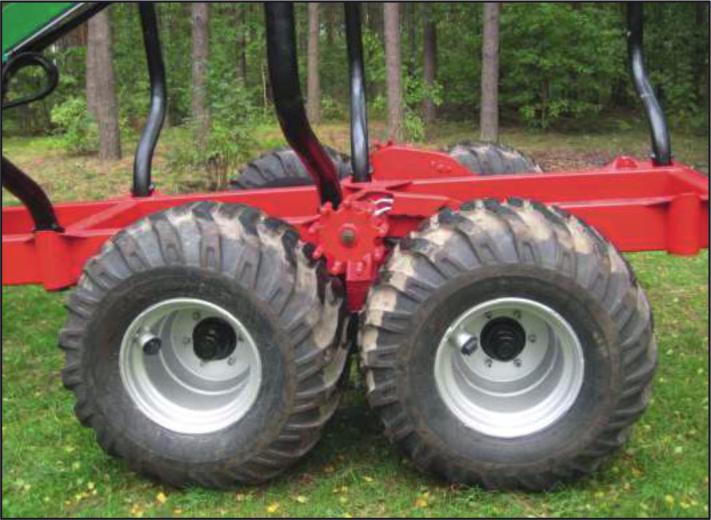

4 Przyczepy na podwójnej ramie: SF-9, SF-10, SF-11, SF-12 Mocna rama podwójna jest umieszczona nisko, a punkt obrotu dyszla cofnięty do tyłu. Dyszel sterowany dwoma cylindrami hydraulicznymi zapewnia przyczepie niezwykłą zwrotność, stabilność i mały promień skrętu. Kłonice są zamontowane do ramy obrotowo, co chroni drzewa przed uszkodzeniami. Z przodu mocna osłona z połączeniami ładowarki i podpór hydraulicznych. Właściwe usytuowanie osi i kół oraz system tandem z wahaczem zapewnia doskonałe dostosowanie się układu jezdnego do gruntu. Umieszczenie osi typu bogie nieco z przodu powoduje przesunięcie większej części ciężaru na koła tylne. Agregat hydrauliczny ze zbiornikiem, pompą, zaworem przelewowym imultiplikatorem montowany na WOM ciągnika. Przewody hydrauliczne w spiralnych osłonach. 53

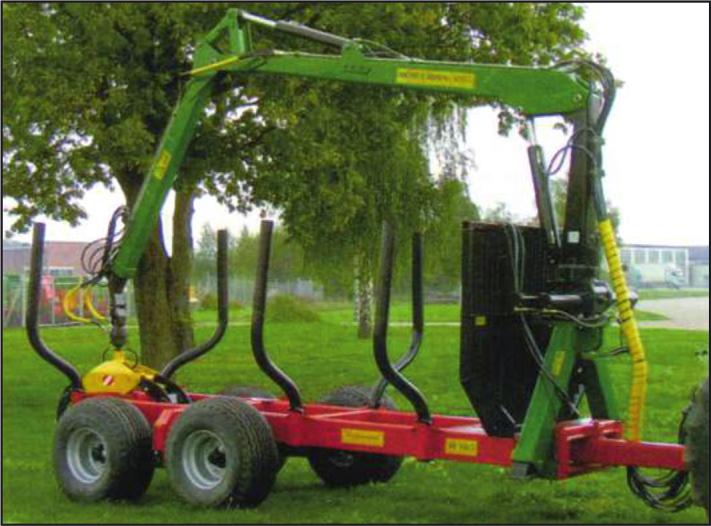

5 Przyczepa SF-9 / 6545 Ładowność 9 ton, zasięg ładowarki ,5 m, podwójna rama o szerokości 0,82 m i długości ładunkowej 3,5 m. Oś tandem, 8 kłonic, dyszel 2 skrętny, chwytak 0,18 m, ogumienie 400x15,5 14 PR. Przyczepa SF-10 / 6545 Ładowność 10 ton, zasięg ładowarki teleskopowej ,5 m, podwójna rama o szerokości 0,82 m i długości ładunkowej 4,2 m. Oś tandem, 8 kłonic, 2 dyszel skrętny, chwytak 0,22 m, ogumienie 400x15,5 14 PR. Przyczepa SF-11 / 6545 Ładowność 11 ton, zasięg ładowarki teleskopowej ,5 m, podwójna rama o szerokości 0,9 m i długości ładunkowej 4,5 m. Oś tandem, 8 kłonic, dyszel skrętny, chwytak 0,22 m,2 ogumienie 400x15,514PR.. Hamulce pneumatyczne na 1 oś. Przyczepa SF-11 / 6955 Ładowność 11 ton, zasięg ładowarki teleskopowej m, podwójna rama o szerokości 0,9 m i długości ładunkowej 4,5 m. Oś tandem, 8 kłonic, 2 dyszel skrętny, chwytak 0,22 m, ogumienie 400x15,514PR.. Hamulce pneumatyczne na 1 oś. Przyczepa SF-12 / 6545 Ładowność 12 ton, zasięg ładowarki teleskopowej ,5 m, podwójna rama o szerokości 0,9 m i długości ładunkowej 4,5 m. Oś tandem, 8 kłonic, dyszel skrętny, chwytak 0,22 m,2 ogumienie 500x14PR. Hamulce pneumatyczne na 2 osie. Przyczepa SF-12 / 6955 Ładowność 12 ton, zasięg ładowarki teleskopowej m, podwójna rama o szerokości 0,9 m i długości ładunkowej 4,5 m. Ośtandem, 8 kłonic, dyszel skrętny, chwytak 0,22 m,2 ogumienie 500x1714PR. ' Hamulce pneumatyczne. 54

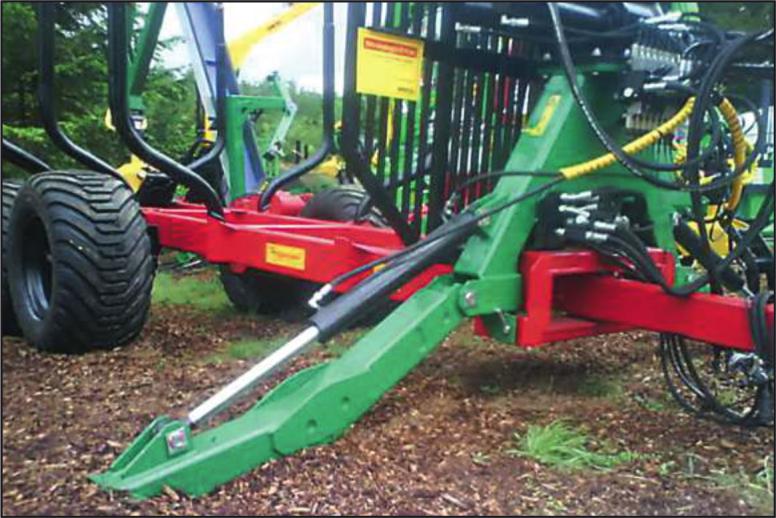

6 Przyczepa SF-12 z ładowarką 8365 z podwójnym teleskopem 8,3 m Ładowarka z podporami rozkładanymi Hydraulicznie skrętny dyszel ułatwia manewrowanie przyczepą. Ładowarka mocowana na TUZ. Możliwość odłączenia od przyczepy i zawieszenia na TUZ ciągnika. Masywne hydraulicznie wysuwane nogi pozwalają na stabilne i łatwe podparcie w zadrzewionym i trudnym terenie. 55

7 Przyczepa SF-11/6955 z napędzanymi kołami Przyczepa SF-12/ ładowarka z podwójnym teleskopem o zasięgu 8,5 m Przyczepa SF-11/

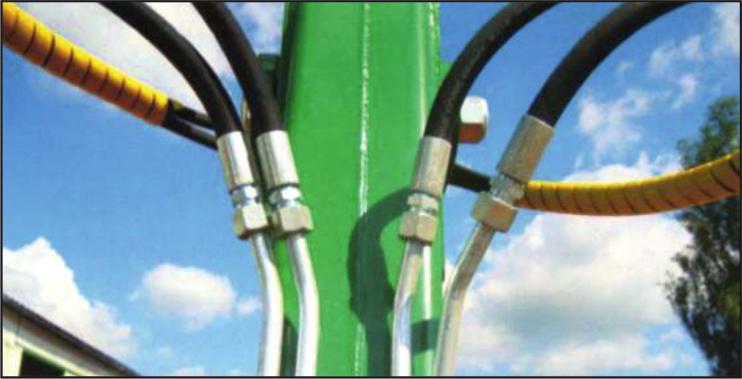

8 Przewody hydrauliczne dzielone. Połączenie sztywnych rurek stalowych z przewodami elastycznymi wysokociśnieniowymi. Agregat hydrauliczny ze zbiornikiem, pompą, zaworem przelewowym imultiplikatorem montowanym na WOM ciągnika. Wysuwana do 70 cm przedłużka. Przesuwne uchwyty kłonic. Rozdzielacze hydrauliczne FRV 60/8-T FRV 60/8-E 2 elektr. on-off FRV 60/8-P Joystick 57 2xTR55/4 elektr. on-off

9 Rama z mocną sztywną podłogą. TYP przyczepy Ładowność (t) Szerokość (m) Długość (m) Długość pow. ład. (m) Masa (kg) Rama SF-6,5 6,5 1,8 4,5 2, SF-7,5 7,5 2,0 6,0 4,2 900 Hydrauliczno-mechaniczny napęd na 4 koła. SF-8 8 2,15 6,0 4,2 950 SF-9 9 2,16 5,3 3, SF ,16 6,0 4, SF ,16 6,26 4, SF ,36 6,26 4, centralna centralna centralna podwójna podwójna podwójna podwójna 160x x160 0x100 0x100 0x100 0x x140 Rozstaw kół (m) Ogumienie 1,48 1,68 1,68 11,5/80-11,5/80-400x15,5 15,3 10PR 15,3 10PR 14PR stałe stałe Zawieszenie ładowarki stałe Min. moc ciągnika KM 70 opcja opcja Hamulce pneumatyczne Możliwe ładowarki (typ) Ładowarki wyposażone są w wysuwane hydraulicznie podpory zapewniające doskonałą stabilność przyczepy i możliwość podparcia przyczepy w trudnym i zalesionym terenie, a ładowarka 8365 posiada podpory rozkładane na boki zapewniające stabilność boczną przy bardzo dużym wysięgu. Wyposażenie ładowarki w trzypunktowy układ zawieszenia umożliwia agregowanie bezpośrednio z ciągnikiem. Ładowarka sterowana jest rozdzielaczem hydraulicznym montowanym w kabinie ciągnika. Ładowarka 6955 i 8365 wyposażona jest w szerokokątny przegub, co umożliwia pomimo dużego wysięgu łatwy załadunek przedniej części przestrzeni ładunkowej. 58 1,76 400x15,5 14PR 3-pkt 80 opcja ,76 400x15,5 14PR 3-pkt 80 opcja ,76 400x15,5 14PR 3-pkt 90 tak ŁADOWARKI 1,96 500x17 14PR 3-pkt 100 tak

10 TYP ładowarki Zasięg max. (m) Teleskop Udźwig przy wysięgu 4 m (kg)* Udźwig przy max. wysięgu (kg)* Cylindry obrotu (szt.) Min. wydatek pompy (l/min.) Ciśnienie robocze (bar) Kąt obrotu ładowarki Standard. przekrój chwytaka (m)2 Masa ładowarki (kg) Zastosowanie do przyczep ,1 nie ,1 nie , SF-6, , SF-7, ,5 tak , ,5 tak , SF SF-9 SF-10 SF-11 *) bez rotatora i chwytaka ROTATORY FR-7 TYP rotatora Max. obciążenie osiowe statyczne (kn) 700 Moment obrotowy (Nm) Min. zapotrzebowanie oleju (l/min.) Max. ciśnienie robocze (Mpa) 16 Masa (kg) FR FR GR CHWYTAKI TYP chwytaka Max. otwarcie (cm) Min. otwarcie (cm) Przekrój pow. chwytaka (m)2 Max. udźwig (kg) Masa (kg) Szerokość (cm) Ciśnienie robocze (bar) 0, , , , , ,5 0, , , GR ,0 tak , SF-11 SF ,5 tak x , SF-12

11 PHU MAL-OIL 82-0 Malbork ul. Karola Chodkiewicza 5/25 NIP Polska tel./fax
