Odłączniki napowietrzne ONE III 72,5 kv i 123 kv

Transkrypt

1 Odłączniki napowietrzne ONE III 72,5 kv i 123 kv Zastosowanie: Odłączniki napowietrzne ONE III przeznaczone są do pracy w napowietrznych rozdzielnicach wysokiego napięcia. Ich zadaniem jest zamykanie i otwieranie obwodów elektrycznych w warunkach braku przepływu prądu lub gdy płynący prąd jest pomijalnie mały i nie nastąpi znacząca zmiana napięcia między biegunami. Odłącznik w stanie otwarcia zapewnia widoczną przerwę izolacyjną, a w stanie zamknięcia przewodzi prądy robocze i zwarciowe. Aparaty wyposażone w uziemnik uziemiają części obwodu w stanie beznapięciowym. Odłączniki mogą być wykorzystywane jako łączniki jednobiegunowe z indywidualnym napędem każdego bieguna lub jako łączniki trójbiegunowe z jednym napędem wspólnym. Zalety: nieskomplikowana budowa duża trwałość łączeniowa prosta obsługa dobre parametry techniczno-eksploatacyjne możliwość przyłączenia napędu pod dowolnym biegunem bardzo dobre zabezpieczenia antykorozyjne (elementy ze stali cynkowanej ogniowo lub ze stali nierdzewnej) możliwość kompensowania wychylenia izolatorów blokowanie pozycji odłącznika i uziemnika w stanie zamkniętym i otwartym poprzez przechodzenie punktu martwego przekładni korbowej

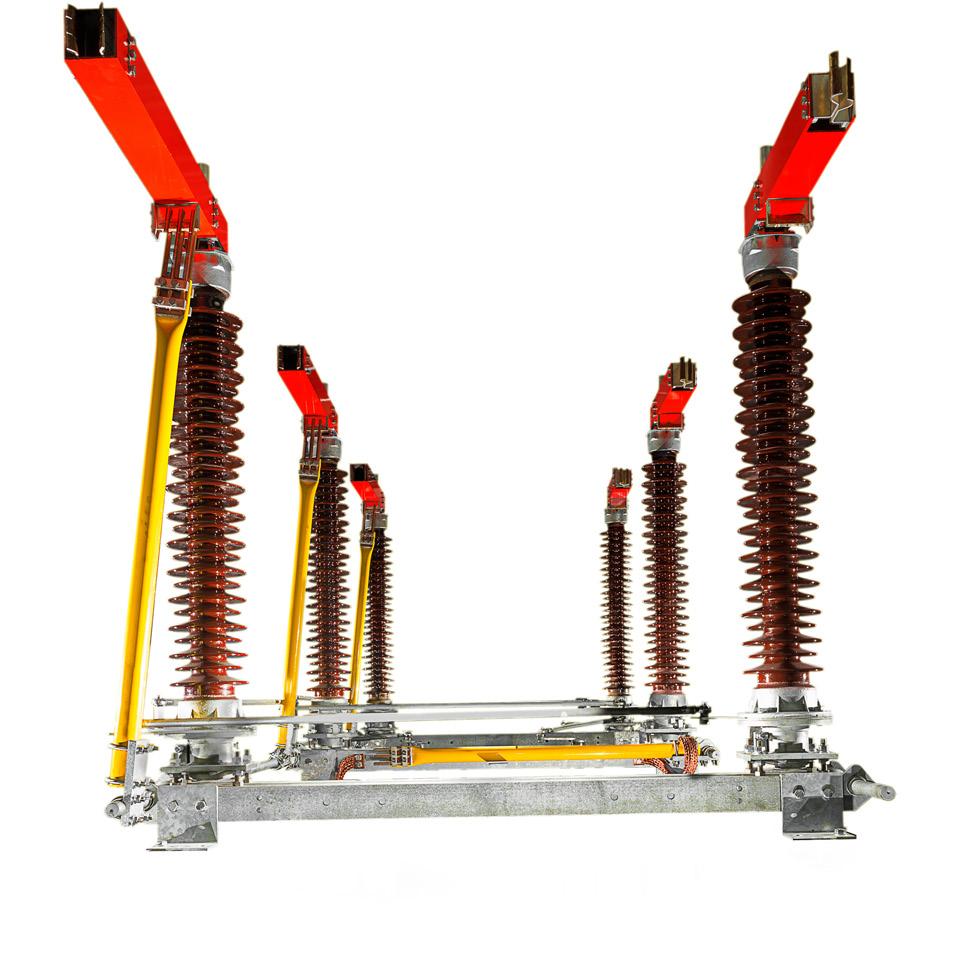

2 Warunki pracy: Temperatura otoczenia: PARAMETR WARTOŚĆ Maksymalna Średnia 24-godzinna 314 K (+48 C) < 308 K (< +35 C) Minimalna Wysokość nad poziomem morza Ciśnienie wiatru Grubość warstwy lodu 228 K (-45 C) < 1000 m < 700 Pa < 10 mm Maksymalna wilgotność względna powietrza 100 % Budowa: Odłączniki typu ONE III mają jednobiegunową, dwukolumnową budowę poziomoobrotową. Tor prądowy umieszczony na izolatorach wsporczych składa się ze współpracujących ze sobą zespołów stykowych: lewego i prawego. Przyłącza i styki centralne wykonane są z miedzi elektrolitycznej pokrytej warstwami srebra. Taka konstrukcja styku wykorzystuje dodatkowo wpływ siły elektrodynamicznej wytwarzanej w trakcie przepływu prądu zwarciowego, powodując dodatkowy docisk. Przewody dopływowe mocowane są do obrotowych przyłączy. Połączenia przewodów z odłącznikiem odbywa się za pomocą śrub M12. Podstawa odłącznika zbudowana jest ze sztywnej ramy zespawanej z kształtowników stalowych. Do podstawy przymocowane są dwa korpusy łożyskowe, do których przykręcone są izolatory wsporcze. Szpilki regulacyjne umieszczone u podstawy izolatorów umożliwiają płynną kompensację kąta ich wychylenia. W górnej części korpusu obrotowego umieszczone są płaskie dźwignie, które wraz z cięgnami oraz wałem korbowym stanowią przekładnię zapewniającą współbieżny obrót izolatorów o kąt 90. Nóż uziemiający mocuje się do mechanizmu dźwigniowego zapewniającego mu możliwość ruchu obrotowego. Nóż w czasie zamykania jest w pierwszej fazie obracany do położenia pionowego, następnie wsuwany na styk stały znajdujący się w torze prądowym. Miedziane złącze elastyczne łączy dolny koniec noża uziemiającego z podstawą odłącznika.

3 Dane techniczne: PARAMETR WARTOŚĆ WARTOŚĆ Znamionowe napięcie robocze [kv] 72,5 123 Znamionowy prąd ciągły [A] Prąd szczytowy [ka] Prąd zwarciowy 1 s. [ka] Napięcie probiercze izolacji (50 Hz) [kv]: Doziemnej i międzybiegunowej Międzystykowej bieguna Udarowe napięcie probiercze izolacji [kv]: Doziemnej i międzybiegunowej Międzystykowej bieguna Napięcie zakłóceń radiowych [µv] < 1000 < 1000 Trwałość mechaniczna Napęd: Silnikowy Ręczny Masa [kg]: Odłącznika Odłącznika z uziemnikiem Odłącznika z 2 uziemnikami

4 ZPAEiI ELTOM zastrzega reserves the sobie right prawo to make wprowadzania changes resulting zmian wynikających from technological z postępu progress. technicznego.

5 Napęd do odłącznika: Napęd silnikowy typu NSO 110 przeznaczony jest do zamykania i otwierania odłączników z uziemnikami napowietrznymi wysokiego napięcia, których kąt obrotu do przestawienia wynosi 192, a moment oporowy przy zamykaniu i otwieraniu nie przekracza 800 Nm. Napęd jest przystosowany do współpracy z odłącznikami i uziemnikami 72,5 110 kv i 220 kv. Stanowi idealny zamiennik dla napędów ręcznych lub pneumatycznych. Zalety: prosta budowa duży moment obrotowy, umożliwiający łatwe manewrowanie jedno i trójbiegunowymi zestawami odłączników w najtrudniejszych warunkach klimatycznych wszechstronne wyposażenie elektryczne w urządzenia pomocnicze i sterujące z obwodowym łącznikiem sygnalizacyjnym możliwość realizacji zdalnego sterowania blokady elektrycznej napędu toru głównego i noży uziemiających zabezpieczenie antykorozyjne obudowy poprzez wykonanie obudowy z blachy aluminiowej i malowanie ZPAEiI ELTOM reserves zastrzega the sobie right prawo to make wprowadzania changes resulting zmian wynikających from technological z postępu progress. technicznego.

6 Warunki pracy: Napędy mogą być instalowane w rozdzielniach napowietrznych w następujących warunkach otoczenia: PARAMETR Temperatura Wilgotność powietrza Wysokość nad poziomem morza Prędkość wiatru WARTOŚĆ od 223 do 313 K (od -40 do +40 C) do 100% przy temp. 293 K (20 C) do 1000 m do 30 m/s Dane techniczne: PARAMETR Napięcie znamionowe/ prąd znamionowy: Silnik klatkowy Silnik prądu stałego Cewka stycznika kontroli napięcia zasilającego silnik Grzejnik Cewka stycznika Blokada elektromagnetyczna Moc znamionowa: Silnik klatkowy Silnik prądu stałego Cewka stycznika Grzejnik Cewka elektromagnesu blokującego Moment na wale: Znamionowy WARTOŚĆ 3 x 400 VAC 1,9 A 220 VDC 4 A 750 W 550 W 7 W 25 W 7 W 400 VAC/ 220 VDC 230 VAC/ 220 VDC 230 VAC / 220 VDC 220 VAC/ 220 VDC 400/550/950 Nm Maksymalny 550/850/1550 Nm Czas przestawienia łącznika wysokonapięciowego 5 s.; 10 s.; 15 s. Liczba obrotów manewrowania ręcznego 100 Kąt obrotu wału głównego do 192 Znamionowa zdolność łączeniowa łącznika pomocniczego AC 230V; 5 A DC 220V; 0,25 A Stopień ochrony obudowy IP 54 Masa napędu silnikowego Znamionowa trwałość mechaniczna 51 kg 2000 cykli
