Szczegółowy opis przedmiotu zamówienia w postępowaniu prowadzonym w trybie przetargu nieograniczonego na:

Transkrypt

1 MAGAZYN NR 1 DWUSTRONNE REGAŁY JEZDNE NA ARCHIWALIA 1. Wymiary regałów: maks. wysokość 2260 mm Wymagana ilość metrów bieżących półki użytkowej: 80 m.b. 2. Wszystkie blachy stalowe użyte do wykonania regałów muszą być ocynkowane w procesie galwanizacji i pomalowane lakierem proszkowym utwardzonym wypalaniem w piecu i odpornym na ścieranie. 3. Konstrukcja ścian bocznych regałów: Ściany boczne regałów o konstrukcji ramowej wykonane z trzech słupków pionowych posiadających podwójną pionową perforację na każdym słupku, pozwalająca wprowadzić mocowania utrzymujące półki. 4. Konstrukcja półki: Półki wykonane z blachy stalowej. Grubość półki mm. Dłuższe krawędzie trzykrotnie gięte, krótsze krawędzie dwukrotnie gięte. Nachodzące na siebie od spodu półki zagięte krawędzie połączone ze sobą w sposób trwały nierozerwalny (wyklucza się połączenie poprzez zgrzewanie). Wierzchnia półka skręcona na stałe zwiększająca sztywność regału (nie liczona do powierzchni użytkowej regału). Obciążenie każdej półki min. 65 kg. Pomiędzy dwiema półkami na jednym poziomie użytkowym wymagane jest zastosowanie tylnego ogranicznika przesuwu montowanego do półki. 5. Konstrukcja torów jezdnych: Szyny w regałach jezdnych wykonane ze stali zimnowalcowanej, ocynkowanej. Minimalne rozmiary szyn: szerokość 70 mm, wysokość 15 mm. Szyny powinny posiadać wyprofilowanie bieżni do prowadzenia koła odpowiadające wklęsłej powierzchni wieńca koła prowadzącego. 6. Konstrukcja części jezdnej regałów: Podstawy jezdne regałów powinny być wykonane ze stalowej blachy. Wymagana grubość blachy wynosi min. 2,0mm. Podstawy regałów jezdnych muszą być pomalowane lakierem 1

2 proszkowym, malowanie powinno odbywać się po wykonaniu wszystkich otworów technologicznych i elementów mocujących. Podstawy regałów muszą być wykonane z dwóch belek głównych oraz belek poprzecznych. Wymagane jest zainstalowanie w podstawach jezdnych elementów konstrukcyjnych zabezpieczających regał przed wywróceniem. Ze względu na prawidłowe rozłożenie nacisków kół na szynę, minimalna grubość kół w podstawach jezdnych powinna wynosić 30 mm, a średnica 150 mm. 7. Konstrukcja mechanizmu napędowego: Należy zastosować napęd łańcuchowo-kołowy z odpowiednio dobraną przekładnią redukcyjną. Przesuw regału winien odbywać się poprzez trójramienną korbę. Korba winna być stalowa, natomiast sam uchwyt korby - z materiału, który zapobiega przed poślizgiem dłoni na uchwycie podczas obrotu korby. Długość ramienia korby powinna zapewniać bezproblemową obsługę przez pracownika obsługi. Przeniesienie siły napędu winien następować od korby poprzez przekładnię łańcuchową na stalowy wał napędowy zakończony kołem zębatym. Wał napędowy musi znajdować się w środkowej części wózka jezdnego. Nie dopuszcza się łączenia wałka napędowego z wałkami kół jezdnych lub prowadzących. 8. Wymagania dotyczące bezpieczeństwa: W celu zapewnienia odpowiedniej stabilności regału wymaga się zastosowania stężeń krzyżowych. Przy każdej podstawie regału muszą występować odboje dystansowe o szerokości 30 mm, zabezpieczające sąsiedni regał przed uderzeniem i stanowiące ochronę przed zgnieceniem dłoni pracownika obsługującego regał. Regały muszą posiadać: Atest klasyfikacji ogniowej w zakresie niepalności; Atest higieniczny wydany przez Państwowy Zakład Higieny; Badania statyczne półek wystawione przez uprawnioną do tego instytucję. SZAFA NA KARTY INDEKSOWE 1.Wymiary szafy: Szerokość i wysokość szafy ograniczone wnęką, w której będzie się ona znajdować, o wymiarach: szerokość: 2200 mm wysokość: 1200 mm; Tolerancja wymiaru szerokości i wysokości: 30mm; 2

3 Wnęka ma głębokość 290 mm, znajduje się 150mm nad poziomem posadzki.; Minimalna głębokość szuflad i półek: 350 mm. 2.Wszystkie blachy stalowe użyte do wykonania szafy muszą być ocynkowane w procesie galwanizacji i pomalowane lakierem proszkowym utwardzonym wypalaniem w piecu i odpornym na ścieranie. 3. Szafa podzielona na 3 części: a) szuflady na karty indeksowe min. 16 szuflad przystosowanych do skatalogowania kart o wymiarach: szerokość 168 mm, wysokość 140 mm; b) szuflady na karty indeksowe min.70 szuflad przystosowanych do skatalogowania kart o wymiarach: szerokość 135mm, wysokość 120 mm c) niewykorzystana na szuflady przestrzeń winna być przeznaczona na półki na dokumentację muzealną. 4. Korpus szafy oraz szuflady winny być wykonane z blachy stalowej o grubości 0,8-1,0 mm. 5. Obciążenie szuflad maks. 20 kg. 6. Szuflady winny być wykonane w sposób eliminujący szczeliny (prześwity) w miejscach gięcia od strony wewnętrznej szuflad. 7. Szuflady winny być poruszane na prowadnicach ślizgowych z możliwością swobodnego wyjęcia szuflady i zabezpieczone przed przypadkowym wypadnięciem. 8. Każda szuflada na ściance frontowej winna być zaopatrzona w szyldzik opisowy. 9. W związku z tym, iż szafka nie będzie opierać się w całości na dnie wnęki, wymagane jest ze względów bezpieczeństwa - przymocowanie ścian szafki do ścian wnęki. 10. Półka jezdna przydatna do odkładania wyjętych szufladek, min. głębokość blatu: 30 cm. 11. Dłuższe boki szuflad obniżone do 1/4 wysokości w celu wygodnego dostępu do kart. 3

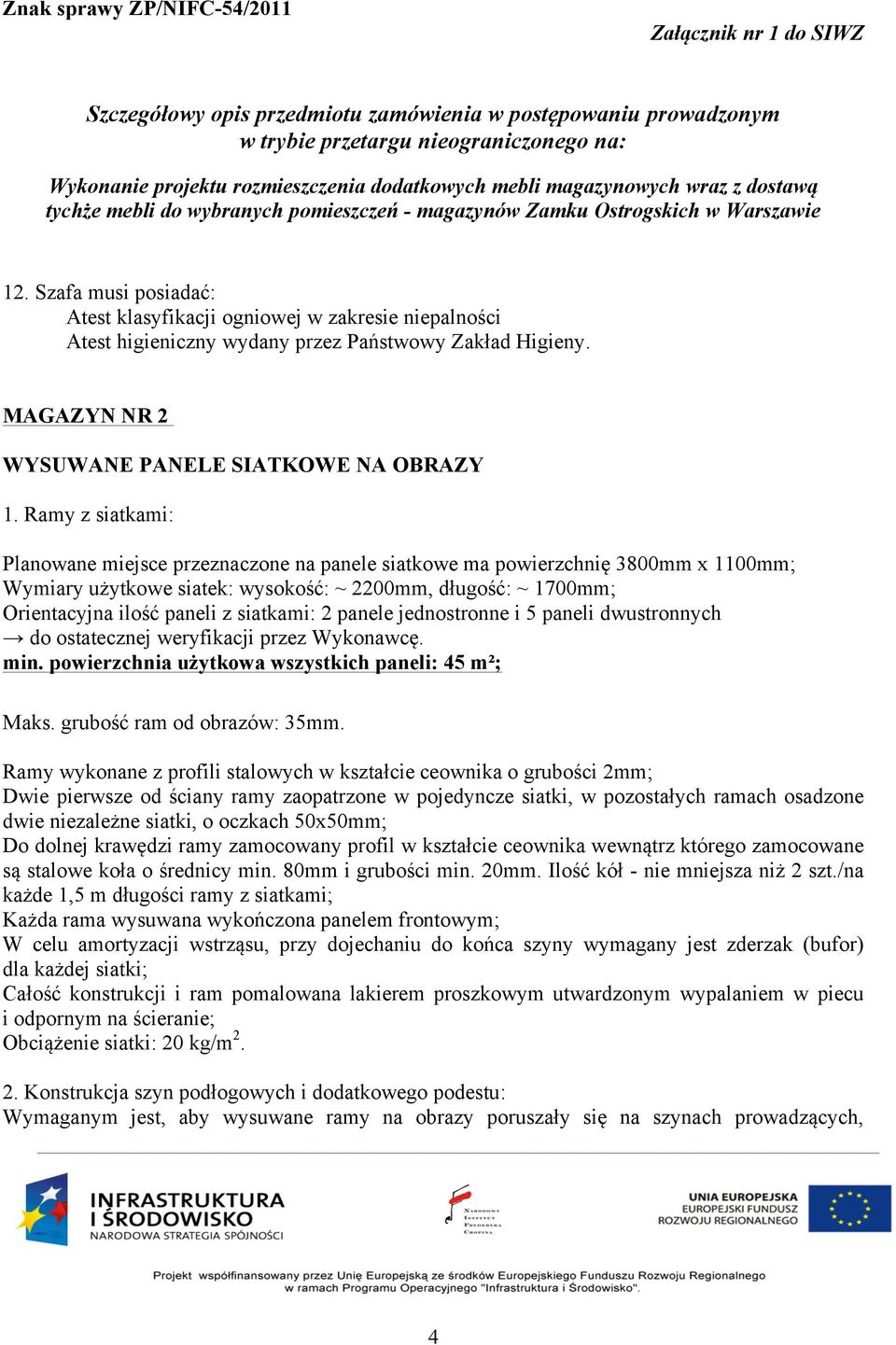

4 12. Szafa musi posiadać: Atest klasyfikacji ogniowej w zakresie niepalności Atest higieniczny wydany przez Państwowy Zakład Higieny. MAGAZYN NR 2 WYSUWANE PANELE SIATKOWE NA OBRAZY 1. Ramy z siatkami: Planowane miejsce przeznaczone na panele siatkowe ma powierzchnię 3800mm x 1100mm; Wymiary użytkowe siatek: wysokość: ~ 2200mm, długość: ~ 1700mm; Orientacyjna ilość paneli z siatkami: 2 panele jednostronne i 5 paneli dwustronnych do ostatecznej weryfikacji przez Wykonawcę. min. powierzchnia użytkowa wszystkich paneli: 45 m²; Maks. grubość ram od obrazów: 35mm. Ramy wykonane z profili stalowych w kształcie ceownika o grubości 2mm; Dwie pierwsze od ściany ramy zaopatrzone w pojedyncze siatki, w pozostałych ramach osadzone dwie niezależne siatki, o oczkach 50x50mm; Do dolnej krawędzi ramy zamocowany profil w kształcie ceownika wewnątrz którego zamocowane są stalowe koła o średnicy min. 80mm i grubości min. 20mm. Ilość kół - nie mniejsza niż 2 szt./na każde 1,5 m długości ramy z siatkami; Każda rama wysuwana wykończona panelem frontowym; W celu amortyzacji wstrząsu, przy dojechaniu do końca szyny wymagany jest zderzak (bufor) dla każdej siatki; Całość konstrukcji i ram pomalowana lakierem proszkowym utwardzonym wypalaniem w piecu i odpornym na ścieranie; Obciążenie siatki: 20 kg/m Konstrukcja szyn podłogowych i dodatkowego podestu: Wymaganym jest, aby wysuwane ramy na obrazy poruszały się na szynach prowadzących, 4

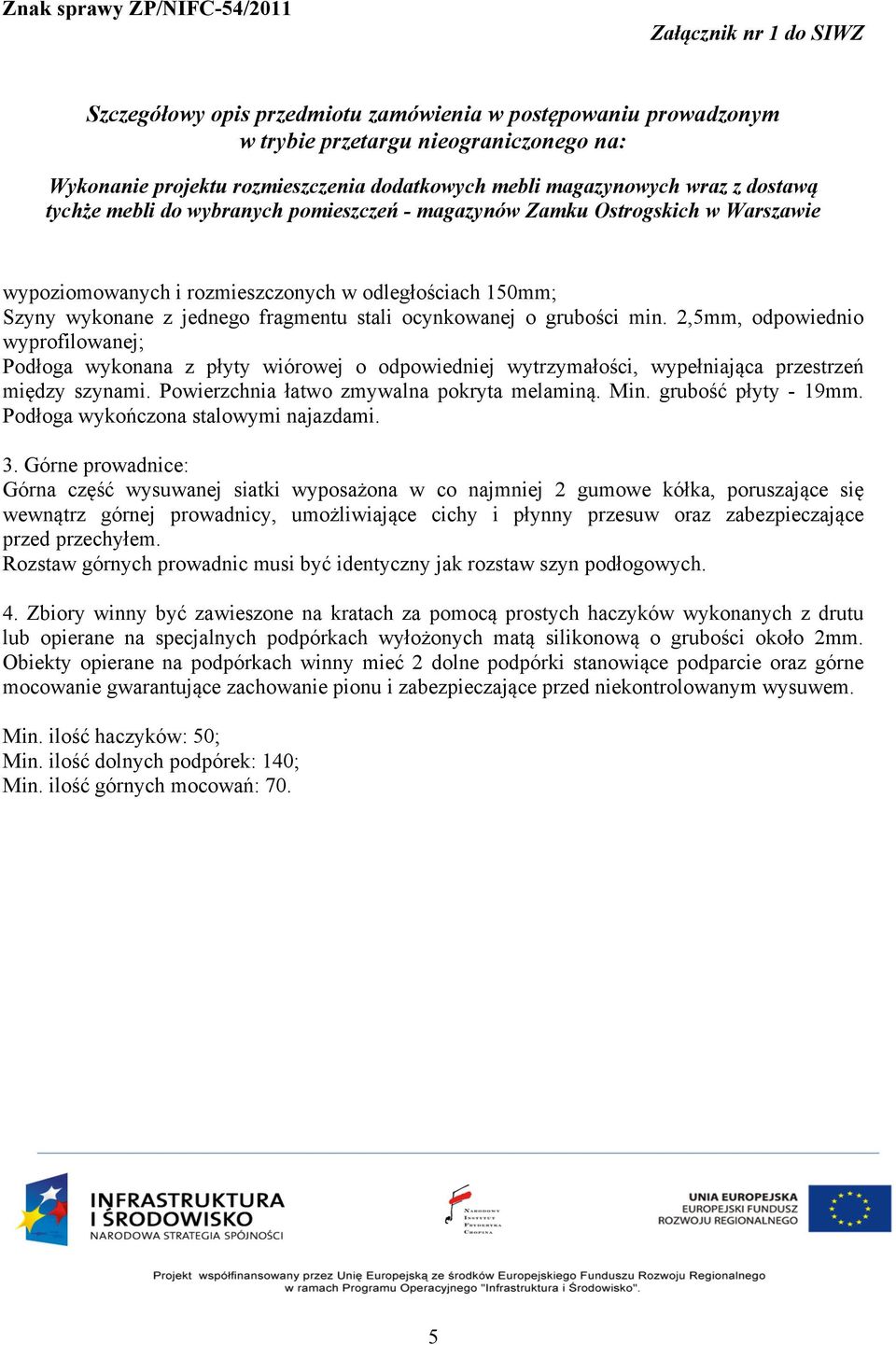

5 wypoziomowanych i rozmieszczonych w odległościach 150mm; Szyny wykonane z jednego fragmentu stali ocynkowanej o grubości min. 2,5mm, odpowiednio wyprofilowanej; Podłoga wykonana z płyty wiórowej o odpowiedniej wytrzymałości, wypełniająca przestrzeń między szynami. Powierzchnia łatwo zmywalna pokryta melaminą. Min. grubość płyty - 19mm. Podłoga wykończona stalowymi najazdami. 3. Górne prowadnice: Górna część wysuwanej siatki wyposażona w co najmniej 2 gumowe kółka, poruszające się wewnątrz górnej prowadnicy, umożliwiające cichy i płynny przesuw oraz zabezpieczające przed przechyłem. Rozstaw górnych prowadnic musi być identyczny jak rozstaw szyn podłogowych. 4. Zbiory winny być zawieszone na kratach za pomocą prostych haczyków wykonanych z drutu lub opierane na specjalnych podpórkach wyłożonych matą silikonową o grubości około 2mm. Obiekty opierane na podpórkach winny mieć 2 dolne podpórki stanowiące podparcie oraz górne mocowanie gwarantujące zachowanie pionu i zabezpieczające przed niekontrolowanym wysuwem. Min. ilość haczyków: 50; Min. ilość dolnych podpórek: 140; Min. ilość górnych mocowań: 70. 5
