Urządzenie dźwigowo - podnośnikowe

Transkrypt

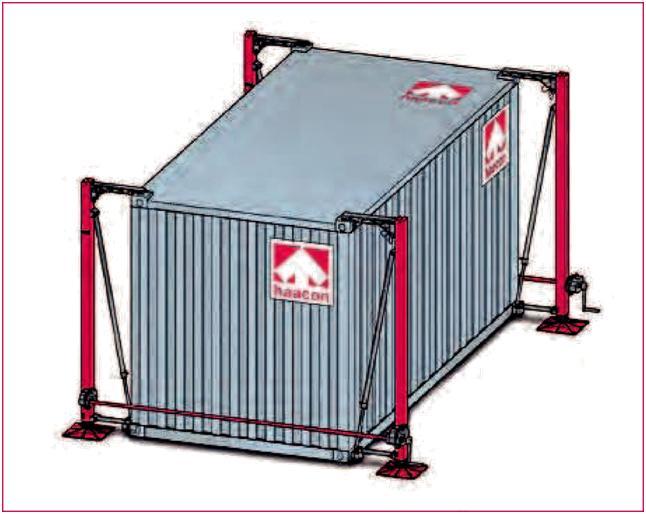

1 Urządzenie dźwigowo - podnośnikowe Urządzenie dźwigowe dla kontenerów, wersja uchylna obrotowa poniżej pozycja urządzenia: transportowa I robocza Urządzenie podnośnikowe, wersja uchylno obrotowa Dopuszczalny całkowity udźwig systemu o 4 podporach wynosi: 20t Dopuszczalny udźwig 1 podpory wynosi 10 t Maks. wysokość podnoszenia: 1750 mm Wysokość podnoszenia przy 1 obrocie korbą: 1,6 mm Maksymalne nachylenie: 2 Temperatura pracy: -33 C bis +50 C Waga zestawu: 650 kg Siła podnosząca (nacisk na korbę): 95 N Montowanie montowania na krótszym lub dłuższym boku kontenera Nie występuje konieczność zdejmowania urządzenia podczas transportu Blokowanie w narożach kontenera ISO Opcjonalnie: napęd elektryczny: 24 VDC, 230 VAC, 400 VAC Opcjonalnie: automatyczne poziomowanie kontenera ±0,1

2 Urządzenie dźwigowo - podnośnikowe Urządzenie dźwigowe dla kontenerów, wersja do zdejmowana Urządzenie podnośnikowe, wersja do zdejmowania Dopuszczalny całkowity udźwig systemu o 4 podporach wynosi: 20 t Dopuszczalny udźwig 1 podpory wynosi 10 t Maks. wysokość podnoszenia: 1750 mm Wysokość podnoszenia przy 1 obrocie korbą: 1,6 mm Maksymalne nachylenie: 2 Temperatura pracy: -33 C bis +50 C Waga zestawu: 570 kg Siła podnosząca (nacisk na korbę): 95 N Montowanie do naroża ISO, do transportu musi być zdjęta Przystosowane do zdejmowania kontenerów z samochodów ciężarowych na ziemię Blokowanie w narożach kontenera ISO Opcjonalnie: napęd elektryczny: 24 VDC, 230 VAC, 400 VAC Opcjonalnie: automatyczne poziomowanie kontenera ±0,1 Opcjonalnie: wyciągarka montażowa, skrzynia transportowa

3 Urządzenie dźwigowo - podnośnikowe Zintegrowane urządzenie podnośnikowe , obrotowouchylne, automatyczne poziomowanie Urządzenie podnośnikowe, wersja obrotowo-uchylna Dopuszczalny całkowity udźwig systemu o 4 podporach wynosi 20t Dopuszczalny udźwig 1 podpory wynosi 10 t Wysokość podnoszenia: 1645 mm (dla kontenera o wysokości 2591 mm) Efektywna wysokość podnoszenia od podłoża 1450 mm Wysokość podnoszenia przy 1 obrocie korbą: 1,6 mm Maksymalne nachylenie: 2 Temperatura pracy: -33 C bis +50 C Waga zestawu: 800 kg Siła podnosząca 100 N ( napęd awaryjny ręczny) Wersja uchylno obrotowa usytuowana wzdłuż kontenera Nie ma potrzeby demontażu systemu podczas transportu Blokowanie w narożach kontenera ISO Napęd elektryczny: 24 VDC, 230 VAC, 400 Automatyczne poziomowanie kontenera ±0,1 Szybkość podnoszenia: ok. 100 mm/min

4 Aby zdjąć kontener z ciężarówki, w pierwszej kolejności należy ustawić podpory urządzenia w pozycji roboczej. W zależności od napędu, prowadnice podpór należy opuścić do płyty fundamentowej ułożonej na podłożu ( ziemi), a następnie podnieść kontener umożliwiając wyjazd ciężarówki. Następnie kontener można opuścić do żądanej wysokości roboczej lub ustawić go na podłożu (na ziemi). Nośność / system 200 kn = 20 t Nośność /podpora 100 kn = 10 t Wysokość podnoszenia mm Maksymalne nachylenie 2 Ciężar 570 kg Siła podnosząca Wysokość podnoszenia przy 1 obrocie Napęd ręczny Napęd elektryczny 95 N 1,59 mm Typ silnika 24 V DC 230 V AC 400 V AC Dane dot. pracy Szybkość podnoszenia (mm/min) Czas podnoszenia ok. 11 min ok. 11 min ok. 11min Dane dot. silnika Pobór prądu 85 A 12 A 8 A Silniki 2 x 700 W 2 x 750 W 2 x 750 W wersja z automatyczne poziomowanie 24VDC 160VDC 160VDC Pobór prądu ok. 72A 16A 10A Silniki 4x350W 4x500W 4x500W Poziomowanie, tolerancja +/- 0,1 +/- 0,1 +/- 0,1

5 Urządzenie podnośnikowe 20t wersja do zdejmowania typ Możliwość zdejmowania kontenerów z wysokości do 1750 mm załadowanych na ciężarówkach. Proste do instalacji Dla kontenerów do wysokości do 2,44 m możliwość przewożenia urządzenia na ścianie bocznej kontenera (opcjonalnie) Temperatura pracy: -33º C do +50º C Opcjonalnie: - Napęd elektryczny: typ silnika: 24 V DC / 230 V AC / 400 V AC - Automatyczne poziomowanie kontenera - Wyciągarka podpór (ułatwiająca montaż)

6 Urządzenie podnośnikowe 20t wersja uchylnie obracana typ Możliwość zdejmowania kontenerów z wysokości do 1750 mm załadowanych na ciężarówkach. Możliwość montowania podpór na krótszym lub dłuższym boku kontenera Nie występuje konieczność zdejmowania podpór do transportu Temperatura pracy: -33º C do +50º C Opcjonalnie: - Napęd elektryczny: typ silnika: 24 V DC / 230 V AC / 400 V AC - Automatyczne poziomowanie kontenera

7 Aby zdjąć kontener z ciężarówki, w pierwszej kolejności należy ustawić podpory urządzenia w pozycji roboczej. W zależności od napędu, prowadnice podpór należy opuścić do płyty fundamentowej ułożonej na podłożu ( ziemi), a następnie podnieść kontener umożliwiając wyjazd ciężarówki. Następnie kontener można opuścić do żądanej wysokości roboczej lub ustawić go na podłożu (na ziemi). Nośność / system 200 kn = 20 t Nośność /podpora 100 kn = 10 t Wysokość podnoszenia mm Maksymalne nachylenie 2 Ciężar 570 kg Siła podnosząca Wysokość podnoszenia przy 1 obrocie Napęd ręczny Napęd elektryczny 95 N 1,59 mm Typ silnika 24 V DC 230 V AC 400 V AC Dane dot. pracy Szybkość podnoszenia (mm/min) Czas podnoszenia ok. 11 min ok. 11 min ok. 11min Dane dot. silnika Pobór prądu 85 A 12 A 8 A Silniki 2 x 700 W 2 x 750 W 2 x 750 W wersja z automatyczne poziomowanie 24VDC 160VDC 160VDC Pobór prądu ok. 72A 16A 10A Silniki 4x350W 4x500W 4x500W Poziomowanie, tolerancja +/- 0,1 +/- 0,1 +/- 0,1
