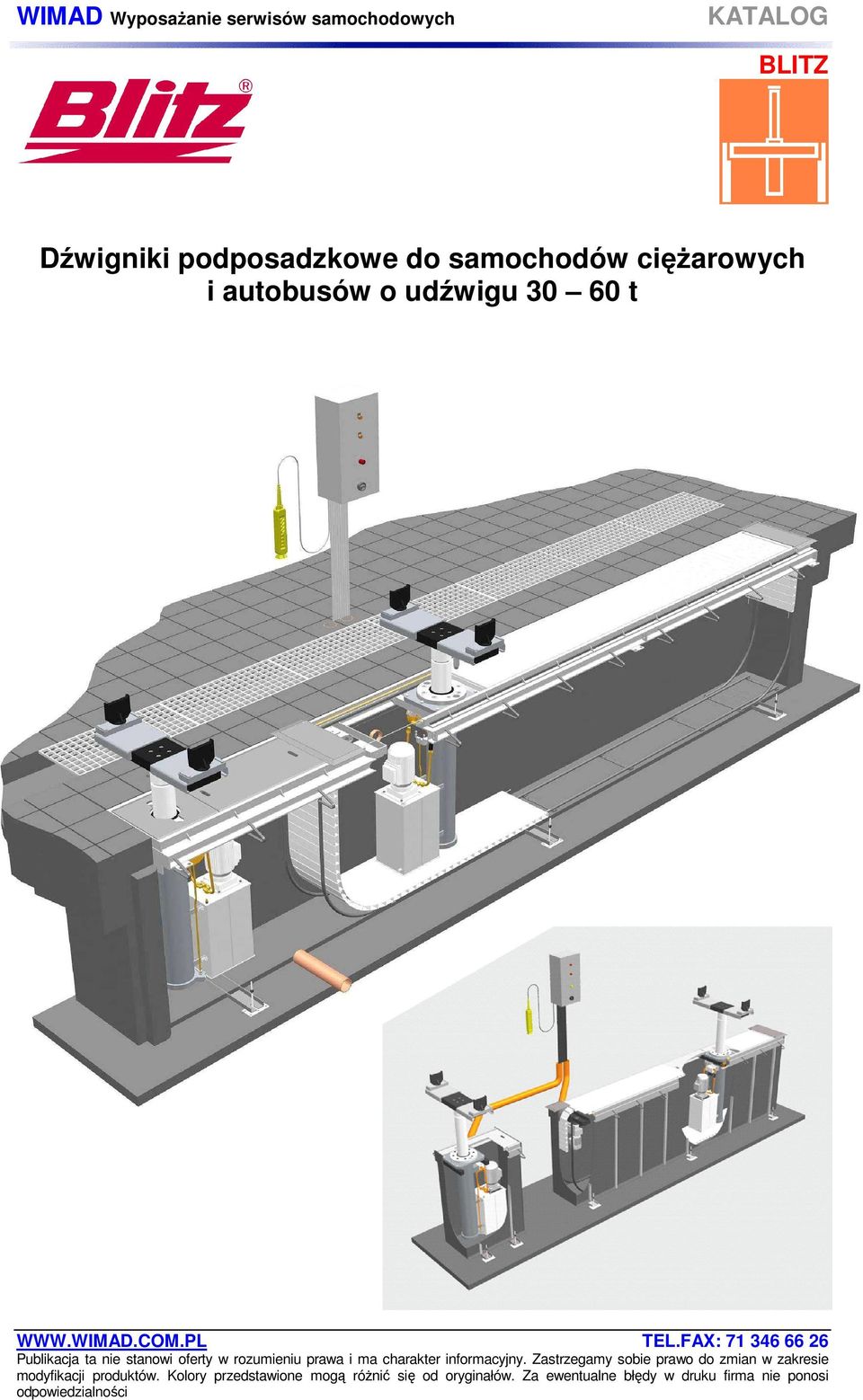

1 Dźwigniki podposadzkowe do samochodów ciężarowych i autobusów o udźwigu t

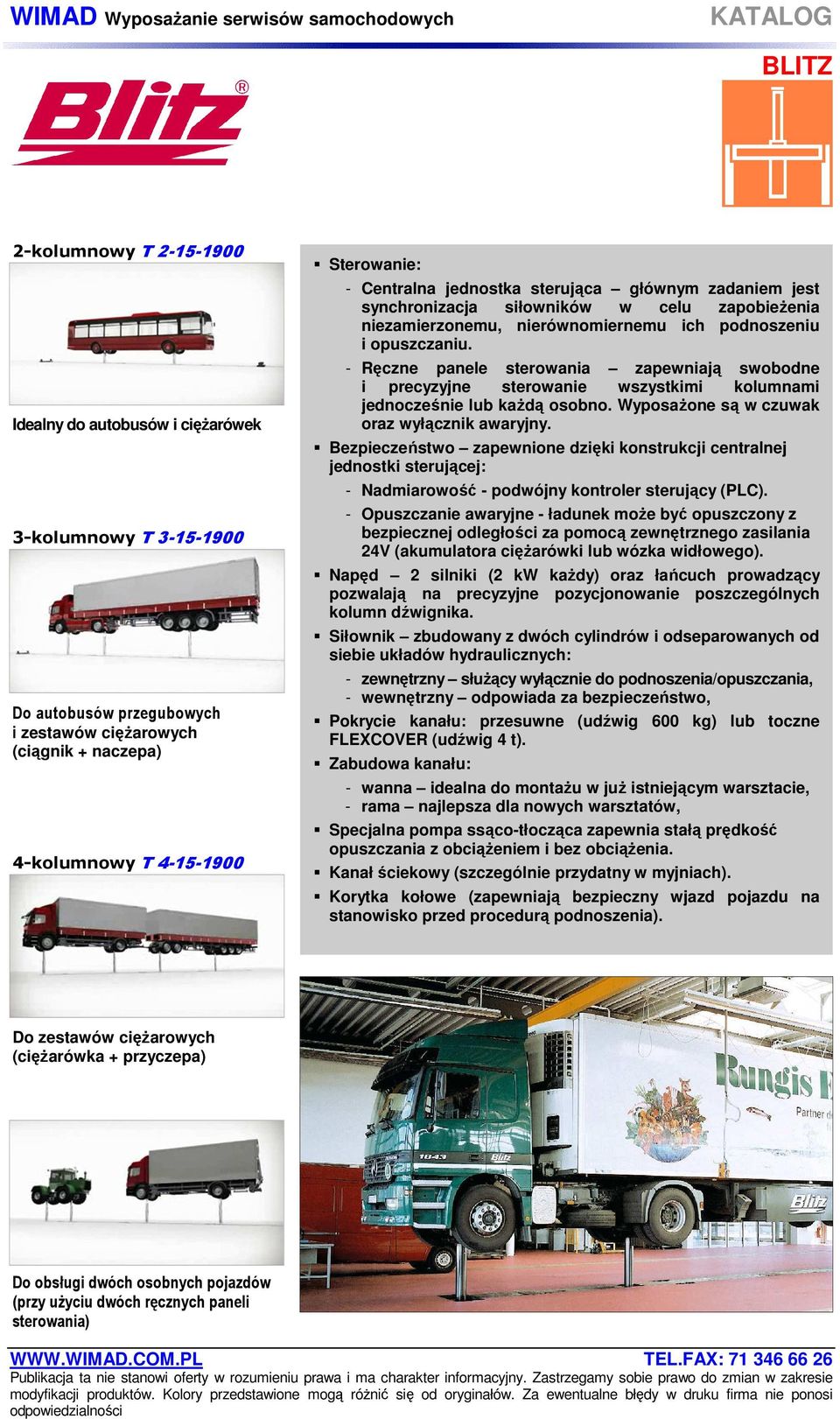

2 2-kolumnowy T Idealny do autobusów i ciężarówek 3-kolumnowy T Do autobusów przegubowych i zestawów ciężarowych (ciągnik + naczepa) 4-kolumnowy T Sterowanie: - Centralna jednostka sterująca głównym zadaniem jest synchronizacja siłowników w celu zapobieżenia niezamierzonemu, nierównomiernemu ich podnoszeniu i opuszczaniu. - Ręczne panele sterowania zapewniają swobodne i precyzyjne sterowanie wszystkimi kolumnami jednocześnie lub każdą osobno. Wyposażone są w czuwak oraz wyłącznik awaryjny. Bezpieczeństwo zapewnione dzięki konstrukcji centralnej jednostki sterującej: - Nadmiarowość - podwójny kontroler sterujący (PLC). - Opuszczanie awaryjne - ładunek może być opuszczony z bezpiecznej odległości za pomocą zewnętrznego zasilania 24V (akumulatora ciężarówki lub wózka widłowego). Napęd 2 silniki (2 kw każdy) oraz łańcuch prowadzący pozwalają na precyzyjne pozycjonowanie poszczególnych kolumn dźwignika. Siłownik zbudowany z dwóch cylindrów i odseparowanych od siebie układów hydraulicznych: - zewnętrzny służący wyłącznie do podnoszenia/opuszczania, - wewnętrzny odpowiada za bezpieczeństwo, Pokrycie kanału: przesuwne (udźwig 600 kg) lub toczne FLEXCOVER (udźwig 4 t). Zabudowa kanału: - wanna idealna do montażu w już istniejącym warsztacie, - rama najlepsza dla nowych warsztatów, Specjalna pompa ssąco-tłocząca zapewnia stałą prędkość opuszczania z obciążeniem i bez obciążenia. Kanał ściekowy (szczególnie przydatny w myjniach). Korytka kołowe (zapewniają bezpieczny wjazd pojazdu na stanowisko przed procedurą podnoszenia). Do zestawów ciężarowych (ciężarówka + przyczepa) Do obsługi dwóch osobnych pojazdów (przy użyciu dwóch ręcznych paneli sterowania)

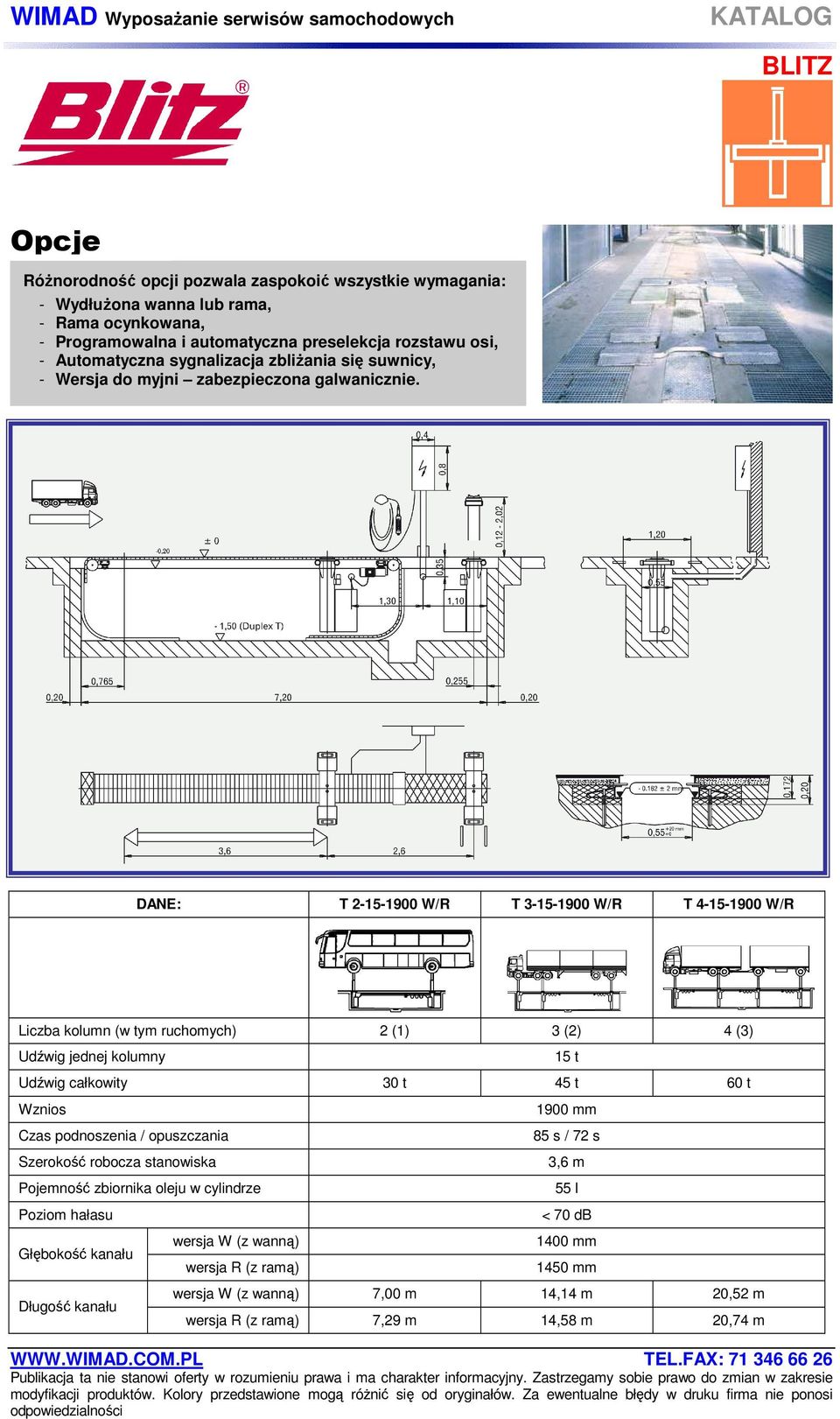

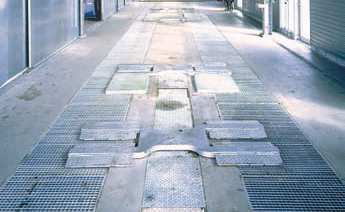

3 Opcje Różnorodność opcji pozwala zaspokoić wszystkie wymagania: - Wydłużona wanna lub rama, - Rama ocynkowana, - Programowalna i automatyczna preselekcja rozstawu osi, - Automatyczna sygnalizacja zbliżania się suwnicy, - Wersja do myjni zabezpieczona galwanicznie. DANE: T W/R T W/R T W/R Liczba kolumn (w tym ruchomych) 2 (1) 3 (2) 4 (3) Udźwig jednej kolumny 15 t Udźwig całkowity 30 t 45 t 60 t Wznios Czas podnoszenia / opuszczania Szerokość robocza stanowiska Pojemność zbiornika oleju w cylindrze 1900 mm 85 s / 72 s 3,6 m 55 l Poziom hałasu Głębokość kanału Długość kanału < 70 db wersja W (z wanną) 1400 mm wersja R (z ramą) 1450 mm wersja W (z wanną) 7,00 m 14,14 m 20,52 m wersja R (z ramą) 7,29 m 14,58 m 20,74 m

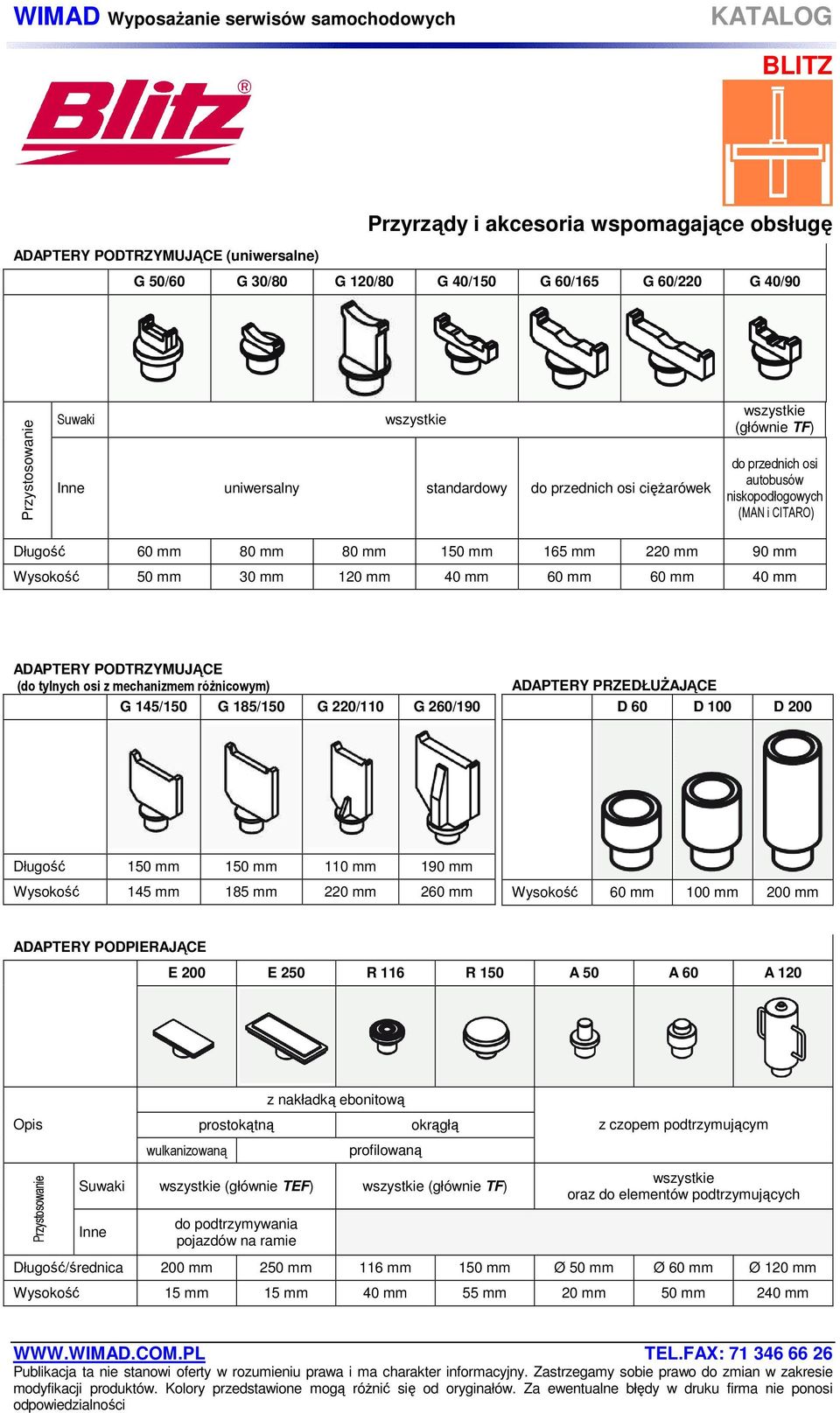

4 Przyrządy i akcesoria wspomagające obsługę ADAPTERY PODTRZYMUJĄCE (uniwersalne) G 50/60 G 30/80 G 120/80 G 40/150 G 60/165 G 60/220 G 40/90 Przystosowanie Suwaki wszystkie Inne uniwersalny standardowy do przednich osi ciężarówek wszystkie (głównie TF) do przednich osi autobusów niskopodłogowych (MAN i CITARO) Długość 60 mm 80 mm 80 mm 150 mm 165 mm 220 mm 90 mm Wysokość 50 mm 30 mm 120 mm 40 mm 60 mm 60 mm 40 mm ADAPTERY PODTRZYMUJĄCE (do tylnych osi z mechanizmem różnicowym) G 145/150 G 185/150 G 220/110 G 260/190 ADAPTERY PRZEDŁUŻAJĄCE D 60 D 100 D 200 Długość 150 mm 150 mm 110 mm 190 mm Wysokość 145 mm 185 mm 220 mm 260 mm Wysokość 60 mm 100 mm 200 mm ADAPTERY PODPIERAJĄCE E 200 E 250 R 116 R 150 A 50 A 60 A 120 z nakładką ebonitową prostokątną okrągłą z czopem podtrzymującym wulkanizowaną profilowaną Przystosowanie Suwaki wszystkie (głównie TEF) wszystkie (głównie TF) Inne do podtrzymywania pojazdów na ramie wszystkie oraz do elementów podtrzymujących Długość/średnica 200 mm 250 mm 116 mm 150 mm Ø 50 mm Ø 60 mm Ø 120 mm Wysokość 15 mm 15 mm 40 mm 55 mm 20 mm 50 mm 240 mm

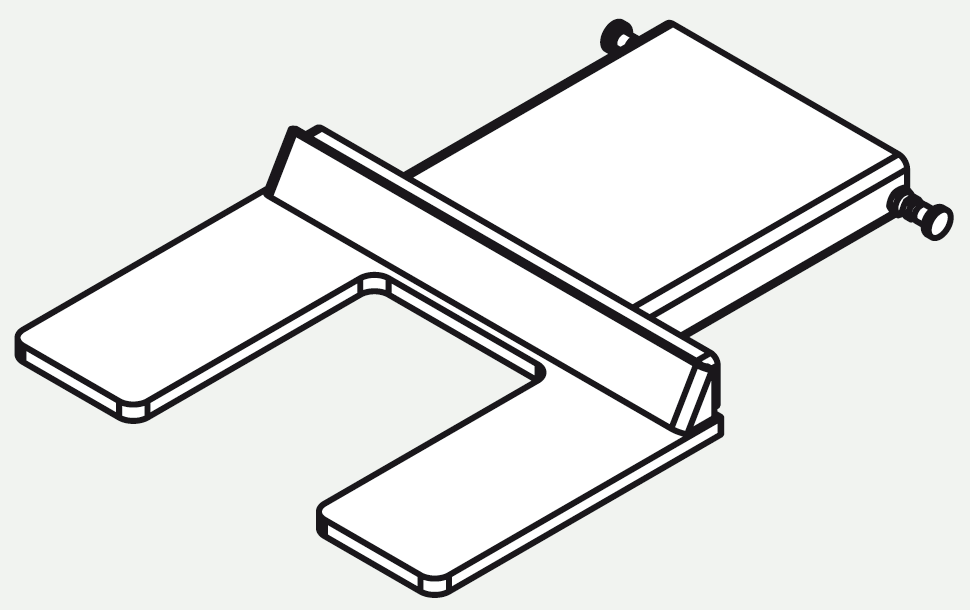

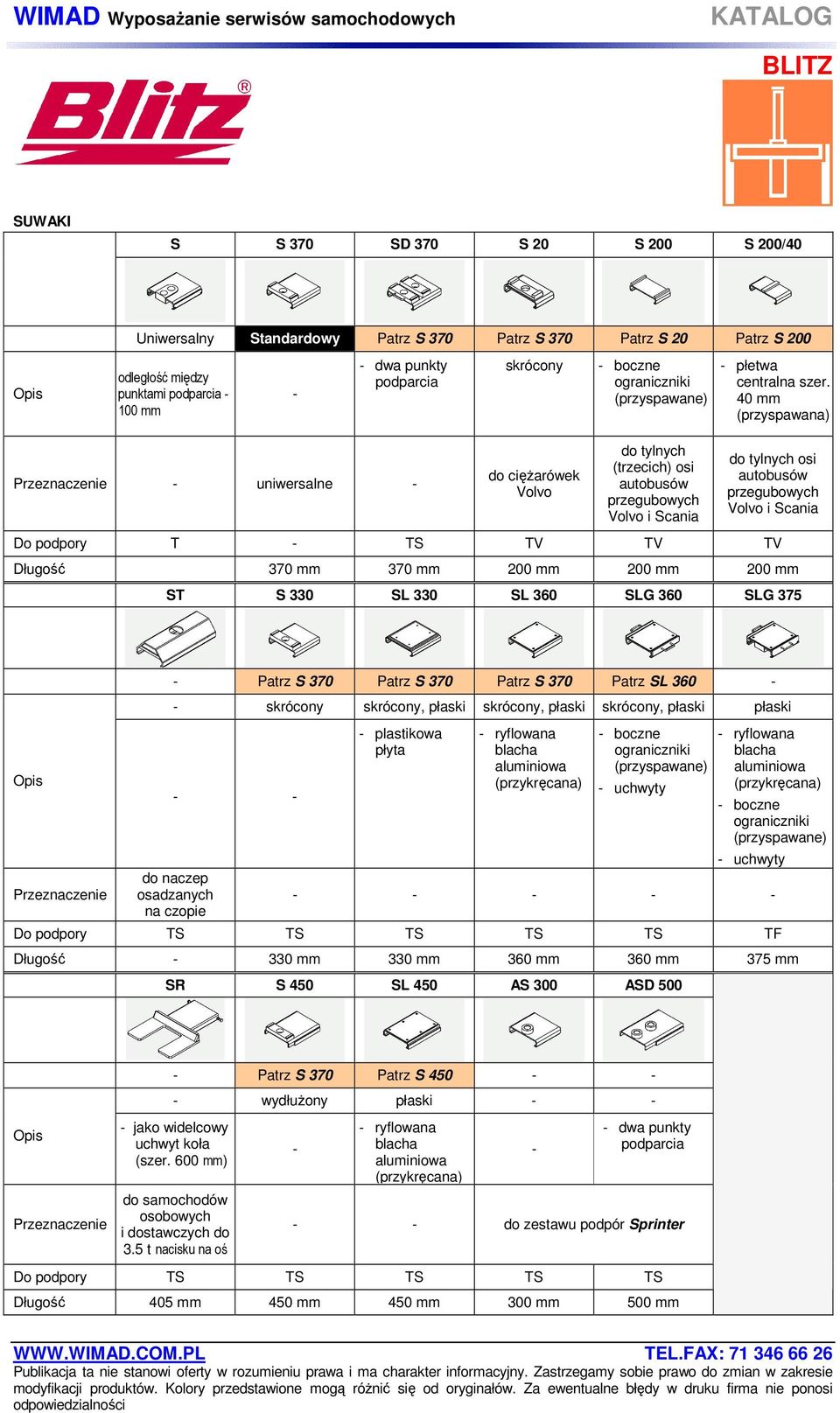

5 SUWAKI S S 370 SD 370 S 20 S 200 S 200/40 Uniwersalny Standardowy Patrz S 370 Patrz S 370 Patrz S 20 Patrz S 200 odległość między punktami podparcia mm - - dwa punkty podparcia skrócony - boczne ograniczniki (przyspawane) - płetwa centralna szer. 40 mm (przyspawana) Przeznaczenie - uniwersalne - do ciężarówek Volvo do tylnych (trzecich) osi autobusów przegubowych Volvo i Scania do tylnych osi autobusów przegubowych Volvo i Scania Do podpory T - TS TV TV TV Długość 370 mm 370 mm 200 mm 200 mm 200 mm ST S 330 SL 330 SL 360 SLG 360 SLG 375 Przeznaczenie - Patrz S 370 Patrz S 370 Patrz S 370 Patrz SL skrócony skrócony, płaski skrócony, płaski skrócony, płaski płaski - - do naczep osadzanych na czopie - plastikowa płyta - ryflowana blacha aluminiowa (przykręcana) - boczne ograniczniki (przyspawane) - uchwyty - ryflowana blacha aluminiowa (przykręcana) - boczne ograniczniki (przyspawane) - uchwyty Do podpory TS TS TS TS TS TF Długość mm 330 mm 360 mm 360 mm 375 mm SR S 450 SL 450 AS 300 ASD 500 Przeznaczenie - Patrz S 370 Patrz S wydłużony płaski jako widelcowy uchwyt koła (szer. 600 mm) do samochodów osobowych i dostawczych do 3.5 t nacisku na oś - - ryflowana blacha aluminiowa (przykręcana) - - dwa punkty podparcia - - do zestawu podpór Sprinter Do podpory TS TS TS TS TS Długość 405 mm 450 mm 450 mm 300 mm 500 mm

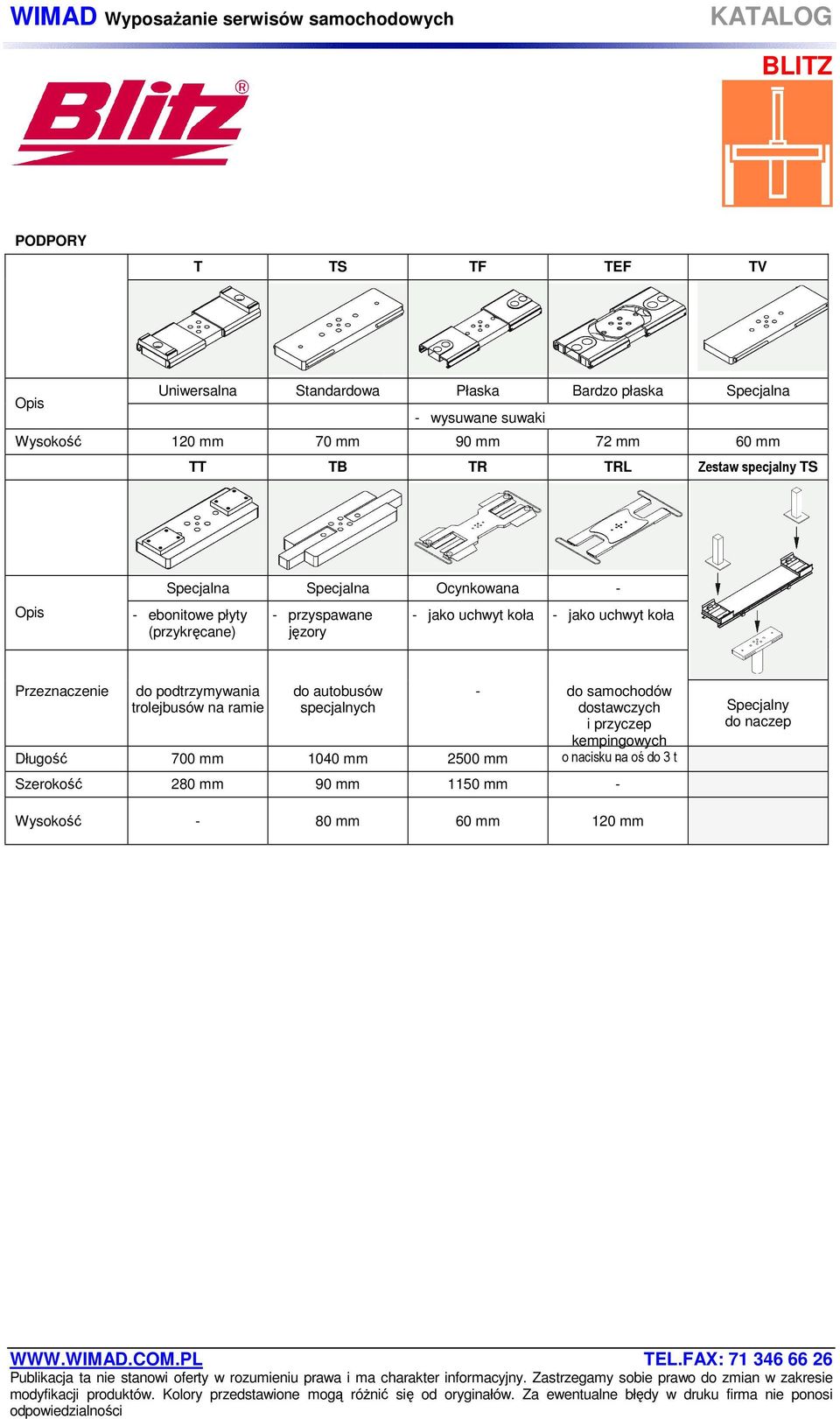

6 PODPORY T TS TF TEF TV Uniwersalna Standardowa Płaska Bardzo płaska Specjalna - wysuwane suwaki Wysokość 120 mm 70 mm 90 mm 72 mm 60 mm TT TB TR TRL Zestaw specjalny TS Specjalna Specjalna Ocynkowana - - ebonitowe płyty (przykręcane) - przyspawane jęzory - jako uchwyt koła - jako uchwyt koła Przeznaczenie do podtrzymywania trolejbusów na ramie do autobusów specjalnych - do samochodów dostawczych i przyczep kempingowych o nacisku na oś do 3 t Długość 700 mm 1040 mm 2500 mm - Szerokość 280 mm 90 mm 1150 mm - Specjalny do naczep Wysokość - 80 mm 60 mm 120 mm

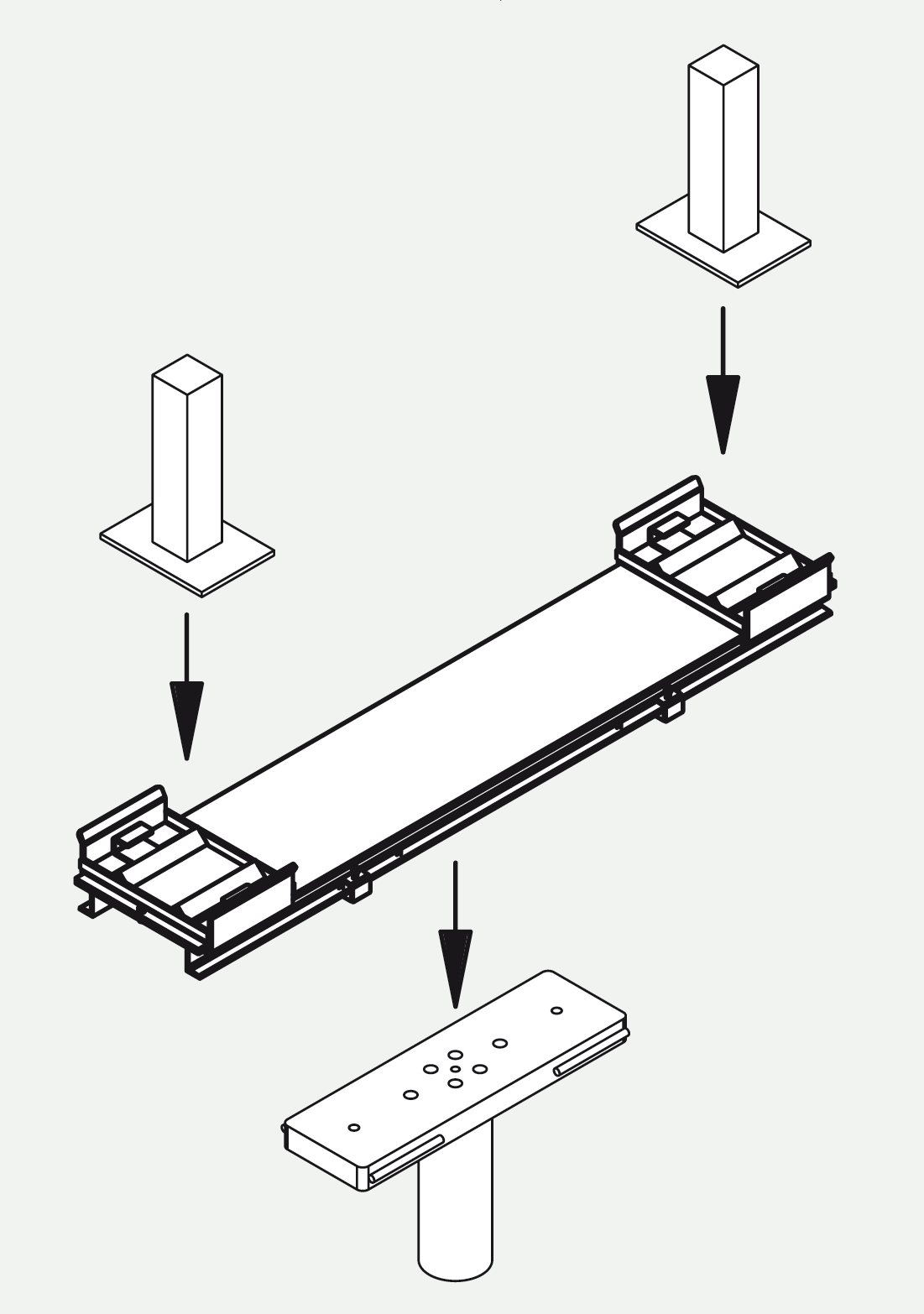

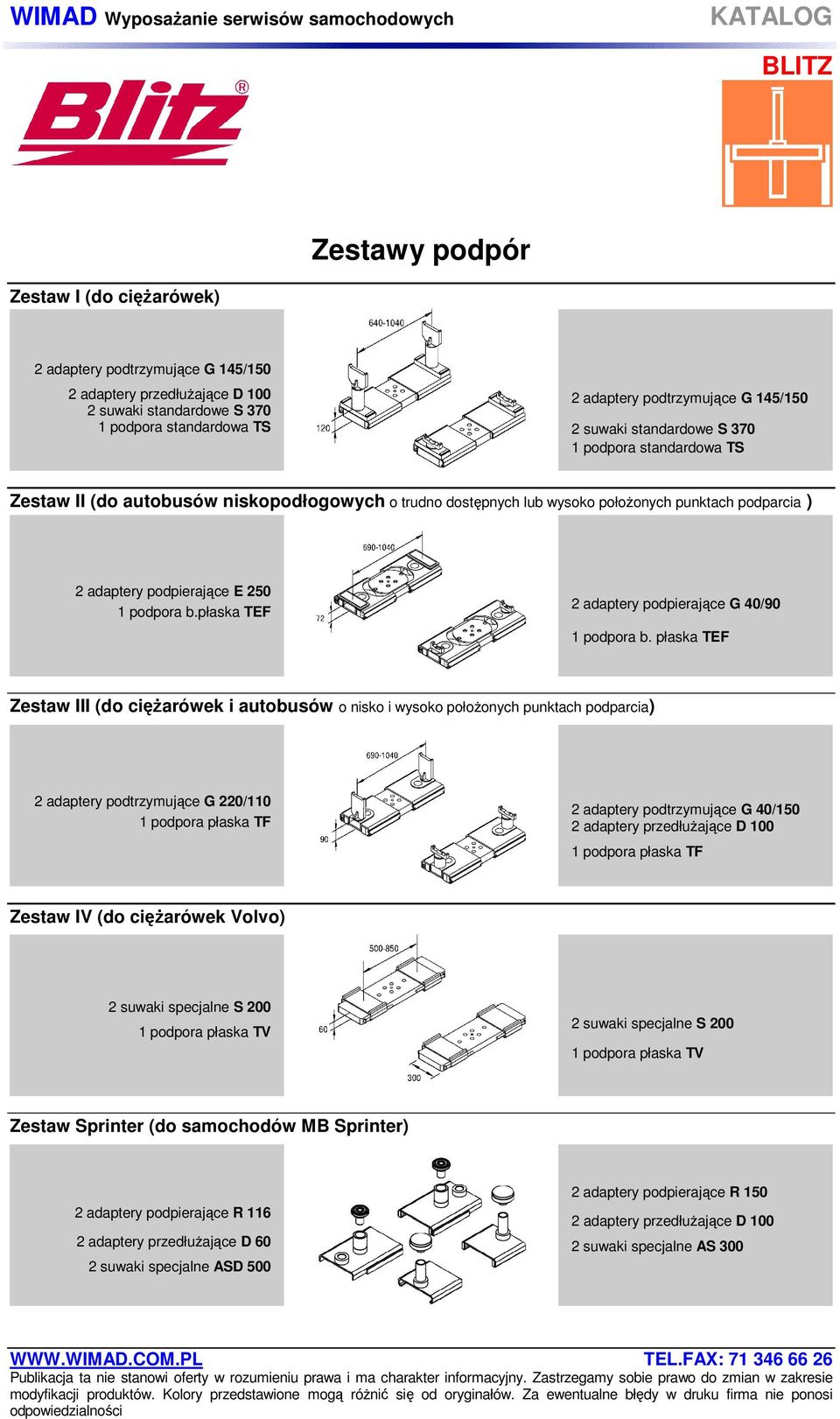

7 Zestawy podpór Zestaw I (do ciężarówek) 2 adaptery podtrzymujące G 145/150 2 adaptery przedłużające D suwaki standardowe S podpora standardowa TS 2 adaptery podtrzymujące G 145/150 2 suwaki standardowe S podpora standardowa TS Zestaw II (do autobusów niskopodłogowych o trudno dostępnych lub wysoko położonych punktach podparcia ) 2 adaptery podpierające E podpora b.płaska TEF 2 adaptery podpierające G 40/90 1 podpora b. płaska TEF Zestaw III (do ciężarówek i autobusów o nisko i wysoko położonych punktach podparcia) 2 adaptery podtrzymujące G 220/110 1 podpora płaska TF 2 adaptery podtrzymujące G 40/150 2 adaptery przedłużające D podpora płaska TF Zestaw IV (do ciężarówek Volvo) 2 suwaki specjalne S podpora płaska TV 2 suwaki specjalne S podpora płaska TV Zestaw Sprinter (do samochodów MB Sprinter) 2 adaptery podpierające R adaptery przedłużające D 60 2 suwaki specjalne ASD adaptery podpierające R adaptery przedłużające D suwaki specjalne AS 300
