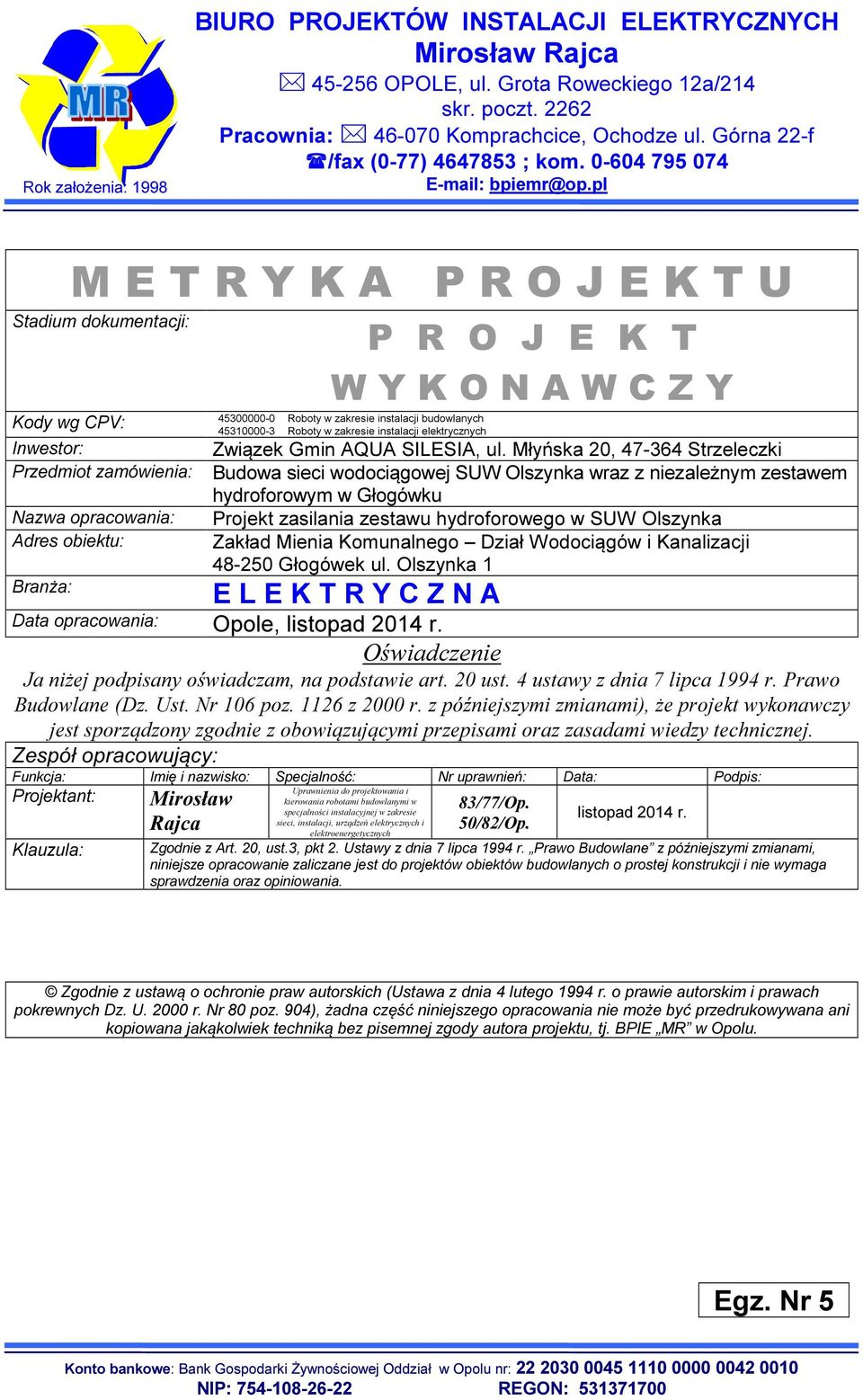

1 Rok założenia: 1998 BURO PROJEKTÓW NSTALACJ ELEKTRYCZNYCH OPOLE, ul. Grota Roweckiego 12a/214 skr. poczt Pracownia: Komprachcice, Ochodze ul. Górna 22-f /fax (0-77) ; kom bpiemr@op.pl M E T R Y K A P R O J E K T U Stadium dokumentacji: P R O J E K T W Y K O N A W C Z Y Kody wg CPV: nwestor: Przedmiot zamówienia: Nazwa opracowania: Adres obiektu: Branża: Roboty w zakresie instalacji budowlanych Roboty w zakresie instalacji elektrycznych Związek Gmin AQUA SLESA, ul. Młyńska 20, Strzeleczki Budowa sieci wodociągowej SUW Olszynka wraz z niezależnym zestawem hydroforowym w Głogówku Zakład Mienia Komunalnego Dział Wodociągów i Kanalizacji Głogówek ul. Olszynka 1 E L E K T R Y C Z N A Data opracowania: Opole, listopad 2014 r. Oświadczenie Ja niżej podpisany oświadczam, na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. Ust. Nr 106 poz z 2000 r. z późniejszymi zmianami), że projekt wykonawczy jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Zespół opracowujący: Funkcja: mię i nazwisko: Specjalność: Nr uprawnień: Data: Podpis: Projektant: 83/77/Op. listopad 2014 r. 50/82/Op. Klauzula: Mirosław Rajca Uprawnienia do projektowania i kierowania robotami budowlanymi w specjalności instalacyjnej w zakresie sieci, instalacji, urządzeń elektrycznych i elektroenergetycznych Zgodnie z Art. 20, ust.3, pkt 2. Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane z późniejszymi zmianami, niniejsze opracowanie zaliczane jest do projektów obiektów budowlanych o prostej konstrukcji i nie wymaga sprawdzenia oraz opiniowania. Zgodnie z ustawą o ochronie praw autorskich (Ustawa z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych Dz. U r. Nr 80 poz. 904), żadna część niniejszego opracowania nie może być przedrukowywana ani kopiowana jakąkolwiek techniką bez pisemnej zgody autora projektu, tj. BPE MR w Opolu. Egz. Nr 5 Konto bankowe: Bank Gospodarki Żywnościowej Oddział w Opolu nr: NP: REGON:

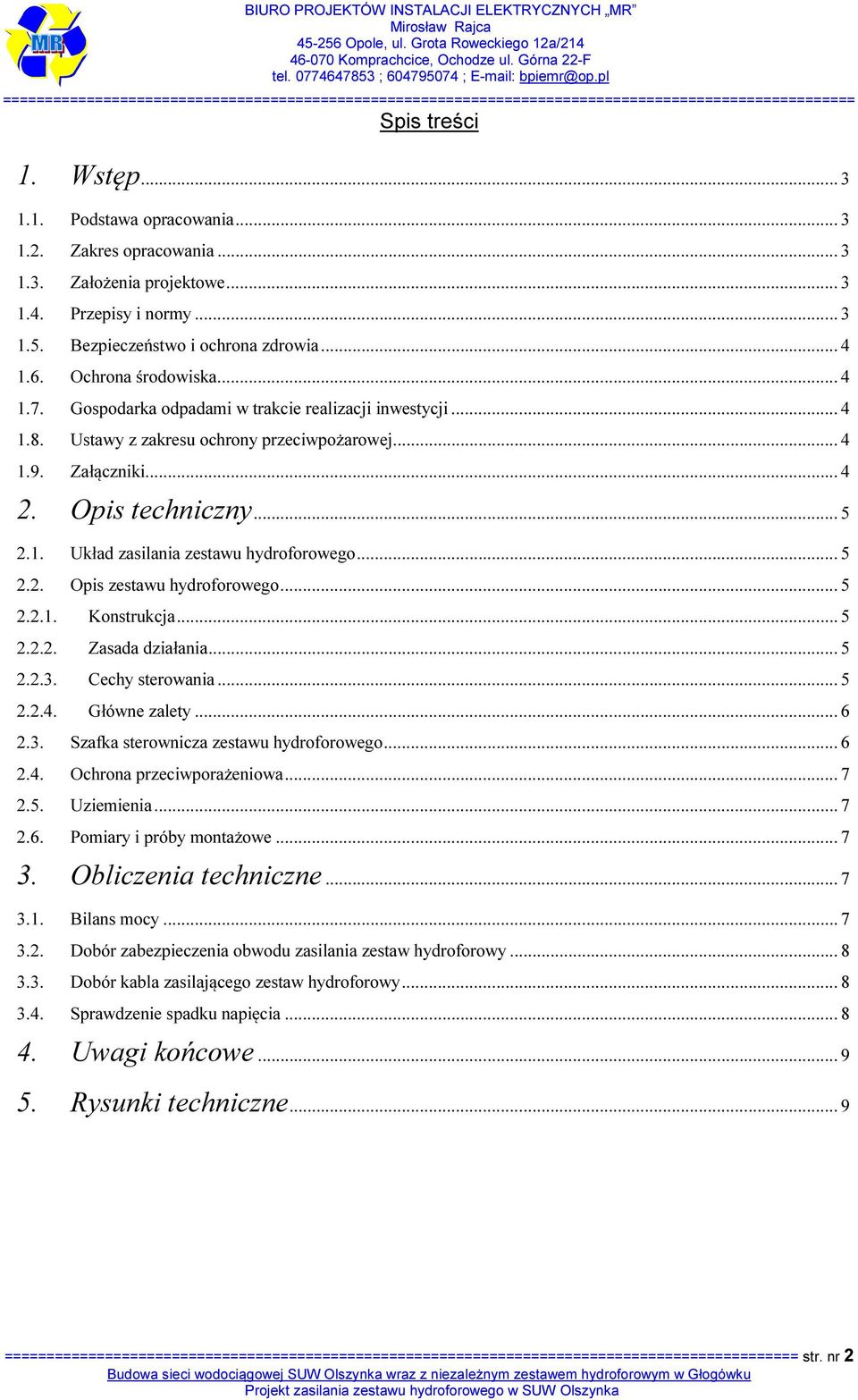

2 Spis treści 1. Wstęp Podstawa opracowania Zakres opracowania Założenia projektowe Przepisy i normy Bezpieczeństwo i ochrona zdrowia Ochrona środowiska Gospodarka odpadami w trakcie realizacji inwestycji Ustawy z zakresu ochrony przeciwpożarowej Załączniki Opis techniczny Układ zasilania zestawu hydroforowego Opis zestawu hydroforowego Konstrukcja Zasada działania Cechy sterowania Główne zalety Szafka sterownicza zestawu hydroforowego Ochrona przeciwporażeniowa Uziemienia Pomiary i próby montażowe Obliczenia techniczne Bilans mocy Dobór zabezpieczenia obwodu zasilania zestaw hydroforowy Dobór kabla zasilającego zestaw hydroforowy Sprawdzenie spadku napięcia Uwagi końcowe Rysunki techniczne... 9 =============================================================================================== str. nr 2

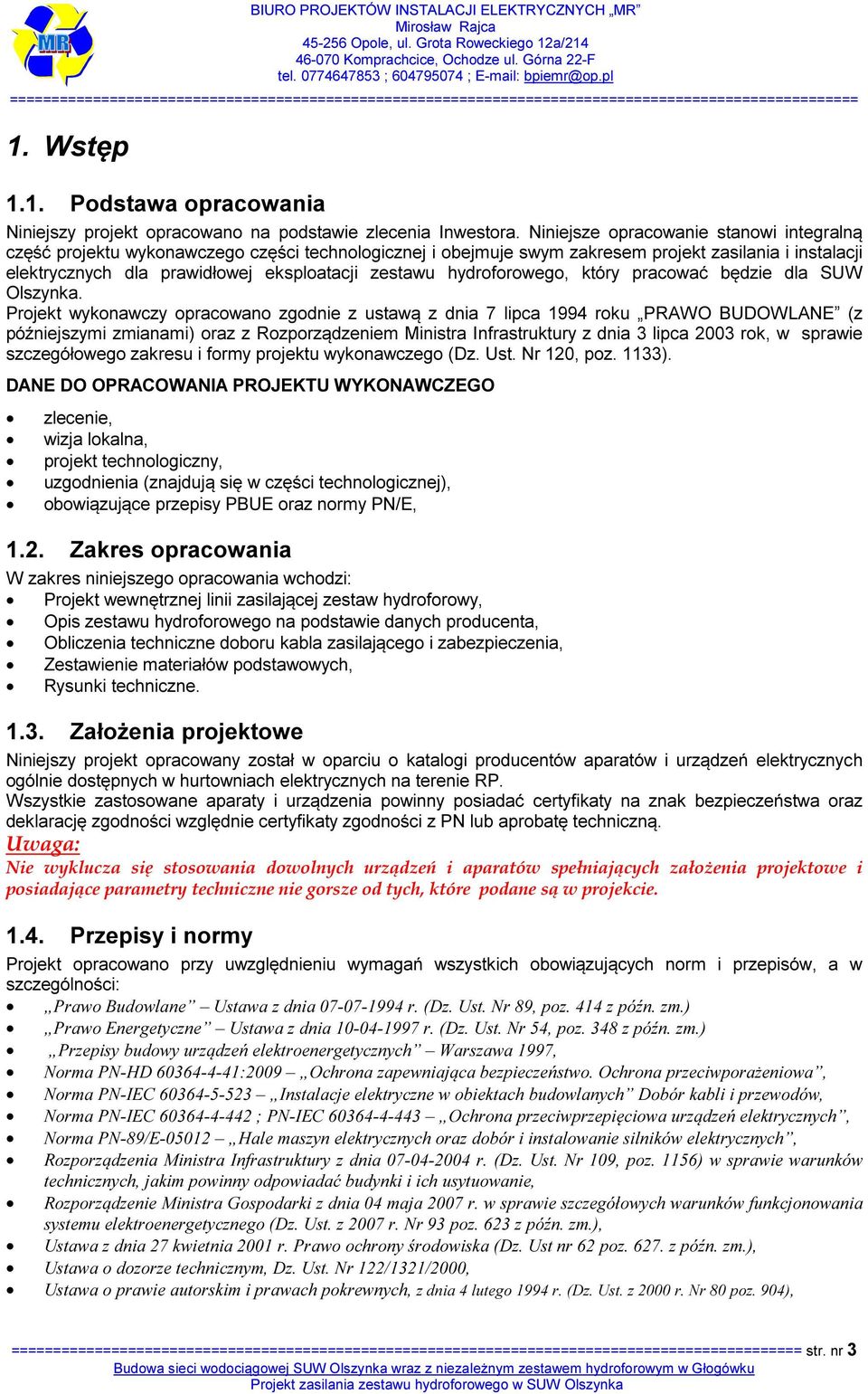

3 1. Wstęp 1.1. Podstawa opracowania BURO PROJEKTÓW NSTALACJ ELEKTRYCZNYCH MR Niniejszy projekt opracowano na podstawie zlecenia nwestora. Niniejsze opracowanie stanowi integralną część projektu wykonawczego części technologicznej i obejmuje swym zakresem projekt zasilania i instalacji elektrycznych dla prawidłowej eksploatacji zestawu hydroforowego, który pracować będzie dla SUW Olszynka. Projekt wykonawczy opracowano zgodnie z ustawą z dnia 7 lipca 1994 roku PRAWO BUDOWLANE (z późniejszymi zmianami) oraz z Rozporządzeniem Ministra nfrastruktury z dnia 3 lipca 2003 rok, w sprawie egółowego zakresu i formy projektu wykonawczego (Dz. Ust. Nr 120, poz. 1133). DANE DO OPRACOWANA PROJEKTU WYKONAWCZEGO zlecenie, wizja lokalna, projekt technologiczny, uzgodnienia (znajdują się w części technologicznej), obowiązujące przepisy PBUE oraz normy PN/E, 1.2. Zakres opracowania W zakres niniejszego opracowania wchodzi: Projekt wewnętrznej linii zasilającej zestaw hydroforowy, Opis zestawu hydroforowego na podstawie danych producenta, Obliczenia techniczne doboru kabla zasilającego i zabezpieczenia, Zestawienie materiałów podstawowych, Rysunki techniczne Założenia projektowe Niniejszy projekt opracowany został w oparciu o katalogi producentów aparatów i urządzeń elektrycznych ogólnie dostępnych w hurtowniach elektrycznych na terenie RP. Wszystkie zastosowane aparaty i urządzenia powinny posiadać certyfikaty na znak bezpieczeństwa oraz deklarację zgodności względnie certyfikaty zgodności z PN lub aprobatę techniczną. Uwaga: Nie wyklucza się stosowania dowolnych urządzeń i aparatów spełniających założenia projektowe i posiadające parametry techniczne nie gorsze od tych, które podane są w projekcie Przepisy i normy Projekt opracowano przy uwzględnieniu wymagań wszystkich obowiązujących norm i przepisów, a w ególności: Prawo Budowlane Ustawa z dnia r. (Dz. Ust. Nr 89, poz. 414 z późn. zm.) Prawo Energetyczne Ustawa z dnia r. (Dz. Ust. Nr 54, poz. 348 z późn. zm.) Przepisy budowy urządzeń elektroenergetycznych Warszawa 1997, Norma PN-HD :2009 Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa, Norma PN-EC nstalacje elektryczne w obiektach budowlanych Dobór kabli i przewodów, Norma PN-EC ; PN-EC Ochrona przeciwprzepięciowa urządzeń elektrycznych, Norma PN-89/E Hale maszyn elektrycznych oraz dobór i instalowanie silników elektrycznych, Rozporządzenia Ministra nfrastruktury z dnia r. (Dz. Ust. Nr 109, poz. 1156) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenie Ministra Gospodarki z dnia 04 maja 2007 r. w sprawie egółowych warunków funkcjonowania systemu elektroenergetycznego (Dz. Ust. z 2007 r. Nr 93 poz. 623 z późn. zm.), Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. Ust nr 62 poz z późn. zm.), Ustawa o dozorze technicznym, Dz. Ust. Nr 122/1321/2000, Ustawa o prawie autorskim i prawach pokrewnych, z dnia 4 lutego 1994 r. (Dz. Ust. z 2000 r. Nr 80 poz. 904), =============================================================================================== str. nr 3

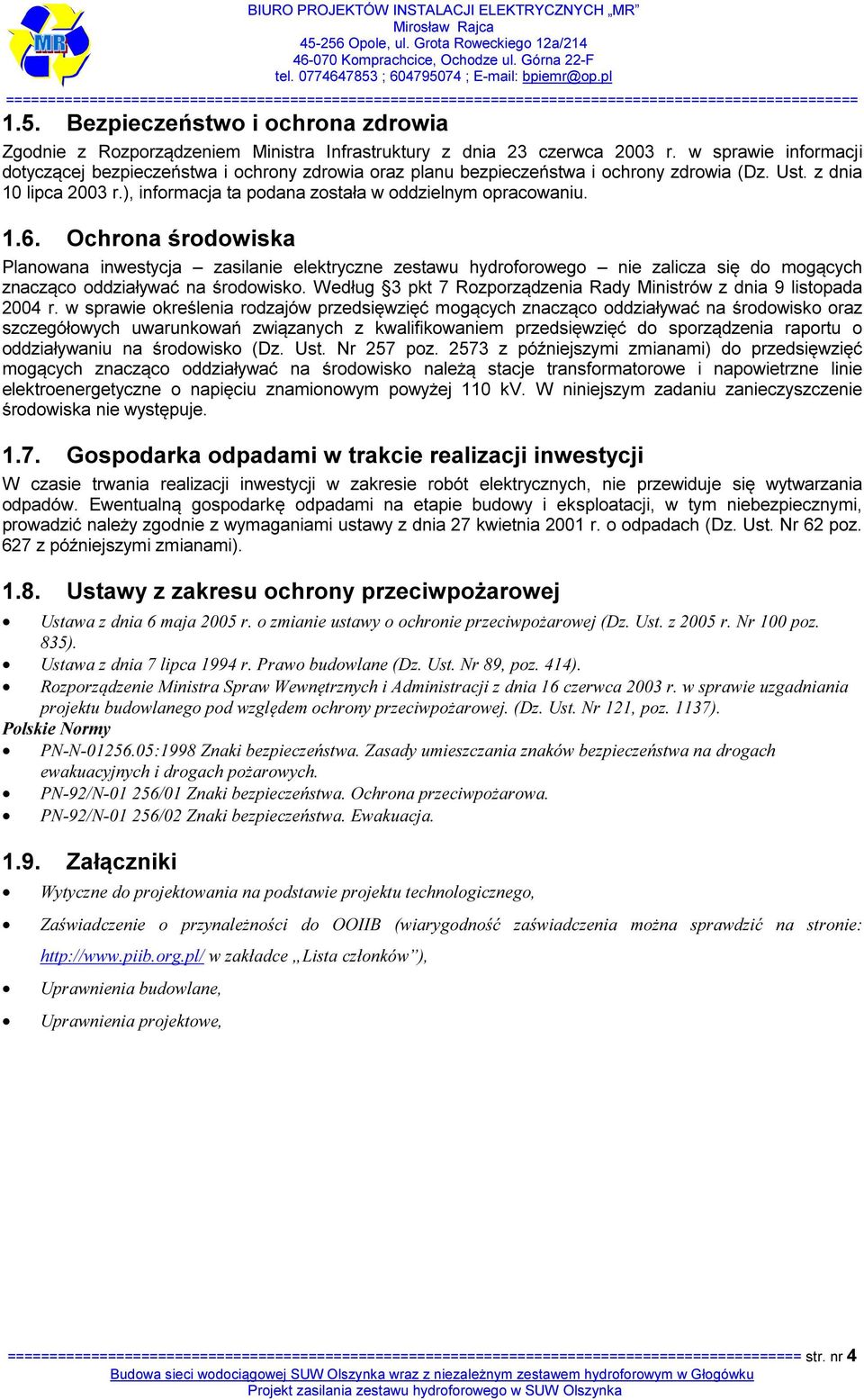

4 1.5. Bezpieczeństwo i ochrona zdrowia Zgodnie z Rozporządzeniem Ministra nfrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. Ust. z dnia 10 lipca 2003 r.), informacja ta podana została w oddzielnym opracowaniu Ochrona środowiska Planowana inwestycja zasilanie elektryczne zestawu hydroforowego nie zalicza się do mogących znacząco oddziaływać na środowisko. Według 3 pkt 7 Rozporządzenia Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz egółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięć do sporządzenia raportu o oddziaływaniu na środowisko (Dz. Ust. Nr 257 poz z późniejszymi zmianami) do przedsięwzięć mogących znacząco oddziaływać na środowisko należą stacje transformatorowe i napowietrzne linie elektroenergetyczne o napięciu znamionowym powyżej 110 kv. W niniejszym zadaniu zanieczyenie środowiska nie występuje Gospodarka odpadami w trakcie realizacji inwestycji W czasie trwania realizacji inwestycji w zakresie robót elektrycznych, nie przewiduje się wytwarzania odpadów. Ewentualną gospodarkę odpadami na etapie budowy i eksploatacji, w tym niebezpiecznymi, prowadzić należy zgodnie z wymaganiami ustawy z dnia 27 kwietnia 2001 r. o odpadach (Dz. Ust. Nr 62 poz. 627 z późniejszymi zmianami) Ustawy z zakresu ochrony przeciwpożarowej Ustawa z dnia 6 maja 2005 r. o zmianie ustawy o ochronie przeciwpożarowej (Dz. Ust. z 2005 r. Nr 100 poz. 835). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. Ust. Nr 89, poz. 414). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej. (Dz. Ust. Nr 121, poz. 1137). Polskie Normy PN-N :1998 Znaki bezpieczeństwa. Zasady umieania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych. PN-92/N /01 Znaki bezpieczeństwa. Ochrona przeciwpożarowa. PN-92/N /02 Znaki bezpieczeństwa. Ewakuacja Załączniki Wytyczne do projektowania na podstawie projektu technologicznego, Zaświadczenie o przynależności do OOB (wiarygodność zaświadczenia można sprawdzić na stronie: w zakładce Lista członków ), Uprawnienia budowlane, Uprawnienia projektowe, =============================================================================================== str. nr 4

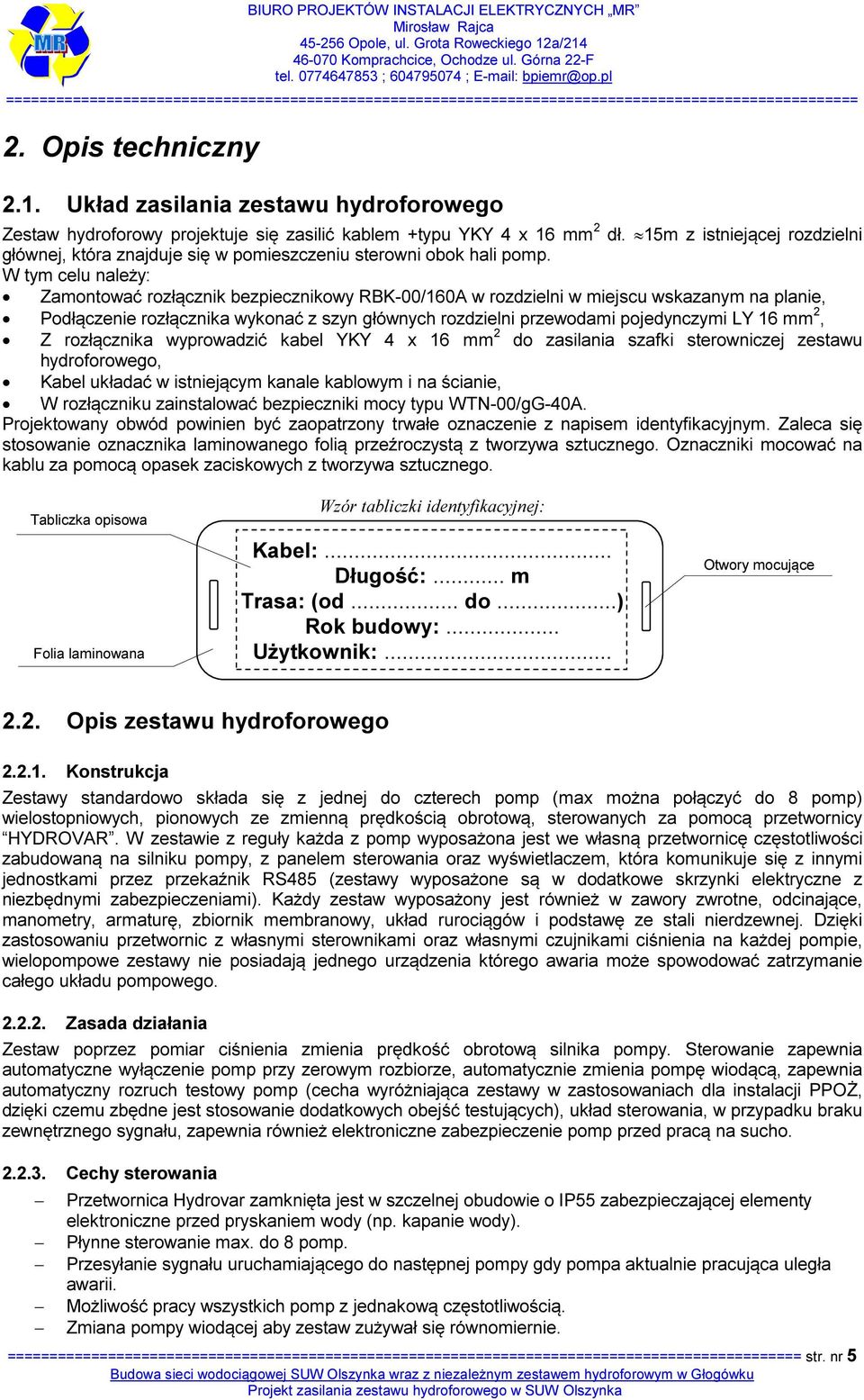

5 2. Opis techniczny 2.1. Układ zasilania zestawu hydroforowego Zestaw hydroforowy projektuje się zasilić kablem +typu YKY 4 x 16 mm 2 dł. 15m z istniejącej rozdzielni głównej, która znajduje się w pomieeniu sterowni obok hali pomp. W tym celu należy: Zamontować rozłącznik bezpiecznikowy RBK-00/160A w rozdzielni w miejscu wskazanym na planie, Podłączenie rozłącznika wykonać z szyn głównych rozdzielni przewodami pojedynczymi LY 16 mm 2, Z rozłącznika wyprowadzić kabel YKY 4 x 16 mm 2 do zasilania szafki sterowniczej zestawu hydroforowego, Kabel układać w istniejącym kanale kablowym i na ścianie, W rozłączniku zainstalować bezpieczniki mocy typu WTN-00/gG-40A. Projektowany obwód powinien być zaopatrzony trwałe oznaczenie z napisem identyfikacyjnym. Zaleca się stosowanie oznacznika laminowanego folią przeźroczystą z tworzywa sztucznego. Oznaczniki mocować na kablu za pomocą opasek zaciskowych z tworzywa sztucznego. Tabliczka opisowa Folia laminowana Wzór tabliczki identyfikacyjnej: Kabel:... Długość:... m Trasa: (od... do...) Rok budowy:... Użytkownik:... Otwory mocujące 2.2. Opis zestawu hydroforowego Konstrukcja Zestawy standardowo składa się z jednej do czterech pomp (max można połączyć do 8 pomp) wielostopniowych, pionowych ze zmienną prędkością obrotową, sterowanych za pomocą przetwornicy HYDROVAR. W zestawie z reguły każda z pomp wyposażona jest we własną przetwornicę częstotliwości zabudowaną na silniku pompy, z panelem sterowania oraz wyświetlaczem, która komunikuje się z innymi jednostkami przez przekaźnik RS485 (zestawy wyposażone są w dodatkowe skrzynki elektryczne z niezbędnymi zabezpieczeniami). Każdy zestaw wyposażony jest również w zawory zwrotne, odcinające, manometry, armaturę, zbiornik membranowy, układ rurociągów i podstawę ze stali nierdzewnej. Dzięki zastosowaniu przetwornic z własnymi sterownikami oraz własnymi czujnikami ciśnienia na każdej pompie, wielopompowe zestawy nie posiadają jednego urządzenia którego awaria może spowodować zatrzymanie całego układu pompowego Zasada działania Zestaw poprzez pomiar ciśnienia zmienia prędkość obrotową silnika pompy. Sterowanie zapewnia automatyczne wyłączenie pomp przy zerowym rozbiorze, automatycznie zmienia pompę wiodącą, zapewnia automatyczny rozruch testowy pomp (cecha wyróżniająca zestawy w zastosowaniach dla instalacji PPOŻ, dzięki czemu zbędne jest stosowanie dodatkowych obejść testujących), układ sterowania, w przypadku braku zewnętrznego sygnału, zapewnia również elektroniczne zabezpieczenie pomp przed pracą na sucho Cechy sterowania Przetwornica Hydrovar zamknięta jest w elnej obudowie o P55 zabezpieczającej elementy elektroniczne przed pryskaniem wody (np. kapanie wody). Płynne sterowanie max. do 8 pomp. Przesyłanie sygnału uruchamiającego do następnej pompy gdy pompa aktualnie pracująca uległa awarii. Możliwość pracy wszystkich pomp z jednakową częstotliwością. Zmiana pompy wiodącej aby zestaw zużywał się równomiernie. =============================================================================================== str. nr 5

6 Bezpośredni dostęp użytkownika do menu w celu wprowadzania zmian lub odczytania ustawień. Łatwa obsługa. Menu w języku polskim. Parametry podawane opisowo a nie kodami. Każdy parametr posiada własny numer w celu łatwiejszej nawigacji. Podświetlany wyświetlacz. Możliwość odczytu aktualnego ciśnienia oraz częstotliwości z poziomu pierwszego okna na wyświetlaczu. Pamięć 5 ostatnich awarii. W przypadku wystąpienia awarii, wyłączenie pompy po 5 próbach uruchomienia. Możliwość podłączenia do BMS za pomocą wbudowanego w standardzie protokołu Modus. Wbudowane elektroniczne zabezpieczenie przed pracą na sucho aktywowane od sygnału z przetwornika ciśnienia. Realizowane w ten sposób, że wpisujemy ciśnienie oraz czas, w którym to ciśnienie powinno być osiągnięte. Jeśli w danym czasie ciśnienie nie zostanie osiągnięte, sterownik zatrzyma pompę. W ten sposób układ podwójnie zabezpiecza pompę przed pracą na sucho. Filtry antyzakłóceniowe. System sterowania zabezpiecza silniki przed przeciążeniem, przegrzaniem, asymetrią faz i zanikiem fazy Główne zalety Energooędność wynikająca z zastosowania płynnej regulacji dla każdej z pomp. Każda pompa jest uruchamiana i zatrzymywana ze zmienną prędkością obrotową co eliminuje uderzenia hydrauliczne jak i elektryczne w instalacjach. Zastosowane oprogramowanie umożliwia, m.in. kompensowanie strat ciśnienia przy wzroście przepływu cieczy w instalacji oraz możliwość ustawienia drugiej wartości zadanej, np.: zmniejszenie ciśnienia w godzinach nocnych. Dodatkowo przetwornica częstotliwości Hydrovar otrzymała certyfikat TUV potwierdzający oędność energii do 70%. Łatwość obsługi wynikająca z zastosowania jednostki sterującej Hydrovar o mocy od 1,5kW do 22kW wyposażonej w łatwy w obsłudze panel sterowania z wyświetlaczem ciekłokrystalicznym. Menu zawiera opcję wyboru kilku języków m.in. języka polskiego. Dodatkowe podmenu jest zabezpieczone hasłem w celu ograniczenia możliwości zmiany parametrów mogących spowodować uszkodzenie pompy i układu sterowania. Niezawodność działania uzyskana poprzez zastosowanie pomiaru i niezależnego sterowania z przetwornicą częstotliwości dla każdej z pomp. Zestawy wielopompowe charakteryzują się dużą elastycznością, a awaria jednego z elementów nie powoduje przerwania pracy całego zestawu, co ma miejsce w standardowych układach zarządzanych przez jeden sterownik i wyposażonych w jedną przetwornicę częstotliwości i jeden czujnik ciśnienia Szafka sterownicza zestawu hydroforowego Pełna dokumentacja techniczna znajduje się na wyposażeniu szafki sterowniczej i jest dostarczana przez producenta. Szafa sterownicza: P54 Urządzenie do sterowania i kontroli pomp; Wyświetlacz graficzny z przyciskami obsługowymi Wskaźnik LED gotowości do pracy i zakłócenia w zestawie hydroforowym nterfejs serwisowy do podłączenia komputera; Transformator napięcie sterującego Wyłącznik ochronny silnika każdej pompy Zamykany wyłącznik główny (serwisowy) Zaciski z oznaczeniami wszystkich złączy Schemat połączeń i wykaz części elektrycznych Złącze na zabezpieczenie przed pracą na sucho, analogowe lub cyfrowe Złącze zewn. ZAŁ. / WYŁ. Uwaga: Przed zamówieniem szafki sterowniczej, egóły jej wyposażenia należy uzgodnić wcześniej z producentem na podstawie niniejszego projektu oraz wytycznymi inwestora i projektu technologicznego. =============================================================================================== str. nr 6

7 2.4. Ochrona przeciwporażeniowa System ochrony przeciwporażeniowej na obiekcie zaprojektowano zgodnie z zaleceniami podanymi w Rozporządzeniu Ministra Przemysłu z dnia r. Dz. Ust. nr 81 poz. 473 oraz normą PN-EC stniejące sieci pracują w układzie TN-C. Dla zapewnienia dostatecznie skutecznej ochrony przeciwporażeniowej przez zastosowanie szybkiego wyłączenia, w obwodzie głównym zastosowane są zabezpieczenia zainstalowane w rozdzielni głównej i szafce sterowniczej. Stopień ochrony szafki sterowniczej powinien wynosić minimum P-54. Silniki pomp zabezpieczone są przeciwzwarciowo i termicznie przez producenta szafki sterowniczej. Po stronie nn w całej instalacji projektowana jest sieć typu TN-S Uziemienia Uziemieniu podlega szyna ochronna PE w szafce sterowniczej, którą należy połączyć z istniejącą siecią uziemień w SUW Pomiary i próby montażowe Po zakończeniu robót elektrycznych należy przeprowadzić próby montażowe obejmujące niezbędne pomiary i próby montażowe wynikające z normy PN-HD : Obliczenia techniczne 3.1. Bilans mocy stniejąca moc przyłączeniowa dla SUW Olszyka na podstawie umowy przyłączeniowej wynosi: P przyłącz. = 120kW. Zabezpieczenie główne przedlicznikowe 3x200A. Średnie zużycie energii elektrycznej (moc ytowa) przez SUW Olszynka wynosi: P. = 100kW Projektowany zestaw hydroforowy 4-ro pompowy, z silnikami pomp 4 x P N = 5,5kW (3 pompy pracujące + 1 rezerwa). Obliczenia wykonuje się metodą współczynnika zapotrzebowania mocy kz. P Q S = P obl = P = P k 2 S = 3 U Q. tgϕ = P =============================================================================================== str. nr 7 z tgϕ. Dane do obliczeń: LP. Nazwa urządzenia lość P N ΣP N cosϕ tgϕ P k. [kw] z [kw] 4/4 obciąż. [kw] Q. [kvar] S. [kva] 1 stniejące urządzenia SUW 1 120,0 120,0 0,83 0,88 0,54 100,0 54,0 113,65 2 Projektowany zestaw hydroforowy 4 5,5 22,0 0,75 0,83 0,67 16,5 11,05 19,85 3 Razem: - 142, ,5 65,05 133,5 Wyniki obliczeń: Moc zainstalowana: P N 142,0 kw Moc ytowa: P. 116,5 kw Moc bierna: Q. 65,05 kvar Moc pozorna: S. 133,5 kva Prąd ytowy:. 192,7 A cos ϕ śr.: 0,87 tg ϕ śr.: 0,56 Napięcie znamionowe: U N 400/230 V; 50 Hz Dla poprawy współczynnika mocy tgϕ w rozdzielni głównej zainstalowane są kondensatory mocy biernej + Q 2

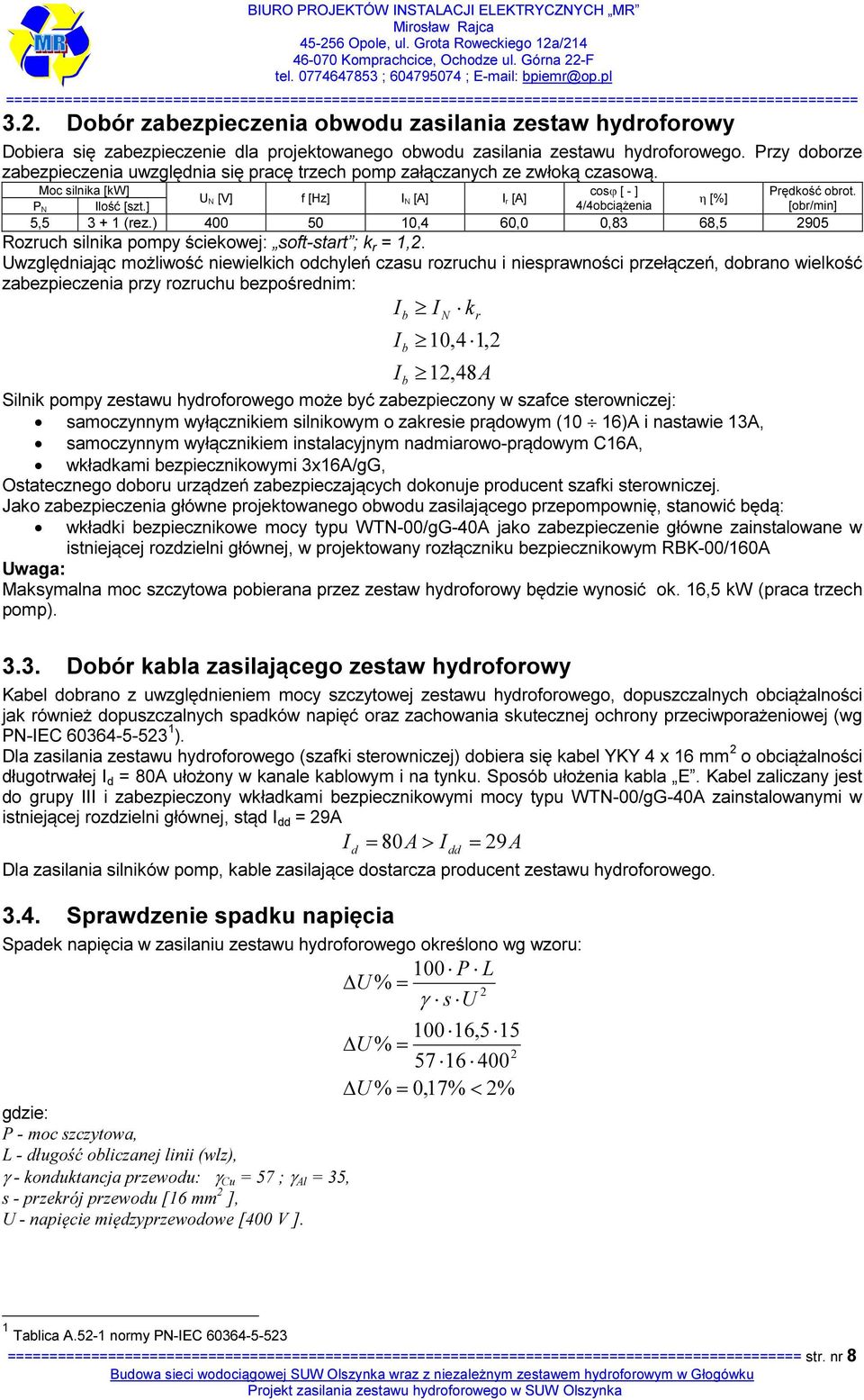

8 3.2. Dobór zabezpieczenia obwodu zasilania zestaw hydroforowy Dobiera się zabezpieczenie dla projektowanego obwodu zasilania zestawu hydroforowego. Przy doborze zabezpieczenia uwzględnia się pracę trzech pomp załączanych ze zwłoką czasową. Moc silnika [kw] lość [szt.] P N U N [V] f [Hz] N [A] r [A] cosϕ [ - ] 4/4obciążenia η [%] Prędkość obrot. [obr/min] 5, (rez.) ,4 60,0 0,83 68, Rozruch silnika pompy ściekowej: soft-start ; k r = 1,2. Uwzględniając możliwość niewielkich odchyleń czasu rozruchu i niesprawności przełączeń, dobrano wielkość zabezpieczenia przy rozruchu bezpośrednim: b b b N k r 10,4 1,2 12,48A Silnik pompy zestawu hydroforowego może być zabezpieczony w szafce sterowniczej: samoczynnym wyłącznikiem silnikowym o zakresie prądowym (10 16)A i nastawie 13A, samoczynnym wyłącznikiem instalacyjnym nadmiarowo-prądowym C16A, wkładkami bezpiecznikowymi 3x16A/gG, Ostatecznego doboru urządzeń zabezpieczających dokonuje producent szafki sterowniczej. Jako zabezpieczenia główne projektowanego obwodu zasilającego przepompownię, stanowić będą: wkładki bezpiecznikowe mocy typu WTN-00/gG-40A jako zabezpieczenie główne zainstalowane w istniejącej rozdzielni głównej, w projektowany rozłączniku bezpiecznikowym RBK-00/160A Uwaga: Maksymalna moc ytowa pobierana przez zestaw hydroforowy będzie wynosić ok. 16,5 kw (praca trzech pomp) Dobór kabla zasilającego zestaw hydroforowy Kabel dobrano z uwzględnieniem mocy ytowej zestawu hydroforowego, dopualnych obciążalności jak również dopualnych spadków napięć oraz zachowania skutecznej ochrony przeciwporażeniowej (wg PN-EC ). Dla zasilania zestawu hydroforowego (szafki sterowniczej) dobiera się kabel YKY 4 x 16 mm 2 o obciążalności długotrwałej d = 80A ułożony w kanale kablowym i na tynku. Sposób ułożenia kabla E. Kabel zaliczany jest do grupy i zabezpieczony wkładkami bezpiecznikowymi mocy typu WTN-00/gG-40A zainstalowanymi w istniejącej rozdzielni głównej, stąd dd = 29A d = 80 A > dd = 29A Dla zasilania silników pomp, kable zasilające dostarcza producent zestawu hydroforowego Sprawdzenie spadku napięcia Spadek napięcia w zasilaniu zestawu hydroforowego określono wg wzoru: gdzie: P - moc ytowa, L - długość obliczanej linii (wlz), γ - konduktancja przewodu: γ Cu = 57 ; γ Al = 35, s - przekrój przewodu [16 mm 2 ], U - napięcie międzyprzewodowe [400 V ]. 100 P L U % = 2 γ s U ,5 15 U % = U % = 0,17% < 2% 1 Tablica A.52-1 normy PN-EC =============================================================================================== str. nr 8

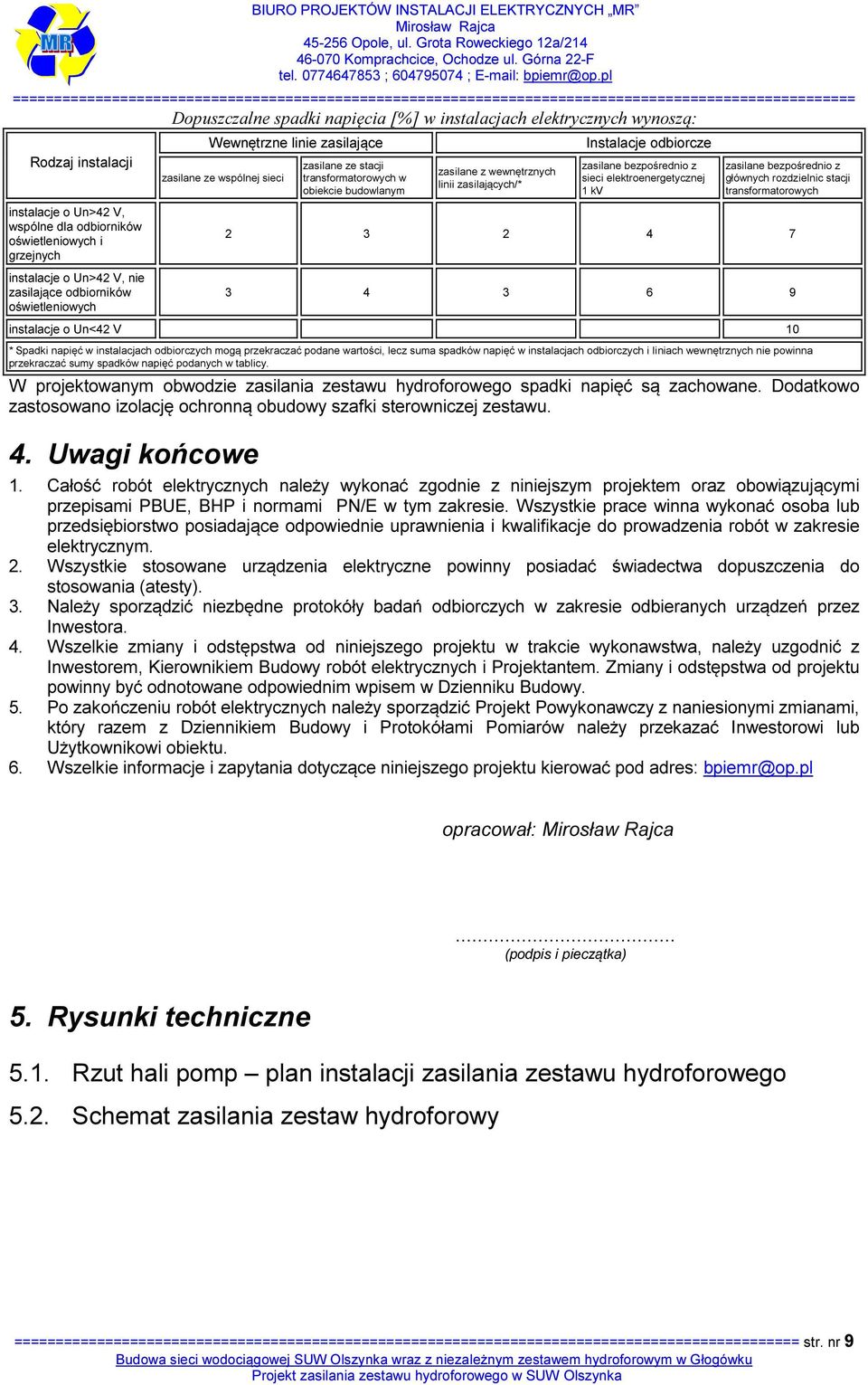

9 Dopualne spadki napięcia [%] w instalacjach elektrycznych wynoszą: Rodzaj instalacji instalacje o Un>42 V, wspólne dla odbiorników oświetleniowych i grzejnych instalacje o Un>42 V, nie zasilające odbiorników oświetleniowych Wewnętrzne linie zasilające zasilane ze wspólnej sieci zasilane ze stacji transformatorowych w obiekcie budowlanym zasilane z wewnętrznych linii zasilających/* nstalacje odbiorcze zasilane bezpośrednio z sieci elektroenergetycznej 1 kv zasilane bezpośrednio z głównych rozdzielnic stacji transformatorowych instalacje o Un<42 V 10 * Spadki napięć w instalacjach odbiorczych mogą przekraczać podane wartości, lecz suma spadków napięć w instalacjach odbiorczych i liniach wewnętrznych nie powinna przekraczać sumy spadków napięć podanych w tablicy. W projektowanym obwodzie zasilania zestawu hydroforowego spadki napięć są zachowane. Dodatkowo zastosowano izolację ochronną obudowy szafki sterowniczej zestawu. 4. Uwagi końcowe 1. Całość robót elektrycznych należy wykonać zgodnie z niniejszym projektem oraz obowiązującymi przepisami PBUE, BHP i normami PN/E w tym zakresie. Wszystkie prace winna wykonać osoba lub przedsiębiorstwo posiadające odpowiednie uprawnienia i kwalifikacje do prowadzenia robót w zakresie elektrycznym. 2. Wszystkie stosowane urządzenia elektryczne powinny posiadać świadectwa dopuenia do stosowania (atesty). 3. Należy sporządzić niezbędne protokóły badań odbiorczych w zakresie odbieranych urządzeń przez nwestora. 4. Wszelkie zmiany i odstępstwa od niniejszego projektu w trakcie wykonawstwa, należy uzgodnić z nwestorem, Kierownikiem Budowy robót elektrycznych i Projektantem. Zmiany i odstępstwa od projektu powinny być odnotowane odpowiednim wpisem w Dzienniku Budowy. 5. Po zakończeniu robót elektrycznych należy sporządzić Projekt Powykonawczy z naniesionymi zmianami, który razem z Dziennikiem Budowy i Protokółami Pomiarów należy przekazać nwestorowi lub Użytkownikowi obiektu. 6. Wszelkie informacje i zapytania dotyczące niniejszego projektu kierować pod adres: bpiemr@op.pl opracował:... (podpis i pieczątka) 5. Rysunki techniczne 5.1. Rzut hali pomp plan instalacji zasilania zestawu hydroforowego 5.2. Schemat zasilania zestaw hydroforowy =============================================================================================== str. nr 9
