1 Wodociągi Przemysł Budownictwo Energooszczędne Zestawy Hydroforowe Typ: AZH

2 Konstrukcja: Standardowe zestawy hydroforowe składają się od jednej do czterech wielostopniowych pomp pionowych z płynną regulacją prędkości obrotowej każdego silnika poprzez jednostkę sterującą Hydrovar, zamocowaną bezpośrednio na silniku każdej pompy. Niestandardowe zestawy wykorzystujące sterowanie typu Hydrovar mogą być zbudowane maksymalnie z 8 pomp. Z reguły każda pompa w zestawie AZH wyposażona jest w jednostkę sterującą Hydrovar składającą się z przetwornicy częstotliwości, sterownika oraz przetwornika ciśnienia. Szafka elektryczna zawiera niezbędne zabezpieczenia prądowe dla każdej pompy oraz zabezpieczenie przeciwprzepięciowe. Zastosowanie: W zależności od ilości i wielkości hydraulicznych zastosowanych pomp, zestawy hydroforowe AZH zapewniają dostawę wody do budynków mieszkalnych, budynków użyteczności publicznej, osiedli, miast oraz instalacji przemysłowych zapewniając stałe ciśnienie niezależnie od rozbiorów jak również duże oszczędności energii. Zestawy AZH zapewniają najwyższe wymagania klientów w celu zapewnienia: utrzymania stałego ciśnienia, wyrównania strat liniowych przy zwiększonym przepływie, stałego przepływu dostarczanej wody. Sterowanie: Regulacja odbywa się poprzez niezależny pomiar ciśnienia dla każdej pompy oraz zmianę prędkości obrotowej wszystkich silników. Sterowanie zapewnia automatyczne wyłączanie zestawu przy zerowym rozbiorze, zmianę pompy wiodącej co określony czas, zapewnia rozruch testowy pomp oraz zabezpiecza elektronicznie pompy przed pracą na sucho. Rozruch testowy pomp eliminuje wykonywanie dodatkowych obejść testujących dla hydrantowych instalacji ppoż. 2

3 Dane techniczne Wydajność: Wzrost ciśnienia: 640 m 3 /h (max 1280 m 3 /h) max. 15 bar Temperatura wody: do 70 C Napięcie zasilania: 230/400 V Ilość pomp: 1 4 (max. 8) Prędkość obrotowa pomp: Ciśnienie w instalacji: 2900/1450 obr/min max. 10/16 bar (wykonanie specjalne 25/40 bar) Temperatura otoczenia: max. 35 C Energooszczędność Wynikająca z zastosowania płynnej regulacji dla każdej z pomp. Każda pompa jest uruchamiana i zatrzymywana ze zmienną prędkością obrotową co eliminuje uderzenia hydrauliczne jak i elektryczne w instalacjach. Zastosowane oprogramowanie umożliwia, m.in. kompensowanie strat ciśnienia przy wzroście przepływu cieczy w instalacji oraz możliwość ustawienia drugiej wartości zadanej, np: zmniejszenie ciśnienia w godzinach nocnych. Dodatkowo przetwornica częstotliwości Hydrovar otrzymała certyfikat TUV potwierdzający oszczędność energii do 70%. Łatwość obsługi: Wynikająca z zastosowania jednostki sterującej Hydrovar o mocy od 1,5kW do 22kW wyposażonej w łatwy w obsłudze panel sterowania z wyświetlaczem ciekłokrystalicznym. Menu zawiera opcję wyboru kilku języków m.in. języka polskiego. Dodatkowe podmenu jest zabezpieczone hasłem w celu ograniczenia możliwości zmiany parametrów mogących spowodować uszkodzenie pompy i układu sterowania. Niezawodność działania Uzyskana poprzez zastosowanie pomiaru i niezależnego sterowania z przetwornicą częstotliwości dla każdej z pomp. Zestawy wielopompowe charakteryzują się dużą elastycznością, a awaria jednego z elementów nie powoduje przerwania pracy całego zestawu, co ma miejsce w standardowych układach zarządzanych przez jeden sterownik i wyposażonych w jedną przetwornicę częstotliwości i jeden czujnik ciśnienia. 3

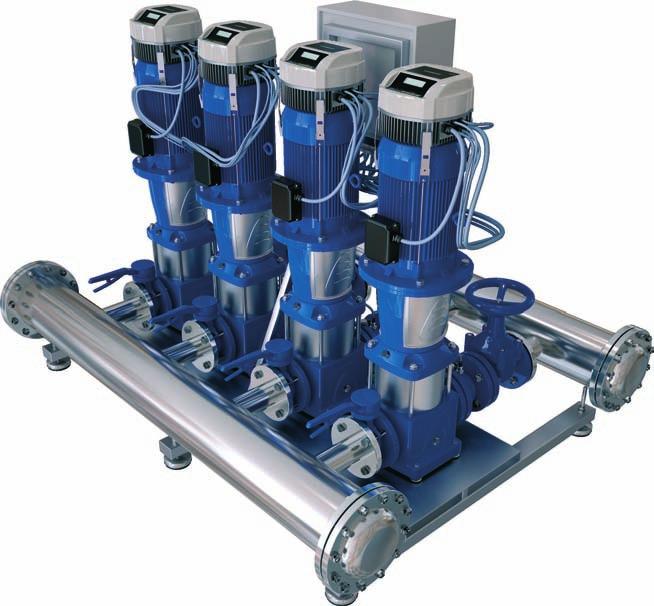

4 Zestaw hydroforowy AZH HYDROVAR przetwornica częstotliwości z wbudowanym sterownikiem mikroprocesorowym, montowana na standardowych silnikach pomp o mocy do 22 kw Ekranowane kable zasilające do silników pomp Czujniki ciśnienia dla każdej z pomp Pompy wielostopniowe o jednostkowej wydajności do 160 m3/h firmy Lowara, na życzenie klienta stosujemy pompy firm KSB, Grundfos, Ebara, LFP Kolektory i podstawa wykonane ze stali nierdzewnej Przy pompach o znacznej wadze zestaw wyposażony w podstawę opartą na wibroizolatorach

5 Skrzynka elektryczna wyposażona w niezbędne zabezpieczenia, sygnały sterownicze oraz wyłącznik główny Standardowe silniki o mocy do 22 kw produkowane przez firmę Lowara w fabryce w Strzelinie pod Wrocławiem Armatura odcinająca i zwrotna produkowana przez takie firmy jak: AVK, Socla, Giacomini, KSB Pompy posadowione na podkładkach gumowych w celu uniknięcia przenoszenia drgań

6 Najważniejsze funkcje Hydrovara: Dwu-liniowy wyświetlacz LCD na każdym Hydrovarze wskazuje wszystkie warunki pracy, parametry jak również dokładne informacje o awariach, Wyjście analogowe służące do zdalnego monitorowania prędkości obrotowej lub ciśnienia, Oddzielne wejście cyfrowe do przyłączenia zewnętrznego czujnika zabezpieczenia przed sucho biegiem, W przypadku braku sygnału zewnętrznego o suchobiegu, Hydrovar poprzez wbudowany układ logiczny kontroli ciśnienia zabezpiecza układ przed pracą na sucho, Automatyczny ruch próbny pomp z minimalną częstotliwością, zabezpieczający przed zatarciem na skutek długiego okresu postoju czas przerwy pomiędzy uruchomieniami próbnymi jest programowalny, Wyświetlanie błędów z podaniem czasu i daty wystąpienia (zegar czasu rzeczywistego), Załączone menu diagnostyczne do przeglądu temperatury, prądu, napięcia oraz analiza błędów, Możliwość podłączenia do systemu BMS w standardzie wbudowany interfejs Modbus, Oszczędność kosztów do 70%, Zwiększenie żywotności łożysk, uszczelnień i elementów hydraulicznych pompy, Możliwość ustawienia minimalnej prędkości obrotowej pompy z automatycznym wyłączeniem lub bez automatycznego wyłączenia, Możliwość ustawienia ciśnienia włączenia pompy po jej zatrzymaniu przy zerowym rozbiorze. Modernizacja istniejących układów pompowych Zakładanie Hydrovara na istniejące pompy jest możliwe na wszystkich standardowych silnikach asynchronicznych, które są przystosowane do współpracy z przetwornicami częstotliwości, Metoda montażu jednostki Hydrovar pozwala w bardzo szybki, prosty i niedrogi sposób zmienić istniejące pompy na sterowane elektronicznie. 6

7 Najważniejsze funkcje i zalety Zestawów AZH z układem sterowania Hydrovar: Łagodny start-stop eliminuje występowanie uderzeń hydraulicznych i wysokich prądów szczytowych przy rozruchu każdej kolejnej pompy, Wysokie bezpieczeństwo pracy zestawu awaria jednego z elementów nie powoduje przerwania pracy całego zestawu, Możliwość podłączenia do 8 pomp z zabudowanym bezpośrednio na silniku każdej pompy Hydrovarem, Możliwość zaprogramowania wzrostu ciśnienia wylotowego przy załączeniu każdej kolejnej pompy w celu kompensacji strat ciśnienia spowodowanych zwiększeniem przepływu, Możliwość pracy synchronicznej pomp, funkcja synchronous control dołącza kolejne pompy i pozwala pracować wszystkim pompom z tą samą prędkością obrotową całkowite zapotrzebowanie układu jest rozbijane na równe części dla każdej pracującej pompy; w miarę zmniejszania się rozbioru, pompy są stopniowo odłączane, Oszczędność miejsca sposób zabudowy Hydrovara wyeliminował konieczność stosowania dużych szaf sterowniczych, a płynna praca pomp wyeliminowała konieczność montażu potężnych zbiorników hydroforowych, Wysoka elastyczność układu dzięki płynnej pracy każdej z pomp, W układach wielopompowych Hydrovar wykonuje cykliczne szeregowe włączenie poszczególnych pomp 7

8 Przemysł W zestawach hydroforowych AZH każda pompa posiada zabudowaną jednostkę sterującą Hydrovar z wbudowanym sterownikiem mikroprocesorowym, falownikiem i przetwornikiem ciśnienia. Takie rozwiązanie pozwoliło osiągnąć układ, w którym awaria jednego z elementów nie powoduje przerwania pracy całego zestawu. Dodatkowo jedna z funkcji stosowanego Hydrovara pozwala na synchroniczną pracę każdej z pomp w zestawie co przenosi się na żywotność układu. Dzięki płynnej regulacji każdej z pomp, nagłe zmniejszenie przepływu nie powoduje dużego przyrostu ciśnienia niebezpiecznego dla instalacji. Istnieje możliwość podłączenia zestawu AZH do systemu BMS w standardzie wbudowany interfejs Modbus. 8

9 Wodociągi Dzięki zastosowaniu w zestawach hydroforowych Zestawy AZH z powodzeniem wykorzystywane AZH przetwornic częstotliwości Hydrovar na każdej są w oczyszczalniach ścieków na wodzie z pomp uzyskujemy bardzo elastyczny układ, technologicznej przy zasilaniu pras i innych w którym każda z pomp startuje i zatrzymuje się urządzeń, powodując jednocześnie duże w sposób łagodny. Płynna praca pomp pozwala oszczędności związane ze zmniejszonym na duże oszczędności energii oraz utrzymanie zużyciem wody wodociągowej. stałego ciśnienia w sieci wodociągowej. Modernizacje starych hydroforni oprócz oszczędności energii pozwalają uzyskać również oszczędności związane z kosztami obsługi poprzez likwidację starych zbiorników hydroforowych, które wymagają przeglądów i dopuszczeń UDT oraz znaczne zmniejszenie ilości awarii na sieci dzięki wyeliminowaniu wahań ciśnienia. Dzięki możliwości kompensacji strat ciśnienia możemy utrzymać w sieci mniejsze ciśnienie, którego wzrost będzie dostosowany do wzrostu przepływu. 9

10 Spółdzielnie Mieszkaniowe i inne budynki użyteczności publicznej Dzięki zwartej zabudowie i cichej pracy pomp, zestawy AZH z powodzeniem montowane są w piwnicach budynków eliminując potrzebę stosowania osiedlowych hydroforni. Nowoczesna technologia powoduje, że stare energochłonne pompy zamieniane są na nowe o dużo mniejszej mocy, a łagodny start każdej z pomp umożliwia podłączenie zestawu bezpośrednio do sieci miejskiej dzięki czemu możemy zastosować pompy o jeszcze mniejszej mocy oraz zrezygnować z potężnych zbiorników wodnych. Dodatkowo jednostka sterująca Hydrovar zabudowana na każdej pompie pozwala na optymalną pracę zestawu w zależności od zapotrzebowania. Instalacje ppoż Zestawy AZH dzięki osiąganym parametrom i systemowi sterowania doskonale sprawdzają się jako zestawy zasilające instalacje ppoż. Istnieje możliwość zastosowania jednego zestawu łączącego zapotrzebowanie na cele ppoż i cele socjalno-bytowe. Szeroki zakres wydajności pozwala swobodnie konfigurować zestawy dla wymaganego ciśnienia hydrantów wewnętrznych w budynkach wysokich. Zabudowana na każdej pompie jednostka sterująca Hydrovar zapewnia: łagodny start-stop, brak konieczności stosowania obejść testujących wymaganych w tradycyjnych zestawach dla celów ppoż., które w tym przypadku zastępuje automatyczna praca testowa każdej pompy oddzielnie, brak konieczności stosowania dużych zbiorników. Zestawy gabarytowo zajmują dużo mniej miejsca. Można instalować je w budynku zasilając bezpośrednio z sieci wodociągowej. 10

11 Cytaty z przepisów: Minimalna wydajność: dla hydrantu 25 1,0 l/s dla hydrantu 33 1,5 l/s dla hydrantu 52 2,5 l/s dla zaworu 52 2,5 l/s Ciśnienie na zaworze odcinającym hydrantu wewnętrznego nie może być mniejsze niż 0,2 MPa. Instalacja wodociągowa przeciwpożarowa powinna zapewniać możliwość jednoczesnego poboru wody na jednej kondygnacji budynku z: dwóch sąsiednich hydrantów wewnętrznych w budynku wysokim z jedną klatką schodową, czterech sąsiednich hydrantów wewnętrznych w budynku wysokim i wysokościowym na kondygnacjach podziemnych i kondygnacjach położonych na wysokości powyżej 25 m. Dopuszcza się zasilanie instalacji wodociągowej przeciwpożarowej bezpośrednio z zewnętrznej sieci wodociągowej o wydajności nie mniejszej niż 10 l/s bez konieczności zapewnienia zbiorników. Wodociąg, który służy nie tylko do celów przeciwpożarowych, powinien mieć wydajność zapewniającą łącznie wymaganą ilość wody dla potrzeb: przeciwpożarowych, bytowo-gospodarczych (ograniczonych do 15% zapotrzebowania) Przy zapotrzebowaniu na wodę do celów przeciwpożarowych przekraczającym 20 l/s konieczne jest zastosowanie pompy rezerwowej. 11
