1 Podręcznik szykiej osługi Zacznij tutaj DCP-7055W / DCP-7057W DCP-7070DW Przed skonfigurowaniem urządzenia należy przeczytać roszurę Bezpieczeństwo i zgodność z prawem. Następnie, ay prawidłowo skonfigurować i zainstalować urządzenie, należy przeczytać Podręcznik szykiej osługi. Ay wyświetlić Podręcznik szykiej osługi w innych językach, należy odwiedzić witrynę OSTRZEŻENIE wskazuje potencjalnie nieezpieczną sytuację, która może doprowadzić do śmierci lu poważnych orażeń ciała. UWAGA wskazuje potencjalnie nieezpieczną sytuację, która może doprowadzić do niewielkich lu umiarkowanych orażeń ciała. 1 Rozpakuj urządzenie OSTRZEŻENIE Urządzenie jest pakowane w plastikowe toreki. Plastikowe toreki to nie zaawki. Ay uniknąć ryzyka uduszenia, należy je trzymać z dala od niemowląt i dzieci oraz wyrzucać zgodnie z przepisami. CAUTION UWAGA Przesuwając urządzenie, należy chwycić oczne uchwyty umieszczone pod skanerem. NIE przenosić urządzenia, trzymając za jej spód. POL Wersja 0 1

2 Wokół urządzenia należy zachować przestrzeń minimalną, tak jak to pokazano na ilustracji. 350 mm 100 mm 100 mm 90 mm Elementy znajdujące się w pudełku mogą różnić się w zależności od kraju. Oryginalne opakowanie należy zachować na wypadek konieczności wysyłki urządzenia w przyszłości. Jeśli z jakiegoś powodu konieczny jest transport urządzenia, należy uważnie spakować urządzenie w oryginalne opakowanie, ay uniknąć jego uszkodzenia podczas transportu. Urządzenie powinno zostać odpowiednio uezpieczone u przewoźnika. Ay uzyskać informacje na temat ponownego pakowania urządzenia, należy przeczytać część Pakowanie i transport urządzenia w Rozszerzonym Podręczniku Użytkownika. Kael połączeniowy nie jest wyposażeniem standardowym. Należy zakupić kael połączeniowy odpowiedni do interfejsu, który ędzie używany (USB lu sieć). Kael USB Zaleca się korzystanie z kala USB 2.0 (typu A/B) o długości nieprzekraczającej 2 metrów. NIE WOLNO jeszcze podłączać kala połączeniowego. Podłączanie kala połączeniowego wykonywane jest w ramach procesu instalacji MFL-Pro. Kael sieciowy Należy korzystać ze skrętki Category5 (lu o wyższej kategorii) w przypadku sieci Ethernet 10BASE-T lu szykiej sieci Ethernet 100BASE-TX. 2

3 2 Usuń elementy opakowania urządzenia e Pociągnij papierowy pasek, ay usunąć materiał zaezpieczający w sposó przedstawiony na ilustracji. WAŻNE NIE WOLNO jeszcze podłączać przewodu zasilającego do gniazdka ściennego. a c Zdejmij taśmę opakowującą z zewnętrznej strony urządzenia i folię zakrywającą szyę skanera. Otwórz przednią pokrywę. Wyjmij żel krzemionkowy z wnętrza urządzenia. f Wyjmij zespół ęna i kasety z tonerem. CAUTION UWAGA NIE WOLNO zjadać żelu krzemionkowego. Należy go wyrzucić. W przypadku spożycia należy zgłosić się do lekarza. d Podnieś taśmę elastyczną z ęna. g Delikatnie potrząśnij go kilkakrotnie z oku na ok, ay równomiernie rozprowadzić toner w zespole. h i Włóż zespół ęna i kasety z tonerem do tylnej części urządzenia. Zamknij pokrywę przednią urządzenia. 3

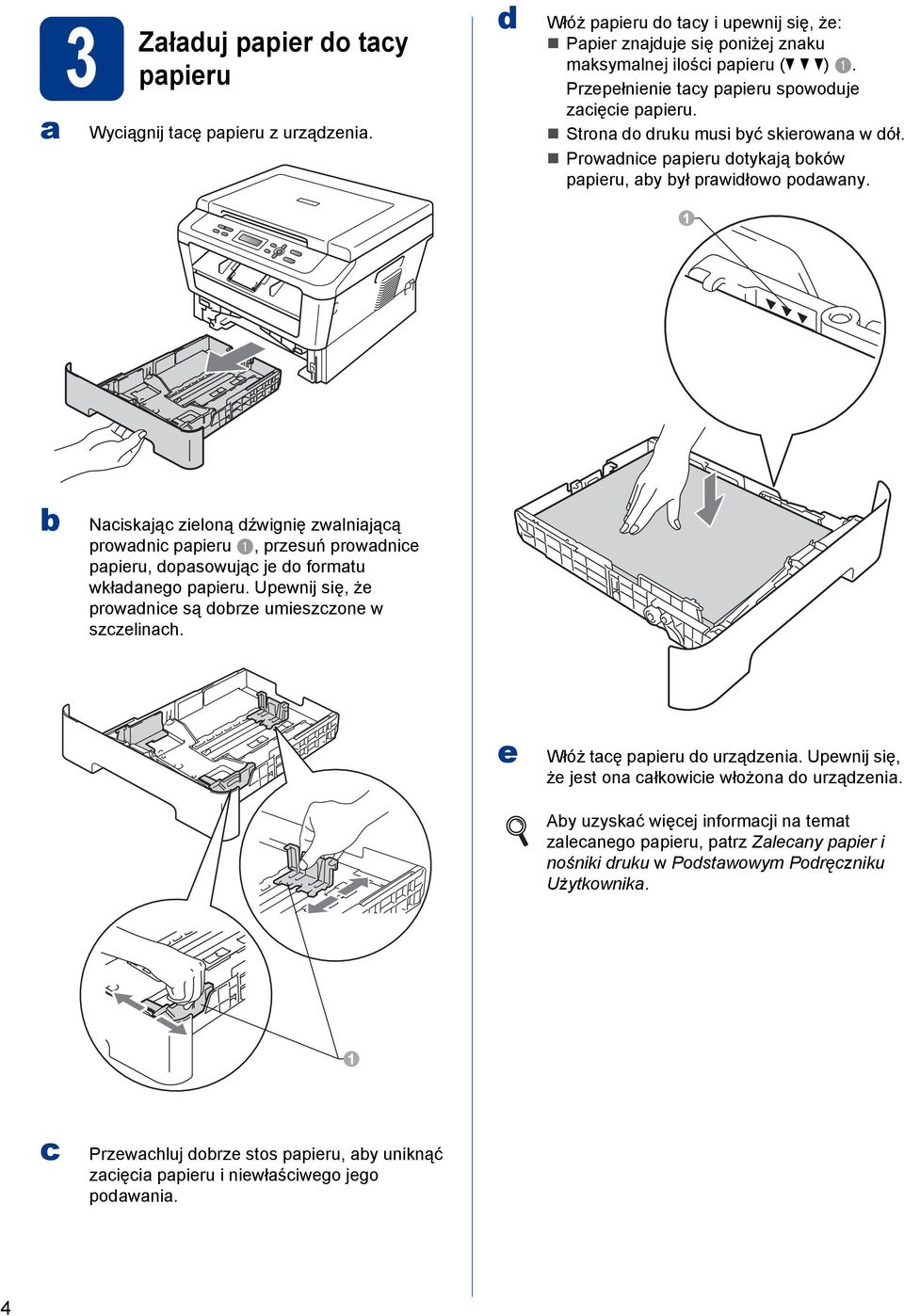

4 a 3 Załaduj papier do tacy papieru Wyciągnij tacę papieru z urządzenia. d Włóż papieru do tacy i upewnij się, że: Papier znajduje się poniżej znaku maksymalnej ilości papieru ( ) a. Przepełnienie tacy papieru spowoduje zacięcie papieru. Strona do druku musi yć skierowana w dół. Prowadnice papieru dotykają oków papieru, ay ył prawidłowo podawany. 1 Naciskając zieloną dźwignię zwalniającą prowadnic papieru a, przesuń prowadnice papieru, dopasowując je do formatu wkładanego papieru. Upewnij się, że prowadnice są dorze umieszczone w szczelinach. e Włóż tacę papieru do urządzenia. Upewnij się, że jest ona całkowicie włożona do urządzenia. Ay uzyskać więcej informacji na temat zalecanego papieru, patrz Zalecany papier i nośniki druku w Podstawowym Podręczniku Użytkownika. 1 c Przewachluj dorze stos papieru, ay uniknąć zacięcia papieru i niewłaściwego jego podawania. 4

5 a 4 Wymień pokrywę panelu sterowania (jeżeli jest to potrzene) Otwórz pokrywę dokumentu. Wyierz język i przymocuj pokrywę panelu sterowania do urządzenia. 5 Podłącz przewód zasilający WAŻNE NIE NALEŻY jeszcze podłączać kala interfejsu. a Podłącz przewód zasilający do gniazdka ściennego, a następnie podłącz go do gniazda elektrycznego. Ustaw przycisk zasilania urządzenia w położeniu włączenia. Jeśli pokrywa panelu sterowania nie zostanie zamocowana prawidłowo, klawiatura nie ędzie działać. 5

6 a c 6 Wyierz język Po włączeniu przycisku zasilania na wyświetlaczu LCD wyświetlany jest komunikat: Select Language Press OK Key Naciśnij przycisk OK. Przy użyciu przycisku a lu wyierz język i naciśnij OK. Select Language POLSKI Jeśli na wyświetlaczu LCD zostanie wyświetlony prawidłowy język, naciśnij a. LUB Naciśnij, ay przejść do kroku i ponownie wyrać język. POLSKI? a TAK NIE Jeżeli wyrany został nieprawidłowy język, można go zmienić w menu panelu sterowania urządzenia. Ay uzyskać szczegółowe informacje, patrz część Zmiana języka wyświetlacza LCD w dokumencie Podstawowy Podręcznik Użytkownika. 7 Ustawianie kontrastu wyświetlacza LCD (jeśli jest to konieczne) W przypadku prolemów z odczytaniem wyświetlacza LCD spróuj zmienić ustawienie kontrastu. a c d e Naciśnij przycisk Menu. Przy użyciu przycisku a lu wyierz opcję 1.USTAWIENIA. Naciśnij przycisk OK. Przy użyciu przycisku a lu wyierz opcję 3.KONTRAST LCD. Naciśnij przycisk OK. Naciśnij przycisk a, ay zwiększyć kontrast. LUB Naciśnij przycisk, ay zmniejszyć kontrast. Naciśnij przycisk OK. Naciśnij przycisk Stop/Zakończ. 6

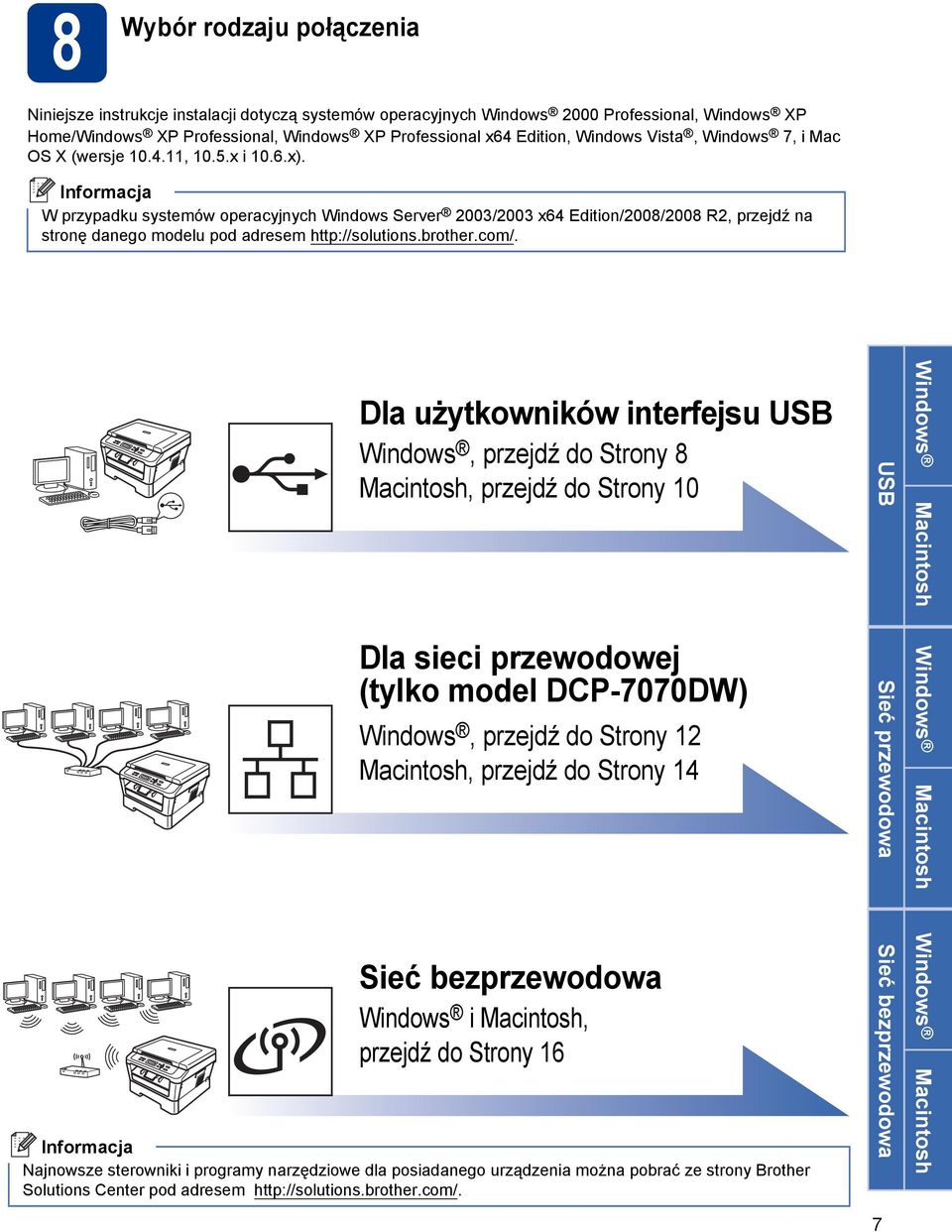

7 8 Wyór rodzaju połączenia Niniejsze instrukcje instalacji dotyczą systemów operacyjnych Windows 2000 Professional, Windows XP Home/Windows XP Professional, Windows XP Professional x64 Edition, Windows Vista, Windows 7, i Mac OS X (wersje , 10.5.x i 10.6.x). W przypadku systemów operacyjnych Windows Server 2003/2003 x64 Edition/2008/2008 R2, przejdź na stronę danego modelu pod adresem Dla użytkowników interfejsu USB Windows, przejdź do Strony 8 Macintosh, przejdź do Strony 10 Dla sieci przewodowej (tylko model DCP-7070DW) Windows, przejdź do Strony 12 Macintosh, przejdź do Strony 14 Sieć ezprzewodowa Windows i Macintosh, przejdź do Strony 16 Najnowsze sterowniki i programy narzędziowe dla posiadanego urządzenia można porać ze strony Brother Solutions Center pod adresem Sieć przewodowa Sieć ezprzewodowa Windows USBMacintosh Windows Macintosh Windows Macintosh 7

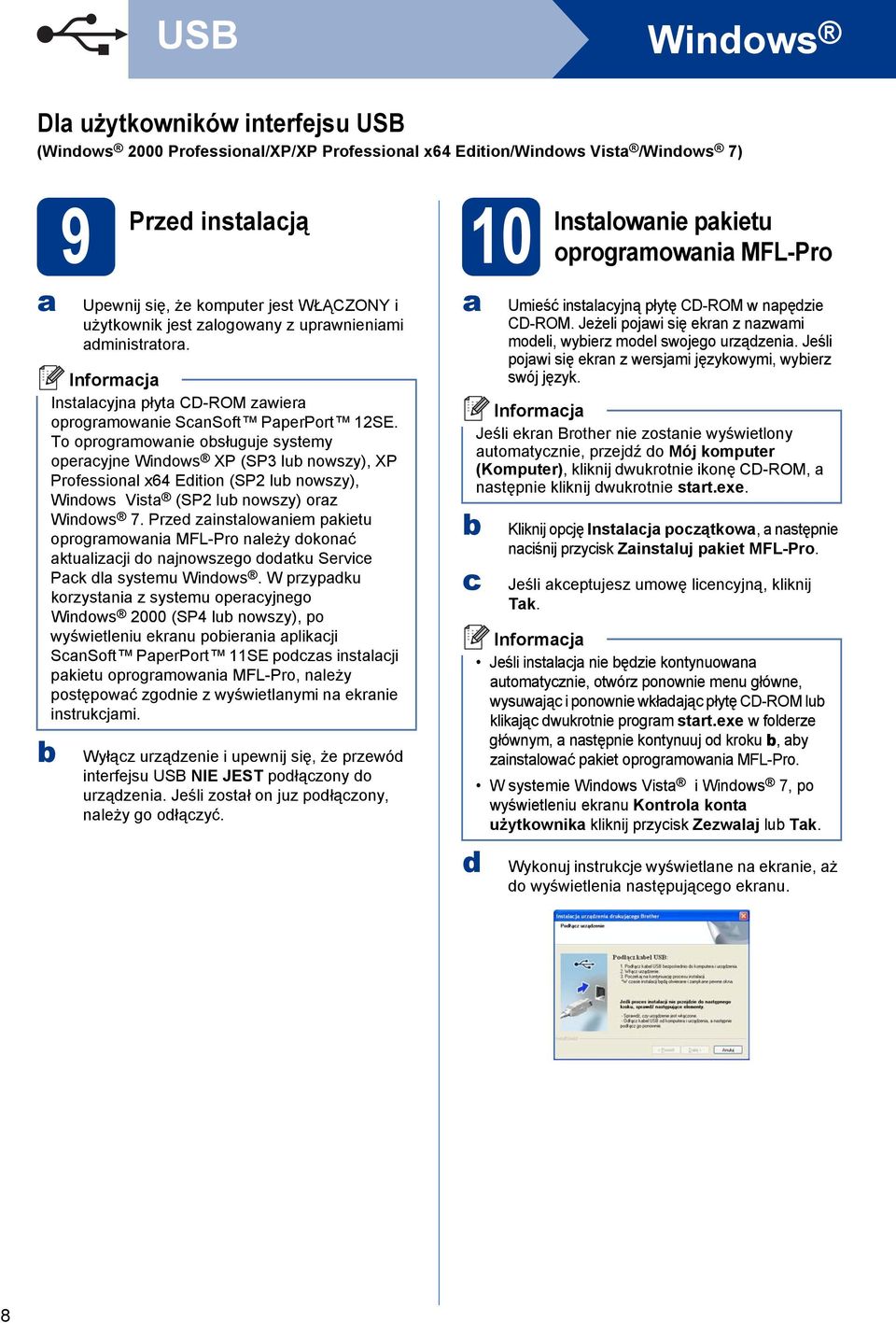

8 USB Windows Dla użytkowników interfejsu USB (Windows 2000 Professional/XP/XP Professional x64 Edition/Windows Vista /Windows 7) a 9 Przed instalacją Upewnij się, że komputer jest WŁĄCZONY i użytkownik jest zalogowany z uprawnieniami administratora. Instalacyjna płyta CD-ROM zawiera oprogramowanie ScanSoft PaperPort 12SE. To oprogramowanie osługuje systemy operacyjne Windows XP (SP3 lu nowszy), XP Professional x64 Edition (SP2 lu nowszy), Windows Vista (SP2 lu nowszy) oraz Windows 7. Przed zainstalowaniem pakietu oprogramowania MFL-Pro należy dokonać aktualizacji do najnowszego dodatku Service Pack dla systemu Windows. W przypadku korzystania z systemu operacyjnego Windows 2000 (SP4 lu nowszy), po wyświetleniu ekranu poierania aplikacji ScanSoft PaperPort 11SE podczas instalacji pakietu oprogramowania MFL-Pro, należy postępować zgodnie z wyświetlanymi na ekranie instrukcjami. Wyłącz urządzenie i upewnij się, że przewód interfejsu USB NIE JEST podłączony do urządzenia. Jeśli został on juz podłączony, należy go odłączyć. 10 a c d Instalowanie pakietu oprogramowania MFL-Pro Umieść instalacyjną płytę CD-ROM w napędzie CD-ROM. Jeżeli pojawi się ekran z nazwami modeli, wyierz model swojego urządzenia. Jeśli pojawi się ekran z wersjami językowymi, wyierz swój język. Jeśli ekran Brother nie zostanie wyświetlony automatycznie, przejdź do Mój komputer (Komputer), kliknij dwukrotnie ikonę CD-ROM, a następnie kliknij dwukrotnie start.exe. Kliknij opcję Instalacja początkowa, a następnie naciśnij przycisk Zainstaluj pakiet MFL-Pro. Jeśli akceptujesz umowę licencyjną, kliknij Tak. Jeśli instalacja nie ędzie kontynuowana automatycznie, otwórz ponownie menu główne, wysuwając i ponownie wkładając płytę CD-ROM lu klikając dwukrotnie program start.exe w folderze głównym, a następnie kontynuuj od kroku, ay zainstalować pakiet oprogramowania MFL-Pro. W systemie Windows Vista i Windows 7, po wyświetleniu ekranu Kontrola konta użytkownika kliknij przycisk Zezwalaj lu Tak. Wykonuj instrukcje wyświetlane na ekranie, aż do wyświetlenia następującego ekranu. 8

9 USB Windows e f Podłącz przewód USB do złącza USB oznaczonego symolem w urządzeniu, a następnie podłącz przewód do komputera. Włącz urządzenie, a następnie wykonaj instrukcje wyświetlane na ekranie, ay zakończyć instalację. WAŻNE NIE anuluj żadnych ekranów podczas procesu instalacji. Wyświetlenie wszystkich ekranów może potrwać kilka sekund. W systemie Windows Vista i Windows 7 po wyświetleniu ekranu Zaezpieczenia systemu Windows, zaznacz pole wyoru i kliknij przycisk Zainstaluj, ay poprawnie ukończyć instalację. Jeśli podczas instalacji oprogramowania zostanie wyświetlony komunikat o łędzie, uruchom program Instalowanie diagnostyki znajdujący się w katalogu Start/Wszystkie programy/brother/ DCP-XXXX (gdzie DCP-XXXX to nazwa modelu). W zależności od ustawień zaezpieczeń, podczas korzystania z urządzenia lu jego oprogramowania może zostać wyświetlone okno zaezpieczeń systemu Windows lu programu antywirusowego. Zezwól lu dopuść operację, ay kontynuować. Sterownik drukarki XML Paper Specification Sterownik drukarki XML Paper Specification jest najlepszą opcją dla systemów Windows Vista i Windows 7 przy drukowaniu z aplikacji, które używają dokumentów typu XML Paper Specification. Najnowszą wersję sterownika można porać ze strony Brother Solutions Center pod adresem Windows USBMacintosh Zakończ Instalacja została zakończona. 9

10 USB Macintosh Dla użytkowników interfejsu USB (Mac OS X x) a 9 Przed instalacją Upewnij się, że urządzenie jest podłączone do zasilania i komputer Macintosh jest WŁĄCZONY. Użytkownik musi yć zalogowany na komputerze z uprawnieniami Administratora. WAŻNE Użytkownicy systemu Mac OS X powinni dokonać aktualizacji do wersji Mac OS X x. (Ay uzyskać najnowsze sterowniki i informacje na temat używanego systemu Mac OS X dotyczące używanego systemu, należy odwiedzić witrynę 10 a c Instalowanie pakietu oprogramowania MFL-Pro Umieść instalacyjną płytę CD-ROM w napędzie CD-ROM. Kliknij dwukrotnie ikonę Start Here OSX. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Ukończenie instalacji może potrwać kilka minut. Wykonuj instrukcje wyświetlane na ekranie, aż do wyświetlenia następującego ekranu. Wyierz urządzenie z listy, a następnie kliknij przycisk OK. Podłącz przewód USB do złącza USB oznaczonego symolem w urządzeniu, a następnie podłącz przewód do komputera Macintosh. d Po wyświetleniu tego ekranu kliknij przycisk Next (Dalej). c Upewnij się, że przycisk zasilania urządzenia jest włączony. Instalacja pakietu oprogramowania MFL-Pro została zakończona. Przejdź do kroku 11 na stronie

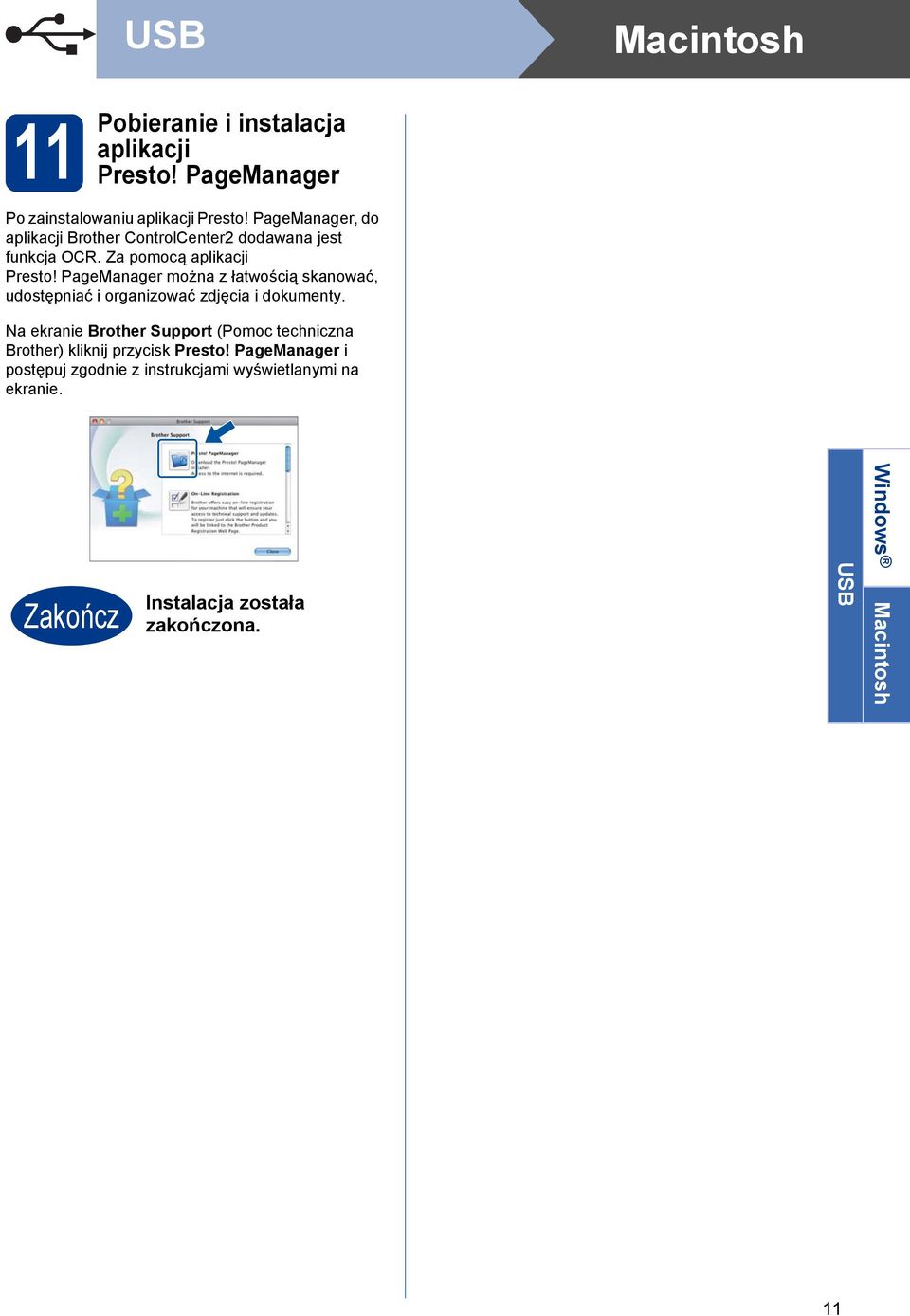

11 USB Macintosh 11 Poieranie i instalacja aplikacji Presto! PageManager Po zainstalowaniu aplikacji Presto! PageManager, do aplikacji Brother ControlCenter2 dodawana jest funkcja OCR. Za pomocą aplikacji Presto! PageManager można z łatwością skanować, udostępniać i organizować zdjęcia i dokumenty. Na ekranie Brother Support (Pomoc techniczna Brother) kliknij przycisk Presto! PageManager i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Zakończ Instalacja została zakończona. Windows USBMacintosh 11

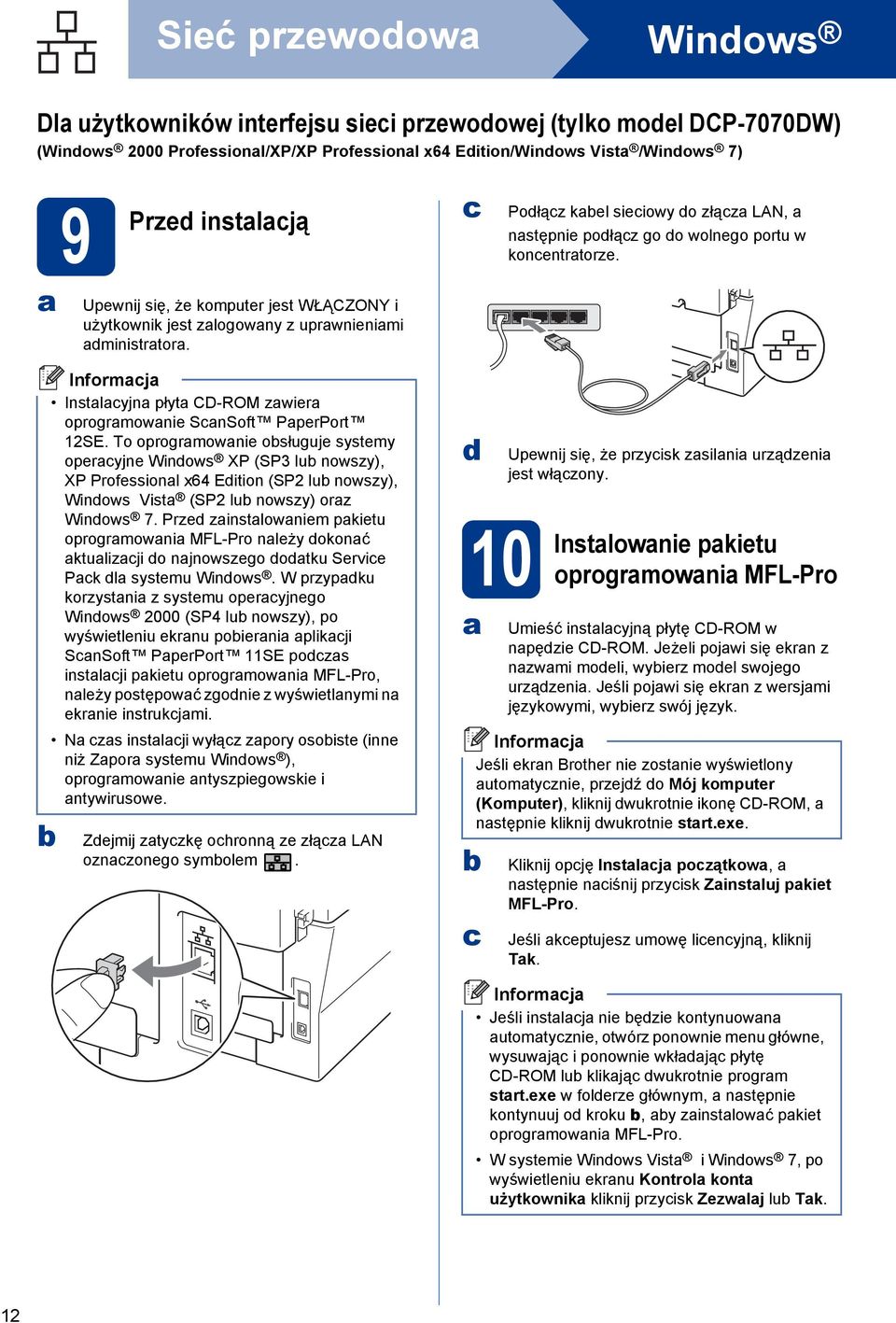

12 Sieć przewodowa Windows Dla użytkowników interfejsu sieci przewodowej (tylko model DCP-7070DW) (Windows 2000 Professional/XP/XP Professional x64 Edition/Windows Vista /Windows 7) a 9 Przed instalacją Upewnij się, że komputer jest WŁĄCZONY i użytkownik jest zalogowany z uprawnieniami administratora. c Podłącz kael sieciowy do złącza LAN, a następnie podłącz go do wolnego portu w koncentratorze. Instalacyjna płyta CD-ROM zawiera oprogramowanie ScanSoft PaperPort 12SE. To oprogramowanie osługuje systemy operacyjne Windows XP (SP3 lu nowszy), XP Professional x64 Edition (SP2 lu nowszy), Windows Vista (SP2 lu nowszy) oraz Windows 7. Przed zainstalowaniem pakietu oprogramowania MFL-Pro należy dokonać aktualizacji do najnowszego dodatku Service Pack dla systemu Windows. W przypadku korzystania z systemu operacyjnego Windows 2000 (SP4 lu nowszy), po wyświetleniu ekranu poierania aplikacji ScanSoft PaperPort 11SE podczas instalacji pakietu oprogramowania MFL-Pro, należy postępować zgodnie z wyświetlanymi na ekranie instrukcjami. Na czas instalacji wyłącz zapory osoiste (inne niż Zapora systemu Windows ), oprogramowanie antyszpiegowskie i antywirusowe. Zdejmij zatyczkę ochronną ze złącza LAN oznaczonego symolem. d 10 a c Upewnij się, że przycisk zasilania urządzenia jest włączony. Instalowanie pakietu oprogramowania MFL-Pro Umieść instalacyjną płytę CD-ROM w napędzie CD-ROM. Jeżeli pojawi się ekran z nazwami modeli, wyierz model swojego urządzenia. Jeśli pojawi się ekran z wersjami językowymi, wyierz swój język. Jeśli ekran Brother nie zostanie wyświetlony automatycznie, przejdź do Mój komputer (Komputer), kliknij dwukrotnie ikonę CD-ROM, a następnie kliknij dwukrotnie start.exe. Kliknij opcję Instalacja początkowa, a następnie naciśnij przycisk Zainstaluj pakiet MFL-Pro. Jeśli akceptujesz umowę licencyjną, kliknij Tak. Jeśli instalacja nie ędzie kontynuowana automatycznie, otwórz ponownie menu główne, wysuwając i ponownie wkładając płytę CD-ROM lu klikając dwukrotnie program start.exe w folderze głównym, a następnie kontynuuj od kroku, ay zainstalować pakiet oprogramowania MFL-Pro. W systemie Windows Vista i Windows 7, po wyświetleniu ekranu Kontrola konta użytkownika kliknij przycisk Zezwalaj lu Tak. 12

13 Sieć przewodowa Windows d Po wyświetleniu ekranu Wykryto oprogramowanie antywirusowe lu zaporę ogniową wyierz opcję Zmień ustawienia zapory tak, ay uzyskać pełne połączenie sieciowe i kontynuuj instalację. (Zalecane) i kliknij przycisk Dalej. (Nie dotyczy użytkowników systemu Windows 2000) 11 Instalacja pakietu oprogramowania MFL-Pro na dodatkowych komputerach (jeśli jest to konieczne) e Jeśli Zapora systemu Windows nie jest używana, zapoznaj się z podręcznikiem użytkownika posiadanej zapory lu oprogramowania, ay uzyskać informacje na temat dodawania następujących portów sieciowych. Do skanowania sieci dodaj port UDP Jeżeli nadal masz prolemy z połączeniem sieciowym, dodaj port UDP 137. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, ay ukończyć konfigurację. WAŻNE NIE anuluj żadnych ekranów podczas procesu instalacji. Wyświetlenie wszystkich ekranów może potrwać kilka sekund. Jeśli nie można odnaleźć posiadanego urządzenia w sieci, sprawdź ustawienia, wykonując instrukcje wyświetlane na ekranie. W systemie Windows Vista i Windows 7 po wyświetleniu ekranu Zaezpieczenia systemu Windows, zaznacz pole wyoru i kliknij przycisk Zainstaluj, ay poprawnie ukończyć instalację. Jeśli podczas instalacji oprogramowania zostanie wyświetlony komunikat o łędzie, uruchom program Instalowanie diagnostyki znajdujący się w katalogu Start/Wszystkie programy/brother/ DCP-XXXX LAN (gdzie DCP-XXXX to nazwa modelu). Ay korzystać z urządzenia na wielu komputerach w sieci, zainstaluj pakiet oprogramowania MFL-Pro na każdym z nich. Przejdź do kroku 10 na stronie 12. Licencja sieciowa (Windows ) Niniejszy produkt zawiera licencję dla maksymalnie 5 użytkowników. Niniejsza licencja oejmuje instalację pakietu oprogramowania MFL-Pro, w tym aplikacji ScanSoft PaperPort 12SE lu ScanSoft PaperPort 11SE, na maksymalnie 5 komputerach w sieci. Ay zainstalować aplikacje ScanSoft PaperPort 12SE lu ScanSoft PaperPort 11SE na więcej niż 5 komputerach, należy zakupić pakiet Brother NL-5 ędący pakietem wielu umów licencyjnych dla maksymalnie 5 dodatkowych użytkowników. Ay dokonać zakupu pakietu NL-5, skontaktuj się z autoryzowanym sprzedawcą firmy Brother lu z osługą klienta firmy Brother. Zakończ Instalacja została zakończona. W zależności od ustawień zaezpieczeń, podczas korzystania z urządzenia lu jego oprogramowania może zostać wyświetlone okno zaezpieczeń systemu Windows lu programu antywirusowego. Zezwól lu dopuść operację, ay kontynuować. Sterownik drukarki XML Paper Specification Sterownik drukarki XML Paper Specification jest najlepszą opcją dla systemów Windows Vista i Windows 7 przy drukowaniu z aplikacji, które używają dokumentów typu XML Paper Specification. Najnowszą wersję sterownika można porać ze strony Brother Solutions Center pod adresem Sieć przewodowa Windows Macintosh 13

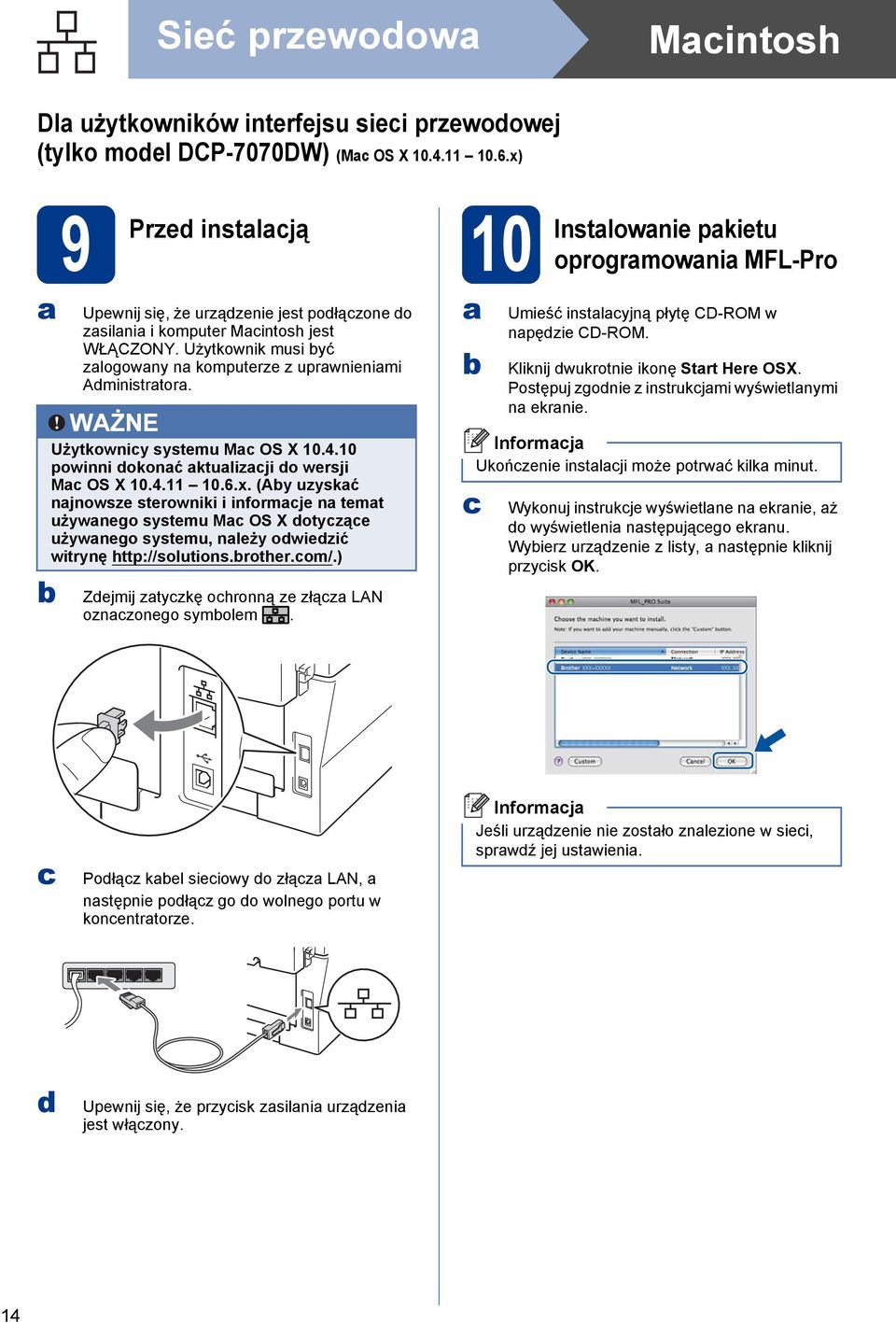

14 Sieć przewodowa Macintosh Dla użytkowników interfejsu sieci przewodowej (tylko model DCP-7070DW) (Mac OS X x) a 9 Przed instalacją Upewnij się, że urządzenie jest podłączone do zasilania i komputer Macintosh jest WŁĄCZONY. Użytkownik musi yć zalogowany na komputerze z uprawnieniami Administratora. WAŻNE Użytkownicy systemu Mac OS X powinni dokonać aktualizacji do wersji Mac OS X x. (Ay uzyskać najnowsze sterowniki i informacje na temat używanego systemu Mac OS X dotyczące używanego systemu, należy odwiedzić witrynę Zdejmij zatyczkę ochronną ze złącza LAN oznaczonego symolem. 10 a c Instalowanie pakietu oprogramowania MFL-Pro Umieść instalacyjną płytę CD-ROM w napędzie CD-ROM. Kliknij dwukrotnie ikonę Start Here OSX. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Ukończenie instalacji może potrwać kilka minut. Wykonuj instrukcje wyświetlane na ekranie, aż do wyświetlenia następującego ekranu. Wyierz urządzenie z listy, a następnie kliknij przycisk OK. c Podłącz kael sieciowy do złącza LAN, a następnie podłącz go do wolnego portu w koncentratorze. Jeśli urządzenie nie zostało znalezione w sieci, sprawdź jej ustawienia. d Upewnij się, że przycisk zasilania urządzenia jest włączony. 14

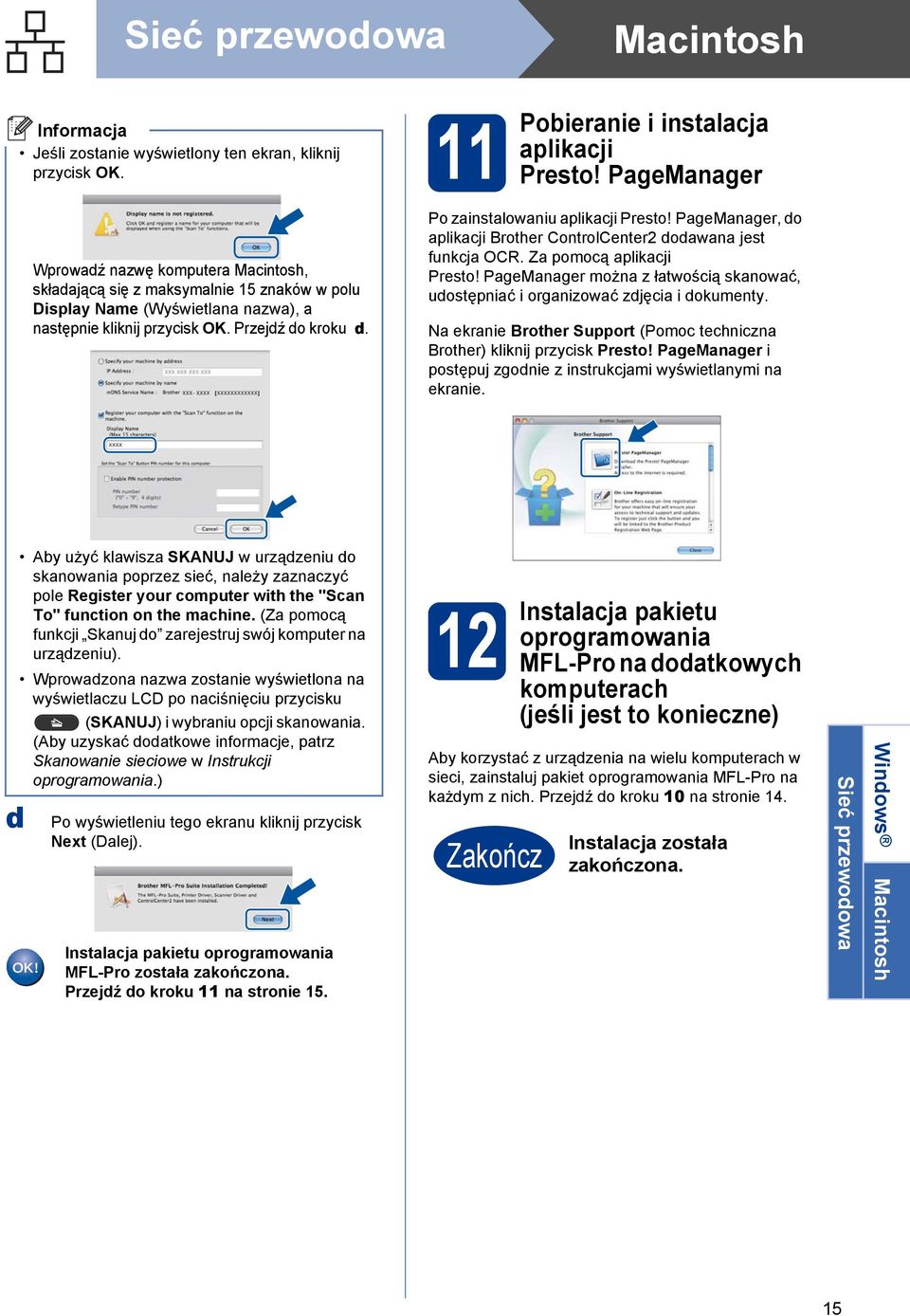

15 Sieć przewodowa Macintosh Jeśli zostanie wyświetlony ten ekran, kliknij przycisk OK. 11 Poieranie i instalacja aplikacji Presto! PageManager Wprowadź nazwę komputera Macintosh, składającą się z maksymalnie 15 znaków w polu Display Name (Wyświetlana nazwa), a następnie kliknij przycisk OK. Przejdź do kroku d. Po zainstalowaniu aplikacji Presto! PageManager, do aplikacji Brother ControlCenter2 dodawana jest funkcja OCR. Za pomocą aplikacji Presto! PageManager można z łatwością skanować, udostępniać i organizować zdjęcia i dokumenty. Na ekranie Brother Support (Pomoc techniczna Brother) kliknij przycisk Presto! PageManager i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. d Ay użyć klawisza SKANUJ w urządzeniu do skanowania poprzez sieć, należy zaznaczyć pole Register your computer with the "Scan To" function on the machine. (Za pomocą funkcji Skanuj do zarejestruj swój komputer na urządzeniu). Wprowadzona nazwa zostanie wyświetlona na wyświetlaczu LCD po naciśnięciu przycisku (SKANUJ) i wyraniu opcji skanowania. (Ay uzyskać dodatkowe informacje, patrz Skanowanie sieciowe w Instrukcji oprogramowania.) Po wyświetleniu tego ekranu kliknij przycisk Next (Dalej). Instalacja pakietu oprogramowania MFL-Pro została zakończona. Przejdź do kroku 11 na stronie Instalacja pakietu oprogramowania MFL-Pro na dodatkowych komputerach (jeśli jest to konieczne) Ay korzystać z urządzenia na wielu komputerach w sieci, zainstaluj pakiet oprogramowania MFL-Pro na każdym z nich. Przejdź do kroku 10 na stronie 14. Zakończ Instalacja została zakończona. Sieć przewodowa Windows Macintosh 15

16 Dla użytkowników ezprzewodowego interfejsu sieciowego Użytkownicy korzystający z interfejsu sieci ezprzewodowej 9 Zanim zaczniesz WAŻNE Jeżeli zamierzasz podłączyć urządzenie do sieci, zalecamy skontaktowanie się z administratorem sieci przed rozpoczęciem instalacji. Przed przystąpieniem do instalacji należy zapoznać się z ustawieniami sieci ezprzewodowej. Jeżeli ustawienia ezprzewodowe drukarki zostały już wcześniej skonfigurowane, przed ich ponownym skonfigurowaniem należy zresetować ustawienia sieci (LAN). 1. (Dla DCP-7055W / DCP-7057W) Na urządzeniu naciśnij klawisze Menu i a lu, ay wyrać opcję 3.SIEĆ. Naciśnij przycisk OK. (Dla DCP-7070DW) Na urządzeniu naciśnij klawisze Menu i a lu, ay wyrać opcję 4.SIEĆ. Naciśnij przycisk OK. 2. Naciśnij klawisze a lu, ay wyrać opcję 0.RESETOW. SIECI. Naciśnij przycisk OK. 3. Naciśnij klawisz a, ay wyrać opcję RESET. 4. Naciśnij klawisz a, ay wyrać opcję TAK. Chociaż urządzenia Brother DCP-7070DW można używać w sieciach przewodowych lu ezprzewodowych, w danej chwili możliwy jest tylko jeden rodzaj podłączenia. Ekrany poniżej są oparte na modelu DCP-7070DW. Try infrastruktury a Punkt dostępowy/router Bezprzewodowe urządzenie sieciowe (Twoje urządzenie) c Komputer osługujący połączenia ezprzewodowe podłączony do punktu dostępowego/routera 3 d Komputer osługujący połączenia przewodowe podłączony do punktu dostępowego/routera 16

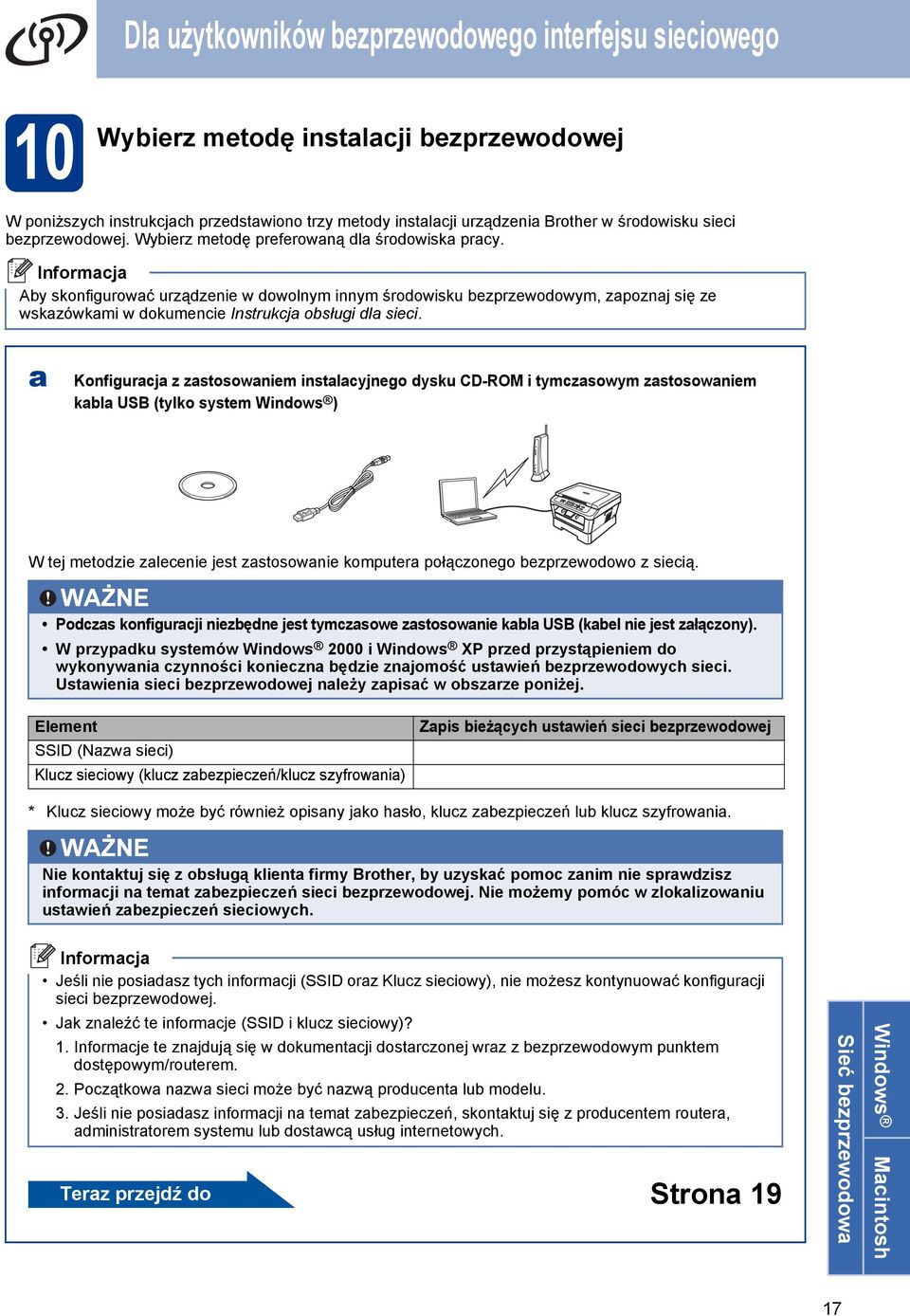

17 Dla użytkowników ezprzewodowego interfejsu sieciowego 10 Wyierz metodę instalacji ezprzewodowej W poniższych instrukcjach przedstawiono trzy metody instalacji urządzenia Brother w środowisku sieci ezprzewodowej. Wyierz metodę preferowaną dla środowiska pracy. Ay skonfigurować urządzenie w dowolnym innym środowisku ezprzewodowym, zapoznaj się ze wskazówkami w dokumencie Instrukcja osługi dla sieci. a Konfiguracja z zastosowaniem instalacyjnego dysku CD-ROM i tymczasowym zastosowaniem kala USB (tylko system Windows ) W tej metodzie zalecenie jest zastosowanie komputera połączonego ezprzewodowo z siecią. WAŻNE Podczas konfiguracji niezędne jest tymczasowe zastosowanie kala USB (kael nie jest załączony). W przypadku systemów Windows 2000 i Windows XP przed przystąpieniem do wykonywania czynności konieczna ędzie znajomość ustawień ezprzewodowych sieci. Ustawienia sieci ezprzewodowej należy zapisać w oszarze poniżej. Element SSID (Nazwa sieci) Klucz sieciowy (klucz zaezpieczeń/klucz szyfrowania) Zapis ieżących ustawień sieci ezprzewodowej * Klucz sieciowy może yć również opisany jako hasło, klucz zaezpieczeń lu klucz szyfrowania. WAŻNE Nie kontaktuj się z osługą klienta firmy Brother, y uzyskać pomoc zanim nie sprawdzisz informacji na temat zaezpieczeń sieci ezprzewodowej. Nie możemy pomóc w zlokalizowaniu ustawień zaezpieczeń sieciowych. Jeśli nie posiadasz tych informacji (SSID oraz Klucz sieciowy), nie możesz kontynuować konfiguracji sieci ezprzewodowej. Jak znaleźć te informacje (SSID i klucz sieciowy)? 1. Informacje te znajdują się w dokumentacji dostarczonej wraz z ezprzewodowym punktem dostępowym/routerem. 2. Początkowa nazwa sieci może yć nazwą producenta lu modelu. 3. Jeśli nie posiadasz informacji na temat zaezpieczeń, skontaktuj się z producentem routera, administratorem systemu lu dostawcą usług internetowych. Teraz przejdź do Strona 19 Sieć ezprzewodowa Windows Macintosh 17

18 Dla użytkowników ezprzewodowego interfejsu sieciowego Konfiguracja ręczna z panelu sterowania (systemy Windows i Macintosh) Jeśli ezprzewodowy punkt dostępowy/router nie osługuje tryu Wi-Fi Protected Setup (WPS) lu AOSS, zapisz w oszarze poniżej ustawienia urządzenia dla sieci ezprzewodowej ezprzewodowego punktu dostępowego/routera. WAŻNE Nie kontaktuj się z osługą klienta firmy Brother, y uzyskać pomoc zanim nie sprawdzisz informacji na temat zaezpieczeń sieci ezprzewodowej. Nie możemy pomóc w zlokalizowaniu ustawień zaezpieczeń sieciowych. Element SSID (Nazwa sieci) Klucz sieciowy (klucz zaezpieczeń/klucz szyfrowania) Zapis ieżących ustawień sieci ezprzewodowej * Klucz sieciowy może yć również opisany jako hasło, klucz zaezpieczeń lu klucz szyfrowania. Jeśli nie posiadasz tych informacji (SSID oraz Klucz sieciowy), nie możesz kontynuować konfiguracji sieci ezprzewodowej. Jak znaleźć te informacje (SSID i klucz sieciowy)? 1. Informacje te znajdują się w dokumentacji dostarczonej wraz z ezprzewodowym punktem dostępowym/routerem. 2. Początkowa nazwa sieci może yć nazwą producenta lu modelu. 3. Jeśli nie posiadasz informacji na temat zaezpieczeń, skontaktuj się z producentem routera, administratorem systemu lu dostawcą usług internetowych. Teraz przejdź do Strona 22 c Jednoprzyciskowa konfiguracja z zastosowaniem tryu Wi-Fi Protected Setup lu AOSS (systemy Windows i Macintosh) Jeśli ezprzewodowy punkt dostępowy/router osługuje automatyczną (jednoprzyciskową) konfigurację ezprzewodową (try Wi-Fi Protected Setup lu AOSS ) Teraz przejdź do Strona 24 18

19 Dla użytkowników ezprzewodowego interfejsu sieciowego Konfiguracja z zastosowaniem instalacyjnego dysku CD-ROM i tymczasowym zastosowaniem kala USB (tylko system Windows ) 11 Konfiguracja ustawień ezprzewodowych f Wyierz opcję Nie, a następnie kliknij przycisk Dalej. a Umieść instalacyjny dysk CD-ROM w napędzie. Jeśli wyświetli się monit, wyierz model i język. c d Jeśli ekran Brother nie zostanie wyświetlony automatycznie, przejdź do Mój komputer (Komputer), kliknij dwukrotnie ikonę CD-ROM, a następnie kliknij dwukrotnie start.exe. Kliknij opcję Instalacja początkowa, a następnie naciśnij przycisk Zainstaluj pakiet MFL-Pro. Jeśli akceptujesz umowę licencyjną, kliknij Tak. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Wyierz opcję Połączenie ezprzewodowe, a następnie kliknij przycisk Dalej. g Przeczytaj Ważna uwaga. Po potwierdzeniu SSID oraz klucza sieciowego zaznacz pole wyoru, a następnie kliknij przycisk Dalej. e W przypadku użytkowników systemu Windows Vista oraz Windows 7, po wyświetleniu ekranu Kontrola konta użytkownika, należy kliknąć przyciski Zezwalaj lu Tak. Po wyświetleniu tego ekranu wyierz opcję Zmień ustawienia zapory tak, ay uzyskać pełne połączenie sieciowe i kontynuuj instalację. (Zalecane) i kliknij przycisk Dalej. (Nie dotyczy użytkowników systemu Windows 2000) h W przypadku instalacji z komputera ezprzewodowego z systemem Windows Vista lu Windows 7, zaznacz pole wyoru i kliknij przycisk kontynuacji. Program instalacyjny automatycznie wykryje ustawienia sieci ezprzewodowej. Wyierz opcję Tymczasowe użycie kala USB (zalecane), a następnie kliknij przycisk Dalej. Jeśli Zapora systemu Windows nie jest używana, zapoznaj się z podręcznikiem użytkownika posiadanej zapory lu oprogramowania, ay uzyskać informacje na temat dodawania następujących portów sieciowych. Do skanowania sieci dodaj port UDP Jeżeli nadal masz prolemy z połączeniem sieciowym, dodaj port UDP 137. Sieć ezprzewodowa Windows Macintosh 19

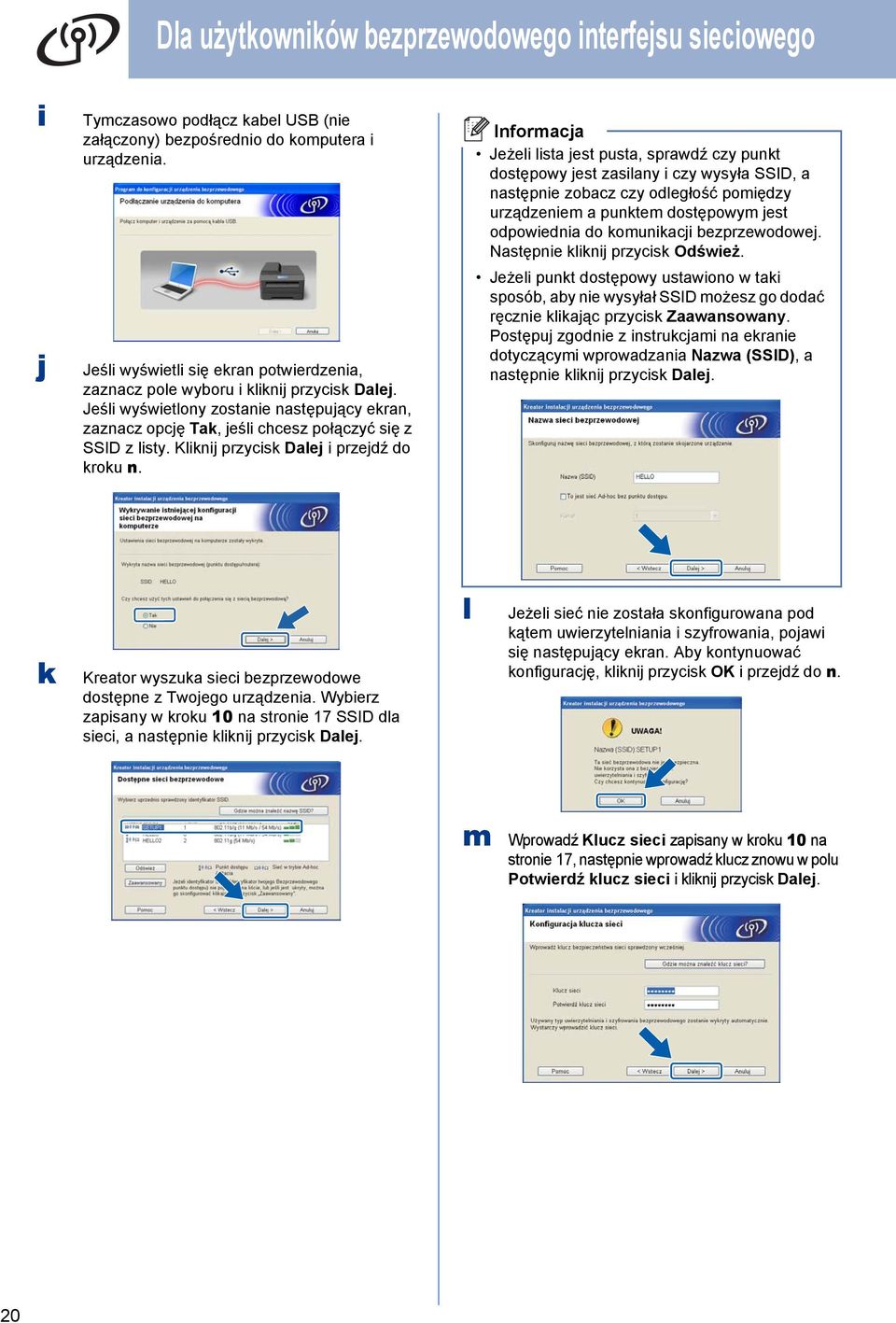

20 Dla użytkowników ezprzewodowego interfejsu sieciowego i j Tymczasowo podłącz kael USB (nie załączony) ezpośrednio do komputera i urządzenia. Jeśli wyświetli się ekran potwierdzenia, zaznacz pole wyoru i kliknij przycisk Dalej. Jeśli wyświetlony zostanie następujący ekran, zaznacz opcję Tak, jeśli chcesz połączyć się z SSID z listy. Kliknij przycisk Dalej i przejdź do kroku n. Jeżeli lista jest pusta, sprawdź czy punkt dostępowy jest zasilany i czy wysyła SSID, a następnie zoacz czy odległość pomiędzy urządzeniem a punktem dostępowym jest odpowiednia do komunikacji ezprzewodowej. Następnie kliknij przycisk Odśwież. Jeżeli punkt dostępowy ustawiono w taki sposó, ay nie wysyłał SSID możesz go dodać ręcznie klikając przycisk Zaawansowany. Postępuj zgodnie z instrukcjami na ekranie dotyczącymi wprowadzania Nazwa (SSID), a następnie kliknij przycisk Dalej. k Kreator wyszuka sieci ezprzewodowe dostępne z Twojego urządzenia. Wyierz zapisany w kroku 10 na stronie 17 SSID dla sieci, a następnie kliknij przycisk Dalej. l Jeżeli sieć nie została skonfigurowana pod kątem uwierzytelniania i szyfrowania, pojawi się następujący ekran. Ay kontynuować konfigurację, kliknij przycisk OK i przejdź do n. m Wprowadź Klucz sieci zapisany w kroku 10 na stronie 17, następnie wprowadź klucz znowu w polu Potwierdź klucz sieci i kliknij przycisk Dalej. 20

21 Dla użytkowników ezprzewodowego interfejsu sieciowego n Kliknij przycisk Dalej. Ustawienia zostaną przesłane do urządzenia. o p Ustawienia zostaną niezmienione, jeżeli klikniesz Anuluj. Jeżeli chcesz wprowadzić ustawienia adresu IP dla swojego urządzenia ręcznie, kliknij przycisk Zmień adres IP i wprowadź niezędne ustawienia adresu IP dla sieci. Jeśli wyświetlony zostanie ekran niepowodzenia konfiguracji sieci ezprzewodowej, kliknij przycisk Ponów i spróuj ponownie, zaczynając od kroku k. Na wyświetlaczu LCD przez 60 sekund wyświetlany ędzie komunikat o rezultacie połączenia. Odłącz kael USB łączący komputer z urządzeniem. Konfiguracja sieci ezprzewodowej została ukończona. Ay zainstalować pakiet oprogramowania MFL-Pro, przejdź do kroku f na stronie 30. Teraz przejdź do Strona 30 Windows Macintosh Sieć ezprzewodowa 21

22 Dla użytkowników ezprzewodowego interfejsu sieciowego Konfiguracja ręczna z panelu sterowania (systemy Windows i Macintosh) 11 a Konfiguracja ustawień ezprzewodowych WAŻNE Przed przystąpieniem do dalszej części potrzene ędą ustawienia sieci ezprzewodowej zapisane uprzednio w kroku 10 na stronie 17. (Dla DCP-7055W / DCP-7057W) Na urządzeniu naciśnij klawisze Menu i a lu, ay wyrać opcję 3.SIEĆ, a następnie naciśnij przycisk OK. Naciśnij klawisze a lu, ay wyrać opcję 2.KREATOR KONF., a następnie naciśnij przycisk OK. (Dla DCP-7070DW) Na urządzeniu naciśnij klawisz Menu, a następnie klawisz a lu, ay wyrać opcję 4.SIEĆ i naciśnij przycisk OK. Naciśnij klawisz a lu, ay wyrać opcję 2.WLAN, a następnie naciśnij przycisk OK. Naciśnij klawisz a lu, ay wyrać opcję 2.KREATOR KONF., a następnie naciśnij przycisk OK. Po wyświetleniu pozycji WLAN WŁ.? naciśnij klawisz a, ay wyrać opcję WŁ.. Spowoduje to rozpoczęcie konfiguracji ezprzewodowej. W przeciwnym razie naciśnij klawisz Stop/Zakończ, ay zamknąć kreatora konfiguracji ezprzewodowej. Urządzenie ędzie wyszukiwać dostępnych nazw SSID. Jeśli zostanie wyświetlona lista nazw SSID, użyj klawiszy a lu, ay wyrać nazwę SSID zapisaną w kroku 10 na stronie 17, a następnie naciśnij klawisz OK. Jeśli używana jest metoda uwierzytelnienia i szyfrowania, w której wymagany jest klucz sieciowy, przejdź do kroku c. Jeśli używaną metodą uwierzytelnienia jest system otwarty, a try szyfrowania ustawiony jest na Brak, przejdź do kroku e. Wyświetlenie listy dostępnych nazw SSID zajmie kilka sekund. Jeśli lista nazw SSID nie zostanie wyświetlona, sprawdź, czy punkt dostępowy jest włączony. Przesuń urządzenie liżej punktu dostępowego i spróuj rozpocząć ponownie od kroku a. Jeżeli punkt dostępowy ustawiono w taki sposó, ay nie wysyłał SSID, należy dodać nazwę SSID ręcznie. Ay uzyskać szczegółowe informacje, patrz Konfigurowanie urządzenia, gdy SSID nie jest wysyłane w Instrukcji osługi dla sieci. Jeśli ezprzewodowy punkt dostępowy/router osługuje try Wi-Fi Protected Setup, zostanie wyświetlona pozycja WYBRANY PUNKT DOSTĘPU OBSŁUGUJE FUNKCJĘ WPS. UŻYĆ JEJ? wysyłane w Instrukcji osługi dla sieci. Ay podłączyć urządzenie z zastosowaniem automatycznego tryu ezprzewodowego, naciśnij klawisz a, ay wyrać opcję TAK. (W przypadku wyrania opcji NIE, przejdź do c, ay wprowadzić klucz sieciowy). Po wyświetleniu pozycji URUCHOM FUNKCJĘ WPS NA ROUTERZE/PUNKCIE DOSTĘPU I KLIKNIJ PRZYCISK DALEJ. naciśnij przycisk Wi-Fi Protected Setup na ezprzewodowym punkcie dostępowym/ routerze, a następnie naciśnij przycisk a, ay wyrać opcję DALEJ. Przejdź do e. c Wprowadź klucz sieciowy zapisany w kroku 10 na stronie 17 za pomocą klawiszy a lu, ay wprowadzić litery alo cyfry. Ay usunąć wprowadzone litery, naciśnij przycisk Wyczyść. Ay na przykład wprowadzić literę a, naciśnij klawisz a lu do chwili jej wyświetlenia. Ay wprowadzić kolejny znak, naciśnij przycisk OK. Ay uzyskać więcej informacji, patrz Wprowadzanie tekstu ustawień ezprzewodowych na stronie 28. Po wprowadzeniu wszystkich znaków naciśnij przycisk OK a następnie naciśnij klawiszs a lu, ay wyrać opcję TAK, a następnie naciśnij przycisk OK, ay zastosować ustawienia. Przejdź do d. d e Urządzenie podejmie teraz próę połączenia z siecią ezprzewodową z zastosowaniem wprowadzonych informacji. Na wyświetlaczu LCD zostanie wyświetlony komunikat o rezultacie połączenia, a raport Raport WLAN zostanie wydrukowany automatycznie. Jeśli połączenie się nie powiodło, sprawdź kod łędu na wydruku raportu i odnieś się do rozdziału Rozwiązywanie prolemów na stronie
