1 WARSZTATY NOWOCZESNE TECHNOLOGIE W ENERGETYCE Nowe horyzonty w działalności OSD Transformatory SN/nn z podobciążeniowymi przełącznikami zaczepów możliwości zastosowania w sieciach dystrybucyjnych innogy Stoen Operator dr inż. Bartosz Pawlicki

2 1 Potrzeba i idea 2 Opis projektów 3 Urządzenia 4 Lokalizacje

3 Potrzeba i idea Co się dzieje w przypadku braku mocy wytwarzanej nad pobieraną? Co się dzieje z napięciami w przypadku dołączenia OZE? Obecnie FBVR Frequency Based Voltage Regulation [DSM/DSR] ϵ [Smart Grid] Un ± 10% SVR Smart Voltage Regulation Przyszłość 3

4 SVR - Jak to działa? Celem projektu jest poznanie możliwości wykorzystania transformatorów SN/nn z podobciązeniowymi przełącznikami zaczepów do utrzymywania optymalnego poziomu napięcia zasilającego klientów OFF Chcemy sprawdzić możliwość stosowania algorytmów regulacyjnych na rzeczywistej sieci W pełni automatyczna kontrola napięcia na szynach nn w stacji Pomiar napięcia w stacji i w sensorach Sprawdzenie aktualnie nastawionego algorytmu Wyliczenie optymalnego poziomu napięcia Przełączenie zaczepu Zmiana napięcia 4

5 FBVR - Jak to działa? Poprzez odpowiednie kształtowanie poziomu napięcia wpływamy za zapotrzebowanie na moc u klientów. W pełni automatyczna redukcja obciążenia Kluczowa jest redukcja obciążenia przy zachowaniu komfortu klientów 10% δu 5% 0% 0,00% 0,20% δf Pomiar częstotliwości (odchylenia) Wyliczanie oczekiwanej wartości napięcia Zmiana zaczepu przełącznika Obniżenie napięcia Redukcja zapotrzebowania 5

6 Trochę techniki nowoczesne transformatory SN/nn z podobciązeniowymi przełącznikami zaczepów Regulacja napięcia w stacjach SN/nn: zastosowano niestosowane wcześniej przez OSD transformatory SN/nn z możliwością zmiany napięcia pod obciążeniem 2 x 400kVA Zastosowano 2 transformatory o mocy 400kVA wraz ze sterownikami SVR i FBVR Trwałość Producent deklaruje bezobsługowe działanie przez cykli Pełna wizualizacja i możliwość zdalnego sterowania ze SCADA Transformator 15/0.4kV z PPZ 6

7 Parametry techniczne transformatorów nawiązanie do standardów Tr SN/nn i standardów automatyki Transformator 15/0.4kV z PPZ Parametry: Typ: olejowy Chłodzenie: ONAN Moc znamionowa: 400kVA Grupa połączeń: Dyn5 Napięcie znamionowe górne: 15,75kV Napięcie znamionowe dolne: 0,42kV Straty jałowe: A 0 494W (A 0 <0,43kW +20% ) Straty obciążeniowe: 3745W (C k <4,6kW +5%) Procentowe napięcia zwarcia: 4,2% (4,5%±10%) Regulacja napięcia po stronie górnej Regulacja ± 4 x 2% (9 zaczepów) PPZ: MR GRIDCON itap Napięcie sterownicze 48VDC / 24 VDC 7

8 Inne rozwiązania - FITformer REG istotnym problemem jest brak konkurencji Tylko 3 zaczepy (w tym nominalny) Przełącznik zaczepów po stronie nn 8

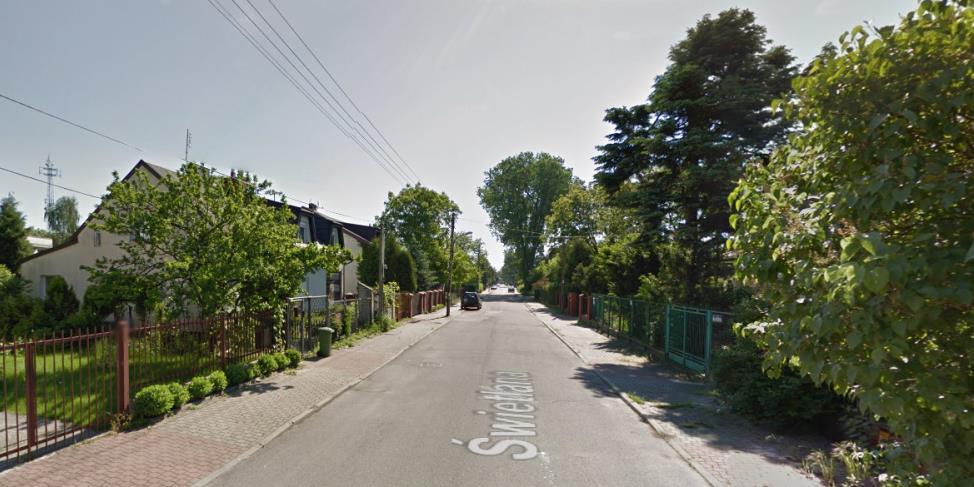

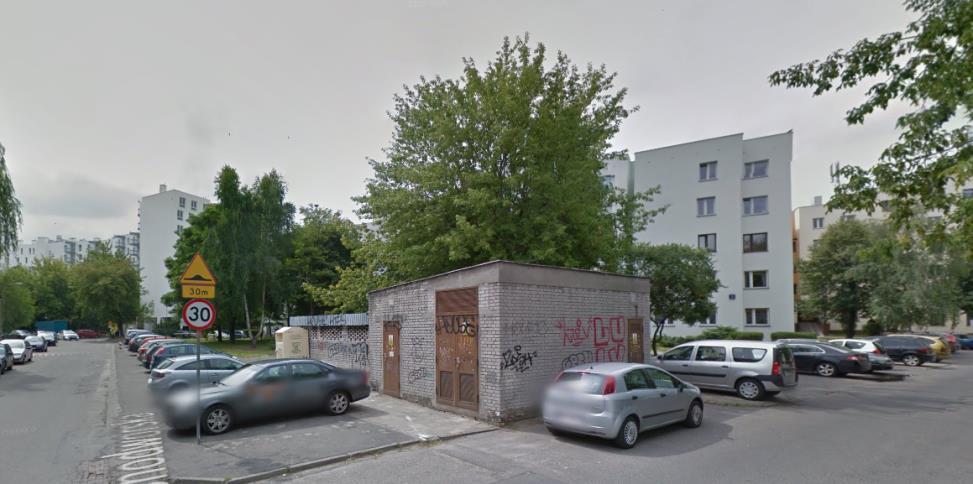

9 Lokalizacje Potrzeba przetestowania dla różnych grup odbiorców osiedle bloków - Żoliborz osiedle domów jednorodzinnych - Włochy Sensory napięcia Na końcach obwodów zastosowano sensory do kontroli odpowiedniej jakości dostarczanego napięcia Wiedza Pozyskamy wiedzę na temat podatności odbiorców na regulację obciążenia Doświadczenie Dzielimy się z innymi 9

10 Lokalizacje F B V R

11 Lokalizacje F B V R

12 Lokalizacje F B V R

13 Lokalizacje F B V R

14 Lokalizacje F B V R

15 Lokalizacje F B V R

16 Lokalizacje F B V R

17 Nagroda 17

18 Podsumowanie Pilotaż 2 stacje SN/nn okres testowania 2 lata współpraca z 3 partnerami finansowanie przez innogy Komfort odbiorców potrzebne są usługi gwarantujące komfort korzystania z energii elektrycznej Potrzeba innowacji stymulacja zmian ewolucja profilu OSD bodziec dla gospodarki wzrost komfortu życia niezbędne jest wsparcie/finansowanie Co dalej? doskonalenie algorytmu i rozwiązania określenie podatności odbiorców analiza możliwości zastosowania dla transformatorów WN/SN 18

19 Dziękuję! Kontakt Dr inż. Bartosz Pawlicki Planowanie Rozwoju Sieci M T bartosz.pawlicki@innogy.com 19
