Automatyka SZR. Korzyści dla klienta: [ Zabezpieczenia ] Seria Sepam. Sepam B83 ZASTOSOWANIE UKŁADY PRACY SZR

Transkrypt

1 1 Automatyka SZR Sepam B83 ZASTOSOWANIE Sepam B83 standard / UMI Konieczność zachowania ciągłości dostaw energii elektrycznej do odbiorców wymusza na jej dostawcy stosowania specjalizowanych automatów przełączania zasilania. Coraz częściej nowoczesne instalacje energetyczne zasilane są z wielu źródeł. Urządzenie automatyki SZR pozwala na szybkie wykrycie stanów zakłóceniowych w układzie zasilania i jego przełączenie do układu rezerwowego. Wymagana przy tym jest szybkość i niezawodność łączeń. Te wszystkie cechy oferuje automat SZR zabudowany w przekaźniku Sepam B83 UKŁADY PRACY SZR Automatyka SZR może pracować w 3 różnych konfiguracjach. Wyboru typu rezerwy przekaźnik realizuje samoczynnie na podstawie stanu położenia kontrolowanych wyłączników w polach zasilających i w polu sprzęgła: rezerwa jawna z załączonym sprzęgłem i transformatorem T1 rezerwa jawna z załączonym sprzęgłem i transformatorem T2 rezerwa ukryta z załączonymi transformatorami T1 oraz T2 Korzyści dla klienta: pomiar 6 napięć fazowych po 3 dla zasilania podstawowego i rezerwowego automatyczne dostosowywanie algorytmu do układu pracy układy pracy dla rezerwy jawnej i ukrytej cykl szybki z przerwą w zasilaniu (niesynchroniczny) - czas przełączania ok. 50ms konfigurowalny czas zwłoki dla pobudzenia SZR system blokad trwałych i przejściowych sygnalizacja optyczna zaników napięć i blokad sygnalizacja cykli udanych i nieudanych (dotyczy wersji z wyświetlaczem graficznym) wizualizacja synoptyki i pomiarów na wyświetlaczu (dotyczy wersji z wyświetlaczem graficznym) liczniki cykli udanych i nieudanych

2 2 OPIS DZIAŁANIA Po zaniku napięcia podstawowego następuje odmierzanie czasu zwłoki To. Jeśli w tym czasie zaniknie pobudzenie kryterium podnapięciowego nie dojdzie do przełączenia zasilania i układ będzie nadal pracował w stanie czuwania. Jeśli po czasie To pobudzenie UT1< lub UT2< nadal będzie się utrzymywało, nastąpi otwarcie wyłącznika strony dolnej transformatora zasilania podstawowego, a następnie sprawdzenie stanu położenia jego wyłącznika. Po wyłączeniu wyłącznika transformatora zasilania podstawowego następuje bezzwłocznie w zależności od typu rezerwy: załączenie wyłącznika transformatora zasilania rezerwowego (rezerwa jawna) lub załączenie wyłącznika sprzęgła (rezerwa ukryta) oraz sprawdzenie stanu położenia odpowiednich wyłączników. Po stwierdzenie poprawnego (zamkniętego) stanu wyłącznika generowany jest sygnał udanego cyklu SZR. W przypadku ustawienia pojedynczego cyklu - automatyka SZR zostaje zablokowana. Rejestracja Proces rejestracji rozpoczyna się po zaniku napięcia podstawowego i trwa do końca cyklu. W zależności od parametrów konfiguracyjnych, urządzenie może zapamiętać kilkanaście ostatnich sekwencji przełączeń. TRYB PRZYSPIESZONY Załączenie tego trybu powoduje bezzwłoczne uruchomienie SZR z pominięciem komendy wyłączenia zasilania podstawowego w przypadku wyłączenia wyłącznika przez zabezpieczenia lub przez operatora. Aby ustawić tryb działania SZR przyspieszony należy podać napięcie na dedykowane wejście cyfrowe urządzenia. TRYB POWROTNY Przy załączonej opcji automatyka powrotna z chwilą załączenia wyłącznika zasilania rezerwowego automatyka SZR oczekuje na powrót napięcia podstawowego. Jeśli nastąpi powrót napięcia podstawowego następuje bezzwłoczne otwarcie wyłącznika w polu rezerwowym (transformatora lub sprzęgła) i po zwłoce czasowej załączenie wyłącznika zasilania podstawowego. BLOKOWANIE SZR Automatyka SZR blokowana jest w następujących przypadkach: po podaniu napięcia na wejście cyfrowe po wykonaniu pojedynczego cyklu (nie dotyczy trybu SZR powrotnego) po zadziałaniu zabezpieczeń w polach transformatorów zasilających i pola łącznika sprzęgła (blokada trwała) po wykryciu niesprawności w polach pomiarowych (blokada przejściowa) po wykryciu nieprawidłowego stanu kontrolowanych łączników (blokada przejściowa) po przekroczeniu czasu granicznego po otrzymaniu komendy systemowej Automatykę SZR można odblokować: po podaniu napięcia na wejście cyfrowe po otrzymaniu komendy systemowej AUTOMATYKA PPZ WOLNY I SYNCHRONICZNY Planowe przełączenie zasilania uruchamiane jest po podaniu napięcia na wejście binarne. Automat samoczynnie dostosowuje sekwencje przełączeń w zależności od układu łączników dla rezerwy jawnej. W tym przypadku przełączanie zasilań następuje wskutek decyzji użytkownika, a nie po zadziałaniu zabezpieczeń podnapięciowych. Możliwa jest praca PPZ w układzie synchronicznym. Dla takiej aplikacji, po sprawdzeniu zgodności wektorów napięcia zasilania podstawowego i rezerwowego odnośnie modułu, kąta i częstotliwości, następuje sekwencja załączenia wyłącznika zasilania rezerwowego do pracy równoległej transformatorów i otwarcia wyłacznika zasilania podstawowego. Opcja PPZ synchronicznego dostępna jest po zmianie parametru konfiguracyjnego w nastawach Sepam.

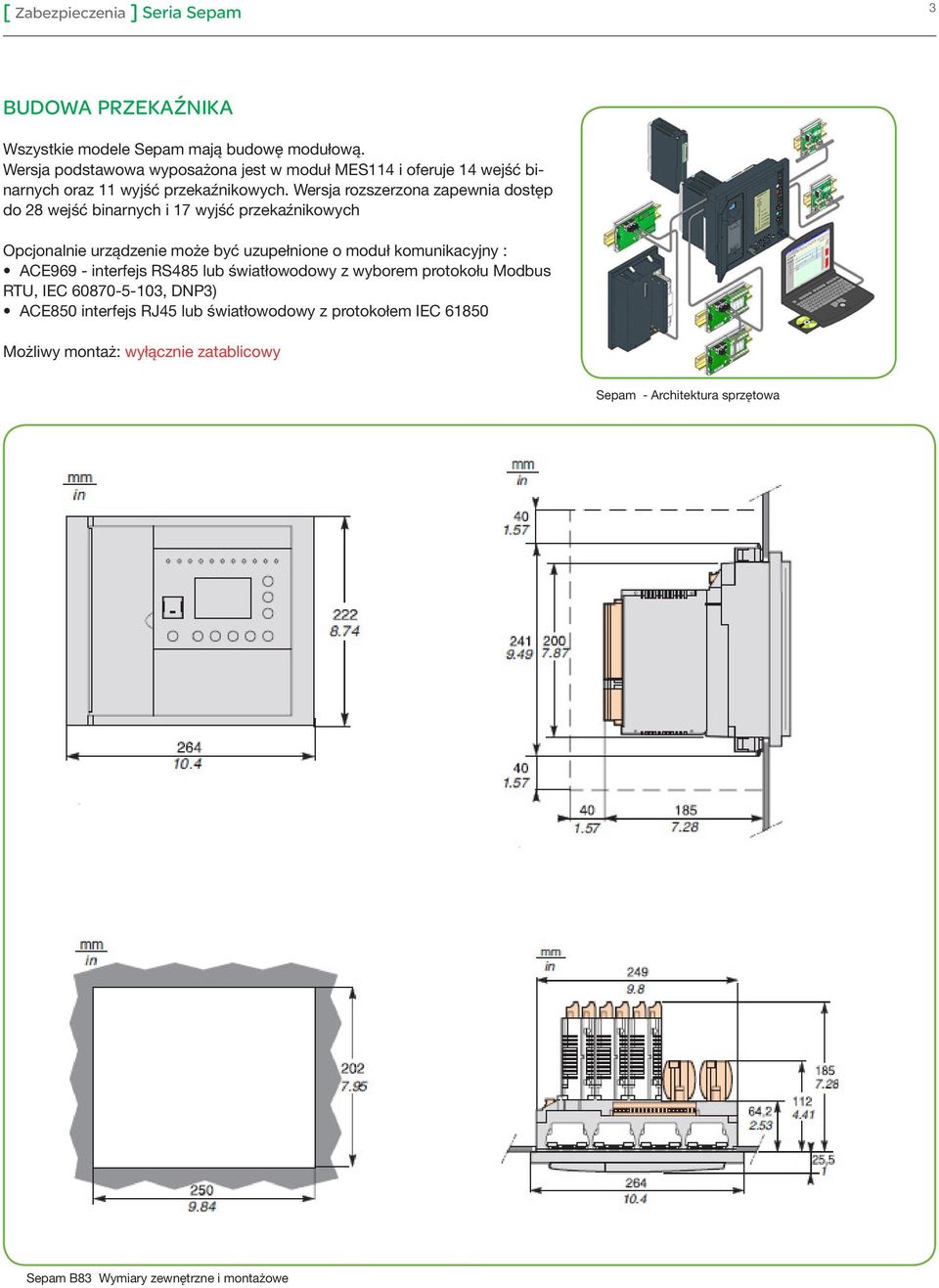

3 3 BUDOWA PRZEKAŹNIKA Wszystkie modele Sepam mają budowę modułową. Wersja podstawowa wyposażona jest w moduł MES114 i oferuje 14 wejść binarnych oraz 11 wyjść przekaźnikowych. Wersja rozszerzona zapewnia dostęp do 28 wejść binarnych i 17 wyjść przekaźnikowych Opcjonalnie urządzenie może być uzupełnione o moduł komunikacyjny : ACE969 - interfejs RS485 lub światłowodowy z wyborem protokołu Modbus RTU, IEC , DNP3) ACE850 interfejs RJ45 lub światłowodowy z protokołem IEC Możliwy montaż: wyłącznie zatablicowy Sepam - Architektura sprzętowa Sepam B83 Wymiary zewnętrzne i montażowe

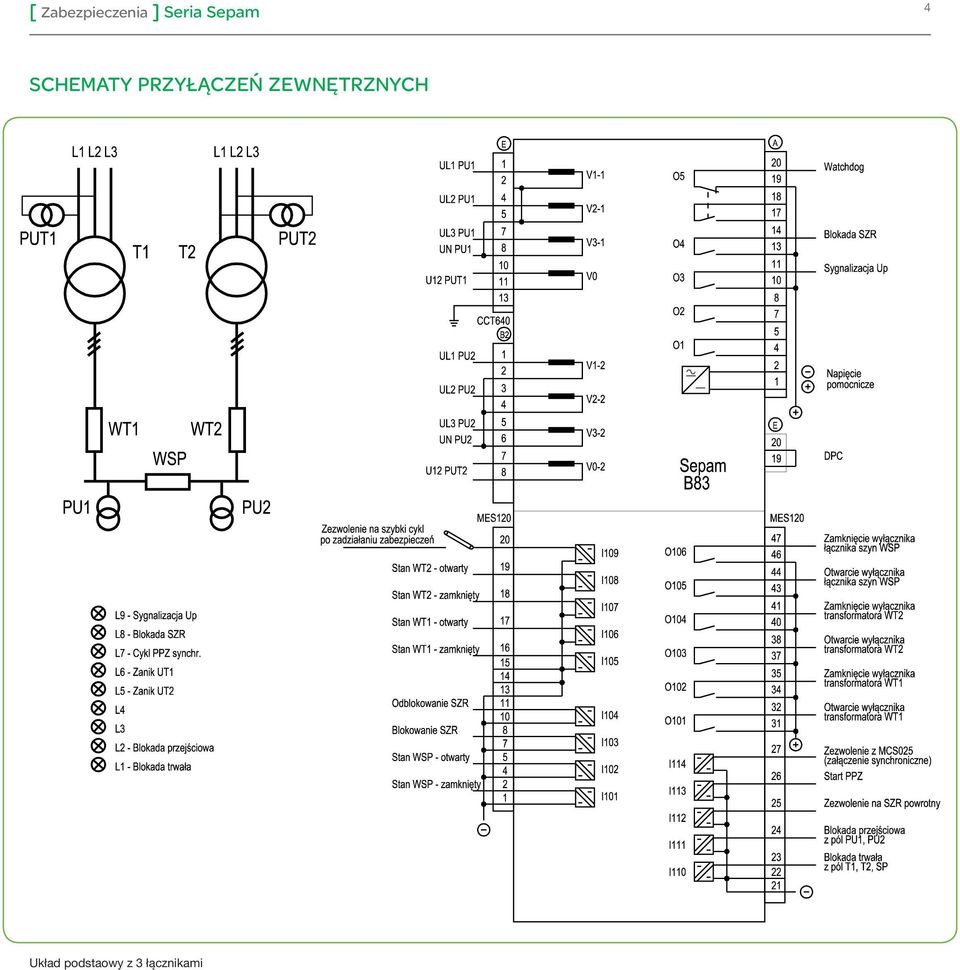

4 4 SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH Układ podstaowy z 3 łącznikami

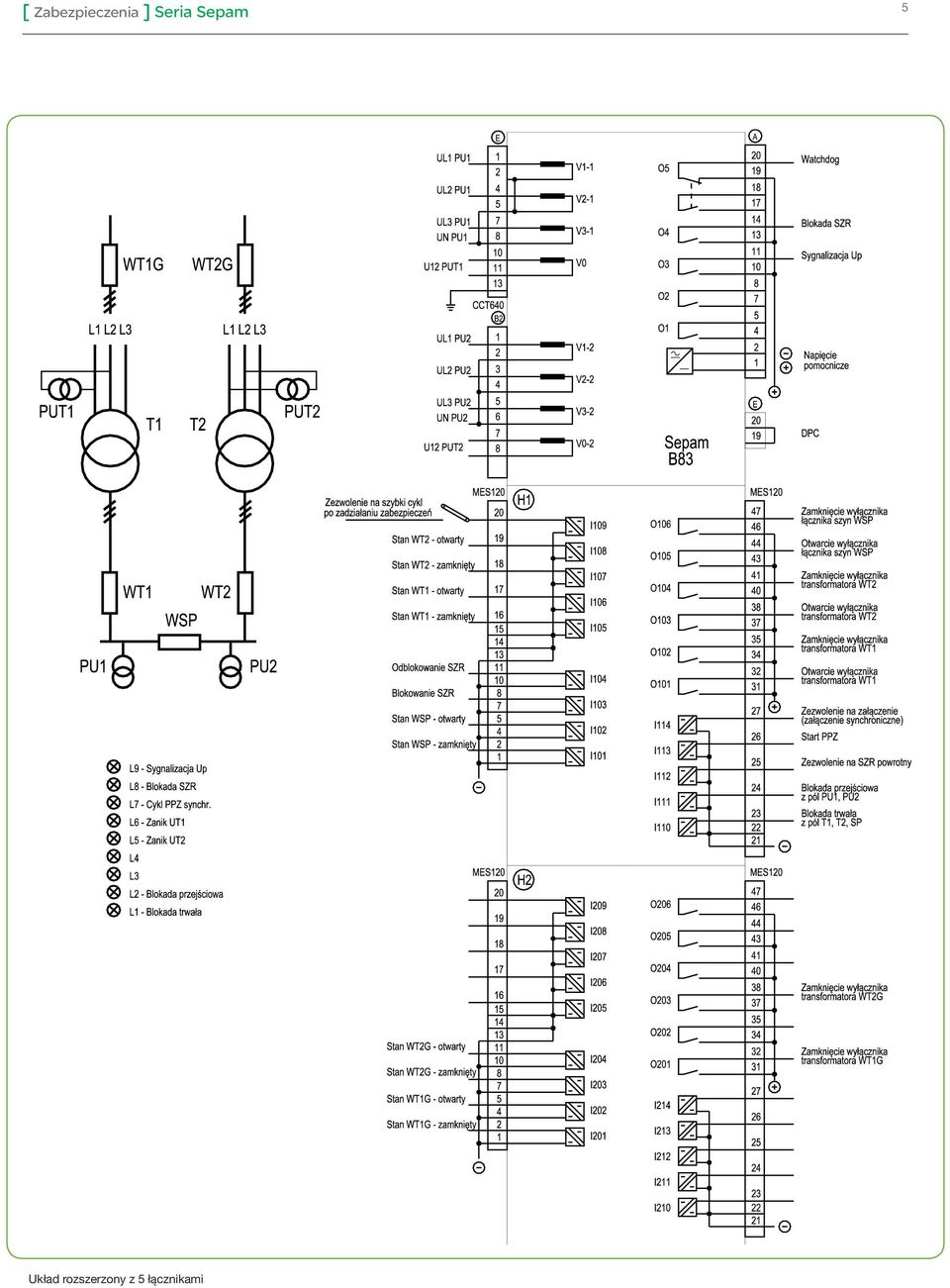

5 5 Układ rozszerzony z 5 łącznikami
