1 B O O K E R I N FO 1

2 O FIRMIE APS ENERGIA 100% polskiego kapitału Technologia opracowana i produkowana w Polsce 23 lata doświadczenia 370 pracowników w kraju i za granicą SEKTOR OBRONNY ENERGETYKA PRZEMYSŁ ENERGETYKA ATOMOWA NAFTA I GAZ TRAKCJA I TRANSPORT B O O K E R I N FO Copyright APS Energia S.A. 2

3 GRUPA APS ENERGIA ZARZĄD BADANIA I ROZWÓJ INŻYNIERIA I PRODUKCJA SPRZEDAŻ I MARKETING ADMINISTRACJA I HR FINANSE I KSIĘGOWOŚĆ SPRZEDAŻ ADMINISTRACJA WSPARCIE TECHNICZNE SPRZEDAŻ ADMINISTRACJA WSPARCIE TECHNICZNE PRODUKCJA SPRZEDAŻ ADMINISTRACJA WSPARCIE TECHNICZNE SPRZEDAŻ I MARKETING ADMINISTRACJA I HR FINANSE I KSIĘGOWOŚĆ SERWIS I PRODUKCJA SPRZEDAŻ ADMINISTRACJA WSPARCIE TECHNICZNE SPRZEDAŻ ADMINISTRACJA WSPARCIE TECHNICZNE SPRZEDAŻ ADMINISTRACJA WSPARCIE TECHNICZNE

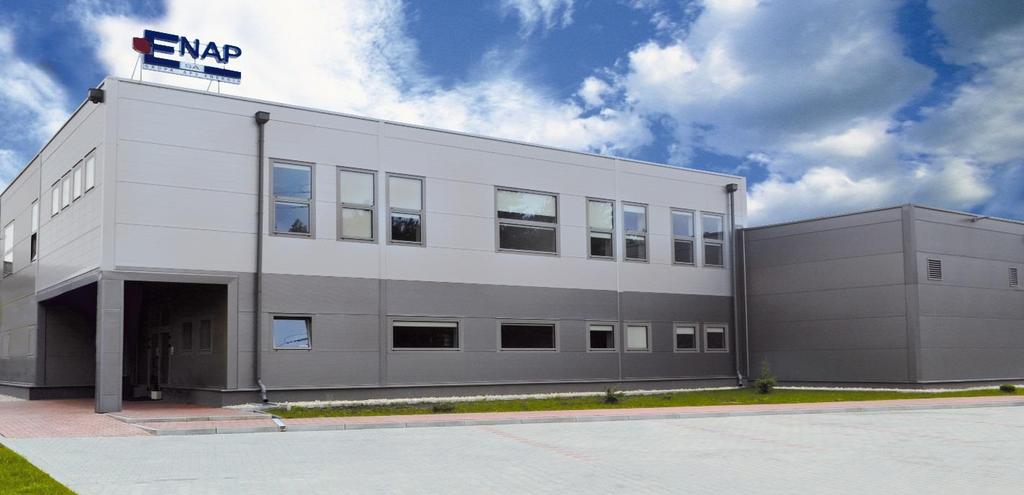

4 Siedziby produkcyjne APS Energia STANISŁAWÓW PIERWSZY JEKATERYNBURG KOZIENICE KOZIENICE Produkcja kompletnych systemów zasilania oraz rozwiązań dla energetyki odnawialnej. Uruchomiona w 2012 roku. Zatrudnienie: 99 osób Powierzchnia: 1500 m kw. STANISŁAWÓW PIERWSZY Projektowanie i produkcja kompletnych systemów zasilania. Uruchomiona w 2016 roku. Zatrudnienie: 200 osób. Powierzchnia: 7000 m kw. JEKATERYNBURG Projektowanie i produkcja kompletnych systemów zasilania. Uruchomiona w marcu 2015 roku. Powierzchnia: 800 m kw. Zatrudnienie: 40 osób. Copyright APS Energia S.A. 4

5 ZABEZPIECZAMY BEZPRZERWOWE DZIAŁANIE URZĄDZEŃ W RÓŻNYCH OBSZARACH PRZEMYSŁU Copyright APS Energia S.A. 5

6 OBSZARY ZABEZPIECZANE PRZEZ URZĄDZENIA APS ENERGIA ENERGETYKA Nowość Copyright APS Energia S.A. 6

7 OBSZARY ZABEZPIECZANE PRZEZ URZĄDZENIA APS ENERGIA ENERGETYKA ATOMOWA Nowość Copyright APS Energia S.A. 7

8 OBSZARY ZABEZPIECZANE PRZEZ URZĄDZENIA APS ENERGIA ODNAWIALNE ŹRÓDŁA ENERGII Nowość Copyright APS Energia S.A. 8

9 OBSZARY ZABEZPIECZANE PRZEZ URZĄDZENIA APS ENERGIA NAFTA & GAZ Nowość Copyright APS Energia S.A. 9

10 OBSZARY ZABEZPIECZANE PRZEZ URZĄDZENIA APS ENERGIA TRAKCJA Nowość Copyright APS Energia S.A. 10

11 PHOTO CAPTION Portfolio produktowe APS Energia oferuje szeroką gamę produktów, w tym systemy UPS DC i AC oraz inne specjalistyczne urządzenia zasilające dla sektorów produkcji energii elektrycznej, ropy i gazu, telekomunikacji, medycyny i innych gałęzi przemysłu. Copyright APS Energia S.A. 11

12 PRZETWORNICE DC SPECYFIKACJA PRODUKTÓW PBI EPI BRI Grupa prostowników PBI to typoszereg urządzeń zasilania prądem stałym i ładowarek zaprojektowana w celu zasilania bezpośredniego odbiorników lub też w połączeniu z zasilaniem bateryjnym. Prostowniki PBI znajdują zastosowanie w układach zasilania napięciem stałym o napięciu znamionowym: 24VDC, 48VDC, 110VDC i 220VDC. Grupa przetwornic napięcia EPI to typoszereg urządzeń zasilania prądem stałym zaprojektowana w celu zamiany napięcia wejściowego DC na napięcie wyjściowe DC wymagane przez odbiorniki, zwykle w zakresie 24VDC 220VDC. Przetwornice napięcia EPI stosowane są w aplikacjach przemysłowych wymagających wysokiej niezawodności i stabilności zasilania. Opornica rozładowcza BRI stosowana jest do kontrolowanego rozładowania baterii ze stałym, zadanym prądem w celu zapewnienia najlepszych warunków utrzymania baterii. Kontrolowane rozładowanie baterii ze stałym, zadanym prądem. 12

13 PRZETWORNICE AC SPECYFIKACJA PRODUKTÓW BFI FAT MODULA HPI Grupa urządzeń BFI to typoszereg falowników i zasilaczy UPS zaprojektowana w celu zasilania prądem zmiennym w aplikacjach przemysłowych wymagających wysokiej niezawodności i stabilności zasilania. Grupa systemów FAT to typoszereg falowników do zasilania prądem zmiennym silników asynchronicznych, stosowana w połączeniu z zewnętrznym zasilaniem bateryjnym. Jednofazowe i trójfazowe zasilacze UPS z zasilaniem bateryjnym. Zasilacze UPS dla odbiorców przemysłowych, bankowości i telekomunikacji. Statyczna przetwornica częstotliwości dużych mocy do konwersji napięcia przemiennego lub innego na napięcie o innej częstotliwości najczęściej 60 Hz lub 400 Hz. Zasilacze UPS dla odbiorców przemysłowych, bankowości i telekomunikacji. Copyright APS Energia S.A. 13

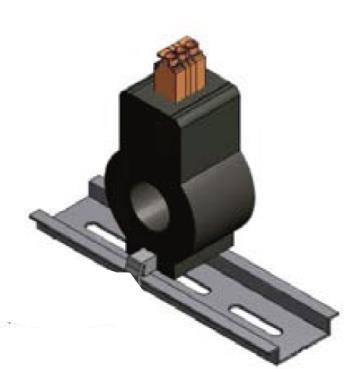

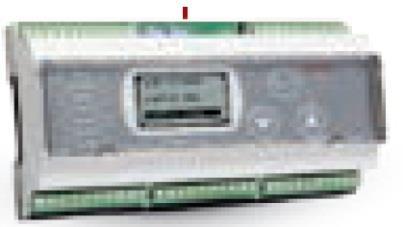

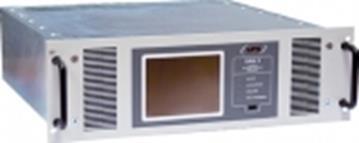

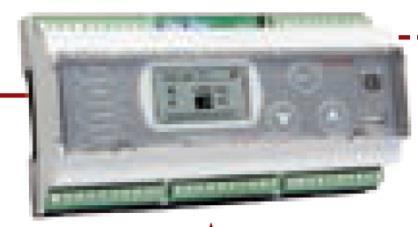

14 SYTEMY AUTOMATYCZNEGO NADZORU -SAN SAN 3 SAN 5-1 SAN 6-1 SAN 2 Monitorowanie parametrów elektrycznych w systemach zasilania. Mikroprocesorowy układ kontroli parametrów baterii. Mikroprocesorowy układ kontroli doziemienia. Mikroprocesorowy układ kontroli stanu izolacji z lokalizacją doziemień. Copyright APS Energia S.A. 14

15 Przekształtniki do źródeł OZE i Magazynów Energii PORTFOLIO PRODUKTOWE Copyright APS Energia S.A. 15

16 Magazyn energii schemat podstawowy System Zarządzania Energią Transformator sprzęgający Przekształtnik dwukierunkowy Baterie i BMS Copyright APS Energia S.A.

17 Magazyn energii schemat podstawowy System Zarządzania Energią Transformator sprzęgający Przekształtnik dwukierunkowy (falownik) Baterie i BMS Copyright APS Energia S.A.

18 Falownik dwukierunkowy APStorage przeznaczony jest do pracy w systemach zasilania odbiorników o napięciu znamionowym 3x400 i częstotliwości 50Hz oraz do współpracy z zasobnikami energii. Cechy: współpraca z różnymi typami baterii: Pb, Li-Ion, NiCd, VRF, VRFB itp., szeroki zakres napięć wejściowych, współpraca z systemami SCADA poprzez: CAN, CANOPEN, MODBUS, IEC61860, inteligentny algorytm sterowania zasobnikiem funkcja wstępnego ładowania ciągłe monitorowanie statusu wszystkich elementów urządzenia, sterowanie ich pracą i raportowanie ewentualnych awarii wyświetlanie na konsoli - ekran LCD i diody LED - stanu pracy urządzenia typ pracy: on-grid & off-grid. 18

19 Falownik dwukierunkowy Rozwiązania katalogowe: Rozwiązania na zamówienie: dostępny zakres napięciowy DC do 1000V dostępna moc do 1,5MW / jednostkę falownika Copyright Stay-On Paweł Grabowski

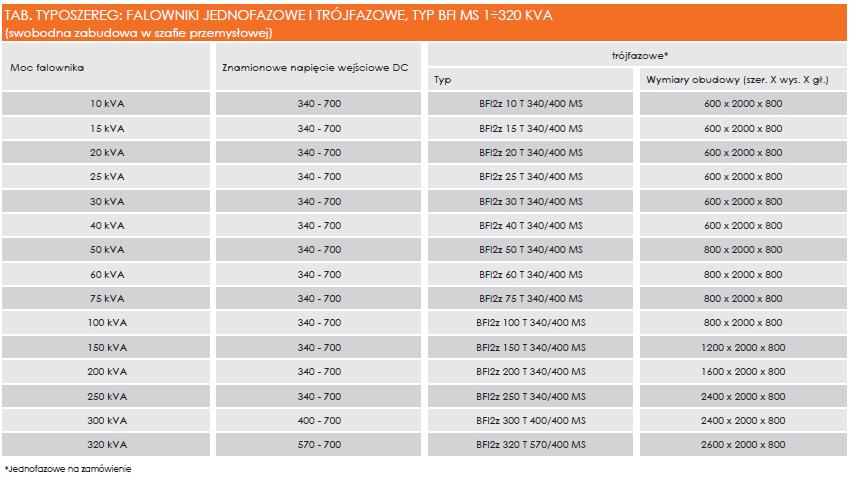

20 Podstawowe parametry falownika BFI2z (standard) MOC: od 10kVA poprzez 320kW w standardzie i wyższe na zamówienie do 1,5 MW Znamionowe napięcie zasilające Częstotliwość napięcia zasilającego Znamionowe napięcie AC pomocnicze Napięcie wyjściowe DC Częstotliwość napięcia wyjściowego (fn) AC 3 x 400 ±15% V 50 ±5% Hz 230/ %, -15% V 340 do 700V ±1% V 50 Hz THD napięcia wyjściowego < 2% Przeciążalność < 1,05 Przeciążalność 1,05 1,5In Zakres cosφ charakteryzującego obciążenie długotrwale; w ciągu 30s 0 ind. do 0 poj. Sprawność całkowita > 94 % Zabezpieczenia: od przegrzania układów mocy, przeciążeniowe, przeciwzwarciowe 20

21 Falownik dwukierunkowy typu BFI2z 375T 725/400 MS Copyright APS Energia S.A. 21

22 Przykładowe konfiguracje Standard Standard z odbiorami DC Copyright APS Energia S.A.

23 Przykładowe konfiguracje Hybrydowy Redundancyjny Copyright APS Energia S.A.

24 Przykładowe konfiguracje Magazyn energii z funkcją UPS Copyright APS Energia S.A.

25 Przykładowe konfiguracje System magazynu energii z OZE Copyright APS Energia S.A.

26 SYSTEM FALOWNIKA DWUKIERUNKOWEGO BFI2Z 30T 720/400MS Właściwości systemu: Złoty Medal PGE Energia Odnawialna SA za magazyn energii ze sterownikiem funkcji sieciowych ładowanie baterii, zwrot energii do sieci elektroenergetycznej, możliwości zadawania mocy czynnej i biernej, pełna komunikacja z systemem SCADA łączem cyfrowym, integracja z BMS baterii zarządzanie systemem bateryjnym magistrala CAN, integracja ze sterownikami systemu fotowoltaicznego, zdalna / lokalna możliwości zadawania energii, możliwości pracy autonomicznej, izolacja galwaniczna transformator wyjściowy. Copyright APS Energia S.A. 26

27 SKONTAKTUJ SIĘ Z NAMI sekretariat@apsenergia.pl +48 (22) (fax) Copyright APS Energia S.A.

28 DZIĘKUJĘ ZA UWAGĘ Copyright APS Energia S.A. 28
