Transformatory SN/NN z regulacją napięcia. po stronie SN pod obciążeniem. Kołobrzeg Main Title

Transkrypt

1 Transformatory SN/NN z regulacją napięcia **Cover type 2: Slide without picture on the background po stronie SN pod obciążeniem Main Title Kołobrzeg

2 Zakres prezentacji A. Wstęp B. Krótki przegląd Produktów Sterowalne ORMAZABAL i obserwowalne dla Operatorów Sieci Dystrybucyjnych węzły sieci kablowej ze SN szczególnym uwzględnieniem **Cover nowe type technologie 2: Slide without picture nowe on the transformatorów SN/NN background możliwości C. Transformator zdalnie Main sterowany Title dla sieci dystrybucyjnej SN z przełącznikiem zaczepów po stronie SN pod obciążeniem Kołobrzeg

3 Własny potencjał badan i rozwoju transforma.smart Własne laboratorium badawcze : UDEX, Ormazabal Smart Grid Lab Connected to our High Power Lab (HPL) 3

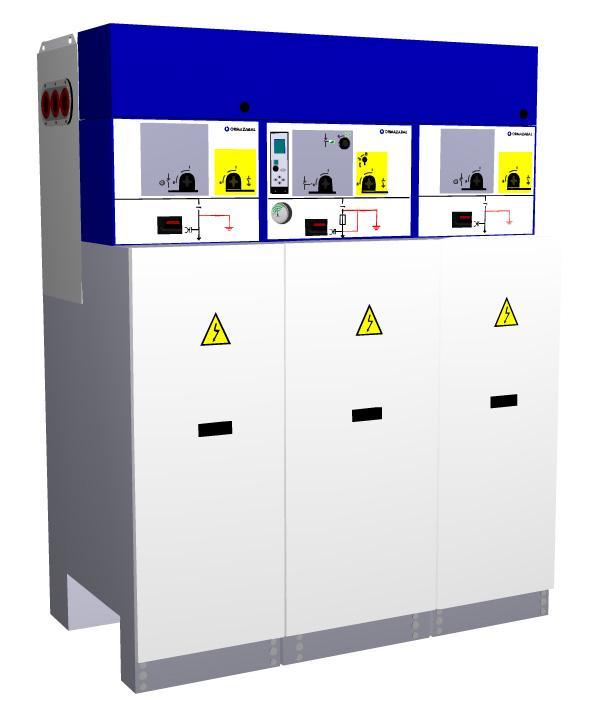

4 Rozdzielnice wtórnego rozdziału energii w izolacji SF6 Systemy rozdzielnic dystrybucyjnych SN typu CGM COSMOS i typu CGM.3 na napięcie do 40,5 kv Izolacja gazowa do 40,5 kv do 630 A System rozdzielnic CGM COSMOS w pełnej izolacji SF6 złożony z pojedynczych lub wielofunkcyjnych pól modułowych ormalink

5 Transformatory dystrybucyjne SN Od 16 kva do 3150 kva 17 kv / 24 kv / 36 kv (do 16 MVA) Ciekły dielektryk: Olej mineralny, zgodnie z normą PN-EN Biodegradowalne syciwo BIOELECTRA Opcjonalnie wykonanie: Niskostratne i niskoszumne Cynkowana kadź Dwunapięciowe Ekranowane uzwojenia

6 Transformatory dystrybucyjne SN Seria ORGANIC Syciwo BIOELECTRA: Naturalny ester biodegradowalny typu K Opracowany przez REPSOL wspólnie z ORMAZABAL Punkt zapłonu > 300 o C i ognia otwartego > 350 o C Nietoksyczny i biodegradowalny Mniejsze gazowanie w sytuacjach awaryjnych Świetne własności dielektryczne Doskonała współpraca z izolacją papierową

7 Ormazabal kompleksowa oferta stacji transformatorowych

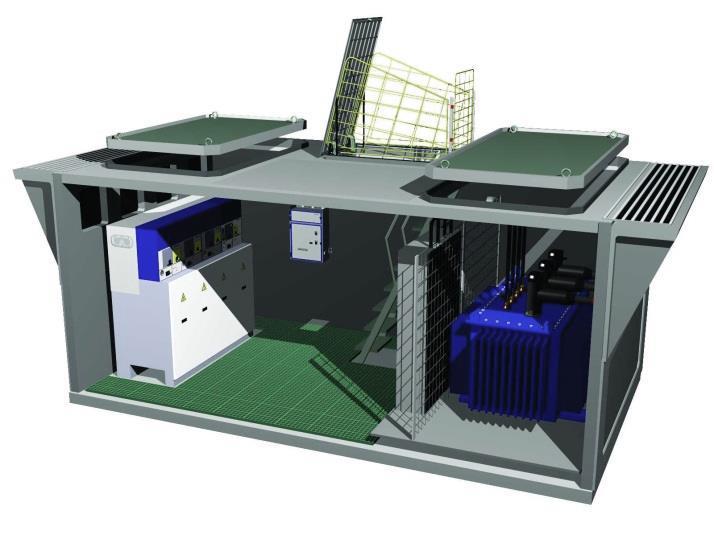

8 Stacje podziemne typu PFS Obudowa betonowa Właz dla obsługi 1.2 Właz dla wyposażenia 1.3 Wentylacja 8 Wzmocnienie sieci energetycznej w obszarach miast i obszarach zabytkowych dla zasilania stacji ładowania samochodów e-mobility Rozdzielnica SN Transformator Rozdzielnica nn

9 transforma.smart Transformator SN/NN z przełącznikiem zaczepów po stronie SN pod obciążeniem

10 I. Wstęp a. Przełącznik zaczepów pod obciążeniem b. Potrzeba regulacji napięcia w sieci niskiego napięcia

11 Wstęp Potrzeba regulacji napięcia w sieci dystrybucyjnej NN 11

12 Wstęp Potrzeba regulacji napięcia w sieci dystrybucyjnej NN 12

13 Wstęp transforma.smart 13 BEZPIECZEŃSTWO Badany zgodnie z normami to IEC 60076, IEC and IEC Własne laboratorium badawcze : UDEX, Ormazabal Smart Grid Lab połączone z naszą stacją prób High Power Lab (2500 MVA) Naturalne biodegradowalne dielektryki z wysoką temp. zapłonu NIEZAWODNOŚĆ Bezobsługowość Sprawdzona technologia komór próżniowych Dobrany właściwie układ napędu przełącznika Długość czasu pracy równoważna z czasem pracy transformatora z przełącznikiem zaczepów bez obciążenia EFEKTYWNOŚĆ Łatwość retrofitu ze względu na te same wymiary szerokości i długości. Zmniejszenie strat zgodnie z ekodyrektywą EU Regulation No. 548/2014

14 II. Dane techniczne a. Dane znamionowe b. Zgodność z normami c. Własne możliwości badań i rozwoju 14

15 Dane znamionowe transforma.smart - Moc znamionowa - do 2000 kva - Napięcie znamionowe - do 24 kv - Ilość pozycji przełącznika zaczepów Poziom niskiego napięcia - wg życzeń Klienta - Materiał uzwojeń - Cu lub Al. - Straty - zgodnie z EU 548/ Grupa połączeń - wg życzenia Klienta - Częstotliwość - 50 Hz lub 60 Hz - Rodzaj chłodzenia - wentylacja naturalna - Maksymalny przyrost temp stopni Celcjusza 15

16 Przełącznik zaczepów pod obciążeniem (transformatory dystrybucyjne SN/NN ) smart.transforma: obecnie do mocy : 2000 kva dla napięć 20 kv, Do 1000 kva dla napięcia 10 kv, 9 położeń w zakresie regulacji +- 10% 16

17 III. BUDOWA TRANSFORMATORA a. Konstrukcja b. Ekologiczne rozwiązania c. Moduł sterowania z wyświetlaczem LCD 17

18 Budowa transforma.smart a. Konstrukcja PROTOTYP (+-10% )

19 Budowa transforma.smart a. Konstrukcja Łatwy odczyt położenia przełącznika zaczepów Innowacyjna zawarta konstrukcja przełącznika zaczepów 19

20 Budowa transforma.smart b. Proekologiczne rozwiązania Zmniejszony poziom strat zgodnie z EU Regulation No. 548/2014 (Ekodyrektywa) Redukcja emisji CO2 (odroczenie kolejnych inwestycji w wytwarzanie energii elektrycznej na pokrycie strat w sieci ) Zmniejszenie ilości zużytych surowców : mniej stali, mniej oleju, Naturalny olej biodegradowalny estrowy lub mineralny 20 Poprawienie zintegrowania odnawialnych źródeł energii z siecią energetyczną

21 Budowa transforma.smart C. Moduł sterowania z wyświetlaczem LCD OLTC Reactors 21

22 Budowa transforma.smart C. Moduł sterowania z wyświetlaczem LCD 22 Niska temperatura Transformator jest zablokowany Temperatura pracy zgodna z danymi znamionowymi Transformator pracuje normalnie Wysoka temperatura Transformator jest odłączony

23 IV. Podsumowanie 23

24 Podsumowanie _ cz. 1 Innowacyjna zwarta kompaktowa budowa przełącznika zaczepów Zmniejszone straty zgodnie z Ekodyrektywą Unii Europejskiej Naturalne biodegradowalne dielektryki z wysoką odpornością p. poż. Długość czasu pracy równoważna do czasu pracy transformatora z przełącznikiem zaczepów bez obciążenia. Wymiary szerokości i głębokości takie same jak dla transformatorów tradycyjnych 24

25 Podsumowanie _ cz. 2 Poprawienie zintegrowania odnawialnych źródeł energii z siecią energetyczną. Łatwe odczytanie położenia przełącznika zaczepów Moduł z wyświetlaczem LCD do sterowania lokalnego i zdalnego Elastyczność w zakresie sposobu i protokołów komunikacji z modułem sterowania transformatora 25

26 Zalety dla operatora sieci dystrybucyjnej -1 Poprawienie jakości dostarczanej energii elektrycznej wzmocnienie budowanej sieci diagnostyki sieci NN i SN w tym technologii smart grid przygotowanie sieci do wyzwań stojących ze względu na rozwój mikrogeneracji i elektromobilności monitorowanie stanu obciążenia sieci w czasie rzeczywistym poprzez pomiar prądów i napięć. możliwość wprowadzenia automatycznej regulacji napięcia po stronie NN 26

27 Zalety dla operatora sieci dystrybucyjnej -2 Wsparcie procesu adaptacji i optymalizacji wykorzystania istniejącej infrastruktury sieciowej dla zmieniającego się w krótkim okresie czasu obciążenia sieci niskiego napięcia. Poprawa bezpieczeństwa energetycznego poprzez możliwość adaptacji sieci do stanów dynamicznie zmiennych Możliwość łatwego wykorzystania smart.trafo w zintegrowanym systemie diagnostyki sieciowej / diagnostyka transformatorów / 27
