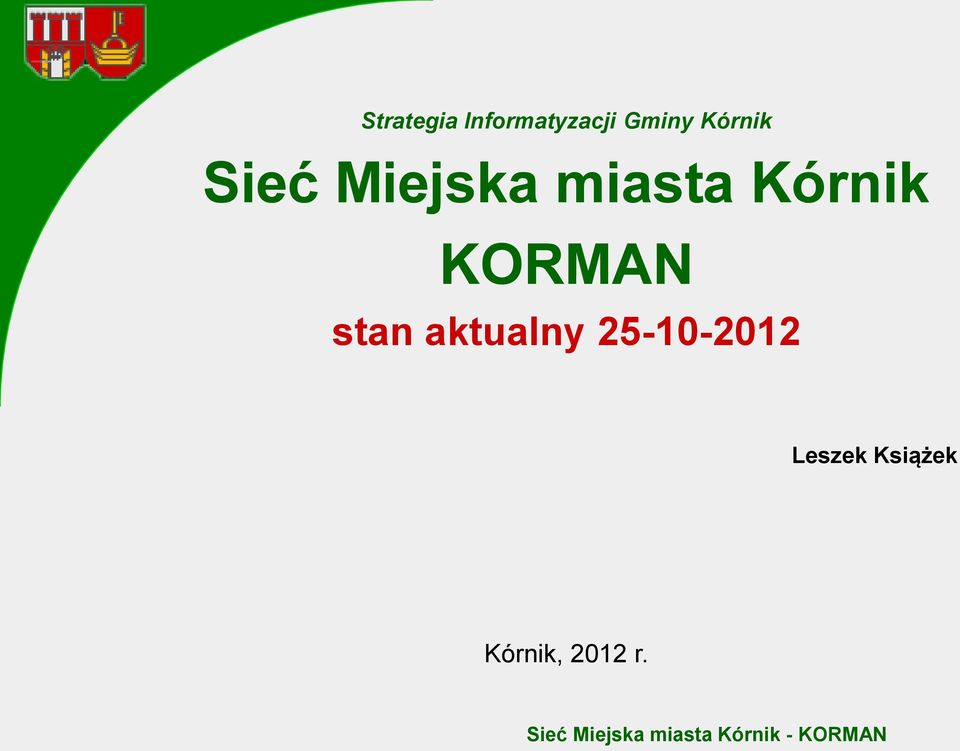

1 Strategia Informatyzacji Gminy Kórnik Sieć Miejska miasta Kórnik KORMAN stan aktualny Leszek Książek Kórnik, 2012 r.

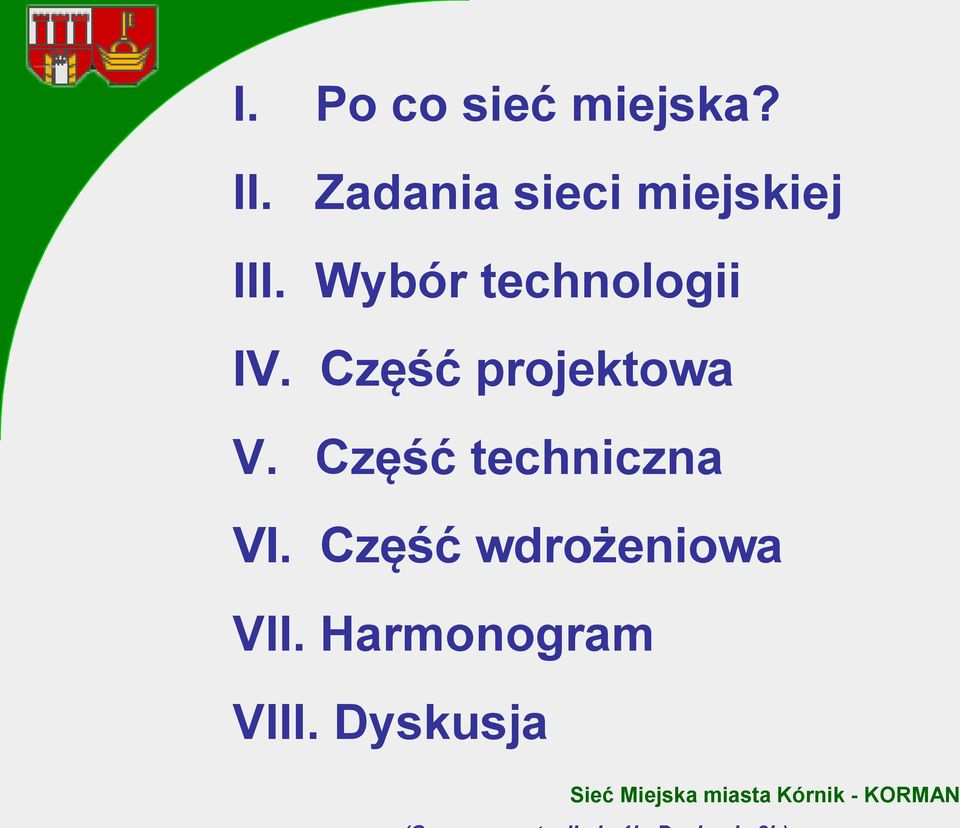

2 I. Po co sieć miejska? II. Zadania sieci miejskiej III. Wybór technologii IV. Część projektowa V. Część techniczna VI. Część wdrożeniowa VII. Harmonogram VIII. Dyskusja

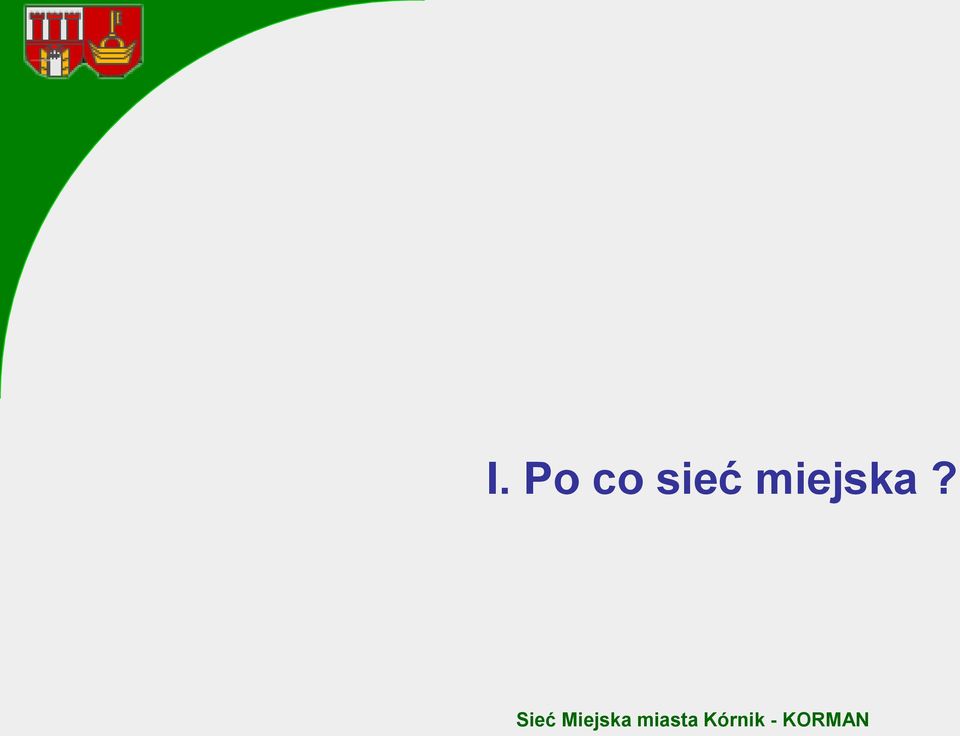

3 I. Po co sieć miejska?

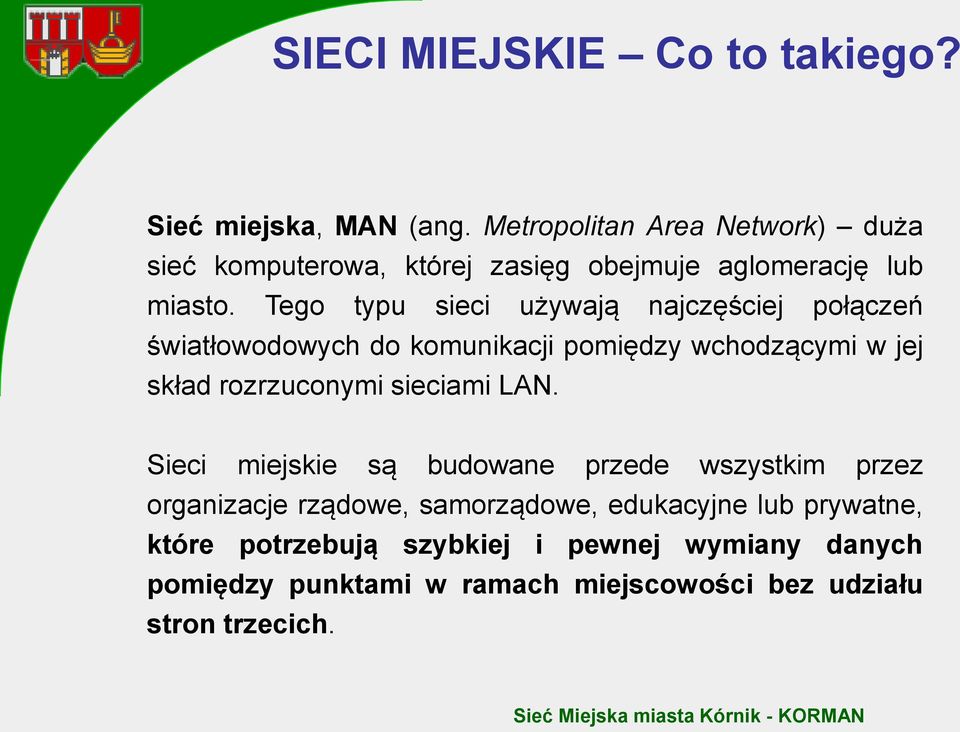

4 SIECI MIEJSKIE Co to takiego? Sieć miejska, MAN (ang. Metropolitan Area Network) duża sieć komputerowa, której zasięg obejmuje aglomerację lub miasto. Tego typu sieci używają najczęściej połączeń światłowodowych do komunikacji pomiędzy wchodzącymi w jej skład rozrzuconymi sieciami LAN. Sieci miejskie są budowane przede wszystkim przez organizacje rządowe, samorządowe, edukacyjne lub prywatne, które potrzebują szybkiej i pewnej wymiany danych pomiędzy punktami w ramach miejscowości bez udziału stron trzecich.

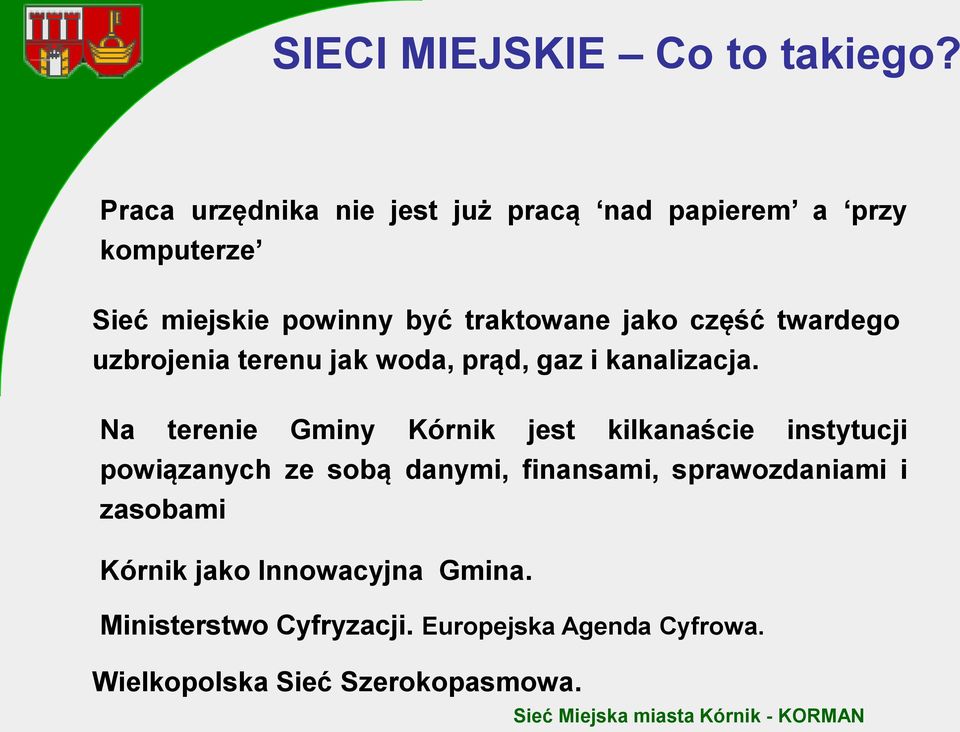

5 SIECI MIEJSKIE Co to takiego? Praca urzędnika nie jest już pracą nad papierem a przy komputerze Sieć miejskie powinny być traktowane jako część twardego uzbrojenia terenu jak woda, prąd, gaz i kanalizacja. Na terenie Gminy Kórnik jest kilkanaście instytucji powiązanych ze sobą danymi, finansami, sprawozdaniami i zasobami Kórnik jako Innowacyjna Gmina. Ministerstwo Cyfryzacji. Europejska Agenda Cyfrowa. Wielkopolska Sieć Szerokopasmowa.

6 SIECI MIEJSKIE Co spowoduje brak sieci miejskiej? Urzędy i instytucje jednobudynkowe ( zmiany prawne e-urzedy) Słabe zarządzanie nadzorcze w JST zależnych od Gminy Problemy ze sprawozdawczością w Gminie ( Besti@) Brak współpracy Aglomeracyjnej - karta miejska PEKA, itd Brak rozwoju szkolnictwa ( duży dystans pomiędzy Kórnikiem a Poznaniem) Brak współpracy pomiędzy Instytucjami Naukowymi a Szkołami w Gminie Słaby rozwój kulturalno artystyczny KOK Słabe biblioteki miejskie i szkolne Słabe działanie OC brak lub duże koszty nowoczesnej automatyki i systemów powiadamiania Groźba powstania kilku bądź kilkunastu quasi miejskich sieci w stylu bezprzewodowy monitoring, bezprzewodowe info-kioski, bezprzewodowe automaty parkingowe

7 SIECI MIEJSKIE Co to takiego? Przykładowe sieci miejskie: POZMAN Sieć POZMAN łączy wyższe uczelnie, jednostki badawcze, szkoły, jednostki administracji oraz inne instytucje zlokalizowane na obszarze Poznania zapewniając im usługi dostępu do usług sieciowych, Internetu oraz transmisji danych w zamkniętych sieciach korporacyjnych. KONIN - Miejska sieć komputerowa KoMAN jest budowana i administrowana przez Urząd Miejski w Koninie KROSMAN - Projekt zlokalizowany jest na obszarze miasta Krosna i powiatu krośnieńskiego. PULNET sieć na terenie miasta PUŁAWY RYPIŃ Prywatna Sieć Miejska dla mieszkańców gminy Rypiń.

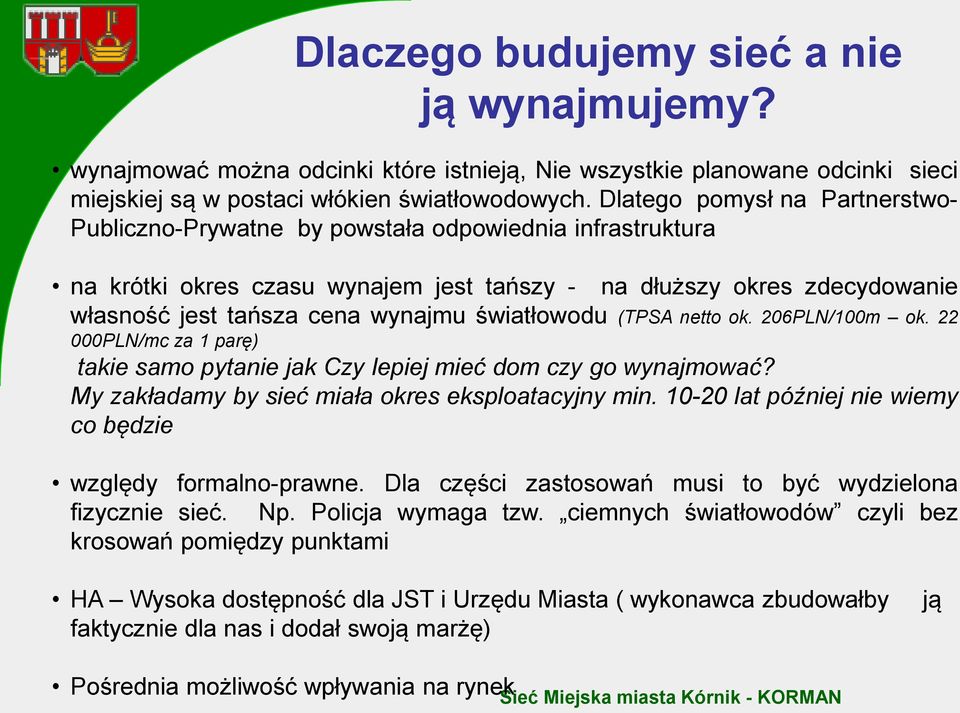

8 Dlaczego budujemy sieć a nie ją wynajmujemy? wynajmować można odcinki które istnieją, Nie wszystkie planowane odcinki sieci miejskiej są w postaci włókien światłowodowych. Dlatego pomysł na Partnerstwo- Publiczno-Prywatne by powstała odpowiednia infrastruktura na krótki okres czasu wynajem jest tańszy - na dłuższy okres zdecydowanie własność jest tańsza cena wynajmu światłowodu (TPSA netto ok. 206PLN/100m ok PLN/mc za 1 parę) takie samo pytanie jak Czy lepiej mieć dom czy go wynajmować? My zakładamy by sieć miała okres eksploatacyjny min lat później nie wiemy co będzie względy formalno-prawne. Dla części zastosowań musi to być wydzielona fizycznie sieć. Np. Policja wymaga tzw. ciemnych światłowodów czyli bez krosowań pomiędzy punktami HA Wysoka dostępność dla JST i Urzędu Miasta ( wykonawca zbudowałby faktycznie dla nas i dodał swoją marżę) ją Pośrednia możliwość wpływania na rynek

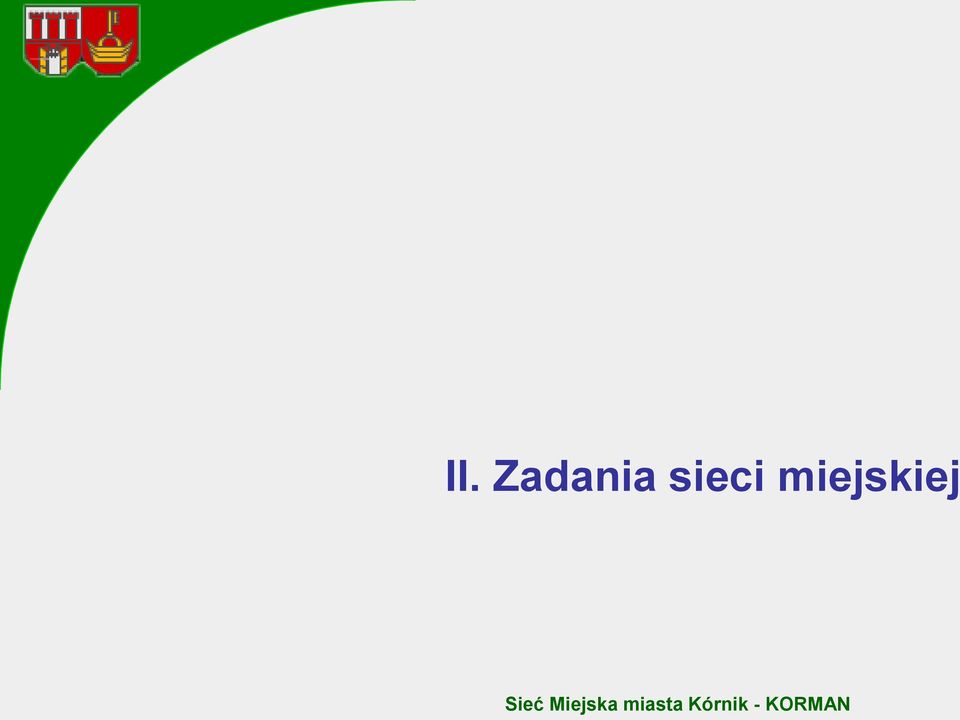

9 II. Zadania sieci miejskiej

10 ZADANIA SIECI MIEJSKIEJ KORMAN to zbiór różnych podsieci miejskich KORMAN to nie tylko internet

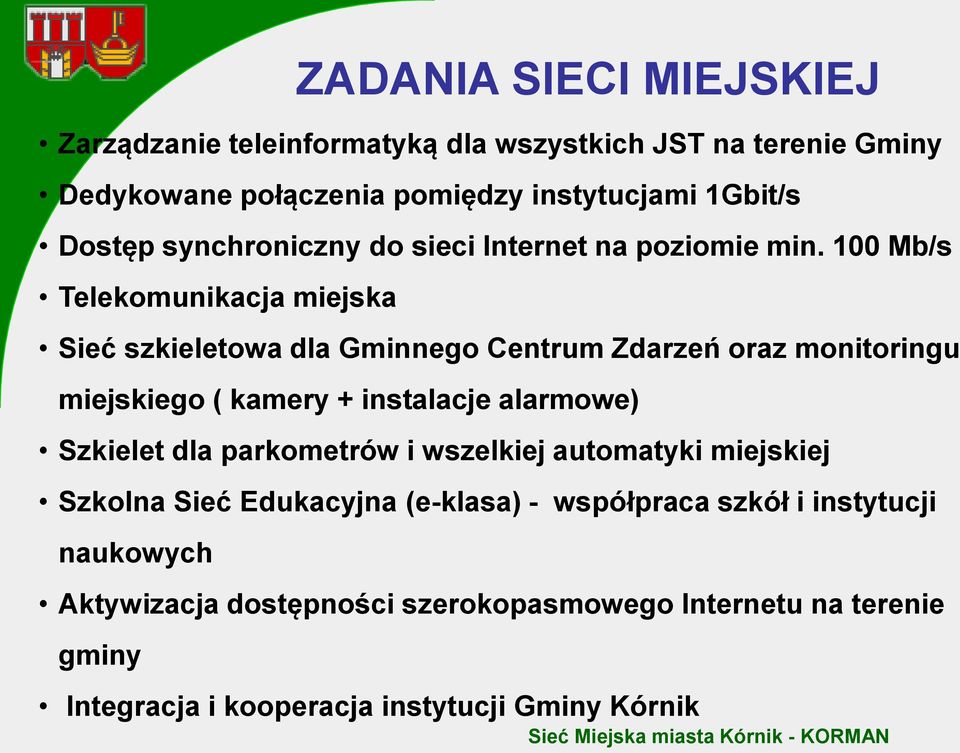

11 ZADANIA SIECI MIEJSKIEJ Zarządzanie teleinformatyką dla wszystkich JST na terenie Gminy Dedykowane połączenia pomiędzy instytucjami 1Gbit/s Dostęp synchroniczny do sieci Internet na poziomie min. 100 Mb/s Telekomunikacja miejska Sieć szkieletowa dla Gminnego Centrum Zdarzeń oraz monitoringu miejskiego ( kamery + instalacje alarmowe) Szkielet dla parkometrów i wszelkiej automatyki miejskiej Szkolna Sieć Edukacyjna (e-klasa) - współpraca szkół i instytucji naukowych Aktywizacja dostępności szerokopasmowego Internetu na terenie gminy Integracja i kooperacja instytucji Gminy Kórnik

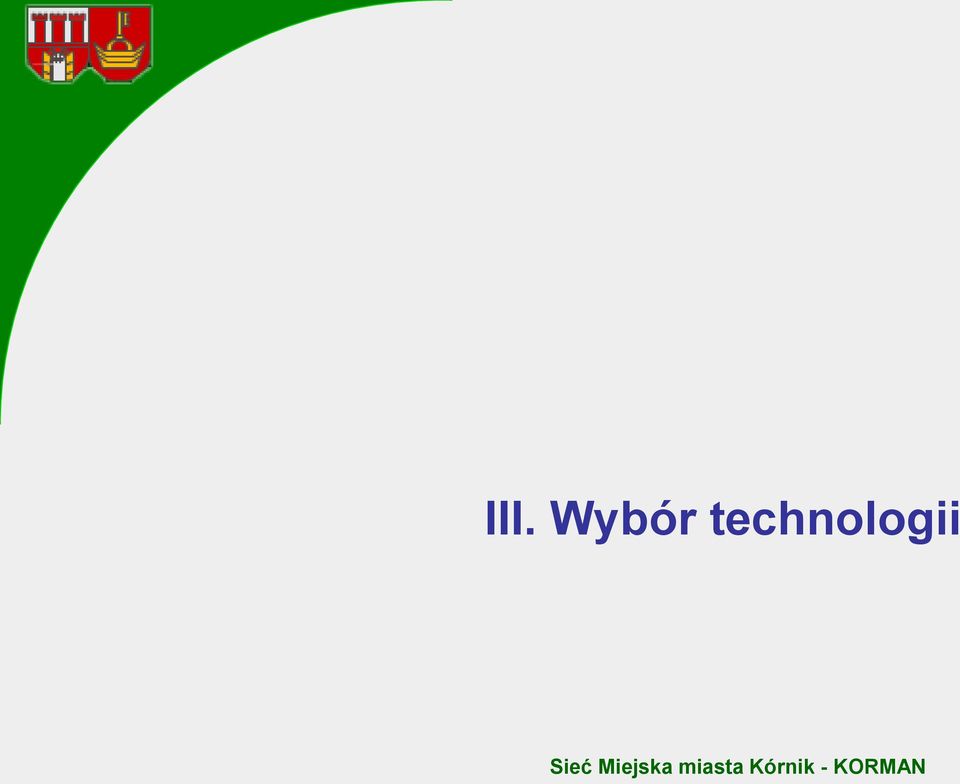

12 III. Wybór technologii

13 III. Wybór technologii Światłowód czy bezprzewodówka? Budujemy sieć szkieletową a nie dostępową. WiMax, WiFi używa się do budowy szkieletu w bardzo rzadkich sytuacjach gdy nie można ułożyć światłowodu ew. obszar bardzo rozległy w tej chwili mówimy o mieście Kórnik ( Kórnik/Bnin) 10,5km światłowodu, 25 przyłączy Szybkość transmisyjna WiMax - 75 Mb/s), światłowód 10 Gb/s kilkadziesiąt razy szybciej Brak możliwości rozwoju przyszłościowego sieć w sieci Dodatkowe koszty koncesji na pasma w UKE ( ok PLN/rok) Niezależność od warunków pogodowych-geofizycznych Koszt budowy infrastruktury ( maszty) Względy formalno-prawne. Dla części zastosowań musi to być wydzielona fizycznie sieć. np. Policja wymaga tzw. ciemnych światłowodów czyli bez krosowań pomiędzy. Konsultacje dotyczące wpływu na środowisko uniknięcie konfliktu z mieszkańcami jak w sprawie z PSE

14 III. Wybór technologii

15 IV. Część projektowa

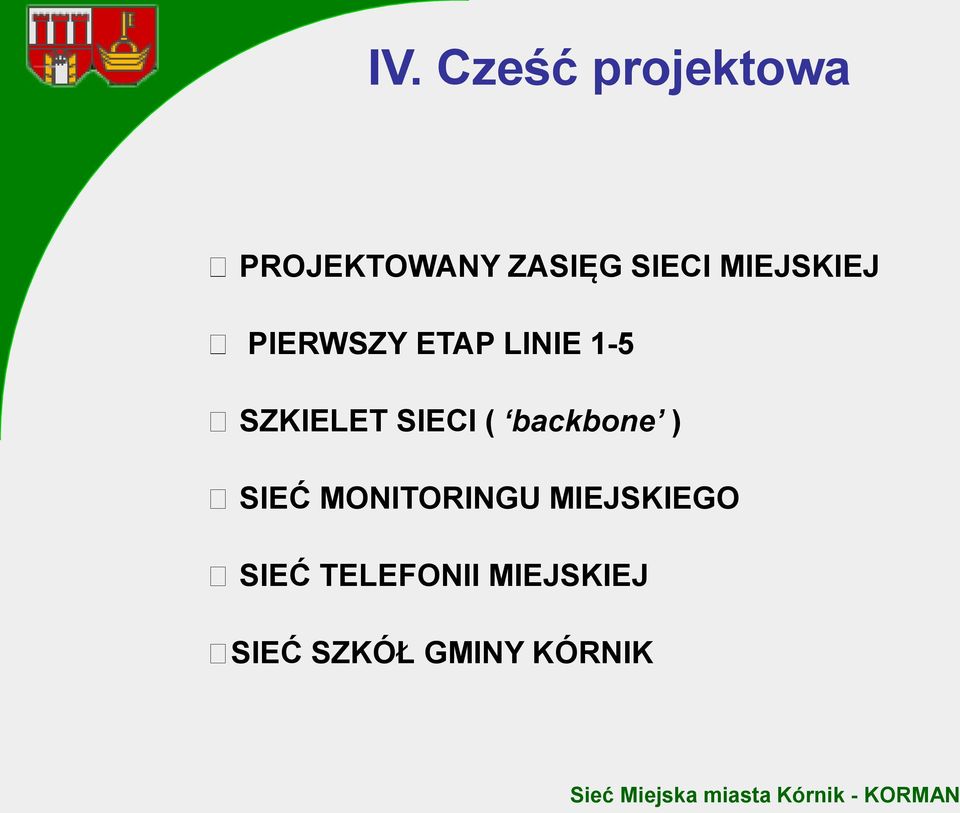

16 IV. Cześć projektowa PROJEKTOWANY ZASIĘG SIECI MIEJSKIEJ PIERWSZY ETAP LINIE 1-5 SZKIELET SIECI ( backbone ) SIEĆ MONITORINGU MIEJSKIEGO SIEĆ TELEFONII MIEJSKIEJ SIEĆ SZKÓŁ GMINY KÓRNIK

17 SIEĆ MIEJSKA jak to działa? BIBL2 Urząd Miejski Biuro Rady POLICJA LICEUM SP1 SP2 BIBLIO KOK OPS GIM1 Straż Miejska CRS OAZA Interne ID PAN ZK CBK

18 SIEĆ MIEJSKA schemat docelowy gminny

19 SIEĆ MIEJSKA schemat miejski

20 SIEĆ MIEJSKA odcinki Potrzeba: Wybudowanie jednootworowej kanalizacji teletechnicznej na terenie miasta Kórnik. Zakres opracowania obejmuje wykonanie pięciu linii kanalizacji teletechnicznej wraz ze studzienkami telekomunikacyjnymi zgodnie z Projektem Miejskiej Sieci Szerokopasmowej w Kórniku wraz z suplementem linia nr 1 Zielona ( UM-OAZA) o długości około 1200 mb na odcinku od Urzędu Miejskiego zlokalizowanego przy pl. Niepodległości 1 do Centrum Rekreacji i Sportu OAZA zlokalizowanego przy ul. Ignacego Krasickiego; linia nr 2 Niebieska (UM-SM) o długości około 1100 mb na odcinku od Urzędu Miejskiego zlokalizowanego przy pl. Niepodległości 1 do posterunku Straży Miejskiej zlokalizowanego przy ul. Poznańskiej 34A; linia nr 3 Czerwona (UM-BNIN) o długości około 2400 mb na odcinku od Urzędu Miejskiego zlokalizowanego przy pl. Niepodległości 1 do Ratusza Bninskiego zlokalizowanego przy ul. Rynek 1 linia nr 4 Pomarańczowa (OAZA-SM) o długości około 1200 mb na odcinku od Centrum Rekreacji i Sportu OAZA zlokalizowanego przy ul. Ignacego Krasickiego do posterunku Straży Miejskiej zlokalizowanego przy ul. Poznańskiej 34A; linia nr 5 Fioletowa (UM- SP) o długości około 800 mb na odcinku od Urzędu Miejskiego zlokalizowanego przy pl. Niepodległości 1 do Przedszkola nr 1 zlokalizowanego przy ul. Steckiego 11;

21 Scenariusze współpracy: SIEĆ MIEJSKA PPP 1. Partner posiada gotową kanalizację teletechniczną lub taką wybuduje (Partner inwestorem). Dla przyspieszenie wykonania Partner powinien posiadać projekt kanalizacji teletechnicznej. Wybudowana kanalizacja stanie się elementem współpracy pomiędzy Partnerem a Gminą Kórnik. 2. Gmina wybuduje część kanalizacji teletechnicznej (Gmina Kórnik inwestorem). Wybudowana kanalizacja stanie się elementem współpracy pomiędzy Partnerem a Gminą Kórnik. Partnerzy współpracy ustalą modele dzierżawy min 20 lat, możliwość przedłużenia na warunkach nie gorszych. Dzierżawa będzie dotyczyła 40% prześwitu rury 110 mm HDPE Ilość wszystkich inwestycji 11 sztuk Inwestycji wg. Scenariusza I : min. 4 sztuki (Partner) Inwestycji wg. Scenariusza II : max. 4 sztuk (Gmina) Inwestycje własne Gminy Kórnik, nie dotyczące partnerstwa: 3 sztuki

22 SIEĆ MIEJSKA Linia 1 zielona UM-OAZA 01 - Urzad Miejski 02 - Ratusz Bnin 12 - Filia Biblioteki 13 - OSiR 14 - KOK 03 - KCI i Promoc ja 15 - Przedszkole nr Straz Miejska 16 - Przedszkole nr OPS i ZOZ 17 - Straz Pozarna 06 - CRS "OAZA" 18 - Polic ja 07 - SP nr Instytut Dendrologii 08 - SP nr Biblioteka Kórnicka 09 - Gimnazjum nr Dom Dziecka 10 - Liceum nr KOMBUS 11 - Biblioteka Miejska 23 - CB K B orówiec

23 SIEĆ MIEJSKA Linia 2 niebieska UM-SM 01 - Urzad Miejski 02 - Ratusz Bnin 12 - Filia Biblioteki 13 - OSiR 14 - KOK 03 - KCI i Promoc ja 15 - Przedszkole nr Straz Miejska 16 - Przedszkole nr OPS i ZOZ 17 - Straz Pozarna 06 - CRS "OAZA" 18 - Polic ja 07 - SP nr Instytut Dendrologii 08 - SP nr Biblioteka Kórnicka 09 - Gimnazjum nr Dom Dziecka 10 - Liceum nr KOMBUS 11 - Biblioteka Miejska 23 - CB K B orówiec

24 SIEĆ MIEJSKA Linia 3 czerwona UM-BRM 01 - Urzad Miejski 02 - Ratusz Bnin 12 - Filia Biblioteki 13 - OSiR 14 - KOK 03 - KCI i Promoc ja 15 - Przedszkole nr Straz Miejska 16 - Przedszkole nr OPS i ZOZ 17 - Straz Pozarna 06 - CRS "OAZA" 18 - Polic ja 07 - SP nr Instytut Dendrologii 08 - SP nr Biblioteka Kórnicka 09 - Gimnazjum nr Dom Dziecka 10 - Liceum nr KOMBUS 11 - Biblioteka Miejska 23 - CB K B orówiec

25 SIEĆ MIEJSKA Linia 4 pomarańczowa SM-OAZA 01 - Urzad Miejski 12 - Filia Biblioteki 13 - OSiR 02 - Ratusz Bnin 14 - KOK 03 - KCI i Promoc ja 15 - Przedszkole nr Straz Miejska 16 - Przedszkole nr OPS i ZOZ 17 - Straz Pozarna 06 - CRS "OAZA" 18 - Polic ja 07 - SP nr Instytut Dendrologi 08 - SP nr Biblioteka Kórnicka 09 - Gimnazjum nr Dom Dziecka 10 - Liceum nr KOMBUS 11 - Biblioteka Miejska 23 - CB K B orówiec

26 SIEĆ MIEJSKA Linia 5 fioletowa UM-ST.POŻ Urzad Miejski 02 - Ratusz Bnin 12 - Filia Biblioteki 13 - OSiR 14 - KOK 03 - KCI i Promoc ja 15 - Przedszkole nr Straz Miejska 16 - Przedszkole nr OPS i ZOZ 17 - Straz Pozarna 06 - CRS "OAZA" 18 - Polic ja 07 - SP nr Instytut Dendrologii 08 - SP nr Biblioteka Kórnicka 09 - Gimnazjum nr Dom Dziecka 10 - Liceum nr KOMBUS 11 - Biblioteka Miejska 23 - CB K B orówiec

27 V. Część techniczna

28 V. Część techniczna WYPOSAŻENIE PUNKTU WYPOSAŻENIE WĘZŁA WYPOSAŻENIE CENTRALI BUDOWA KANALIZACJI DZIERŻAWA KANALIZACJI BEZPIECZEŃSTWO I DOSTĘP DO INFRASTRUKTURY OPIEKA NAD INFRASTRUKTURĄ

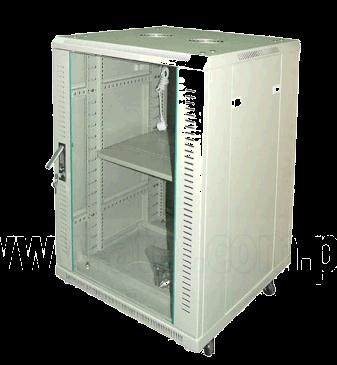

29 SIEĆ MIEJSKA punkty sieci Szafa technologiczna 12U wisząca 600x600x450 mm Cisco SRW port Gigabit Switch 1U z wyposażeniem GBIC

30 SIEĆ MIEJSKA węzły sieciowe Cisco ME3600X Szafa technologiczna 15U Cisco SLM port Gigabit Switch Stojąca z UPS 1U 1U z wyposażeniem GBIC 760x600x600 mm

31 SIEĆ MIEJSKA węzeł centralny Cisco 7200 router Szafa technologiczna 42U Stojąca z UPS 4U Cisco ME3600X 2000x800x800 mm

32 SIEĆ MIEJSKA światłowody Kable światłowodowe węzeł-węzeł: ZXOTKtsd 72J węzeł punkt: ZXOTKtsd12J

33 SIEĆ MIEJSKA urządzenia centralne CISCO Switch Catalyst 2960 CISCO Router ASR1006 CISCO Firewall ASA 5500

34 SIEĆ MIEJSKA ZADANIA DLA BENEFICJENTÓW OSOBA DO KONTAKTU ( TEL, FAX, ) STATUS PRAWNY JEDNOSTKI PRAWO DO NIERUCHOMOŚCI ( DZIERŻAWA, PODDZIERŻAWA, ) INWENTARYZACJA STANU OBECNEGO ( KOMPUTERY, URZĄDZENIA SIECIOWE, ŁĄCZA INTERNETOWE.) LOKALIZACJA PUNKTU DOSTĘPOWEGO ZAPLANOWANIE WYDZIELENIA CZĘŚCI POMIESZCZENIA DLA POTRZEB PUNKTU DYSTRYBUCYJNEGO WEJŚCIE KANALIZACJI ŚWIATŁOWODOWEJ

35 VI. Część wdrożeniowa

36 AGENDA MODEL BUDOWY I EKSPLOATACJI SIECI MIEJSKIEJ WARUNKI BUDŻETOWE POWOŁANIE ZESPOŁU PROJEKTOWO-WDROŻENIOWEGO HARMONOGRAM PRAC WSPÓŁPRACA Z INNYMI OPERATORAMI PRZETARGI PUBLICZNE I DZIAŁANIA WŁASNE EKSPLOATACJA PRZYSZŁOŚĆ

37 MODEL BUDOWY I EKSPLOATACJI SIECI MIEJSKIEJ A. właściciel i operator KORMAN Gmina Kórnik (Realizacja usług przez operatora jest realizowana wyłącznie dla jednostek publicznych. Operator musi spełnić warunki określone w ustawie z dnia 7 maja 2010r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych oraz wszelkim rozporządzeniom do tej ustawy ) B. operator KORMAN podmiot prywatny, właściciel Gmina Kórnik (Wyboru Operatora Infrastruktury należy dokonać w oparciu o przepisy ustawy z dnia 9 stycznia 2009 r. o koncesjach na roboty budowlane i usługi (Dz.U. Nr 19, poz. 101 z późn. zm.) w związku z art. 4 ust. 1 ustawy z dnia 19 grudnia 2008 r. o partnerstwie publiczno-prywatnym (Dz.U. z 2009 r. Nr 19, poz. 100 z późn. zm.) zgodnie z procedurą. Wybór Operatora Infrastruktury nastąpi w drodze przetargu publicznego. Celem wybudowania przez Gminę Kórnik Miejskiej Sieci Szerokopasmowej jest zapewnienie dostępu do usług szerokopasmowych dla 100% instytucji publicznych oraz zapewnienie możliwości dostępu do usług szerokopasmowych dla gospodarstw domowych i przedsiębiorców w Gminie Kórnik na założonych obszarach )

38 WARUNKI BUDŻETOWE kosztorys LP Opis Wartość netto PLN Wartość brutto PLN 1 Budowa kanalizacji , ,00 telekomunikacyjnej linie Ułożenie dodatkowych linii , ,48 światłowodowych 3 Infrastruktura , ,44 światłowodowa sieci z wyposażeniem 4 Infrastruktura aktywna sieci , ,40 z wyposażeniem Razem , ,10

39 PRZETARGI PUBLICZNE PRZYGOTOWANIE SIWZ PRZYGOTOWANIE ZAŚWIADCZEŃ I POZWOLEŃ WSPÓŁPRACA Z UKE ( Urząd Komunikacji Elektronicznej) PRÓBA POZYSKANIA FUNDUSZY ZEWNĘTRZNYCH (np. ZPORR działanie 1.5)- brak KONSULTACJE PROCEDURA PRZETARGOWA NADZÓR INWESTORSKI ODBIÓR TECHNICZNY

40 EKSPLOATACJA KOSZTY MATERIAŁÓW I ENERGII, KOSZTY ENERGII ELEKTRYCZNEJ, KOSZTY BIEŻĄCYCH NAPRAW I REMONTÓW, EWENTUALNE KOSZTY WYNAJMU POMIESZCZEŃ, KOSZTY USŁUG OUTSOURCINGOWYCH, KOSZTY Z INNYMI OPERATORAMI TELEFONICZNYMI, KOSZTY O OPŁAT ZA KORZYSTANIE Z DOSTĘPU DO INTERNETU NAKŁADY ODTWORZENIOWE, INNE KOSZTY BIEŻĄCE.

41 VII. HARMONOGRAM

42 VII. HARMONOGRAM A. Stan na wrzesień 2012 stan prac grupy roboczej ( Etap I - prace przygotowawcze - zakończone) - ustalenie dokładnego trasowania linii - ustalenie ustalenia własności Gazowni, - ustalenie filii biblioteki miejskiej w Bninie - ustalenie serwerowni - Gazownia - budowa sieci - podział na 2 typy inwestycji - realizowanych przez UM Kórnik - WB.IN - realizowanych we współpracy z partnerem prywatnym, Partnerstwo Publiczno-Prywatne) - wybór partnera - Dlaczego partner? (plusy - taniej, szybciej, perspektywy na dalszy rozwój, zaplecze techniczne, know how...) (minusy - procedura prawna ( UKE, uchwała RM, koncesja, zamówienia publiczne), - ustalenie warunków współpracy z Partnerem, współpraca bieżąca - Zgoda Władz Gminy na rozpoczęcie procedury oraz przygotowanie uchwały Rady Miejskiej Decyzja Władz Gminy dotycząca równoległych prac dotyczących Zintegrowanego Centrum Monitoringu i Zdarzeń (zadania, organizacja, potrzeby, technologia, miejsce)

43 VII. HARMONOGRAM b) prace grupy roboczej ( Etap II) (prace wdrożeniowe nie zaczęte) KORMAN - sieć komputerowa - projekt uchwały RM oraz Zarządzenia Burmistrza (2011) - zapytanie prawne i opinia Urzędu Komunikacji Elektronicznej (UKE) o zgodności i warunkach prawnych (2011) - SIWZ do wyboru Partnera (2011) - rozpoczęcie procedury wyboru partnera (2011) - WB.IN koordynacja prac związanych z budową części kanalizacji teletechnicznej niezwiązanej z partnerstwem (2012/2013r.) - WB.IN, WB.ET koordynacja prac związanych z nadzorem budową części kanalizacji teletechnicznej związanej z partnerstwem (2013/2014r.) - umowy z jednostkami nadzorowanymi przez UM (2013/2014r.), - współpraca Starostwo/Gmina Kórnik, (2013/2014r.) Gmina Kórnik/Komenda Policji,... (2013r.) - SIWZ i przetarg na dostawę i ułożenie oraz instalację światłowodów i przygotowania punktów sieci w instytucjach gminy Kórnik (2014r.) - SIWZ i przetarg na zakup części aktywnej urządzenia sieciowe i wyposażenie sieci (2014r.) - uruchomienie sieci (2015 r.)

44 VIII. DYSKUSJA

45 KONTAKT Nazwa: Grupa Projektowo-Wdrożeniowa Urząd Miejski w Kórniku Przewodniczący: Leszek Książęk sekretarz@kornik.pl Adres: pl. Niepodległości 1, Kórnik Tel.: (61) Internet: sekretarz@kornik.pl
