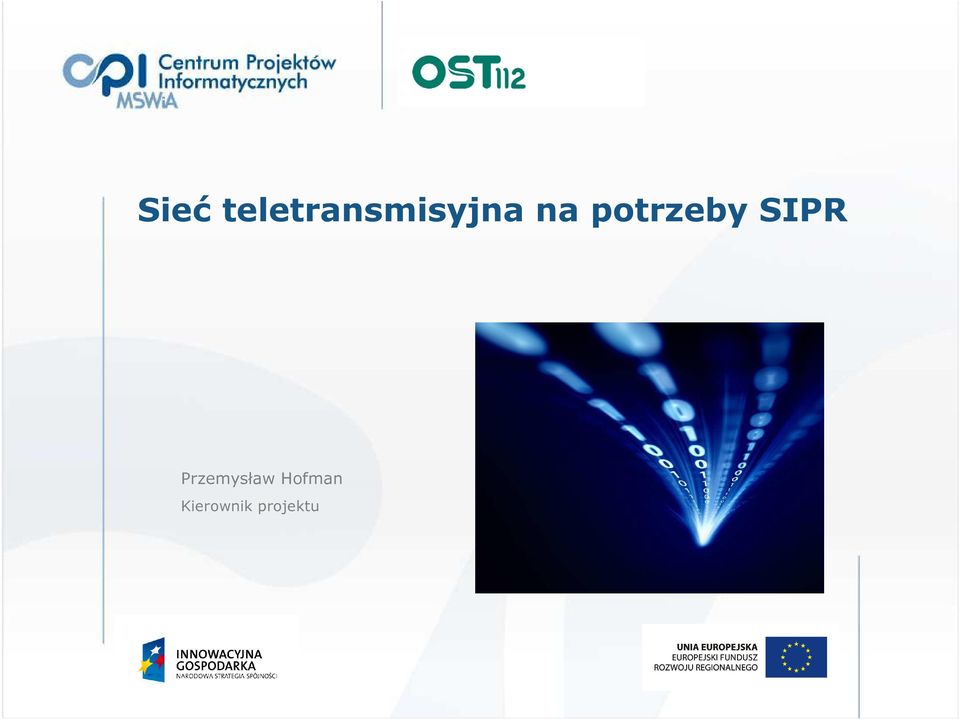

1 Sieć teletransmisyjna na potrzeby SIPR Przemysław Hofman Kierownik projektu

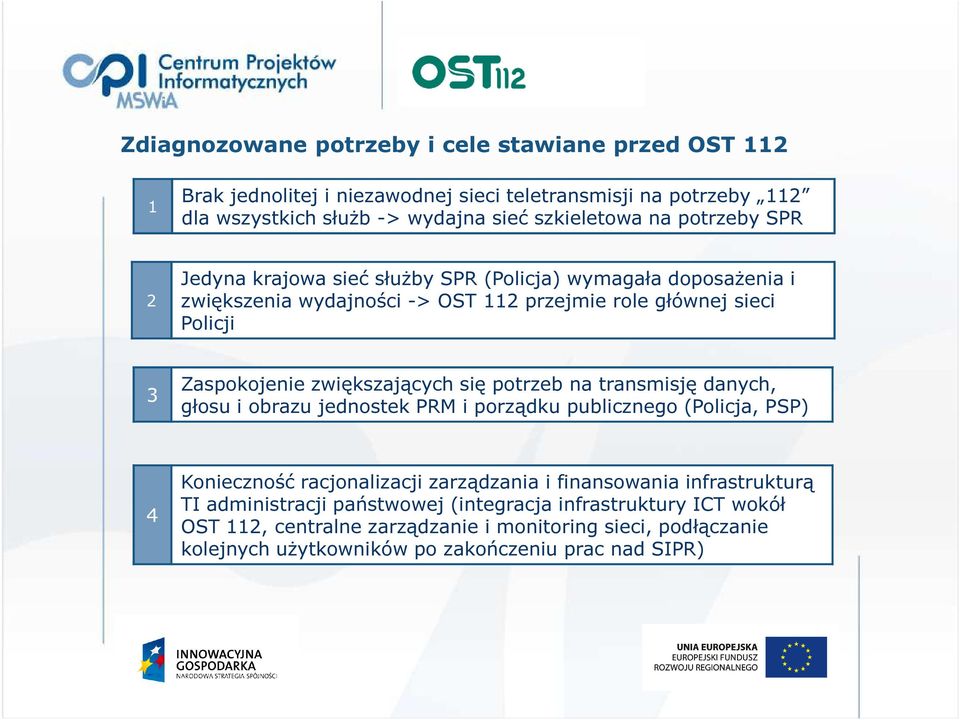

2 Zdiagnozowane potrzeby i cele stawiane przed OST Brak jednolitej i niezawodnej sieci teletransmisji na potrzeby 112 dla wszystkich służb -> wydajna sieć szkieletowa na potrzeby SPR 2 Jedyna krajowa sieć służby SPR (Policja) wymagała doposażenia i zwiększenia wydajności -> OST 112 przejmie role głównej sieci Policji 3 Zaspokojenie zwiększających się potrzeb na transmisję danych, głosu i obrazu jednostek PRM i porządku publicznego (Policja, PSP) 4 Konieczność racjonalizacji zarządzania i finansowania infrastrukturą TI administracji państwowej (integracja infrastruktury ICT wokół OST 112, centralne zarządzanie i monitoring sieci, podłączanie kolejnych użytkowników po zakończeniu prac nad SIPR)

3 Główne produkty/rezultaty projektu Uruchomienie zintegrowanej sieci szkieletowej w technologii IP/MPLS lokalizacji węzłów OST 112 w jednostkach Policji na terenie całego kraju wraz z migracją usług z sieci POLWAN Dostawa urządzeń sieciowych i oprogramowania do ponad 900 lokalizacji - Wojewódzkich Centrów Powiadamiania Ratunkowego (WCPR), jednostek Państwowej Straży Pożarnej i Policji, UW > podłączenie do OST 112. Uruchomienie centralnego systemu monitorowania i zarządzania siecią. Szkolenia dla administratorów i operatorów sieci. Dostawa 1500 telefonów IP dla użytkowników OST 112. Zestawienie łączy na potrzeby OST 112 (10 Gb, 1Gb/155 Mb, 32 Mb).

4 Elementy poza OST 112 niezbędne dla SIPR Łącza ostatniej mili pomiędzy węzłem OST 112 (sieć szkieletowa) a użytkownikiem końcowym Dyspozytornia PRM, ZRM, jednostki PSP, WCPR/CPR, jednostki Policji poniżej powiatu Łącza OST 112 <-> WCPR zestawione przez KGP/KWP (rezerwa SPR) Łącza OST 112 <-> Dyspozytornia PRM, PSP w planach zestawienie przez KGP/KWP po zapewnieniu środków finansowych Powód (założenia i postępowanie na OST 112 w II poł r.): - Brak wiedzy o liczbie i lokalizacji WCPR/CPR - Brak wiedzy o architekturze SPR (jakie podmioty, ile, jaka rola itp.) - Brak wiedzy użytkowników o docelowych potrzebach ich systemów

5 Znaczenie OST 112 Platforma komunikacyjna (sieć szkieletowa) na potrzeby innych podmiotów administracji publicznej Transmisja danych na potrzeby WCPR Wojewódzkie Centra Powiadamiania Ratunkowego Transmisja danych i głosu na rzecz jednostek Policji (eusługi), PSP i innych jednostek ratownictwa OST 112 Przekazywanie danych na potrzeby SWD - Systemy Wspomagania Dowodzenia/Kierowania Policja, PSP, PRM Przekazywanie danych z PLI CBD System przekazywania danych lokalizacyjnych abonentów dla wywołań na numery alarmowe UKE Rola sieci szkieletowej na potrzeby systemu łączności radiowej

6 SPR = SIPR + OST SŁR

7 Podstawowe założenie techniczne OST 112 technologia IP MPLS sprzęt sieciowy CISCO mechanizmy gwarantowania jakości usług (QoS) transmisja w czasie rzeczywistym, aplikacje krytyczne, pozostałe aplikacje, best effort tworzenie odseparowanych, wirtualnych sieci prywatnych dla istniejących usług (wirtualne sieci IP VPN np. dla VoIP) - VLAN IEEE 802.1q dostęp do sieci transmisyjnej za pomocą wielu technologii (Ethernet, porty szeregowe, łącza E1) Struktura VOIP - Centralny Węzeł wymiany ruchu telefonicznego IP, klastry Cisco CallManager ów na poziomie POL20 oraz bramy głosowe H.323 dla POL20, POL35, POL300, WCPR Szyfrowanie: dane - technologia GET VPN na poziomie POL20, 35, 300, DMVPN dla POL1800; głos - technologia GET VPN dla całej sieci

8 Architektura OST 112 POL 20 lokalizacje w Warszawie oraz w miastach wojewódzkich, uruchomienie na przełomie 2010 i 2011 roku, 20 lok., przepustowości łączy: 10Gbps i 1 Gbps, SLA: 99,99% (52 min niedostępności w skali roku) POL 35 lokalizacje w większych ośrodkach miejskich - uruchomienie planowane jest do połowy 2011 roku, 41 lok., podłączone do węzłów POL 20. POL35 dzieli się na 3 rodzaje węzłów: A, B i C o przepustowości łączy: 1 Gbps, 155 Mbps, 32 Mbps, SLA: 99,50% (43 h niedostępności w skali roku) POL 300 poziom ośrodków powiatowych - uruchomienie planowane jest do końca 2011 roku, 272 lok., podłączane do węzłów nadrzędnych POL 20. Przepustowości łączy: 32 Mbps, SLA: 99,50% (43 h niedostępności w skali roku)

9 Zarządzanie i utrzymanie OST 112 Decyzja MSWiA nr 3 z 13 stycznia 2011 r. - KGP (BŁiI KGP) pełni rolę tymczasowego Operatora OST 112 (do momentu powołania podmiotu docelowego) Zadania: utrzymanie i administrowanie OST 112, udział w pracach wdrożeniowych, przyszły rozwój sieci, W ramach projektu dostarczono: Centralny System Zarządzania i Monitoringu oprogramowanie Cisco, ACS, ITCAM for Transactions, Netcool; urządzenia IBM i HP obsługa przez BŁiI KGP Architektura OST 112 dostosowana do centralnego modelu zarzadzania siecią oparta na strukturze służb łączności i Informatyki Policji Udział służb Policji w testach i uruchamianiu OST 112 Serwis wykonawcy do końca 2015 roku

10 Węzły dostępowe OST 112 Rola OST 112 UKE PLI CBD Operator Telekom. przekazanie Służba ratunkowa Policja, PSP, PRM (SWD) Publiczna sieć telefoniczna Stacjonarna i komórkowa 112 Lokalizacja WCPR (SI PR)

11 Stan realizacji zadania zrealizowane Luty 2011 Migracja kolejnych usług POLWAN: ZER MSWiA (5 lok.) IP VPN WCPR dla 3 WCPR i 3 KW PSP Testy przedmigracyjne telefonii rządowej 8 łączy POL35 Styczeń 2011 Grudzień 2010 Październik 2010 Styczeń 2010 IP VPN dla WCPR oraz KW PSP (3 WCPR oraz 3 KW PSP) Pogłębione testy rdzenia POL20 Dokonano migracji pierwszych usług z sieci policyjnej POLWAN (CWI, E1 over MPLS) Finalna wersja Szczegółowego Projektu Technicznego Instalacja i konfiguracja sprzętu POL20 wraz z centralnym systemem zarządzania i monitoringu testy POL20 Łącza na poziomie POL20 (10/1 Gb/s) 118 telefonów IP do jednostek Policji. Doposażenie POL20 w sprzęt zasilania i klimatyzację I część szkoleń dla administratorów sieci Podstawowa Wersja Projektu Technicznego wynik audytu POLWAN Podpisano kontrakt na zaprojektowanie budowę, wdrożenie sieci oraz na zestawienie łączy i transmisję w OST 112

12 Planowane zadania Marzec 2011 Czerwiec 2011 Lipiec 2011 Grudzień 2011 Wdrożenie i testy systemu szyfrowania GET VPN Migracja większości usług z sieci POLWAN na poziomie POL20 IP VPN dla WCPR oraz KG i KW PSP w pozostałych gotowych lokalizacjach Zestawienie łączy POL35 Zakończenie migracji POL20 wdrożenie usług zależnych od uruchomienia urządzeń POL35 Uruchomienie sieci oraz migracja usług POL35 Zestawienie łączy POL300 dla pierwszej grupy POL300 (Euro) Uruchomienie sieci oraz migracja usług POL300 (Euro) Zestawienie pozostałych łączy POL300 Zakończenie uruchomienia sieci oraz migracja POL300 Instalacja i konfiguracja sprzętu sieciowego i zestawienie sieci VPN dla pozostałych jednostek PSP oraz UW Dostawa i instalacja 1382 telefonów IP dla użytkowników OST 112 II część szkoleń dla administratorów

13 Status wdrożeń OST 112 w WCPR Urządzenia: Dwa routery Cisco (7206 lub 2951), niezbędne do podłączenia lokalizacji do szkieletu sieci OST 112 Dwa przełączniki Cisco (24 lub 48 portów) na potrzeby sieci LAN oraz telefonii IP w lokalizacji Dwa routery Cisco 2921 pełniące rolę bramy głosowej (VG) dla telefonii IP szyfrowanie GET VPN Konfiguracja, podłączenie i testy, gdy gotowe łącze i serwerownia Stan na : 6 lokalizacji odebrano i przetestowano 6 lokalizacji - trwają prace konfiguracyjne i podłączenie 5 lokalizacji - planowane zakończenie prac marzec 2011 r. Problemy: Katowice, Opole brak serwerowni; Łódź brak zasilania w lokalizacji; Olsztyn brak okablowania po stronie lokalizacji; Rzeszów brak decyzji odnośnie posadowienia sprzętu; Warszawa brak łącza.

14 Status wdrożeń OST 112 w KW/KG PSP Urządzenia: KG PSP: Dwa routery Cisco 7206, niezbędne do podłączenia lokalizacji do szkieletu sieci OST 112 KW PSP: Jeden router Cisco 7206 Router Cisco 2921 pełniący rolę bramy głosowej (VG) dla telefonii IP, Konfiguracja, podłączenie i testy, gdy gotowe łącze i serwerownia Stan na : 6 lokalizacji odebrano i przetestowano 6 lokalizacji - trwają prace konfiguracyjne i podłączenie 5 lokalizacji - planowane zakończenie prac marzec 2011 Problemy: główne brak zestawionych łączy OST 112 KW PSP oraz Olsztyn brak okablowania po stronie lokalizacji; Rzeszów brak decyzji odnośnie posadowienia sprzętu (KM/KW); Warszawa brak łącza.

15 Status wdrożeń OST 112 w WCPR/PSP WCPR typ WCPR łącze OST- WCPR IPVPN KW PSP IP VPN WCPR 1 Warszawa (CPR) D KW/KG PSP 2 łodzkie M 3 podlaskie M 4 kujawsko-pomorskie D Toruń Bydgoszcz 5 pomorskie D 6 lubuskie M 7 świętokrzyskie M 8 małopolskie D 9 śląskie D 10 lubelskie M 11 warmińsko-maz M 12 opolskie M 13 wielkopolskie D 14 mazowieckie D 15 podkarpackie M 16 zachodniopom. M 17 dolnośląskie D

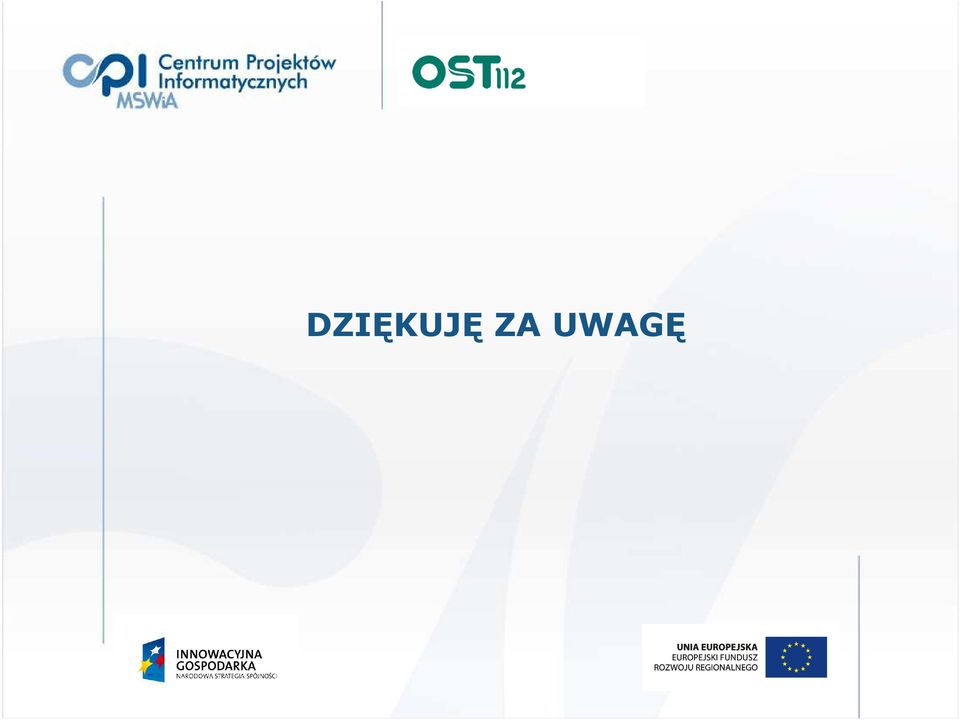

16 DZIĘKUJĘ ZA UWAGĘ
