ERRATA NR 2 Programu Funkcjonalno - użytkowego dla: BIALL-NET Sp. z o.o. Otomin, ul. Słoneczna 43 dla projektu Wschodnio-Pomorska Sieć Szerokopasmowa

Transkrypt

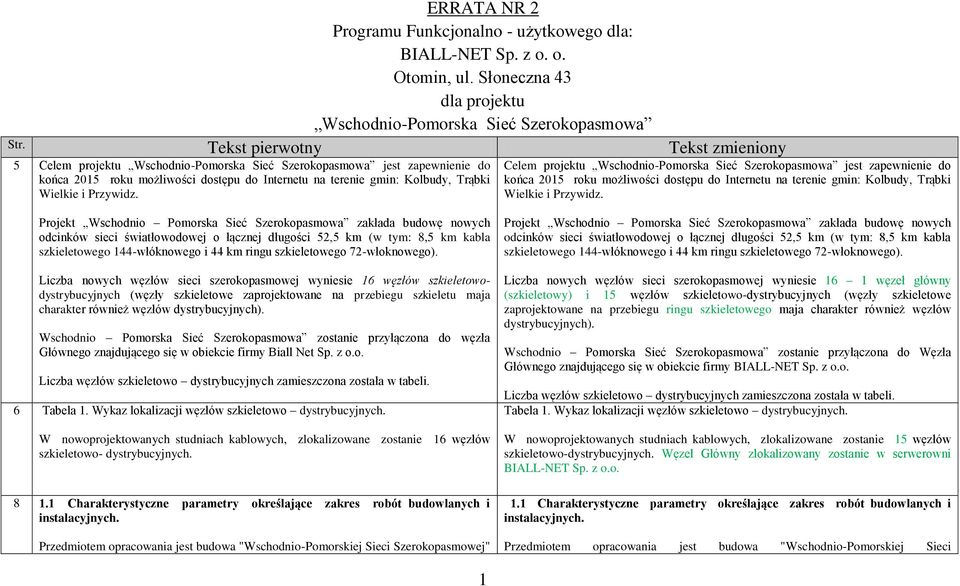

1 ERRATA NR 2 Programu Funkcjonalno - użytkowego dla: BIALL-NET Sp. z o. o. Otomin, ul. Słoneczna 43 dla projektu Wschodnio-Pomorska Sieć Szerokopasmowa Str. Tekst pierwotny Tekst zmieniony 5 Celem projektu Wschodnio-Pomorska Sieć Szerokopasmowa jest zapewnienie do końca 2015 roku możliwości dostępu do Internetu na terenie gmin: Kolbudy, Trąbki Wielkie i Przywidz. Celem projektu Wschodnio-Pomorska Sieć Szerokopasmowa jest zapewnienie do końca 2015 roku możliwości dostępu do Internetu na terenie gmin: Kolbudy, Trąbki Wielkie i Przywidz. Projekt Wschodnio Pomorska Sieć Szerokopasmowa zakłada budowę nowych odcinków sieci światłowodowej o łącznej długości 52,5 km (w tym: 8,5 km kabla szkieletowego 144-włóknowego i 44 km szkieletowego 72-włoknowego). Liczba nowych węzłów sieci szerokopasmowej wyniesie 16 węzłów szkieletowodystrybucyjnych (węzły szkieletowe zaprojektowane na przebiegu szkieletu maja charakter również węzłów dystrybucyjnych). Wschodnio Pomorska Sieć Szerokopasmowa zostanie przyłączona do węzła Głównego znajdującego się w obiekcie firmy Biall Net Sp. z o.o. Liczba węzłów szkieletowo dystrybucyjnych zamieszczona została w tabeli. 6 Tabela 1. Wykaz lokalizacji węzłów szkieletowo dystrybucyjnych. W nowoprojektowanych studniach kablowych, zlokalizowane zostanie 16 węzłów szkieletowo- dystrybucyjnych Charakterystyczne parametry określające zakres robót budowlanych i instalacyjnych. Przedmiotem opracowania jest budowa "Wschodnio-Pomorskiej Sieci Szerokopasmowej" Projekt Wschodnio Pomorska Sieć Szerokopasmowa zakłada budowę nowych odcinków sieci światłowodowej o łącznej długości 52,5 km (w tym: 8,5 km kabla szkieletowego 144-włóknowego i 44 km szkieletowego 72-włoknowego). Liczba nowych węzłów sieci szerokopasmowej wyniesie 16 1 węzeł główny (szkieletowy) i 15 węzłów szkieletowo-dystrybucyjnych (węzły szkieletowe zaprojektowane na przebiegu szkieletowego maja charakter również węzłów dystrybucyjnych). Wschodnio Pomorska Sieć Szerokopasmowa zostanie przyłączona do Węzła Głównego znajdującego się w obiekcie firmy BIALL-NET Sp. z o.o. Liczba węzłów szkieletowo dystrybucyjnych zamieszczona została w tabeli. Tabela 1. Wykaz lokalizacji węzłów szkieletowo dystrybucyjnych. W nowoprojektowanych studniach kablowych, zlokalizowane zostanie 15 węzłów szkieletowo-dystrybucyjnych. Węzeł Główny zlokalizowany zostanie w serwerowni BIALL-NET Sp. z o.o. 1.1 Charakterystyczne parametry określające zakres robót budowlanych i instalacyjnych. Przedmiotem opracowania jest budowa "Wschodnio-Pomorskiej Sieci 1

2 na terenie gmin Kolbudy, Przywidz, Trąbki Wielkie. Kable światłowodowe tworzące warstwę fizyczną sieci szerokopasmowej zostaną doprowadzone do miejscowości: Otomin, Kolbudy, Babi Dół, Pręgowo, Zaskoczyn, Graniczna, Czerniewo, Cząstkowo, Miłowo, Błotnia, Gromadzin, Jodłowno, Huta Górna, Marszewska, Czapielsk. W miejscowościach tych zlokalizowane zostaną węzły szkieletowo-dystrybucyjne oraz wybudowane nowoprojektowane studnie kablowe. Kanalizacja teletechniczna budowana w ramach projektu "Wschodnio-Pomorska Sieć Szerokopasmowa" wykonana będzie w postaci zestandaryzowanych rurociągów kablowych HDPE układanych bezpośrednio w ziemi, równolegle. Rury na całej długości rurociągu kablowego nie powinny krzyżować się w żadnym miejscu lub zamieniać miejscami z rurami sąsiednimi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurę HDPE 40/3,7 lub rurkę o średnicy 16mm. Dobór odpowiedniej konfiguracji (rodzaju rur) zależny jest od miejsca w strukturze sieci. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować odpowiednio: dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm) i dwie rurki o średnicy 16mm, Niniejszy Program Funkcjonalno-Użytkowy swoim zakresem obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych oraz budowy nowoprojektowanych studni kablowych. 9 Na potrzeby utworzenia warstwy szkieletowej sieci, łączącej węzły szkieletowodystrybucyjne, przewiduje się: zaprojektowanie i wybudowanie ok. 8,5 km głównego kabla szkieletowego (rurociągu kablowego 2 x HDPE 40 wraz z kablem światłowodowym o pojemności 144-włókien jednomodowych, zgodnych ze standardem ; zaprojektowanie i wybudowanie ok. 44 km szkieletowego (rurociągu kablowego 2 x 16mm wraz z kablem światłowodowym o pojemności 72-włókien jednomodowych, zgodnych ze standardem. Szerokopasmowej" na terenie gmin Kolbudy, Przywidz, Trąbki Wielkie. Kable światłowodowe tworzące warstwę fizyczną sieci szerokopasmowej zostaną doprowadzone do miejscowości: Otomin, Kolbudy, Babi Dół, Pręgowo, Zaskoczyn, Graniczna, Czerniewo, Cząstkowo, Miłowo, Błotnia, Gromadzin, Jodłowno, Huta Górna, Marszewska, Czapielsk. W miejscowościach tych zlokalizowane zostaną węzły szkieletowo-dystrybucyjne oraz wybudowane nowoprojektowane studnie kablowe. Kanalizacja teletechniczna budowana w ramach projektu "Wschodnio-Pomorska Sieć Szerokopasmowa" wykonana będzie w technologii kanalizacji (w postaci zestandaryzowanych rurociągów kablowych złożonych z 2 rurek układanych bezpośrednio w ziemi, równolegle). Rury na całej długości rurociągu kablowego nie powinny krzyżować się w żadnym miejscu lub zamieniać miejscami z rurami sąsiednimi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurkę o średnicy dostosowanej do zaciągnięcia kabla o zakładanej pojemności. Dobór odpowiedniej konfiguracji (średnicy rur) zależny jest od miejsca w strukturze sieci. Główny kabel szkieletowy łączący węzeł główny w Otominie z ringiem będzie kablem światłowodowym jednomodowym 144-m. Węzły szkieletowodystrybudyjne sieci szkieletowej będą połączone w strukturę kablem światłowodowym jednomodowym 72-m. Niniejszy Program Funkcjonalno-Użytkowy swoim zakresem obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych oraz budowy nowoprojektowanych studni kablowych. Na potrzeby utworzenia warstwy szkieletowej sieci, łączącej węzły szkieletowodystrybucyjne, przewiduje się: zaprojektowanie i wybudowanie ok. 8,5 km głównego kabla szkieletowego (rurociągu kablowego 2 x wraz z kablem światłowodowym o pojemności 144-włókien jednomodowych, zgodnych ze standardem ; zaprojektowanie i wybudowanie ok. 44 km szkieletowego (rurociągu kablowego 2 x wraz z kablem światłowodowym o pojemności 72-włókien jednomodowych, zgodnych ze standardem. 2

3 10 Tabela 3. Wykaz odcinków sieci światłowodowej do wybudowania L.p. Długość Rodzaj Profil Rodzaj kabla światłowodowego rurociągu światłowodowego [km] 144 HDPE 40/3,7 1 WG Otomin M1 Kolbudy 8,50 Główny kabel szkieletowy 2 M1 Kolbudy M2 Pręgowo 3,25 Kabel w 3 M2 Pręgowo M3 Domachowo 4,40 Kabel w 4 M3 Domachowo M4 Zaskoczyn 2,10 Kabel w 5 M4 Zaskoczyn M5 Czerniewo 2,35 Kabel w 6 M5 Czerniewo M6 Graniczna 7 M6 Graniczna 2,95 Kabel w M7 Cząstkowo 1,75 Kabel w 8 M7 Cząstkowo M8 Błotnia 4,95 Kabel w 9 M8 Błotnia M9 Miłowo 2,50 Kabel w 10 M9 Miłowo M10 Gromadzin 2,95 Kabel w 11 M10 Gromadzin M11 Huta Górna 4,80 Kabel w 12 M11 Huta Górna M12 Marszewska 13 M12 Marszewska 3,35 Kabel w M13 Jodłowno 1,80 Kabel w 14 M13 Jodłowno M14 Czapielsk 3,35 Kabel w 15 M14 Czapielsk M15 Babi Dół 1,45 Kabel w 16 M15 Babi Dół M1 Kolbudy 2,05 Kabel w Łączna długość światłowodów do wybudowania: 52,5 Tabela 3. Wykaz odcinków sieci światłowodowej do wybudowania L.p. Długość Rodzaj Profil Rodzaj kabla światłowodowego rurociągu światłowodowego [km] WG Otomin M1 Kolbudy 8,50 Główny kabel szkieletowy 2 M1 Kolbudy M2 Pręgowo 3,25 Kabel w 3 M2 Pręgowo M3 Domachowo 4,40 Kabel w 4 M3 Domachowo M4 Zaskoczyn 2,10 Kabel w 5 M4 Zaskoczyn M5 Czerniewo 2,35 Kabel w 6 M5 Czerniewo M6 Graniczna 7 M6 Graniczna 2,95 Kabel w M7 Cząstkowo 1,75 Kabel w 8 M7 Cząstkowo M8 Błotnia 4,95 Kabel w 9 M8 Błotnia M9 Miłowo 2,50 Kabel w 10 M9 Miłowo M10 Gromadzin 2,95 Kabel w 11 M10 Gromadzin M11 Huta Górna 4,80 Kabel w 12 M11 Huta Górna M12 Marszewska 13 M12 Marszewska 3,35 Kabel w M13 Jodłowno 1,80 Kabel w 14 M13 Jodłowno M14 Czapielsk 3,35 Kabel w 15 M14 Czapielsk M15 Babi Dół 1,45 Kabel w 16 M15 Babi Dół M1 Kolbudy 2,05 Kabel w 3

4 Łączna długość światłowodów do wybudowania: 52, Warstwa fizyczna sieci. W ramach realizacji projektu Wschodnio-Pomorska Sieć Szerokopasmowa będą miały miejsce prace projektowe i prace wykonawcze dotyczące budowy nowych ciągów światłowodowych (kabli optotelekomunikacyjnych). Najkorzystniejszą technologią budowy sieci światłowodowej jest budowa sieci w kanalizacji teletechnicznej wybudowanej z rur HDPE o średnicy φ40 lub φ16 budowanych jako wiązki od 1 do 2 rur wraz z zastosowaniem studni kablowych tradycyjnych (betonowych) lub zasobników ziemnych (betonowych). Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurkę o średnicy 16mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm). Podczas budowy rurociągów kablowych wszystkie przejścia przez skrzyżowania ulic należy bezwzględnie uzbrajać rurą osłonową grubościenną np. HDPE φ110/6,3. Do budowy sieci kabli światłowodowych należy zastosować kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: Warstwa fizyczna sieci. W ramach realizacji projektu Wschodnio-Pomorska Sieć Szerokopasmowa będą miały miejsce prace projektowe i prace wykonawcze dotyczące budowy nowych ciągów światłowodowych (kabli optotelekomunikacyjnych). Najkorzystniejszą technologią budowy sieci światłowodowej jest budowa sieci w kanalizacji teletechnicznej wybudowanej w technologii kanalizacji z rurek HDPE o średnicy dostosowanej do zaciągnięcia kabla światłowodowego o zakładanej pojemności budowanych jako wiązki 2 rur wraz z zastosowaniem studni kablowych tradycyjnych (betonowych) lub zasobników ziemnych (betonowych). Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurkę o średnicy dostosowanej do zaciągnięcia kabla o zakładanej pojemności. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (o odpowiedniej średnicy dostosowanej do zaciągnięcia kabla o zakładanej na danym odcinku pojemności). Podczas budowy rurociągów kablowych wszystkie przejścia przez skrzyżowania ulic należy bezwzględnie uzbrajać rurą osłonową grubościenną np. HDPE φ110/6,3. Do budowy sieci kabli światłowodowych należy zastosować kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych Wymagania dotyczące pasywnej sieci światłowodowej. Realizacja niniejszego przedsięwzięcia w zakresie budowy światłowodowej sieci Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych Wymagania dotyczące pasywnej sieci światłowodowej. Realizacja niniejszego przedsięwzięcia w zakresie budowy światłowodowej sieci

5 pasywnej obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących wykorzystujących rurkę o średnicy 16mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm). Do budowy sieci kabli światłowodowych należy zastosować tradycyjne kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: szkieletowej główny kabel szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami niebieskimi. szkieletowej ring szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami czerwonymi. Na mapie w Załączniku Nr 1 zaznaczono również miejscowości, w których znajdowały się będą węzły Wschodnio-Pomorskiej Sieci Szerokopasmowej (węzły szkieletowo-dystrybucyjne). pasywnej obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurkę o średnicy dostosowanej do zaciągnięcia kabla o zakładanej pojemności. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (o odpowiedniej średnicy dostosowanej do zaciągnięcia kabla o zakładanej na danym odcinku pojemności). Do budowy sieci kabli światłowodowych należy zastosować tradycyjne kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: szkieletowej główny kabel szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami niebieskimi. szkieletowej ring szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami czerwonymi. Na mapie w Załączniku Nr 1 zaznaczono również miejscowości, w których znajdowały się będą węzły Wschodnio-Pomorskiej Sieci Szerokopasmowej (węzły szkieletowo-dystrybucyjne) Kable optotelekomunikacyjne. Zgodnie z założeniami technicznymi, zalecana linia optotelekomunikacyjna winna być: dielektryczna, zdolna do efektywnego i szybkiego zwiększenia przepustowości, Kable optotelekomunikacyjne. Zgodnie z założeniami technicznymi, zalecana linia optotelekomunikacyjna winna być: dielektryczna, zdolna do efektywnego i szybkiego zwiększenia przepustowości,

6 podziemnie-kanałowa łącząca obiekty kubaturowe (nowoprojektowane zewnętrzne studnie kablowe), w których zlokalizowane będą węzły szkieletowo-dystrybucyjne. 26 W sieci szerokopasmowej budowanej w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa rurociąg kablowy wykonany będzie w postaci zestandaryzowanych rurociągów z rur HDPE układanych bezpośrednio w ziemi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących wykorzystujących rurkę o średnicy 16mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm). 45 1) Projektując rurociągi należy przede wszystkim zwracać uwagę na: a) Studnie kablowe powinny spełniać następujące wymagania określone normą ZN-96/TPSA-023. Studnie wykorzystane do budowy kanalizacji teletechnicznej na potrzeby sieci światłowodowej powinny mieć wymiary nie mniejsze niż studnie typu SKR-1 lud z zasobniki ziemne. b) Studnie mogą posiadać zabezpieczenie przed ingerencją osób nieuprawnionych w postaci zamka z układem zasuwowo-ryglowym zaś pokrywy powinny mieć wywietrznik z czytelnym logo sieci. c) Prostoliniowość przebiegu rurociągu. Rurociąg kablowy powinien na ch między sąsiednimi studniami kanalizacji deszczowej przebiegać możliwie prostoliniowo. W uzasadnionych technicznie wypadkach, rury kanalizacji mogą odchylać się od przebiegu prostoliniowego. Przebieg ten powinien być na tyle prostoliniowy, aby możliwe było przeciągnięcie przez nią kalibru wykonanego z materiału nieulegającego odkształceniu o długości 1 m i średnicy równej połowie średnicy wewnętrznej rury, o krawędziach zaokrąglonych (promień zaokrąglenia 5 mm) Inwentaryzacja lub dokumentacja obiektów budowlanych. podziemnie-kanałowa łącząca obiekty kubaturowe (nowoprojektowane zewnętrzne studnie kablowe), w których zlokalizowane będą węzły szkieletowo-dystrybucyjne oraz dostosowana do układania w kanalizacji. W sieci szerokopasmowej budowanej w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa rurociąg kablowy wykonany będzie w postaci zestandaryzowanych rurociągów z rur HDPE układanych bezpośrednio w ziemi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurkę o średnicy dostosowanej do zaciągnięcia kabla światłowodowego o zakładanej dla danego pojemności. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (o odpowiedniej średnicy dostosowanej do zaciągnięcia kabla o zakładanej pojemności). 1) Projektując rurociągi należy przede wszystkim zwracać uwagę na: a) Studnie kablowe powinny spełniać następujące wymagania określone normą ZN-96/TPSA-023. Studnie wykorzystane do budowy kanalizacji teletechnicznej na potrzeby sieci światłowodowej powinny mieć wymiary nie mniejsze niż studnie typu SKR-1 lud z zasobniki ziemne. b) Studnie mogą posiadać zabezpieczenie przed ingerencją osób nieuprawnionych w postaci zamka z układem zasuwowo-ryglowym zaś pokrywy powinny mieć wywietrznik z czytelnym logo sieci. c) Prostoliniowość przebiegu rurociągu. Rurociąg kablowy powinien na ch między sąsiednimi studniami kanalizacji deszczowej przebiegać możliwie prostoliniowo. W uzasadnionych technicznie wypadkach, rury kanalizacji mogą odchylać się od przebiegu prostoliniowego. Przebieg ten powinien być na tyle prostoliniowy, aby możliwe było przeciągnięcie przez nią kalibru wykonanego z materiału nieulegającego odkształceniu o długości 0,1 m i średnicy równej połowie średnicy wewnętrznej rury, o krawędziach zaokrąglonych (promień zaokrąglenia 5 mm). 4.7 Inwentaryzacja lub dokumentacja obiektów budowlanych. Wszystkie węzły sieci powstaną w nowoprojektowanych zewnętrznych kablowych. studniach Wszystkie węzły szkieletowo-dystrybucyjne sieci powstaną w nowoprojektowanych zewnętrznych studniach kablowych. 6
