OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA ORAZ MONTAŻU URZĄDZEŃ ZABAWOWYCH

Transkrypt

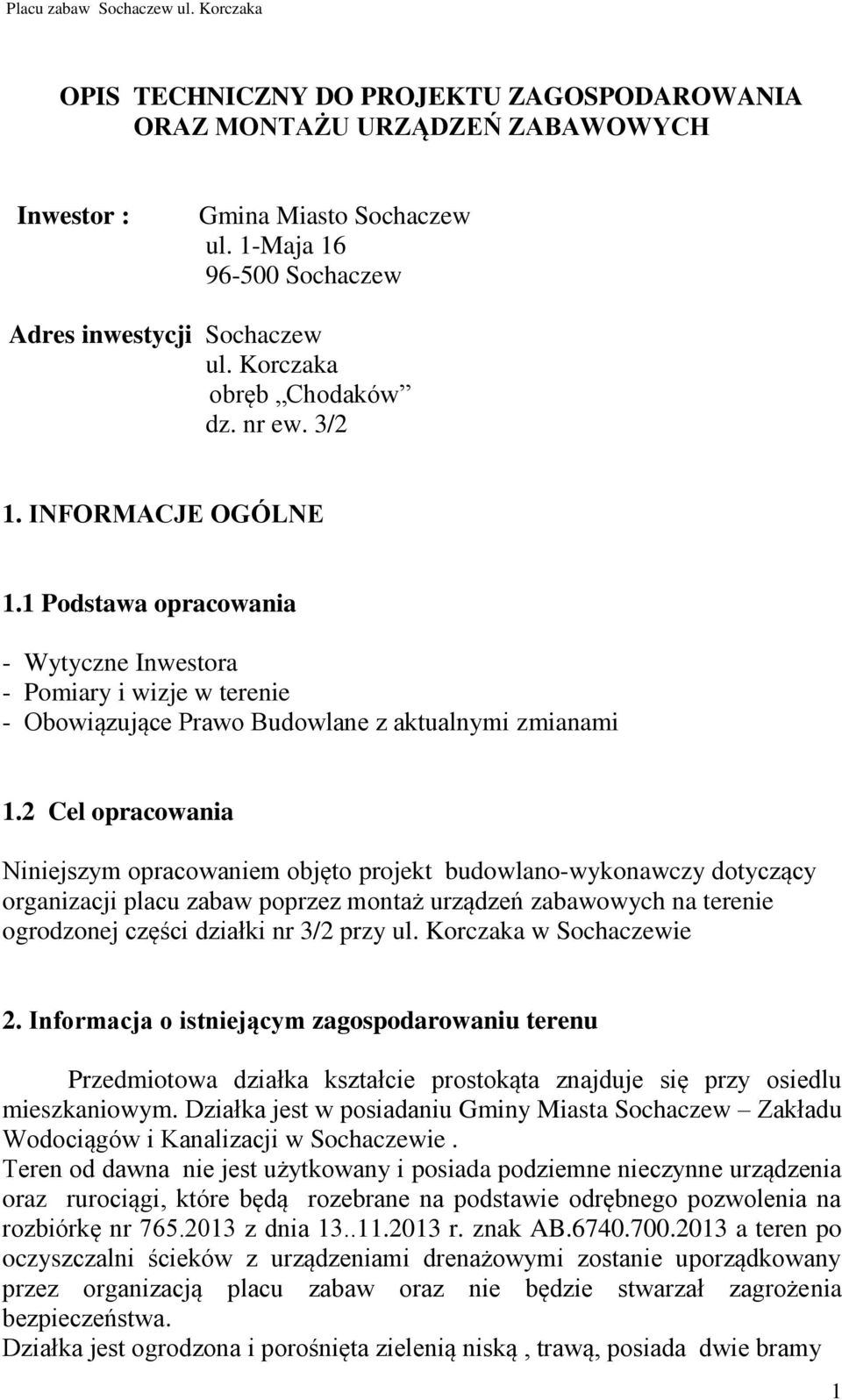

1 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA ORAZ MONTAŻU URZĄDZEŃ ZABAWOWYCH Inwestor : Gmina Miasto Sochaczew ul. 1-Maja Sochaczew Adres inwestycji Sochaczew ul. Korczaka obręb Chodaków dz. nr ew. 3/2 1. INFORMACJE OGÓLNE 1.1 Podstawa opracowania - Wytyczne Inwestora - Pomiary i wizje w terenie - Obowiązujące Prawo Budowlane z aktualnymi zmianami 1.2 Cel opracowania Niniejszym opracowaniem objęto projekt budowlano-wykonawczy dotyczący organizacji placu zabaw poprzez montaż urządzeń zabawowych na terenie ogrodzonej części działki nr 3/2 przy ul. Korczaka w Sochaczewie 2. Informacja o istniejącym zagospodarowaniu terenu Przedmiotowa działka kształcie prostokąta znajduje się przy osiedlu mieszkaniowym. Działka jest w posiadaniu Gminy Miasta Sochaczew Zakładu Wodociągów i Kanalizacji w Sochaczewie. Teren od dawna nie jest użytkowany i posiada podziemne nieczynne urządzenia oraz rurociągi, które będą rozebrane na podstawie odrębnego pozwolenia na rozbiórkę nr z dnia r. znak AB a teren po oczyszczalni ścieków z urządzeniami drenażowymi zostanie uporządkowany przez organizacją placu zabaw oraz nie będzie stwarzał zagrożenia bezpieczeństwa. Działka jest ogrodzona i porośnięta zielenią niską, trawą, posiada dwie bramy 1

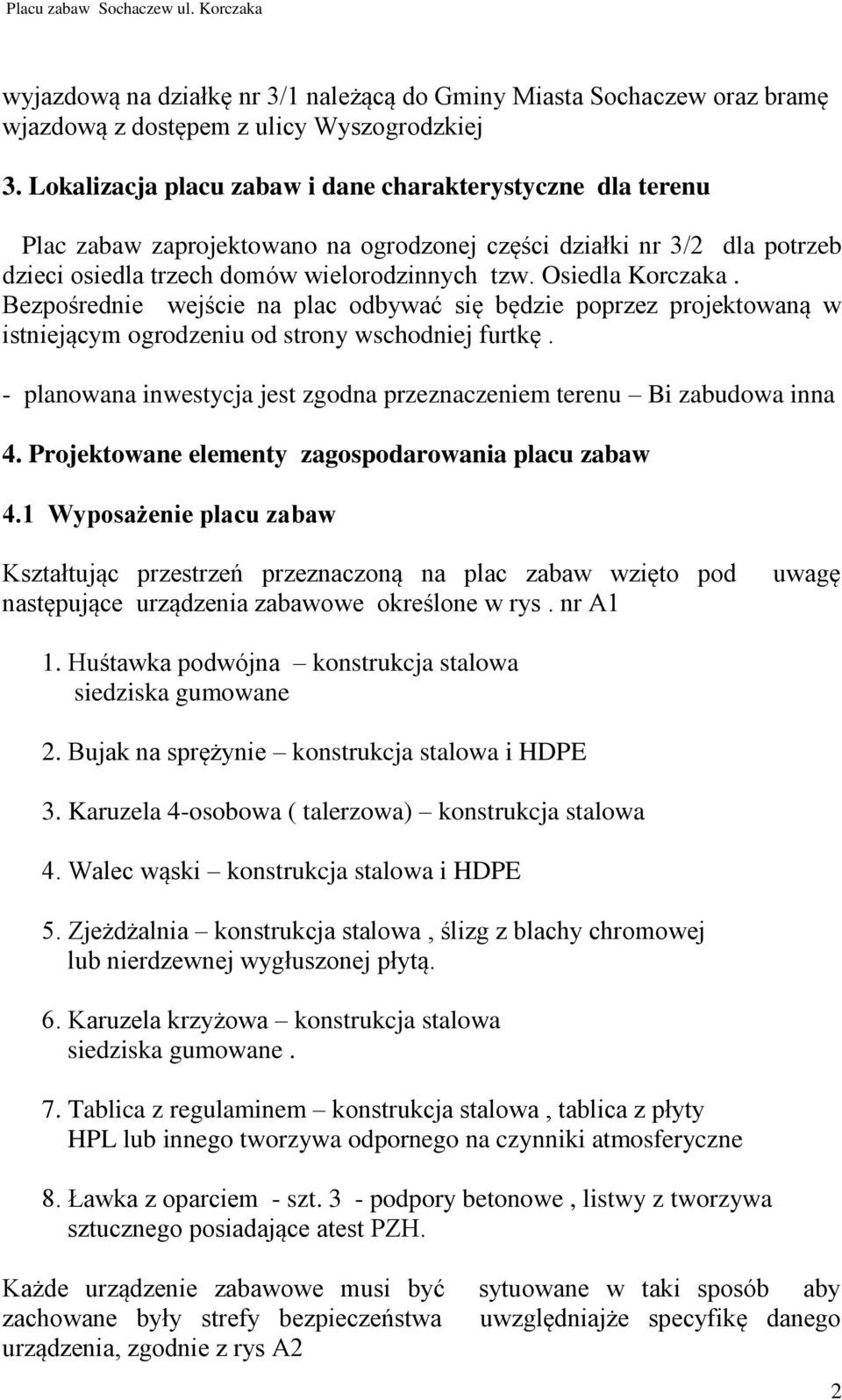

2 wyjazdową na działkę nr 3/1 należącą do Gminy Miasta Sochaczew oraz bramę wjazdową z dostępem z ulicy Wyszogrodzkiej 3. Lokalizacja placu zabaw i dane charakterystyczne dla terenu Plac zabaw zaprojektowano na ogrodzonej części działki nr 3/2 dla potrzeb dzieci osiedla trzech domów wielorodzinnych tzw. Osiedla Korczaka. Bezpośrednie wejście na plac odbywać się będzie poprzez projektowaną w istniejącym ogrodzeniu od strony wschodniej furtkę. - planowana inwestycja jest zgodna przeznaczeniem terenu Bi zabudowa inna 4. Projektowane elementy zagospodarowania placu zabaw 4.1 Wyposażenie placu zabaw Kształtując przestrzeń przeznaczoną na plac zabaw wzięto pod następujące urządzenia zabawowe określone w rys. nr A1 uwagę 1. Huśtawka podwójna konstrukcja stalowa siedziska gumowane 2. Bujak na sprężynie konstrukcja stalowa i HDPE 3. Karuzela 4-osobowa ( talerzowa) konstrukcja stalowa 4. Walec wąski konstrukcja stalowa i HDPE 5. Zjeżdżalnia konstrukcja stalowa, ślizg z blachy chromowej lub nierdzewnej wygłuszonej płytą. 6. Karuzela krzyżowa konstrukcja stalowa siedziska gumowane. 7. Tablica z regulaminem konstrukcja stalowa, tablica z płyty HPL lub innego tworzywa odpornego na czynniki atmosferyczne 8. Ławka z oparciem - szt. 3 - podpory betonowe, listwy z tworzywa sztucznego posiadające atest PZH. Każde urządzenie zabawowe musi być sytuowane w taki sposób aby zachowane były strefy bezpieczeństwa uwzględniajże specyfikę danego urządzenia, zgodnie z rys A2 2

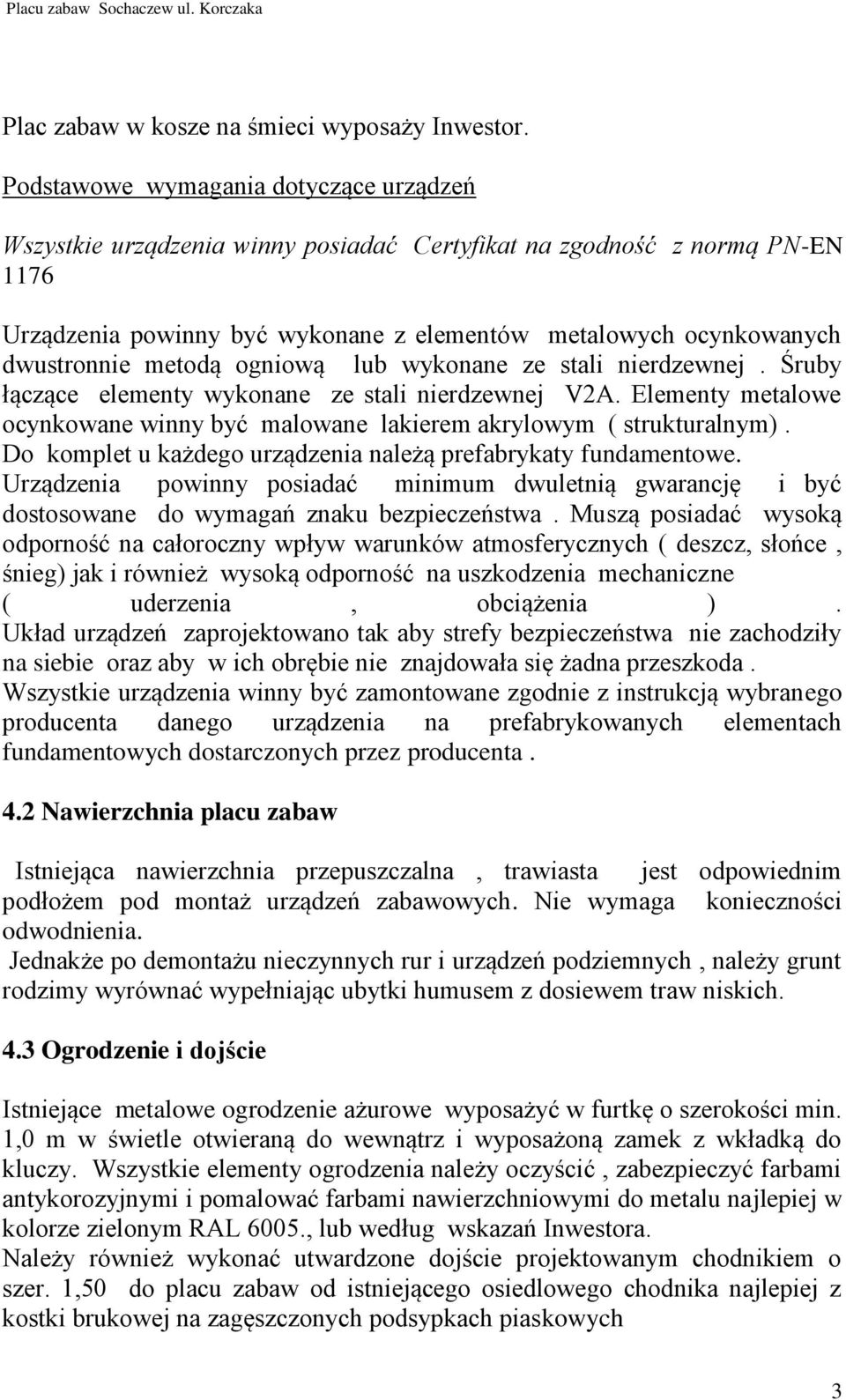

3 Plac zabaw w kosze na śmieci wyposaży Inwestor. Podstawowe wymagania dotyczące urządzeń Wszystkie urządzenia winny posiadać Certyfikat na zgodność z normą PN-EN 1176 Urządzenia powinny być wykonane z elementów metalowych ocynkowanych dwustronnie metodą ogniową lub wykonane ze stali nierdzewnej. Śruby łączące elementy wykonane ze stali nierdzewnej V2A. Elementy metalowe ocynkowane winny być malowane lakierem akrylowym ( strukturalnym). Do komplet u każdego urządzenia należą prefabrykaty fundamentowe. Urządzenia powinny posiadać minimum dwuletnią gwarancję i być dostosowane do wymagań znaku bezpieczeństwa. Muszą posiadać wysoką odporność na całoroczny wpływ warunków atmosferycznych ( deszcz, słońce, śnieg) jak i również wysoką odporność na uszkodzenia mechaniczne ( uderzenia, obciążenia ). Układ urządzeń zaprojektowano tak aby strefy bezpieczeństwa nie zachodziły na siebie oraz aby w ich obrębie nie znajdowała się żadna przeszkoda. Wszystkie urządzenia winny być zamontowane zgodnie z instrukcją wybranego producenta danego urządzenia na prefabrykowanych elementach fundamentowych dostarczonych przez producenta. 4.2 Nawierzchnia placu zabaw Istniejąca nawierzchnia przepuszczalna, trawiasta jest odpowiednim podłożem pod montaż urządzeń zabawowych. Nie wymaga konieczności odwodnienia. Jednakże po demontażu nieczynnych rur i urządzeń podziemnych, należy grunt rodzimy wyrównać wypełniając ubytki humusem z dosiewem traw niskich. 4.3 Ogrodzenie i dojście Istniejące metalowe ogrodzenie ażurowe wyposażyć w furtkę o szerokości min. 1,0 m w świetle otwieraną do wewnątrz i wyposażoną zamek z wkładką do kluczy. Wszystkie elementy ogrodzenia należy oczyścić, zabezpieczyć farbami antykorozyjnymi i pomalować farbami nawierzchniowymi do metalu najlepiej w kolorze zielonym RAL 6005., lub według wskazań Inwestora. Należy również wykonać utwardzone dojście projektowanym chodnikiem o szer. 1,50 do placu zabaw od istniejącego osiedlowego chodnika najlepiej z kostki brukowej na zagęszczonych podsypkach piaskowych 3

4 5. Bilans terenu Powierzchnia działki nr 3/2 - Powierzchnia projektowanego placu zabaw Powierzchnia biologicznie czynna nie ulegnie zmianie i wynosić będzie 1029 m2 412 m m2 6. Dane dotyczące ochrony zabytków i wpływu działalności górniczej Teren objęty opracowaniem nie jest objęty ochroną konserwatorską Teren objęty opracowaniem nie leży na terenach szkód górniczych 7. Wpływ inwestycji na otoczenie i środowisko Przedmiotowa inwestycja nie wpłynie negatywnie na środowisko naturalne. Lokalizacja inwestycji nie koliduje z drzewostanem ani inną roślinnością. Nie narusza również zasobów przyrodniczych oraz nie wpływa negatywnie na otoczenie ani interesy osób trzecich. Brak zanieczyszczeń gazowych, płynnych i pyłowych. Użytkownicy placu zabaw będą gromadzić odpady stałe w koszach opróżnianych okresowo przez koncesjonowane firmy Inwestycja nie ma wpływu na emisję hałasu wibracje oraz promieniowanie jonizujące i zakłócenia elektromagnetyczne. 8. Zagadnienia p.poż i bhp. Wszystkie projektowane urządzenia zabawowe oraz elementy wyposażenia placu winny posiadać atest bezpieczeństwa B. Fundamenty urządzeń są standartowymi elementami prefabrykowanymi. Szczegółowe warunki posadowienia i instrukcja montażu są wysyłane z poszczególnymi elementami. 9. Opinia geologiczna Teren znany, grunt kat I prosty. Posadowienie obiektów max do 67 cm. w gruncie. Opinia geologiczna nie jest wymagana. 10. Uwagi końcowe Prace wykonywać zgodnie ze sztuką budowlaną i polskimi normami z atestowanych materiałów. 4

5 5
