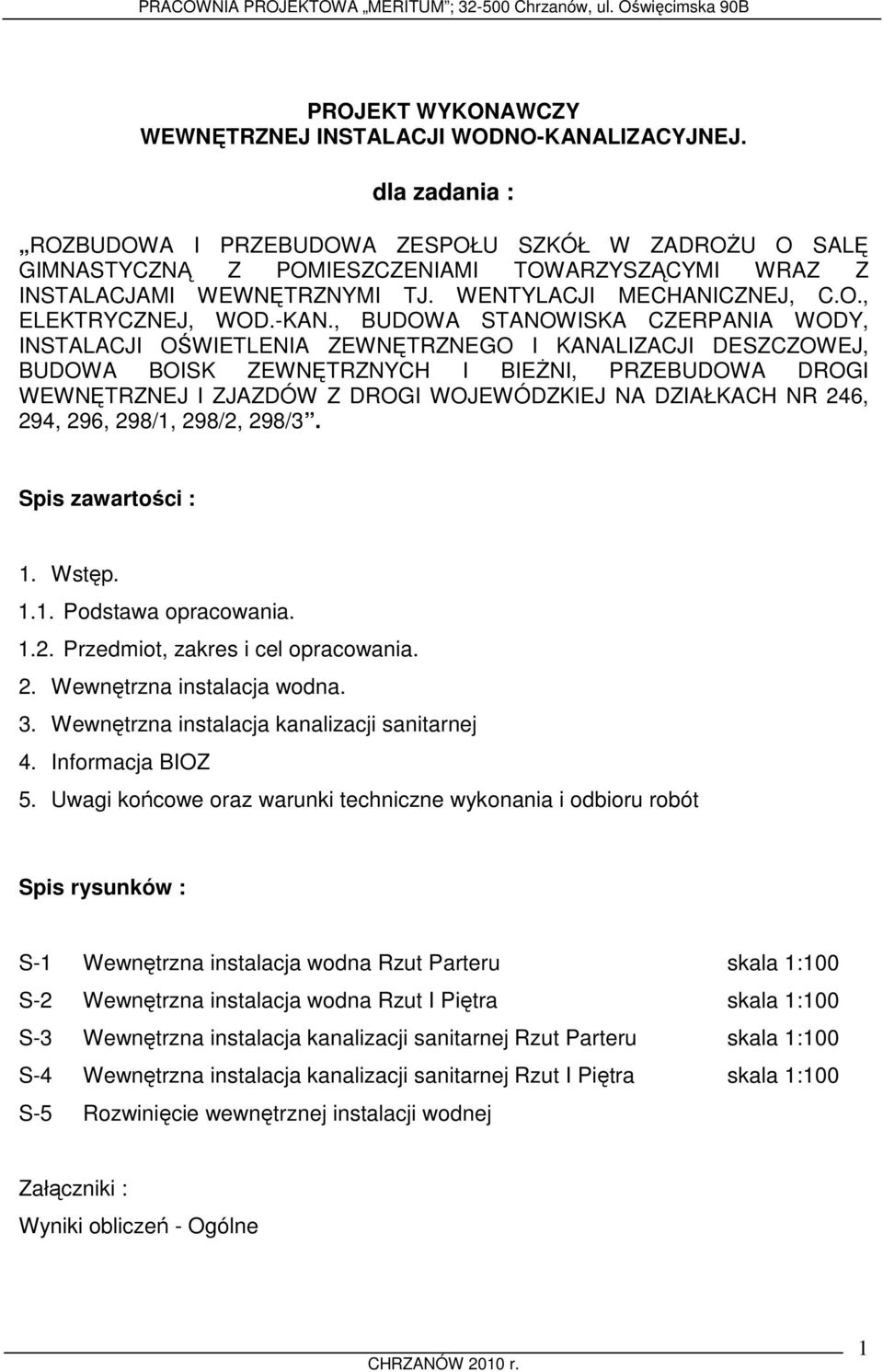

1 PROJEKT WYKONAWCZY WEWNĘTRZNEJ INSTALACJI WODNO-KANALIZACYJNEJ. dla zadania : ROZBUDOWA I PRZEBUDOWA ZESPOŁU SZKÓŁ W ZADROŻU O SALĘ GIMNASTYCZNĄ Z POMIESZCZENIAMI TOWARZYSZĄCYMI WRAZ Z INSTALACJAMI WEWNĘTRZNYMI TJ. WENTYLACJI MECHANICZNEJ, C.O., ELEKTRYCZNEJ, WOD.-KAN., BUDOWA STANOWISKA CZERPANIA WODY, INSTALACJI OŚWIETLENIA ZEWNĘTRZNEGO I KANALIZACJI DESZCZOWEJ, BUDOWA BOISK ZEWNĘTRZNYCH I BIEŻNI, PRZEBUDOWA DROGI WEWNĘTRZNEJ I ZJAZDÓW Z DROGI WOJEWÓDZKIEJ NA DZIAŁKACH NR 246, 294, 296, 298/1, 298/2, 298/3. Spis zawartości : 1. Wstęp Podstawa opracowania Przedmiot, zakres i cel opracowania. 2. Wewnętrzna instalacja wodna. 3. Wewnętrzna instalacja kanalizacji sanitarnej 4. Informacja BIOZ 5. Uwagi końcowe oraz warunki techniczne wykonania i odbioru robót Spis rysunków : S-1 Wewnętrzna instalacja wodna Rzut Parteru skala 1:100 S-2 Wewnętrzna instalacja wodna Rzut I Piętra skala 1:100 S-3 Wewnętrzna instalacja kanalizacji sanitarnej Rzut Parteru skala 1:100 S-4 Wewnętrzna instalacja kanalizacji sanitarnej Rzut I Piętra skala 1:100 S-5 Rozwinięcie wewnętrznej instalacji wodnej Załączniki : Wyniki obliczeń - Ogólne 1

2 1. Wstęp Podstawa opracowania. Projekt architektoniczno konstrukcyjny. Zlecenie Inwestora. Obowiązujące przepisy i normatywy projektowania Uzgodnienia branżowe Przepisy BHP Przedmiot, zakres i cel opracowania. Opracowanie stanowi projekt : Wewnętrznej instalacji wodno-kanalizacyjnej Celem opracowania jest : określenie tras prowadzenia przewodów, dobór średnic, dobór urządzeń i rozwiązań projektowych 2. Wewnętrzna instalacja wodna. Woda zimna doprowadzona zostanie do projektowanego budynku Sali Gimnastycznej przyłączem wody i wprowadzona zostanie do pomieszczenia 1.6 pomieszczenie Trenera. Przyłącze wody jest przedmiotem osobnego opracowania. Projektuje się wprowadzenie do budynku rur stalowych ocynkowanych DN 50. Po wprowadzeniu instalacji do budynku projektuje się montaż licznika wody. Za licznikiem instalacja dzieli się na część hydrantową i sanitarną. Projektuje się instalację wody pożarowej wykonaną z rur stalowych ocynkowanych prowadzoną od pomieszczenia 1.6 do hydrantów wewnętrznych DN 25 rozmieszczonych w budynku. Z instalacji wody hydrantowej podłączono 1 miskę ustępową (miska na stelażach typu Geberit) na poziomie 0,00. Podłączenie miski na sztywno rurami stalowymi ocynkowanymi. Trasy instalacji wody pożarowej, średnice rur i rozmieszczenie hydrantów pokazano na rysunkach. Do obliczeń założono w razie pożaru równoczesne działanie 2 hydrantów. Dobrano hydranty DN 25 HW-25-W-K-30 UN Podłączenie pojedynczego hydrantu rurami DN 32 mm. Wysokość montażu hydrantu H=1,35 m. Za instalacją wody pożarowej w pomieszczeniu 1.6 projektuje się zabudowę zaworu elektromagnetycznego EV220B odcinającego dopływ wody do wewnętrznej instalacji wody sanitarnej w razie pożaru. Za zaworem projektuje się wewnętrzną instalację wody sanitarnej. Woda zimna będzie doprowadzana do kotłowni. W kotłowni będzie przygotowywana woda ciepła. Przewiduje się przygotowanie wody ciepłej w jednym zasobniku. Instalację wody zimnej projektuje się z rur BOR PLUS PN 10. Instalacje wody ciepłej i cyrkulacji projektuje się z rur BOR PLUS PN 20 STABI. Dla węzłów sanitarnych przewiduje się zabudowę rozdzielaczy i doprowadzenie wody do urządzeń (umywalki prysznice zlewy) rurami Tigris Alupex. Prowadzenie rur od rozdzielaczy do urządzeń w podłodze. Trasy prowadzenia przewodów, miejsca usytuowania rozdzielaczy, urządzeń i armatury pokazano w części rysunkowej projektu. Przewody wody ciepłej i cyrkulacji na całej długości prowadzić w izolacji z otuliny np. Thermaflex. Grubości izolacji zgodne z zał Nr 2 do Wytycznych technicznych jakim powinny odpowiadać budynki. Przewody wody zimnej izolować izolacją grubości 4 mm. Kompensacje wydłużeń cieplnych naturalna za pomocą kompensatorów L- 2

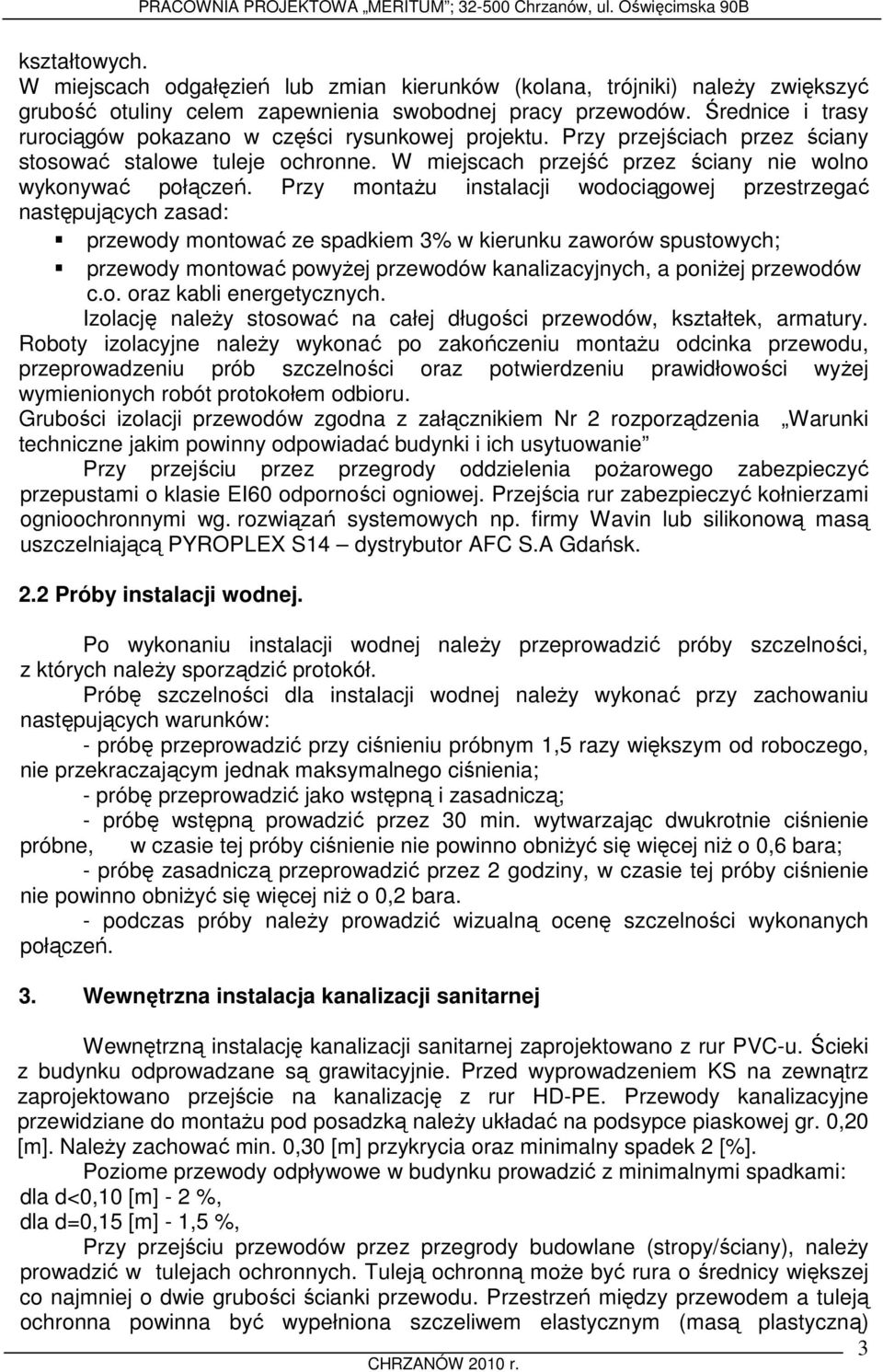

3 kształtowych. W miejscach odgałęzień lub zmian kierunków (kolana, trójniki) należy zwiększyć grubość otuliny celem zapewnienia swobodnej pracy przewodów. Średnice i trasy rurociągów pokazano w części rysunkowej projektu. Przy przejściach przez ściany stosować stalowe tuleje ochronne. W miejscach przejść przez ściany nie wolno wykonywać połączeń. Przy montażu instalacji wodociągowej przestrzegać następujących zasad: przewody montować ze spadkiem 3% w kierunku zaworów spustowych; przewody montować powyżej przewodów kanalizacyjnych, a poniżej przewodów c.o. oraz kabli energetycznych. Izolację należy stosować na całej długości przewodów, kształtek, armatury. Roboty izolacyjne należy wykonać po zakończeniu montażu odcinka przewodu, przeprowadzeniu prób szczelności oraz potwierdzeniu prawidłowości wyżej wymienionych robót protokołem odbioru. Grubości izolacji przewodów zgodna z załącznikiem Nr 2 rozporządzenia Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie Przy przejściu przez przegrody oddzielenia pożarowego zabezpieczyć przepustami o klasie EI60 odporności ogniowej. Przejścia rur zabezpieczyć kołnierzami ognioochronnymi wg. rozwiązań systemowych np. firmy Wavin lub silikonową masą uszczelniającą PYROPLEX S14 dystrybutor AFC S.A Gdańsk. 2.2 Próby instalacji wodnej. Po wykonaniu instalacji wodnej należy przeprowadzić próby szczelności, z których należy sporządzić protokół. Próbę szczelności dla instalacji wodnej należy wykonać przy zachowaniu następujących warunków: - próbę przeprowadzić przy ciśnieniu próbnym 1,5 razy większym od roboczego, nie przekraczającym jednak maksymalnego ciśnienia; - próbę przeprowadzić jako wstępną i zasadniczą; - próbę wstępną prowadzić przez 30 min. wytwarzając dwukrotnie ciśnienie próbne, w czasie tej próby ciśnienie nie powinno obniżyć się więcej niż o 0,6 bara; - próbę zasadniczą przeprowadzić przez 2 godziny, w czasie tej próby ciśnienie nie powinno obniżyć się więcej niż o 0,2 bara. - podczas próby należy prowadzić wizualną ocenę szczelności wykonanych połączeń. 3. Wewnętrzna instalacja kanalizacji sanitarnej Wewnętrzną instalację kanalizacji sanitarnej zaprojektowano z rur PVC-u. Ścieki z budynku odprowadzane są grawitacyjnie. Przed wyprowadzeniem KS na zewnątrz zaprojektowano przejście na kanalizację z rur HD-PE. Przewody kanalizacyjne przewidziane do montażu pod posadzką należy układać na podsypce piaskowej gr. 0,20 [m]. Należy zachować min. 0,30 [m] przykrycia oraz minimalny spadek 2 [%]. Poziome przewody odpływowe w budynku prowadzić z minimalnymi spadkami: dla d<0,10 [m] - 2 %, dla d=0,15 [m] - 1,5 %, Przy przejściu przewodów przez przegrody budowlane (stropy/ściany), należy prowadzić w tulejach ochronnych. Tuleją ochronną może być rura o średnicy większej co najmniej o dwie grubości ścianki przewodu. Przestrzeń między przewodem a tuleją ochronna powinna być wypełniona szczeliwem elastycznym (masą plastyczną) 3

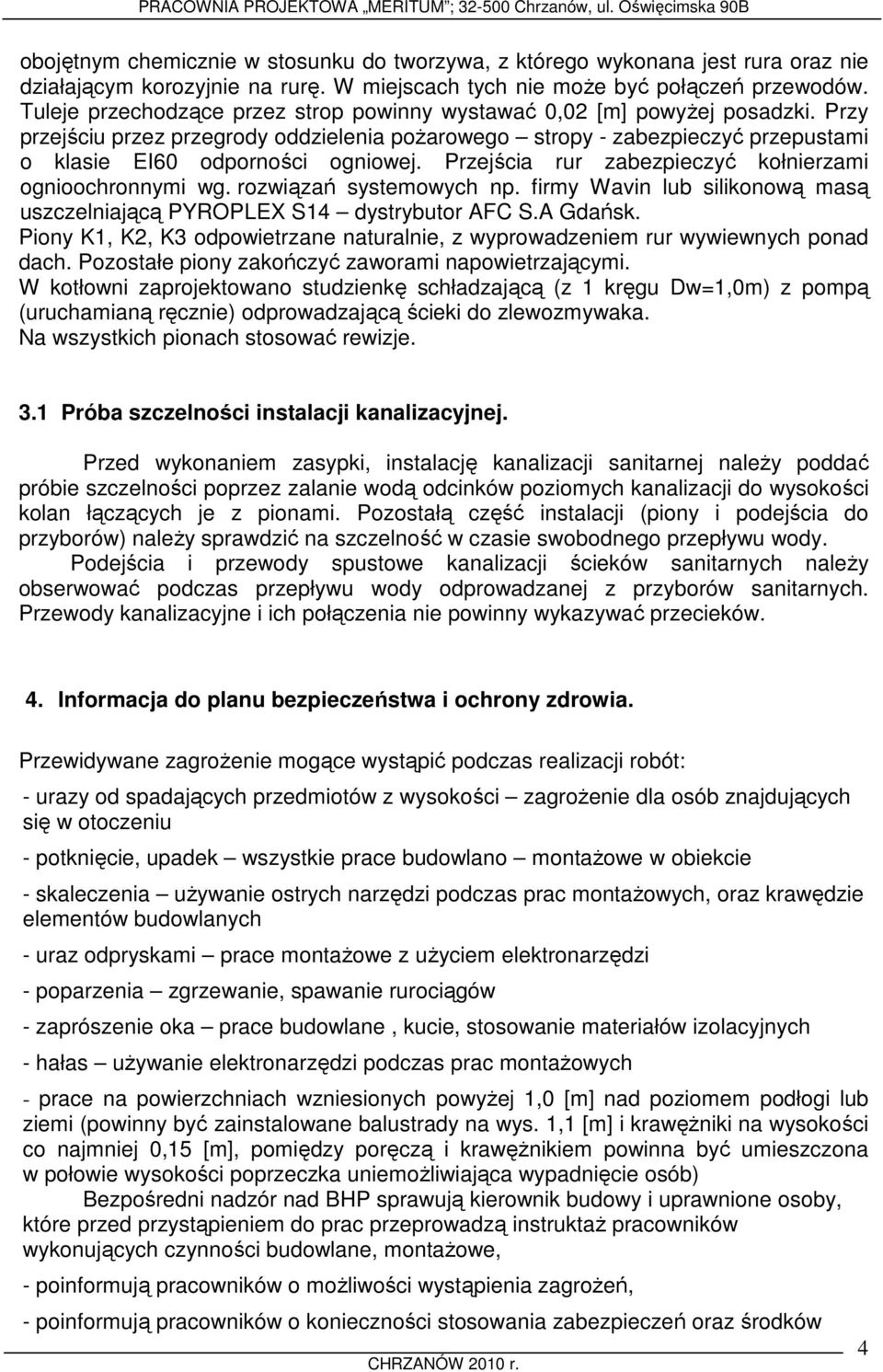

4 obojętnym chemicznie w stosunku do tworzywa, z którego wykonana jest rura oraz nie działającym korozyjnie na rurę. W miejscach tych nie może być połączeń przewodów. Tuleje przechodzące przez strop powinny wystawać 0,02 [m] powyżej posadzki. Przy przejściu przez przegrody oddzielenia pożarowego stropy - zabezpieczyć przepustami o klasie EI60 odporności ogniowej. Przejścia rur zabezpieczyć kołnierzami ognioochronnymi wg. rozwiązań systemowych np. firmy Wavin lub silikonową masą uszczelniającą PYROPLEX S14 dystrybutor AFC S.A Gdańsk. Piony K1, K2, K3 odpowietrzane naturalnie, z wyprowadzeniem rur wywiewnych ponad dach. Pozostałe piony zakończyć zaworami napowietrzającymi. W kotłowni zaprojektowano studzienkę schładzającą (z 1 kręgu Dw=1,0m) z pompą (uruchamianą ręcznie) odprowadzającą ścieki do zlewozmywaka. Na wszystkich pionach stosować rewizje. 3.1 Próba szczelności instalacji kanalizacyjnej. Przed wykonaniem zasypki, instalację kanalizacji sanitarnej należy poddać próbie szczelności poprzez zalanie wodą odcinków poziomych kanalizacji do wysokości kolan łączących je z pionami. Pozostałą część instalacji (piony i podejścia do przyborów) należy sprawdzić na szczelność w czasie swobodnego przepływu wody. Podejścia i przewody spustowe kanalizacji ścieków sanitarnych należy obserwować podczas przepływu wody odprowadzanej z przyborów sanitarnych. Przewody kanalizacyjne i ich połączenia nie powinny wykazywać przecieków. 4. Informacja do planu bezpieczeństwa i ochrony zdrowia. Przewidywane zagrożenie mogące wystąpić podczas realizacji robót: - urazy od spadających przedmiotów z wysokości zagrożenie dla osób znajdujących się w otoczeniu - potknięcie, upadek wszystkie prace budowlano montażowe w obiekcie - skaleczenia używanie ostrych narzędzi podczas prac montażowych, oraz krawędzie elementów budowlanych - uraz odpryskami prace montażowe z użyciem elektronarzędzi - poparzenia zgrzewanie, spawanie rurociągów - zaprószenie oka prace budowlane, kucie, stosowanie materiałów izolacyjnych - hałas używanie elektronarzędzi podczas prac montażowych - prace na powierzchniach wzniesionych powyżej 1,0 [m] nad poziomem podłogi lub ziemi (powinny być zainstalowane balustrady na wys. 1,1 [m] i krawężniki na wysokości co najmniej 0,15 [m], pomiędzy poręczą i krawężnikiem powinna być umieszczona w połowie wysokości poprzeczka uniemożliwiająca wypadnięcie osób) Bezpośredni nadzór nad BHP sprawują kierownik budowy i uprawnione osoby, które przed przystąpieniem do prac przeprowadzą instruktaż pracowników wykonujących czynności budowlane, montażowe, - poinformują pracowników o możliwości wystąpienia zagrożeń, - poinformują pracowników o konieczności stosowania zabezpieczeń oraz środków 4

5 ochrony indywidualnej ze względu na istniejące zagrożenia, - poinformują o najszybszych drogach ewakuacji w razie zagrożenia. Prace specjalistyczne (spawanie, zgrzewanie) wykonują pracownicy posiadający odpowiednie przeszkolenia i uprawnienia. Zatrudnieni pracownicy winni przejść szkolenia okresowe i stanowiskowe w zakładzie pracy, oraz posiadać aktualne badania lekarskie. Na obiekcie winno byś wyznaczone miejsce z podstawowym sprzętem gaśniczym oraz apteczka pierwszej pomocy. Na obiekcie należy wyznaczyć trasy zapewniające bezpieczną i sprawną komunikację umożliwiającą sprawną ewakuację na wypadek pożaru lub innych zagrożeń. Na trasach tych zabrania się składowania materiałów. Wszelkie roboty winne być prowadzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz. U. Nr 47 poz. 401 z dn. 19 marca 2003r. Zgodnie z RMI z 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi oraz Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (z późniejszymi zmianami) stwierdza się, że ze względu na wykonywane roboty instalacyjno budowlane nie wymaga się opracowania przez kierownika budowy planu bezpieczeństwa i ochrony zdrowia. 5. Uwagi końcowe. Urządzenia i materiały użyte do wykonania instalacji wod-kan powinny posiadać stosowne aprobaty do stosowania w budownictwie. Firmy wykonujące instalacje wod-kan powinny posiadać uprawnienia do prowadzenia robót. Prace wykonywać zgodnie z warunkami podanymi w: 1 Rozporządzeniu Ministra Infrastruktury z w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. nr 75 z r poz Warunkach Technicznych Wykonania i Odbioru Robót Budowlano- Montażowych tom II Instalacje Sanitarne i Przemysłowe. 3 Rozporządzeniu Ministra Spraw Wewnętrznych z W sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz.U. nr 121 z r poz Rozporządzeniem Ministra Infrastruktury z dn. 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz. U. Nr 47 poz. 401 z dn. 19 marca 2003r. 5 Rozporządzeniu Ministra Pracy i Polityki Socjalnej z w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Dz.U. nr z Warunkami podanymi w poradniku producenta rur 5
