1 INSTALACJA CENTRALNEGO OGRZEWANIA Projektował: mgr inż. Piotr Pleń upr. nr MAP/0077/PWOS/03 mgr inż. Tomasz Pietrucha

2 OPIS TECHNICZY 1. Podstawa opracowania. 2. Zakres opracowania. 3. Wytyczne. 4. Rozwiązania projektowe. 5. Informacja do Planu Bezpieczeństwa I Ochrony Zdrowia (BIOZ). 6. Uwagi końcowe. 7. Zestawienie materiałów. RYSUNKI 1. CO-1 Rzut piwnicy instalacja c.o. 2. CO-2 Rzut parteru instalacja c.o. 3. CO-3 Rzut pietra instalacja c.o. 4. CO-4 Rzut poddasza instalacja c.o. 5. CO-5 Rozwinięcie instalacja c.o.

3 OPIS TECHNICZNY. 1. Podstawa opracowania: Zlecenie inwestora. Obowiązujące normy i przepisy Projekt budowlany przebudowy budynku w celu utworzenia lokali socjalnych ul. Śląska Zakres opracowania: Przedmiotem niniejszego opracowania jest projekt instalacji centralnego Zakres opracowania obejmuje: - dobór urządzeń i przewodów - zestawienie materiałów i urządzeń 3. Wytyczne : Obliczenia instalacji wykonano w oparciu o : Wytyczne norm: - PN - 82/B Temperatury obliczeniowe zewnętrzne - PN - 82/B Temperatury ogrzewanych pomieszczeń w budynkach - PN - 83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. - PN - B/ Obliczanie zapotrzebowania na ciepło pomieszczeń kubaturze do 600 m 3 - PN - 91/B Ochrona cieplna budynków - PN - 91/B Odpowietrzenie instalacji ogrzewań wodnych 4. Rozwiązania projektowe. W budynku przewidziano montaż instalacji wewnętrznej centralnego ogrzewania dwururowej, na parametrach 80/60 o C, głównym źródłem ciepła dla instalacji c.o. będzie wymiennik ciepła. Pomieszczenie wymiennikowni ciepła zlokalizowane jest w piwnicy budynku. Na podstawie wykonanych obliczeń strat ciepła dobrano grzejniki oraz średnice rur. Projekt wymiennikowni ciepła nie jest objęty zakresem opracowania.

4 Przewody instalacyjne. Instalację prowadzić rurami i złączkami zaprasowywanymi PE-RT/AL/PE/RT firmy Uponor. Rozprowadzenie instalacji projektuje się w systemie trójnikowym. Instalację prowadzić w warstwie wylewki oraz w bruzdach ściennych (piony, podejścia do grzejników) w izolacji do zastosowań wtynkowych Thermocompact firmy Thermaflex o grubości 6 mm. Piony instalacji c.o. prowadzić w bruzdach ściennych rurami PE-RT/AL/PE/RT z izolacją zgodną z PN. Wszystkie przejścia przewodów przez przegrody budowlane pomiędzy pomieszczeniami należy wykonać w tulejach ochronnych, umożliwiających wzdłużne przemieszczanie się przewodu w ścianie. Średnicę tulei przyjmować o 2 dymensje większą od średnicy przewodu. Przestrzeń pomiędzy tuleją a rurą należy wypełnić elastycznym kitem, nie powodującym uszkodzenia przewodu. W tulei nie może znajdować się żadne połączenie na przewodzie. Dopuszcza się układanie rur bez spadku, jeżeli ich opróżnienie z wody jest możliwe przy pomocy przedmuchiwania sprężonym powietrzem. Przewody instalacyjne prowadzić co najmniej 10 cm poniżej przewodów elektrycznych. Instalację należy napełnić wodą spełniającą wymagania normy PN-93/C Szczegółowe wymagania przedstawiono w tabeli. Twardość węglanowa mval/l ( o n) Wskaźniki jakości wody do napełniania i uzupełniania instalacji zawartość jonów zawartość amoniaku agresywnych mg/l NH 4 + mg/l 4,0 (11,2 o n) 50ΣCl - + SO 4 2- instalacyjnej odczyn ph zawartość tlenu mg/l O 2 w tym < 30 Cl - 0,5 8,0 9,0 0,1 Grzejniki. Grzejniki należy zamontować tak aby dolna krawędź grzejnika znajdowała się na wysokości 10 cm nad podłogą lub wnęką, a górna krawędź minimum 10 cm pod parapetem. Zaproponowane grzejniki są wyposażone w odpowietrzniki i komplet zawieszeń. W instalacji zaprojektowano grzejniki stalowe płytowe typu CosmoNova VK (lub inne o podobnych parametrach technicznych), które posiadają wbudowaną instalację przyłączeniową z wkładką zaworową. Takie wykonanie pozwala na podłączenie grzejnika od spodu do systemu grzejnego. Typ i wielkość grzejników podano na rysunkach nr CO1-CO5. Grzejniki należy montować poziomo lub wyżej końcem, na którym znajduje się odpowietrznik.

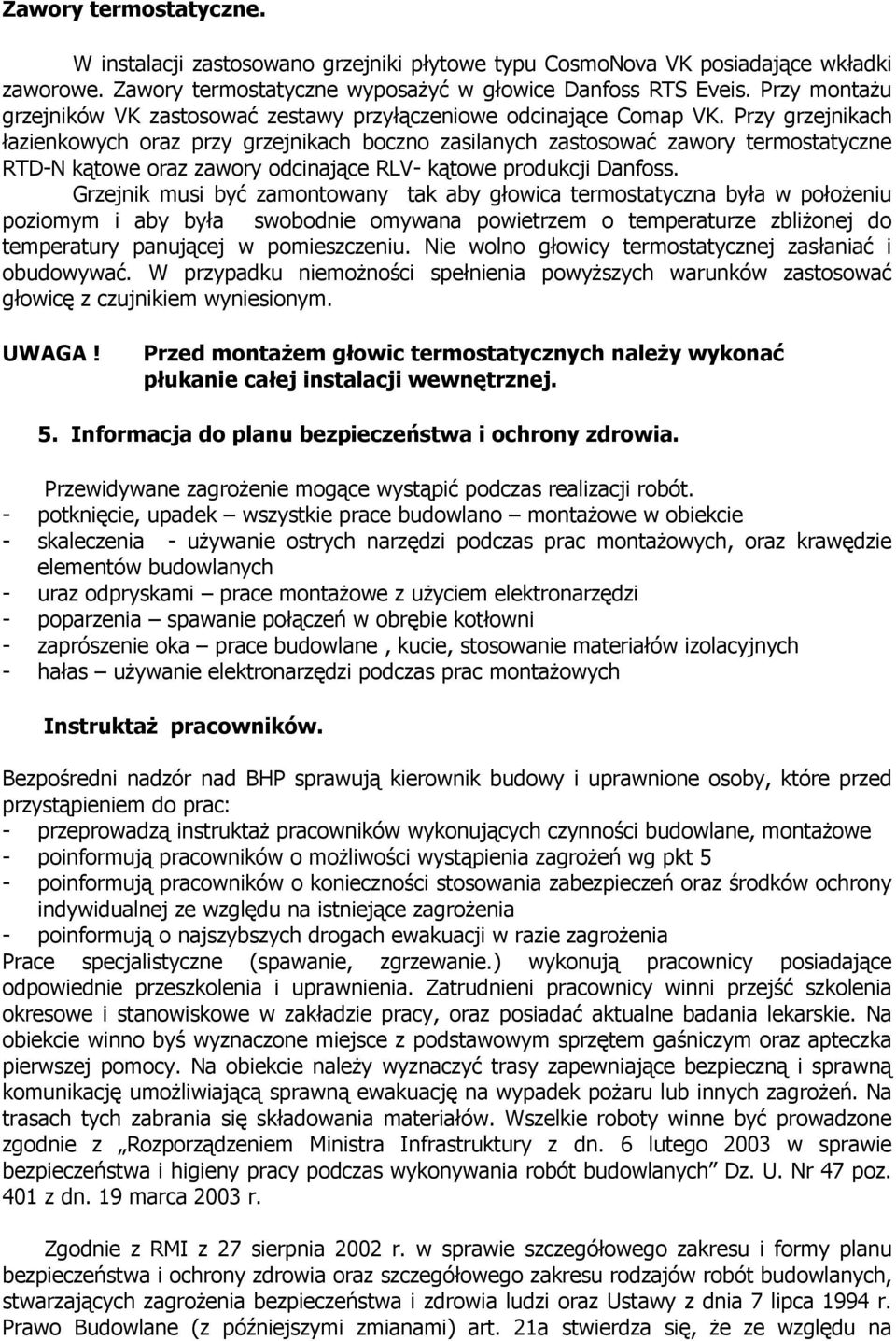

5 Zawory termostatyczne. W instalacji zastosowano grzejniki płytowe typu CosmoNova VK posiadające wkładki zaworowe. Zawory termostatyczne wyposażyć w głowice Danfoss RTS Eveis. Przy montażu grzejników VK zastosować zestawy przyłączeniowe odcinające Comap VK. Przy grzejnikach łazienkowych oraz przy grzejnikach boczno zasilanych zastosować zawory termostatyczne RTD-N kątowe oraz zawory odcinające RLV- kątowe produkcji Danfoss. Grzejnik musi być zamontowany tak aby głowica termostatyczna była w położeniu poziomym i aby była swobodnie omywana powietrzem o temperaturze zbliżonej do temperatury panującej w pomieszczeniu. Nie wolno głowicy termostatycznej zasłaniać i obudowywać. W przypadku niemożności spełnienia powyższych warunków zastosować głowicę z czujnikiem wyniesionym. UWAGA! Przed montażem głowic termostatycznych należy wykonać płukanie całej instalacji wewnętrznej. 5. Informacja do planu bezpieczeństwa i ochrony zdrowia. Przewidywane zagrożenie mogące wystąpić podczas realizacji robót. - potknięcie, upadek wszystkie prace budowlano montażowe w obiekcie - skaleczenia - używanie ostrych narzędzi podczas prac montażowych, oraz krawędzie elementów budowlanych - uraz odpryskami prace montażowe z użyciem elektronarzędzi - poparzenia spawanie połączeń w obrębie kotłowni - zaprószenie oka prace budowlane, kucie, stosowanie materiałów izolacyjnych - hałas używanie elektronarzędzi podczas prac montażowych Instruktaż pracowników. Bezpośredni nadzór nad BHP sprawują kierownik budowy i uprawnione osoby, które przed przystąpieniem do prac: - przeprowadzą instruktaż pracowników wykonujących czynności budowlane, montażowe - poinformują pracowników o możliwości wystąpienia zagrożeń wg pkt 5 - poinformują pracowników o konieczności stosowania zabezpieczeń oraz środków ochrony indywidualnej ze względu na istniejące zagrożenia - poinformują o najszybszych drogach ewakuacji w razie zagrożenia Prace specjalistyczne (spawanie, zgrzewanie.) wykonują pracownicy posiadające odpowiednie przeszkolenia i uprawnienia. Zatrudnieni pracownicy winni przejść szkolenia okresowe i stanowiskowe w zakładzie pracy, oraz posiadać aktualne badania lekarskie. Na obiekcie winno byś wyznaczone miejsce z podstawowym sprzętem gaśniczym oraz apteczka pierwszej pomocy. Na obiekcie należy wyznaczyć trasy zapewniające bezpieczną i sprawną komunikację umożliwiającą sprawną ewakuację na wypadek pożaru lub innych zagrożeń. Na trasach tych zabrania się składowania materiałów. Wszelkie roboty winne być prowadzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz. U. Nr 47 poz. 401 z dn. 19 marca 2003 r. Zgodnie z RMI z 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi oraz Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (z późniejszymi zmianami) art. 21a stwierdza się, że ze względu na

6 wykonywane roboty instalacyjno budowlane nie wymaga się opracowania przez kierownika budowy planu bezpieczeństwa i ochrony zdrowia. 6. Uwagi końcowe. Instalację po montażu należy poddać próbie szczelności na ciśnienie p r MPa (. p r - ciśnienie robocze) lecz co najmniej 0.4 MPa. Przy określaniu postępowania i wymagań jakie powinna spełniać instalacja C.O. należy stosować się do zaleceń normy PN-64/B oraz warunków technicznych wykonania i odbioru robót budowlano-montażowych część II - instalacyjno-sanitarna i przemysłowa. Roboty prowadzić zgodnie z obowiązującymi przepisami BHP oraz wykorzystując część rysunkową i obliczeniową projektu. 7. Zestawienie materiałów. Zestawienie rur, kształtek i złączek Uponor PE-RT/AL/PE-RT Rury - Uponor PE-RT/AL/PE-RT Produkt Wielkość Ilość Jednostka Rura wielowarstwowa Uponor PE-RT/AL/PE-RT w kol.białym, zwój Rura wielowarstwowa Uponor PE-RT/AL/PE-RT w kol.białym, zwój Rura wielowarstwowa Uponor PE-RT/AL/PE-RT w kol.białym, zwój Kształtki - Uponor PE-RT/AL/PE-RT 16 x 2,0 650 m 20 x 2,25 20 m 32 x 3,0 90 m Kolano 90 zapr szt. Kolano 90 zapr szt. Kolano 90 zapr.z gw.wewn. 32-1"w 2 szt. Kolano 90 zapr.z gw.zewn. 16-1/2"z 3 szt. Kolano 90 zapr.z gw.zewn. 32-1"z 1 szt. Trójnik zapr szt. Trójnik zapr szt. Złączka do zaworu Danfoss 16-1/2"z 36 szt. Złączka gwint.typu UNI 16-3/4"w 100 szt. Złączka gwint.typu UNI 20-3/4"w 14 szt. Złączka zapr szt. Złączka zapr szt. Złączka zapr.z gw.wewn. 32-1"w 2 szt. Złączka zapr.z gw.zewn. 20-1/2"z 29 szt. Złączka zapr.z gw.zewn. 20-1"z 1 szt. Złączka zapr.z gw.zewn. 32-1"z 20 szt.

7 Złączki i kształtki mosiężne, żeliwne i stalowe Kształtki - Złączki i kształtki mosiężne, żeliwne i stalowe Mufa calowa redukcyjna 3/4"w - 1/2"w 39 szt. Nypel calowy redukcyjny 3/4"z - 1/2"z 1 szt. Nypel calowy równoprzelotowy 1/2"z - 1/2"z 39 szt. Nypel calowy równoprzelotowy 3/4"z - 3/4"z 82 szt. Złączka w/z calowa redukcyjna 1"z - 3/4"w 4 szt. Produkt Wielkość Ilość Jednostka Zestawienie zaworów i armatury COMAP - zawory termostatyczne, podpionowe i motylkowe Zawory - COMAP - zawory termostatyczne, podpionowe i motylkowe Zawór kulowy 640 z dźwignią GW-GW szt. Zawór kulowy 640 z dźwignią GW-GW 25 4 szt. DANFOSS - zawory termostatyczne i podpionowe Zawory - DANFOSS - zawory termostatyczne i podpionowe Zawór odcinający RLV kątowy szt. Zawór RTD-N kątowy przedł.nipel 15 1 szt. Zawór RTD-N kątowy standard szt. Głowice/Siłowniki - DANFOSS - zawory termostatyczne i podpionowe RTD Inova 3130 standard, czujnik wbudowany 18 szt. VK - zbiorczy katalog Głowice/Siłowniki - VK - zbiorczy katalog Głowica termost. do 013G szt. Uponor ogrzewanie płaszczyznowe Zawory - Uponor ogrzewanie płaszczyznowe Zawór kulowy Uponor szt. Elementy spoza katalogów Inne - Elementy spoza katalogów Licznik ciepła Powogaz CEK-539 JS90-0,6NM 18 szt. Złączka prosta Q&E z gwintem zew. S5 16xGZ1/2" 18 szt. Złączka prosta Q&E z gwintem zew. S5 32xGZ 1" 4 szt. Trójnik stalowy 1"x1" 36 szt. Zawór - Elementy spoza katalogów Zawór o znanym kv=1, szt. Zestawienie rozdzielaczy Uponor PE-RT/AL/PE-RT Rozdzielacze - Uponor PE-RT/AL/PE-RT Rozdzielacz Profi H Rozdzielacz Profi H Uponor ogrzewanie płaszczyznowe Produkt Wielkość Ilość Jednostka Rozdzielacze - Uponor ogrzewanie płaszczyznowe L.wyjść: 2, śr. przył: 1"w, odg: 3/4"z L.wyjść: 4, śr. przył: 1"w, odg: 3/4"z 3 szt. 3 szt. Uponor Pro z przepływomierzami 2 wyj. 1 szt.

8 Produkt Wielkość Ilość Jednostka Zestawienie izolacji Katalog izolacji standardowych Otuliny - Katalog izolacji standardowych Thermocompact o średnicy wewn. 18 mm Thermocompact o średnicy wewn. 22 mm Thermocompact o średnicy wewn. 35 mm 6 mm 650 m 6 mm 20 m 6 mm 90 m Produkt H [mm] L [mm] D [mm] Ilość Jednostka Zestawienie grzejników 11KV/ szt. 11KV/ szt. 11KV/ szt. 11KV/ szt. 21KV/ szt. 21KV/ szt. 21KV/ szt. 22KV/ szt. V&N Grzejniki dekoracyjne i łazienkowe C_ART_ szt. C_ART_ szt. C_ART_ szt.
