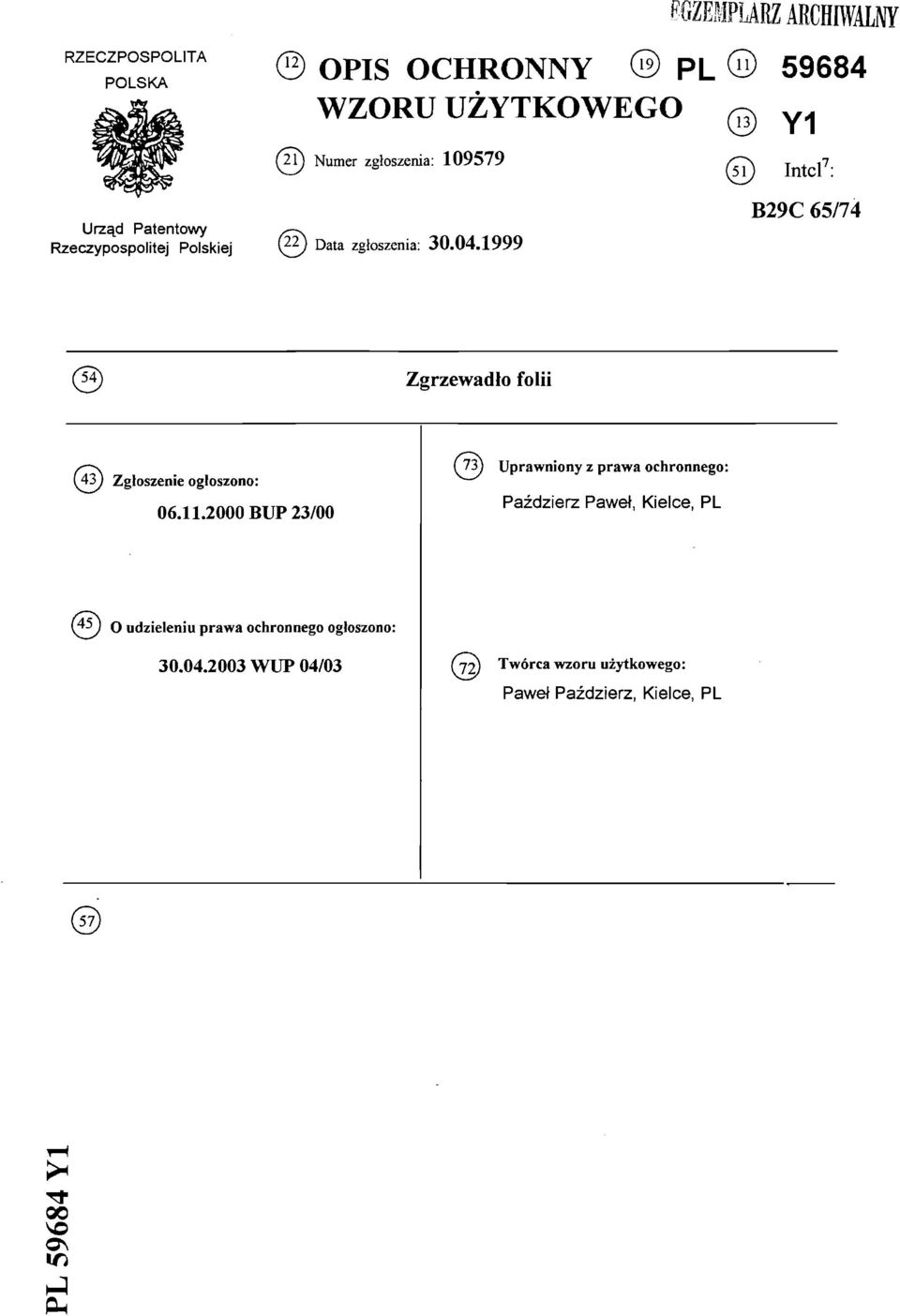

1 mm. RZECZPOSPOLITA POLSKA m OPIS OCHRONNY t!2) PL WZORU UŻYTKOWEGO 13) Y1 (2T) Numer zgłoszenia: ?) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: B29C 65/74 Zgrzewadło folii (43) Zgłoszenie ogłoszono: BUP 23/00 Uprawniony z prawa ochronnego: Paździerz Paweł, Kielce, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 04/03 Twórcawzoru użytkowego: Paweł Paździerz, Kielce, PL 00 ON Oh

2 1 O 9 Zgrzewadło folii Przedmiotem wzoru użytkowego jest zgrzewadło folii stosowane w zgrzewarkach lub pakowarkach do zgrzewania i cięcia folii. Znane jest zgrzewadło folii z polskiego opisu wzoru użytkowego nr Ru 56785, które ma listwy zgrzewające połączone ze sobą rozłącznie, przy czym pomiędzy listwami umieszczone są element grzejny i listwa tnąca. Listwa tnąca jest oddzielona od listew zgrzewających płaskimi elementami dystansowymi. Wyprzedzająco, przed listwami zgrzewającymi umieszczone są na suwliwych teleskopowych sworzniach rolki dociskające folię. Powierzchnie robocze listew zgrzewających i listwy tnącej, pokryte są warstwą antyprzylepną w odniesieniu do folii. Zgrzewadło do folii według wzoru użytkowego zbudowane jest z listwy zgrzewającej zakończonej u dołu krawędzią zgrzewającą i połączoną równolegle przy użyciu śrub z płaskownikiem zgrzewającym zakończonym u dołu krawędzią zgrzewającą, z tym, że wyżej wymienione krawędzie zgrzewające są równoległe i leżą na jednej wysokości nad stołem zgrzewarki. Krawędzie zgrzewające mają po bokach skośne powierzchnie stanowiące dolne zakończenie listwy zgrzewającej i piaskownika zgrzewającego.

3 Między listwą zgrzewającą a płaskownikiem zgrzewającym w półokrągłych rowkach, które tworzą okrągły kanał osadzono grzałkę o przekroju okrągłym. Bezpośrednio pod grzałką na całej długości listwy zgrzewającej i płaskownika zgrzewającego umieszczony jest nóż do termicznego cięcia folii. Od góry na listwę zgrzewającą z płaskownikiem zgrzewającym nałożone są dwa uchwyty osadzone suwliwie na śrubach prowadząco - dociskowych, które wkręcone są prostopadle w listwę zgrzewającą. Na śrubach prowadząco - dociskowych osadzone są sprężyny, które ściśnięte z pewną siłą między uchwytami a kołnierzami stanowiącymi górne zakończenie śrub prowadząco - dociskowych utrzymują w górnym położeniu listwę zgrzewającą z płaskownikiem zgrzewającym dociskając je do dolnej powierzchni tulei osadzonych w wyżej wspomnianych uchwytami. Do bocznych powierzchni uchwytów przymocowane są rozłącznie płyty osłonowe zakończone u dołu półokrągłymi krawędziami dociskowoślizgowymi, które usytuowane są poniżej krawędzi zgrzewających. Konstrukcja zgrzewadła do folii z okrągłym kanałem do osadzenia grzałki do której przylegają ściśle dociśnięte śrubami listwa zgrzewająca i płaskownik zgrzewający zapewnia optymalną powierzchnię styku grzałki z tymi elementami, a tym samym daje równomierne przekazywanie ciepła na całej długości krawędzi zgrzewających w procesie zgrzewania folii. Konstrukcja zgrzewadła eliminuje odkształcenia termiczne spowodowane dużymi zmianami temperatury w procesie zgrzewania folii.

4 -3- Przedmiot wzoru użytkowego jest przedstawiony na rysunku, na którym fig. 1 przedstawia zgrzewadło z przekroju poprzecznym, fig. 2 - zgrzewadło i część zgrzewarki w przekroju poprzecznym, fig. 3 -zgrzewadło w pozycji pracy ( zgrzewania folii ) w przekroju poprzecznym, fig. 4 - zgrzewadło w widoku z góry, a fig. 5 - zgrzewadło w półwidoku i półprzekroju od strony bocznej. Jak przekazano na rysunku zgrzewadło folii zbudowane jest z listwy zgrzewającej JJ. zakończonej u dołu krawędzią zgrzewającą 9 i połączonej równolegle śrubami _19 z płaskownikiem zgrzewającym 6 zakończonym krawędzią zgrzewającą 22. Krawędzie zgrzewające 9 i 22 są równoległe oraz leżą na jednej wysokości nad stołem zgrzewarki 17. Po bokach krawędzi zgrzewających 9, 22 znajdują się powierzchnie skośne _14 i _15. Między listwą zgrzewającą n a płaskownikiem zgrzewającym 6 w na przemian ległych półkolistych rowkach 25 i 26 umieszczona jest grzałka 7. Listwa zgrzewająca JJ. na całej szerokości rowka półkolistego 25 i płaskownik zgrzewający 6 na całej szerokości rowka zgrzewającego 26 są dociśnięte śrubami ^9 do grzałki 7 co zapewnia bezpośrednią wymianę ciepła między tymi elementami. Pod grzałką 7 na całej długości krawędzi zgrzewających 9 i 22 znajdują się nóż 8 do termicznego cięcia folii, osadzony na śrubach 19. Nóż 8 na powierzchniach bocznych ogrzewany jest przez listwę zgrzewającą JJ. i płaskownik zgrzewający 6 oraz bezpośrednio przez grzałkę 7 na jego górnej powierzchni. Od góry na listwę zgrzewającą jj. z płaskownikiem zgrzewającym 6 nałożone są dwa uchwyty 5 z tulejami 3, które osadzone są suwiiwie na śrubach

5 -4- prowadząco - dociskowych 1 wkręconych prostopadle w listwę zgrzewającą 11. Między powierzchniami bocznymi listwy zgrzewającej jj. i płaskownika zgrzewającego 6 a ramionami 29 uchwytów 5 znajdują się szczeliny 27 i 28. Na śrubach prowadząco - dociskowych 1 z kołnierzami 21 osadzono sprężyny 2 które ściśnięte z pewną siłą między uchwytami 5 a kołnierzami 21 utrzymują w górnym położeniu listwę zgrzewającą 1J. z płaskownikiem zgrzewającym 6 dociskając je do dolnej powierzchni uchwytów 5. Do bocznych powierzchni uchwytów 5 przy użyciu śrub 20 i 30 przymocowane są płyty osłonowe 4 i 12 zakończone u dołu półokrągłymi krawędziami dociskowo - ślizgowymi JJ) i 23 usytuowanymi poniżej poziomu krawędzi zgrzewających 9 i 22. Zgrzewadło do folii zamocowane jest w głowicy _18 nad stołem zgrzewarki 1/7 przy użyciu śrub 24 wkręconych prostopadle w listwę zgrzewającą 1J.. Powierzchnie boczne zewnętrzne płyt osłonowych 4, Ą2 wraz Z krawędziami dociskowo- ślizgowymi 1J), 23 i krawędzie zgrzewające 9, 22 oraz nóż 8 pokryte są warstwą tkaniny teflonowej 13, 16. Zainstalowane płyty osłonowe 4 i 12 z krawędziami dociskowo - ślizgowymi 1J) i 23 podczas przesuwania się w dół głowicy 18 ze śrubami 24, listwy zgrzewającej H i płaskownika zgrzewającego 6, osłaniają gorące krawędzie zgrzewające 9 i 22, tak aby nie doszło do ich zetknięcia z folią przed operacją zgrzewania Po osiągnięciu dolnego położenia krawędzie dociskowoślizgowe W i 23 dociskają folię do stołu zgrzewarki 1/7 a listwa zgrzewająca \\ z płaskownikiem zgrzewającym 6 przesuwają się w dól po śrubach prowadząco - dociskowych 1. wzdłuż szczelin 27 i 28 aż krawędzie zgrzewające 9 i 22 oraz nóż

6 8 dojdą do folii na stole zgrzewarki J7 gdzie nastąpi zgrzanie folii z jednoczesnym rozcięciem między spoinami wykonanymi przez krawędzie zgrzewające 9 i 22. Krawędzie dociskowo - ślizgowe 1J) i 23 podczas zgrzewania i cięcia folii dociskają ją do stołu zgrzewarki 17 uniemożliwiając przesunięcie lub rozerwania miejsc zgrzewu. Przy ruchu głowicy ^8 do góry w pierwszej ko!ejności;wskutek zniesienia nacisku na sprężyny 2 następuje uniesienie krawędzi zgrzewających 9 i 22 razem z listwą zgrzewającą JJ., płaskownikiem zgrzewającym 9, nożem 8 i śrubami prowadząco - dociskowymi l wzdłuż tulei 3 i szczelin 27 i 28 aż do oparcia górnej powierzchni listwy zgrzewającej 11 o dolną powierzchnię uchwytu 5. W drugiej kolejności następuje oderwanie się krawędzi dociskowo - ślizgowej 1J), 23 i podniesienie zgrzewadła w górne położenie głowicy JjJ co umożliwia przesunięcie filii na stole zgrzewarki j/7 celem dokonania kolejnej operacji zgrzewania.

7 mm Zastrzeżenia ochronne 1. Zgrzewadło folii złożone z listwy zgrzewającej i grzałki, znamienne tym, że listwa zgrzewająca ( jj. ) zakończona krawędzią zgrzewającą ( 9 ) połączona jest rozłącznie i równolegle z płaskownikiem zgrzewającym ( 6 ) zakończonym krawędzią zgrzewającą ( 22 ) między którymi w rowkach półokrągłych ( 25 ) i ( 26 ) osadzono grzałkę ( 7 ) a pod nią nóż ( 8 ) z tym, że na śrubach prowadząco - dociskowych ( 1. ) zakończonych kołnierzem (1\ ) i wkręconych prostopadle w listwę zgrzewającą ( \\ ) osadzono sprężyny ( 2 ) a pod nimi uchwyty ( 5 ) do których przymocowane są płyty osłonowe ( 4 ) i ( 12 ) zakończone krawędziami ślizgowo - dociskowymi ( 10 ) i ( 23 ). 2. Zgrzewadło według zastrz. 1, znamienne tym, że krawędzie zgrzewające ( 9 ) i ( 22 ) mają po bokach powierzchnie skośne ( \A ) i (.15 ). 3. Zgrzewadło według zastrz. 1, znamienne tym, że krawędzie ślizgowo - dociskowe (10 ) i ( 23 ) stanowiące zakończenie płyt osłonowych ( 4 ) i ( 12 ) leżą poniżej poziomu usytuowania krawędzi zgrzewających ( 9 ) i (22 ).

8 4. Zgrzewadło według zastrz.l, znamienne tym, że między powierzchniami bocznymi listwy zgrzewającej (JJ. ) i płaskownika zgrzewającego ( 6 ) a ramionami ( 29 ) uchwytów ( 5 ) znajdują się szczeliny ( 27 ) i (28 ).
