1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ AMMLNY OPIS OCHRONNY PL WZORU UŻYTKOWEGO (2\j Numer zgłoszenia: (22) Data zgłoszenia: ) Y1 0 Intel7: E04F 11/032 Zestaw elementów do konstrukcji schodów segmentowych (43) Zgłoszenie ogłoszono: BUP 22/97 Uprawniony z prawa ochronnego: Piechowicz Tomasz, Katowice, Jarosz Piotr, Katowice, PL PL (451 o udzieleniu prawa ochronnego ogłoszono: WUP 07/01 Twórca wzoru użytkowego: Tomasz Piechowicz, Katowice, Piotr Jarosz, Katowice, PL PL TT O 00 I/) -

2 5%VH Zestaw elementów do konstrukcji schodów segmentowych Przedmiotem wzoru użytkowego jest zestaw elementów przeznaczonych do zabudowania konstrukcji schodów w formie spirali pomiędzy łączonymi poziomami, zwłaszcza w miejscach o ograniczonej przestrzeni. Znany jest z opisu wzoru użytkowego nr słup nośny schodów segmentowych, w którym kolumnę wsporczą tworzą segmenty rur położonych jedna na drugiej, złączonych przy pomocy zespołu połączeniowego. Zespół ten jest usytuowany w osi podłużnej kolumny. Zespół połączeniowy składa się z obustronnie nagwintowanej śruby ściągającej, tulejki łączącej z nagwintowanym otworem przelotowym i płyty dociskowej. Zespół połączeniowy przeznaczony jest do łączenia co najmniej dwóch segmentów. W podstawie znajduje się tulejka środkowa z nagwintowanym otworem. Tulejkaprzymocowana jest do płyty dolnej. Pomiędzy rurami segmentów umieszczone są pierścienie regulacyjne. Każdy pierścień regulacyjny ma średnicę zewnętrzną części górnej równą średnicy zewnętrznej rur i tulei dolnej podstawy oraz średnicę zewnętrzną części dolnej i wewnętrzną części górnej, dopasowane do końcówek rur segmentów. Segment położony najniżej jest umieszczony w tulei dolnej, złączonej z płytą dolną podstawy. Zastosowanie kolumny zbudowanej z segmentów ściągniętych zaspołem połączeniowym z gwintowanych prętów komplikuje montaż schodów oraz powoduje zmniejszenie stabilności i wytrzymałości konstrukcji w porównaniu z konstrukcjami niesegmentowymi. Znany jest również z opisu wzoru użytkowego nr stopień zabiegowy, charakteryzujący się kształtem zbliżonym do trapezu. Szersza podstawa stopnia posiada zaokrąglone boki, a węższa podstawa posiada wcięcie w postaci wycinka koła o średnicy odpowiadającej zewnętrznej średnicy tulei, która jest trwale przymocowana do stopnia.

3 2 Tuleja ma wybranie wewnętrzne wykonane w części górnej oraz wybranie zewnętrzne wykonane w części dolnej. W górnej części stopnica na całej długości krawędzi boków ma przetłoczenia. Przetłoczenia mają za zadanie zwiększenie wytrzymałości stopnicy na zginanie i skręcanie nawet przy maksymalnie zmniejszonej grubości blachy lecz dodatkowo wymagają stosowania nakładek maskujących w postaci wykładzin podłogo-wych. Istotą wzoru jest zestaw elementów do konstrukcji schodów segmentowych składający się z trzonu nośnego, którą stanowi kolumna gwintowo połączonych rur ze stopą trzonu u podstawy kolumny, pierścieniem dystansowym i pierścieniem maskującym. Ponadto na kolumnie umieszczony jest i zamocowany rozłącznie podstopień, który w widoku z góry ma kształt zbliżony do trapezu, przy czym najkrótszy bok jest zaokrąglony i połączony nierozłącznie z tuleją. Powierzchnie boczne podstopnia tworzą kąt ostry z powierzchnią górną podstopnia i mają kształt zbliżony do trójkąta, którego krótszy bokjest nierozłącznie połączony z powierzchnią boczną tulei. W tulei są wykonane gwintowane otwory na śruby ustalające. Do płaszczyzn bocznych podstopnia zamocowane są wsporniki wystające poza zewnętrzną krawędź płaszczyzny podstopnia i są zakończone tulejami wsporników w których umieszczone są gwintowane tuleje barierki. U góry kolumny znajduje się kula, a poniżej wysięgnik podestu z teleskopowymi ramionami zakończonymi przegubowo zamocowanymi stopkami podestu. Przesuwne rury wysięgnika podestu są unieruchomione w ramionach wysięgnika za pomocą śrub, przy czym ramiona wysięgnika tworzą między sobą kąt ostry. Zestaw elementów charakteryzują się prostą budową, umożliwiającą łatwy i samodzielny montaż. Zastosowanie kolumny opartej na konstrukcji rurowej znacznie wzmacnia całą konstrukcję schodów i powoduje, że w trakcie długotrwałego użytkowania nie wykazuje ona zmian sztywności i wytrzymałości, zwłaszcza że u góry dodatkowo stabilizowana jest teleskopowymi ramionami wysięgnika o regulowanej długości. Konstrukcję schodów można montować w kierunku prawo lub lewoskrętnym, natomiast teleskopowe ramiona wysięgnika podestu schodów umożliwiają mocowanie schodów zarówno przy ścianie jak i w narożu ścian. Przedmiot wzoru użytkowego uwidoczniono w przykładzie wykonania na rysunku, na którym fig.l przedstawia widok zestawu z boku, fig.2 - widok segmentu podstopnia z

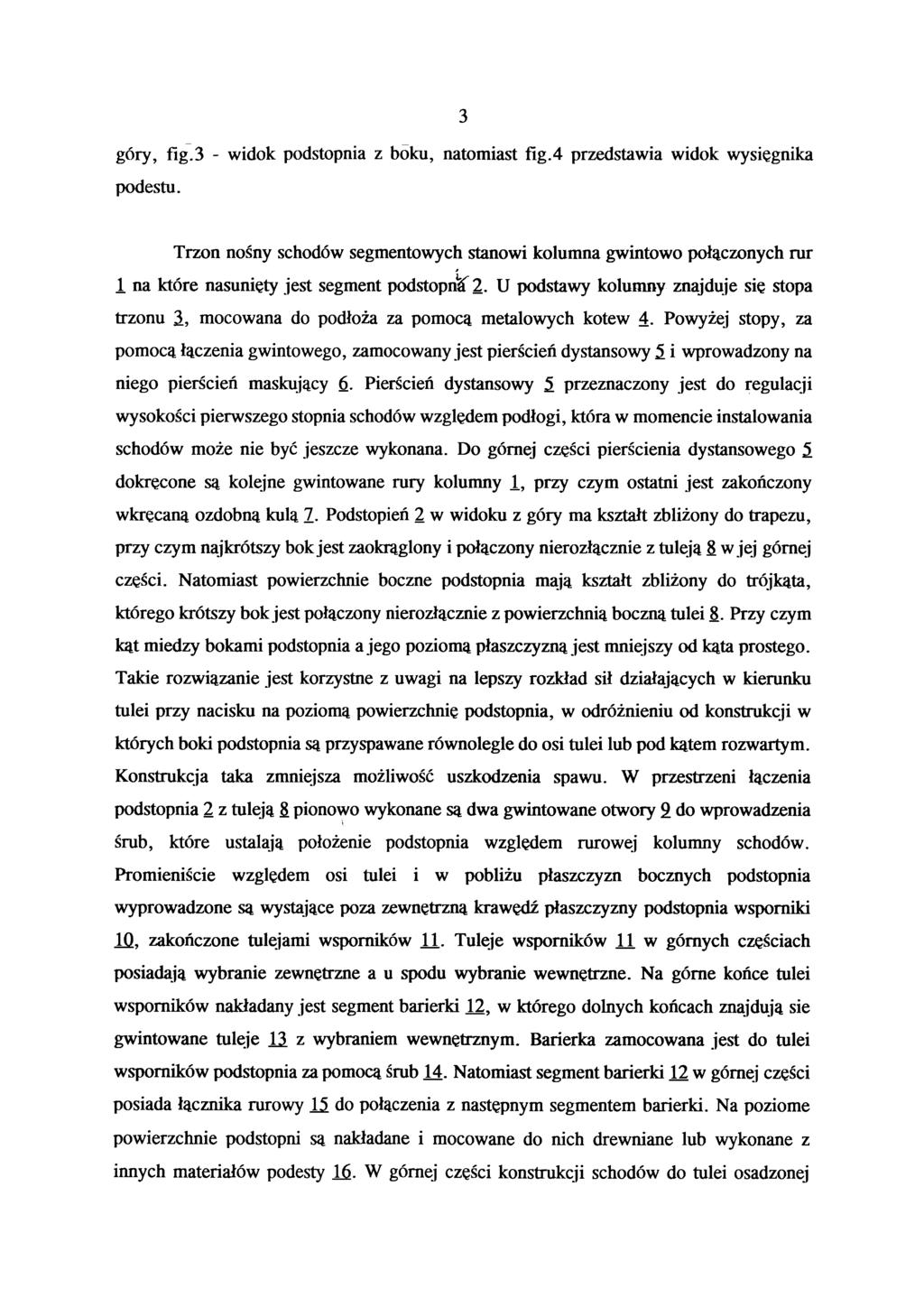

4 3 góry, fig.3 - widok podstopnia z boku, natomiast fig.4 przedstawia widok wysięgnika podestu. Trzon nośny schodów segmentowych stanowi kolumna gwintowo połączonych rur 1 na które nasunięty jest segment podstopnśf 2. U podstawy kolumny znajduje się stopa trzonu 2, mocowana do podłoża za pomocą metalowych kotew 4. Powyżej stopy, za pomocą łączenia gwintowego, zamocowany jest pierścień dystansowy 5. i wprowadzony na niego pierścień maskujący 6. Pierścień dystansowy 5 przeznaczony jest do regulacji wysokości pierwszego stopnia schodów względem podłogi, która w momencie instalowania schodów może nie być jeszcze wykonana. Do górnej części pierścienia dystansowego 5. dokręcone są kolejne gwintowane rury kolumny 1, przy czym ostatni jest zakończony wkręcaną ozdobną kulą 7. Podstopień 2 w widoku z góry ma kształt zbliżony do trapezu, przy czym najkrótszy bokjest zaokrąglony i połączony nierozłącznie z tuleją & w jej górnej części. Natomiast powierzchnie boczne podstopnia mają kształt zbliżony do trójkąta, którego krótszy bok jest połączony nierozłącznie z powierzchnią boczną tulei 8. Przy czym kąt miedzy bokami podstopnia a jego poziomą płaszczyzną jest mniejszy od kąta prostego. Takie rozwiązanie jest korzystne z uwagi na lepszy rozkład sił działających w kierunku tulei przy nacisku na poziomą powierzchnię podstopnia, w odróżnieniu od konstrukcji w których boki podstopnia są przyspawane równolegle do osi tulei lub pod kątem rozwartym. Konstrukcja taka zmniejsza możliwość uszkodzenia spawu. W przestrzeni łączenia podstopnia 2 z tuleją & pionowo wykonane są dwa gwintowane otwory 2 do wprowadzenia śrub, które ustalają położenie podstopnia względem rurowej kolumny schodów. Promieniście względem osi tulei i w pobliżu płaszczyzn bocznych podstopnia wyprowadzone są wystające poza zewnętrzną krawędź płaszczyzny podstopnia wsporniki 10, zakończone tulejami wsporników H. Tuleje wsporników H w górnych częściach posiadają wybranie zewnętrzne a u spodu wybranie wewnętrzne. Na górne końce tulei wsporników nakładany jest segment barierki 12, w którego dolnych końcach znajdują sie gwintowane tuleje 12 z wybraniem wewnętrznym. Barierka zamocowana jest do tulei wsporników podstopnia za pomocą śrub 14. Natomiast segment barierki 12 w górnej części posiada łącznika rurowy 15 do połączenia z następnym segmentem barierki. Na poziome powierzchnie podstopni są nakładane i mocowane do nich drewniane lub wykonane z innych materiałów podesty 16. W górnej części konstrukcji schodów do tulei osadzonej

5 4 obrotowo na kolumnie przytwierdzone są ramiona wysięgnika 17 podestu. Ramiona wysięgnika tworzą połączone teleskopowo rury, przy czym przesuwne rury na końcach są obustronnie ścięte i posiadają przegubowo zamocowane stopki podestu 18. Stopki te służą do przytwierdzenia konstrukcji schodów do ścian lub ściany. Po ustaleniu pionowej pozycji trzonu nośnego schodów teleskopowe ramiona wysięgnika podestu są względem siebie unieruchamiane za pomocą śrub 19. Ramiona wysięgnika 17 tworzą między sobą kąt ostry a, korzystnie w przedziale od 45 do 70, dla wygodnego przemieszczania się pod nimi. rffl&k**? 2 p

6 ZASTRZEŻENIA OCHRONNE 1. Zestaw elementów do konstrukcji schodów segmentowych, wyposażony w trzon nośny, barierkę i zachodzące na siebie segmenty podstopni z podestami, przy czym podstopień przymocowany jest prostopadle do tulei, która na jednym końcu ma wykonane wybranie wewnętrzne a na drugim zewnętrzne, znamienny tym, że trzon nośny stanowi kolumna gwintowo połączonych rur l\l ze stopą trzonu /3/ u podstawy kolumny, pierścieniem dystansowym 15.1 i pierścieniem maskującym /6/, a powyżej umieszczony jest na kolumnie i zamocowany rozłącznie podstopień /2/, który w widoku z góry ma kształt zbliżony do trapezu, przy czym najkrótszy bok jest zaokrąglony i połączony nierozłącznie z tuleją /8/, zaś powierzchnie boczne podstopnia tworzą kąt ostry z powierzchnią górną podstopnia i mają kształt zbliżony do trójkąta, którego krótszy bok jest nierozłącznie połączony z powierzchnią boczną tulei, natomiast w tulei /L/ są wykonane gwintowane otwory /2/ na śruby ustalające, ponadto do płaszczyzn bocznych podstopnia zamocowane są wsporniki /10/. wystające poza zewnętrzną krawędź płaszczyzny podstopnia i są zakończone tulejami wsporników /li/, w których umieszczone są gwintowane tuleje /I2/ barierki A2/, natomiast u góry kolumny znajduje się kula /7/, a poniżej wysięgnik podestu l\ll z teleskopowymi ramionami zakończonymi przegubowo zamocowanymi stopkami podestu /!L/. 2. Zestaw według zastrz.l, znamienny tym, że przesuwne rury wysięgnika IYTJ podestu są unieruchomione w ramionach wysięgnika za pomocą śrub /19/, przy czym ramiona wysięgnika tworzą między sobą kąt ostry.

7 iuh'jaf / bjcl 5%^ fig.1 tz&źz^
