GasMultiBloc Zespół regulacyjny i zabezpieczający praca dwustopniowa MB-ZRD(LE) B01

Transkrypt

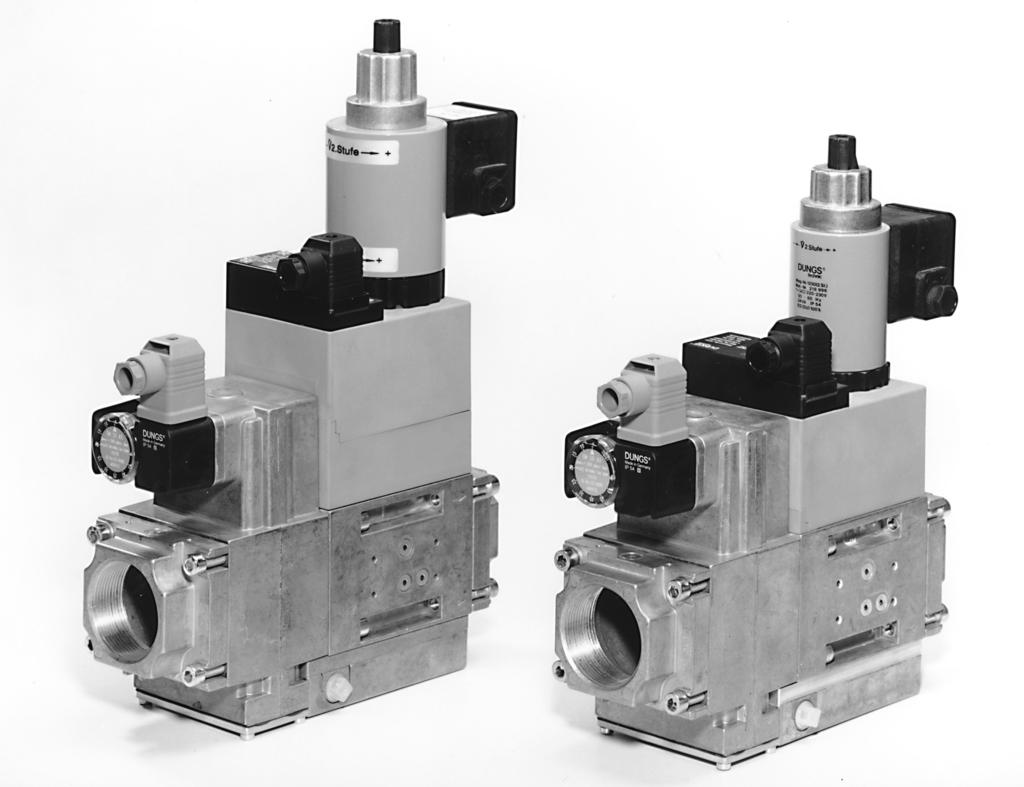

1 GasMultiBloc Zespół regulacyjny i zabezpieczający praca dwustopniowa MB-ZRD(LE) B0 7.6 Printed in Germany Edition 0.4 r Opis techniczny GasMultiBloc firmy DUGS to połączenie filtra, regulatora, zaworów oraz czujników ciśnienia w jednej kompaktowej armaturze. - Łapacz zanieczyszczeń: filtr precyzyjny - Jeden regulator i dwa zawory: B0 - Jeden zawór jednostopniowy i jeden zawór dwustopniowy - Jeden zawór szybko otwierający oraz jeden zawór wolno lub szybko otwierający - Zawory elektromagnetyczne do 60 mbar (6 kpa) wg DI E 6 klasa A grupa - Precyzyjne ustawianie ciśnienia wyjściowego za pomocą regulatora ciśnienia wg DI E 88 klasa A grupa - Wysokie wartości natężenia przepływu przy niewielkim spadku ciśnienia - apęd elektromagnetyczny na napięcie stałe - stopień zakłóceń radioelektrycznych - Dławik strumienia zasadniczego przy zaworze V - Hamulec hydrauliczny - Złącza kołnierzowe z gwintami rurowymi wg ISO 7/ - Łatwy montaż, niewielkie wymiary, niewielki ciężar System modułowy umożliwia indywidualne rozwiązania poprzez zewnętrzne doprowadzenie gazu zapłonowego w połączeniu z oddzielnie sterowanymi zaworami oraz zamontowanie: układu kontroli szczelności zaworów, czujników ciśnienia mini/maxi, reduktorów ciśnienia, jak również wyłącz-nika krańcowego do zaworu. Zastosowanie System modułowy umożliwia indywidualne rozwiązania w zakresie techniki bezpieczeństwa i regulacji przepływu gazu. Przeznaczony do gazów z rodziny,, oraz innych obojętnych mediów gazowych. Dopuszczenia Świadectwo badań wzoru WE zgodnie z Dyrektywą WE na temat urządzeń gazowych: MB-ZR B0 CE-0085 AP 56 Świadectwo badań wzoru WE zgodnie z Dyrektywą WE na temat urządzeń ciśnieniowych: MB-ZR B0 CE006 Dopuszczenia w innych ważnych krajach zużywających gaz.

2 Sposób funkcjonowania Przepływ gazu. Jeżeli zawory V oraz V są zamknięte, wówczas komora A aż do podwójnego gniazda zaworu V znajduje się pod wpływem ciśnienia wejściowego.. Za pomocą otworu D czujnik ciśnienia min. połączony jest z komorą A. Jeżeli ciśnienie wejściowe przekroczy wartość zadaną ustawioną na czujniku ciśnienia, wówczas dokonuje on przełączenia na automat palnikowy.. Po odblokowaniu przez automat palnikowy otwierają się zawory V oraz -szy stopień zaworu V. astępuje swobodny przepływ gazu przez komory A, B i C zespołu MultiBlocs. 4.W razie potrzeby otwiera się -gi stopień zaworu V. Sposób funkcjonowania zespołu zawór-regulator przy zaworze V W zaworze V zintegrowany jest regulator ciśnienia. Rdzeń 8 nie jest już połączony z grzybkiem zaworu. Po otwarciu rdzeń 8 napina sprężynę zamykającą (V) 5 i zwalnia grzybek zaworu. Jeżeli zawór zamyka się, wówczas rdzeń oddziaływuje bezpośrednio na grzybek zaworu. Przez naprężenie wstępne sprężyny regulatora 7 (sprężyna naciągowa) za pomocą śruby regulacyjnej 8 określane jest ciśnienie wyjściowe przed zaworem V. Ciśnienie wyjściowe oddziaływuje przez otwór E na membranę roboczą regulatora. W stanie wyregulowanym istnieje równowaga sił pomiędzy naprężeniem wstępnym sprężyny nastawczej a ciśnieniem na membranie roboczej. Dzięki membranie kompensacyjnej zapewniona jest funkcja szybkiego zamykania zaworu V oraz doskonała jakość regulacji. Przekrój MB-ZRDLE Regulator ciśnienia Filtr precyzyjny Zawór V 4 Kołnierz przyłączeniowy 5 Sprężyna zamykająca V 6 Obudowa 7 Sprężyna regulatora 8 Rdzeń V 9 Elektromagnes V 0 Czujnik ciśnienia gazu Wyprowadzenia ciśnienia 0 4 p e p a p Br V V V Przyłącze elektryczne Zawór V Sprężyna zamykająca V 4 Rdzeń V, -szy stopień 5 Elektromagnes V, -szy stopień 6 Rdzeń V, -gi stopień 7 Elektromagnes V, -gi stopień 8 Przyłącze elektryczne V V V V Regulacja: 9 - Ciśnienie gazu p a 0 - Strumień częściowy, -szy stopień - Strumień główny - Szybki suw Membrana robocza 4 Membrana kompensacyjna Sposób działania zaworu V Rdzeń 4 zaworu V jest połączony z grzybkiem zaworu. Przy otwieraniu rdzeń 4 napręża wstępnie sprężynę naciskową. -szy stopnień otwarcia za-woru można ustawić poprzez zreduko-wanie suwu rdzenia za pomocą dławika strumienia głównego 9. Minimalne otwarcie (suw resztowy) za-woru 0,5 -,0 mm Jeżeli zawór V osiągnie -gi stopień otwarcia, wówczas sprężyna zamykająca jest nadal naprężana. Maksymalne otwarcie -go stopnia zaworu można ustawić poprzez redukcję suwu rdzenia 6 za pomocą dławika strumienia głównego. Dławik strumienia głównego 0 ustawiany jest poprzez obracanie tarczy regulacyjnej względnie hamulca hydrau-licznego. Charakterystyka otwierania, szybkiego lub wolnego, działa dla obu stopni. Można ją określić poprzez usta-wienie szybkiego suwu 9 na hamulcu hydraulicznym pod pokrywą. Zamykanie Z chwilą przerwania zasilania cewek elek-tromagnetycznych zaworów V i V spręży-ny dociskowe zamykają je w czasie < s. 5 0,,,, 4, 5 Śruba zamykająca G /8 Przyłącze elektryczne S 0/S 50 S /S 5 P L P L 4 p e p a p Br MP P L MP P L Zawory V, V -szy stopień P L 5 P L L P Zawór V -gi stopień P L P L P L P L L P 5 6

3 Dane techniczne Średnice znamionowe Kołnierze z gwintami rurowymi wg ISO 7/ (DI 999) Maks. nadciśnienie robocze MB-ZR 45 B0 Rp, /4, /, oraz ich kombinacje 60 mbar (6 kpa) MB-ZR 40 B0 Rp, /4, /, oraz ich kombinacje Zakresy ciśnień wyjściowych Media Temperatura otoczenia Łapacz zanieczyszczeń Czujnik ciśnienia Regulator ciśnienia Zawór elektromagnetyczny V Zawór elektromagnetyczny V MB-ZR S0/S p a : 4 mbar (0,4 kpa) do 0 mbar ( kpa) MB-ZR S50/S5 p a : 0 mbar ( kpa) do 50 mbar (5 kpa) Gazy z rodziny,, oraz inne obojętne media gazowe -5 C do + 70 C (W instalacjach na gaz ciekły nie używać MB-ZR przy temperaturach poniżej 0 C. Stosować tylko do gazów ciekłych w stanie gazowym, ciekłe węglo-wodory niszczą uszczelki) Sito, filtr precyzyjny, możliwość wymiany filtra bez demontażu armatury Typy GW A5, ÜB A / B A nadające się do montażu wg DI E 854. Dalsze informacje w Arkuszu informacyjnym Czujniki ciśnienia dla nastawników wielokrotnych DUGS 5.0 i 5.07 Regulator ciśnienia, szczelne zamykanie za pomocą zaworu V przy wyłączaniu, zgodnie z DI E 88 klasa A. Sprężyna nastawcza wbudowana na stałe (wymiana sprężyny niemożliwa). ie ma konieczności wyprowadzania przewodu wydmuchowego przez dach. Wewnętrzne doprowadzenie impulsu. Zawór wg DI E 6 klasa A grupa, szybko zamykający, szybko otwierający Zawór wg DI E 6 klasa A grupa Wersja zaworu V Dławik strumie- Dławik strumienia nia częściowego głównego MB-ZR szybko otwierający tak nie MB-ZRD szybko otwierający tak tak MB-ZRDLE wolno otwierający tak tak MB-ZRLE wolno otwierający tak nie Króciec pomiarowy / przyłącze gazu zapłonowego Kontrola ciśnienia palnika p Br apięcie / częstotliwość Przyłącze elektryczne Moc/pobór prądu Czas pracy Stopień ochrony Eliminacja zakłóceń G /8 DI ISO 8, patrz Wyprowadzenia ciśnienia, strona Podłączenie za zaworem V, czujnik ciśnienia A montowany z boku na zestawie łącznikowym ~(AC) Hz 0-0 V - 5% + 0% Preferowane rodzaje napięć: 40 VAC, 0-0 VAC, 48 VDC, 4-8 VDC Połączenie wtykowe wg DI E 750- dla zaworów i czujników ciśnienia patrz Wymiary montażowe strona 5 00 % ED IP 54 wg IEC 59 (E 6059) stopień zakłóceń radioelektrycznych Materiały elementów mających kontakt z gazem Obudowa Membrany, uszczelki apęd elektromagnetyczny ciśnieniowy odlew aluminiowy na bazie BR, silopren (kauczuk silikonowy) stal, mosiądz, aluminium Pozycja zabudowania Wyłącznik krańcowy pionowa z elektromagnesem skierowanym do góry lub leżąca z elektromagnesem poziomym, jak również pozycje pośrednie. wyłącznik krańcowy typu K0/ (badany wg DI) montowany do V 6

4 Warianty wyposażenia GasMultiBloc...B0 praca dwustopniowa MB-ZR MB-ZRD MB-ZRDLE MB-ZRLE Filtr precyzyjny (standard) z sitem Czujnik ciśnienia gazu za filtrem za zaworem V z boku na zestawie łącznikowym Zespół regulacji ciśnienia Zawór V, podwójne gniazdo Zawór V, podwójne gniazdo Zawory otwierane łącznie Zawory otwierane oddzielnie Kołnierze Rp Rp /4 Rp / Rp 45 B0 40 B0 Filtr precyzyjny nie jest konieczny. Alternatywnie przed układem należy zamontować odpowiedni filtr gazu GF /. S 0, S 50 S, S 5 = możliwe () = na specjalne zamówienie - = nie możliwe Wersja MB-ZR B0 V = Zawór V = Zawór = Filtr 4 = Czujnik ciśnienia 5 = Regulator 4 Możliwość zamontowania układu kontroli szczelności zaworów VPS 504 Możliwość zamontowania wyłącznika krańcowego K0/ V 5 V Kod typu MultiBloc Sterowanie V i V 0 = ü cznie = Oddzielnie Cićnienie wylotowe Cićnienie wylotowe = 4-0 mbar do 60 mbar 5 = 0-50 mbar do 60 mbar S = Seria (niezaleýnie od typu) Schemat przep ywu gazu = dwa zawory A dla g wnego strumienia gazu oraz regulator 7 = dwa zawory A dla g wnego strumienia gazu, jeden zaw r A wsp lny z V jako wewn«trzne obejćcie V + regulator Rodzaj wykonania (generacja) B WielkoćŤ, ćrednica znamionowa 40 = D 0, V = Zaw r z gniazdem pojedynczym 405 = D 5, V = Zaw r z gniazdem pojedynczym 407 = D 0, V = Zaw r z gniazdem podw jnym 40 = D 5, V = Zaw r z gniazdem pojedynczym 4 = D, V = Zaw r z gniazdem podw jnym 45 = D 40, V = Zaw r z gniazdem podw jnym 40 = D 50, V = Zaw r z gniazdem podw jnym Tryb otwierania + d awik g wnego strumienia bez = (MB lub MB-ZR) -D = d awik g wnego strumienia -LE = Regulowany tryb otwierania -DLE = Kombinacja z oýona z D + LE bez = jednostopniowo ZR = dwustopniowo z regulacj porcjow pierwszy stopieä 4 6

5 Wymiary montażowe [mm] MB-DLE 45 = 50 MB-DLE 40 = 407 A 40 MB-DLE 45 =70 MB-DLE 40 = 0 MB-DLE 45 = 50 MB-DLE 40 = Rp, /4 = 56 Rp /, = 8 Typ Rp Czas otwierania Moc znamionowa [VA] ~(AC) 0 V; +0 C S0 S50 S S5 Ciężar [kg] MB-ZRD 45 B0 MB-ZRDLE 45 B0 MB-ZRD 40 B0 MB-ZRDLE 40 B0 Rp - Rp - Rp - Rp - < s < 0 s < s < 0 s ,0 8, 0, 0, 5 6

6 GasMultiBloc Zespół regulacyjny i zabezpieczający praca dwustopniowa MB-ZRD(LE) B0 Charakterystyki spadku ciśnienia w funkcji natężenia przepływu w stanie wyregulowanym z filtrem precyzyjnym p = mbar Br MB- 45 S0/S p = 0 mbar Br MB- 45 S50/S5 p = mbar Br MB- 40 S0/S p = 0 mbar Br MB- 40 S50/S Zalecany zakres roboczy MB-DLE/ZR 45 B0 S Rp / MB-DLE/ZR 40 B0 S 5 Rp Basis + 5 C, 0 mbar, trocken Based on + 5 C, 0 mbar, dry Base + 5 C, 0 mbar, sec Warunki bazowe + 5 C, 0 mbar, suchy 0, 0, 0, 0,4 0,50,6 0, Vn [m /h] Luft / Air / Powietrze dv =,00 0, 0, 0,4 0,50,6 0, Vn [m /h] Erdgas/atural gas/gaz aturel/gaz ziemny dv = 0,65 f = Dichte Luft Spec. weight air poids spécifique de l'air gęstość powietrza Dichte des verwendeten Gases Spec. weight of gas used poids spécifique du gaz utilisé gęstość stosowanego gazu Rodzaj gazu Gaz ziemny Gaz miejski Gaz płynny Powietrze Gęstość [kg/m ] dv f V verwendetes Gas/gas used/ gaz utilisé/stosowanego gazu = VLuft/air/air/powietrza x f Zastrzega się możliwość wprowadzania zmian służących postępowi technicznemu Karl Dungs GmbH & Co. KG Siemensstraße 6-0 D-7660 Urbach, Germany Telefon +49 (0) Faks +49 (0) info@dungs.com Internet Ga-Ma GAZ Sp. z o.o. (Ltd) ul. Rybnicka 07 PL-44-0 Radlin Telefon +48// Faks +48// gamagaz@gamagaz.com.pl 6 6
