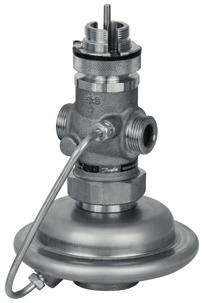

Niezależny od ciśnienia zawór regulacyjny ze zintegrowanym ogranicznikiem przepływu AVQM (PN 25) - montaż na rurociągu zasilającym i powrotnym
|
|
- Bronisław Dąbrowski
- 6 lat temu
- Przeglądów:
Transkrypt
1 Arkusz informacyjny Niezależny od ciśnienia zawór regulacyjny ze zintegrowanym ogranicznikiem przepływu AVQM (PN 25) - montaż na rurociągu zasilającym i powrotnym Opis DN -50 DN AVQM to niezależny od różnicy ciśnień zawór regulacyjny ze zintegrowanym ogranicznikiem przepływu przeznaczony do użytku w układach ogrzewania i chłodzenia. Regulator zapobiega przekroczeniu maksymalnego natężenia przepływu. Połączenie siłowników elektrycznych AMV(E) oraz regulatorów elektronicznych ECL umożliwia regulację przepływu i temperatury w celu uzyskania maksymalnej oszczędności energii. Regulator AVQM składa się z zaworu regulacyjnego z regulowanym ogranicznikiem przepływu, łącznik do siłownika elektrycznego oraz siłownika ciśnieniowego z membraną regulacyjną. Regulatory są stosowane z siłownikami elektrycznymi firmy Danfoss: - AMV 0 1) - AMV(E) 10 / AMV(E) 20 / AMV(E) 30 - AMV(E) 13 / AMV(E) 23 / AMV(E) 33 z funkcją sprężyny powrotnej - AMV 20 SL / AMV 23 SL / AMV 30 SL z ograniczeniem skoku 1) Siłowniki AMV 0 mogą współpracować tylko z regulatorem DN. Siłowniki AMV(E) 10 / AMV(E) 13 mogą współpracować tylko z regulatorem DN -25. AVQM połączony z AMV(E) 13, AMV(E) 23 (SL) lub AMV(E) 33 (SL) został zatwierdzony zg. z DIN Dane podstawowe: DN -50 k VS m 3 /h Zakres przepływu: 0.0 m 3 /h PN 25 Różnica ciśnień na zaworze regulacyjnym Δp MCV : 0.2 bara Temperatura: - woda obiegowa/wodny roztwór glikolu do 30%: 2 0 C Króćce: - gwint zewnętrzny (złączki: do wspawania, gwintowane i kołnierzowe) - kołnierz Zamawianie AVQM Regulator Przykład: Regulátor průtoku s integrovaným regulačním ventilem; 1.6 m 3 /h; PN 25; T max 0 C; vnější závit 1 regulator AVQM DN Nr kat.: 003H6748 Opcja: 1 złączki do wspawania Nr kat.: 003H6908 Dostarczony regulator będzie całkowicie zmontowany, łącznie z rurką impulsową pomiędzy zaworem i siłownikiem. Siłownik elektryczny AMV(E) należy zamawiać oddzielnie. Rysunek DN k VS Króciec Nr kat. (mm) (m 3 /h) H H G ¾ A 003H H Walcowy 003H6750 gwint zewn zg. z ISO 228/1 G 1 A 003H G 1¼ A 003H G 1¾ A 003H G 2 A 003H G 2½ A 003H H Kołnierze PN 25, zg. z EN H H6758 Danfoss VD.DA.S7.49 1
2 Zamawianie (ciąg dalszy) Accessories Rysunek Typ DN Króciec Nr kat. Złączki do wspawania Końcówki z gwintem zewnętrznym Końcówki kołnierzowe 003H H H H H H R 1 003H6904 Gwint zewn. stożkowy zg. z EN R 1¼ 003H6905 R ½ 003H R ¾ 003H R 1½ 065B R 2 065B H69 20 Kołnierze PN 25, zg. z EN H H6917 Części zamienne Rysunek Typ DN k VS (m 3 /h) Nr kat H H H6863 Wkład zaworu H H H H / 40 / / 16 / 20 / H H H H6888 Wkład zaworu regulacyjnego H H H H / 40 / / 16 / 20 / H6885 Typ p zakres nastawy (bar) Nr kat. Siłownik H Danfoss VD.DA.S7.49
3 Dane techniczne Zawór Średnica nominalna DN Wartość k VS regulatora różn. ciśn. Zakres maks. nastawy przepływu /20 1) 20/25 1) m 3 /h p MCV = 0.2 bara Q min Q max Wymagane Δp dla Q max bar /0.6 1) 0.8/0.6 1) Skok mm Autorytet zaworu regulacyjnego Charakterystyka zaworu 1 (100%) w zakresie regulacji przepływu Logarytmiczna Współczynnik kawitacji, z Przeciek wg IEC 534 % k VS Ciśnienie nominalne PN 25 Min. różnica ciśnień see remark bar Maks. różnica ciśnień Czynnik Woda obiegowa/wodny roztwór glikolu do 30% ph czynnika Min. 7, max. 10 Temperatura czynnika o C 2 0 Króćce Materiał Korpus zaworu Zawór Złączki Gwint zewnętrzny Do spawania i z gwintem zewnętrznym Gwint zewnętrzny i kołnierz Kołnierz - gwint Czerwony brąz CuSn5ZnPb (Rg5) Żeliwo sferoidalne EN-GJS LT (GGG kołnierz ) Gniazdo zaworu Stal nierdzewna, nr mat Grzybek zaworu Uszczelnienie DP Mosiądz odporny na odcynkowanie CuZn36Pb2As EPDM Uszczelnienie MCV Metal EPDM Odciążenie hydrauliczne Wkład zaworu regulacyjnego Wkład zaworu Uwaga: DP regulator różnicy ciśnień, MCV zawór regulacyjny 1) Wersja z kołnierzami 2 Dla przepływu mniejszego niż Q max -> Q pmin p k VS Actuator Typ MCV - Tłok Powierzchnia robocza cm 2 54 Ciśnienie nominalne PN 25 Różnica ciśnień na zaworze regulacyjnym z siłownikiem (MCV) Materiał Obudowa Membrana Rurka impulsowa Tłok AVQM bar 0.2 Górna obudowa siłownika Stal nierdzewna, nr mat Dolna obudowa siłownika Mosiądz odporny na odcynkowanie CuZn36Pb2As EPDM Rurka miedziana Ǿ6 1 mm Δp v (Q max ) VD.DA.S7.49 Danfoss
4 Dane techniczne (ciąg dalszy) Ciśnienie manometryczne na wylocie [bar]. Bez hałasu od kawitacji T=0 C T=130 C T=80 C Z hałasem od kawitacji Ciśnienie manometryczne na wylocie [bar]. Bez hałasu od kawitacji T = 0 C T = 130 C T = 80 C Z hałasem od kawitacji Ciśnienie manometryczne na wlocie [bar] Obszar wystąpienia kawitacji dla współczynnika kawitacji Z=0,6 Ciśnienie manometryczne na wlocie [bar] Obszar wystąpienia kawitacji dla współczynnika kawitacji Z=0,5 Przykład zastosowania Montaż na rurociągu powrotnym Montaż na rurociągu zasilającym Podłączenie pośrednie układu ogrzewania Podłączenie pośrednie układu ogrzewania Pozycje montażu Temperatura czynnika 100 C Temperatura czynnika 130 C Temperatura czynnika 0 C Siłownik elektryczny Uwaga! Należy także dostosować się do wytycznych dotyczących sposobu montażu siłowników elektrycznych AMV(E). Patrz odnośny Arkusz informacyjny. 4 Danfoss VD.DA.S7.49
5 Zależność ciśnienia od temperatury 2 EN-GJS LT (GGG 40.3) PN 25 1 CuSn5ZnPb (Rg5) PN 25 Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z EN oraz EN ). Wyposażenie 1. Wkład zaworu regulacyjnego 2. Nastawny element dławiący 3. Korpus zaworu 4. Wkład zaworu 5. Grzybek zaworu hydraulicznie odciążony 6. Trzpień zaworu 7. Wbudowana sprężyna regulacji wielkości przepływu 8. Kanał regulacyjny 9. Membrana regulacyjna 10. Nakrętka łącząca 11. Górna obudowa membrany 12. Dolna obudowa membrany 13. Rurka impulsowa 14. Złączka zaciskowa do rurki impulsowej Działanie Przepływ powoduje spadek ciśnienia w nastawnym ograniczniku przepływu (dławiku). Wynikowe ciśnienia przenoszone są rurkami impulsowymi i/ lub kanałem regulacyjnym w trzpieniu siłownika do komór siłownika i oddziałują na membranę regulacji przepływu. Różnica ciśnień (spadek ciśnienia na dławiku) jest regulowana i ograniczana za pomocą wbudowanej sprężyny regulacji przepływu. W celu sterowania maksymalnym przepływem zawór regulacyjny zamyka się przy rosnącej różnicy ciśnień, a otwiera, kiedy ta różnica maleje. Dodatkowo siłownik elektryczny może regulować przepływ w zakresie od 0 do nastawionej maksymalnej wartości przepływu w zależności od obciążenia. Ustawienia Ograniczanie maksymalnego przepływu Ograniczenie maksymalnego przepływu realizowane jest poprzez wyregulowanie pozycji dławika. Nastawę przepływu można wykonać przy wykorzystaniu diagramu nastawiania przepływu (zobacz stosowną instrukcję) i/lub przy wykorzystaniu wskazań ciepłomierza. VD.DA.S7.49 Danfoss
6 Wymiary L 1 L H 1 H 3 Ø125 Ø H 2 H H H 2 AVQM (DN -50) AVQM (DN 32-50) DN L L 1 H H 1 H 2 H 3 Masa (kg) mm gwint kołnierz AMV(E) 10 + AVQM (DN -25) AMV(E) 13 + AVQM (DN -25) AMV 0 + AVQM (DN ) 5 5 H H 1 DN H H 1 H 2 H 3 mm AMV(E) 2. / 3. + AVQM (DN -50) AMV(E) 2. / 3. + AVQM (DN 32-50) 6 Danfoss VD.DA.S7.49
7 Wymiary (ciąg dalszy) L 3 L 2 L 1 d 2 n d R k SW SW SW 45 DN R 1) SW d L 1 L 2 L 3 k d 2 n mm 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) ) Stożkowy gwint zewn. zg z EN Kołnierze PN 25 zg. z EN VD.DA.S7.49 Danfoss
8 8 Danfoss DHS-SRMT/SI VD.DA.S7.49
Opis. AVQM Regulator. AVQM połączony z AMV(E) 13, AMV(E) 23 (SL) lub AMV(E) 33 (SL) został zatwierdzony zg. z DIN
Arkusz informacyjny Niezależny od ciśnienia zawór regulacyjny ze zintegrowanym ogranicznikiem przepływu AVQM (PN 25) montaż na rurociągu zasilającym i powrotnym Opis Regulatory są stosowane z siłownikami
Opis. AVQM połączony z AMV(E) 13, AMV(E) 23 (SL) lub AMV(E) 33 (SL) został zatwierdzony zgodnie z normą DIN
Niezależny od ciśnienia zawór regulacyjny z wbudowanym ogranicznikiem przepływu AVQM (PN 16) montaż na rurociągu zasilającym i powrotnym Opis Regulatory są stosowane z siłownikami elektrycznymi firmy Danfoss:
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AVQM montaż w rurociągu powrotnym i zasilającym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AVQM montaż w rurociągu powrotnym i zasilającym Opis Regulatory są wykorzystywane razem z siłownikami elektrycznymi
