1 Regulator ciśnienia FRS 4.10 Printed in Germany Edition Nr Opis techniczny Regulator ciśnienia firmy DUNGS typu FRS jest regulatorem ze sprężyną nastawczą. Regulator ciśnienia jest zgodny z normami EN 88-1 oraz DIN Ciśnienia wejściowe do mbar (50 kpa) - Duże natężenie przepływu - Stabilna, dokładna i czuła regulacja ciśnienia wyjściowego regulatora - Membrana wyrównawcza - Membrana ochronna (bezpieczeństwa) - Standardowy impuls wewnętrzny dla ciśnienia wyjściowego regulatora, wewnętrzne przyłącze impulsu jako opcja obustronna - Przyłącze gwintowane Rp 3/8 - Rp 2 - Przyłącze kołnierzowe DN 40 - Zastosowanie Regulator ciśnienia gazu do palników i urządzeń gazowych. Nie zawiera metali kolorowych, odpowiedni dla gazów zawierających maks. do 0,1 obj. % H 2 S, suchego. Przystosowany do gazów z rodziny 1, 2, 3 oraz innych obojętnych mediów gazowych. Atest Certyfikat bada typu wg dyrektywy UE w sprawie urządze gazowych: FRS 5.. CE-0085 AQ7126 Atesty w innych ważnych krajach użytkujących gaz.

2 FRS Sprężynowy regulator ciśnienia z regulowaną sprężyną nastawczą. Wewnętrzne wyprowadzenie ciśnienia wyjściowego regulatora. Opcjonalnie zewnętrzne przyłącza impulsowe, dostosowane do regulacji ciśnienia wyjściowego. Dane techniczne Średnice znamionowe Gwinty rurowe wg ISO 7/1 Kołnierze Maks. ciśnienie robocze Regulator ciśnienia Zakres ciśnienia wejściowego Zakres ciśnienia wyjściowego Materiały części mających kontakt z gazem Temperatura otoczenia Pozycja zabudowania Króćce pomiarowe / przyłącza zapalacza gazowego Przyłącze impulsowe Przewód odpowietrzający DN Rp 3/8 1/2 3/ / /2 Kołnierze przyłączeniowe wg DIN EN do mbar (50 kpa) Regulator ciśnienia wg EN 88-1, klasa A, grupa 2, DIN 3380, RG mbar lub p 2 +2,5 mbar do mbar 2,5 mbar do 200 mbar w zależności od ustawienia sprężyny nastawczej Obudowa: Aluminium, stal Uszczelki i membrany: NBR -15 C do + 70 C Regulator w pozycji od pionowej do poziomej ISO 228 obustronnie w strefie wejściowej wewnętrzne w strefie wyjściowej, opcjonalnie zewnętrzne po obu stronach obudowy. Przewód odpowietrzający konieczny jedynie w szczególnych przypadkach. Wbudowana membrana bezpieczeństwa. Przyłącze: ISO 228 do, od 1/2, DN 40: ISO 228 Wyprowadzanie ciśnienia 1 korek odpowietrzający, przewód odpowietrzający 2 Przyłącze dla impulsu zewnętrznego śruba zamykająca ISO 228, obustronnie, opcjonalnie. 3 Śruba zamykająca ISO 228 w obrębie wlotu obustronnie 2 6

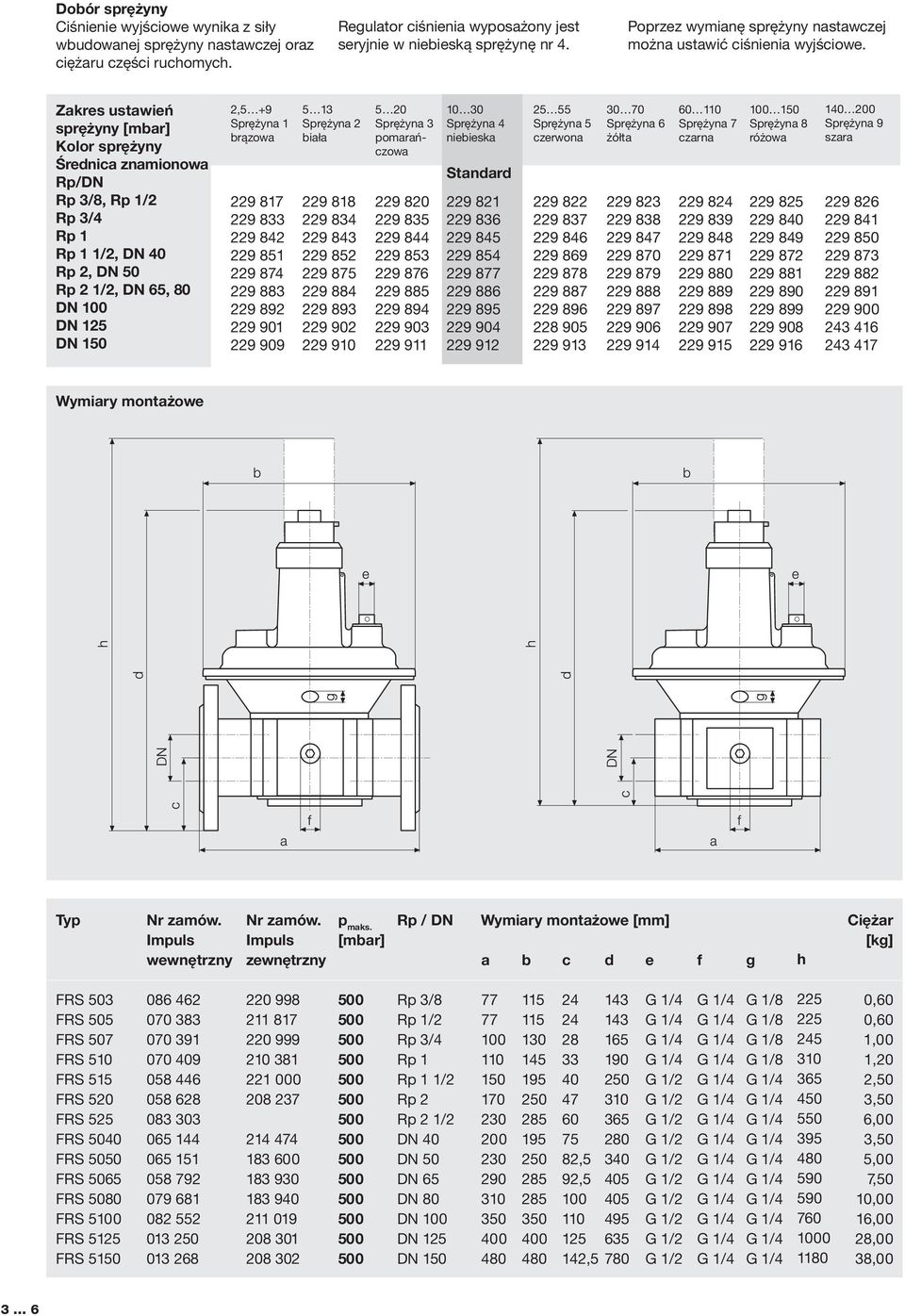

3 Dobór sprężyny Ciśnienie wyjściowe wynika z siły wbudowanej sprężyny nastawczej oraz ciężaru części ruchomych. Regulator ciśnienia wyposażony jest seryjnie w niebieską sprężynę nr 4. Poprzez wymianę sprężyny nastawczej można ustawić ciśnienia wyjściowe. Zakres ustawień sprężyny [mbar] Kolor sprężyny Średnica znamionowa Rp/DN Rp 3/8, /2 1/2, DN 40 Rp 2, DN 50 Rp 2 1/2, DN 65, 80 2,5 +9 Sprężyna 1 brązowa Sprężyna 2 biała Sprężyna 3 pomarańczowa Sprężyna 4 niebieska Standard Sprężyna 5 czerwona Sprężyna 6 żółta Sprężyna 7 czarna Sprężyna 8 różowa Sprężyna 9 szara Wymiary montażowe Typ Nr zamów. Impuls wewnętrzny Nr zamów. Impuls zewnętrzny p maks. [mbar] Rp / DN Wymiary montażowe [mm] a b c d e f g h Ciężar [kg] FRS 503 FRS 505 FRS 507 FRS 510 FRS 515 FRS 520 FRS 525 FRS 5040 FRS 5050 FRS 5065 FRS 5080 FRS 5100 FRS 5125 FRS Rp 3/8 /2 1/2 Rp 2 Rp 2 1/2 DN 40 DN 50 DN 65 DN , , , ,60 0,60 1,00 1,20 2,50 3,50 6,00 3,50 5,00 7,50 10,00 16,00 28,00 38,00 3 6

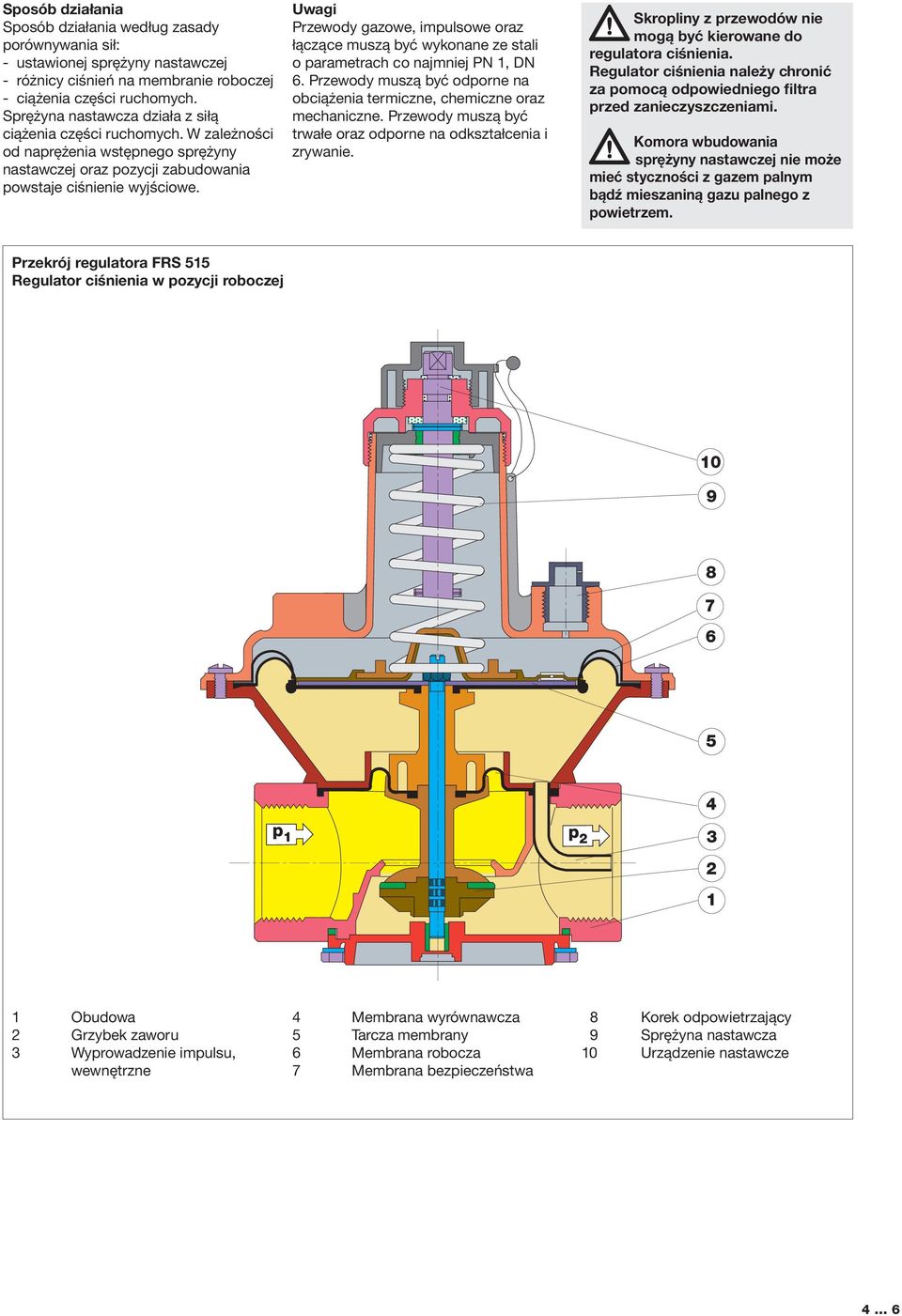

4 Sposób działania Sposób działania według zasady porównywania sił: - ustawionej sprężyny nastawczej - różnicy ciśnień na membranie roboczej - ciążenia części ruchomych. Sprężyna nastawcza działa z siłą ciążenia części ruchomych. W zależności od naprężenia wstępnego sprężyny nastawczej oraz pozycji zabudowania powstaje ciśnienie wyjściowe. Uwagi Przewody gazowe, impulsowe oraz łączące muszą być wykonane ze stali o parametrach co najmniej PN 1, DN 6. Przewody muszą być odporne na obciążenia termiczne, chemiczne oraz mechaniczne. Przewody muszą być trwałe oraz odporne na odkształcenia i zrywanie. Skropliny z przewodów nie mogą być kierowane do regulatora ciśnienia. Regulator ciśnienia należy chronić za pomocą odpowiedniego filtra przed zanieczyszczeniami. Komora wbudowania sprężyny nastawczej nie może mieć styczności z gazem palnym bądź mieszaniną gazu palnego z powietrzem. Przekrój regulatora FRS 515 Regulator ciśnienia w pozycji roboczej 1 Obudowa 2 Grzybek zaworu 3 Wyprowadzenie impulsu, wewnętrzne 4 Membrana wyrównawcza 5 Tarcza membrany 6 Membrana robocza 7 Membrana bezpieczeństwa 8 Korek odpowietrzający 9 Sprężyna nastawcza 10 Urządzenie nastawcze 4 6

5 Wstępny dobór parametrów, blokowane regulatory ciśnienia Za pomocą charakterystyki spadku ciśnienia w zależności od objętościowego natężenia przepływu przez regulator ciśnienia w stanie mechanicznego otwarcia istnieje możliwość wstępnego dobrania średnicy znamionowej. Spadek ciśnienia pomiędzy ciśnieniem wejściowym p 1 a ciśnieniem wyjściowym regulatora ciśnienia p 2 w połączeniu z maksymalnym objętościowym natężeniem przepływu V maks umożliwia określenie średnicy znamionowej regulatora ciśnienia. Punkt znamionowy pracy określony poprzez p i V min znajduje się maks po lewej stronie dobieranej średnicy znamionowej regulatora ciśnienia. Spadek ciśnienia dla blokowanych regulatorów ciśnienia opisany jest za pomocą charakterystyk mechanicznie otwarty. Ostateczne ustalenia dokonywane są zgodnie z wytycznymi producenta urządzeń gazowych. Charakterystyka spadku ciśnienia w funkcji objętościowego natężenia przepływu mechanicznie otwarty Rp 3/8 /2 DN 40 1/2 DN 50 Rp 2 Rp 21/2 DN 65 DN p [mbar] Basis + 15 C, 1013 mbar, trocken Based on + 15 C, 1013 mbar, dry Base + 15 C, 1013 mbar, sec Warunki bazowe + 15 C, 1013 mbar, suchy Vn [m 3 /h] Luft / Air / Powietrze dv = 1, Vn [m 3 /h] Erdgas/Natural gas/gaz Naturel/Gaz ziemny dv = 0,65 V verwendetes Gas/gas used/ gaz utilisé/stosowanego gazu = V Luft/air/air/powietrza x f Gasart Type of gas Type de gaz Rodzaj gazu Dichte Density Densité Gęstość [kg/m 3 ] dv f f = Dichte Luft air density densité de l'air gęstość powietrza spez. Gewicht des verwendeten Gases spec. weight of gas used poids spécifique du gaz utilisé ciężar właściwy stosowanego gazu Erdgas/Nat.Gas/ Gaz naturel/gaz ziemny Stadtgas/City gas/ Gaz de ville/gaz miejski Flüssiggas/LPG/ Gaz liquide/gaz płynny Luft/Air/ Air/Powietrze

6 Regulator ciśnienia FRS Wykres przepływu w stanie uregulowanym, dla p 2 = 20 mbar o o V min = 0,05 x V maks Rp 3/8 /2 DN 40 1/2 DN 50 Rp 2 Rp 2 1/2 DN 65 DN Zalecancy zakres roboczy p [mbar] Basis + 15 C, 1013 mbar, trocken Based on + 15 C, 1013 mbar, dry Base + 15 C, 1013 mbar, sec Base + 15 C, 1013 mbar, secco Zastrzega się możliwość wprowadzania zmian służących postępowi technicznemu. Karl Dungs GmbH & Co. KG Siemensstraße 6-10 D Urbach, Germany Telefon +49 (0) Faks +49 (0) info@dungs.com Internet Ga-Ma GAZ Sp. z o.o. (Ltd) ul. Rybnicka 307 PL Radlin Telefon +48/32/ Faks +48/32/ gamagaz@gamagaz.com.pl 6 6
