Regulatory AHQM i AHPBM-F mogą być stosowane z siłownikami elektrycznymi AMV(E) Danfoss i sterowane regulatorami elektronicznymi typu ECL.
|
|
- Sylwia Jastrzębska
- 7 lat temu
- Przeglądów:
Transkrypt

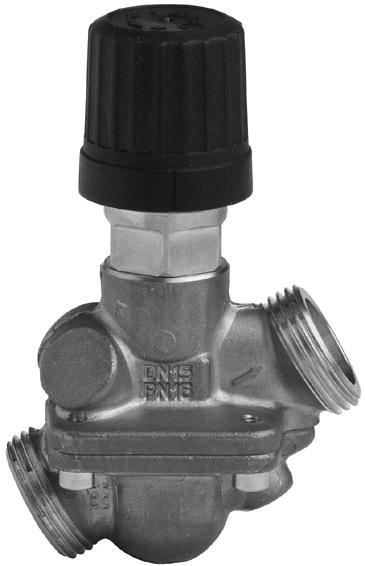

1 Arkusz informacyjny Regulator przepływu / regulator różnicy ciśnień z ograniczeniem przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AHQM regulator przepływu ze zintegrowanym zaworem regulacyjnym AHPBM-F regulator różnicy ciśnień (nastawa stała) z ograniczeniem przepływu i zintegrowanym zaworem regulacyjnym Zastosowanie Regulator składa się ze zintegrowanego zaworu regulacyjnego sterowanego napędem elektrycznym pełniącego jednocześnie rolę nastawnika przepływu (dławika) oraz siłownika z membraną regulacyjną ogranicznika przepływu. Regulator AHQM może być montowany na rurociągach zasilającym i powrotnym. Regulator AHPBM-F może być montowany tylko na rurociągu zasilającym. AHQM jest to regulator przepływu bezpośredniego działania ze zintegrowanym zaworem regulacyjnym stosowany głównie w układach ciepłowniczych. Zawór regulatora zamyka się, gdy zostanie przekroczony przepływ powyżej wartości nastawionej. AHPBM-F jest to regulator różnicy ciśnień bezpośredniego działania z ograniczeniem przepływu stosowany głównie w układach bezpośrednich podłączonych do S.C. tylko i wyłącznie ze zmieszaniem pompowym. Regulator zamyka się, gdy zostanie przekroczona(y) różnica ciśnień lub przepływ powyżej nastawionych wartości. Regulatory AHQM i AHPBM-F mogą być stosowane z siłownikami elektrycznymi AMV(E) Danfoss i sterowane regulatorami elektronicznymi typu ECL. Regulatory są stosowane z siłownikami elektrycznymi Danfoss typu: - AMV(E) 10 - AMV(E) 13 ze sprężyną powrotną - AMV(E) 130, AMV(E) AMV(E) 130H, AMV(E) 140H z pokrętłem sterowania ręcznego - (AMV 150 z metalowym łącznikiem do montażu na zaworze) Regulator AHQM połączony z siłownikiem AMV(E) 13 posiada zatwierdzenie zgodnie z normą DIN EN Dane podstawowe: DN od 1,0 do 6,3 m 3 /h PN 16 Dławik Δp (AHQM) / stała nastawa Δp (AHPBM-F): - 0,12 bar dla DN ,14 bar dla DN Temperatura: - Woda obiegowa / woda z glikolem do 30%: C Połączenia: - Gwint zewnętrzny (zestawy przyłączne: do spawania, gwintowane i kołnierzowe) Zamawianie Przykład 1 regulator AHQM: regulator przepływu ze zintegrowanym zaworem regulacyjnym, DN 15, 1,6, PN 16, element dławiący Δp 0,12 bar, t maks 120 C, gwint zewnętrzny - 1 regulator AHQM DN 15, nr kat.: 003L3594 Opcja: - 1 końcówki do spawania, nr kat.: 003H6908 Regulator AHQM Rysunek DN (mm) 15 (m 3 /h) Przyłącze Nr kat. 1,0 003L3592 1,25 G ¾ A 003L3593 1,6 003L ,5 Gwint zewn., walcowy zg.z ISO 228/1 G 1 A 003L ,0 G 1¼ A 003L ,3 G 1¾ A 003L3597 Napęd elektryczny AMV(E) należy zamawiać oddzielnie. DH-SMT/SI VD.LR.F3.49 Danfoss 11/2009 1
2 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg.(pn 16) Przykład 2 regulator AHPBM-F: regulator różnicy ciśnień z ograniczeniem przepływu (nastawa stała) ze zintegrowanym zaworem regulacyjnym, DN15, 1,6, PN 16, dławik Δp 0,12bar, t maks 120 C, gwint zewnętrzny - 1 regulator AHPBM-F DN 15, nr kat.: 003L3582 Opcja do wyboru: - 1 zestaw rurki impulsowej AH, 1,5 m, nr kat.: 003L złączka rurki impulsowej, nr kat.: 003L końcówki do spawania, nr kat.: 003H6908 Zewnętrzną rurkę impulsową (AH), złączkę rurki impulsowej i siłowniki elektryczne AMV(E) należy zamawiać oddzielnie. Regulator AHPBM-F Rysunek Akcesoria DN (mm) (m 3 /h) 1,0 Połączenie Nastawa stała p (bar) Nr kat. 003L ,25 G ¾ A 003L3581 Gwint zewn. 0,12 1,6 003L3582 walcowy, 20 2,5 zg. z ISO 228/1 G 1 A 003L ,0 G 1¼ A 003L3584 0, ,3 G 1¾ A 003L3585 Rysunek Oznaczenie elementu DN Połączenie Nr kat H6908 Końcówki do spawania H H H R ½ 003H6902 Końcówki z gwintem 20 Gwint zewn. stożkowy, R ¾ 003H6903 zewnętrznym 25 zg. z EN R 1 003H R 1¼ 003H H6915 Końcówki kołnierzowe 20 Kołnierze PN 25, zg. z EN H H6917 Zestaw rurki impulsowej AH Zestaw rurki impulsowej AH do redukcji ciśnienia Opis: - 1 rurka miedziana Ø 3 1 mm - 2 złączka R 1/16 Opis: - 1 rurka ze stali nierdzewnej Ø 0,8 0,2 mm - 2 złączka R 1/16 Złączka do rurki impulsowej (podłączenie do rurociągu) 1,5 m 003L8152 2,5 m 003L m 003L8153 0,8 m 003L3650 G 1/16-R 3/8 G 1/16-R ¼ 003L L pierścieni O-ring EPDM do rurki impulsowej 003L8175 Dane techniczne Zawór Średnica nominalna DN ,0 1,25 1,6 2,5 4,0 6,3 Q min m 3 /h 0,035 0,11 0,2 0,25 0,43 0,65 Q nom * 0,43 0,7 1,0 1,2 2,2 3,4 Skok zaworu mm 5,5 5 Zakres regulacji > 1:30 Charakterystyka zaworu Liniowa Współczynnik kawitacji z ** 0,6 Przeciek wg. normy IEC 534 %kvs 0,02 0,05 Ciśnienie nominalne PN 16 Min. różnica ciśnień patrz uwaga *** bar Maks. różnica ciśnień 4 Czynnik Woda obiegowa/woda z glikolem do 30% ph czynnika Min. 7, maks. 10 Temperatura czynnika C Przyłącza Gwint zewnętrzny Materiały Korpus zaworu / gniazdo zaworu / grzybek zaworu Mosiądz odporny na odcynkowanie CuZn36Pb2As Uszczelnienie EPDM * Przy różnicy ciśnień na regulatorze Δp AHQM 0,5 bar ** k v / k VS 0,5 dla DN 25 i większych *** Zależy od wielkości przepływu i wartości ; 1) Zależy od DN Q = nom Δp min + k vs (0.14) 1) 2 VD.LR.F3.49 Danfoss 11/2009 DH-SMT/SI
3 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg. (PN 16) Dane techniczne (ciąg dalszy) Siłownik Typ DN Powierzchnia robocza cm 2 8,5 13,0 20,5 32,5 Ciśnienie nominalne PN 16 Różnica ciśnień na dławiku (AHQM) Stała nastawa różnicy ciśnień (AHPBM-F) bar 0,12 0,14 Materiały Obudowa* Mosiądz odporny na odcynkowanie CuZn36Pb2As Membrana EPDM Rurka impulsowa (AHPBM-F) Rurka miedziana Ø 3 1 mm Rurka ze stali nierdzewnej Ø 0,8 0,2 800 mm * obudowa siłownika jest częścią korpusu zaworu Przykłady zastosowania AHQM - Montaż na rurociągu powrotnym Podłączenie bezpośrednie instalacji c.o. Węzeł z wymiennikiem - Montaż na rurociągu zasilającym Podłączenie bezposrednie instalacji c.o. Węzeł z wymiennikiem AHPBM-F Regulator AHPBM-F należy montować wyłącznie na rurociągu zasilającym. Tylko w instalacji c.o. podłączonej bezpośrednio ze zmieszaniem pompowym. DH-SMT/SI VD.LR.F3.49 Danfoss 11/2009 3
4 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg.(pn 16) Sposób montażu Regulatory mogą być montowane na rurociągach poziomych i pionowych z siłownikiem elektrycznym (łącznikiem siłownika) skierowanym w górę. Siłownik elektryczny Uwaga! Stosować się także do wytycznych montażu siłownika elektrycznego AMV(E), zobacz odpowiedni arkusz informacyjny. Zależność ciśnienia od temperatury obszar roboczy CuZn36Pb2As (DZR) PN 16 Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zgodnie z normą EN ). 4 VD.LR.F3.49 Danfoss 11/2009 DH-SMT/SI
5 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg. (PN 16) Wykres przepływu Wykres doboru i nastawy Przybliżone wielkości przepływu odpowiadające poszczególnym nastawom. DN 32 k VS 6,3 DN 25 k VS 4,0 DN 20 k VS 2,5 DN 15 k VS 1,6 DN 15 k VS 1,25 DN 15 k VS 1,0 Przepływ Przepływ Ilość obrotów 1 = 360º Przepływ jest nastawiany na dławiku poprzez obrót śruby zgodnie z ruchem wskazówek zegara. Przepływ wody przy różnicy ciśnień na regulatorze od 0,5 bar (50 kpa) do 4 bar (400 kpa). Przepływ Q nom 80% Zalecany zakres przepływu przy najmniejszym możliwym ciśnieniu 30 kpa Q min DH-SMT/SI VD.LR.F3.49 Danfoss 11/2009 5
6 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg.(pn 16) Dobór - Podłączenie bezpośrednie instalacji c.o. Przykład 1 AHQM, AHPBM-F (tylko montaż na rurociągu zasilającym) Zawór regulacyjny (MCV) w układzie instalacji c.o. ze zmieszaniem pompowym wymaga różnicy ciśnienia 0,12 bar (12 kpa) i przepływu maksymalnie 600 l/h. Dane: Q maks = 0,6 m 3 /h (600 l/h) p min = 0,8 bar (80 kpa) * p obiegu = 0,1 bar (10 kpa) p (MCV) = 0,12 bar (12 kpa) wymagane * Uwaga: Δp obiegu pokryte jest przez wysokość podnoszenia pompy i nie jest uwzględniane przy doborze regulatora AHQM. Całkowita strata ciśnienia na regulatorze wynosi: p AHQM,A = p min p AHQM,A = 0,8 bar (80 kpa) Spadek ciśnienia w rurociągach i na innych elementach instalacji został pominięty. Dobrano regulator na podstawie wykresu przepływu (str.5) z najmniejszą możliwą wartością biorąc pod uwagę dostępne zakresy przepływu. = 1,6 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest ze wzoru: p AHQM, MIN = Q 2 p AHQM,MIN = 0,26 bar (26 kpa) p AHQM,A > p AHQM,MIN 0,8 bar > 0,26 bar 0,6 2 1,6 max. + p MCV = + 0,12 Rozwiązanie: Dobrano regulator AHQM (lub AHPBM-F) DN 15 o wartości 1,6 m 3 /h i zakresie nastawy przepływu 0,06-0,79 m 3 /h. obiegu obiegu 6 VD.LR.F3.49 Danfoss 11/2009 DH-SMT/SI
7 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg. (PN 16) Dobór (ciąg dalszy) - Węzeł z wymiennikiem Przykład 2 AHQM Zawór regulacyjny z siłownikiem (MCV) w węźle wymiennikowym wymaga różnicy ciśnień 0,14 bar (14 kpa) i przepływu maksymalnie 1500 l/h. Dane: Q maks = 1,5 m 3 /h (1500 l/h) p min = 0,8 bar (80 kpa) p wymiennika = 0,1 bar (10 kpa) p (MCV) = 0,14 bar (14 kpa) wymagane Całkowita strata ciśnienia na regulatorze wynosi: p AHQM,A = p min - p wymiennika = 0,8-0,1 p AHQM,A = 0,7 bar (70 kpa) Spadek ciśnienia na rurociągach i na innych elementach instalacji został pominięty. Dobrano regulator na podstawie wykresu przepływu (str.5) z najmniejszą możliwą wartością biorąc pod uwagę dostępne zakresy przepływu. = 4,0 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest ze wzoru: Δp 2 2 Q max. 1,. 5 AHQM, MIN = + Δ pmcv = + kvs 4., 0 p AHQM,MIN = 0,28 bar (28 kpa) p AHQM,A > p AHQM,MIN 0,7 bar > 0,28 bar 0., 1 4 Rozwiązanie: Dobrano regulator AHQM DN 25 o wartości 4,0 m 3 /h i zakresie nastawy przepływu 0,13-2,13 m 3 /h. wymiennika wymiennika DH-SMT/SI VD.LR.F3.49 Danfoss 11/2009 7
8 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg.(pn 16) Budowa 1. Wkład zaworu regulacyjnego 2. Korpus zaworu 3. Nastawnik przepływu (dławik) 4. Kanał niskiego ciśnienia 5. Siłownik 6. Membrana 7. Wbudowana sprężyna regulacji wielkości przepływu 8. Grzybek zaworu regulacyjnego 9. Rurka impulsowa Funkcja Regulator przepływu ze zintegrowanym zaworem regulacyjnym W wyniku przepływu przez regulowany ogranicznik przepływu (dławik) następuje spadek ciśnienia. Uzyskane wartości ciśnienia zostają przeniesione za pośrednictwem kanałów w obudowie zaworów regulatora do komór siłownika, oddziałując na membranę. Spadek ciśnienia na dławiku, a tym samym przepływ, jest regulowany i ograniczany przez sprężynę regulacji przepływ u w siłowniku membranowym. Dodatkowo zawór regulacyjny z siłownikiem elektrycznym może regulować przepływ w zakresie od 0 do maksymalnie nastawionej wartości przepływu. Regulator różnicy ciśnień z ograniczeniem przepływu (nastawa stała) i zintegrowanym zaworem regulacyjnym Ciśnienia w rurociągach zasilającym i powrotnym są przenoszone za pośrednictwem rurki impulsowej i kanału w obudowie zaworów regulatora do komór siłownika, oddziałując na membranę. Zawór zamyka się przy rosnącej różnicy ciśnień powyżej wartości nastawionej i otwiera, gdy ta różnica maleje tak, aby utrzymać stałą różnicę ciśnień w układzie. Przepływ jest regulowany i ograniczany na ograniczniku przepływu. Dodatkowo zawór regulacyjny z napędem elektrycznym może regulować przepływ w zakresie od 0 do maksymalnie nastawionej wartości przepływu. Ustawienia Nastawa przepływu Przepływ jest regulowany i ograniczany na dławiku. Nastawę przepływu można wykonać w sposób przybliżony, przy wykorzystaniu wykresu przepływu (zobacz stosowną instrukcję) i/lub dokładniej, przy użyciu ciepłomierza. 8 VD.LR.F3.49 Danfoss 11/2009 DH-SMT/SI
9 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg. (PN 16) Wymiary DN L H mm H D (ISO 228/1) G ¾ A G 1 A G 1¼ A G 1¾ A Ciężar kg DN SW 32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A) d R 1) ½ ¾ 1 1 ¼ L1 2) L2 mm L k d n ) Gwint zewnętrzny stożkowy zg. z EN ) Kołnierze PN 25 zg. z EN Złączki DH-SMT/SI VD.LR.F3.49 Danfoss 11/2009 9
10 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg.(pn 16) Wymiary (ciąg dalszy) AMV(E) 10 + AH... AMV(E) 13 + AH... DN AMV(E) L* AMV(E) AMV(E) L** AMV(E) mm AMV(E) H* AMV(E) AMV(E) H** AMV(E) AMV(E) 130(H)/140(H) + AH... AMV AH... DN AMV L* AMV(E) 130(H)/140(H) AMV L** AMV(E) 130(H)/140(H) mm AMV H* AMV(E) 130(H)/140(H) AMV H** AMV(E) 130(H)/140(H) VD.LR.F3.49 Danfoss 11/2009 DH-SMT/SI
11 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg. (PN 16) DH-SMT/SI VD.LR.F3.49 Danfoss 11/
12 Arkusz informacyjny Reg. przepł./reg. różn. ciśn. z ograniczeniem przepływu ze zintegr. zaw. reg.(pn 16) 12 VD.LR.F3.49 Producent: Danfoss A/S 11/2009
Zawór regulacyjny może być regulowany przez regulator elektroniczny ECL współpracujący z siłownikiem elektrycznym AMV(E) firmy Danfoss.
Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu i ze zintegrowanym zaworem regulacyjnym (PN 16) AHPBM-F montaż na rurociągu zasilającym, nastawa stała Opis Regulator składa się
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AHQM montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AHQM montaż na rurociągu zasilającym i powrotnym Opis DN 15 32 DN 40, 50 DN 50 100 AHQM jest regulatorem przepływu
Regulator przepływu ze zintegrowanym zaworem reg. (PN 16) AHQM montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem reg. (PN 16) AHQM montaż na rurociągu zasilającym i powrotnym Opis DN 15 32 DN 40, 50 DN 50 100 DN 125 DN 150 DN 200, 250 DH-SMT/SI AHQM
Regulator przepływu (PN 25) AVQ - na powrót i na zasilanie
Arkusz informacyjny Regulator przepływu (PN 25) AVQ - na powrót i na zasilanie Opis AVQ to regulator przepływu, bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator zamyka
Regulator przepływu (PN 25) AVQ - na powrót i na zasilanie
Arkusz informacyjny Regulator przepływu (PN 25) AVQ - na powrót i na zasilanie Opis Jest to regulator przepływu, bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator zamyka
Opis. AVQM Regulator. AVQM połączony z AMV(E) 13, AMV(E) 23 (SL) lub AMV(E) 33 (SL) został zatwierdzony zg. z DIN
Arkusz informacyjny Niezależny od ciśnienia zawór regulacyjny ze zintegrowanym ogranicznikiem przepływu AVQM (PN 25) montaż na rurociągu zasilającym i powrotnym Opis Regulatory są stosowane z siłownikami
Regulator przepływu z zaworem regulacyjnym (PN 16) AVQM - na powrót i na zasilanie
Arkusz informacyjny Regulator przepływu z zaworem regulacyjnym (PN 16) AVQM - na powrót i na zasilanie Opis Kompletne urządzenie składa się z regulatora przepływu bezpośredniego działania z siłownikiem
Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna Opis Jest to regulator różnicy ciśnień i przepływu, bezpośredniego
Regulator przepływu (PN 16) AVQ - na powrót i na zasilanie
Arkusz informacyjny Regulator przepływu (PN 16) AVQ - na powrót i na zasilanie Opis Jest to regulator przepływu, bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator zamyka
Opis. AVQM połączony z AMV(E) 13, AMV(E) 23 (SL) lub AMV(E) 33 (SL) został zatwierdzony zgodnie z normą DIN
Niezależny od ciśnienia zawór regulacyjny z wbudowanym ogranicznikiem przepływu AVQM (PN 16) montaż na rurociągu zasilającym i powrotnym Opis Regulatory są stosowane z siłownikami elektrycznymi firmy Danfoss:
Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna Opis Model AVPQ(4) jest regulatorem różnicy ciśnień i przepływu,
Regulator przepływu (PN 16) AVQ montaż w rurociągu powrotnym i zasilającym
Arkusz informacyjny Regulator przepływu (PN 16) montaż w rurociągu powrotnym i zasilającym Opis jest regulatorem przepływu bezpośredniego działania przeznaczonym głównie do sieci cieplnych. Regulator zamyka
Regulator różnicy ciśnień (PN 25) AVP AVP-F
Arkusz informacyjny Regulator różnicy ciśnień (PN 25) AVP AVP-F - na powrót i zasilanie, nastawa zmienna - na powrót i zasilanie, nastawa stała Opis Jest to regulator różnicy ciśnień, bezpośredniego działania,
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AHQM montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AHQM montaż na rurociągu zasilającym i powrotnym Opis DN 15-32 DN 40, 50 DN 50-100 Regulatory są stosowane z siłownikami
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 5, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym Opis AFQM 6 DN 40, 50 AFQM DN 65 15 AFQM DN 150 50
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 5, 40) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym Opis AFQM 6 DN 40, 50 AFQM DN 65-15 AFQM DN 150-50
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AVQM montaż w rurociągu powrotnym i zasilającym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16) AVQM montaż w rurociągu powrotnym i zasilającym Opis Regulatory są wykorzystywane razem z siłownikami elektrycznymi
Regulator różnicy ciśnień z ograniczeniem przepływu (PN 25) AVPB - nastawa zmienna AVPB-F - stała nastawa
Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 25) AVPB - nastawa zmienna AVPB-F - stała nastawa Opis Jest to regulator różnicy ciśnień z ograniczeniem przepływu, bezpośredniego
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 5, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym Opis AFQM 6 DN 40, 50 AFQM DN 65 15 AFQM DN 150 50
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 5, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym Opis AFQM 6 DN 40, 50 AFQM DN 65 15 AFQM DN 150 50
Regulator różnicy ciśnień (PN 16) AVP montaż w rurociągu zasilającym i powrotnym, regulowana nastawa AVP-F montaż w rurociągu powrotnym, stała nastawa
Arkusz informacyjny Regulator różnicy ciśnień (PN 16) AVP montaż w rurociągu zasilającym i powrotnym, regulowana nastawa AVP-F montaż w rurociągu powrotnym, stała nastawa Opis Regulator składa się z zaworu
Niezależny od ciśnienia zawór regulacyjny ze zintegrowanym ogranicznikiem przepływu AVQM (PN 25) - montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Niezależny od ciśnienia zawór regulacyjny ze zintegrowanym ogranicznikiem przepływu AVQM (PN 25) - montaż na rurociągu zasilającym i powrotnym Opis DN -50 DN 32-50 AVQM to niezależny
Regulator różnicy ciśnień i przepływu (PN 16) AVPQ montaż w rurociągu powrotnym, regulowana nastawa AVPQ-F montaż w rurociągu powrotnym, stała nastawa
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 16) montaż w rurociągu powrotnym, regulowana nastawa -F montaż w rurociągu powrotnym, stała nastawa Opis (-F) jest regulatorem różnicy ciśnień
Regulator różnicy ciśnień i przepływu (PN 16) AVPQ - montaż na rurociągu powrotnym, nastawa regulowana
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 16) AVPQ - montaż na rurociągu powrotnym, nastawa regulowana Opis AVPQ jest regulatorem różnicy ciśnień i przepływu bezpośredniego działania
Regulator różnicy ciśnień z ograniczeniem przepływu (PN 16) AVPB - nastawa zmienna AVPB-F - nastawa stała
Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 16) AVPB - nastawa zmienna AVPB-F - nastawa stała Opis Jest to regulator różnicy ciśnień z ograniczeniem przepływu, bezpośredniego
Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 5, 40) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym Opis AFQM 6 DN 40, 50 AFQM DN 65-15 AFQM DN 150-50
Regulator przepływu (PN 16, 25, 40) AFQ / VFQ 2(1) montaż na rurociągu zasilającym i powrotnym
Arkusz informacyjny Regulator przepływu (PN 16, 5, 40) AFQ / VFQ (1) montaż na rurociągu zasilającym i powrotnym Opis Regulator składa się z zaworu regulacyjnego z nastawnikiem przepływu (dławikiem) i
Arkusz informacyjny. Opis
Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 25) montaż w rurociągu powrotnym, regulowana nastawa -F montaż w rurociągu powrotnym, stała nastawa Opis (-F) jest regulatorem
Regulator różnicy ciśnień i przepływu (PN 16) AVPQ - na powrót, nastawa zmienna AVPQ-F - na powrót, nastawa stała
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 16) AVPQ - na powrót, nastawa zmienna AVPQ-F - na powrót, nastawa stała Opis Jest to regulator różnicy ciśnień i przepływu, bezpośredniego
Karta katalogowa. Opis
Karta katalogowa Regulator różnicy ciśnień z ograniczeniem przepływu (PN 16) AVPB montaż na rurociągu powrotnym, regulowana nastawa AVPB-F montaż na rurociągu powrotnym, nastawa stała Opis Regulator składa
Arkusz informacyjny. Regulator AVPB. Regulator AVPB-F. Opis
Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 16) AVPB montaż w rurociągu powrotnym, regulowana nastawa AVPB-F montaż w rurociągu powrotnym, stała nastawa Opis Regulator składa
Regulator różnicy ciśnień (PN 25) AVP montaż w rurociągu zasilającym i powrotnym, regulowana nastawa
Arkusz informacyjny Regulator różnicy ciśnień (PN 25) AVP montaż w rurociągu zasilającym i powrotnym, regulowana nastawa Opis AVP(-F) jest regulatorem różnicy ciśnień bezpośredniego działania przeznaczonym
Regulator różnicy ciśnień (PN 16) AVP - na powrót lub zasilanie, nastawa zmienna AVP-F - na powrót, nastawa stała
Arkusz informacyjny Regulator różnicy ciśnień (PN 16) AVP - na powrót lub zasilanie, nastawa zmienna AVP-F - na powrót, nastawa stała Opis Jest to regulator różnicy ciśnień, bezpośredniego działania, stosowany
AVPQ 4. DN (mm) k VS (m 3 /h) Króciec 0, ,5 G 1¾ A 003H H G 2 A 003H H G 2½ A 003H H ,
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 25) montaż w rurociągu powrotnym, regulowana nastawa 4 montaż w rurociągu zasilającym, regulowana nastawa Opis 4 (4) jest regulatorem różnicy
Regulator różnicy ciśnień i przepływu (PN 16)
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 16) AVPQ - montaż na rurociągu powrotnym, nastawa regulowana Opis AVPQ jest regulatorem różnicy ciśnień i przepływu bezpośredniego działania
Reduktor ciśnienia (PN 25) AVD - do instalacji wodnych AVDS - do instalacji parowych
Arkusz informacyjny Reduktor ciśnienia (PN 25) - do instalacji wodnych S - do instalacji parowych Opis Dane podstawowe: DN 15-50 k vs 4,0-25 m 3 /h PN 25 Zakres nastawy: 0,2-1,0 bar / 1-5 bar / 3-12 bar
Regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa SAVA (PN 25)
Arkusz informacyjny Regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa SAVA (PN 25) Opis Jest to regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa, bezpośredniego działania, stosowany głównie
Arkusz informacyjny. Opis
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 16, 25, 40) AFPQ / VFQ 2( montaż na rurociągu powrotnym, nastawa zmienna AFPQ 4 / VFQ 2( montaż na rurociągu zasilającym, nastawa zmienna Opis
Regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa SAVA (PN 25)
Arkusz informacyjny Regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa SAVA (PN 25) Opis Regulator normalnie jest w pozycji zamkniętej, otwiera się przy wzroście ciśnienia powyżej wartości nastawionej.
Regulator upustowy różnicy ciśnień AVPA (PN 16 i PN 25)
Arkusz informacyjny Regulator upustowy różnicy ciśnień AVPA (PN 16 i PN 25) Opis Jest to regulator upustowy różnicy ciśnień, bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator
Arkusz informacyjny. Opis
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 25) montaż w rurociągu powrotnym, regulowana nastawa 4 montaż w rurociągu zasilającym, regulowana nastawa Opis 4 (4) jest regulatorem różnicy
Reduktor ciśnienia z funkcją bezpieczeństwa SAVD (PN 25)
Arkusz informacyjny Reduktor ciśnienia z funkcją bezpieczeństwa SAVD (PN 25) Opis Regulator składa się z zaworu, siłownika z dwoma membranami oraz sprężyn(y) regulacji ciśnienia. Regulator zaprojektowany
Arkusz informacyjny. Opis
Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 16, 25, 40) / VFQ 2(1) montaż na rurociągu powrotnym, nastawa zmienna -F / VFQ 2(1) montaż na rurociągu powrotnym, nastawa stała
Arkusz informacyjny. Opis
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 16, 25, 40) AFPQ / VFQ 2( montaż na rurociągu powrotnym, nastawa zmienna AFPQ 4 / VFQ 2( montaż na rurociągu zasilającym, nastawa zmienna Opis
Regulator upustowy ciśnienia AVA (PN 25)
Arkusz informacyjny Regulator upustowy ciśnienia AVA (PN 25) Opis Jest to regulator upustowy ciśnienia, bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator normalnie jest
Regulator upustowy ciśnienia AVA (PN 25)
Arkusz informacyjny Regulator upustowy ciśnienia AVA (PN 25) Opis AVA jest regulatorem upustowym ciśnienia bezpośredniego działania przeznaczonym głównie do sieci cieplnych. Regulator w normalnych warunkach
Arkusz informacyjny. Opis
Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 16, 25, 40) / VFQ 2(1) montaż na rurociągu powrotnym, nastawa zmienna -F / VFQ 2(1) montaż na rurociągu powrotnym, nastawa stała
Reduktor ciśnienia (PN 25) AVD - do instalacji wodnych AVDS - do instalacji parowych
Arkusz informacyjny Reduktor ciśnienia (PN 25) - do instalacji wodnych S - do instalacji parowych Opis Dane techniczne : DN 15-50 k vs 4,0-20 m 3 /h PN 25 Zakres nastawy: 0,2-1,0 bar / 1-5 bar / 3-12 bar
Arkusz informacyjny Regulator różnicy ciśnień (PN 16, 25, 40) AFP(-9) / VFG 2(1) montaż na rurociągu zasilającym i powrotnym, nastawa zmienna
Arkusz informacyjny Regulator różnicy ciśnień (PN 16, 25, 40) AFP(-9) / VFG 2(1) montaż na rurociągu zasilającym i powrotnym, nastawa zmienna Opis Regulator składa się z zaworu regulacyjnego, siłownika
Regulator upustowy różnicy ciśnień AVPA (PN 16 i PN 25)
Arkusz informacyjny Regulator upustowy różnicy ciśnień AVPA (PN 16 i PN 25) Opis AVPA jest regulatorem upustowym różnicy ciśnień bezpośredniego działania przeznaczonym głównie do sieci cieplnych. Regulator
Regulator różnicy ciśnień (PN 16) AVPL montowany na powrocie, z regulacją nastawy
Arkusz informacyjny Regulator różnicy ciśnień (PN 16) AVPL montowany na powrocie, z regulacją nastawy Opis Regulator może być stosowany po stronie pierwotnej węzłów cieplnych domowych, dla mniejszych układów,
(PN 16, 25, 40) AFPQ / VFQ
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 16, 25, 40) AFPQ / VFQ 2(1) montaż na rurociągu powrotnym, z nastawą regulowaną AFPQ 4 / VFQ 2(1) montaż na rurociągu zasilającym, z regulacją
Regulator upustowy ciśnienia AVA (PN 25)
Arkusz informacyjny Regulator upustowy ciśnienia AVA (PN 25) Opis Jest to regulator upustowy ciśnienia, bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator normalnie jest
Regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa SAVA (PN 25)
Arkusz informacyjny Regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa SAVA (PN 25) Opis Jest to regulator nadmiarowy ciśnienia z funkcją bezpieczeństwa, bezpośredniego działania, stosowany głównie
Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna
Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna Opis Jest to regulator różnicy ciśnień i przepływu, bezpośredniego
Regulator przepływu (PN 16, 25, 40) AFQ / VFQ 2(1) montaż na rurociągu zasilającym i powrotnym
Karta katalogowa Regulator przepływu (PN 16, 5, 40) AFQ / VFQ (1) montaż na rurociągu zasilającym i powrotnym Opis Składa się z zaworu regulacyjnego z nastawnym elementem dławiącym i siłownika z jedną
Uupustowy regulator ciśnienia AFA / VFG 2(1) (PN 16, 25, 40)
Arkusz informacyjny Uupustowy regulator ciśnienia AFA / VFG 2() (PN 6, 25, 40) Opis Jest to upustowy regulator ciśnienia bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator
Regulator temperatury do instalacji chłodniczych (NC) (PN 25) AVT / VGU gwint zewnętrzny AVT / VGUF kołnierz
Arkusz informacyjny Regulator temperatury do instalacji chłodniczych (NC) (PN 25) AVT / VGU gwint zewnętrzny AVT / VGUF kołnierz Opis AVT / VGU AVT / VGUF AVT / VGU(F) jest proporcjonalnym regulatorem
Regulator upustowy różnicy ciśnień (PN 16, 25, 40) AFPA / VFG 2(1)
Arkusz informacyjny Regulator upustowy różnicy ciśnień (PN 6, 25, 40) AFPA / VFG 2() Opis ciśnień. Regulator składa się z zaworu regulacyjnego, siłownika z membraną regulacyjną i sprężyny nastawnej różnicy
Zawór 2 drogowy (NC) odciążony hydraulicznie (PN 25) VGU gwint zewnętrzny VGUF kołnierz
Arkusz informacyjny Zawór 2 drogowy (NC) odciążony hydraulicznie (PN 25) VGU gwint zewnętrzny VGUF kołnierz Opis VGU VGUF VGU i VGUF są 2-drogowymi, normalnie zamkniętymi (NC) zaworami odciążonymi hydraulicznie
Regulator temperaturyr (NC) (PN 25) AVT / VGU - gwint zewnętrzny AVT / VGUF - kołnierz
Arkusz informacyjny Regulator temperaturyr (NC) (PN 25) AVT / VGU - gwint zewnętrzny AVT / VGUF - kołnierz Opis TR(TW)700 AVT / VGUF AVT / VGU(F) jest proporcjonalnym regulatorem temperatury bezpośredniego
Regulator różnicy ciśnień (PN 16) AVPL - montowany na powrocie, z regulacją nastawy
Arkusz informacyjny Regulator różnicy ciśnień (PN 16) AVPL - montowany na powrocie, z regulacją nastawy Description Regulator może być stosowany po stronie pierwotnej węzłów cieplnych domowych, dla mniejszych
Regulator temperatury do układów ogrzewania (PN 25) AVT / VG gwint zewnętrzny AVT / VGF kołnierz
Arkusz informacyjny Regulator temperatury do układów ogrzewania (PN 25) AVT / VG gwint zewnętrzny AVT / VGF kołnierz Opis AVT / VG AVT / VGF AVT / VG(F) jest proporcjonalnym regulatorem temperatury bezpośredniego
Reduktory ciśnienia (PN 25) AVD do instalacji wodnych AVDS do instalacji pary wodnej
Arkusz informacyjny Reduktory ciśnienia (PN 25) AVD do instalacji wodnych do instalacji pary wodnej Opis Podstawowe dane reduktora AVD: DN 15-50 k VS 0,4-25 m 3 /h PN 25 Zakres nastawy: 1 5 bar / 3 12
Zawór 2 drogowy (NC) odciążony hydraulicznie (PN 25) VGU - gwint zewnętrzny VGUF - kołnierz
Arkusz informacyjny Zawór 2 drogowy (NC) odciążony hydraulicznie (PN 25) VGU - gwint zewnętrzny VGUF - kołnierz Opis VGU VGUF VGU i VGUF są 2-drogowymi, normalnie zamkniętymi (NC) zaworami odciążonymi
Regulator różnicy ciśnień AFP / VFG 2 (VFG 21)
Regulator różnicy ciśnień AFP / VFG 2 (VFG 21) Zastosowanie AFP / VFG 2 (VFG 21) jest regulatorem różnicy ciśnień bezpośredniego działania, stosowanym głównie do regulacji układów ciepłowniczych. Regulator
AVQMT. Regulator AVQT można łączyć z termosiłownikami AVT lub STM.
Arkusz informacyjny Regulator przepływu i temperatury ze zintegrowanym zaworem regulacyjnym / bez zintegrowanego zaworu regulacyjnego (PN 25) AVQT regulator przepływu i temperatury AVQMT regulator przepływu
Regulator upustowy różnicy ciśnień AVPA (PN 16 i PN 25)
Arkusz informacyjny Regulator upustowy różnicy ciśnień AVPA (PN 16 i PN 25) Opis Jest to regulator upustowy różnicy ciśnień, bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator
Upustowy regulator ciśnienia AFA / VFG 2(1) (PN 16, 25, 40)
Arkusz informacyjny Upustowy regulator ciśnienia AFA / VFG 2(1) (PN 16, 25, 40) Opis Jest to upustowy regulator ciśnienia bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator
Zawory z gniazdem (PN 16) VS 2 Dwudrogowe zawory, gwint zewnętrzny
Arkusz informacyjny Zawory z gniazdem (PN 16) VS 2 Dwudrogowe zawory, gwint zewnętrzny Opis Cechy zaworu: Charakterystyka typu split opracowana dla najbardziej wymagających zastosowań (DN 20 i DN 25) Kilka
Regulator przepływu i temperatury z / bez zintegrowanego zaworu regulacyjnego (PN 25)
Karta katalogowa Regulator przepływu i temperatury z / bez zintegrowanego zaworu regulacyjnego (PN 25) AVQT AVQMT regulator przepływu i temperatury regulator przepływu i temperatury ze zintegrowanym, niezależnym
Regulator różnicy ciśnień, przepływu i temperatury (PN 25) AVPQT montaż w rurociągu powrotnym, regulowana nastawa
Arkusz informacyjny Regulator różnicy ciśnień, przepływu i temperatury (PN 25) AVPQT montaż w rurociągu powrotnym, regulowana nastawa Opis Regulator AVPQT składa się z zaworu regulacyjnego z nastawnym
Regulator różnicy ciśnień, przepływu i temperatury (PN 25) AVPQT - montaż w rurociągu powrotnym, regulowana nastawa
Arkusz informacyjny Regulator różnicy ciśnień, przepływu i temperatury (PN 25) AVPQT - montaż w rurociągu powrotnym, regulowana nastawa Opis Regulator AVPQT składa się z zaworu regulacyjnego z nastawnym
Regulator temperatury (PN 25) AVT / VG - gwint zewnętrzny AVT / VGF - kołnierz
Arkusz informacyjny Regulator temperatury (PN 25) AVT / VG - gwint zewnętrzny AVT / VGF - kołnierz Opis AVT / VG AVT / VG(F) jest proporcjonalnym regulatorem temperatury bezpośredniego działania stosowanym
Reduktor ciśnienia AFD / VFG 2, VFG 21, VFGS 2
Arkusz informacyjny Reduktor ciśnienia AFD / VFG 2, VFG 21, VFGS 2 Zastosowanie AFD / VFG 2 (VFG 21, VFGS 2) jest regulatorem redukcyjnym bezpośredniego działania, stosowanym głównie do regulacji układów
Zawory regulacyjne (PN 16) VRB 2 zawór 2-drogowy z gwintem wewn. i zewn. VRB 3 zawór 3-drogowy z gwintem wewn. i zewn.
Arkusz Informacyjny Zawory regulacyjne (PN 16) VRB 2 zawór 2-drogowy z gwintem wewn. i zewn. VRB 3 zawór 3-drogowy z gwintem wewn. i zewn. Opis Zawory VRB zapewniają wysokiej jakości regulację i oszczędne
Regulator upustowy różnicy ciśnień AFPA / VFG 2 (VFG 21)
Regulator upustowy różnicy ciśnień AFPA / VFG 2 (VFG 21) Zastosowanie AFPA / VFG 2 (VFG 21) jest regulatorem upustowym różnicy ciśnień bezpośredniego działania stosowanym głównie do regulacji układów ciepłowniczych.
Zawory regulacyjne (PN 16) VRB 2 zawór 2-drogowy z gwintem wewn. i zewn. VRB 3 zawór 3-drogowy z gwintem wewn. i zewn.
Arkusz Informacyjny Zawory regulacyjne (PN 16) VRB 2 zawór 2-drogowy z gwintem wewn. i zewn. VRB 3 zawór 3-drogowy z gwintem wewn. i zewn. Opis Połączenia z innymi siłownikami można znaleźć w sekcji Akcesoria.
AVT STM / VG(F) / (AVT)
Arkusz informacyjny Strażnik temperatury STM / VG(F) i bezpiecznik temperatury STLV(PN25) z regulatorem temperatury AVT STM / VG(F) / (AVT) - strażnik temperatury STLV / (AVT) - bezpiecznik temperatury
Zawór 2 drogowy, odciążony hydraulicznie (PN 25) VG - gwint zewnętrzny VGF - kołnierz
Arkusz informacyjny Zawór 2 drogowy, odciążony hydraulicznie (PN 25) VG - gwint zewnętrzny VGF - kołnierz Opis VG i VGF są zaworami 2 drogowymi hydraulicznie odciążonymi współpracującymi z: - napędem termicznym
Regulator temperatury (PN 25) AVT / VGU - gwint zewnętrzny AVT / VGUF - kołnierz
Arkusz informacyjny Regulator temperatury (PN 25) AVT / VGU - gwint zewnętrzny AVT / VGUF - kołnierz Opis AVT / VGU AVT / VGU(F) jest proporcjonalnym regulatorem temperatury bezpośredniego działania stosowanym
Reduktor ciśnienia AFD / VFG 2, VFG 21, VFGS 2
Arkusz informacyjny Reduktor ciśnienia AFD / VFG 2, VFG 21, VFGS 2 Zastosowanie AFD / VFG 2 (VFG 21, VFGS 2) jest regulatorem redukcyjnym bezpośredniego działania, stosowanym głównie do regulacji układów
Zawory z gniazdem (PN 16) VS 2 Dwudrogowe zawory, gwint zewnętrzny
Arkusz informacyjny Zawory z gniazdem (PN 16) VS 2 Dwudrogowe zawory, gwint zewnętrzny Opis Cechy zaworu: Charakterystyka typu split opracowana dla najbardziej wymagających zastosowań (DN 20 i DN 25) Kilka
Regulator temperatury AVTB (PN 16)
Arkusz informacyjny Regulator temperatury AVTB (PN 16) Opis AVTB to regulator temperatury bezpośredniego działania stosowany do regulacji temperatury wody w zbiornikach ciepłej wody, wymiennikach ciepła,
Zawór 2 drogowy (NC), hydraulicznie odciążony (PN 25) VGU - gwint zewnętrzny VGUF - kołnierz
Arkusz informacyjny Zawór 2 drogowy (NC), hydraulicznie odciążony (PN 25) VGU - gwint zewnętrzny VGUF - kołnierz Opis VGU i VGUF (NC) są zaworami hydraulicznie odciążonymi współpracującymi z: - napędem
Zawory regulacyjne (PN 16) VRG 2 zawór 2-drogowy z gwintem wewnętrznym VRG 3 zawór 3-drogowy z gwintem zewnetrznym
Arkusz informacyjny Zawory regulacyjne (PN 16) VRG 2 zawór 2-drogowy z gwintem wewnętrznym VRG 3 zawór 3-drogowy z gwintem zewnetrznym Opis Zawory VRB zapewniają wysokiej jakości regulację i oszczędne
Zawory regulacyjne (PN 6) VL 2 Zawór 2-drogowy, kołnierzowy VL 3 Zawór 3-drogowy, kołnierzowy
Arkusz informacyjny Zawory regulacyjne (PN 6) VL 2 Zawór 2-drogowy, kołnierzowy VL 3 Zawór 3-drogowy, kołnierzowy Opis VL 2 VL 3 Zawory VL 2 i VL 3 zapewniają wysokiej jakości regulację i oszczędne rozwiązanie
Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy
Arkusz Informacyjny Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy Opis VF 2 VF 3 Zawory VF 2 i VF 3 zapewniają wysokiej jakości regulację i oszczędne rozwiązanie
Regulator temperatury AVT ze strażnikiem temperatury STM / VG(F) (PN 25)
Arkusz informacyjny Regulator temperatury AVT ze strażnikiem temperatury STM / VG(F) (PN 25) Opis Regulator zamyka się przy wzroście temperatury. TR(TW)700 STW871 STM / VGF STM/VG(F) i STM/AVT/VG(F) są
Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy
Arkusz Informacyjny Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy Opis VF 2 VF 3 Zawory VF 2 i VF 3 zapewniają wysokiej jakości regulację i oszczędne rozwiązanie
Regulator temperatury AVTB (PN 16)
Arkusz informacyjny Regulator temperatury AVTB (PN 16) Opis AVTB to regulator temperatury bezpośredniego działania stosowany do regulacji temperatury wody w zbiornikach ciepłej wody, wymiennikach ciepła,
Regulator temperatury AVTB (PN 16)
Arkusz Informacyjny Regulator temperatury AVTB (PN 16) Zastosowanie AVTB regulator temperatury mający zastosowanie do regulacji temperatury w wymiennikach pojemnościowych, wymiennikach płytowych, podgrzewaczach
Zawory regulacyjne (PN 16) VRG 2 zawór 2-drogowy z gwintem wewnętrznym VRG 3 zawór 3-drogowy z gwintem zewnetrznym
Arkusz informacyjny Zawory regulacyjne (PN 16) VRG 2 zawór 2-drogowy z gwintem wewnętrznym VRG 3 zawór 3-drogowy z gwintem zewnetrznym Opis Zawory zostały zaprojektowane do współpracy z siłownikami AMV(E)
Regulator temperatury do instalacji pary wodnej (PN 25) AVT / VGS gwint zewnętrzny
Arkusz informacyjny Regulator temperatury do instalacji pary wodnej (PN 25) AVT / VGS gwint zewnętrzny Opis Regulator składa się z zaworu regulacyjnego VGS, termosiłownika i nastawnika temperatury. Termosiłownik
Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy
Arkusz Informacyjny Zawory regulacyjne (PN 16) VF 2 Zawór 2-drogowy, kołnierzowy VF 3 Zawór 3-drogowy, kołnierzowy Opis VF 2 VF 3 Zawory VF 2 i VF 3 zapewniają wysokiej jakości regulację i oszczędne rozwiązanie
Zawór gniazdowy (PN 16) VFM 2 zawór 2-drogowy, z kołnierzem
Arkusz informacyjny Zawór gniazdowy (PN 16) VFM 2 zawór 2-drogowy, z kołnierzem Opis Cechy zaworu: Charakterystyka logarytmiczna Zakres regulacji >100:1 Konstrukcja hydraulicznie odciążona Zawór dla układów
Zawory regulacyjne (PN 6) VL 2 Zawór 2-drogowy, kołnierzowy VL 3 Zawór 3-drogowy, kołnierzowy
Arkusz informacyjny Zawory regulacyjne (PN 6) VL 2 Zawór 2-drogowy, kołnierzowy VL 3 Zawór 3-drogowy, kołnierzowy Opis VL 2 VL 3 Zawory VL 2 i VL 3 zapewniają wysokiej jakości regulację i oszczędne rozwiązanie
2-drogowy zawór (NO) do instalacji pary wodnej, odciążony hydraulicznie (PN 25) VGS gwint zewnętrzny
Arkusz informacyjny 2-drogowy zawór (NO) do instalacji pary wodnej, odciążony hydraulicznie (PN 25) VGS gwint zewnętrzny Opis VGS jest normalnie otwartym (NO) 2-drogowym zaworem odciążonym hydraulicznie
Element termostatyczny RAVV do zaworów dwudrogowych RAV-/8 (PN 10), VMT-/8 (PN 10), VMA (PN 16)
do zaworów dwudrogowych RAV-/8 (PN 10), VMT-/8 (PN 10), VMA (PN 16) Zastosowanie RAVV jest elementem termostatycznym bezpośredniego działania, który może współpracować z korpusami zaworów RAV-/8, VMT-/8
