1 Program Zawór kulowy Filtr Klapy z napędem Dławiki z napędem Rurociągi gazu Czujniki kontrolne ciśnienia Czujniki pomiarowe ciśnienia Zespoły regulacji ciśnienia Zawory elektromagnetyczne Bloki GasMultiBloc Zawory elektromagnetyczne podwójne Systemy kontroli zaworów Automaty palnikowe gazowe Systemy sterowania pracą palników Domowe regulatory gazowe Domestic Gas Controls PL 1 16

2 Spis treści Termiczne urządzenie odcinające...3 Filtr...3 Klapy z napędem...3 Dławiki z napędem...4 Rurociągi gazowe...4 Czujniki kontrolne ciśnienia gazu...5 Czujniki kontrolne ciśnienia powietrza... 6 Czujniki pomiarowe ciśnienia gazu i powietrza...6 Zespoły regulacji ciśnienia...7 Jednostopniowe zawory elektromagnetyczne...9 Dwustopniowe zawory elektromagnetyczne Blok GasMultiBloc Podwójne zawory elektromagnetyczne Systemy kontroli zaworów Automaty palnikowe gazowe Systemy sterowania pracą palników Domowe regulatory gazowe Domestic Gas Controls Gas Appliance Directive [90/396/EEC] Pressure Equipment Directive [97/23/EC] Gas Gaz I, II, III EN 437 Certyfikat CE badań wzoru kontrukcyjnego Wersje na EG na zapytanie Wersje na USA na zapytanie Armatury gazowe: Rodzina gazów 1, 2, 3 i inne czynniki robocze w postaci gazowej Certyfikowany system zarządzania jakością DIN ISO 9001 w połączeniu z DVGW (Niemieckie Stowarzyszenie Instalatorów Gazowych i Wodnych) Zastrzegamy sobie prawo do zmian służących postępowi technicznemu. 2 16

3 KH Zawór kulowy DIN 331 (Rp) DIN 3542 (DN) Wersja z gwintem 5,0 bar [500 kpa] [70 PSI] Wersja z kołnierzem 16,0 bar [1600 kpa] [224 PSI] Solidna budowa z małymi oporami przy pracy Rp 1/4 Rp 3/8 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 TAE Termiczne urządzenie odcinające DVGW VP 301 DIN ,0 bar [500 kpa] [70 PSI] Urządzenie odcinające chroniące instalację gazową w razie pożaru. Temperatura zadziałania C - 5 K Obciążalność termiczna 925 C Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 GF Filtr powietrza i gazu DIN 3386 Wersja z gwintem 4,0 bar [400 kpa] [56 PSI] Wersja z kołnierzem 4,0 bar [400 kpa] [56 PSI] Duża pojemność zbiornika pyłu Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/2 Rp 2 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DMK Klapa z napędem DIN 3394 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Nastawnik bez kontroli pozycji zerowej, dostosowany do siłowników mechanicznych i elektromechanicznych. Dobór średnicy przepustnic dostosowany do konkretnego zastosowania. DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN

4 DML Dławik z napędem DIN 3394 Nastawnik bez kontroli pozycji zerowej, dostosowany do siłowników mechanicznych i elektromechanicznych (dostawa bez silnika). Zlinearyzowana charakterystyka regulacji Większy zakres regulacji dzięki dostosowanemu do konkretnego zastosowania siłownikowi regulacyjnemu i dławikowi głównego przepływu Rp 1 Rp 2 Siłownik DMA Siłownik do klapy z napędem DMK i dławika z napędem DML Czas pracy dla 90 Moment napędowy Sygnał sterujący 30 s, 40 s, 60 s 0,2-20 Nm 4-20 ma 230 VAC Rurociągi gazu Dla przemysłowych technologii produkcyjnych z wykorzystaniem ciepła oraz dla instalacji paleniskowych projektujemy i wykonujemy dostosowane do potrzeb klienta rurociągi gazu z armaturą firmy DUNGS i wyposażeniem innych renomowanych producentów. : 16,0 bar [1600 kpa] [240 PSI] Max. średnica nominalna: DN 200 Rp 1/4 Rp 3/8 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Rp 2 1/2 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN

5 Czujniki kontrolne nadciśnienia dla instalacji paleniskowych GW A4 GW A5 GW A6 EN 1854 Czujniki kontrolne ciśnienia są przeznaczone do włączania, wyłączania i przełączania obwodu elektrycznego w przypadku zmiany wartości rzeczywistej ciśnienia w stosunku do jego wartości zadanej. GW A4/A6 czujnik ciśnienia Compact, G 1/4 GW A2/A5 czujnik ciśnienia Compact dla MB, DMV i złączy kołnierzowych Zakres nastawczy GW A4 0, Zakres nastawczy GW A5/A p max [mbar] Podwójne czujniki kontrolne ciśnienia dla instalacji paleniskowych GW A4/A4 GW A6/A6 EN 1854 Podwójne czujniki kontrolne ciśnienia są przeznaczone do włączania, wyłączania i przełączania obwodu elektrycznego w przypadku zmiany wartości rzeczywistej ciśnienia w stosunku do dwóch nastawionych wartości zadanych. Ograniczniki ciśnienia dla instalacji paleniskowych NB A2 NB A4 ÜB A2 ÜB A4 EN , Ograniczniki ciśnienia są przeznaczone do włączania, wyłączania i przełączania obwodu elektrycznego w przypadku zmiany wartości rzeczywistej ciśnienia w stosunku do jego wartości zadanej. Ogranicznik dolny ciśnienia (NB) przełącza i blokuje przy spadku ciśnienia poniżej dolnej wartości granicznej Ogranicznik górny ciśnienia (ÜB) przełącza i blokuje przy przekroczeniu górnej wartości granicznej...a2 przyłącze kołnierzowe...a4 przyłącze kołnierzowe G1/4 Zakres nastawczy [mbar] p max [mbar] LGW A4/2 GGW A4/2 EN , , Czujniki kontrolne ciśnienia są przeznaczone do włączania, wyłączania i przełączania obwodu elektrycznego w przypadku zmiany wartości rzeczywistej ciśnienia w stosunku do jego wartości zadanej. Czujnik różnicy ciśnienia LGW A4/2 wersja IP65 (powietrze / gaz) Czujnik różnicy ciśnienia GGW A4/2 dla gazu, IP 65 Przyłącze ciśnieniowe G1/4, G 1/8 Zakres nastawczy [mbar] p max [mbar] 5 16

6 Czujniki różnicy ciśnienia dla powietrza, spalin i dymów w instalacjach paleniskowych LGW A1 LGW C3 EN 1854 Czujniki różnicy ciśnienia są przeznaczone do włączania, wyłączania i przełączania obwodu elektrycznego w przypadku zmiany wartości rzeczywistej ciśnienia w stosunku do jego wartości zadanej. LGW...A1/C3 wyregulowane fabrycznie zgodnie z życzeniem klienta 0,2-1,5 0, ,2-1,5 0, ,5-50 LGW...A1 z króčcem przyłączeniowym Ø 4,6 LGW...C3 z króčcem przyłączeniowym Ø 6,1 LGW...A1, nastawny, p max = 100 mbar LGW...C1, nastawny, p max = 50 mbar Czujniki różnicy ciśnienia dla powietrza, spalin i dymów w instalacjach paleniskowych LGW A2 LGW A2P LGW C2 EN 1854 Czujniki różnicy ciśnienia są przeznaczone do włączania, wyłączania i przełączania obwodu elektrycznego w przypadku zmiany wartości rzeczywistej ciśnienia w stosunku do jego wartości zadanej. LGW...A2 z króćcem przyłączeniowym Ø 4,6 LGW A2P dodatkowo z przyciskiem kontrolnym, wersja z gwintem G1/4 / G1/8 LGW...C2 z króćcem przyłączeniowymø 4,6/ Ø 6,0 0,2-1,5 Zestaw klimatyzacyjny; czujnik różnicy ciśnienia powietrza z zestawem montażowym KS...C2 0, , ,4-3 0,3-5 0, ,2-1,5 0,2-3 0,4-3 0,3-5 0, LGW A2/A2P, nastawny, p max = 500 mbar LGW C2, nastawny, p max = 50 mbar Czujnik różnicy ciśnienia do instalacji wentylacyjnych i klimatyzacyjnych. Zestaw montażowy z kątownikiem mocującym, wężem przyłączeniowym, śrubą mocującą, szablonem otworów do wiercenia, złączką węża i przedłużką. Wartość zadana (różnica ciśnień) ustawiana bezpośrednio. Specjalnie przeznaczony do kontrolowania kanałów wentylacyjnych, filtrów, agregatów napędowych i dmuchaw. P max. = 50 mbar Przyłącze ciśnieniowe Ø 4,6 / Ø 6 Zakres nastaw spadku ciśnienia Zakres nastaw wzrostu ciśnienia Czujnik różnicy ciśnienia dla gazu DDS...M Czujnik różnicy ciśnienia DDS dla bezstykowego przetwarzania sygnału ciśnienia na sygnał napięcia. Wyjście stałonapięciowe 0-10 V Liniowa charakterystyka przetwarzania p max 50 mbar (5 kpa) Napięcie zasilające ~(AC) 24V + 10% ~(AC) 24V - 20% o =(DC) 24V ± 20% Przyłącze ciśnieniowe G1/8 Zakres ciśnienia [Pa] 6 16

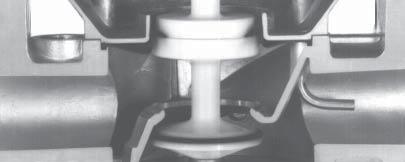

7 Regulator ciśnienia gazu FRS EN 88 Kompensacja ciśnienia wstępnego Przepona bezpieczeństwa Rp 3/8 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/2 Rp 2 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 Regulator ciśnienia zerowego FRN w oparciu o normy DIN 3380, EN 88 Zalecany zakres pracy max. 50 mbar Przepona bezpieczeństwa Wewnętrzne przyłącze impulsowe i przyłącze pomiaru ciśnienia od strony wejściowej Rp 1 1/2 Rp 2 DN 40 DN 50 DN 65 DN 80 DN 100 Zespół regulacji ciśnienia FRNG DIN 3380, EN 88 Regulator ciśnienia zerowego p 1 = 50 mbar Regulator stałego ciśnienia p 1 = 200 mbar Zespół regulacji ciśnienia sterowany sprężonym powietrzem możliwy montaż dławika na obejściu Rp 3/8 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/2 Rp 2 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN

8 BILD Regulator obiegu FRU w oparciu o normy DIN 3380, EN 88 Zalecany zakres pracy max. 150 mbar Przepona bezpieczeństwa, zewnętrzne przyłącze impulsowe Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/2 Rp 2 DN 40 DN 50 DN 65 DN 80 DN 100 Zawór spustowy bezpieczeństwa FRSBV DIN bar [100 kpa] [15 PSI] Ciśnienie zadziałania 20 mbar do 1000 mbar Seryjne wewnętrzne przyłącze impulsowe sygnału ciśnienia zadziałania Rp

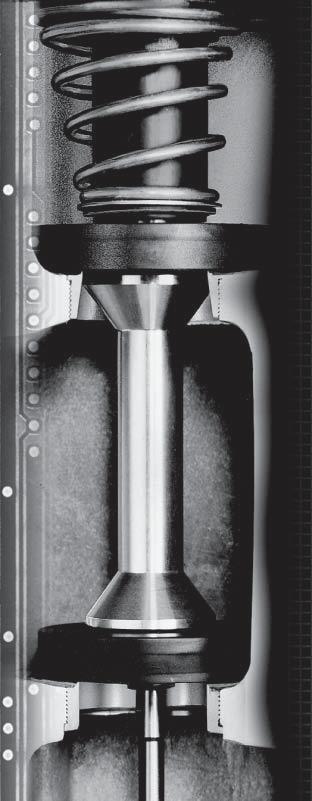

9 Jednostopniowe zawory elektromagnetyczne SV- Jednostopniowy zawór elektromagnetyczny w technice podwójnego gniazda możliwość montażu zestyku końcowego K01/1 D szybko otwierający, dławiący LE DLE wolno otwierający, nastawny wolno otwierający, nastawny, dławiący Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/2 Rp 2 Przekrój SV DLE obudowa 2 filtr sitkowy 3 talerzyk zaworu 4 sprężyna zamykająca 5 kotwa 6 cewka elektromagnetyczna 7 przyłącze elektryczne 8 hamulec hydrauliczny 9 szybki wznios 10 przewód gazu dopływającego do gł. palnika Działanie Elektromagnetyczny zawór bezpieczeństwa DUNGS jest automatycznym zaworem odcinającym napędzanym energią pomocniczą. Napęd elektromagnetyczny otwiera się pokonując sprężynę zamykającą 4. Wznios kotwy 5 może być ograniczony. Hamulec hydrauliczny 8 umożliwia powolne otwieranie. Szybki wznios 9 jest nastawny. 2 1 p 1 p 2 V2 Jeśli doprowadzenie energii pomocniczej (napięcie robocze) zostanie przerwane, to sprężyna zamykająca 4 zamknie zawór w ciągu < 1 s. Położenie zamknięcia zaworu może być kontrolowane przez montowany dodatkowo zestyk końcowy. System modułowy elektromagnetycznego zaworu bezpieczeństwa P 1, max. = 500 mbar FRI Wkładka Czujnik ciśnienia gazu, min. Zawór gazu zapłonowego SV System kontroli zaworów Czujnik ciśnienia montowany na kołnierzu Czujnik ciśnienia gazu, max. Ogranicznik ciśnienia gazu 9 16

10 Jednostopniowe zawory elektromagnetyczne MV /5 200 mbar [20 kpa] [3 PSI] oder D szybko otwierający, dławiący LE DLE wolno otwierający, nastawny wolno otwierający, nastawny, dławiący.../5 możliwość montażu zestyku końcowego K01/1 Rp 1/4 Rp 3/8 Rp 2 1/2 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 Dwustopniowe zawory elektromagnetyczne ZR /5 360 mbar [36 kpa] [5 PSI] D szybko otwierający, dławiący LE wolno otwierający, nastawny DLE wolno otwierający, nastawny, dławiący.../5 możliwość montażu zestyku końcowego K01/1 Rp 3/4 Rp 1 Rp 1 1/2 Rp 2 DN 20 DN 25 DN 40 DN 50 Ręczny, odcinający zawór bezpieczeństwa HSAV /5 Rp 3/4 Rp 1 Rp 1 1/2 Rp 2 HSAV 5 /5 HSAV 15007/5 (Rp 3/4) 1,5 bar [150 kpa] [21 PSI] Elektromagnetyczny zawór bezpieczeństwa, zamknięty w stanie bezprądowym. Odłączenie w razie przerwy w zasilaniu napięciem, brak automatycznego otwierania przy ponownym doprowadzeniu napięcia. Otwarcie możliwe tylko ręcznie przy podłączonym napięciu..../5 możliwość montażu zestyku końcowego K01/1 DN 65 DN 80 DN 100 Zawór elektromagnetyczny ulatniania się gazu LGV /5 Rp 3/4 DN 20 Otwarty w stanie bezprądowym. Szybko zamykający, szybko otwierający..../5 możliwość montażu zestyku końcowego K01/

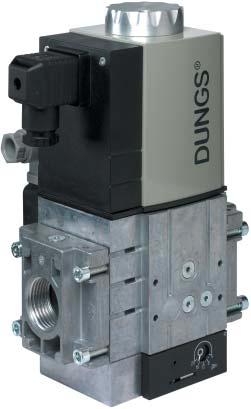

11 Blok GasMultiBloc jednostopniowy MB- C0x EN 88 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp mbar [36 kpa] [5 PSI] Połączenie filtrów, wykonawczych regulatorów ciśnienia i z wewnętrznym przyłączem impulsowym, zaworów i czujników minimalnego ciśnienia w jednym zwartym bloku armatury. Rozdzielenie funkcji zabezpieczających i regulujących. SE wykonawczy regulator ciśnienia SLE wolno otwierający, nastawny VEF zespół gaz-powietrze Przekrój MB-SE 407 C część regulatora ciśnienia 2 sprężyna regulatora 3 kołnierz przyłączeniowy 4 filtr zgrubny i dokładny 5zawór V1 6 sprężyna zamykająca V1 7 obudowa 8 kotwa V1 9 elektromagnes V1 10 płytka drukowana 11 przyłącze elektryczne 12 zawór V2 13 sprężyna zamykająca V2 14 kotwa V2 15 elektromagnes V2 16 obudowa elektromagnesu 17 nastawa: - ciśnienie gazu p Br Schemat rurociągów MB-SE É C01 P 1, max. = 360 mbar , 2, 3, 4, 5 korek zamykający G 1/8 p p Br Działanie Zasada działania zespołu zawór-regulator Zawory V1 i V2 mogą być niezależnie od siebie sterowane sygnałami elektrycznymi. Każdy z zaworów przy otwieraniu kotwy powoduje napięcie własnej sprężyny dociskowej. Jeśli oba zawory są otwarte, to impuls ciśnienia przedostaje się pod przeponę roboczą. Wielkość tego impulsu zmienia się w zależności od zmiennego miejsca dławienia. Za pośrednictwem przepony wykonawczej ciśnienie wyjściowe p Br przeciwstawia się sile sprężyny nastawczej do czasu ustalenia się równowagi sił. Przeciwna strona przepony wykonawczej jest pod działaniem ciśnienia atmosferycznego p amb. Zmiany równowagi sił powodują zmianę przekroju odpływu. Ciśnienie pod przeponą wykonawczą ustala się od nowa. Zespół regulatora dostosowuje swobodny przekrój zaworu do nowego wymaganego objętościowego natężenia przepływu. Funkcja zamykania W przypadku przerwy w zasilaniu napięciem cewek elektromagnesów zaworów V1 i V2 zostają one zamknięte przez sprężyny dociskowe w ciągu < 1 s.

12 Zasada pracy jednostopniowej bloku GasMultiBloc MB- B0x MB- D0x EN 88 MB 055 D01 65 mbar [6,5 kpa] [1 PSI] MB mbar [20 kpa] [3 PSI] MB mbar [6 kpa] [1 PSI] MB mbar [36 kpa] [5 PSI] Połączenie filtrów, regulatorów, zaworów i czujników minimalnego ciśnienia w jednym zwartym bloku armatury D szybko otwierający, nastawny LE wolno otwierający DLE wolno otwierający, nastawny Rp 3/8 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Rp 2 1/2 Zasada pracy dwustopniowej bloku GasMultiBloc MB-ZR B0x EN 88 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 MB mbar [36 kpa] [5 PSI] Połączenie filtrów, regulatorów, zaworów i czujników minimalnego ciśnienia w jednym zwartym bloku armatury ZRD szybko otwierający, nastawny, ZRLE nastawny, 1. i 2. stopień nastawny wolno otwierający, 1. stopień nastawny ZRDLE wolno otwierający, nastawny, 1. i 2. stopień nastawny Pneumatyczna regulacja mieszaniny gaz-powietrze MB-VEF EN mbar [36 kpa] [5 PSI] Regulacja mieszaniny gaz-powietrze z nastawną proporcją 0,75 : : 1 Bezstopniowa i płynna regulacja Wyrównanie ciśnienia w komorze spalania Przesunięcie punktu zerowego (offset) Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Rp 2 1/2 Jednostopniowe podwójne zawory elektromagnetyczne DMV-D Rp 3/8 Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Rp 2 1/2 Podwójny zawór elektromagnetyczny (DMV) stanowi połączenie dwóch zaworów elektromagnetycznych w jednym elemencie armatury. D szybko otwierający, nastawny DLE wolno otwierający, nastawny DN 40 DN 50 DN 65 DN 80 DN 100 DN

13 Podwójny zawór elektromagnetyczny z wykonawczym regulatorem ciśnienia DMV-SE EN 88 Większy zakres ciśnień wyjściowych z tylko jedną sprężyną nastawczą mbar. Wysoka jakość regulacji, możliwa w zależności od zastosowania aż do RG 2,5 (DIN 3380). Regulacja ciśnienia zerowego, ciśnienia stałego. Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Rp 2 1/2 DN 65 DN 80 DN 100 DN 125 Podwójny zawór elektromagnetyczny z pneumatyczną regulacją mieszaniny gaz-powietrze DMV-VEF EN 88 Regulacja mieszaniny gaz-powietrze z nastawną proporcją 0,75 : : 1 Bezstopniowa i płynna regulacja Wyrównanie ciśnienia w komorze spalania Przesunięcie punktu zerowego (offset) Rp 1/2 Rp 3/4 Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Rp 2 1/2 DN 65 DN 80 DN 100 DN 125 Systemy kontroli zaworów VDK 200 A S02 VPS 504 DK 2F seria 2/3 System kontroli zaworów VDK 200 A dla 2 pojedycznych zaworów System kontroli zaworów VPS 504 dla DMV, MB, SV, MV System kontroli zaworów DK 2F na zasadzie ciśnienia normalnego 13 16

14 Automaty palnikowe gazowe z dmuchawą i bez dmuchawy (DGAI...) EN298 CE IP20/40 Automaty palnikowe gazowe typoszeregu DGAI są przeznaczone do zapalania i nadzorowania palników gazowych z dmuchawą lub bez dmuchawy. Są one stosowane między innymi w kotłach wolnostojących i ściennych pracujących pod ciśnieniem atmosferycznym, w promiennikach podczerwieniowych, podgrzewaczach powietrza, palnikach przemysłowych i urządzeniach gazowych wytwarzających dekoracyjne płomienie. Praca przerywana Jonizacja albo nadfiolet Zapłon wewnętrzny / zewnętrzny Odblokowywanie zdalne Zewnętrzna sygnalizacja usterki MPA 16 Mikroprocesorowy automat palnikowy gazowy MPA16 do sterowania, regulacji i nadzorowania pracy gazowych kotłów kondensacyjnych. W zakresie ustalonych wartości granicznych można dostosować czasy i funkcje urządzenia do odpowiedniego zastosowania. EN298 CE IP00 Praca przerywana Jonizacja Wyświetlacz Dmuchawa zasilana napięciem stałym Regulacja ogrzewania Regulacja temperatury wody użytkowej Magistrala ebus MPA-Vision System sterowania pracą palników MPA 22 Sterowany mikroprocesorowo system zarządzania pracą palników MPA 22 do sterowania i nadzorowania pracy palników gazowych i olejowych z dmuchawą. Praca w trybie gazowym może być wykonywana z modulowaniem elektronicznym albo pneumatycznym. Praca w trybie olejowym może być wykonywana na 3 stopniach. DIN EN298 EN230 CE IP40 CERTCO Zaciski IP20 Praca przerywana Jonizacja / nadfiolet Podczerwień / światło Zintegrowany Wyświetlacz system kontroli 1-2 siłowniki Magistrala zaworów VPS ebus MPA-Vision System sterowania palników BCS (Burner Control System) BCS EN298 EN230 CE DIN CERTCO IP40 Zaciski IP20 Praca ciągła Jonizacja / nadfiolet Światło / kontakt Wyświetlacz System BCS stanowi system sterowania pracą palników o strukturze modułowej, służący do nadzorowania palników olejowych, gazowych i dwupaliwowych z elektroniczną regulacją mieszaniny gazu i powietrza. Zintegrowany system kontroli zaworów VPS 3 siłowniki Magistrala CAN BCS - Vision 14 16

15 Nastawnik wielozadaniowy GB D0x Rp 1/2 G 1/2 G 3/4 65 mbar [6,5 kpa] [1 PSI] GB-055 D01 wersja standardowa do instalacji pracujących pod ciśnieniem atmosferycznym z dwoma zaworami i i wykonawczym zespołem regulacji ciśnienia GB-GD 055 D01 regulacja ciśnienia stałego GB-ND 055 D01 regulacja ciśnienia zerowego GB-M 055 D01 praca z modulowaniem elektrycznym GB-WND055D01 regulacja ciśnienia zerowego do 1 : 10 Nastawnik wielozadaniowy BM mbar [10 kpa] [1,5 PSI] BM 762 do pracy w trybie półautomatycznym i automatycznym. Wersja jednolub dwustopniowa, z obciążeniem zapłonowym lub bez. Rp 1/2 G 1/2 G 3/4 Wielofunkcyjne zawory regulacji gazu BM 740 BM 733 M14x1,5 3/8 NPT Rp 1/2 65 mbar [6,5 kpa] [0,95 PSI] BM740 Nastawnik pojedynczego lub wielokrotnego działania z 1, 2 lub 3 zaworami elektromagnetycznymi. 100 mbar [10 kpa] [1 PSI] BM 733 Kombinowany gazowy zawór bezpieczeństwa i regulacji do pracy w trybie półautomatycznym. Regulator oleju BM 30 Pompa ssąca oleju BM 346; BM 347 M 14x1,5 Rp 1/4 NPT BM 30: z pokrętłem ręcznej regulacji oleju. BM 30 B: bez pokrętła, z wyprowadzonym na zewnątrz kołkiem popychacza dla napędu sterowania. BM 30 L: termostatyczny napęd sterowania dla powietrza, zakres 10 C C. BM 30 W: termostatyczny napęd sterowania dla wody, zakres 35 C C. BM346/347: Automatyczny transport oleju ze zbiornika do miejsc zużywania. Pojemność rezerwowa 3 l (BM346) albo 12 l (BM347). Przeznaczony do oleju opałowego EL i kerozyny. Atest DIN i U L

16 Karl Dungs GmbH & Co. KG Siemensstraße 6-10 D Urbach Germany Telefon +49 (0) Telefax +49 (0) Internet
