Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna

Transkrypt

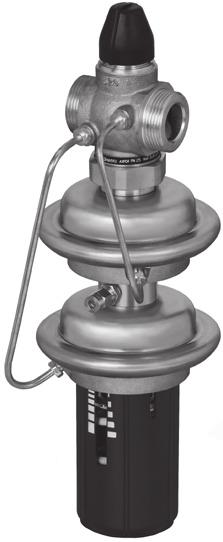

1 Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 25) AVPQ - na powrót, nastawa zmienna AVPQ 4 - na zasilanie, nastawa zmienna Opis Model AVPQ(4) jest regulatorem różnicy ciśnień i przepływu, bezpośredniego działania, stosowanym głównie do regulacji węzłów cieplnych. Regulator zamyka się przy rosnącej różnicy ciśnień lub gdy maksymalny, żądany przepływ jest przekroczony. Regulator składa się z zaworu regulacyjnego ze zmiennym ogranicznikiem przepływu (dławikiem), siłownika z dwiema regulowanymi membranami oraz nastawnika różnicy ciśnień. AVPQ AVPQ 4 Dane podstawowe: DN k VS 0,4 25 m 3 /h Zakres przepływu: 0, m 3 /h PN 25 Zakres nastawy: 0,2 1,0 bar / 0,3 2,0 bara Mierniczy spadek ciśnienia Δp b : 0,2 bara Temperatura: Czynnik: Woda obiegowa / woda z glikolem do 30 %: C Połączenia: - Gwint zewnętrzny (końcówki połączeniowe do spawania, z gwintem zewn. i kołnierzowe) - Kołnierze Zamawianie Przykład: Regulator różnicy ciśnień i przepływu, montaż na powrocie, DN 15; k VS 1,6; PN 25; zakres nastawy 0,2 1,0 bar; t max 150 C; gwint zewnętrzny - 1 regulator AVPQ DN 15 nr kat.: 003H6531 Opcja do wyboru: - 1 rurka impulsowa zestaw AV, R 1 8 nr kat.: 003H końcówki połączeniowe do spawania nr kat.: 003H6908 Dostarczony regulator będzie całkowicie zmontowany, łącznie z rurkami impulsowymi pomiędzy zaworem i siłownikiem. Zewnętrzna rurka impulsowa (AV) musi być zamówiona oddzielnie. Regulator AVPQ (na powrót) Rysunek DN (mm) k VS (m 3 /h) Króciec Δp zakres nastawy (bar) Nr kat. Δp zakres nastawy (bar) Nr kat. 0,4 003H H6920 1,0 003H H ,6 G ¾ A 003H H6539 2,5 Gwint 003H H6540 4,0 zewnętrzny 003H H6541 walcowy, 20 6,3 zg. G 1 A 003H H ,0 z ISO 228/1 G 1¼ A 0,2-1,0 003H6535 0,3-2,0 003H ,5 G 1¾ A 003H H G 2 A 003H H G 2½ A 003H H ,5 003H H Kołnierze PN 25, zgodny z EN H H H H6568 DEN-SMT/SI VD.CC.X4.49 Danfoss 04/2012 1

2 Zamawianie (ciąg dalszy) Regulator AVPQ 4 (na zasilanie) Rysunek DN (mm) 15 k VS (m 3 /h) 0,4 Króciec Δp zakres nastawy (bar) Nr kat. 003H6922 Δp zakres nastawy (bar) Nr kat. 003H6924 1,0 003H H6925 1,6 G ¾ A 003H H6555 2,5 Gwint 003H H6556 zewn. 4,0 walcowy, 003H H ,3 zg. G 1 A 003H H6558 z ISO 25 8,0 228/1 G 1¼ A 0,2-1,0 003H6551 0,3-2,0 003H ,5 G 1¾ A 003H H G 2 A 003H H G 2½ A 003H H ,5 003H H Kołnierze PN 25, zg. z EN H H H H6574 Akcesoria Rysunek Oznaczenie elementu DN Połączenie Nr kat. Końcówki do spawania Końcówki z gwintem zewnętrznym Końcówki kołnierzowe H H H H H H R ½ 003H R ¾ 003H Stożkowy gwint zewnętrzny zg. R 1 003H z EN R 1¼ 003H R 1½ 065F R 2 065F H Kołnierze PN 25 zg. z EN H H6917 Zestaw rurki impulsowej AV Opis: - 1x rurka miedziana Ø mm - 1x złączka zaciskowa do rurki impulsowej Ø6 1 mm R 1 8 R 3 8 R ½ 003H H H szt. złączek zaciskowych do rurek impulsowych, Ø6 1 mm R H szt. złączek zaciskowych do rurek impulsowych, Ø6 1 mm R H szt. złączek zaciskowych do rurek impulsowych, Ø6 1 mm R ½ 003H szt. złączek zaciskowych do połączenia rurki impulsowej z siłownikiem Ø6 1 mm G H6931 Zawór odcinający Ø6 mm Złączka zaciskowa składa się z nypla, pierścienia zaciskowego oraz nakrętki. 003H VD.CC.X4.49 Danfoss 04/2012 DEN-SMT/SI

3 Zamawianie (ciąg dalszy) Części zapasowe Rysunek Oznaczenie elementu DN k VS (m 3 /h) Nr kat. 0,4 003H6861 1,0 003H ,6 003H6863 Wkład zaworu 2,5 003H6864 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / 20 / H6868 Rysunek Oznaczenie elementu Δp zakres nastawy (bar) Nr kat. AVPQ AVPQ 4 Siłownik z nastawnikiem różnicy ciśnień 0,2-1,0 003H H6838 0,3-2,0 003H H6851 Dane Techniczne Zawór Średnica nominalna DN k VS value 0,4 1,0 1,6 2,5 4,0 6,3 8,0 12,5 16 / 20 4) 20 / 25 4) Q min przy P b 0,2 bara 0,015 0,02 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8 Zakres m 3 /h Q przepływu nom przy P b 0,2 bara 0,18 0,4 0,86 1,4 2,2 3,0 3,5 8, ) Q max przy P b 0,2 bara - - 0,9 1,6 2,4 3,5 4, Współczynnik kawitacji z 3) 0,6 Ciśnienie nominalne PN 25 Max. różnica ciśnień bar Czynnik Woda obiegowa/woda z glikolem do 30% ph czynnika Min. 7, max. 10 Temperatura czynnika C zawór Gwint zewnętrzny Gwint zewnętrzny i kołnierz Połączenia Do spawania i kołnierz Do spawania końcówki Gwint zewnętrzny - Materiał gwint Czerwony brąz CuSn5ZnPb (Rg5) Żeliwo sferoidalne Korpus zaworu EN-GJS LT kołnierz - (GGG 40,3) Gniazdo zaworu Stal nierdzewna, nr Grzybek zaworu Mosiądz odporny na odcynkowanie CuZn36Pb2As Uszczelnienie EPDM p b różnica ciśnień na ograniczniku przepływu; różnica ciśnień na regulatorze p AVPQ(4) > 0,5 bara 2) Maks. natężenie przepływu zależy od różnicy ciśnień na regulatorze 3) k v /k VS 0,5 dla DN 25 i większych 4) dla DN 25 i większych Siłownik Typ AVPQ AVPQ 4 Powierzchnia robocza cm 2 54 Ciśnienie nominalne PN 25 Mierniczy spadek ciśnienia na ograniczniku przepływu, Δpb bara 0,2 Zakres nastawy różnicy ciśnień i kolory 0,2-1,0 0,3-2,0 0,2-1,0 0,3-2,0 bara sprężyn żółty czerwony żółty czerwony Materiał Obudowa Górna obudowa membrany Stal nierdzewna, nr Dolna obudowa membrany Mosiądz odporny na odcynkowanie CuZn36Pb2As Membrana EPDM Rurka impulsowa Rurka miedziana Ø6 1 mm DEN-SMT/SI VD.CC.X4.49 Danfoss 04/2012 3

4 Przykłady zastosowania - Montaż na powrocie Podłączenie bezpośrednie instalacji c.o. Podłączenie pośrednie, węzeł wymiennikowy c.o. - Montaż na zasilaniu Podłączenie bezpośrednie instalacji c.o. Podłączenie pośrednie, węzeł wymiennikowy c.o. Pozycje montażu Do temperatury czynnika równej 100 C regulatory mogą być montowane w dowolnej pozycji. Dla temperatur wyższych od 100 C regulatory mogą być montowane jedynie na rurociągach poziomych, z siłownikiem ciśnieniowym skierowanym w dół. Zależność ciśnienia od temperatury Obszar roboczy EN-GJS LT (GGG 40,3) PN 25 CuSn5ZnPb (Rg5) PN 25 Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z EN oraz EN ). 4 VD.CC.X4.49 Danfoss 04/2012 DEN-SMT/SI

5 Wykres przepływu Wykres doboru i nastawy Przybliżone wielkości przepływu odpowiadające poszczególnym nastawom. DN 40 k VS 16, 20 DN 50 k VS 20, 25 Przepływ DN 25 k VS 8,0 DN 20 k VS 6,3 DN 15 k VS 4,0 DN 15 k VS 2,5 DN 15 k VS 1,6 DN 32 k VS 12,5 Przepływ Przepływ jest nastawiany na dławiku poprzez obrót śruby zgodnie z ruchem wskazówek zegara. Obroty 1 = 360 º Uwaga: Regulatory DN 40 i DN 50 do nastawy 9 mają taką samą charakterystykę przepływu. Przepływ czynnika przy różnicy ciśnień na dławiku 0,2 bar (20kPa) i na regulatorze od 0,5 bar (50 kpa) do 12 bar (1200 kpa). DEN-SMT/SI VD.CC.X4.49 Danfoss 04/2012 5

6 Dobór - Podłączenie bezpośrednie instalacji c.o. Przykład 1 Zawór z napędem (M) w węźle zmieszania pompowego wymaga różnicy ciśnień 0,3 bar (30 kpa) i przepływu ograniczonego do 1900 l/h. Dane: Q max p min * p obiegu = 1,9 m 3 /h (1900 l/h) = 0,9 bar (90 kpa) = 0,1 bar (10 kpa) p zaw. z napędem = 0,3 bar (30 kpa) wymagane p na dławiku = 0,2 bar (20 kpa) * Uwaga: p obiegu pokryte jest przez wysokość podnoszenia pompy obiegowej i nie jest uwzględniane przy doborze regulatora AVPQ(4). Nastawa różnicy ciśnień wynosi: p nastaw = p zaw. z napędem p nastaw = 0,3 bar (30 kpa) Całkowita strata ciśnienia na regulatorze wynosi: p AVPQ = p min p zaw. z napędem = 0,9 0,3 p AVPQ = 0,6 bar (60 kpa) Spadek ciśnienia w rurociągach i na innych elementach instalacji zostały pominięte. Wartość k v możemy obliczyć ze wzoru: Q k max v pavpq pna dławiku k v = 3,0 m 3 /h 1,9 0,6 0,2 Rozwiązanie: Dobrano AVPQ(4) DN 15 o wartości k vs 4,0 m 3 /h, nastawie różnicy ciśnień 0,2-1,0 bar i zakresie przepływu 0,07-2,4 m 3 /h. obiegu na dławiku zaw. z napędem obiegu na dławiku zaw. z napędem 6 VD.CC.X4.49 Danfoss 04/2012 DEN-SMT/SI

7 Dobór (ciąg dalszy) - Węzeł wymiennikowy c.o. Przykład 2 Zawór regulacyjny z napędem (M) w węźle wymiennikowym wymaga różnicy ciśnienia 0,3 bar (30 kpa) i przepływu maksymalnie 1150 l/h. Dane: Q max p min p wymiennika = 1,15 m 3 /h (1150 l/h) = 1,0 bar (100 kpa) = 0,05 bar (5 kpa) p zaw. z napędem = 0,3 bar (30 kpa) wymagane p na dławiku = 0,2 bar (20 kpa) Nastawa różnicy ciśnień wynosi: p nastawy = p wymiennika + p zaw. z napędem p nastawy = 0,05 + 0,3 p nastawy = 0,35 bar (35 kpa) Nie uwzględniono strat ciśnienia w rurociągach i na innych elementach instalacji. Wartość k v możemy obliczyć ze wzoru: Q k max v pavpq p na dławiku k v = 1,7 m 3 /h 1,15 0,65 0,2 Rozwiązanie: Dobrano AVPQ(4) DN 15 o wartości k vs 2,5 m 3 /h, zakresie nastaw różnicy ciśnień 0,2-1,0 bar i przepływu 0,07-1,6 m 3 /h. Całkowita strata ciśnienia na regulatorze wynosi: p AVPQ = p min p wymiennika p zaw. z napędem p AVPQ = 1,0 0,05 0,3 p AVPQ = 0,65 bar (65 kpa) wymiennika na dławiku zaw. z napędem wymiennika na dławiku zaw. z napędem DEN-SMT/SI VD.CC.X4.49 Danfoss 04/2012 7

8 Budowa 1. Obudowa 2. Nastawnik przepływu (dławik) 3. Korpus zaworu 4. Wkład zaworu 5. Grzybek zaworu hydraulicznie odciążony 6. Trzpień zaworu 7. Kanał impulsu ciśnienia 8. Membrana regulacji przepływu 9. Membrana regulacji różnicy ciśnień 10. Sprężyna regulacji różnicy ciśnień 11. Nastawnik róźnicy ciśnień, przstosowany do zaplombowania 12. Nastawnik różnicy ciśnień, przystosowany do zaplombowania 13. Nakrętka łącząca 14. Złączki zaciskowe do rurki impulsowej 15. Górna obudowa membrany 16. Dolna obudowa membrany 17. Rurka impulsowa 18. Zabezpieczenie nadmiarowociśnieniowe AVPQ (0,2 1,0 bar) na powrót AVPQ (0,3 2,0 bar) na powrót AVPQ 4 na zasilanie 8 VD.CC.X4.49 Danfoss 04/2012 DEN-SMT/SI

9 Działanie W wyniku przepływu przez regulowany ogranicznik przepływu (dławik) następuje spadek ciśnienia. Ciśnienia z przed i z za dławika zostają przeniesione przez rurki impulsowe i/lub kanał impulsu ciśnienia w trzpieniu do komór napędu oddziałując na membranę. Spadek ciśnienia na dławiku jest regulowany i ograniczany przez sprężynę regulacji przepływu. Ciśnienia panujące w rurociągu zasilającym i powrotnym są przenoszone poprzez rurki impulsowe do komór siłownika oddziałując na membranę. Zawór zamyka się przy rosnącej różnicy ciśnień i otwiera, gdy ta różnica maleje tak, aby utrzymać stałą różnicę ciśnień w układzie. Membrana siłownika ciśnieniowego posiada zabezpieczenie nadmiarowo-ciśnieniowe, chroniące ją przed zbyt dużą różnicą ciśnień. Nastawa Nastawa przepływu Nastawę przepływu wykonuje się na dławiku. Może ona być wykonana w sposób przybliżony, przy wykorzystaniu wykresu regulacji przepływu (zobacz stosowną instrukcję) i/lub dokładniej, przy użyciu ciepłomierza. Nastawa różnicy ciśnień Nastawę różnicy ciśnień na sprężynie regulacji różnicy ciśnień wykonuje się w sposób przybliżony, korzystając z wykresu regulacji różnicy ciśnień (zobacz stosowną instrukcję) i/lub dokładniej, przy wykorzystaniu wskazań manometrów. Nastawianie Skala wartości nastawy odniesiona do wartości różnicy ciśnień. Podane wartości są przybliżone. l ll lll llll lllll 0,2 0,4 0,6 0,8 1,0 bar kpa l ll lll llll lllll 0,3 0,73 1,16 1,58 2,0 bar kpa DEN-SMT/SI VD.CC.X4.49 Danfoss 04/2012 9

10 Wymiary L1 L H2 H2 H3 H1 Ø135 Ø135 AVPQ ( p = 0,3-2,0 bar) DN L AVPQ AVPQ DN DN p = 0,3-2,0 bar p = 0,3-2,0 bar L H mm H H H Masa (gwint) 3,2 3,2 3,4 5,9 6,0 6,7 kg Masa (kołnierz) ,4 12,0 14,0 Uwaga: Pozostałe wymiary kołnierzy patrz tabele z końcówkami. L1 L H2 H2 H1 H3 Ø135 Ø135 AVPQ ( p = 0,2-1,0 bar) DN L AVPQ AVPQ DN DN p = 0,2-1,0 bar p = 0,2-1,0 bar L H mm H H H Masa (gwint) 3,2 3,2 3,4 5,9 6,0 6,7 kg Masa (kołnierz) ,4 12,0 14,0 Uwaga: Pozostałe wymiary kołnierzy patrz tabele z końcówkami. 10 VD.CC.X4.49 Danfoss 04/2012 DEN-SMT/SI

11 Wymiary (ciąg dalszy) L1 L H3 H2 H2 H1 Ø135 Ø135 AVPQ 4 DN L AVPQ 4 AVPQ 4 DN DN L H mm H H H Masa (gwint) 5,4 5,4 5,6 8,1 8,2 8,9 kg Masa (kołnierz) ,5 14,1 16,2 Uwaga: Pozostałe wymiary kołnierzy patrz tabele z końcówkami. DN SW 32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A) 70 (G 2A) 82 (G 2½A) d R ½ ¾ 1 1 ¼ 1 ½ 2 L1 2) L2 mm L k d n Stożkowy gwint zewnętrzny zgodny z EN ) Kołnierze PN 25, zg. z EN Końcówki zaciskowe R 1 8 / R 3 8 / R mm (R 1 8) 37 mm (R 3 8) 43 mm (R 1 2) DEN-SMT/SI VD.CC.X4.49 Danfoss 04/

12 12 VD.CC.X4.49 Produced by Danfoss A/S 04/2012
