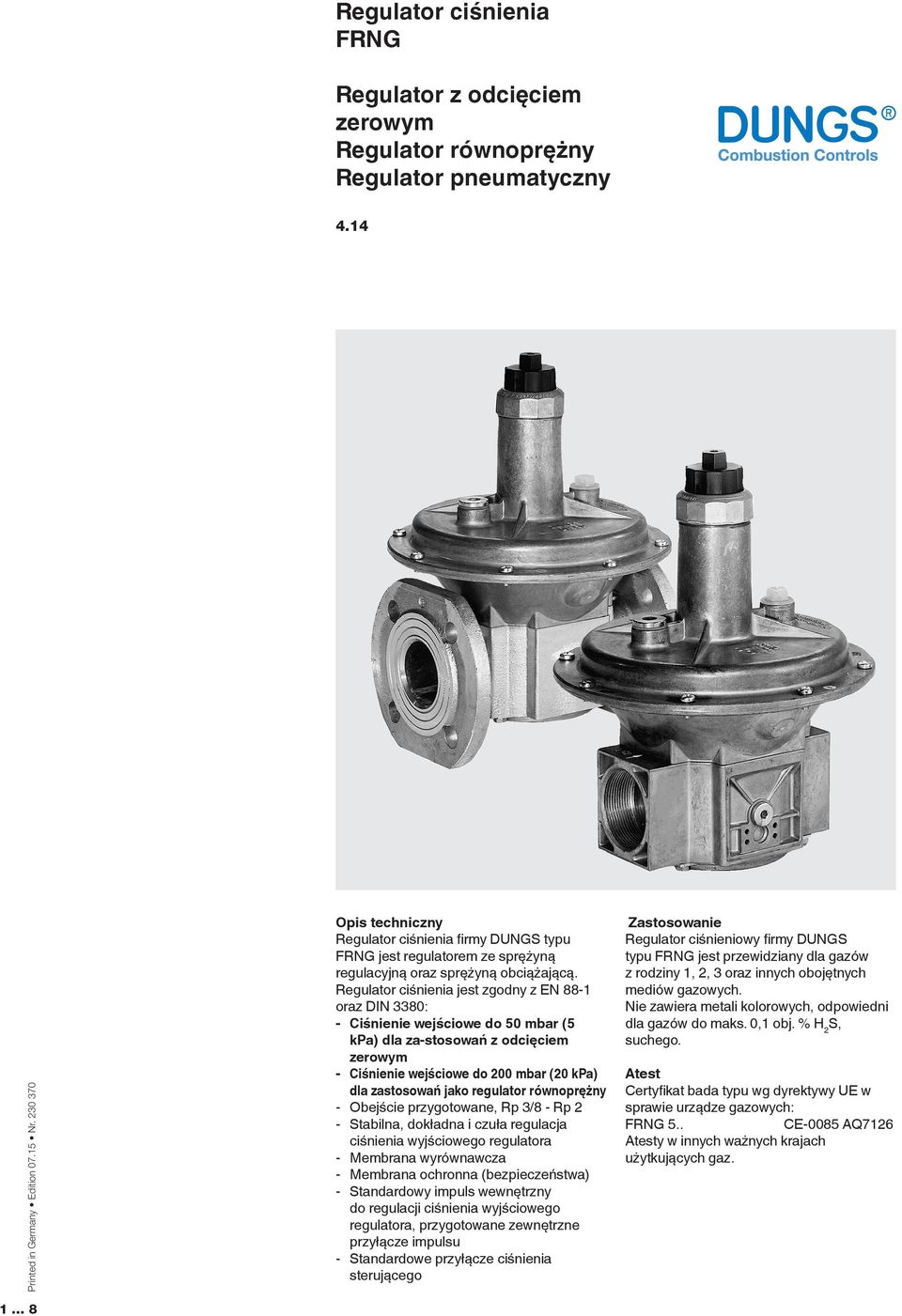

1 Regulator ciśnienia FRNG Regulator z odcięciem zerowym Regulator równoprężny Regulator pneumatyczny 4.14 Printed in Germany Edition Nr Opis techniczny Regulator ciśnienia firmy DUNGS typu FRNG jest regulatorem ze sprężyną regulacyjną oraz sprężyną obciążającą. Regulator ciśnienia jest zgodny z EN 88-1 oraz DIN 80: - Ciśnienie wejściowe do 50 mbar (5 kpa) dla za-stosowań z odcięciem zerowym - Ciśnienie wejściowe do 00 mbar (0 kpa) dla zastosowań jako regulator równoprężny - Obejście przygotowane, Rp /8 - Rp - Stabilna, dokładna i czuła regulacja ciśnienia wyjściowego regulatora - embrana wyrównawcza - embrana ochronna (bezpieczeństwa) - Standardowy impuls wewnętrzny do regulacji ciśnienia wyjściowego regulatora, przygotowane zewnętrzne przyłącze impulsu - Standardowe przyłącze ciśnienia sterującego Zastosowanie Regulator ciśnieniowy firmy DUNGS typu FRNG jest przewidziany dla gazów z rodziny 1,, oraz innych obojętnych mediów gazowych. Nie zawiera metali kolorowych, odpowiedni dla gazów do 0,1 obj. % H S, suchego. Atest Certyfikat bada typu wg dyrektywy UE w sprawie urządze gazowych: FRNG 5.. CE-0085 AQ716 Atesty w innych ważnych krajach użytkujących gaz. 1 8

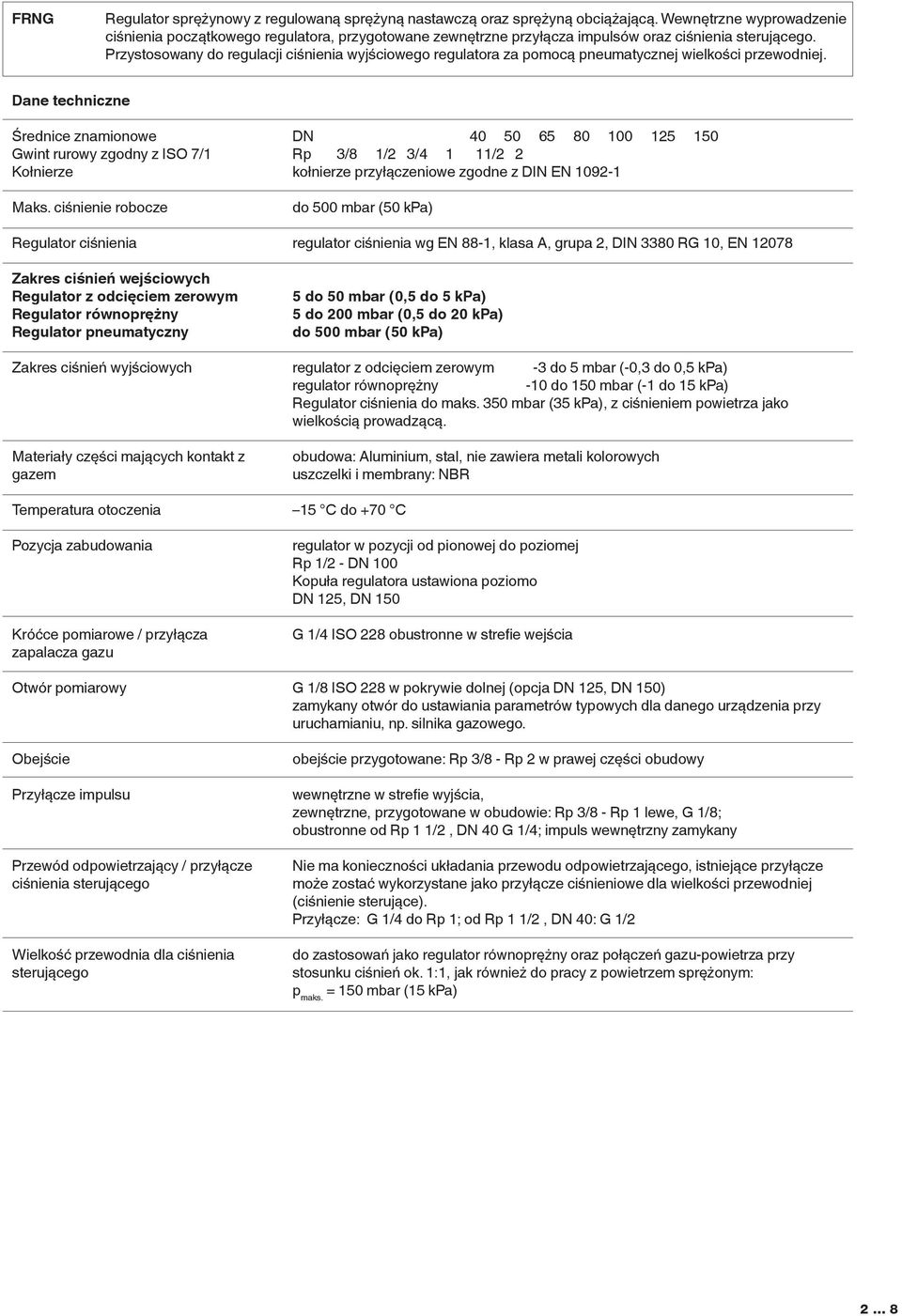

2 FRNG Regulator sprężynowy z regulowaną sprężyną nastawczą oraz sprężyną obciążającą. Wewnętrzne wyprowadzenie ciśnienia początkowego regulatora, przygotowane zewnętrzne przyłącza impulsów oraz ciśnienia sterującego. Przystosowany do regulacji ciśnienia wyjściowego regulatora za pomocą pneumatycznej wielkości przewodniej. Dane techniczne Średnice znamionowe Gwint rurowy zgodny z ISO 7/1 Kołnierze aks. ciśnienie robocze Regulator ciśnienia Zakres ciśnień wejściowych Regulator z odcięciem zerowym Regulator równoprężny Regulator pneumatyczny Zakres ciśnień wyjściowych ateriały części mających kontakt z gazem Temperatura otoczenia Pozycja zabudowania Króćce pomiarowe / przyłącza zapalacza gazu Otwór pomiarowy Obejście Przyłącze impulsu Przewód odpowietrzający / przyłącze ciśnienia sterującego Wielkość przewodnia dla ciśnienia sterującego DN Rp /8 1/ /4 1 11/ kołnierze przyłączeniowe zgodne z DIN EN do mbar (50 kpa) regulator ciśnienia wg EN 88-1, klasa A, grupa, DIN 80 RG 10, EN do 50 mbar (0,5 do 5 kpa) 5 do 00 mbar (0,5 do 0 kpa) do mbar (50 kpa) regulator z odcięciem zerowym - do 5 mbar (-0, do 0,5 kpa) regulator równoprężny -10 do 150 mbar (-1 do 15 kpa) Regulator ciśnienia do 50 mbar (5 kpa), z ciśnieniem powietrza jako wielkością prowadzącą. obudowa: Aluminium, stal, nie zawiera metali kolorowych uszczelki i membrany: NBR 15 C do +70 C regulator w pozycji od pionowej do poziomej Rp 1/ - DN 100 Kopuła regulatora ustawiona poziomo DN 15, DN 150 ISO 8 obustronne w strefie wejścia G 1/8 ISO 8 w pokrywie dolnej (opcja DN 15, DN 150) zamykany otwór do ustawiania parametrów typowych dla danego urządzenia przy uruchamianiu, np. silnika gazowego. obejście przygotowane: Rp /8 - Rp w prawej części obudowy wewnętrzne w strefie wyjścia, zewnętrzne, przygotowane w obudowie: Rp /8 - Rp 1 lewe, G 1/8; obustronne od Rp 1 1/, DN 40 ; impuls wewnętrzny zamykany Nie ma konieczności układania przewodu odpowietrzającego, istniejące przyłącze może zostać wykorzystane jako przyłącze ciśnieniowe dla wielkości przewodniej (ciśnienie sterujące). Przyłącze: do Rp 1; od Rp 1 1/, DN 40: do zastosowań jako regulator równoprężny oraz połączeń gazu-powietrza przy stosunku ciśnień ok. 1:1, jak również do pracy z powietrzem sprężonym: p = 150 mbar (15 kpa) 8

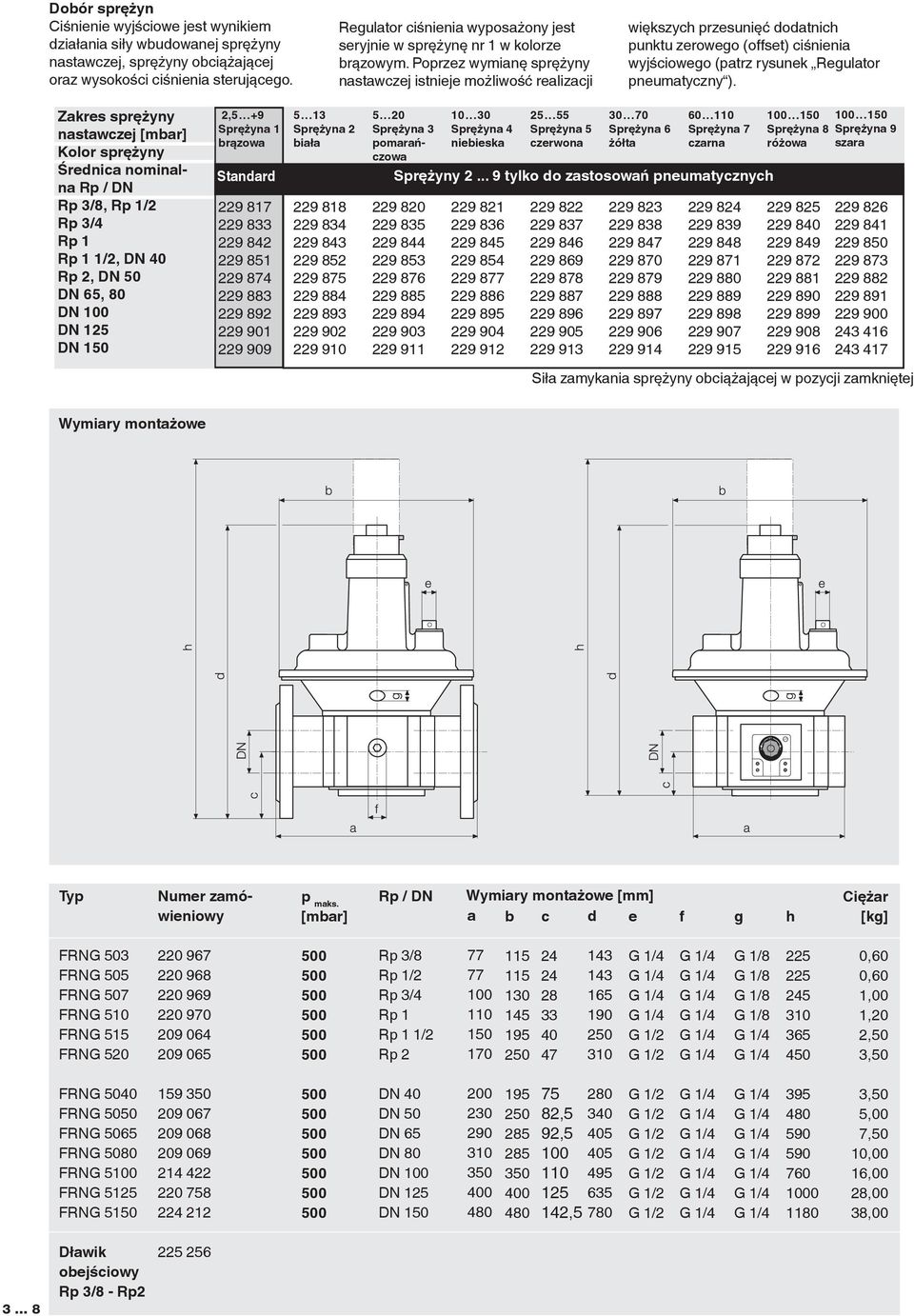

3 Dobór sprężyn Ciśnienie wyjściowe jest wynikiem działania siły wbudowanej sprężyny nastawczej, sprężyny obciążającej oraz wysokości ciśnienia sterującego. Regulator ciśnienia wyposażony jest seryjnie w sprężynę nr 1 w kolorze brązowym. Poprzez wymianę sprężyny nastawczej istnieje możliwość realizacji większych przesunięć dodatnich punktu zerowego (offset) ciśnienia wyjściowego (patrz rysunek Regulator pneumatyczny ). Zakres sprężyny nastawczej Kolor sprężyny Średnica nominalna Rp / DN Rp /8, Rp 1/ Rp /4 Rp 1 Rp 1 1/, DN 40 Rp, DN 50 DN 65, 80 DN 100 DN 15 DN 150,5 +9 Sprężyna 1 brązowa Standard Sprężyna biała Sprężyna pomarańczowa Sprężyna 4 niebieska Sprężyna 5 czerwona Sprężyna 6 żółta Sprężyna 7 czarna Sprężyny... 9 tylko do zastosowań pneumatycznych Sprężyna 8 Sprężyna 9 różowa szara Siła zamykania sprężyny obciążającej w pozycji zamkniętej Wymiary montażowe Typ Numer zamówieniowy p Rp / DN Wymiary montażowe [mm] a b c d e f g h Ciężar [kg] FRNG 50 FRNG 505 FRNG 507 FRNG 510 FRNG 515 FRNG Rp /8 Rp 1/ Rp /4 Rp 1 Rp 1 1/ Rp G 1/8 G 1/8 G 1/8 G 1/ ,60 0,60 1,00 1,0,50,50 FRNG 5040 FRNG 5050 FRNG 5065 FRNG 5080 FRNG 5100 FRNG 515 FRNG DN 40 DN 50 DN 65 DN 80 DN 100 DN 15 DN ,5 40 9, , ,50 5,00 7,50 10,00 16,00 8,00 8,00 8 Dławik obejściowy Rp /8 - R 5 56

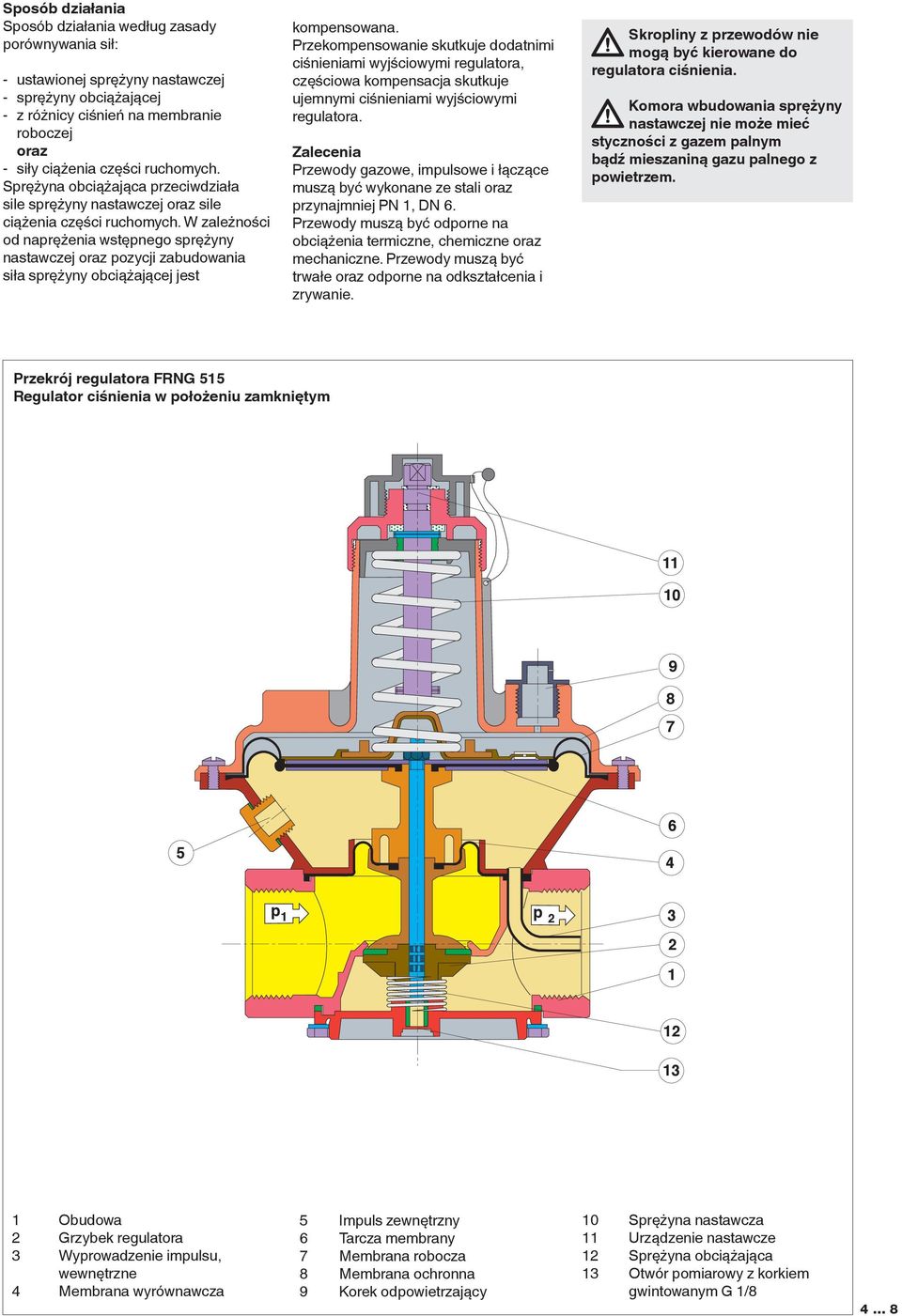

4 Sposób działania Sposób działania według zasady porównywania sił: - ustawionej sprężyny nastawczej - sprężyny obciążającej - z różnicy ciśnień na membranie roboczej oraz - siły ciążenia części ruchomych. Sprężyna obciążająca przeciwdziała sile sprężyny nastawczej oraz sile ciążenia części ruchomych. W zależności od naprężenia wstępnego sprężyny nastawczej oraz pozycji zabudowania siła sprężyny obciążającej jest kompensowana. Przekompensowanie skutkuje dodatnimi ciśnieniami wyjściowymi regulatora, częściowa kompensacja skutkuje ujemnymi ciśnieniami wyjściowymi regulatora. Zalecenia Przewody gazowe, impulsowe i łączące muszą być wykonane ze stali oraz przynajmniej PN 1, DN 6. Przewody muszą być odporne na obciążenia termiczne, chemiczne oraz mechaniczne. Przewody muszą być trwałe oraz odporne na odkształcenia i zrywanie. Skropliny z przewodów nie mogą być kierowane do regulatora ciśnienia. Komora wbudowania sprężyny nastawczej nie może mieć styczności z gazem palnym bądź mieszaniną gazu palnego z powietrzem. Przekrój regulatora FRNG 515 Regulator ciśnienia w położeniu zamkniętym p 1 p Obudowa Grzybek regulatora Wyprowadzenie impulsu, wewnętrzne 4 embrana wyrównawcza 5 zewnętrzny 6 Tarcza membrany 7 embrana robocza 8 embrana ochronna 9 Korek odpowietrzający 10 Sprężyna nastawcza 11 Urządzenie nastawcze 1 Sprężyna obciążająca 1 Otwór pomiarowy z korkiem gwintowanym G 1/8 4 8

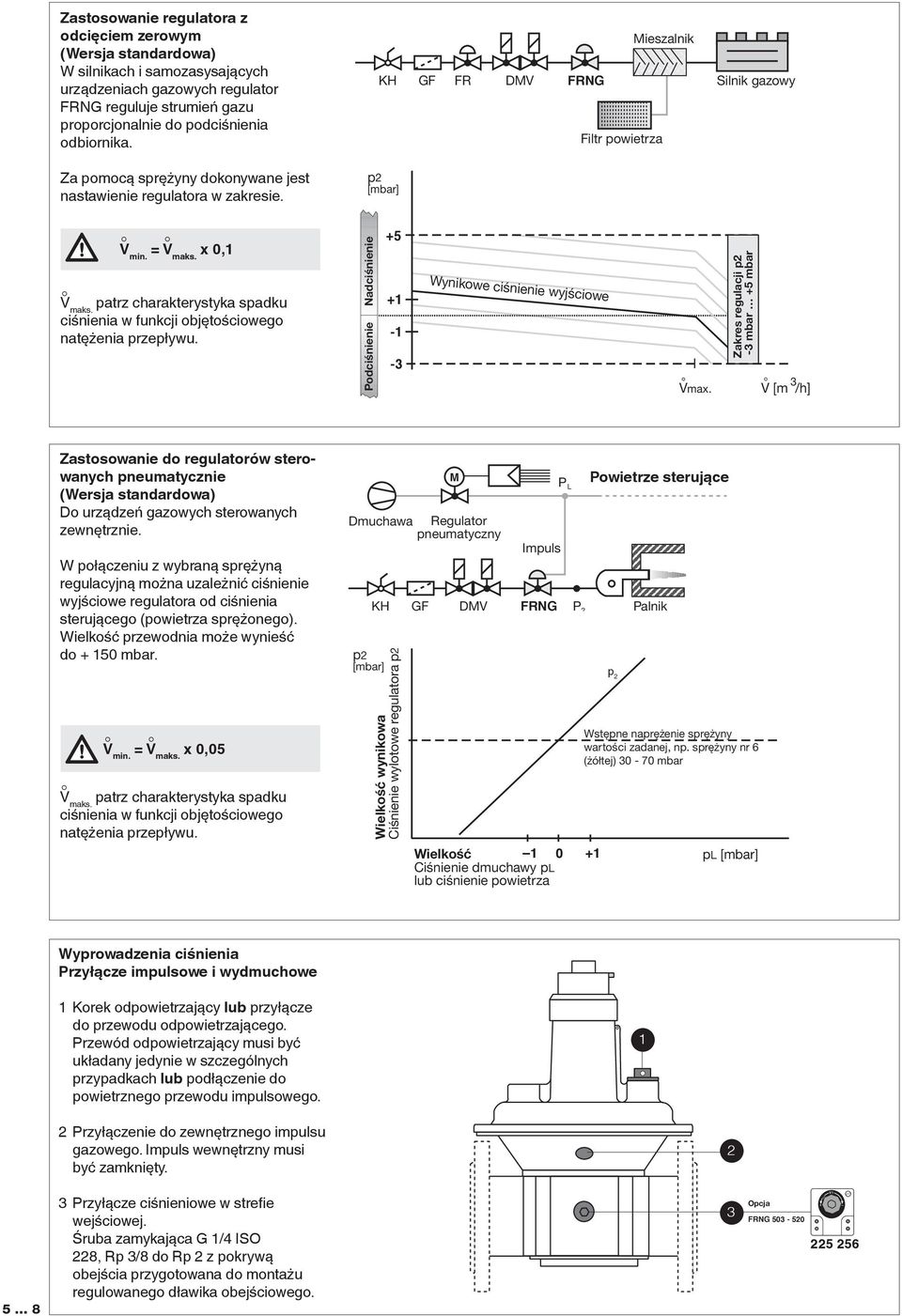

5 Zastosowanie regulatora z odcięciem zerowym (Wersja standardowa) W silnikach i samozasysających urządzeniach gazowych regulator FRNG reguluje strumień gazu proporcjonalnie do podciśnienia odbiornika. Za pomocą sprężyny dokonywane jest nastawienie regulatora w zakresie. V min. = V x 0,1 V patrz charakterystyka spadku ciśnienia w funkcji objętościowego natężenia przepływu. Zastosowanie do regulatorów sterowanych pneumatycznie (Wersja standardowa) Do urządzeń gazowych sterowanych zewnętrznie. W połączeniu z wybraną sprężyną regulacyjną można uzależnić ciśnienie wyjściowe regulatora od ciśnienia sterującego (powietrza sprężonego). Wielkość przewodnia może wynieść do mbar. V min. = V x 0,05 V patrz charakterystyka spadku ciśnienia w funkcji objętościowego natężenia przepływu. Wyprowadzenia ciśnienia Przyłącze impulsowe i wydmuchowe 1 Korek odpowietrzający lub przyłącze do przewodu odpowietrzającego. Przewód odpowietrzający musi być układany jedynie w szczególnych przypadkach lub podłączenie do powietrznego przewodu impulsowego. Przyłączenie do zewnętrznego impulsu gazowego. wewnętrzny musi być zamknięty. ieszalnik KH GF FR DV FRNG Silnik gazowy KH GF FR DV FRNG Silnik gazowy Filtr powietrza Nadciśnienie Dmuchawa +1 Dmuchawa +5-1 Nadciśnienie Podciśnienie Przepustnica powietrza Przepustnica powietrza KH +1 GF DV FRNG KH GF DV FRNG P -1 Dławik obejściowy, - regulowany 100 % 95 % FRNG Dławik 50 obejściowy, - 50 regulowany FRNG Podciśnienie 0,95 : 1 Rzeczywisty stosunek ciśnień 100 % 95 % Zakres przesunięcia Powietrze sterujące dla charakterystyki regulatora Dmuchawa Regulator 0,95 : 1 pneumatyczny Rzeczywisty stosunek ciśnień Dmuchawa Regulator pneumatyczny Ciśnienie dmuchawy pl pl Zakres przesunięcia dla KH GF DV charakterystyki regulatora FRNG +5 - Ciśnienie wylotowe Ciśnienie regulatora wylotowe regulatora KH GF DV FRNG Wielkość wynikowa Ciśnienie wylotowe regulatora Wielkość wynikowa Ciśnienie wylotowe regulatora Wynikowe ciśnienie wyjściowe 1 : 1 Wynikowe ciśnienie wyjściowe 1 : 1 P Filtr powietrza P P Ciśnienie dmuchawy pl Wielkość Ciśnienie dmuchawy pl lub ciśnienie powietrza przemysłowy przemysłowy Vmax. Vmax. Zakres regulacji Zakres regulacji - mbar +5 mbar - mbar +5 mbar pl Wstępne naprężenie sprężyny wartości zadanej, np. sprężyny nr 6 (żółtej) 0-70 mbar Wstępne naprężenie sprężyny Wielkość 1 0 wartości +1 zadanej, np. sprężyny pl nr 6 Ciśnienie dmuchawy pl (żółtej) 0-70 mbar lub ciśnienie powietrza p p ieszalnik 1 pl V [m /h] V [m /h] 5 8 Przyłącze ciśnieniowe w strefie wejściowej. Śruba zamykająca ISO 8, Rp /8 do Rp z pokrywą obejścia przygotowana do montażu regulowanego dławika obejściowego. Opcja FRNG V

6 Zastosowanie regulatora równoprężnego (Wersja standardowa) Jako regulator równoprężny do regulacji sprzężonych układów gazowo-powietrznych o stałym parametrze spadku ciśnienia V = 1:1, do urządzeń uruchamianych różnicą ciśnień. Za pomocą sprężyny regulacyjnej można ustawić zakres przesuwania sprężyny obciążającej. W ten sposób kompensowana +5 jest siła ciężkości części ruchomych. Dopływ gazu lub powietrza regulowany jest przy obciążeniu pełnym i częściowym. Obciążenie podstawowe +1 regulowane jest poprzez dławik obejściowy. Wielkość przewodnia może wynieść do mbar. -1 Nadciśnienie Podciśnienie V min. = V x 0,05 - V patrz charakterystyka spadku ciśnienia w funkcji objętościowego natężenia przepływu. Dmuchawa Wynikowe ciśnienie wyjściowe 1 Zakres regulacji - mbar +5 mbar KH GF DV FRNG Przepustnica powietrza Opcja FRNG Vmax Dławik obejściowy, regulowany FRNG V1 Filtr powietrza P V [m /h] przemysłowy 100 % 95 % Ciśnienie wylotowe regulatora 1 : 1 Dmuchawa Regulator pneumatyczny 0,95 : 1 Rzeczywisty stosunek ciśnień KH GF Zakres przesunięcia dla DV FRNG charakterystyki regulatora P Ciśnienie dmuchawy pl pl Wielkość wynikowa Ciśnienie wylotowe regulatora Wielkość Ciśnienie dmuchawy pl lub ciśnienie powietrza p Wstępne naprężenie sprężyny wartości zadanej, np. sprężyny nr 6 (żółtej) 0-70 mbar pl 6 8

7 Charakterystyka spadku ciśnienia w funkcji objętościowego natężenia przepływu Dławik obejściowy Zalecany zakres roboczy 0 p Basis + 15 C, 101 mbar, trocken Based on + 15 C, 101 mbar, dry Base + 15 C, 101 mbar, sec Warunki bazowe + 15 C, 101 mbar, suchy 0,1 0, 0, 0,4 0,5 0,6 0, Vn [m /h] Luft / Air / Powietrze dv = 1,00 0, 0, 0,4 0,5 0,6 0, Vn [m /h] Erdgas/Natural gas/gaz Naturel/Gaz ziemny dv = 0,65 7 8

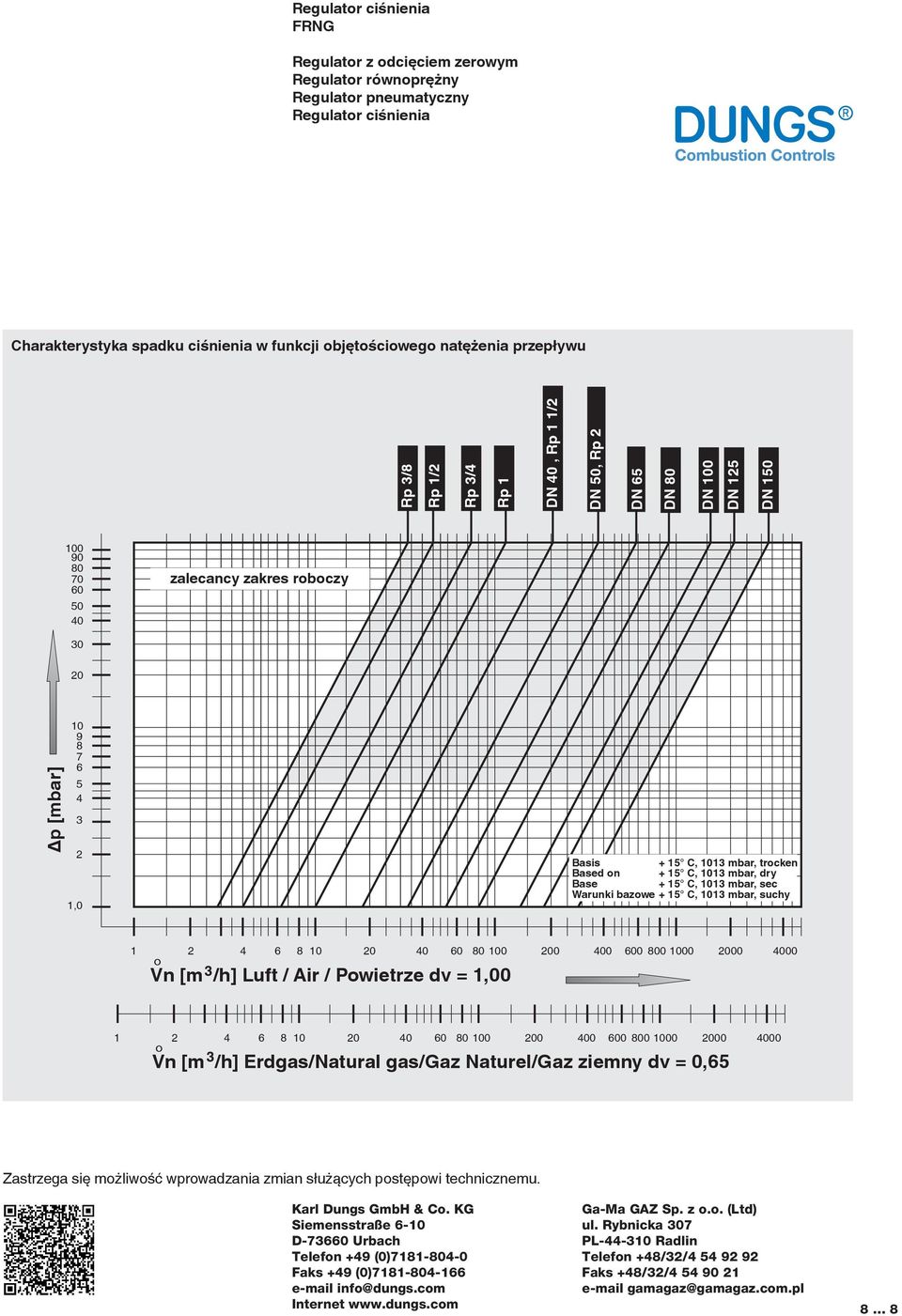

8 Regulator ciśnienia FRNG Regulator z odcięciem zerowym Regulator równoprężny Regulator pneumatyczny Regulator ciśnienia Charakterystyka spadku ciśnienia w funkcji objętościowego natężenia przepływu Rp /8 Rp 1/ Rp /4 Rp 1 DN 40, Rp 1 1/ DN 50, Rp DN 65 DN 80 DN 100 DN 15 DN zalecancy zakres roboczy 0 0 p ,0 Basis + 15 C, 101 mbar, trocken Based on + 15 C, 101 mbar, dry Base + 15 C, 101 mbar, sec Warunki bazowe + 15 C, 101 mbar, suchy Vn [m /h] Luft / Air / Powietrze dv = 1, Vn [m /h] Erdgas/Natural gas/gaz Naturel/Gaz ziemny dv = 0,65 Zastrzega się możliwość wprowadzania zmian służących postępowi technicznemu. Karl Dungs GmbH & Co. KG Siemensstraße 6-10 D-7660 Urbach Telefon +49 (0) Faks +49 (0) info@dungs.com Internet Ga-a GAZ Sp. z o.o. (Ltd) ul. Rybnicka 07 PL Radlin Telefon +48// Faks +48// gamagaz@gamagaz.com.pl 8 8
