1 Załącznik nr 8 do SIWZ P R O G R A M FUNKCJONALNO - UŻYTKOWY NAZWA ZAMÓWIENIA: BUDOWA DRÓG GMINNYCH NA OSIEDLU ZA ROJEM W MIEJSCOWOSCI SUSZNO, GMINA WŁODAWA ADRES INWESTYCJI: miejsc. Suszno, działki nr 260, 556, 557, 573, 581 i 592 gm. Włodawa, pow. włodawski, woj. lubelskie ZAKRES PRZEDMIOTU ZAMÓWIENIA: Kod zamówienia wg CPV: Usługi inżynierskie w zakresie projektowania Roboty w zakresie budowy dróg Drogi dojazdowe Roboty odwadniające ADRES INWESTORA: Gmina Włodawa Al. Jana Pawła II nr Włodawa SPIS ZAWARTOŚC PROGRAMU FUNKCJONALNO-UŻYTKOWEGO: 1.Część opisowa 2.Część informacyjna 3.Załączniki OPRACOWAŁ: Lesiuk Zbigniew Inspektor ds. inwestycji Urząd Gminy Włodawa DATA: Włodawa dnia 02 luty 2014 r.

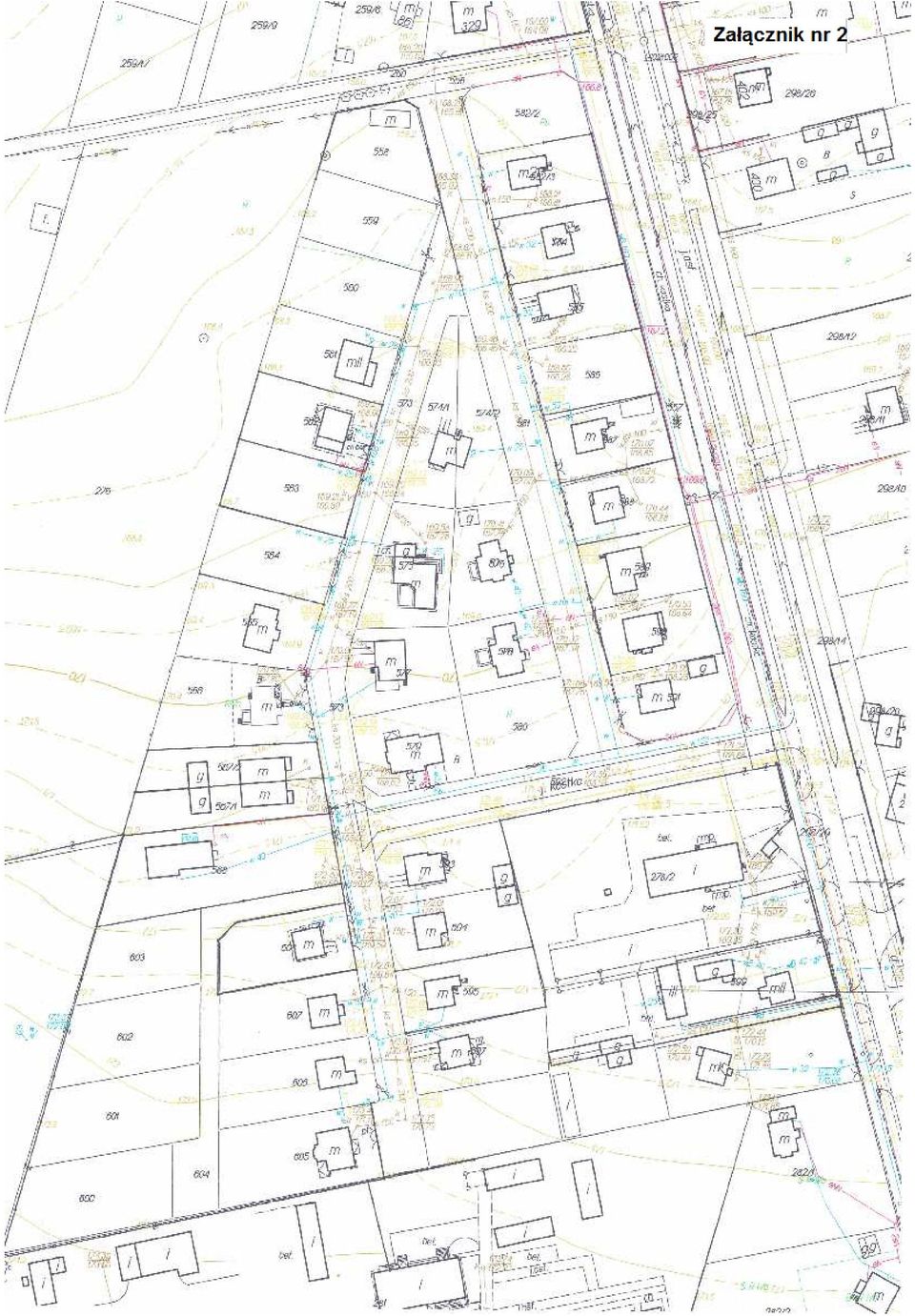

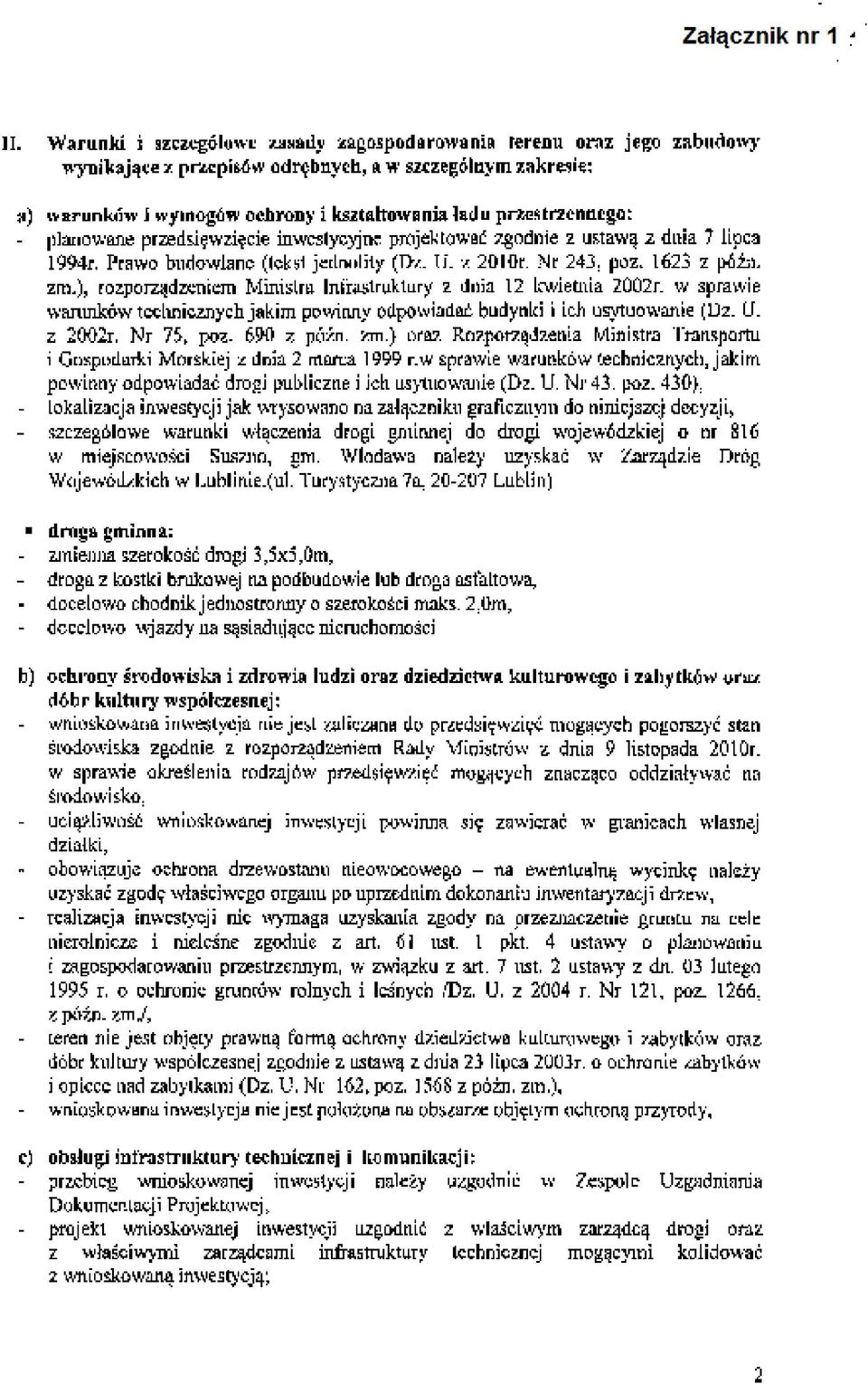

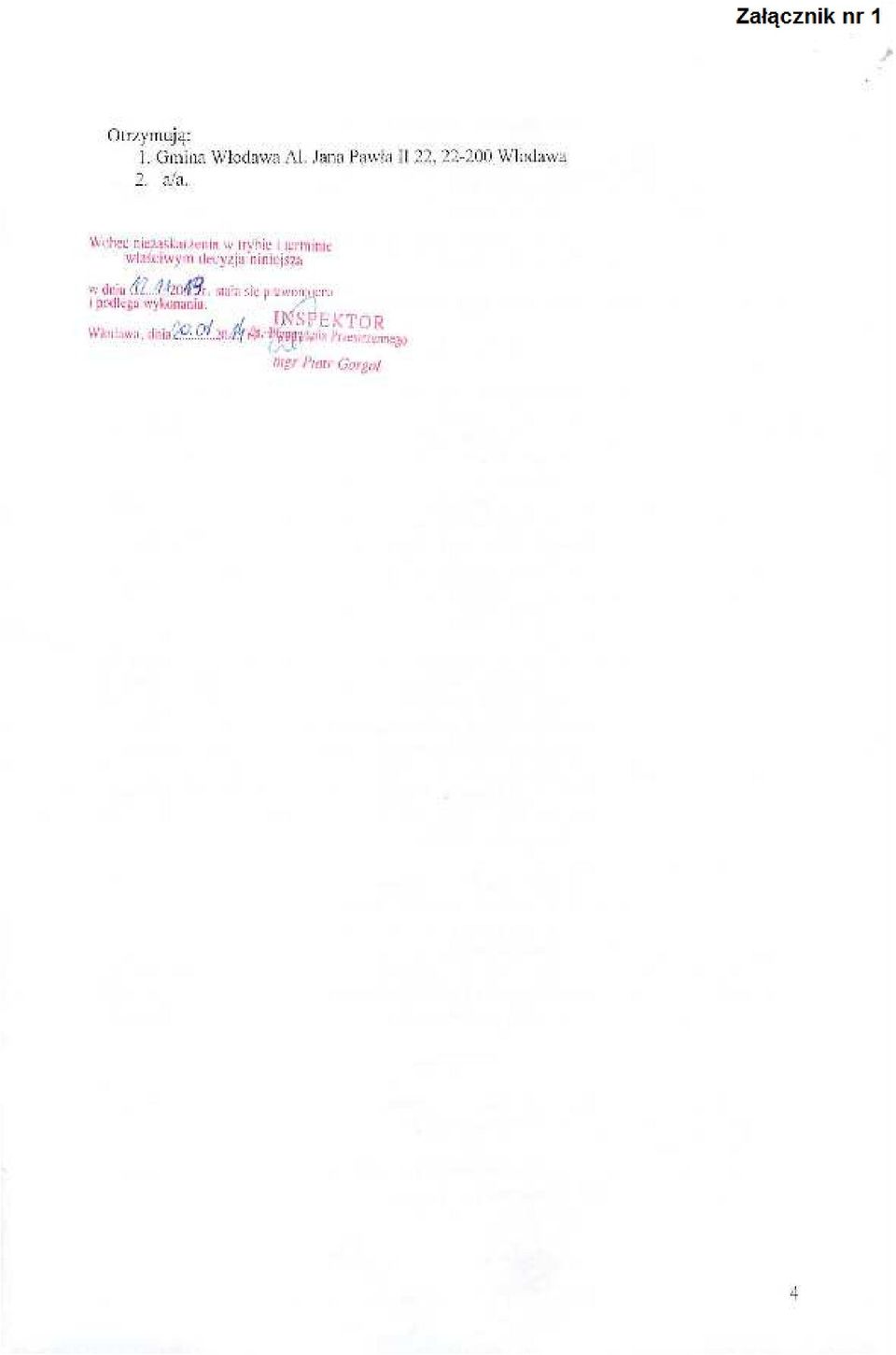

2 Spis zawartości programu funkcjonalno-użytkowego: I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia. 3. Ogólne i szczegółowe właściwości funkcjonalno-użytkowe II. CZĘŚĆ INFORMACYJNA 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów 2. Oświadczenie Zamawiającego stwierdzające prawo do dysponowania nieruchomością na cele budowlane 3. Przepisy i normy prawne związane z projektowaniem i wykonaniem zamierzenia budowlanego III. ZAŁĄCZNIKI 1. Kserokopia decyzji o warunkach zabudowy 2. Kserokopia mapy syt.-wys. do celów projektowych 3. kserokopia wypisu z rejestru gruntów z księgi wieczystej

3 I. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Opis ogólny przedmiotu zamówienia: Zakresem zadania (zamówienia) jest zaprojektowanie i wybudowanie dróg gminnych ciągu pieszo-jezdnego na osiedlu za Rojem w Susznie. Zadanie jest zlokalizowane na działkach nr 260, 556, 557, 573, 581 i 592 w miejscowości Suszno, gmina Włodawa. Zamówienie obejmuje: 1) sporządzenie projektu budowlano-wykonawczego na budowę dróg osiedlowych, 2) wykonanie robót budowlanych drogowych na podstawie powyższego projektu. Charakterystyczne parametry określające wielkość i zakres robót: 1) projektowanie drogi osiedlowej w klasie dróg gminnych: kategoria dróg pozostałych, prędkość projektowa 40 km/h, kategoria ruchu KR1, nośność jezdni 100 kn, ciągi pieszo-jezdne o szerokości min. 3,50 do max. 5,00 m, nawierzchnia drogi z kostki betonowej o grubości 8 cm, na podbudowie z kruszywa kamiennego o uziarnieniu ciągłym 0 31,5 mm grubości 20 cm na warstwie odsączającej z piasku grub. 10 cm w krawężniku drogowym zatopionym 12x30 cm ułożonym na ławie betonowej klasy B-10, pobocze drogi szerokości 1,00 m utwardzone kruszywem kamiennym o uziarnieniu ciągłym 0 31,5 mm o grubości 10,00 cm, odprowadzenie wód opadowych na pobocza drogi, ukształtowanie terenu - profilowanie pobocza drogi masa ziemna, (ukształtowanie terenu w taki sposób aby woda z dogi nie spływała na sąsiednie działki), zjazdy na posesję o nawierzchni gruntowej ulepszone żwirem, 2) Na podstawie powyższego zatwierdzonego projektu budowlanego, budowa drogi osiedlowej (ciągu pieszo-jezdnego) zlokalizowanej na działce nr 581 w Susznie o szerokości jezdni 3,50 m i o długości do 230, w tym włączenie do jezdni z kostki brukowej na działce nr 592 oraz budowa skrzyżowania dróg z drogą na działce nr 573. Aktualne uwarunkowania wykonania przedmiotu zamówienia: 1) Teren inwestycji nie jest objęty miejscowym planem zagospodarowania przestrzennego. Do niniejszego programu funkcjonalno-użytkowego załączono decyzję o lokalizacji inwestycji celu publicznego. 2) Nieruchomości na których znajdują się projektowane odcinki dróg administrowane są przez Gminę Włodawa. Istniejące drogi są o nawierzchni gruntowej. Liczne deformacje profilu podłużnego i poprzecznego nie zapewniają prawidłowego odprowadzenia wód opadowych co skutkuje powstawaniem zastoisk wody. Powoduje to utrudnienia w ruchu pieszym i kołowym. 3) W pasie dróg osiedlowych znajduje się podziemna sieć wodociągowa, kanalizacyjna i telekomunikacyjna oraz napowietrzna sieć elektroenergetyczna. 1

4 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia. W zakres zamówienia dotyczącego wykonania projektu budowlano wykonawczego na budowę dróg gminnych osiedlowych wchodzi: 1) opracowanie dokumentacji projektowej, jej uzgodnienie oraz uzyskanie pozwolenia na budowę, w tym: a) wykonanie projektu budowlano-wykonawczego 5 egz. b) wykonanie przedmiarów robót 2 egz. c) wykonanie niezbędnych opracowań, których konieczność wyniknie w toku prac projektowych oraz uzyskanie uzgodnień z dysponentami sieci znajdujących się w pasach drogowych projektowanych dróg i z właściwymi władzami, uzyskanie akceptacji projektu przez Zamawiającego, d) uzyskanie w imieniu inwestora decyzji o pozwolenie na budowę, e) uzyskanie pozwolenia wodno-prawnego na odprowadzanie wód opadowych z terenu osiedla i projektowanych dróg jeżeli jest wymagane. f) projekt stałej organizacji ruchu zatwierdzony 3 egz. - jeżeli jest wymagane, g) projekt czasowej organizacji ruchu zatwierdzony 3 egz. - jeżeli jest wymagane. Całość po opracowaniu należy przekazać dla Zamawiającego w wersji papierowej i elektronicznej PDF. 3) Wybudowanie na podstawie powyższego projektu budowlanego ciągu pieszojezdnego zlokalizowanego na działce nr 581 w Susznie, jezdnia o szerokości 3,50 m, łączna długość drogi do 230 mb, w tym włączenie do jezdni z kostki brukowej na działce nr 592 oraz budowa skrzyżowania dróg z drogą na działce nr 573. W zakres robót wchodzi: budowa jezdni, utwardzenie poboczy drogi, zjazdy na posesje, profilowanie poboczy, doły chłonne między zjazdami, regulacja studzienek kanalizacyjnych i zasuw wodociągowych. 2) Wykonawca zobowiązuje się do wykonania przedmiotu zamówienia zgodnie z zakresem wynikającym z postanowień dokumentacji specyfikacji istotnych warunków zamówienia oraz złożonej oferty. Przedmiot winien być wykonany zgodnie z zasadami współczesnej wiedzy technicznej, obowiązującymi przepisami i normami, a treść dokumentacji winna być dostosowana do charakteru zadania inwestycyjnego. 3. Ogólne i szczegółowe właściwości funkcjonalno-użytkowe Wykonanie robót budowlanych i oddanie do użytku przedmiotu zamówienia musi być zrealizowane zgodnie z obowiązującymi przepisami ustawy Prawo Budowlane. Wykonanie i oddanie do użytku musi być również zgodne z wszelkimi aktami prawnymi właściwymi w przedmiocie zamówienia, z przepisami technicznobudowlanymi, obowiązującymi polskimi normami, wytycznymi oraz zasadami wiedzy technicznej. Droga ma spełniać wymogi zawarte w Warunkach technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie oraz warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. W celu oszacowania i wyceny zakresu robót dla potrzeb sporządzenia oferty należy kierować się: wynikami szczegółowych wizji terenowych i inwentaryzacji własnych, wynikami badań, pomiarów i opracowań własnych, zapisami niniejszego programu funkcjonalno-użytkowego. Wykonawca musi liczyć się z sytuacją, że rodzaje robót i ilości opisane w programie funkcjonalno-użytkowym są ilościami szacunkowymi i mogą ulec zmianie po opracowaniu dokumentacji projektowej. 2

5 Szczegółowe rozwiązania wpływające na zwiększenie zakresu robót stanowią ryzyko wykonawcy i nie będą traktowane jako roboty dodatkowe. Gwarancja jakości: Wykonawca udzieli gwarancji jakości na opracowaną dokumentację projektową na okres ważności pozwolenia na budowę. Wykonawca udzieli gwarancji jakości na wykonane roboty na okres 36 miesięcy, liczony od dnia odbioru robót budowlano-drogowych. Ogólne warunki wykonania i odbioru robót: Zamawiający wymaga, aby roboty budowlane były wykonane w sposób powodujący najmniejsze utrudnienia w funkcjonowaniu ruchu drogowego i pieszego. Także zjazdy indywidualne i publiczne oraz dojścia do budynków nie mogą być wyłączone na czas dłuższy niż uzgodniony z użytkownikiem zjazdu oraz za jego zgodą. Wykonawca zapewni teren na zaplecze budowy. Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: organizacji robót budowlanych, zabezpieczenia interesów osób trzecich, ochrony środowiska, warunków bezpieczeństwa pracy, warunków bezpieczeństwa ruchu drogowego, zabezpieczenia robót przed dostępem osób trzecich, zabezpieczenia terenu robót od następstw związanych z budową. Wyroby budowlane, stosowane w trakcie wykonywania robót budowlanych, mają spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu, zgodnie z regulacjami ustawy o wyrobach budowlanych i posiadają wymagane parametry. Zamawiający przewiduje bieżącą kontrolę wykonywanych robót budowlanych. Kontroli zamawiającego będą w szczególności poddane: rozwiązania projektowe zawarte w dokumentacji projektowej, projekty wykonawcze, przed ich skierowaniem do wykonawcy robót budowlanych, w aspekcie ich zgodności z programem funkcjonalno-użytkowym oraz warunkami umowy, stosowane gotowe wyroby budowlane, w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach wykonawczych. Dla potrzeb zapewnienia współpracy z wykonawcą i prowadzenia kontroli wykonywanych robót budowlanych oraz dokonywania odbiorów zamawiający przewiduje ustanowienie osoby upoważnionej do zarządzania realizacją umowy i inspektora nadzoru inwestorskiego w zakresie wynikającym z ustawy Prawo budowlane i postanowień umowy. Wykonawca zgłaszać będzie do odbioru całościowo elementy ulegające zakryciu lub zasłonięciu, zgłosi i uzgodni z projektantem i inspektorem nadzoru wszelkie zmiany lub odstępstwa od projektu. Wykonawca dokona zgłoszenia wykonanych robót do odbioru końcowego oraz przedłoży w dniu odbioru komplet dokumentów wymaganych przepisami prawa budowlanego, w tym inwentaryzację geodezyjną powykonawczą w 2 egzemplarzach oraz przekaże Zamawiającemu kompletną dokumentację techniczną budowy drogi uzupełnioną o uzgodnienia, oświadczenia, zaświadczenia i odbiory dokonane w trakcie realizacji zadania oraz załączy stosowne atesty, świadectwa zgodności z normami wbudowanych materiałów budowlanych. 3

6 II.CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów: Wykonawca we własnym zakresie pozyska wszelkie niezbędne dokumenty potwierdzające zgodność zamierzenia budowlanego wymaganiami wynikającymi z odrębnych przepisów oraz uzgodni projekt budowlany budowy dróg z odnośnymi władzami. 2. Oświadczenie Zamawiającego, stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane: Drogi będące przedmiotem zamierzenia zlokalizowane są na działkach nr 260, 556, 557, 573, 581 i 592 w miejscowości Suszno stanowią własność Gminy Włodawa, a Zamawiający dysponuje pasem drogowym o dotychczasowej szerokości. 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego: Przepisy prawne: 1) Ustawa z dnia r.- Prawo budowlane (tj. Dz. U. z dnia 2013 r. poz.1409). 2) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity Dz. U. z 2013 r. poz. 29). 3) Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie rodzajów i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (Dz. U. z 1995 r. Nr 25, poz. 133). 4) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 1998 r. Nr 126, poz. 839, z późn. zm.). 5) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. z 1999 r. Nr 43 poz. 430 z późn. zm.) 6) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. w sprawie warunków technicznym, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. z 2000 r. Nr 63, poz. 735 z późn. zm.). 7) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zm.) 8) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U r. Nr 120, poz. 1126). 9) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie wzorów: wniosku o pozwolenie na budowę, oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane i decyzji o pozwoleniu na budowę (Dz. U. z 2003 r. Nr 120, poz z późn. zm.). 4

7 10) Ustawa z dnia r.- Prawo zamówień publicznych (tekst jednolity Dz. U. z 2013 poz. 907 z późn. zm.). 11) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczenia planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004 r. Nr 130, poz. 1389). 12) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity Dz. U. z 2013 r. poz. 1129). 13) Ustawa z dnia r. o gospodarce nieruchomościami (tekst jednolity Dz. U. z 2010 r. Nr 102, poz. 651 z późn. zm.). 14) Ustawa z dnia r. - Prawo ochrony środowiska (tekst jednolity Dz. U. z 2013 r. poz z późn. zm.). 15) Ustawa z dnia r.- Prawo wodne (teks jednolity Dz. U. z 2012 r. poz. 145 z późn. zm.) 16) Ustawa z dnia r. - Prawo o ruchu drogowym (Dz. U. z 2012 r. poz z późn. zm.). 17) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. z 2003 r. Nr 220, poz z późn. zm.). Wykonawca na bieżąco winien uwzględniać zmiany w/w rozporządzeń, ustaw przepisów itp. oraz uwzględniać je w opracowaniu dokumentacji projektowej oraz podczas prowadzenia robót. III. ZAŁĄCZNIKI DO PROGRAMU FUNKCJONALNO-UŻYTKOWEGO Dokumenty i materiały jakie zabezpiecza Zamawiający dla powyższego zamówienia publicznego: 1. Kserokopia decyzji Nr 7/ICP/2013 o ustaleniu lokalizacji inwestycji celu publicznego z dnia r. wydana przez Wójta Gminy Włodawa dotycząca budowy dróg gminnych zlokalizowanych na działkach nr 260, 556, 557, 573, 581 i 592 w miejsc. Suszno, gmina Włodawa. 2. Kserokopia mapy sytuacyjno-wysokościowej do celów projektowych dla terenu działek nr 260, 556, 557, 573, 581 i 592 położonych w miejscowości Suszno, gm. Włodawa. 3. Kserokopia wypisu z rejestru gruntów powyższych działek, z informacją o nr księgi wieczystej nr LU1W/ /9. O p r a c o w a ł: Lesiuk Zbigniew Inspektor ds. inwestycji Urząd Gminy Włodawa 5

8

9

10

11

12

13
