Przelicznik energii cieplnej typu INFOCAL 5

Transkrypt

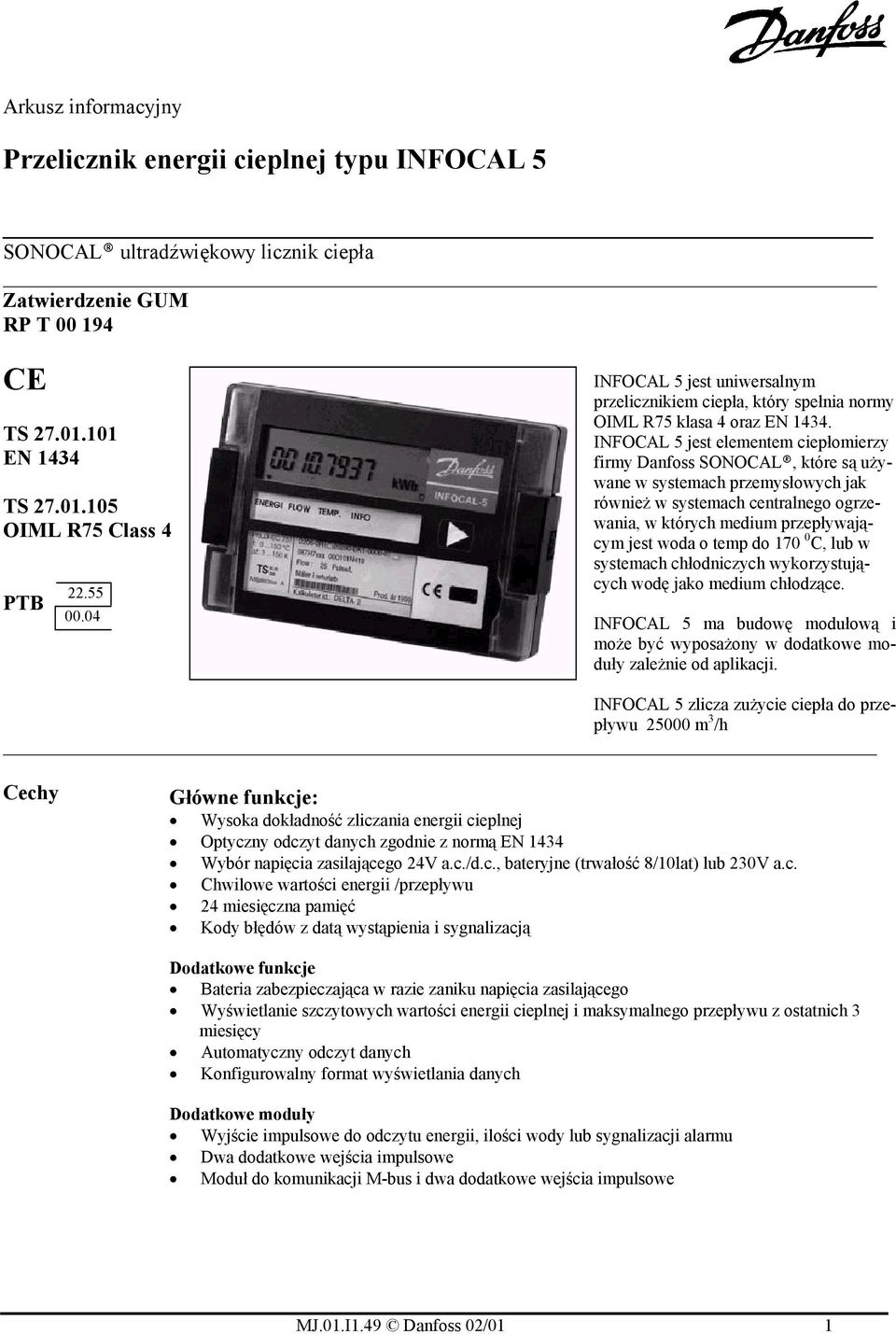

1 Arkusz informacyjny Przelicznik energii cieplnej typu INFOCAL 5 SONOCAL ultradźwiękowy licznik ciepła Zatwierdzenie GUM RP T CE TS EN 1434 TS OIML R75 Class 4 PTB INFOCAL 5 jest uniwersalnym przelicznikiem ciepła, który spełnia normy OIML R75 klasa 4 oraz EN INFOCAL 5 jest elementem ciepłomierzy firmy Danfoss SONOCAL, które są używane w systemach przemysłowych jak również w systemach centralnego ogrzewania, w których medium przepływającym jest woda o temp do C, lub w systemach chłodniczych wykorzystujących wodę jako medium chłodzące. INFOCAL 5 ma budowę modułową i może być wyposażony w dodatkowe moduły zależnie od aplikacji. INFOCAL 5 zlicza zużycie ciepła do przepływu m 3 /h Cechy Główne funkcje: Wysoka dokładność zliczania energii cieplnej Optyczny odczyt danych zgodnie z normą EN 1434 Wybór napięcia zasilającego 24V a.c./d.c., bateryjne (trwałość 8/10lat) lub 230V a.c. Chwilowe wartości energii /przepływu 24 miesięczna pamięć Kody błędów z datą wystąpienia i sygnalizacją Dodatkowe funkcje Bateria zabezpieczająca w razie zaniku napięcia zasilającego Wyświetlanie szczytowych wartości energii cieplnej i maksymalnego przepływu z ostatnich 3 miesięcy Automatyczny odczyt danych Konfigurowalny format wyświetlania danych Dodatkowe moduły Wyjście impulsowe do odczytu energii, ilości wody lub sygnalizacji alarmu Dwa dodatkowe wejścia impulsowe Moduł do komunikacji M-bus i dwa dodatkowe wejścia impulsowe MJ.01.I1.49 Danfoss 02/01 1

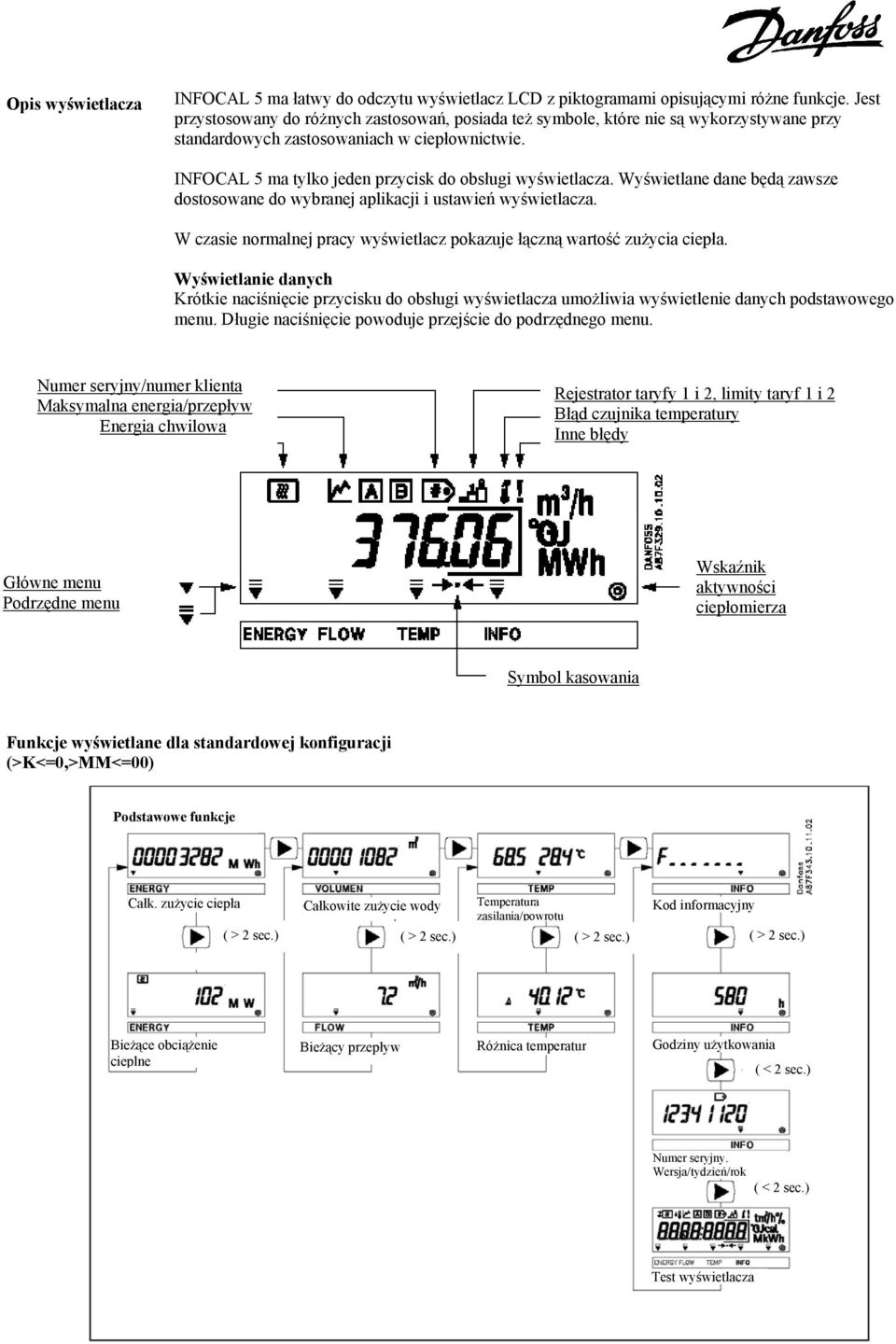

2 Opis wyświetlacza INFOCAL 5 ma łatwy do odczytu wyświetlacz LCD z piktogramami opisującymi różne funkcje. Jest przystosowany do różnych zastosowań, posiada też symbole, które nie są wykorzystywane przy standardowych zastosowaniach w ciepłownictwie. INFOCAL 5 ma tylko jeden przycisk do obsługi wyświetlacza. Wyświetlane dane będą zawsze dostosowane do wybranej aplikacji i ustawień wyświetlacza. W czasie normalnej pracy wyświetlacz pokazuje łączną wartość zużycia ciepła. Wyświetlanie danych Krótkie naciśnięcie przycisku do obsługi wyświetlacza umożliwia wyświetlenie danych podstawowego menu. Długie naciśnięcie powoduje przejście do podrzędnego menu. Numer seryjny/numer klienta Maksymalna energia/przepływ Energia chwilowa Rejestrator taryfy 1 i 2, limity taryf 1 i 2 Błąd czujnika temperatury Inne błędy Główne menu Podrzędne menu Wskaźnik aktywności ciepłomierza Symbol kasowania Funkcje wyświetlane dla standardowej konfiguracji (>K<=0,>MM<=00) Podstawowe funkcje Całk. zużycie ciepła Całkowite zużycie wody Temperatura Kod informacyjny zasilania/powrotu ( > 2 sec.) ( > 2 sec.) ( > 2 sec.) ( > 2 sec.) Bieżące obciążenie cieplne Bieżący przepływ Różnica temperatur Godziny użytkowania ( < 2 sec.) Numer seryjny. Wersja/tydzień/rok ( < 2 sec.) Test wyświetlacza

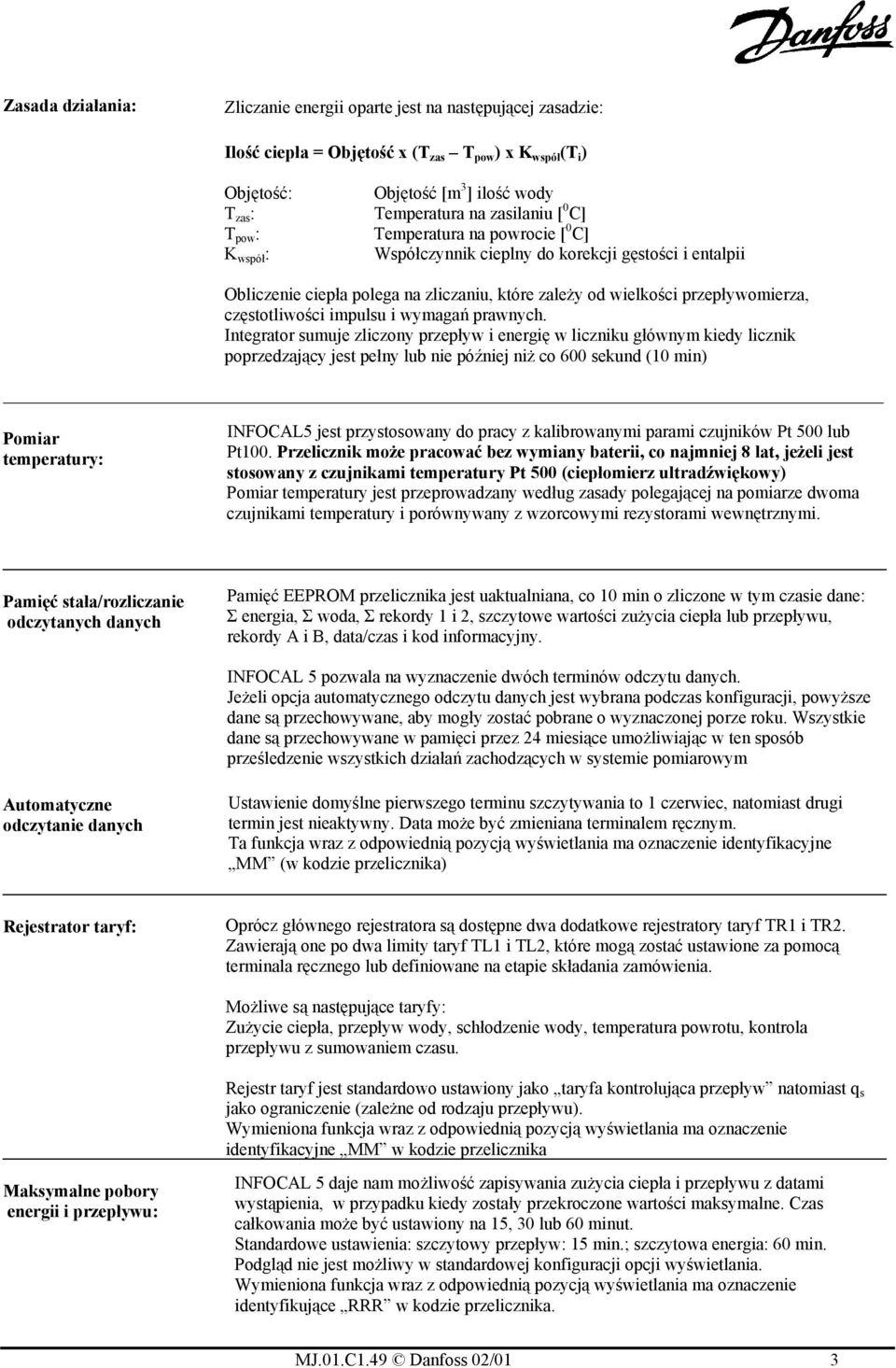

3 Zasada działania: Zliczanie energii oparte jest na następującej zasadzie: Ilość ciepła = Objętość x (T zas T pow ) x K współ (T i ) Objętość: Objętość [m 3 ] ilość wody T zas : Temperatura na zasilaniu [ 0 C] T pow : Temperatura na powrocie [ 0 C] K współ : Współczynnik cieplny do korekcji gęstości i entalpii Obliczenie ciepła polega na zliczaniu, które zależy od wielkości przepływomierza, częstotliwości impulsu i wymagań prawnych. Integrator sumuje zliczony przepływ i energię w liczniku głównym kiedy licznik poprzedzający jest pełny lub nie później niż co 600 sekund (10 min) Pomiar temperatury: INFOCAL5 jest przystosowany do pracy z kalibrowanymi parami czujników Pt 500 lub Pt100. Przelicznik może pracować bez wymiany baterii, co najmniej 8 lat, jeżeli jest stosowany z czujnikami temperatury Pt 500 (ciepłomierz ultradźwiękowy) Pomiar temperatury jest przeprowadzany według zasady polegającej na pomiarze dwoma czujnikami temperatury i porównywany z wzorcowymi rezystorami wewnętrznymi. Pamięć stała/rozliczanie odczytanych danych Pamięć EEPROM przelicznika jest uaktualniana, co 10 min o zliczone w tym czasie dane: Σ energia, Σ woda, Σ rekordy 1 i 2, szczytowe wartości zużycia ciepła lub przepływu, rekordy A i B, data/czas i kod informacyjny. INFOCAL 5 pozwala na wyznaczenie dwóch terminów odczytu danych. Jeżeli opcja automatycznego odczytu danych jest wybrana podczas konfiguracji, powyższe dane są przechowywane, aby mogły zostać pobrane o wyznaczonej porze roku. Wszystkie dane są przechowywane w pamięci przez 24 miesiące umożliwiając w ten sposób prześledzenie wszystkich działań zachodzących w systemie pomiarowym Automatyczne Ustawienie domyślne pierwszego terminu szczytywania to 1 czerwiec, natomiast drugi odczytanie danych termin jest nieaktywny. Data może być zmieniana terminalem ręcznym. Ta funkcja wraz z odpowiednią pozycją wyświetlania ma oznaczenie identyfikacyjne MM (w kodzie przelicznika) Rejestrator taryf: Oprócz głównego rejestratora są dostępne dwa dodatkowe rejestratory taryf TR1 i TR2. Zawierają one po dwa limity taryf TL1 i TL2, które mogą zostać ustawione za pomocą terminala ręcznego lub definiowane na etapie składania zamówienia. Możliwe są następujące taryfy: Zużycie ciepła, przepływ wody, schłodzenie wody, temperatura powrotu, kontrola przepływu z sumowaniem czasu. Rejestr taryf jest standardowo ustawiony jako taryfa kontrolująca przepływ natomiast q s jako ograniczenie (zależne od rodzaju przepływu). Wymieniona funkcja wraz z odpowiednią pozycją wyświetlania ma oznaczenie identyfikacyjne MM w kodzie przelicznika Maksymalne pobory energii i przepływu: INFOCAL 5 daje nam możliwość zapisywania zużycia ciepła i przepływu z datami wystąpienia, w przypadku kiedy zostały przekroczone wartości maksymalne. Czas całkowania może być ustawiony na 15, 30 lub 60 minut. Standardowe ustawienia: szczytowy przepływ: 15 min.; szczytowa energia: 60 min. Podgląd nie jest możliwy w standardowej konfiguracji opcji wyświetlania. Wymieniona funkcja wraz z odpowiednią pozycją wyświetlania ma oznaczenie identyfikujące RRR w kodzie przelicznika. MJ.01.C1.49 Danfoss 02/01 3

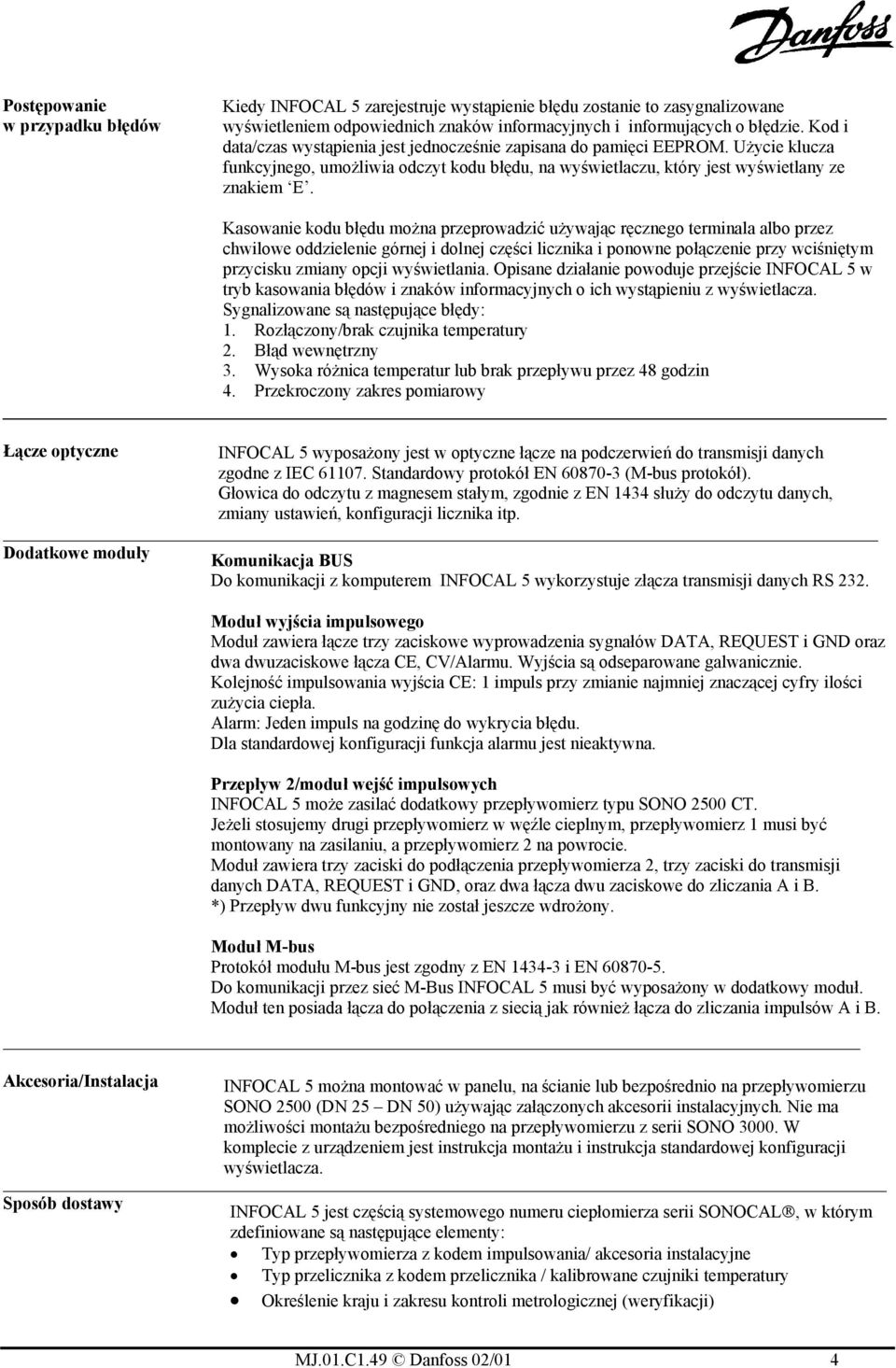

4 Postępowanie w przypadku błędów Kiedy INFOCAL 5 zarejestruje wystąpienie błędu zostanie to zasygnalizowane wyświetleniem odpowiednich znaków informacyjnych i informujących o błędzie. Kod i data/czas wystąpienia jest jednocześnie zapisana do pamięci EEPROM. Użycie klucza funkcyjnego, umożliwia odczyt kodu błędu, na wyświetlaczu, który jest wyświetlany ze znakiem E. Kasowanie kodu błędu można przeprowadzić używając ręcznego terminala albo przez chwilowe oddzielenie górnej i dolnej części licznika i ponowne połączenie przy wciśniętym przycisku zmiany opcji wyświetlania. Opisane działanie powoduje przejście INFOCAL 5 w tryb kasowania błędów i znaków informacyjnych o ich wystąpieniu z wyświetlacza. Sygnalizowane są następujące błędy: 1. Rozłączony/brak czujnika temperatury 2. Błąd wewnętrzny 3. Wysoka różnica temperatur lub brak przepływu przez 48 godzin 4. Przekroczony zakres pomiarowy Łącze optyczne INFOCAL 5 wyposażony jest w optyczne łącze na podczerwień do transmisji danych zgodne z IEC Standardowy protokół EN (M-bus protokół). Głowica do odczytu z magnesem stałym, zgodnie z EN 1434 służy do odczytu danych, zmiany ustawień, konfiguracji licznika itp. Dodatkowe moduły Komunikacja BUS Do komunikacji z komputerem INFOCAL 5 wykorzystuje złącza transmisji danych RS 232. Moduł wyjścia impulsowego Moduł zawiera łącze trzy zaciskowe wyprowadzenia sygnałów DATA, REQUEST i GND oraz dwa dwuzaciskowe łącza CE, CV/Alarmu. Wyjścia są odseparowane galwanicznie. Kolejność impulsowania wyjścia CE: 1 impuls przy zmianie najmniej znaczącej cyfry ilości zużycia ciepła. Alarm: Jeden impuls na godzinę do wykrycia błędu. Dla standardowej konfiguracji funkcja alarmu jest nieaktywna. Przepływ 2/moduł wejść impulsowych INFOCAL 5 może zasilać dodatkowy przepływomierz typu SONO 2500 CT. Jeżeli stosujemy drugi przepływomierz w węźle cieplnym, przepływomierz 1 musi być montowany na zasilaniu, a przepływomierz 2 na powrocie. Moduł zawiera trzy zaciski do podłączenia przepływomierza 2, trzy zaciski do transmisji danych DATA, REQUEST i GND, oraz dwa łącza dwu zaciskowe do zliczania A i B. *) Przepływ dwu funkcyjny nie został jeszcze wdrożony. Moduł M-bus Protokół modułu M-bus jest zgodny z EN i EN Do komunikacji przez sieć M-Bus INFOCAL 5 musi być wyposażony w dodatkowy moduł. Moduł ten posiada łącza do połączenia z siecią jak również łącza do zliczania impulsów A i B. Akcesoria/Instalacja INFOCAL 5 można montować w panelu, na ścianie lub bezpośrednio na przepływomierzu SONO 2500 (DN 25 DN 50) używając załączonych akcesorii instalacyjnych. Nie ma możliwości montażu bezpośredniego na przepływomierzu z serii SONO W komplecie z urządzeniem jest instrukcja montażu i instrukcja standardowej konfiguracji wyświetlacza. Sposób dostawy INFOCAL 5 jest częścią systemowego numeru ciepłomierza serii SONOCAL, w którym zdefiniowane są następujące elementy: Typ przepływomierza z kodem impulsowania/ akcesoria instalacyjne Typ przelicznika z kodem przelicznika / kalibrowane czujniki temperatury Określenie kraju i zakresu kontroli metrologicznej (weryfikacji) MJ.01.C1.49 Danfoss 02/01 4

5 Dane techniczne Zgodny z Zakres temperatur EN 1434 T: C Zakres różnicy temperatur t: K Dokładność ± (0,5 + t 3 min./ t)% Zakres przepływu Qn (qp) 2500 m 3 /h Klasa ochrony środowiska A Czujniki temperatury Zakres pomiaru C Zakres różnicy temperatury K Typ czujnika Pt 500 / Pt 100 (IEC 751) Połączenie czujników 2 lub 4 przewodowe Dokładność pomiaru 0,01 0 C Wejście przetwornika przepływu Częstotliwość impulsowania 400 Hz 1) Czas trwania impulsu 0,5 ms Czas między impulsami 1,5 ms Wejścia impulsowe A i B Częstotliwość impulsowania 400 Hz 1) Czas trwania impulsu 0,5 ms Czas między impulsami 1,5 ms M - BUS Protokół EN Połączenie Otwary kolektor, 2400/300 bodów, 3.6 V Łącze optyczne Protokół EN Połączenie Optyczna głowica optyczna, 1200 bodów, EN Wyjścia impulsowe CE i CV/Alarm Czas trwania impulsu > 30 ms Wartść prądu impulsu 10 ma Zasilanie Czas pomiędzy impulsami alarmu 24 V d.c. Około jednej godz. Zasilanie Napięcie układu elektrycznego /-0.4 V d.c. Obciążenie prądowe Standardowo 45 ma Bateria 3.6 V litowa klasy D Żywotność baterii Standardowo 8 lat z SONO 2500 CT Zasilanie 230 V a.c. +15/-30% 50/60 Hz 24 V a.c./d.c. Bateria podtrzymująca 3.0 V CR 2032 (tylko w przelicznikach z A, TO, TA Ochrona/zabezpieczenia Głównie EN 1434 Temperatura otoczenia C Temperytura przechowywania C Stopień ochrony IP 54 według IEC 529 Poziom wibracji 1G, 1& 1000 Hz według IEC EMC EN 1434 (EN / ) Zabezpieczenie przeciwporażeniowe EN Materiał Pokrywa górna Poliwenglan Lexan 141R przezroczysty 111 Przewody i części mocujące PA 6,6 GF25 Inne plastikowe części ABS Cycolac GPM500 Uszczelka Neopren Gumowe obicie EPDM 50 Opakowanie Biodegradacyjny karton 1)Suma częstotliwości impulsów wejść przepływomierza nie może przekroczyć 400 Hz, niezależnie czy pracują jednocześnie czy zamiennie MJ.01.C1.49 Danfoss 02/01 5

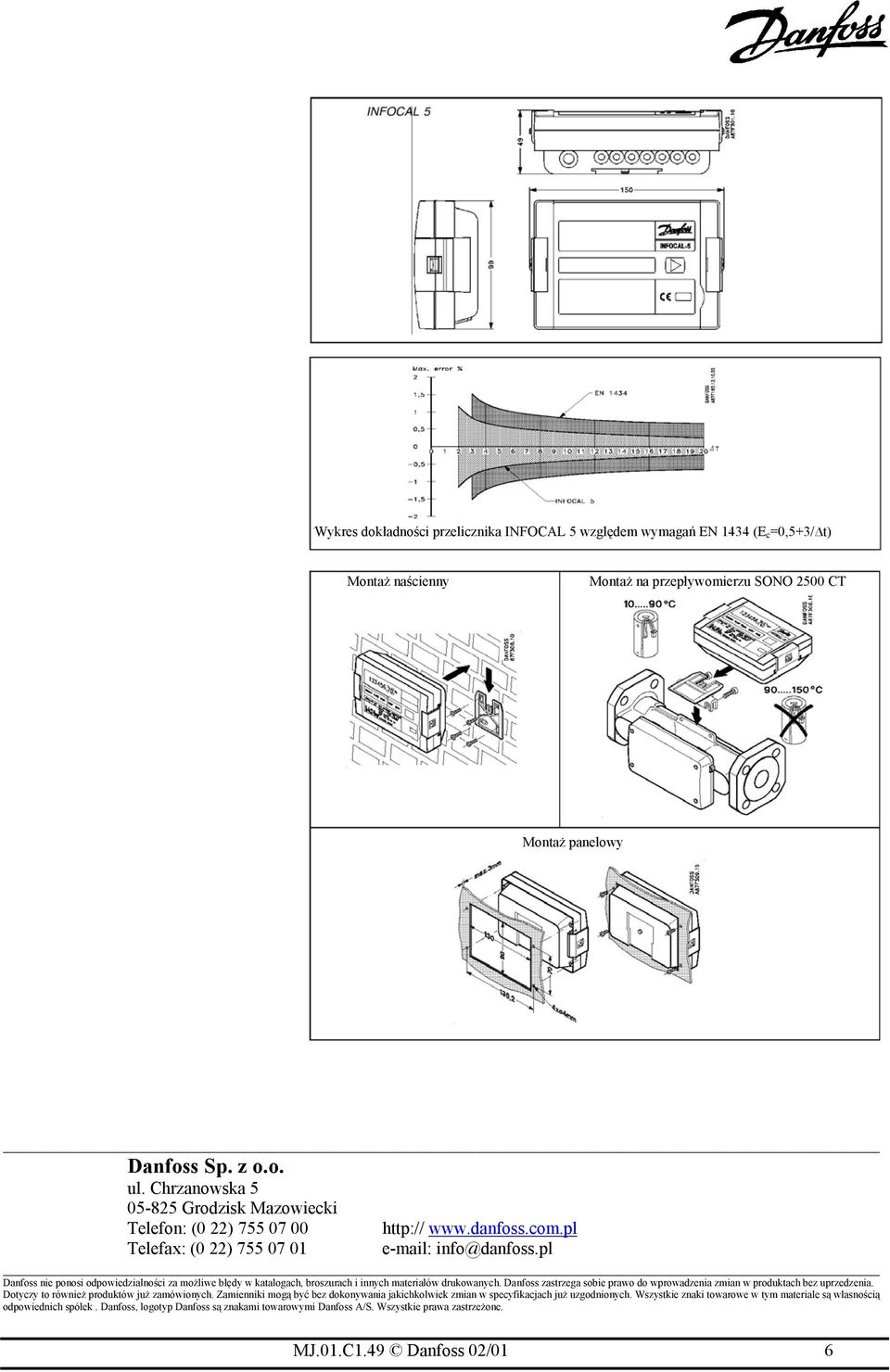

6 Wykres dokładności przelicznika INFOCAL 5 względem wymagań EN 1434 (E c =0,5+3/ t) Montaż naścienny Montaż na przepływomierzu SONO 2500 CT Montaż panelowy Danfoss Sp. z o.o. ul. Chrzanowska Grodzisk Mazowiecki Telefon: (0 22) Telefax: (0 22) info@danfoss.pl Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałów drukowanych. Danfoss zastrzega sobie prawo do wprowadzenia zmian w produktach bez uprzedzenia. Dotyczy to również produktów już zamówionych. Zamienniki mogą być bez dokonywania jakichkolwiek zmian w specyfikacjach już uzgodnionych. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone. MJ.01.C1.49 Danfoss 02/01 6
