Licznik energii z certyfikatem MID

Transkrypt

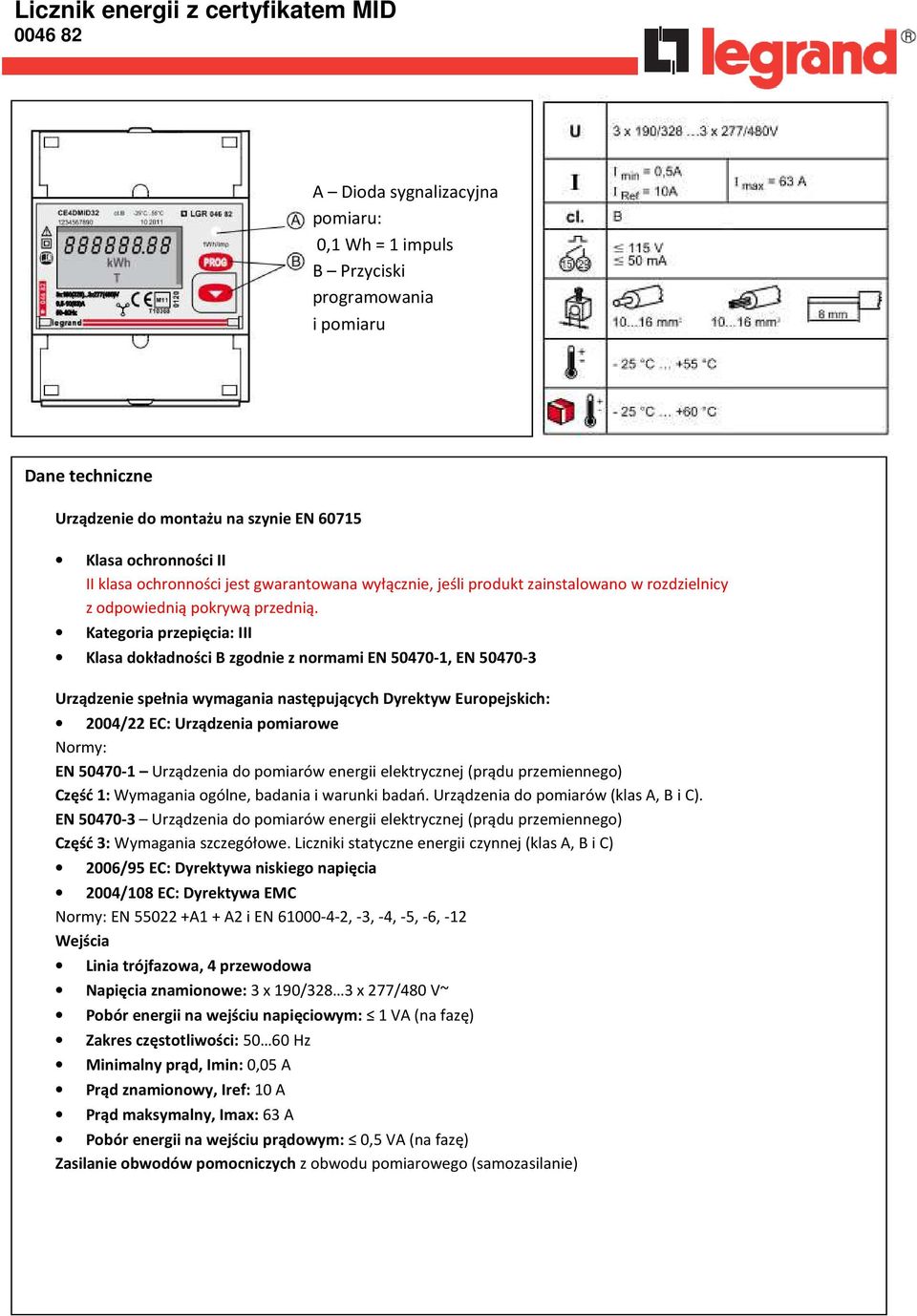

1 Licznik energii z certyfikatem MID A Dioda sygnalizacyjna pomiaru: 0,1 Wh = 1 impuls B Przyciski programowania i pomiaru Dane techniczne Urządzenie do montażu na szynie EN Klasa ochronności II II klasa ochronności jest gwarantowana wyłącznie, jeśli produkt zainstalowano w rozdzielnicy z odpowiednią pokrywą przednią. Kategoria przepięcia: III Klasa dokładności B zgodnie z normami EN , EN Urządzenie spełnia wymagania następujących Dyrektyw Europejskich: 2004/22 EC: Urządzenia pomiarowe Normy: EN Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Część 1: Wymagania ogólne, badania i warunki badań. Urządzenia do pomiarów (klas A, B i C). EN Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Część 3: Wymagania szczegółowe. Liczniki statyczne energii czynnej (klas A, B i C) 2006/95 EC: Dyrektywa niskiego napięcia 2004/108 EC: Dyrektywa EMC Normy: EN A1 + A2 i EN , -3, -4, -5, -6, -12 Wejścia Linia trójfazowa, 4 przewodowa Napięcia znamionowe: 3 x 190/328 3 x 277/480 V~ Pobór energii na wejściu napięciowym: 1 VA (na fazę) Zakres częstotliwości: Hz Minimalny prąd, Imin: 0,05 A Prąd znamionowy, Iref: 10 A Prąd maksymalny, Imax: 63 A Pobór energii na wejściu prądowym: 0,5 VA (na fazę) Zasilanie obwodów pomocniczych z obwodu pomiarowego (samozasilanie)

2 Warunki środowiskowe Miernik wewnętrzny Stopień zanieczyszczenia 2 Temperatura magazynowania: -25 C 60 C Zakres temperatur pracy: -25 C 55 C Temperatura znamionowa: 23 C ± 2 C Wilgotność względna: 95% bez kondensacji Stopień ochrony (EN 60529): IP51 przód, IP20 zaciski, (IP51, jeśli miernik jest montowany w rozdzielnicy IP51) Maks. straty mocy: 5 W (przy bilansie termicznym rozdzielnicy) Wyjście impulsowe Interfejs: Wyjście impulsowe SO zgodne z EN , bezpotencjałowe przez transoptor Maks. obciążenie styków: 115 V 50 ma Wyjście impulsowe dla energii czynnej lub biernej Wartość impulsu: 1 impuls = 1, 10, 100, 1000 Wh/varh Czas trwania impulsu: 50, 100, 150, 200, 300, 400, 500 ms Moc średnia Średni czas dla mocy wybierany z zakresu: 5, 8, 10, 15, 20, 30, 60 minut Miejsca do plombowania

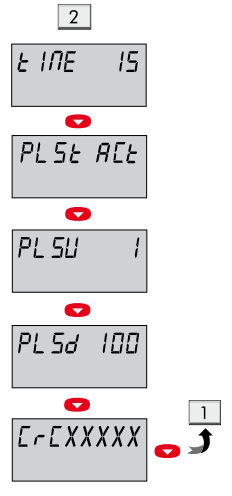

3 CodE CrC time MD PMD PLSU PLSd Znaczenie Hasło Oprogramowanie CRC Czas integracji mocy średniej Zapotrzebowanie na moc czynną Maks. zapotrzebowanie na moc czynną Wartość impulsu Czas trwania impulsu Podłączenie WEJŚCIE WYJŚCIE Programowanie Hasło = 1000 (niezmienne) Czas integracji mocy średniej Przyporządkowanie wyjścia impulsowego dla energii czynnej lub biernej (Wh/varh) Wartość impulsu Czas trwania impulsu

4 Odczyt mierzonych wartości Energia czynna zmierzona na zaciskach wejściowych urządzenia (400 V, 63 A) Całkowita energia bierna Częściowa dodatnia energia czynna Częściowa dodatnia energia bierna Czas pracy licznika Etykieta danych Menu napięć i prądów Menu mocy Współczynnik mocy Aby wykonać Reset, przytrzymaj przycisk przez 2 sekundy

5 Odczyt mierzonych wartości Czas integracji średniej mocy Prąd L1 Energia powiązana Prąd L2 Wartość impulsu (=1 impuls) Prąd L3 Czas trwania impulsu Napięcie fazowe L1-N Napięcie fazowe L2-N Oprogramowanie CRC Napięcie fazowe L3-N Napięcie międzyfazowe L1-L2 Napięcie międzyfazowe L2-L3 Napięcie międzyfazowe L2-L3

6 Odczyt mierzonych wartości Całkowita moc czynna Współczynnik mocy L = IND C = POJ Moc czynna fazy L1 Częstotliwość Moc czynna fazy L2 Moc czynna fazy L3 Całkowita moc bierna Moc bierna fazy L1 Moc bierna fazy L2 Moc bierna fazy L3 Całkowita moc pozorna Zapotrzebowanie na moc czynną Maksymalne zapotrzebowanie na moc czynną

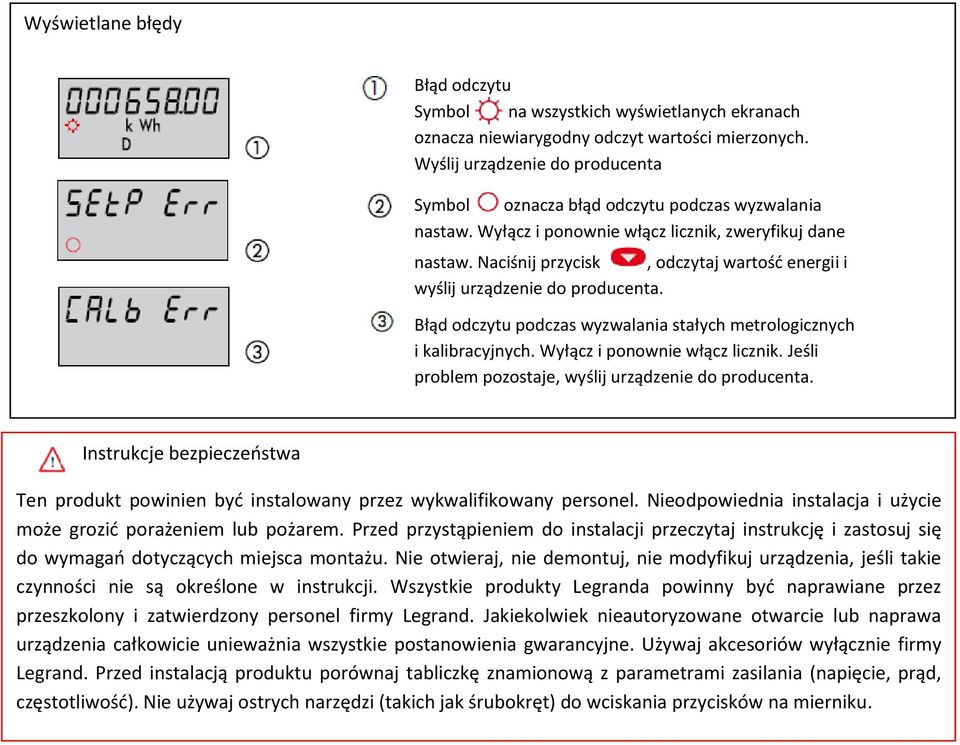

7 Wyświetlane błędy Błąd odczytu Symbol na wszystkich wyświetlanych ekranach oznacza niewiarygodny odczyt wartości mierzonych. Wyślij urządzenie do producenta Symbol oznacza błąd odczytu podczas wyzwalania nastaw. Wyłącz i ponownie włącz licznik, zweryfikuj dane nastaw. Naciśnij przycisk, odczytaj wartość energii i wyślij urządzenie do producenta. Błąd odczytu podczas wyzwalania stałych metrologicznych i kalibracyjnych. Wyłącz i ponownie włącz licznik. Jeśli problem pozostaje, wyślij urządzenie do producenta. Instrukcje bezpieczeństwa Ten produkt powinien być instalowany przez wykwalifikowany personel. Nieodpowiednia instalacja i użycie może grozić porażeniem lub pożarem. Przed przystąpieniem do instalacji przeczytaj instrukcję i zastosuj się do wymagań dotyczących miejsca montażu. Nie otwieraj, nie demontuj, nie modyfikuj urządzenia, jeśli takie czynności nie są określone w instrukcji. Wszystkie produkty Legranda powinny być naprawiane przez przeszkolony i zatwierdzony personel firmy Legrand. Jakiekolwiek nieautoryzowane otwarcie lub naprawa urządzenia całkowicie unieważnia wszystkie postanowienia gwarancyjne. Używaj akcesoriów wyłącznie firmy Legrand. Przed instalacją produktu porównaj tabliczkę znamionową z parametrami zasilania (napięcie, prąd, częstotliwość). Nie używaj ostrych narzędzi (takich jak śrubokręt) do wciskania przycisków na mierniku.
