Moduł rozszerzeń ATTO dla systemu monitorującego SMOK.

Transkrypt

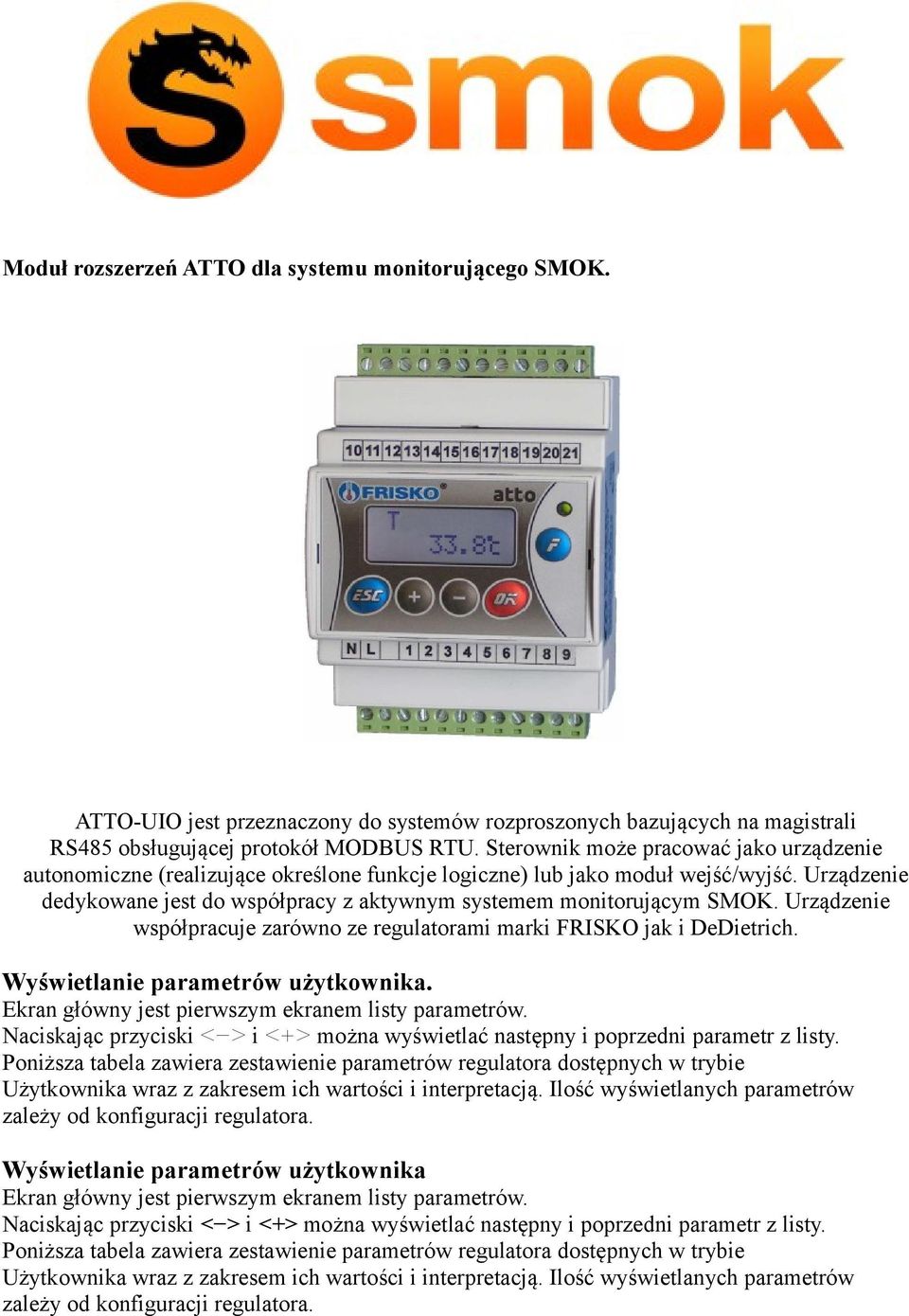

1 Moduł rozszerzeń ATTO dla systemu monitorującego SMOK. ATTO-UIO jest przeznaczony do systemów rozproszonych bazujących na magistrali RS485 obsługującej protokół MODBUS RTU. Sterownik może pracować jako urządzenie autonomiczne (realizujące określone funkcje logiczne) lub jako moduł wejść/wyjść. Urządzenie dedykowane jest do współpracy z aktywnym systemem monitorującym SMOK. Urządzenie współpracuje zarówno ze regulatorami marki FRISKO jak i DeDietrich. Wyświetlanie parametrów użytkownika. Ekran główny jest pierwszym ekranem listy parametrów. Naciskając przyciski < > i <+> można wyświetlać następny i poprzedni parametr z listy. Poniższa tabela zawiera zestawienie parametrów regulatora dostępnych w trybie Użytkownika wraz z zakresem ich wartości i interpretacją. Ilość wyświetlanych parametrów zależy od konfiguracji regulatora. Wyświetlanie parametrów użytkownika Ekran główny jest pierwszym ekranem listy parametrów. Naciskając przyciski < > i <+> można wyświetlać następny i poprzedni parametr z listy. Poniższa tabela zawiera zestawienie parametrów regulatora dostępnych w trybie Użytkownika wraz z zakresem ich wartości i interpretacją. Ilość wyświetlanych parametrów zależy od konfiguracji regulatora.

2 Edycja parametrów. Użytkownik może zmieniać te parametry, pod których wartością ustawia się pozioma kreska kursor. W celu zmiany wartości takiego parametru należy: przycisnąć przycisk <OK> (wartość parametru zaczyna mrugać), za pomocą przycisków < >, <+> nastawić nową wartość parametru, naciskając przycisk <OK> potwierdzić zmianę lub zaniechać edycji bez zmiany poprzedniej wartości parametru naciskając <ESC>. Naciśnięcie <OK> podczas wyświetlania parametru bez ustawionego kursora jest ignorowane. Naciśnięcie <ESC> powoduje wyświetlenie pierwszego parametru z listy. Jeżeli przez ostatnie cztery minuty nie przyciśnięto żadnego przycisku, na wyświetlaczu wyświetlany jest ekran główny. Przejście do trybu serwisowego. Podczas wyświetlania parametru Haslo przycisnąć <OK> i wprowadzić hasło instalatora. Po poprawnym wprowadzeniu hasła regulator przejdzie do wyświetlania parametrów w trybie serwisowym. W trybie tym instalator może zmienić wartość każdego parametru. Tryb serwisowy sygnalizowany jest miganiem diody statusowej. Naciśnięcie <ESC> i przytrzymanie go przez około 4 sekundy powoduje powrót do trybu użytkownika i wyświetlenie ekranu głównego. Dostęp do panelu serwisowego dostępny jest po podaniu hasła instalatorskiego. Hasło dostępne jest pod admin@smok-serwis.pl Wejścia i wyjścia sterownika. Sterownik jest przeznaczony do montażu na szynie DIN. Zajmuje szerokość 4 standardowych modułów (o szerokości 17,5mm). Rozmieszczenie wyprowadzeń sterownika przedstawia poniższy rysunek. Zasilanie i sygnały obiektowe podłącza się do sterownika za pośrednictwem rozłącznych

3 złącz. Złącza mają raster 5,0mm i umożliwiają podłączenie przewodów o średnicy do 2,5mm 2. Złącze komunikacyjne ma raster 3,81mm i umożliwia podłączenie przewodów o średnicy do 1,5mm 2 Maksymalna obciążalność pojedynczego wyjścia przekaźnikowego wynosi 1A/230V. Sterowanie urządzeniami o większej mocy lub trójfazowymi musi się odbywać za pośrednictwem dodatkowych przekaźników/styczników. Długość przewodów czujników nie powinna przekraczać 30m przy przekroju przewodu miedzianego 2x0.5 mm 2. Przewody czujników i od wejść binarnych powinny być ekranowane i układane w odległości minimum 30 cm od przewodów energetycznych. Niedopuszczalne jest prowadzenie wszystkich przewodów (czujnikowych i zasilania urządzeń) w jednej wiązce. Przewody czujników lub przewody energetyczne (zasilanie regulatora, przewody sterujące urządzeniami) nie mogą tworzyć wokół regulatora pętli. Obwody zasilania regulatora i urządzeń wykonawczych powinny być zabezpieczone oddzielnymi wyłącznikami instalacyjnym. Umożliwia to, oprócz funkcji zabezpieczającej, łatwe wyłączenie zasilania regulatora i urządzeń wykonawczych. Wejścia binarne BIN1,..., BIN3 Sterownik ma 3 wejścia binarne, do których można podłączyć bezpotencjałowe styki zwierne. Wejścia binarne umożliwiają identyfikację impulsów nie krótszych niż 50ms i pojawiających się nie częściej, niż co 100ms. Wejścia binarne mogą służyć do obsługi różnego rodzaju sygnałów logicznych np. awarii palników, kotłów, stanu systemu GAZEX, czujnika poziomu wody WMS, STB i innych, w tym do zliczania impulsów z przepływomierzy. Urządzenie posiada funkcję zliczania ilości załączeń poszczególnych wejść więc można uzyskać informację np. dot. ilości awarii palników lub innych zarejestrowanych zdarzeń. Wejścia analogowe AIN1,..., AIN4 Analogowe sygnały wejściowe przetwarzane są przez 10-bitowy przetwornik A/C. Dokładność torów pomiarowych jest nie gorsza niż 0,5%. Błąd dodatkowy od temperatury nie przekracza 0,1%/10 C. Sterownik ma 4 wej ścia analogowe AIN1,..., AIN4. Wejście AIN1 może być wykonywane w następujących wariantach: do pomiaru temperatury w zakresie od -30 C do 110 C czujnikami z elementem pomiarowym KTY81-210, do pomiaru temperatury w zakresie od -30 C do 280 C czujnikami z elementem pomiarowym Pt1000, prądowe 0-20mA (4-20mA), napięciowe 0-10V. Typowo wejście to służy do pomiaru ciśnienia w instalacji c.o. lub c.w.u. Dostarczamy również czujnik ciśnienia z wejściem 0-5V, czujnik posiada gwint zewnętrzny 3/8`, jest prosty i łatwy w montażu. Wejścia AIN2, AIN3 i AIN4 mogą być wykonywane w następujących wariantach: do pomiaru temperatury w zakresie od -30 C do 110 C czujnikami z elementem pomiarowym KTY81-210, do pomiaru temperatury w zakresie od -30 C do 280 C czujnikami z elementem pomiarowym Pt1000, prądowe 0-20mA (4-20mA). Wejścia te typowo stosuje się do pomiaru temperatur dodatkowych w systemie grzewczym. Np. temperatura oleju, dodatkowego obwodu c.w.u. temp. powrotu obwodu wentylacyjnego czy dowolnie innego. Zastosowany czujnik to KTY

4 Wyjścia przekaźnikowe OUT1,..., OUT3 Sterownik ma 3 wyjścia przekaźnikowe, bezpotencjałowe ze stykiem przełączanym. Obciążalność każdego z wyjść przekaźnikowych wynosi 1A/230V. Wyjścia te mają zastosowanie przede wszystkim do kasowania awarii palników lub kotłów. Mogą również sterować zaworem uzupełniającym wodę w instalacji c.o. lub czymkolwiek innym wg potrzeb. Specjalny rejestr w aplikacji SMOK umożliwia załączenie poszczególnego wyjścia OUT 1, 2, 3 na stałe, lub na dowolnie ustalony czas w sek. tak aby zapewnić dokładność trwania tego impulsu. Jest to ważne przy sterowaniu zaworem uzupełniającym wodę w instalacji. Niezależnie od jakości łącza GPRS czas uzupełniania pozostaje niezmienny co zapewnia bezpieczeństwo instalacji. Port komunikacyjny Sterownik jest wyposażony w jeden port komunikacyjny RS485. Port służy do połączenia urządzenia z modułem SMOK. Dioda statusowa świecąc na zielono wskazuje poprawność połączenia BUS z modułem SMOK. Kolor czerwony wskazuje błąd połączenia. PODSTAWOWE PARAMETRY TECHNICZNE Zasilanie 230V/50Hz 2VA Temperatura otoczenia od +5 C do +40 C Ilość wejść analogowych 4 Ilość wejść binarnych 3 Ilość wyjść przekaźnikowych 3 Maksymalna obciążalność pojedynczego wyjścia 1A/230VAC Podtrzymanie pamięci parametrów pamięć EEPROM Podtrzymanie pamięci liczników i zegara minimum 72 godziny Wymiary (mm) 70x90x62 (ze złączami 70x106x62) Masa 0,3kg Klasa ochronności II Stopień ochrony IP20 Klasa oprogramowania A Oznaczenie

5 Przykład aplikacji
